1 SANTECH BIURO PROJEKTOWE PROJEKT BUDOWLANY NAZWA OBIEKTU BUDYNEK MIESZKALNY WIELORODZINNY ADRES OBIEKTU NOWA SÓL , UL. KOSSAKA 1 ZAKRES OPRACOWANIA MODERNIZACJA SYSTEMU GRZEWCZEGO W RAMACH TERMOMODERNIZACJI BUDYNKU MIESZKALNEGO WIELORODZINNEGO INWESTOR WSPÓLNOTA MIESZKANIOWA KOSSAKA 1 UL. KOSSAKA 1, NOWA SÓL NOWA SÓL, CZERWIEC 2015

KOSSAKA 1 ZAKRES OPRACOWANIA MODERNIZACJA SYSTEMU GRZEWCZEGO W RAMACH

2 ZAWARTOŚĆ PROJEKTU 1. Strona tytułowa 2. Zawartość projektu 3. Opis techniczny 4. Zestawienie materiałów 5. Rysunki techniczne 5.1 Modernizacja systemu grzewczego rzut inst. c.o. piwnica, parter, klatka 1&1A 5.2 Modernizacja systemu grzewczego rzut inst. c.o. I piętro, II piętro, klatka 1&1A 5.3 Modernizacja systemu grzewczego rzut inst. c.o. III piętro, IV piętro, klatka 1&1A 5.4 Modernizacja systemu grzewczego rzut inst. c.o. piwnica, parter, klatka 1B&1C 5.5 Modernizacja systemu grzewczego rzut inst. c.o. I piętro, II piętro, klatka 1B&1C 5.6 Modernizacja systemu grzewczego rzut inst. c.o. III piętro, IV piętro, klatka 1B&1C 5.7 Modernizacja systemu grzewczego rozwinięcie instalacji c.o. klatka 1&1A 5.8 Modernizacja systemu grzewczego rozwinięcie inst. c.o. klatka 1B&1C 6. Oświadczenie

4 Modernizacja systemu grzewczego rzut inst. c.o. piwnica, parter, klatka 1B&1C 5.5 Modernizacja systemu grzewczego rzut inst. c.o. I piętro, II piętro, klatka 1B&1C 5.

3 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO MODERNIZACJI SYSTEMU GRZEWCZEGO W RAMACH TERMOMODERNIZACJI SYSTEMU GRZEWCZEGO W RAMACH TERMOMODERNIZACJI W BUDYNKU MIESZKALNYM WIELORODZINNYM I PODSTAWA OPRACOWANIA Audyt energetyczny budynku objętego opracowaniem Pomiary w terenie Aktualne rozporządzenia i normy I CEL OPRACOWANIA Celem opracowania jest wykonanie projektu modernizacji instalacji centralnego ogrzewania w zakresie montażu zaworów pod-pionowych, wymiany izolacji przewodów rozprowadzających, na podstawie audytu energetycznego budynku mieszkalnego wielorodzinnego przy ul. Kossaka 1, w Nowej Soli, dla przedsięwzięcia termomodernizacji budynku. II OPIS STANU ISTNIEJĄCEGO 2.1. Dane ogólne. Budynek jest zaopatrywany w ciepło za pomocą rurociągu z ciepłowni ECO S.A. Źródłem ciepła jest kocioł na paliwo stałe. Dane charakterystyczne źródła ciepła: temperatura 90 0 /70 0 C ciśnienie 2,5 atmosfery ciśnienie dyspozycyjne 0,12 MPa Budynek posiada instalację centralnego ogrzewania z rur stalowych ze szwem, gwintowanych, średnich wg PN-74/H Średnice podano na rysunkach rzutów i rozwinięć instalacji c.o. W budynku zainstalowano 36 pionów instalacji c.o. o średnicach podanych na rysunkach rzutów i rozwinięć instalacji c.o. W klatce 1, w piwnicy, w miejscu wskazanym na rysunku rzutu piwnic instalacji c.o., znajduje się główne wejście do budynku instalacji c.o. z ciepłowni ECO S.A.

centralnego ogrzewania w zakresie montażu zaworów pod-pionowych, wymiany izolacji przewodów rozprowadzających, na podstawie audytu energetycznego budynku mieszkalnego wielorodzinnego przy ul.

4 W klatce 1 oraz 1C, znajdują się pomieszczenia techniczne rozdzielaczy instalacji c.o., w których zamontowany jest zawór regulujący na rozdzielaczach. Instalacja w poziomie piwnicy izolowana jest trzciną w płaszczu gipsowym. Na instalacji c.o. zamontowane są zawory termostatyczne firmy DANFOSS. III OPIS ZASTOSOWANYCH ROZWIĄZAŃ TECHNICZNYCH 3.1. Zakres opracowania. Projektuje się montaż: zaworów pod-pionowych regulacyjnych ciśnienia oraz zaworów równoważących na instalacji przy rozdzielaczach wymianę izolacji przewodów rozprowadzających Proponuje się likwidację istniejącego zaworu regulującego zamontowanego na rozdzielaczach w obu pomieszczeniach technicznych rozdzielaczy Rozwiązania projektowe Izolacja termiczna instalacji c.o. Projektuje się wymianę istniejącej izolacji przewodów instalacji c.o. na półsztywną piankę poliuretanową np. THERMAFLEX PUR, o współczynniku przewodności cieplnej ʎ=0,035W/mK, spełniającej wymagania dotyczące odporności pożarowej wg PN-B-02873:96. Grubość izolacji należy dobrać wg Rozporządzenia ministra Infrastruktury z r., co pokazuje poniższa tabela: Lp. Rodzaj przewodu lub komponentu Minimalna grubość izolacji cieplnej ʎ=0,035 w/mk 1. Średnica wewnętrzna do 22 mm. 20 mm 2. Średnica wewnętrzna od 22 mm do 35 mm. 30 mm 3. Średnica wewnętrzna od 35 mm do 100 mm. Równa średnicy wewnętrznej rury. 4. Przewody i armatura, przechodzące przez ściany lub stropy, skrzyżowania przewodów. 5. Przewody ogrzewań centralnych ułożone w komponentach budowlanych między ogrzewanymi pomieszczeniami różnych użytkowników. 50% wymagań z pozycji % wymagań z pozycji 1-3

5 3.2.2 Zawory pod-pionowe. Projektuje się montaż zaworów pod-pionowych regulatorów różnicy ciśnień ASV-PV firmy DANFOSS, na wszystkich 36 pionach powrotu instalacji c.o. Średnice i nastawę zaworów pod-pionowych dobrano wg obliczeń wykonanych w programie KAN C.O. 3.8, i wskazano na rysunku rozwinięcie instalacji c.o Zawory odcinające. Projektuje się montaż zaworów pod-pionowych odcinających, ASV-M firmy DANFOSS, na wszystkich 36 pionach zasilenia instalacji c.o. Zawór działa w parze z regulatorem różnicy ciśnienia ASV-PV. Średnice zaworów pod-pionowych dobrano wg obliczeń wykonanych w programie KAN C.O. 3.8, i wskazano na rysunku rozwinięcie instalacji c.o Zawory na instalacji przy rozdzielaczach Projektuje się montaż zaworów równoważących z płynną nastawą wstępną typ MSV-BD Leno, firmy DANFOSS, o średnicy dn 32, na zasileniu i powrocie instalacji c.o., przed wszystkimi rozdzielaczami. Miejsce montażu oraz nastawę, wskazano na rysunku rozwinięcie instalacji c.o Zawór równoważący Projektuje montaż wielofunkcyjnego automatycznego zaworu równoważącego, typ AB-QM, firmy DANFOSS. Zawór zamontować na powrocie każdego pionu świecowego (łazienkowego) Zawory termostatyczne. Projektuje się pozostawienie istniejących zaworów termostatycznych na gałązkach zasilenia instalacji c.o. wszystkich istniejących grzejników w budynku objętym opracowaniem. UWAGI KOŃCOWE!!! Nastawy zaworów regulacyjnych wg rysunku rozwinięcia instalacji c.o. Ilość zaworów wg zestawienia. Zestawienie izolacji wg załączonej tabeli. Ze względu na brak dostępu do wybranych piwnic oraz istniejącą izolację z trzciny i gipsu, zestawienia długości izolacji przewodów w piwnicy, trzeba traktować jako orientacyjne.

Projektuje się montaż zaworów pod-pionowych odcinających, ASV-M firmy DANFOSS, na wszystkich 36 pionach zasilenia instalacji c.o. Zawór działa w parze z regulatorem różnicy ciśnienia ASV-PV.

6 Ze względu na brak dostępu do podanych niżej lokali mieszkalnych, przyjęto typ grzejnika oraz średnice przewodów instalacji c.o., na zasadzie podobieństwa lokali mieszkalnych. klatka 1: lokal nr 2, 7, 8, 12, 15 klatka 1A: lokal nr 2, 13 klatka 1B: lokal nr 1, 3, 4, 10 klatka 1C: lokal nr 2, 4, 10

klatka 1: lokal nr 2, 7, 8, 12, 15 klatka 1A: lokal nr 2, 13 klatka 1B:

7 ZESTAWIENIE ASV-PV RP 25 dn 15 + ASV-M dn kpl. ASV-PV RP 60 dn 15 + ASV-M dn 15-1 kpl. AB-QM dn kpl. MSV-BD dn 32-4 kpl. Izolacja cieplna THERMAFLEX PUR N-23, o grubości 20 mm - 15 m.b. Izolacja cieplna THERMAFLEX PUR N-28, o grubości 20 mm m.b. Izolacja cieplna THERMAFLEX PUR W-36, o grubości 40 mm m.b. Izolacja cieplna THERMAFLEX PUR Y-50, o grubości 50 mm - 25 m.b.

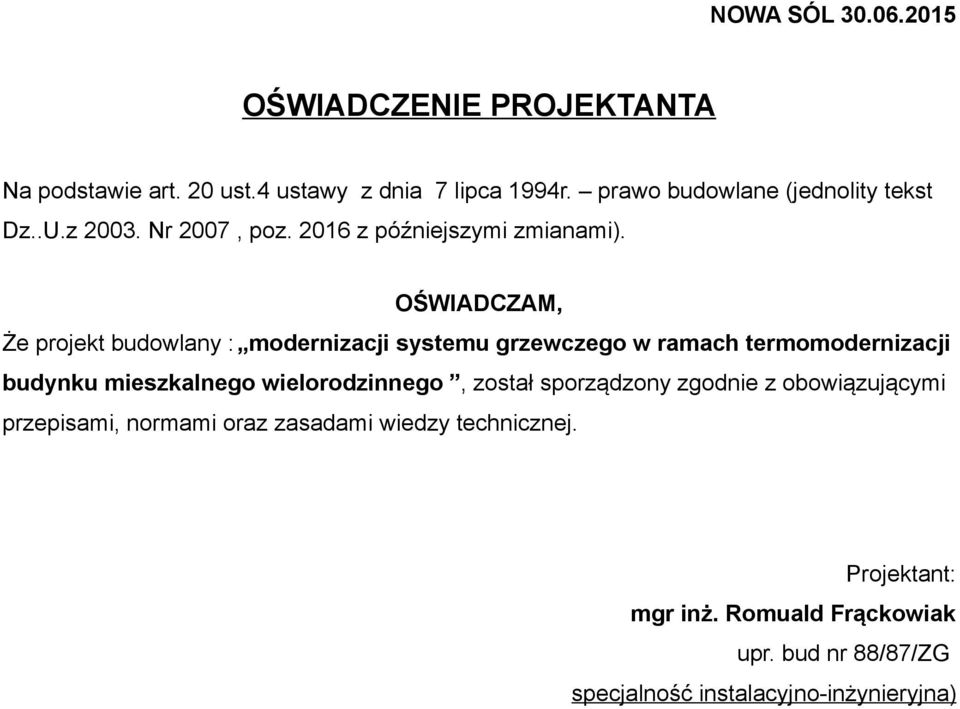

8 NOWA SÓL OŚWIADCZENIE PROJEKTANTA Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. prawo budowlane (jednolity tekst Dz..U.z Nr 2007, poz z późniejszymi zmianami). OŚWIADCZAM, Że projekt budowlany : modernizacji systemu grzewczego w ramach termomodernizacji budynku mieszkalnego wielorodzinnego, został sporządzony zgodnie z obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Romuald Frąckowiak upr. bud nr 88/87/ZG specjalność instalacyjno-inżynieryjna)

OŚWIADCZAM, Że projekt budowlany : modernizacji systemu grzewczego w ramach termomodernizacji budynku mieszkalnego
