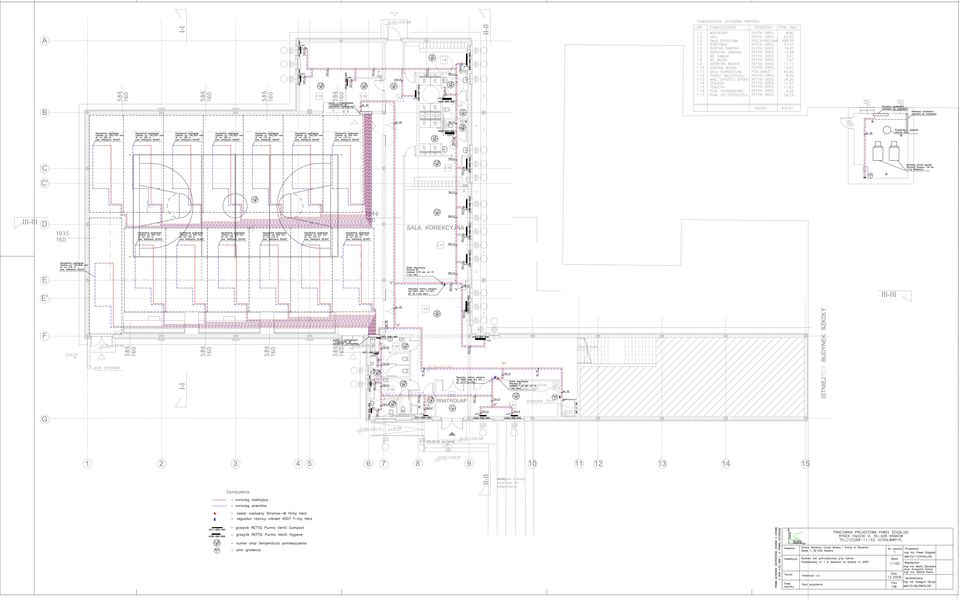

2 Zawartość opracowania Opis techniczny 1. Wstęp 2. Podstawa opracowania 3. Zakres opracowania 4. Instalacja centralnego ogrzewania 5. Uwagi końcowe Rysunki Rys. 1 Instalacja c.o. Rzut przyziemia skala 1:100 Rys. 2 Instalacja c.o. Rzut parteru skala 1:100 Rys. 3 Instalacja c.o. Rzut dachu skala 1:100 Rys. 4 Instalacja c.o. Rozwinięcie instalacji skala

1 Instalacja c.o. Rzut przyziemia skala 1:100 Rys. 2 Instalacja c.o. Rzut parteru skala 1:100 Rys.

3 Opis techniczny 1. Wstęp Przedmiotem opracowania jest projekt wykonawczy instalacji centralnego ogrzewania sali gimnastycznej przy Szkole Podstawowej nr 1 w Skawinie na działce nr Podstawa opracowania a) Zlecenie inwestora b) Projekt architektoniczny c) Aktualne normy i przepisy prawne 3. Zakres opracowania Zakres opracowania obejmuje projekt techniczny instalacji centralnego ogrzewania sali gimnastycznej oraz pozostałych pomieszczeń w projektowanej części budynku. W skład opracowania instalacji centralnego ogrzewania wchodzą rysunki wykonane na podstawie obliczeń cieplnych i hydraulicznych, przedstawiają sposób prowadzenia rurociągów, zmianę średnic oraz rozmieszczenie projektowanych grzejników i podłączenie do istniejącej kotłowni na rzutach. 2

Zakres opracowania Zakres opracowania obejmuje projekt techniczny instalacji centralnego ogrzewania sali gimnastycznej oraz pozostałych pomieszczeń w projektowanej części budynku.

4 4. Instalacja centralnego ogrzewania. Obliczenia strat ciepła przez przegrody zostały wykonane na podstawie poniŝej wymienionych norm: -PN-91/B Ochrona cieplna budynków. Wymagania i obliczenia. -PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. -PN-82/B Temperatury obliczeniowe zewnętrzne. -PN-94/B Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m 3. Obliczenia zapotrzebowania na ciepło i dobór grzejników wykonano dla III-ciej strefy klimatycznej. Obliczenia zapotrzebowania na ciepło dokonano przy załoŝeniu poniŝszych współczynników przenikania ciepła dla przegród. -ściana zewnętrzna U=0,26 W/m 2 K -podłoga na gruncie strefa I - sala gimnastyczna U=0,43 W/m 2 K -podłoga na gruncie strefa II - sala gimnastyczna U=0,42 W/m 2 K -podłoga na gruncie strefa I U=0,30 W/m 2 K -podłoga na gruncie strefa II U=0,29 W/m 2 K -dach U=0,25 W/m 2 K -okna U=1,6 W/m 2 K -drzwi U=2,5 W/m 2 K Całkowite zapotrzebowanie na ciepło na potrzeby ogrzewania, wentylacji i przygotowania ciepłej wody wynosi : 72kW Sposób ogrzewania Ogrzewanie pomieszczeń odbywać się będzie przy pomocy grzejników płytowych, płytowych higienicznych oraz wodnego ogrzewania podłogowego. Średnice rurociągów zasilających grzejniki oraz sposób ich prowadzenia jest przedstawiony na rzutach kolejnych kondygnacji. Źródłem ciepła będzie rozbudowana istniejąca kotłownia. 3

-PN-94/B-03406 Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m 3. Obliczenia zapotrzebowania na ciepło i dobór grzejników wykonano dla III-ciej strefy klimatycznej.

5 Grzejniki Na podstawie obliczeń strat ciepła dla poszczególnych pomieszczeń dobrano w pomieszczeniach uŝytkowych grzejniki płytowe zasilane od posadzki. W łazienkach zostały zaprojektowane grzejniki higieniczne. Grzejniki są zaprojektowane tak aby zapewnić wymaganą temperaturę w pomieszczeniach przy załoŝonej temperaturze pracy 80/60. Grzejniki płytowe wyposaŝone są w korek słuŝący do odpowietrzania i zawór termostatyczny. Przy grzejnikach mających dolne zasilanie naleŝy zamontować zestaw przyłączeniowy ½ systemu Herz 3000 f-my Herz. Na kaŝdym z grzejników płytowych naleŝy zamontować głowice termostatyczną Herz H co umoŝliwi precyzyjne ustawienie wymaganej temperatury w pomieszczeniu. Grzejniki zostały dobrane na podstawie katalogu firmy PURMO. Wyniki doboru grzejników w pomieszczeniach: Numer pomieszczenia Nazwa grzejnika Moc [W] 1.2 CV CV CV CV HV HV CV CV CV CV CV CV CV CV a CV CV a CV

Grzejniki płytowe wyposaŝone są w korek słuŝący do odpowietrzania i zawór termostatyczny.

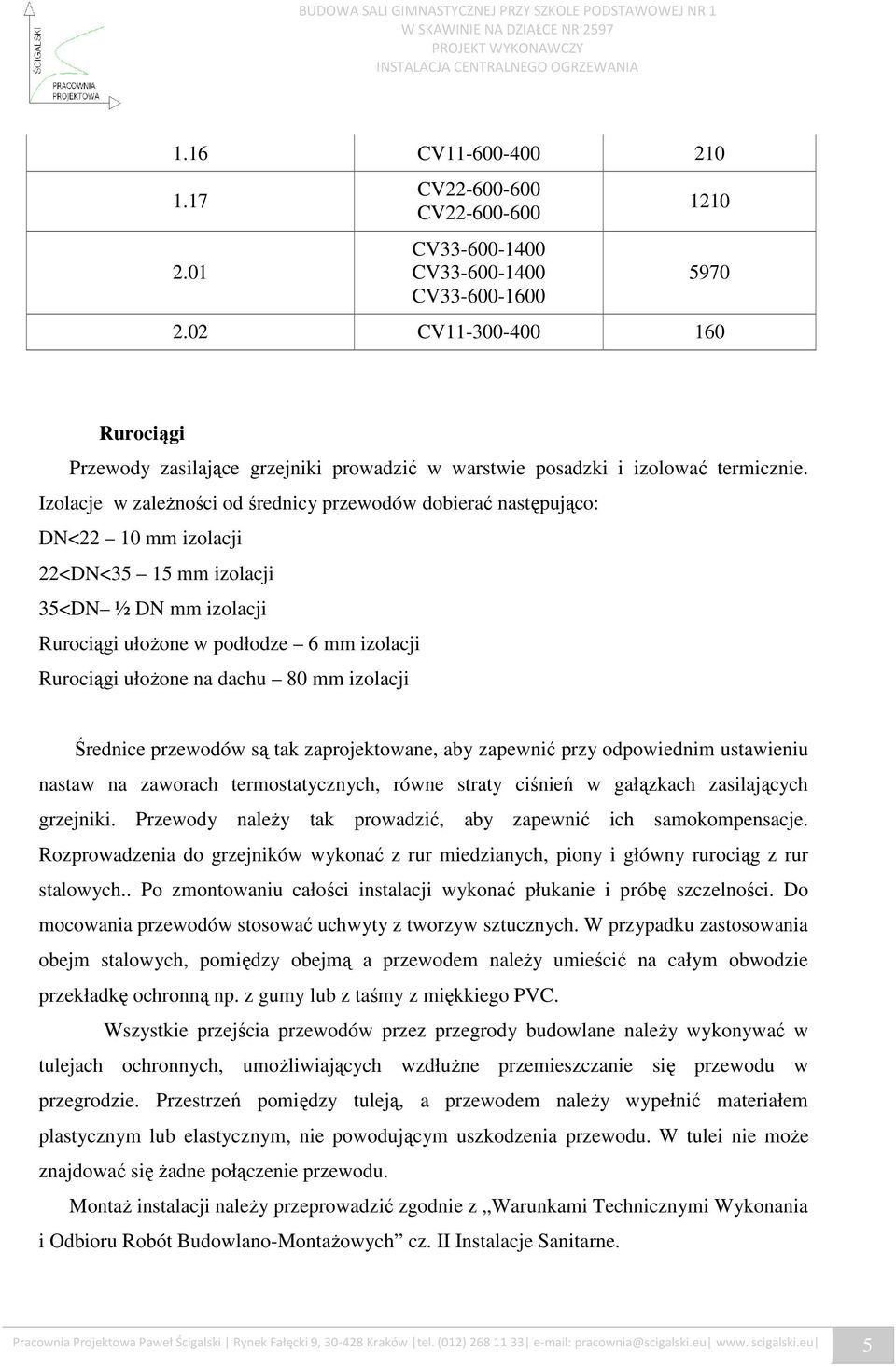

6 1.16 CV CV CV CV CV CV CV Rurociągi Przewody zasilające grzejniki prowadzić w warstwie posadzki i izolować termicznie. Izolacje w zaleŝności od średnicy przewodów dobierać następująco: DN<22 10 mm izolacji 22<DN<35 15 mm izolacji 35<DN ½ DN mm izolacji Rurociągi ułoŝone w podłodze 6 mm izolacji Rurociągi ułoŝone na dachu 80 mm izolacji Średnice przewodów są tak zaprojektowane, aby zapewnić przy odpowiednim ustawieniu nastaw na zaworach termostatycznych, równe straty ciśnień w gałązkach zasilających grzejniki. Przewody naleŝy tak prowadzić, aby zapewnić ich samokompensacje. Rozprowadzenia do grzejników wykonać z rur miedzianych, piony i główny rurociąg z rur stalowych.. Po zmontowaniu całości instalacji wykonać płukanie i próbę szczelności. Do mocowania przewodów stosować uchwyty z tworzyw sztucznych. W przypadku zastosowania obejm stalowych, pomiędzy obejmą a przewodem naleŝy umieścić na całym obwodzie przekładkę ochronną np. z gumy lub z taśmy z miękkiego PVC. Wszystkie przejścia przewodów przez przegrody budowlane naleŝy wykonywać w tulejach ochronnych, umoŝliwiających wzdłuŝne przemieszczanie się przewodu w przegrodzie. Przestrzeń pomiędzy tuleją, a przewodem naleŝy wypełnić materiałem plastycznym lub elastycznym, nie powodującym uszkodzenia przewodu. W tulei nie moŝe znajdować się Ŝadne połączenie przewodu. MontaŜ instalacji naleŝy przeprowadzić zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-MontaŜowych cz. II Instalacje Sanitarne. 5

Izolacje w zaleŝności od średnicy przewodów dobierać następująco: DN<22 10 mm izolacji 22<DN<35 15 mm izolacji 35<DN ½ DN mm izolacji Rurociągi ułoŝone w podłodze 6 mm izolacji Rurociągi ułoŝone na

7 Ogrzewanie podłogowe. W sali gimnastycznej zaprojektowano 14 pętli ogrzewania podłogowego wykonane z rur grzejnych Pe-Xa, zasilanych z dwóch rozdzielaczy. Przed rozdzielaczami naleŝy zamontować mieszacze celem ograniczenia temperatury ogrzewania podłogowego. Mocowania rurociągów Rurociągi mocować za pomocą standardowych obejm i szyn stalowych typu FISCHER zaopatrzonych w gumowe wkładki zapobiegające przenoszeniu się drgań i powstawaniu hałasu. Armatura regulacyjna Regulacja temperatury w pomieszczeniach będzie moŝliwa dzięki zamontowanym na grzejnikach zaworom termostatycznym z głowicami regulacyjnymi. Regulacja temperatury w sali gimnastycznej odbywać się będzie dzięki elektronicznym regulatorom ogrzewania 7793 f-my Herz. Zabezpieczenie instalacji przed korozją Aby zabezpieczyć instalację przed korozją od strony wody instalacyjnej, to woda powinna spełniać warunki dotyczące jakości podane w normie PN-C Sposób wprowadzenia inhibitora korozji i sposób prowadzenia kontroli jego stęŝenia w wodzie instalacyjnej określany jest w technologii stosowania inhibitora korozji opracowanej przez producenta inhibitora. Przewody i inne elementy stalowe instalacji naleŝy zabezpieczyć pokryciami malarskimi w celu uchronienia przed korozją zewnętrzną. Czystość wody Oprócz czystości chemicznej naleŝy zapewnić niewystępowanie w wodzie instalacyjnej zanieczyszczeń mechanicznych które mogą uszkodzić np. pompę obiegową i uniemoŝliwiają stosowanie wysokooporowych nastaw wstępnych w armaturze z podwójną regulacją wstępną gdyŝ powodują blokowanie szczelin regulacyjnych w zaworach. 6

Mocowania rurociągów Rurociągi mocować za pomocą standardowych obejm i szyn stalowych typu FISCHER zaopatrzonych w gumowe wkładki zapobiegające przenoszeniu się drgań i powstawaniu hałasu.

8 Zabezpieczenie instalacji przed wzrostem ciśnienia Zabezpieczenie instalacji przed wzrostem ciśnienia powinno być wykonane z zastosowaniem naczyń przeponowych. Uwagi końcowe - Instalacja powinna zostać wykonana w taki sposób aby ilość energii cieplnej potrzebnej do uŝytkowania budynków zgodnie z ich przeznaczeniem moŝna było utrzymać na racjonalnie niskim poziomie -Woda w układzie powinna spełniać wymagania normy PN-C w celu zabezpieczenia przed korozją elementów instalacji. - Całą instalację naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych, Tom II Instalacje sanitarne i przemysłowe. - W trakcie układania rurociągów centralnego ogrzewania naleŝy sprawdzać zgodność z projektem oraz zachowanie odległości od instalacji elektrycznej. - Wszystkie otwory w ścianach konstrukcyjnych naleŝy wykonać w trakcie ich wznoszenia Po zakończeniu robót montaŝowych instalacji naleŝy wykonać próbę szczelności. Wytyczne dotyczące rozbudowy kotłowni: Zapotrzebowanie na ciepło: 72 kw Pojemność zładu : 780 L Wymagane ciśnienie dyspozycyjne : 35 kpa Zestawienie podstawowych materiałów instalacji c.o. Nazwa Jednostka Ilość Pompa obiegowa h=27 kpa, V=1,0 m 3 /h szt 1 Pompa obiegowa h=27 kpa, V=0,8 m 3 /h szt 1 Zawór odcinający dn 32 szt 6 Zawór odcinający dn 20 szt 2 Zawór zwrotny dn 32 szt 1 7

poziomie -Woda w układzie powinna spełniać wymagania normy PN-C-04607 w celu zabezpieczenia przed korozją elementów instalacji.

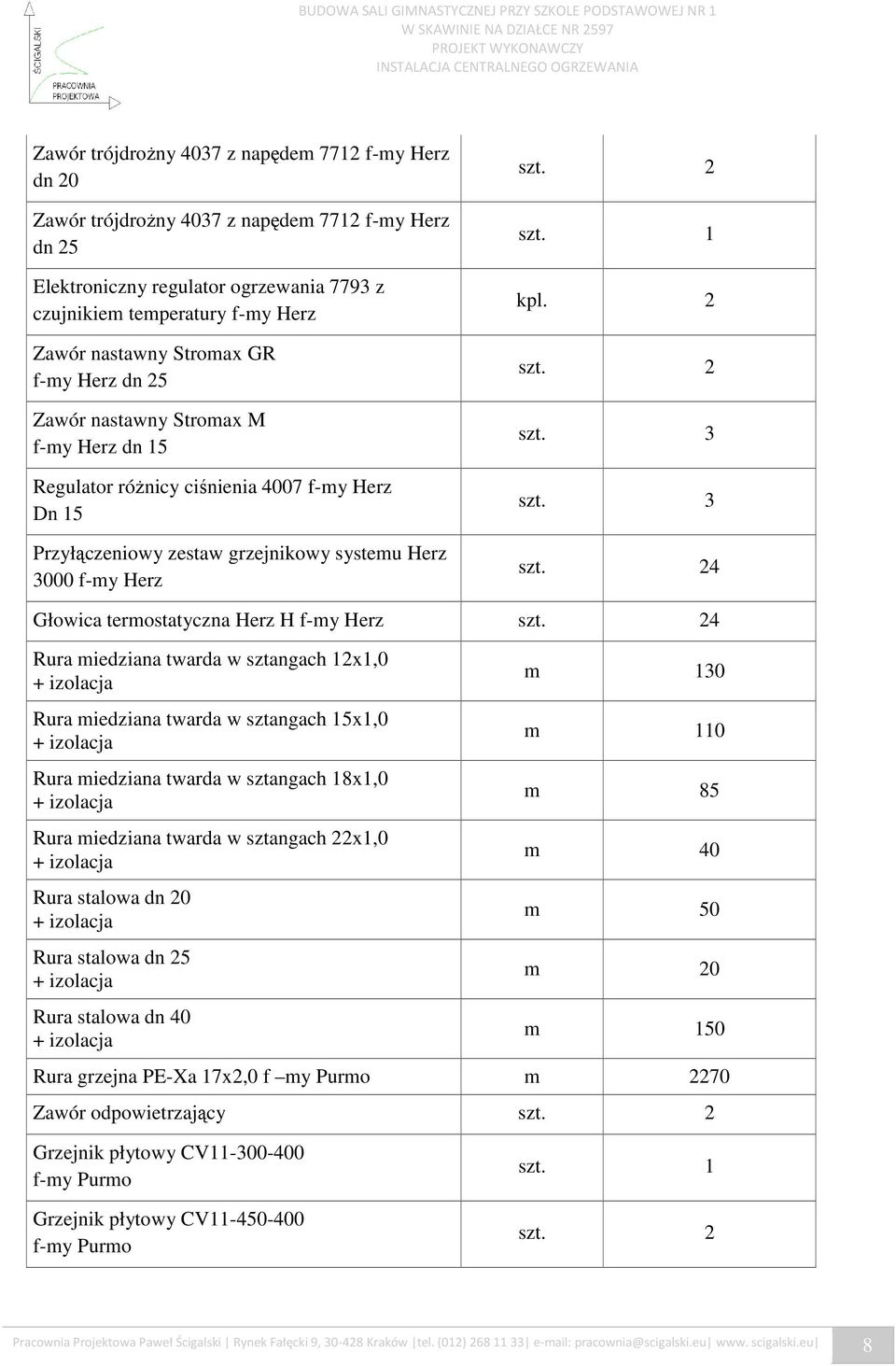

9 Zawór trójdroŝny 4037 z napędem 7712 f-my Herz dn 20 Zawór trójdroŝny 4037 z napędem 7712 f-my Herz dn 25 Elektroniczny regulator ogrzewania 7793 z czujnikiem temperatury f-my Herz Zawór nastawny Stromax GR f-my Herz dn 25 Zawór nastawny Stromax M f-my Herz dn 15 Regulator róŝnicy ciśnienia 4007 f-my Herz Dn 15 Przyłączeniowy zestaw grzejnikowy systemu Herz 3000 f-my Herz szt. 2 kpl. 2 szt. 2 szt. 3 szt. 3 szt. 24 Głowica termostatyczna Herz H f-my Herz szt. 24 Rura miedziana twarda w sztangach 12x1,0 + izolacja Rura miedziana twarda w sztangach 15x1,0 + izolacja Rura miedziana twarda w sztangach 18x1,0 + izolacja Rura miedziana twarda w sztangach 22x1,0 + izolacja Rura stalowa dn 20 + izolacja Rura stalowa dn 25 + izolacja Rura stalowa dn 40 + izolacja m 130 m 110 m 85 m 40 m 50 m 20 m 150 Rura grzejna PE-Xa 17x2,0 f my Purmo m 2270 Zawór odpowietrzający szt. 2 Grzejnik płytowy CV Grzejnik płytowy CV szt. 2 8

2 szt. 3 szt. 3 szt. 24 Głowica termostatyczna Herz H f-my Herz szt.

10 Grzejnik płytowy CV Grzejnik płytowy CV Grzejnik płytowy CV Grzejnik płytowy CV Grzejnik płytowy CV Grzejnik płytowy CV Grzejnik płytowy CV Grzejnik płytowy CV Grzejnik płytowy CV Grzejnik płytowy CV Grzejnik płytowy CV Grzejnik higieniczny HV Rozdzielacze 5/4'' GZ 5/4'' z zaworami do regulacji przepływu -7 obiegów szt. 3 szt. 3 szt. 3 szt. 2 szt. 2 szt. 2 kpl. 2 9

Grzejnik płytowy CV33-600-900 Grzejnik płytowy CV33-600-1400 Grzejnik płytowy CV33-600-1600 Grzejnik higieniczny
