1 Przedsiębiorstwo EMBI-INWEST Biwojno Marek Radom, ul.ptasia 14 tel/fax (048) tel.kom NIP REGON Konto Nr: PROJEKT BUDOWLANY INSTALACJI GRZEJNIKOWEJ CENTRALNEGO OGRZEWANIA I CIEPŁA TECNOLOGICZNEGO DLA POTRZEB PROJEKTOWANEJ SALI GIMNASTYCZNEJ I POM. ZAPLECZA PRZY SZKOLE PODSTAWOWEJ W NADMIE MARKI UL. SZKOLNA 7 INWESTOR: URZĄD MIASTA I GMINY RADZYMIN, RADZYMIN Plac Kościuszki Radzymin OPRACOWANIE: BRANśA: Przedsiębiorstwo EMBI-INWEST Biwojno Marek Radom, ul. Ptasia 14 Instalacje Sanitarne grzewcza PROJEKTANT: mgr inŝ. Tomasz Cięszczyk SPRAWDZAJĄCY : mgr inŝ. Maciej Macioszek Radom, Sierpień 2009 r.

2 SPIS TREŚCI Strona Opis techniczny 1.Temat opracowania 3 2.Podstwa opracowania. 3 3.Dane techniczne budynku i instalacji 3 4. Obliczenie zapotrzebowania ciepła 4 5. Dobór grzejników 5 6. Rurociągi i armatura 7 7. Dobór układów pompowych 8 8. Zabezpieczenie instalacji 9 9. Próba i odbiór 9 Część rysunkowa Zestawienie rysunków NR. C Instalacja Centralnego Ogrzewania i CT - rzut poziomu PARTERU, I PIĘTRA, NR. C Instalacja Centralnego Ogrzewania i CT - rozwinięcie instalacji 2

3 1. Temat opracowania Tematem opracowania niniejszej dokumentacji technicznej jest projekt budowlany instalacji centralnego ogrzewania grzejnikowego oraz ciepła technologicznego dla rozbudowy szkoły podstawowej w Nadmie Marki ul. Szkolna 7 o sale gimnastyczna i pomieszczenia zaplecza 2. Podstawa opracowania Projekt architektoniczno - budowlany zespołu budynków. Uzgodnienia branŝowe. Obowiązujące normy: - Obliczeniowe zapotrzebowanie ciepła wg normy PN-B-03406:1994, - Współczynniki przenikania ciepła do przegród bud. wg normy PN-EN ISO Temperatury obliczeniowe zewnętrzne wg normy PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach wg normy PN-82/B Woda w instalacjach centralnego ogrzewania wg normy PN-93/C Izolacja cieplna przewodów, armatury i urządzeń wg normy PN-B Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych tom II-gi Instalacje Sanitarne i Przemysłowe. Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych PKTSGGiK, 1996 Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690) 3

4 3.Dane techniczne budynku i instalacji Projektowana instalacja co będzie zasilana w energię cieplną z projektowanej kotłowni gazowej za pomocą rur wielowarstwowych UNIPIPE firmy UPONOR. Instalacja ciepła technologicznego nagrzewnic powietrza wykonana będzie z rur wielowarstwowych UNIPIPE. Modernizowana kotłownia jest zlokalizowana będzie budynku w projektowanym pomieszczeniu technicznym. Kotłownia będzie miała za zadanie dostarczenie ciepła dla potrzeb C.O. i CT. Kotłownia pracować będzie na parametrach wody 85/65 Obliczeniowe temperatury ogrzewanych pomieszczeń dobrano zgodnie z DZ. U. NR.201./08 poz Obliczeniowe temperatury zewnętrzne zgodne z PN-82/B Obliczenie zapotrzebowania ciepła Zapotrzebowanie ciepła pomieszczeń zostało określone na podstawie PN-B-03406:1994 oraz na podstawie danych o budowie przegród budowlanych dostarczonych przez Inwestora. Obliczeniowe zapotrzebowanie ciepła - dla budynku CO /47.10 kw i CT kw, Wydzielone zostają trzy obiegi grzewcze 1. Obieg instalacji CO - część centralnego ogrzewania ogrzewanie grzejnikowe 2. Obieg instalacji ciepła technologicznego nagrzewnic powietrza ogrzewanie powietrzne Instalacja będzie zamknięta i wymuszona przez pompy obiegowe. 4

5 5. Dobór grzejników 5.1.Obiegi instalacji CO ogrzewanie grzejnikowe W pomieszczeniach ogrzewanych zastosowano grzejniki stalowe płytowe typu RADSON INTEGRA KV, zasilane z dołu. Wszystkie grzejnik posiadają wbudowane grzejnikowe zawory termostatyczne. Dodatkowo naleŝy zamocować głowice termostatyczne RTD firmy Danfoss. Grzejnik podłączony jest od dołu ze ściany poprzez kątowy zestaw podłączeniowy z wbudowanymi zaworami odcinającymi typu RLVKD fi 15 Danfoss. Odpowietrzenie grzejników odbywać się będzie przez korki odpowietrzające umieszczone w grzejnikach. Dolna krawędź grzejnika powinna być oddalona min.12cm od docelowej rzędnej podłogi. KaŜdy grzejnik wyposaŝyć w zawór odcinający umieszczony na wejściu gałązki oraz w odpowietrzenie za pomocą odpowietrzników przygrzejnikowych. Wszystkie grzejnik posiadają wbudowane grzejnikowe zawory termostatyczne. Dodatkowo naleŝy zamocować głowice termostatyczne RTD firmy Danfoss. Grzejnik podłączony jest od dołu ze ściany poprzez kątowy zestaw podłączeniowy z wbudowanymi zaworami odcinającymi typu RLVKD fi 15 Danfoss. Odpowietrzenie grzejników odbywać się będzie przez korki odpowietrzające umieszczone w grzejnikach. Wszystkie grzejniki naleŝy wyposaŝyć w zestawy montaŝowe (zawiesia). Rury z tworzywa prowadzić w izolacji termicznej bezpośrednio w posadzce. Przewody biegnące w posadzce montować jako jednorodny odcinek bez połączeń. Przewody przechodzące przez progi w drzwiach wejściowych naleŝy zabezpieczyć przed uszkodzeniem (np. tuleje stalowe lub płyty stalowe). W przypadku prowadzenia przewodów po ścianach naleŝy umieścić je w rurach karbowanych w bruzdach wykonanych w ścianach (na przykład podejścia do grzejników). Instalacja będzie zabezpieczona przed wzrostem ciśnienia (naczynia przeponowe, zawory bezpieczeństwa) w kotłowni. W przypadku przejścia przewodów instalacji centralnego ogrzewania przez przegrodę oddzielenia poŝarowego naleŝy to przejście zabezpieczyć ogniochronnie wg klasy odporności ogniowej przegrody. 5

6 5.2.. Dobór zaworów termostatycznych Grzejniki będą fabrycznie uzbrojone w zawory termostatyczne DANFOSS typ RTD Dodatkowo kaŝdy z grzejników w pomieszczeniach mieszkalnych naleŝy wyposaŝyć w głowicę termostatyczną typ RTS-R3610 oraz w przypadku pomieszczeń ogólnodostępnych zawór typ RTD-R3110, który posiada blokadę antymanipulacyjną.. KaŜdy grzejnik wyposaŝyć w zawór odcinający RLV-KD umieszczony na przyłączu gałązki oraz w odpowietrzenie za pomocą odpowietrzników przygrzejnikowych. 5.3.Obieg instalacji CT ogrzewanie powietrzne nagrzewnice powietrza Przewiduje się montaŝ instalacji rozprowadzającej obieg zasilający nagrzewnice powietrza wykonanej z rur UNIPIPE firmy UPONOR. Jako urządzenia grzewcze zaprojektowano aparaty grzewczo wentylacyjne z odzyskiem ciepła typ ROOF VENT LHW 6 szt.1, firmy HOVAL, Sterownie pracą nagrzewnic za pomocą zaworów dwudrogowych i trójdrogowych oraz termostatu - stanowią wyposaŝenie dodatkowe. Nagrzewnice rozmieszczono zgodnie z częścią rysunkową, do wyrównowaŝenia hydraulicznego obiegu zastosowano przy kaŝdej nagrzewnicy zawory regulacyjne ABQM firmy Danfoss. Przy kaŝdej nagrzewnicy stosować jako zabezpieczenie pompy układu grzewczego zawór róŝnicowy DN 20 MEIBES Piony, miejsca zasyfonowań oraz najwyŝsze punkty instalacji wyposaŝyć w odpowietrzniki automatyczne. 6

7 6. Rurociągi i armatura Instalacja została zaprojektowana dla parametrów czynnika grzewczego 85/65 O C w układzie pompowym zamkniętym. Zaprojektowano instalację w systemie dwururowym, z kondygnacyjnym rozprowadzeniem przewodów czynnika grzewczego za pomocą pionów i poziomów, do których podłączone są bezpośrednio grzejniki. Projektuje się montaŝ instalacji rozprowadzającej obieg zasilający grzejniki co wykonanej z rur PEX PE-AL-PE systemu UINPIPE. Przy podejściach do grzejników zintegrowanych naleŝy zamontować zawory odcinające firmy DANFOSS typ RLV-KD z funkcją napełniania i odwodnienia. Zawory RLV-KD naleŝy uzbroić w złącza zaciskowe do rur PEX Piony, miejsca zasyfonowań oraz najwyŝsze punkty instalacji wyposaŝyć w odpowietrzniki automatyczne. Jako zabezpieczenie pompy układu grzewczego zawór róŝnicowy DN 20 MEIBES Sieć rozdzielcza CT. Przewody sieci rozdzielczej CT, wykonać z rur UNIPIPE firmy UPONOR, izolowanych otulinami z pianki PU (np. Steinonorm 300) grubości 30 mm. Instalację dwururową dla potrzeb CT nagrzewnic projektuje się z rur UNIPIPE firmy UPONOR. Średnice rurociągów pokazano w części graficznej opracowania. Jako armaturę odcinającą zaprojektowano zawory kulowe. Uzupełnianie wody w zładzie za pomocą instalacji wody zimnej wpiętej w kolektor zasilający CO. Przewody prowadzić wierzchem wzdłuŝ ścian zewnętrznych i mocować obejmami i uchwytami. 7

8 7. Dobór układów pompowych OGRZEWANIE CT WENTYLACJI OBIEG I Dobrano pompę firmy Grundfos typ UPS /230V/470W o następujących parametrach pracy: Q =2,900 m 3 /h H =4,6 m sł.w OGRZEWANIE GRZEJNIKOWE OBIEG II Dobrano pompę firmy Grundfos typ UPS /230V/470W o następujących parametrach pracy: Q =2,200 m 3 /h H =4,6 m sł.w 8.Zabezpieczenie instalacji Instalacja centralnego ogrzewania będzie zabezpieczona poprzez naczynie wzbiorcze systemu zamkniętego. Dobrano naczynie REFLEX 200 typ N o pojemności całkowitej 200 dm 3 szt.1 dopuszczalne ciśnienie pracy 2,50 bar. Podłączenie naczynia do instalacji wody powrotnej za pomocą rury wzbiorczej Dn 25 Dobór zaworu bezpieczeństwa Na podstawie powyŝszych danych zabezpieczenie końcowe zawór bezpieczeństwa SYR nr kat p= 3,00 bar DN =1 1/4 zamontowany na kotle. 9. Próba i odbiór instalacji Po zakończeniu prac montaŝowych, przed izolowaniem rurociągów wykonać ciśnieniową próbę szczelności oraz rozruch na gorąco, następnie rurociągi oczyścić z rdzy i pomalować dwukrotnie farbą kredurową. 8

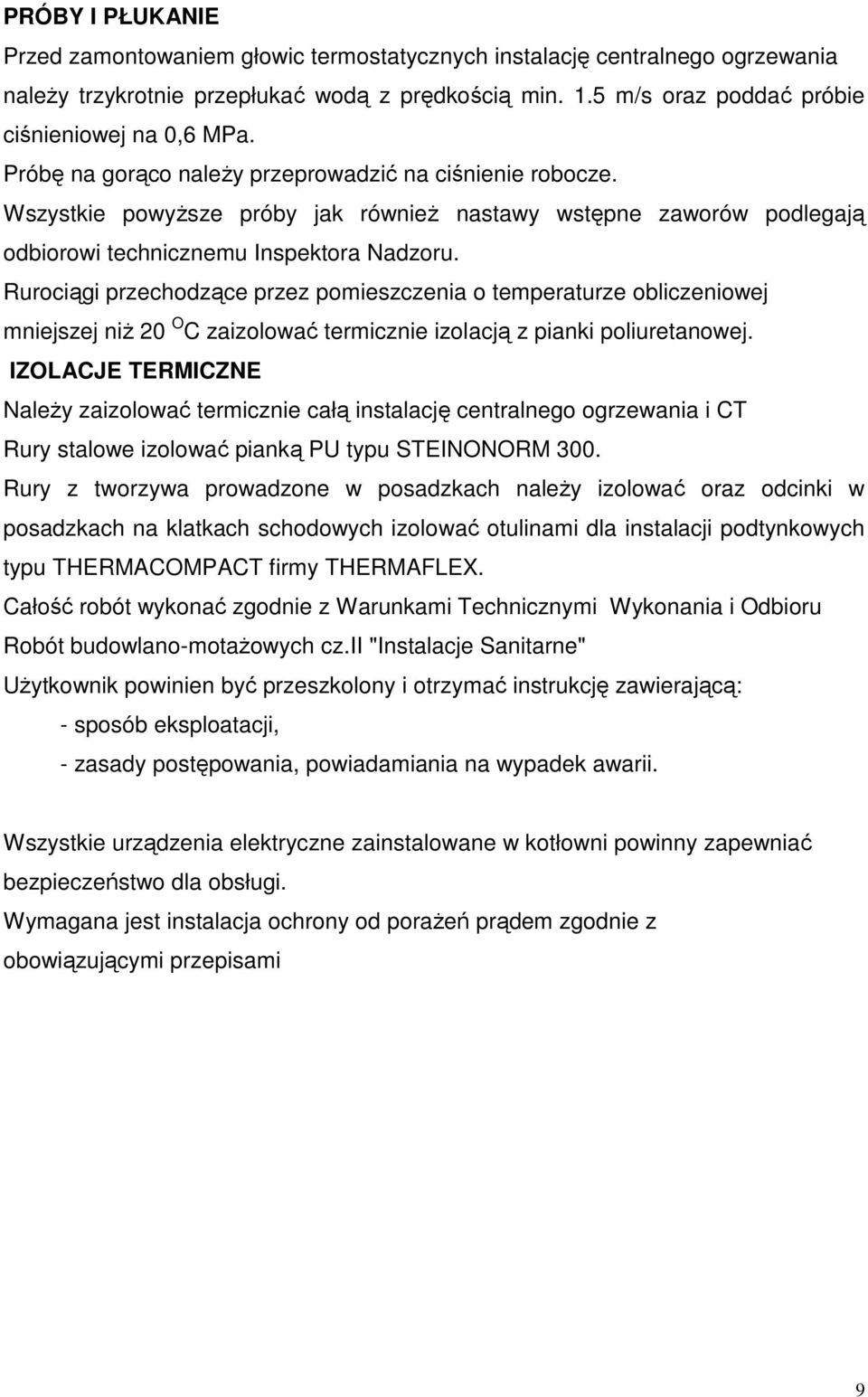

9 PRÓBY I PŁUKANIE Przed zamontowaniem głowic termostatycznych instalację centralnego ogrzewania naleŝy trzykrotnie przepłukać wodą z prędkością min. 1.5 m/s oraz poddać próbie ciśnieniowej na 0,6 MPa. Próbę na gorąco naleŝy przeprowadzić na ciśnienie robocze. Wszystkie powyŝsze próby jak równieŝ nastawy wstępne zaworów podlegają odbiorowi technicznemu Inspektora Nadzoru. Rurociągi przechodzące przez pomieszczenia o temperaturze obliczeniowej mniejszej niŝ 20 O C zaizolować termicznie izolacją z pianki poliuretanowej. IZOLACJE TERMICZNE NaleŜy zaizolować termicznie całą instalację centralnego ogrzewania i CT Rury stalowe izolować pianką PU typu STEINONORM 300. Rury z tworzywa prowadzone w posadzkach naleŝy izolować oraz odcinki w posadzkach na klatkach schodowych izolować otulinami dla instalacji podtynkowych typu THERMACOMPACT firmy THERMAFLEX. Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót budowlano-motaŝowych cz.ii "Instalacje Sanitarne" UŜytkownik powinien być przeszkolony i otrzymać instrukcję zawierającą: - sposób eksploatacji, - zasady postępowania, powiadamiania na wypadek awarii. Wszystkie urządzenia elektryczne zainstalowane w kotłowni powinny zapewniać bezpieczeństwo dla obsługi. Wymagana jest instalacja ochrony od poraŝeń prądem zgodnie z obowiązującymi przepisami 9

10 UWAGI KOŃCOWE Wszystkie prace związane z wykonaniem instalacji prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych tom II jak równieŝ przestrzegając rzeczowych norm i sztuki budowlanej. Podczas wykonywanych prac naleŝy przestrzegać przepisów BHP. Przewody z tworzywa sztucznego układać zgodnie z poradnikiem firmy UPONOR oraz z Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych PKTSGGiK, Dopuszcza się zamianę projektowanych urządzeń pod warunkiem zastosowania rozwiązań o identycznych parametrach i rozwiązaniach technicznych. Dopuszcza się zamianę urządzeń i technologii grzewczo- wentylacyjnych na inne równowaŝne o parametrach pracy nie gorszych niŝ przyjęte w projekcie oraz zapewniających tę samą funkcję pracy instalacji. Projektował : mgr inŝ. Tomasz Cięszczyk 10
