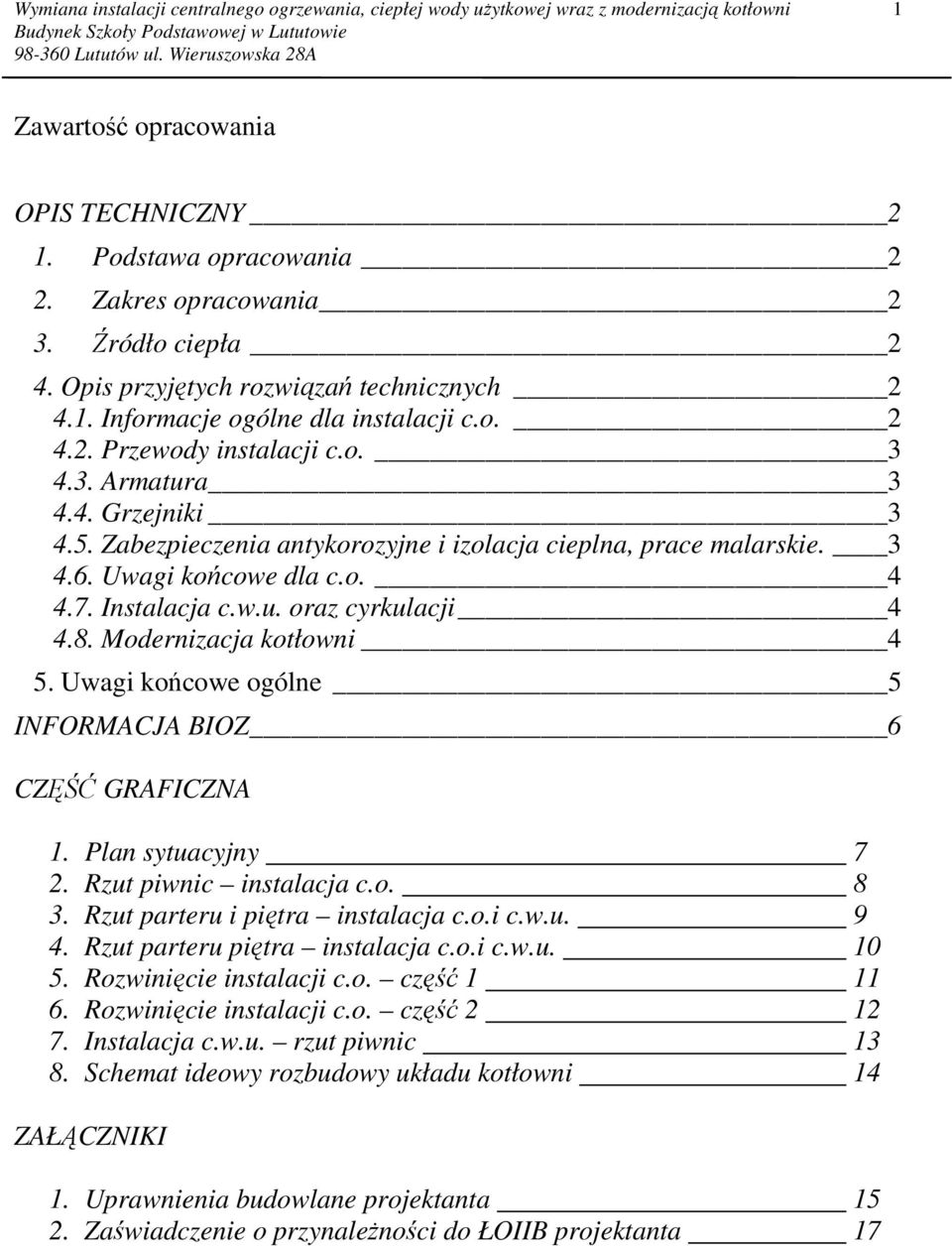

1 1 Zawartość opracowania OPIS TECHNICZNY 2 1. Podstawa opracowania 2 2. Zakres opracowania 2 3. Źródło ciepła 2 4. Opis przyjętych rozwiązań technicznych Informacje ogólne dla instalacji c.o Przewody instalacji c.o Armatura Grzejniki Zabezpieczenia antykorozyjne i izolacja cieplna, prace malarskie Uwagi końcowe dla c.o Instalacja c.w.u. oraz cyrkulacji Modernizacja kotłowni 4 5. Uwagi końcowe ogólne 5 INFORMACJA BIOZ 6 CZĘŚĆ GRAFICZNA 1. Plan sytuacyjny 7 2. Rzut piwnic instalacja c.o Rzut parteru i piętra instalacja c.o.i c.w.u Rzut parteru piętra instalacja c.o.i c.w.u Rozwinięcie instalacji c.o. część Rozwinięcie instalacji c.o. część Instalacja c.w.u. rzut piwnic Schemat ideowy rozbudowy układu kotłowni 14 ZAŁĄCZNIKI 1. Uprawnienia budowlane projektanta Zaświadczenie o przynaleŝności do ŁOIIB projektanta 17

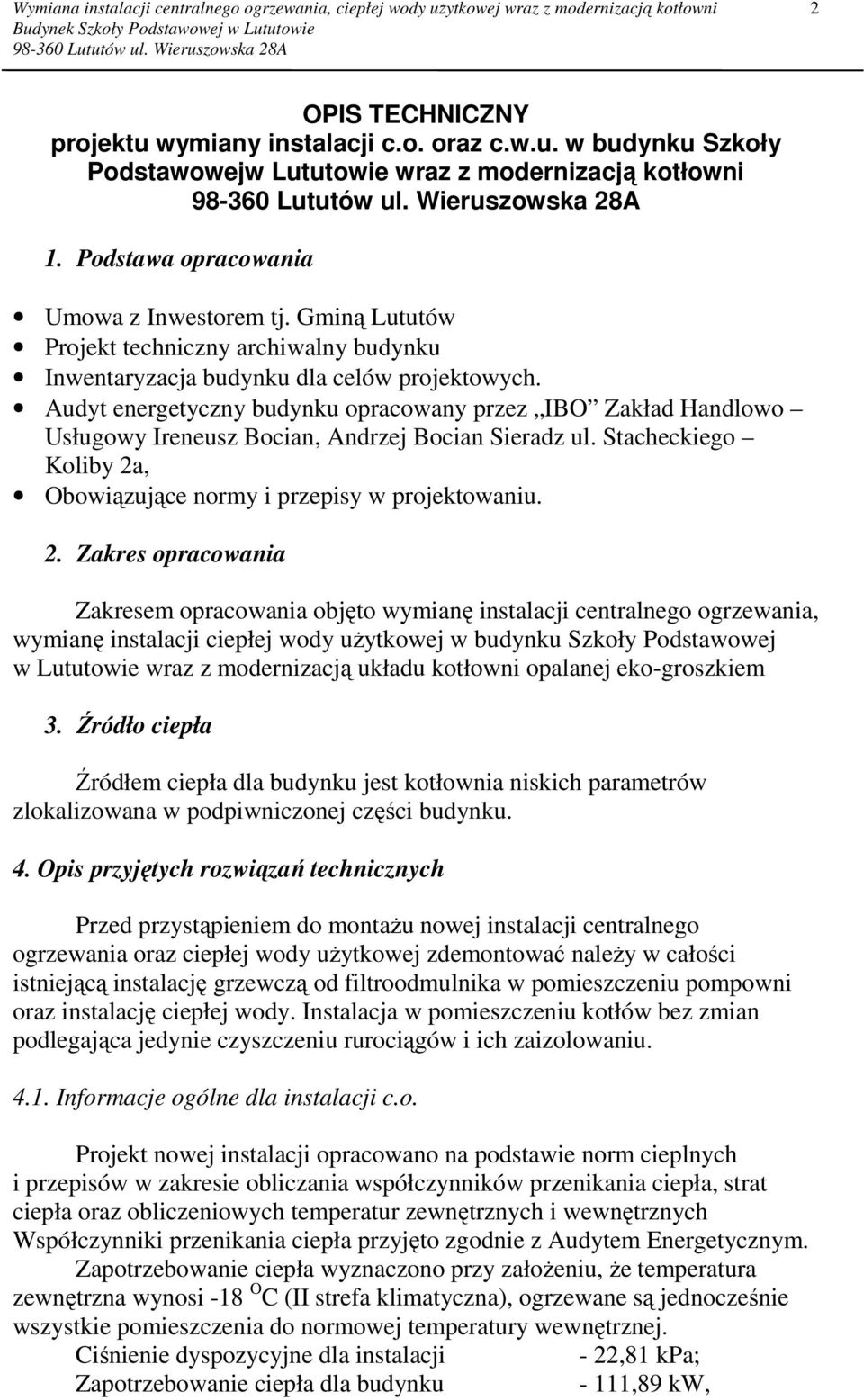

2 2 OPIS TECHNICZNY projektu wymiany instalacji c.o. oraz c.w.u. w budynku Szkoły Podstawowejw Lututowie wraz z modernizacją kotłowni 1. Podstawa opracowania Umowa z Inwestorem tj. Gminą Lututów Projekt techniczny archiwalny budynku Inwentaryzacja budynku dla celów projektowych. Audyt energetyczny budynku opracowany przez IBO Zakład Handlowo Usługowy Ireneusz Bocian, Andrzej Bocian Sieradz ul. Stacheckiego Koliby 2a, Obowiązujące normy i przepisy w projektowaniu. 2. Zakres opracowania Zakresem opracowania objęto wymianę instalacji centralnego ogrzewania, wymianę instalacji ciepłej wody uŝytkowej w budynku Szkoły Podstawowej w Lututowie wraz z modernizacją układu kotłowni opalanej eko-groszkiem 3. Źródło ciepła Źródłem ciepła dla budynku jest kotłownia niskich parametrów zlokalizowana w podpiwniczonej części budynku. 4. Opis przyjętych rozwiązań technicznych Przed przystąpieniem do montaŝu nowej instalacji centralnego ogrzewania oraz ciepłej wody uŝytkowej zdemontować naleŝy w całości istniejącą instalację grzewczą od filtroodmulnika w pomieszczeniu pompowni oraz instalację ciepłej wody. Instalacja w pomieszczeniu kotłów bez zmian podlegająca jedynie czyszczeniu rurociągów i ich zaizolowaniu Informacje ogólne dla instalacji c.o. Projekt nowej instalacji opracowano na podstawie norm cieplnych i przepisów w zakresie obliczania współczynników przenikania ciepła, strat ciepła oraz obliczeniowych temperatur zewnętrznych i wewnętrznych Współczynniki przenikania ciepła przyjęto zgodnie z Audytem Energetycznym. Zapotrzebowanie ciepła wyznaczono przy załoŝeniu, Ŝe temperatura zewnętrzna wynosi -18 O C (II strefa klimatyczna), ogrzewane są jednocześnie wszystkie pomieszczenia do normowej temperatury wewnętrznej. Ciśnienie dyspozycyjne dla instalacji - 22,81 kpa; Zapotrzebowanie ciepła dla budynku - 111,89 kw,

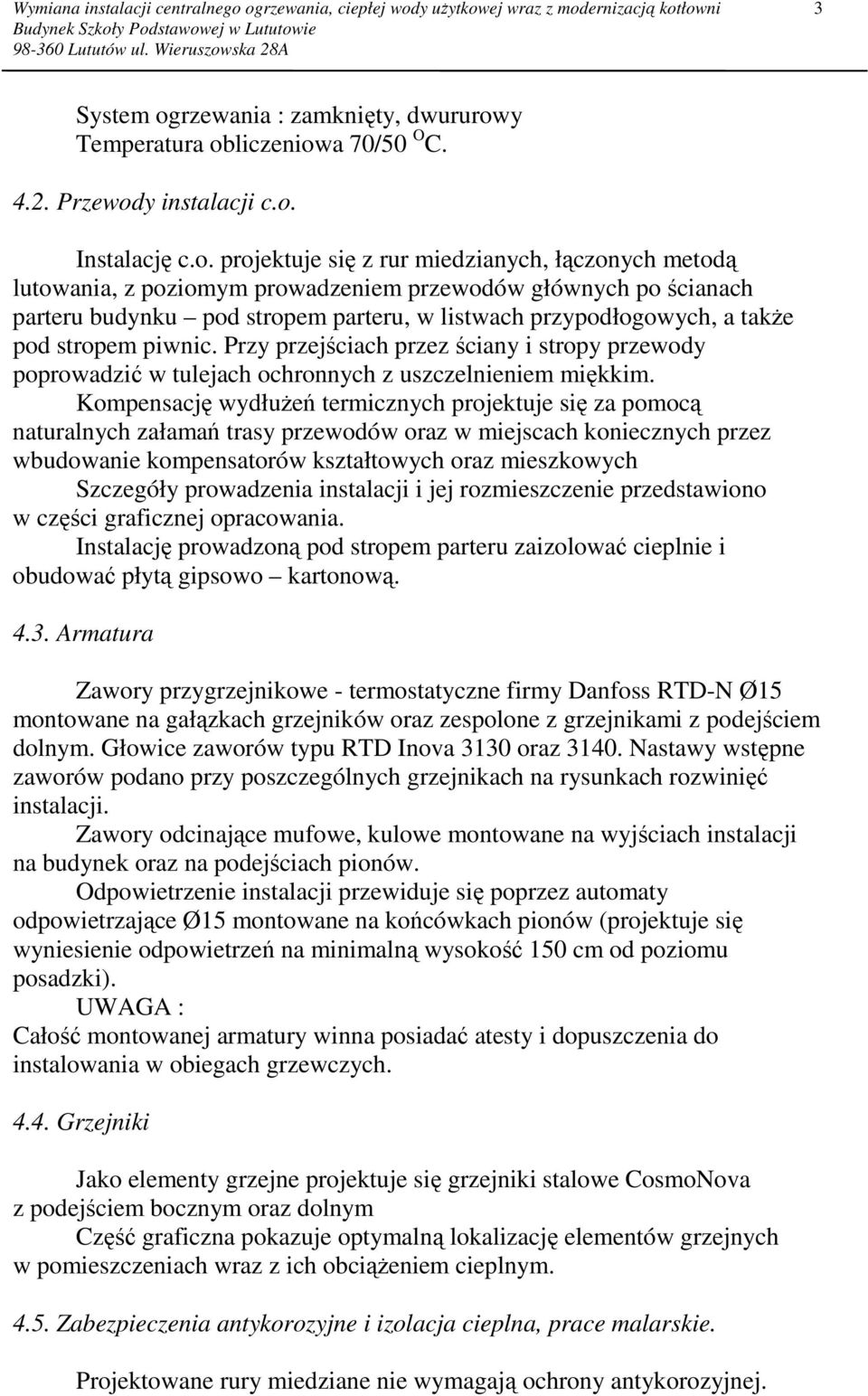

3 3 System ogrzewania : zamknięty, dwururowy Temperatura obliczeniowa 70/50 O C Przewody instalacji c.o. Instalację c.o. projektuje się z rur miedzianych, łączonych metodą lutowania, z poziomym prowadzeniem przewodów głównych po ścianach parteru budynku pod stropem parteru, w listwach przypodłogowych, a takŝe pod stropem piwnic. Przy przejściach przez ściany i stropy przewody poprowadzić w tulejach ochronnych z uszczelnieniem miękkim. Kompensację wydłuŝeń termicznych projektuje się za pomocą naturalnych załamań trasy przewodów oraz w miejscach koniecznych przez wbudowanie kompensatorów kształtowych oraz mieszkowych Szczegóły prowadzenia instalacji i jej rozmieszczenie przedstawiono w części graficznej opracowania. Instalację prowadzoną pod stropem parteru zaizolować cieplnie i obudować płytą gipsowo kartonową Armatura Zawory przygrzejnikowe - termostatyczne firmy Danfoss RTD-N Ø15 montowane na gałązkach grzejników oraz zespolone z grzejnikami z podejściem dolnym. Głowice zaworów typu RTD Inova 3130 oraz Nastawy wstępne zaworów podano przy poszczególnych grzejnikach na rysunkach rozwinięć instalacji. Zawory odcinające mufowe, kulowe montowane na wyjściach instalacji na budynek oraz na podejściach pionów. Odpowietrzenie instalacji przewiduje się poprzez automaty odpowietrzające Ø15 montowane na końcówkach pionów (projektuje się wyniesienie odpowietrzeń na minimalną wysokość 150 cm od poziomu posadzki). UWAGA : Całość montowanej armatury winna posiadać atesty i dopuszczenia do instalowania w obiegach grzewczych Grzejniki Jako elementy grzejne projektuje się grzejniki stalowe CosmoNova z podejściem bocznym oraz dolnym Część graficzna pokazuje optymalną lokalizację elementów grzejnych w pomieszczeniach wraz z ich obciąŝeniem cieplnym Zabezpieczenia antykorozyjne i izolacja cieplna, prace malarskie. Projektowane rury miedziane nie wymagają ochrony antykorozyjnej.

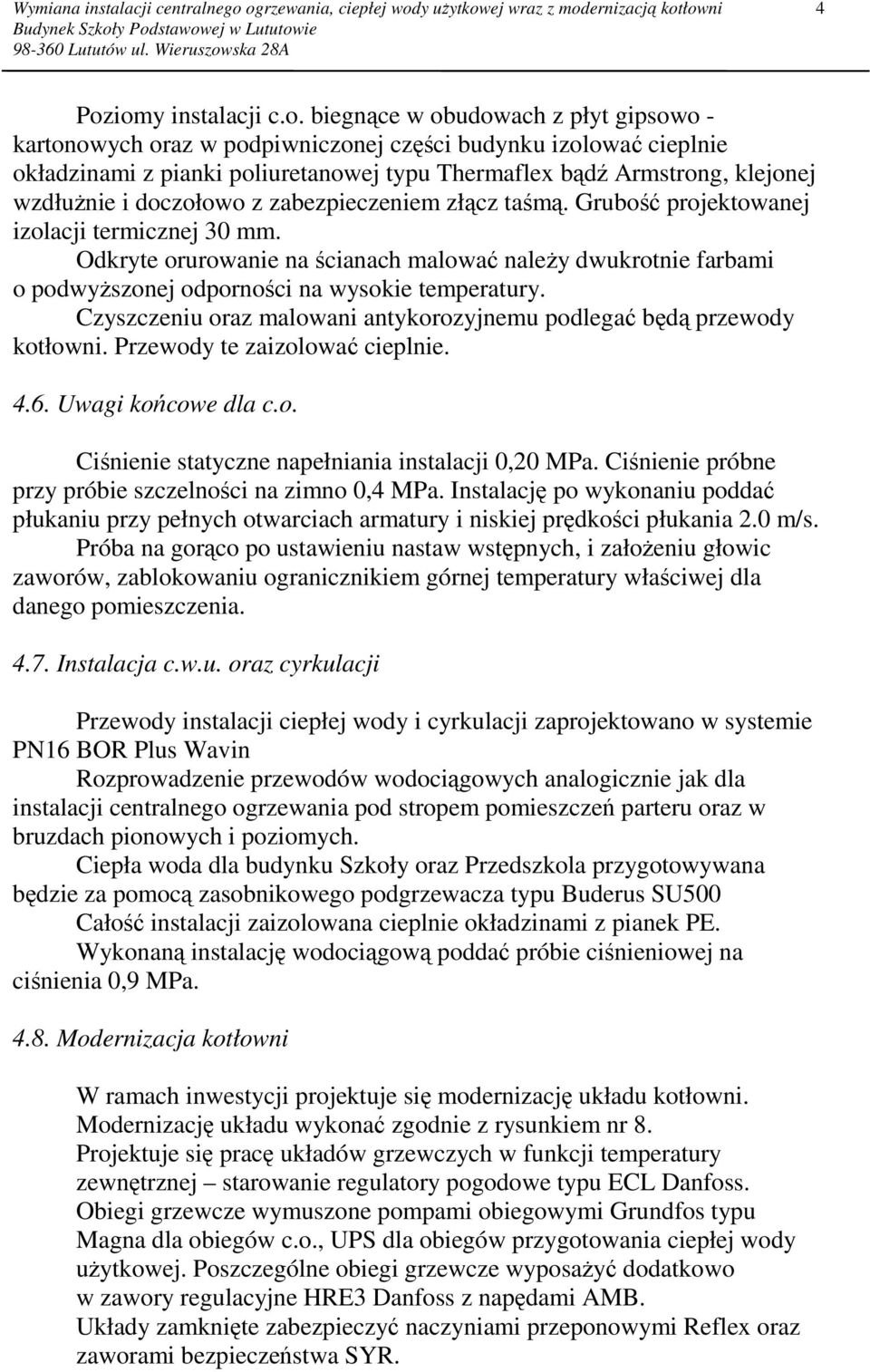

4 4 Poziomy instalacji c.o. biegnące w obudowach z płyt gipsowo - kartonowych oraz w podpiwniczonej części budynku izolować cieplnie okładzinami z pianki poliuretanowej typu Thermaflex bądź Armstrong, klejonej wzdłuŝnie i doczołowo z zabezpieczeniem złącz taśmą. Grubość projektowanej izolacji termicznej 30 mm. Odkryte orurowanie na ścianach malować naleŝy dwukrotnie farbami o podwyŝszonej odporności na wysokie temperatury. Czyszczeniu oraz malowani antykorozyjnemu podlegać będą przewody kotłowni. Przewody te zaizolować cieplnie Uwagi końcowe dla c.o. Ciśnienie statyczne napełniania instalacji 0,20 MPa. Ciśnienie próbne przy próbie szczelności na zimno 0,4 MPa. Instalację po wykonaniu poddać płukaniu przy pełnych otwarciach armatury i niskiej prędkości płukania 2.0 m/s. Próba na gorąco po ustawieniu nastaw wstępnych, i załoŝeniu głowic zaworów, zablokowaniu ogranicznikiem górnej temperatury właściwej dla danego pomieszczenia Instalacja c.w.u. oraz cyrkulacji Przewody instalacji ciepłej wody i cyrkulacji zaprojektowano w systemie PN16 BOR Plus Wavin Rozprowadzenie przewodów wodociągowych analogicznie jak dla instalacji centralnego ogrzewania pod stropem pomieszczeń parteru oraz w bruzdach pionowych i poziomych. Ciepła woda dla budynku Szkoły oraz Przedszkola przygotowywana będzie za pomocą zasobnikowego podgrzewacza typu Buderus SU500 Całość instalacji zaizolowana cieplnie okładzinami z pianek PE. Wykonaną instalację wodociągową poddać próbie ciśnieniowej na ciśnienia 0,9 MPa Modernizacja kotłowni W ramach inwestycji projektuje się modernizację układu kotłowni. Modernizację układu wykonać zgodnie z rysunkiem nr 8. Projektuje się pracę układów grzewczych w funkcji temperatury zewnętrznej starowanie regulatory pogodowe typu ECL Danfoss. Obiegi grzewcze wymuszone pompami obiegowymi Grundfos typu Magna dla obiegów c.o., UPS dla obiegów przygotowania ciepłej wody uŝytkowej. Poszczególne obiegi grzewcze wyposaŝyć dodatkowo w zawory regulacyjne HRE3 Danfoss z napędami AMB. Układy zamknięte zabezpieczyć naczyniami przeponowymi Reflex oraz zaworami bezpieczeństwa SYR.

5 5 Dla instalacji c.o. montować wymiennik lutowany płytowy o mocy grzewczej 320 kw i parametrach obliczeniowych 80/60 i 70/50. Dla c.w.u. zaprojektowano zasobnikowy podgrzewacz Buderus SU o pojemności 500dm Uwagi końcowe ogólne Wszystkie prace związane z wykonaniem i odbiorem robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót cz. II wraz z zachowaniem warunków p-poŝ i BHP. Wszystkie zmiany winny być naniesione na dokumentacji kolorem czerwonym i zaopiniowane przez autora projektu lub inspektora nadzoru. Projekt stanowi dokumentację techniczną przeznaczoną do realizacji z zachowaniem prawa autorskiego (Dz.U. Nr 24/94 poz.83). W przypadku zaproponowania przez wykonawcę zamienników materiałowych naleŝy uzyskać zgodę projektanta. Opracowanie : mgr inŝ. Izabela Dobek

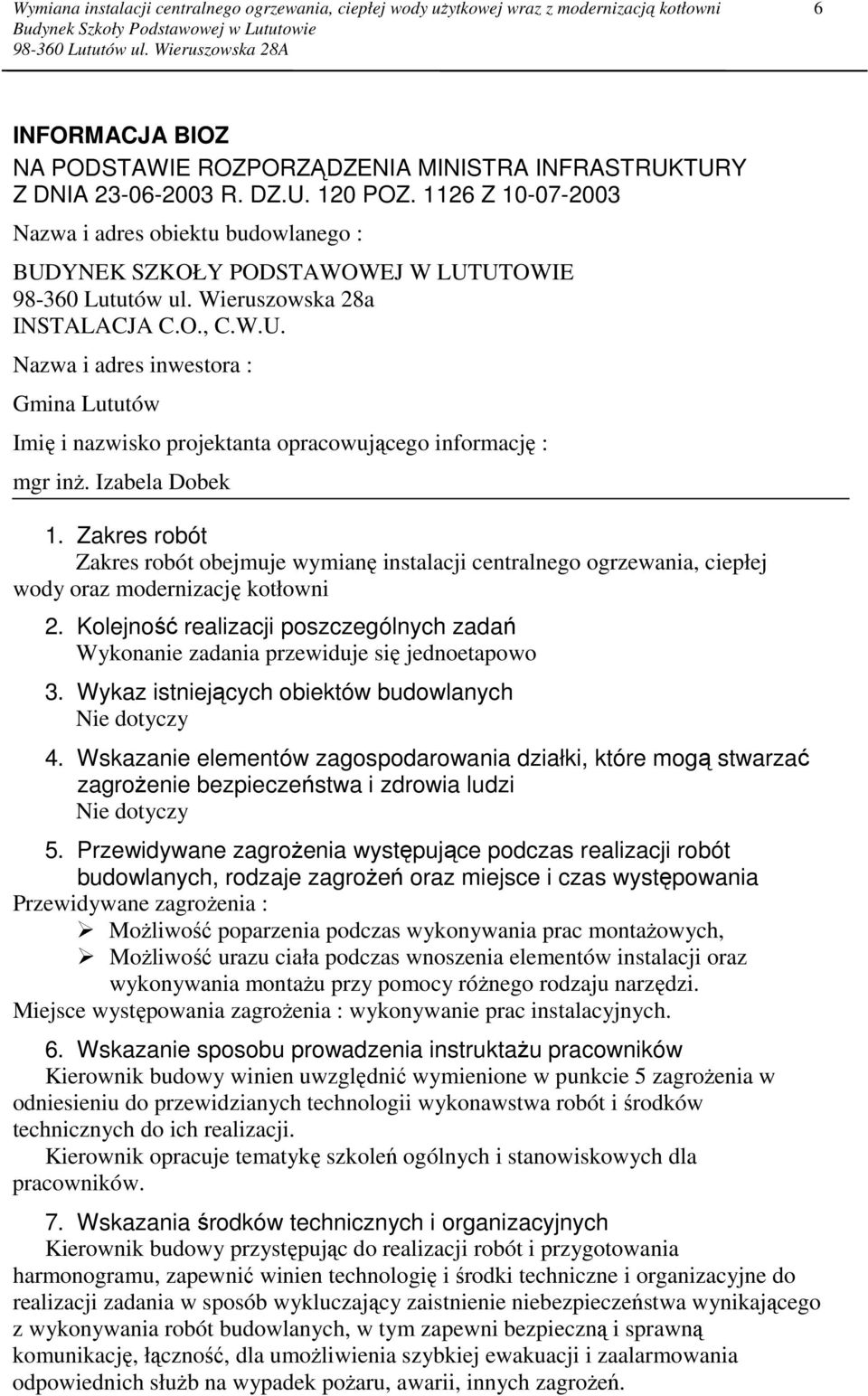

6 6 INFORMACJA BIOZ NA PODSTAWIE ROZPORZĄDZENIA MINISTRA INFRASTRUKTURY Z DNIA R. DZ.U. 120 POZ Z Nazwa i adres obiektu budowlanego : BUDYNEK SZKOŁY PODSTAWOWEJ W LUTUTOWIE Lututów ul. Wieruszowska 28a INSTALACJA C.O., C.W.U. Nazwa i adres inwestora : Gmina Lututów Imię i nazwisko projektanta opracowującego informację : mgr inŝ. Izabela Dobek 1. Zakres robót Zakres robót obejmuje wymianę instalacji centralnego ogrzewania, ciepłej wody oraz modernizację kotłowni 2. Kolejność realizacji poszczególnych zadań Wykonanie zadania przewiduje się jednoetapowo 3. Wykaz istniejących obiektów budowlanych Nie dotyczy 4. Wskazanie elementów zagospodarowania działki, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi Nie dotyczy 5. Przewidywane zagroŝenia występujące podczas realizacji robót budowlanych, rodzaje zagroŝeń oraz miejsce i czas występowania Przewidywane zagroŝenia : MoŜliwość poparzenia podczas wykonywania prac montaŝowych, MoŜliwość urazu ciała podczas wnoszenia elementów instalacji oraz wykonywania montaŝu przy pomocy róŝnego rodzaju narzędzi. Miejsce występowania zagroŝenia : wykonywanie prac instalacyjnych. 6. Wskazanie sposobu prowadzenia instruktaŝu pracowników Kierownik budowy winien uwzględnić wymienione w punkcie 5 zagroŝenia w odniesieniu do przewidzianych technologii wykonawstwa robót i środków technicznych do ich realizacji. Kierownik opracuje tematykę szkoleń ogólnych i stanowiskowych dla pracowników. 7. Wskazania środków technicznych i organizacyjnych Kierownik budowy przystępując do realizacji robót i przygotowania harmonogramu, zapewnić winien technologię i środki techniczne i organizacyjne do realizacji zadania w sposób wykluczający zaistnienie niebezpieczeństwa wynikającego z wykonywania robót budowlanych, w tym zapewni bezpieczną i sprawną komunikację, łączność, dla umoŝliwienia szybkiej ewakuacji i zaalarmowania odpowiednich słuŝb na wypadek poŝaru, awarii, innych zagroŝeń.
