1 RB - INSTAL ROBERT BŁAŻEK Ul. Kościuszki 14/ LIDZBARK WARMIŃSKI PROJEKT BUDOWLANY TECHNOLOGII WEWNĘTRZNYCH INSTALACJI GRZEWCZYCH KOTŁOWNI Z KOTŁAMI NA PALIWO STAŁE OBIEKT: ADRES: BRANŻA: INWESTOR: BUDYNEK SZKOŁY POSDTAWOWEJ W m. SZKOTOWO GMINA KOZŁOWO m. SZKOTOWO GMINA KOZŁOWO SANITARNA URZĄD GMINY KOZŁOWO 1

WEWNĘTRZNYCH INSTALACJI GRZEWCZYCH KOTŁOWNI Z KOTŁAMI NA PALIWO STAŁE OBIEKT:

2 OPIS TECHNICZNY 1. Dane ogólne Podstawa opracowanie Zakres opracowania Dane ogólne o obiekcie 2. Instalacje grzewcze Bilans ciepła dla zespołu budynków Podstawowe parametry instalacji C.O. Opis instalacji centralnego ogrzewania Urządzenia i wytyczne materiałowe SPIS RYSUNKÓW 1. Rzut piwnicy Instalacja C.O. 1: Fragment rzutu parteru Instalacja C.O. 1: Fragment rzutu poddasza Instalacja C.O. 1: Schemat instalacji C.O. 2

Opis instalacji centralnego ogrzewania Urządzenia i wytyczne materiałowe SPIS RYSUNKÓW 1.

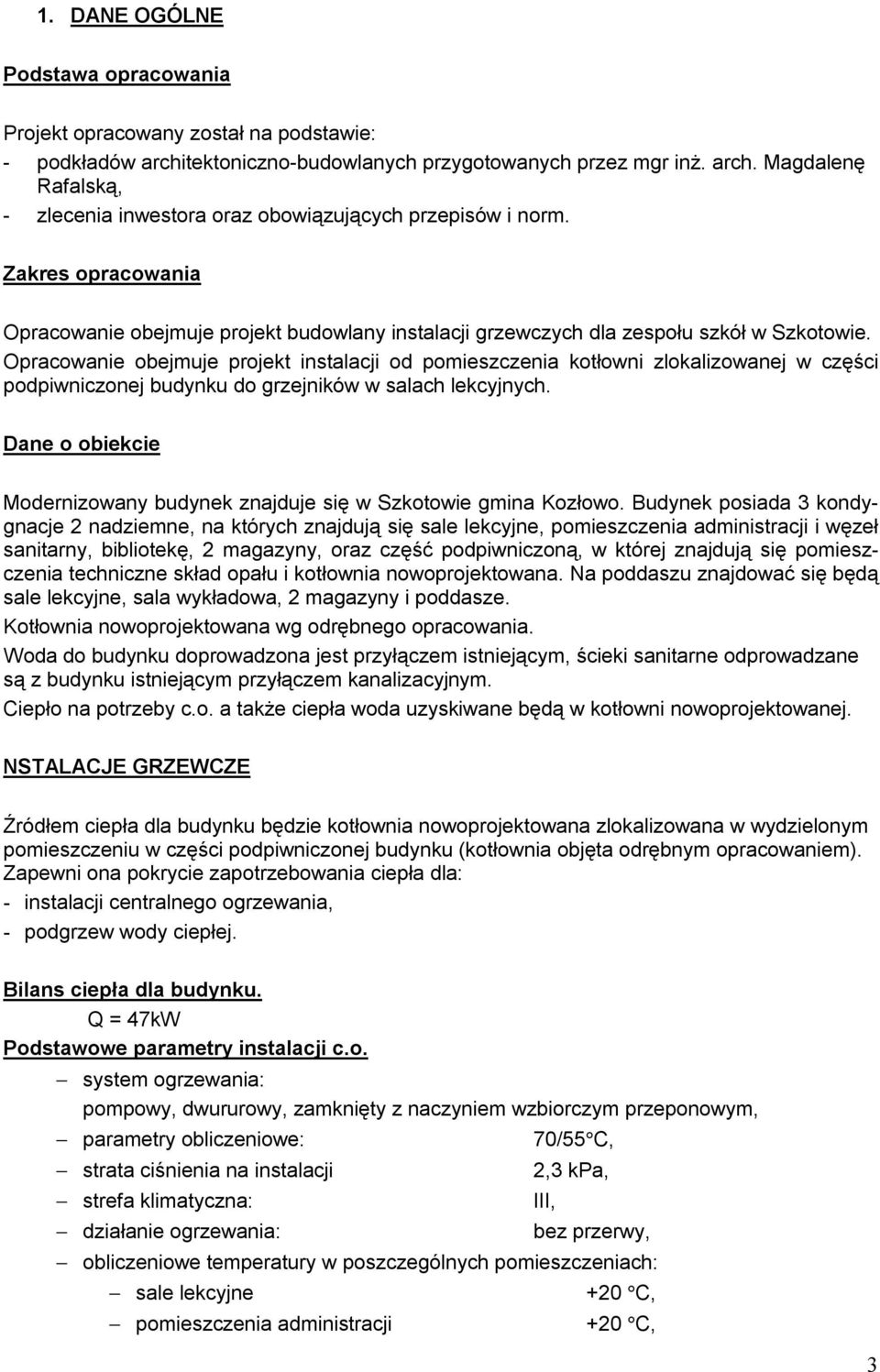

3 1. DANE OGÓLNE Podstawa opracowania Projekt opracowany został na podstawie: - podkładów architektoniczno-budowlanych przygotowanych przez mgr inż. arch. Magdalenę Rafalską, - zlecenia inwestora oraz obowiązujących przepisów i norm. Zakres opracowania Opracowanie obejmuje projekt budowlany instalacji grzewczych dla zespołu szkół w Szkotowie. Opracowanie obejmuje projekt instalacji od pomieszczenia kotłowni zlokalizowanej w części podpiwniczonej budynku do grzejników w salach lekcyjnych. Dane o obiekcie Modernizowany budynek znajduje się w Szkotowie gmina Kozłowo. Budynek posiada 3 kondygnacje 2 nadziemne, na których znajdują się sale lekcyjne, pomieszczenia administracji i węzeł sanitarny, bibliotekę, 2 magazyny, oraz część podpiwniczoną, w której znajdują się pomieszczenia techniczne skład opału i kotłownia nowoprojektowana. Na poddaszu znajdować się będą sale lekcyjne, sala wykładowa, 2 magazyny i poddasze. Kotłownia nowoprojektowana wg odrębnego opracowania. Woda do budynku doprowadzona jest przyłączem istniejącym, ścieki sanitarne odprowadzane są z budynku istniejącym przyłączem kanalizacyjnym. Ciepło na potrzeby c.o. a także ciepła woda uzyskiwane będą w kotłowni nowoprojektowanej. NSTALACJE GRZEWCZE Źródłem ciepła dla budynku będzie kotłownia nowoprojektowana zlokalizowana w wydzielonym pomieszczeniu w części podpiwniczonej budynku (kotłownia objęta odrębnym opracowaniem). Zapewni ona pokrycie zapotrzebowania ciepła dla: - instalacji centralnego ogrzewania, - podgrzew wody ciepłej. Bilans ciepła dla budynku. Q = 47kW Podstawowe parametry instalacji c.o. system ogrzewania: pompowy, dwururowy, zamknięty z naczyniem wzbiorczym przeponowym, parametry obliczeniowe: strata ciśnienia na instalacji strefa klimatyczna: działanie ogrzewania: 70/55 C, 2,3 kpa, III, bez przerwy, obliczeniowe temperatury w poszczególnych pomieszczeniach: sale lekcyjne pomieszczenia administracji 3

Opracowanie obejmuje projekt instalacji od pomieszczenia kotłowni zlokalizowanej w części podpiwniczonej budynku do grzejników w salach lekcyjnych.

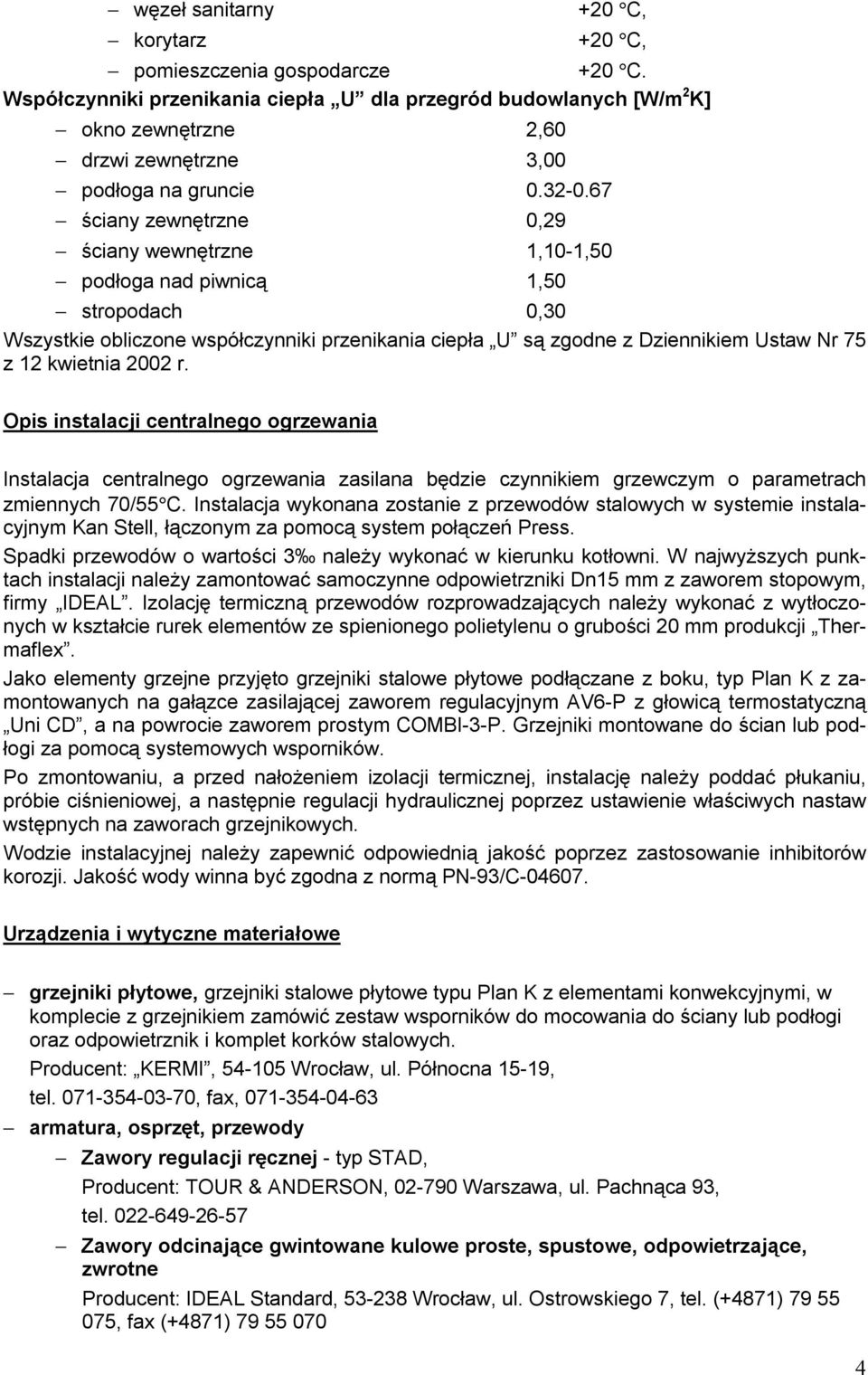

4 węzeł sanitarny korytarz pomieszczenia gospodarcze +20 C. Współczynniki przenikania ciepła U dla przegród budowlanych [W/m 2 K] okno zewnętrzne 2,60 drzwi zewnętrzne 3,00 podłoga na gruncie ściany zewnętrzne 0,29 ściany wewnętrzne 1,10-1,50 podłoga nad piwnicą 1,50 stropodach 0,30 Wszystkie obliczone współczynniki przenikania ciepła U są zgodne z Dziennikiem Ustaw Nr 75 z 12 kwietnia 2002 r. Opis instalacji centralnego ogrzewania Instalacja centralnego ogrzewania zasilana będzie czynnikiem grzewczym o parametrach zmiennych 70/55 C. Instalacja wykonana zostanie z przewodów stalowych w systemie instalacyjnym Kan Stell, łączonym za pomocą system połączeń Press. Spadki przewodów o wartości 3 należy wykonać w kierunku kotłowni. W najwyższych punktach instalacji należy zamontować samoczynne odpowietrzniki Dn15 mm z zaworem stopowym, firmy IDEAL. Izolację termiczną przewodów rozprowadzających należy wykonać z wytłoczonych w kształcie rurek elementów ze spienionego polietylenu o grubości 20 mm produkcji Thermaflex. Jako elementy grzejne przyjęto grzejniki stalowe płytowe podłączane z boku, typ Plan K z zamontowanych na gałązce zasilającej zaworem regulacyjnym AV6-P z głowicą termostatyczną Uni CD, a na powrocie zaworem prostym COMBI-3-P. Grzejniki montowane do ścian lub podłogi za pomocą systemowych wsporników. Po zmontowaniu, a przed nałożeniem izolacji termicznej, instalację należy poddać płukaniu, próbie ciśnieniowej, a następnie regulacji hydraulicznej poprzez ustawienie właściwych nastaw wstępnych na zaworach grzejnikowych. Wodzie instalacyjnej należy zapewnić odpowiednią jakość poprzez zastosowanie inhibitorów korozji. Jakość wody winna być zgodna z normą PN-93/C Urządzenia i wytyczne materiałowe grzejniki płytowe, grzejniki stalowe płytowe typu Plan K z elementami konwekcyjnymi, w komplecie z grzejnikiem zamówić zestaw wsporników do mocowania do ściany lub podłogi oraz odpowietrznik i komplet korków stalowych. Producent: KERMI, Wrocław, ul. Północna 15-19, tel , fax, armatura, osprzęt, przewody Zawory regulacji ręcznej - typ STAD, Producent: TOUR & ANDERSON, Warszawa, ul. Pachnąca 93, tel Zawory odcinające gwintowane kulowe proste, spustowe, odpowietrzające, zwrotne Producent: IDEAL Standard, Wrocław, ul. Ostrowskiego 7, tel. (+4871) , fax (+4871)

2002 r. Opis instalacji centralnego ogrzewania Instalacja centralnego ogrzewania zasilana będzie czynnikiem grzewczym o parametrach zmiennych 70/55 C.

5 Zawory termoregulacyjne grzejnikowe (do zamontowania na króćcu zasilającym i powrotnym grzejników) typ: AV6-K kątowe (na zasileniu) typ: COMBI-3-P (na powrocie) Producent: OVENTROP Sp. z o.o., Stare Babice, ul. Polna 36B, tel Głowice termostatyczne dla grzejników płytowych typu Plan K - typ Uni CD Producent: j.w., Przewody grzewcze - rury ze stali węglowej niestopowej ocynkowane zewnętrznie KAN-STEEL, łączone techniką połączeń Press, producent, KAN, Izolacja przewodów. Izolacja polietylenowa o współczynniku k = 0,043 W/mK w kształcie rurek o grubości 20 mm o połączeniach klejonych lub przy użyciu taśmy samoprzylepnej zgodnie z technologią producenta, producent THERMAFLEX. 5
