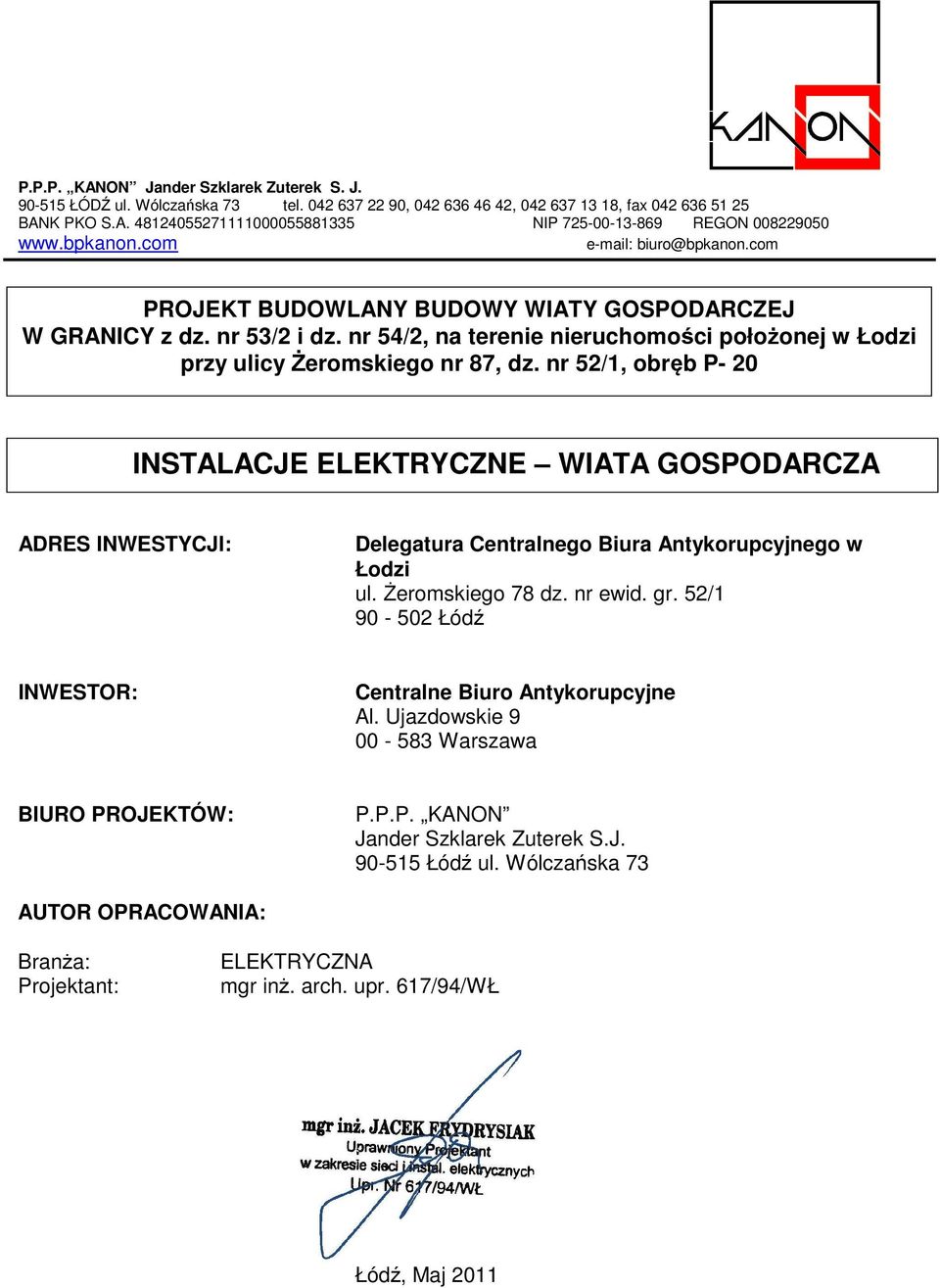

1 P.P.P. KANON Jander Szklarek Zuterek S. J ŁÓDŹ ul. Wólczańska 73 tel , , , fax BANK PKO S.A NIP REGON PROJEKT BUDOWLANY BUDOWY WIATY GOSPODARCZEJ W GRANICY z dz. nr 53/2 i dz. nr 54/2, na terenie nieruchomości położonej w Łodzi przy ulicy Żeromskiego nr 87, dz. nr 52/1, obręb P- 20 INSTALACJE ELEKTRYCZNE WIATA GOSPODARCZA ADRES INWESTYCJI: Delegatura Centralnego Biura Antykorupcyjnego w Łodzi ul. Żeromskiego 78 dz. nr ewid. gr. 52/ Łódź INWESTOR: Centralne Biuro Antykorupcyjne Al. Ujazdowskie Warszawa BIURO PROJEKTÓW: P.P.P. KANON Jander Szklarek Zuterek S.J Łódź ul. Wólczańska 73 AUTOR OPRACOWANIA: Branża: Projektant: ELEKTRYCZNA mgr inż. arch. upr. 617/94/WŁ Łódź, Maj 2011

nr 52/1, obręb P- 20 INSTALACJE ELEKTRYCZNE WIATA GOSPODARCZA ADRES INWESTYCJI: Delegatura Centralnego Biura Antykorupcyjnego w Łodzi ul. Żeromskiego 78 dz. nr ewid. gr.

2 SPIS TREŚCI 1. Opis techniczny. 1.1 Zakres opracowania. 1.2 Zawartość opracowania. 1.3 Instalacja 400/230V, 50Hz Zasady układania kabli Ogólny opis instalacji elektrycznych. 1.4 Instalacja oświetlenia wewnętrznego 1.5 Ochrona przeciwporażeniowa 1.6 Zalecenia końcowe 2. BIOZ SPIS RYSUNKÓW 1. Plan instalacji elektrycznych 2. Schemat tablicy TE - 1 -

5 Ochrona przeciwporażeniowa 1.6 Zalecenia końcowe 2. BIOZ SPIS RYSUNKÓW 1.

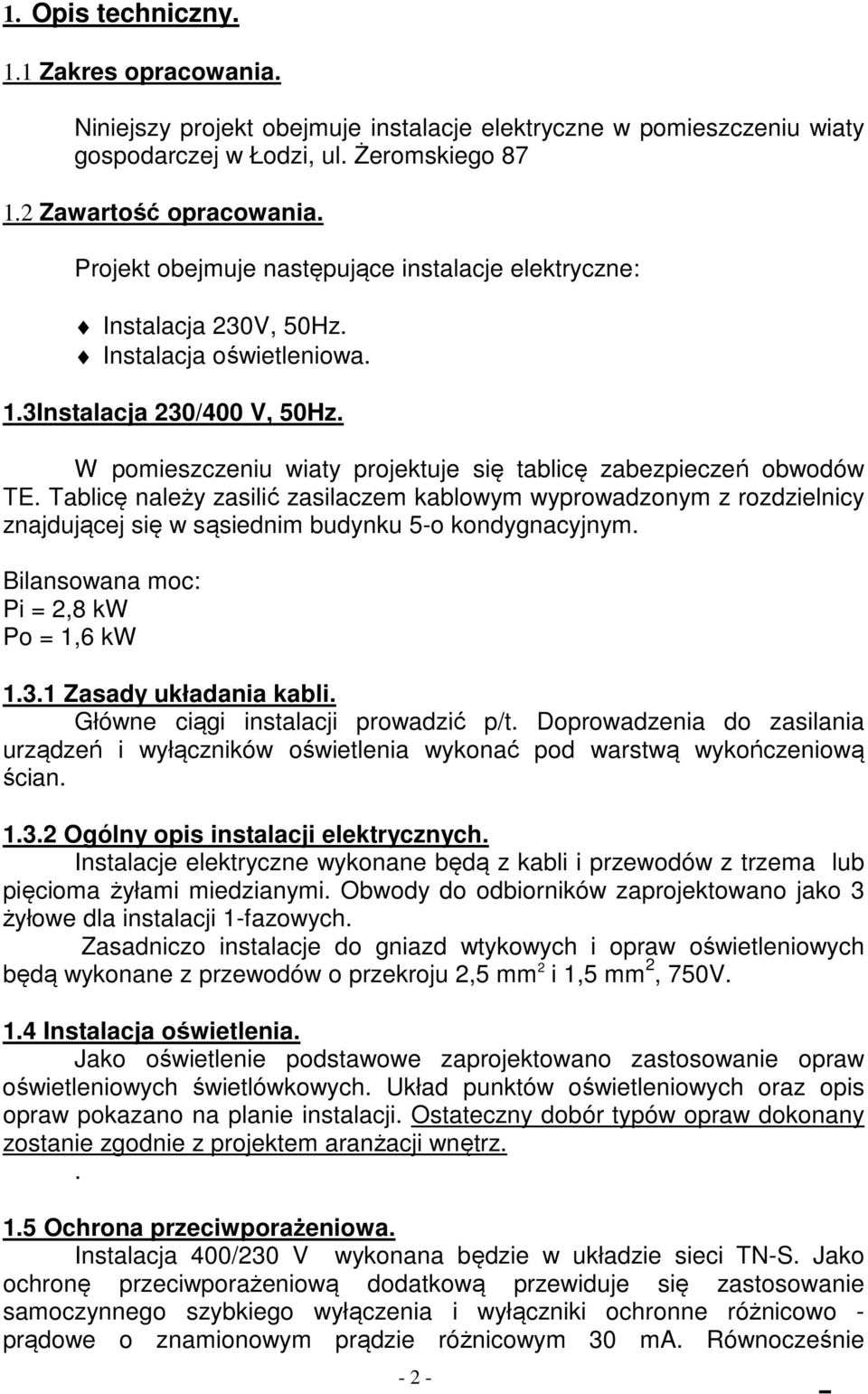

3 1. Opis techniczny. 1.1 Zakres opracowania. Niniejszy projekt obejmuje instalacje elektryczne w pomieszczeniu wiaty gospodarczej w Łodzi, ul. Żeromskiego Zawartość opracowania. Projekt obejmuje następujące instalacje elektryczne: Instalacja 230V, 50Hz. Instalacja oświetleniowa. 1.3Instalacja 230/400 V, 50Hz. W pomieszczeniu wiaty projektuje się tablicę zabezpieczeń obwodów TE. Tablicę należy zasilić zasilaczem kablowym wyprowadzonym z rozdzielnicy znajdującej się w sąsiednim budynku 5-o kondygnacyjnym. Bilansowana moc: Pi = 2,8 kw Po = 1,6 kw Zasady układania kabli. Główne ciągi instalacji prowadzić p/t. Doprowadzenia do zasilania urządzeń i wyłączników oświetlenia wykonać pod warstwą wykończeniową ścian Ogólny opis instalacji elektrycznych. Instalacje elektryczne wykonane będą z kabli i przewodów z trzema lub pięcioma żyłami miedzianymi. Obwody do odbiorników zaprojektowano jako 3 żyłowe dla instalacji 1-fazowych. Zasadniczo instalacje do gniazd wtykowych i opraw oświetleniowych będą wykonane z przewodów o przekroju 2,5 mm 2 i 1,5 mm 2, 750V. 1.4 Instalacja oświetlenia. Jako oświetlenie podstawowe zaprojektowano zastosowanie opraw oświetleniowych świetlówkowych. Układ punktów oświetleniowych oraz opis opraw pokazano na planie instalacji. Ostateczny dobór typów opraw dokonany zostanie zgodnie z projektem aranżacji wnętrz Ochrona przeciwporażeniowa. Instalacja 400/230 V wykonana będzie w układzie sieci TN-S. Jako ochronę przeciwporażeniową dodatkową przewiduje się zastosowanie samoczynnego szybkiego wyłączenia i wyłączniki ochronne różnicowo - prądowe o znamionowym prądzie różnicowym 30 ma. Równocześnie - 2 -

W pomieszczeniu wiaty projektuje się tablicę zabezpieczeń obwodów TE. Tablicę należy zasilić zasilaczem kablowym wyprowadzonym z rozdzielnicy znajdującej się w sąsiednim budynku 5-o kondygnacyjnym.

4 wykonana zostanie sieć połączeń wyrównawczych wszystkich metalowych części mogących znaleźć się pod napięciem. W przypadku pomieszczeń wilgotnych należy wykonać dodatkowe połączenie wyrównawcze miejscowe. 1.6 Zalecenia końcowe. Całość robót musi być wykonana zgodnie z Polskimi Normami, polskimi przepisami i wytycznymi Inwestora. Po wykonaniu prac należy skompletować pełną dokumentację powykonawczą wraz z wszelkimi protokółami koniecznych pomiarów. Wykonanie prac należy zlecić osobom posiadającym odpowiednie uprawnienia. Zastosowane materiały muszą posiadać stosowne atesty i świadectwa dopuszczenia do stosowania w Polsce. 2. Informacja dotycząca bezpieczeństwa i ochrony zdrowia. Zakres robót: wewnętrzne instalacje elektryczne Kierownik budowy jest zobowiązany do sporządzenia planu bezpieczeństwa i ochrony zdrowia oraz umieścić w widocznym miejscu tablicę informacyjną i ogłoszenie zawierające dane dotyczące bezpieczeństwa pracy i ochrony zdrowia. Przed przystąpieniem do wykonywania robót należy informować pracowników o etapach prowadzenia robót i obszarze prowadzenia robót wymagających zabezpieczenia w danym etapie. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót. Teren prowadzenia robót powinien być wydzielony i oznakowany zgodnie z PN. W miejscach niebezpiecznych należy umieścić znaki informacyjne dotyczące rodzaju zagrożenia. oraz należy stosować inne środki chroniące przed skutkami zagrożeń. Materiały związane z prowadzonymi pracami muszą być składowane w wyznaczonym do tego celu miejscu. Materiały palne należy składować oddzielnie w wydzielonym miejscu. W odległości 20 m od miejsca składowania materiałów palnych nie należy posługiwać się otwartym ogniem. Na terenie powinien zostać urządzony punkt pierwszej pomocy obsługiwany przez przeszkolonych pracowników. Należy zapewnić środki ochrony indywidualnej dla pracowników dostosowane do rodzaju zagrożenia. Roboty należy prowadzić zgodnie z obowiązującymi przepisami. Przy wykonywaniu prac na wysokości należy zapewnić bezpieczeństwo dla pracowników poprzez zastosowanie odpowiednich podestów i barierek ochronnych, zamontowanych w sposób uniemożliwiający wypadnięcie osób. Pracownicy pracujący na wysokości muszą być zabezpieczeni za pomocą szelek BHP z linką przypiętych do konstrukcji budynku lub innych urządzeń gwarantujących bezpieczeństwo

Całość robót musi być wykonana zgodnie z Polskimi Normami, polskimi przepisami i wytycznymi Inwestora.

5 W rejonie wykonywania robót na wysokości należy zapewnić bezpieczeństwo osób przebywających w pobliżu poprzez: - wygrodzenie i oznakowanie strefy niebezpiecznej, zagrożonej spadaniem przedmiotów - w wypadku prowadzenia robót nad miejscami stanowiącymi przejścia należy wykonać zadaszenia o wys. minimalnej 2,4m i szerokości 1,0 m większej niż szerokość przejścia lub przejazdu - uzgodnić przebieg robót nie wykonywać jednocześnie robót na różnych poziomach nad sobą. Całość prac powinna być wykonywana przez osoby posiadające odpowiednie przeszkolenie i powinna być nadzorowana przez osoby posiadające odpowiednie uprawnienia do kierowania robotami. W widocznych miejscach należy umieścić tablice informujące o prowadzonych robotach i występującym zagrożeniu. W razie wystąpienia wypadku, należy powiadomić natychmiast kierownictwo robót oraz służby ratownicze. Udzielić pierwszej pomocy

minimalnej 2,4m i szerokości 1,0 m większej niż szerokość przejścia lub przejazdu - uzgodnić przebieg robót nie wykonywać jednocześnie robót na różnych poziomach nad sobą.

6 Mgr inż. Jacek Frydrysiak (imię i nazwisko) (data) 617/94/WŁ (nr uprawnień ŁOD/IE/0526/02 (nr członkowski izby zawodowej) Łódź dnia r. Oświadczenie projektanta MGR INŻ. JACEK FRYDRYSIAK Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tj. Dz. U. Nr 207 z 2003r. poz z póź. zm.) niniejszym oświadczam, że projekt budowlany: PROJEKT BUDOWLANY WIATY GOSPODARCZEJ INSTALACJE ELEKTRYCZNE PRZY ULICU ŻEROMSKIEGO 78 DZ. NR EWID GRUNTÓW 52/1, ŁÓDŹ sporządzony w dniu r. dla: Centralne Biuro Antykorupcyjne Al. Ujazdowskie Warszawa (podać Inwestora) został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... (pieczęć wraz z podpisem) - 5 -

) niniejszym oświadczam, że projekt budowlany: PROJEKT BUDOWLANY WIATY GOSPODARCZEJ INSTALACJE ELEKTRYCZNE PRZY ULICU ŻEROMSKIEGO 78 DZ.
