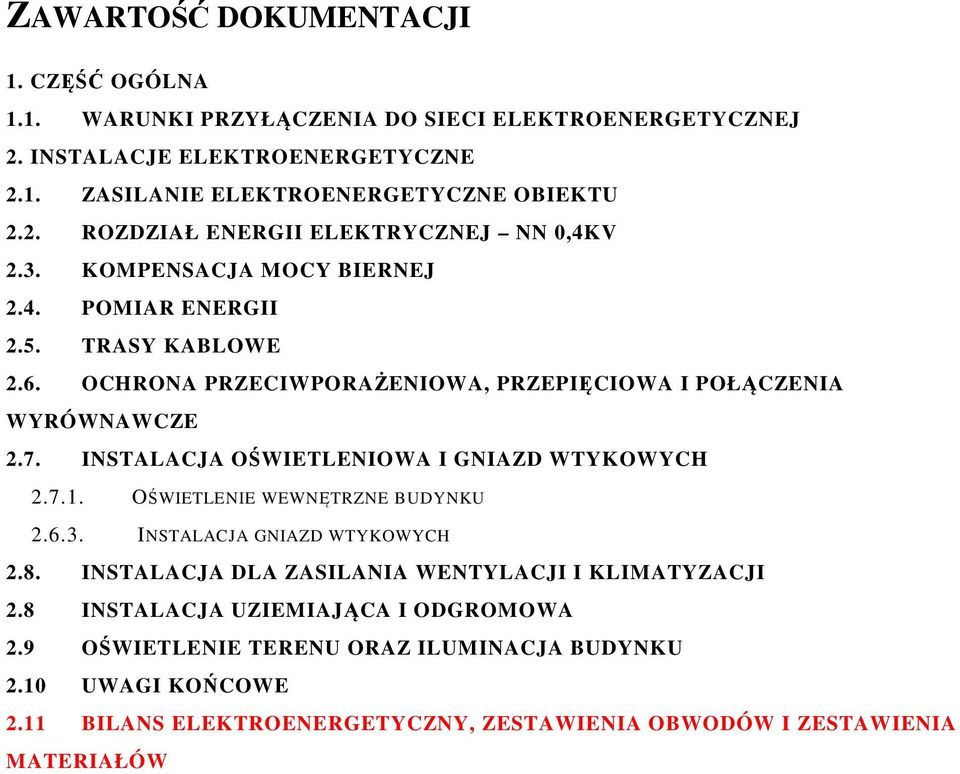

1 ZAWARTOŚĆ DOKUMENTACJI 1. CZĘŚĆ OGÓLNA 1.1. WARUNKI PRZYŁĄCZENIA DO SIECI ELEKTROENERGETYCZNEJ 2. INSTALACJE ELEKTROENERGETYCZNE 2.1. ZASILANIE ELEKTROENERGETYCZNE OBIEKTU 2.2. ROZDZIAŁ ENERGII ELEKTRYCZNEJ NN 0,4KV 2.3. KOMPENSACJA MOCY BIERNEJ 2.4. POMIAR ENERGII 2.5. TRASY KABLOWE 2.6. OCHRONA PRZECIWPORAŻENIOWA, PRZEPIĘCIOWA I POŁĄCZENIA WYRÓWNAWCZE 2.7. INSTALACJA OŚWIETLENIOWA I GNIAZD WTYKOWYCH OŚWIETLENIE WEWNĘTRZNE BUDYNKU INSTALACJA GNIAZD WTYKOWYCH 2.8. INSTALACJA DLA ZASILANIA WENTYLACJI I KLIMATYZACJI 2.8 INSTALACJA UZIEMIAJĄCA I ODGROMOWA 2.9 OŚWIETLENIE TERENU ORAZ ILUMINACJA BUDYNKU 2.10 UWAGI KOŃCOWE 2.11 BILANS ELEKTROENERGETYCZNY, ZESTAWIENIA OBWODÓW I ZESTAWIENIA MATERIAŁÓW

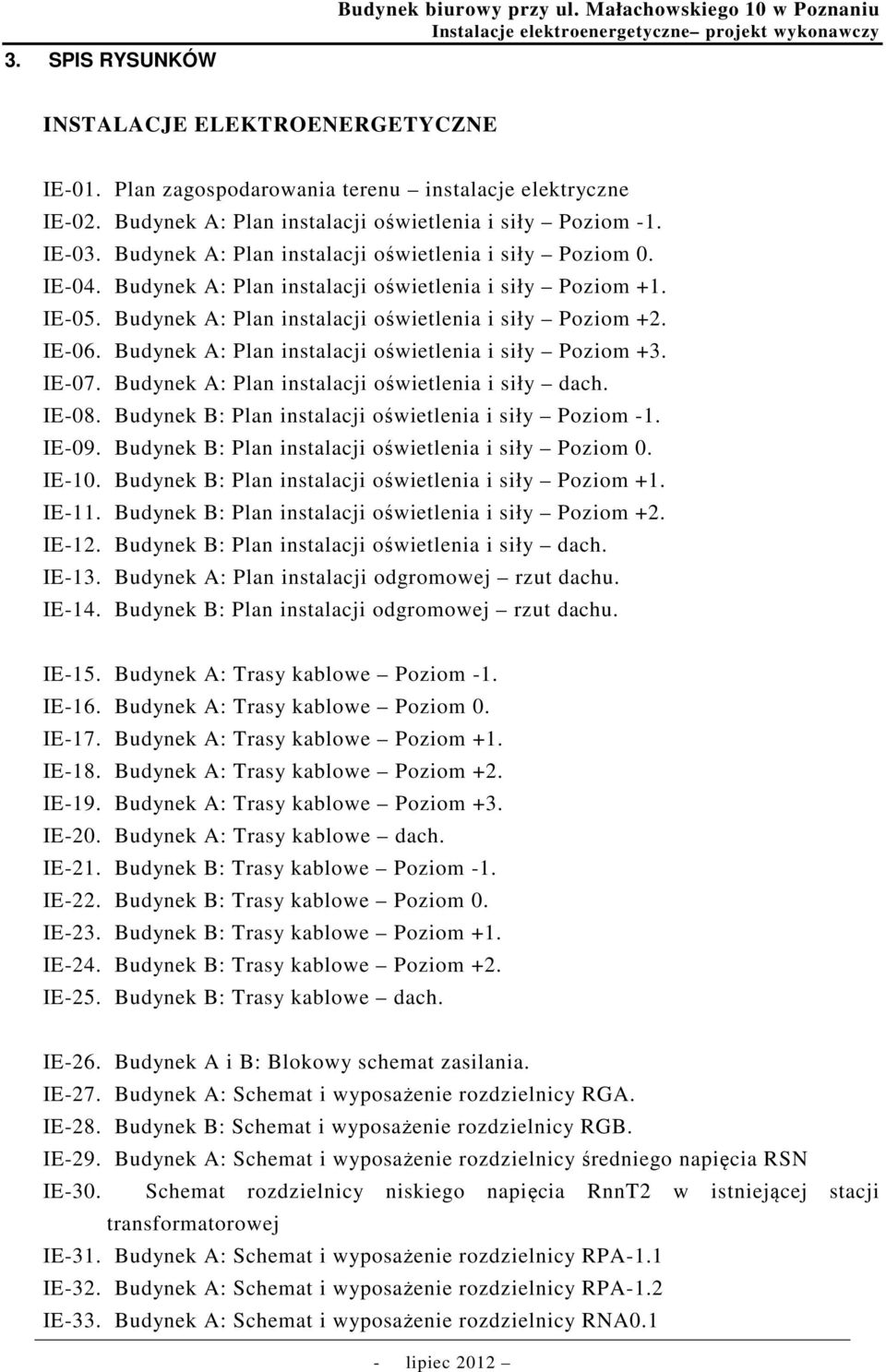

2 3. SPIS RYSUNKÓW Budynek biurowy przy ul. Małachowskiego 10 w Poznaniu INSTALACJE ELEKTROENERGETYCZNE IE-01. Plan zagospodarowania terenu instalacje elektryczne IE-02. Budynek A: Plan instalacji oświetlenia i siły Poziom -1. IE-03. Budynek A: Plan instalacji oświetlenia i siły Poziom 0. IE-04. Budynek A: Plan instalacji oświetlenia i siły Poziom +1. IE-05. Budynek A: Plan instalacji oświetlenia i siły Poziom +2. IE-06. Budynek A: Plan instalacji oświetlenia i siły Poziom +3. IE-07. Budynek A: Plan instalacji oświetlenia i siły dach. IE-08. Budynek B: Plan instalacji oświetlenia i siły Poziom -1. IE-09. Budynek B: Plan instalacji oświetlenia i siły Poziom 0. IE-10. Budynek B: Plan instalacji oświetlenia i siły Poziom +1. IE-11. Budynek B: Plan instalacji oświetlenia i siły Poziom +2. IE-12. Budynek B: Plan instalacji oświetlenia i siły dach. IE-13. Budynek A: Plan instalacji odgromowej rzut dachu. IE-14. Budynek B: Plan instalacji odgromowej rzut dachu. IE-15. Budynek A: Trasy kablowe Poziom -1. IE-16. Budynek A: Trasy kablowe Poziom 0. IE-17. Budynek A: Trasy kablowe Poziom +1. IE-18. Budynek A: Trasy kablowe Poziom +2. IE-19. Budynek A: Trasy kablowe Poziom +3. IE-20. Budynek A: Trasy kablowe dach. IE-21. Budynek B: Trasy kablowe Poziom -1. IE-22. Budynek B: Trasy kablowe Poziom 0. IE-23. Budynek B: Trasy kablowe Poziom +1. IE-24. Budynek B: Trasy kablowe Poziom +2. IE-25. Budynek B: Trasy kablowe dach. IE-26. Budynek A i B: Blokowy schemat zasilania. IE-27. Budynek A: Schemat i wyposażenie rozdzielnicy RGA. IE-28. Budynek B: Schemat i wyposażenie rozdzielnicy RGB. IE-29. Budynek A: Schemat i wyposażenie rozdzielnicy średniego napięcia RSN IE-30. Schemat rozdzielnicy niskiego napięcia RnnT2 w istniejącej stacji transformatorowej IE-31. Budynek A: Schemat i wyposażenie rozdzielnicy RPA-1.1 IE-32. Budynek A: Schemat i wyposażenie rozdzielnicy RPA-1.2 IE-33. Budynek A: Schemat i wyposażenie rozdzielnicy RNA0.1

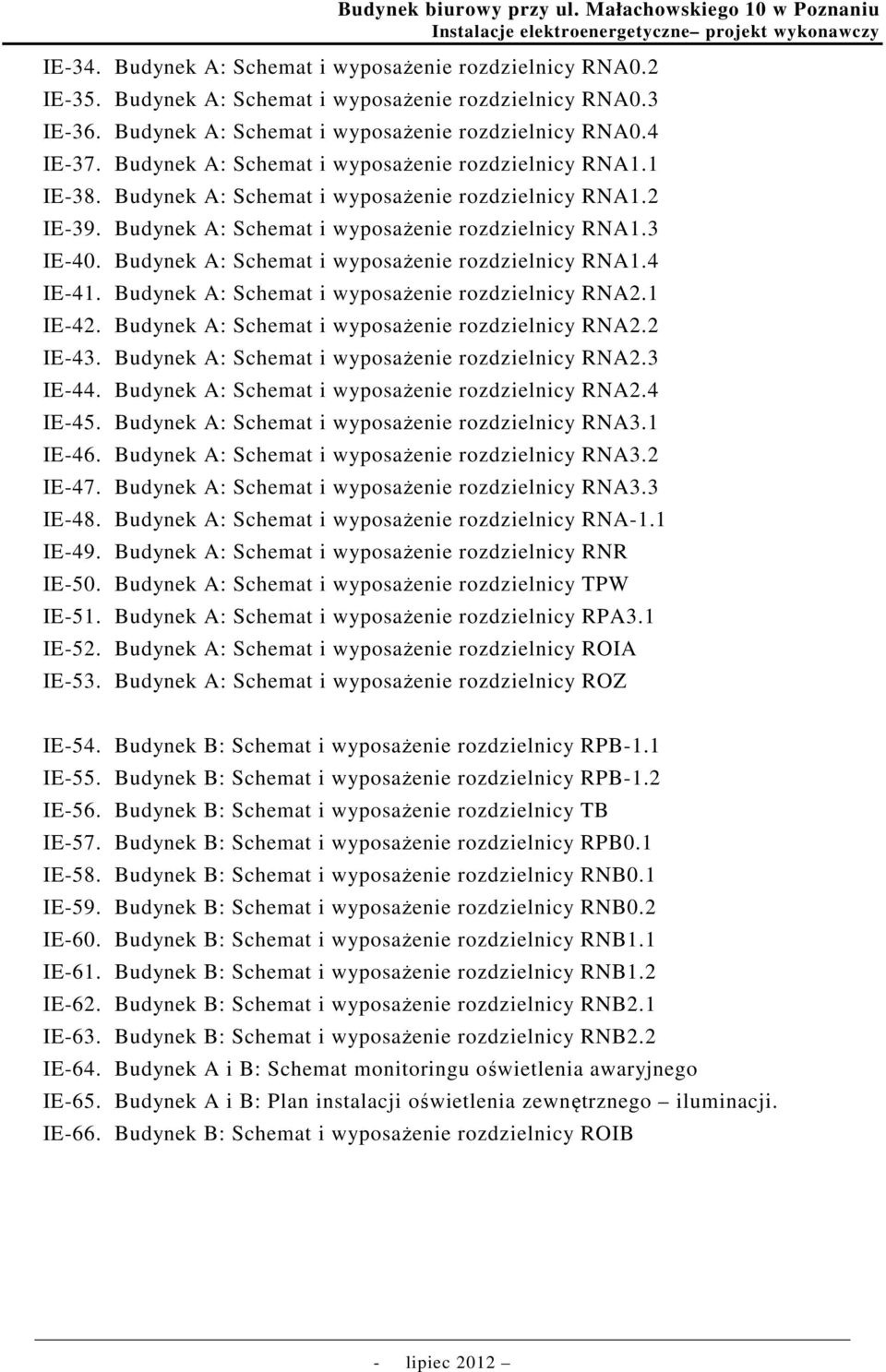

3 IE-34. Budynek A: Schemat i wyposażenie rozdzielnicy RNA0.2 IE-35. Budynek A: Schemat i wyposażenie rozdzielnicy RNA0.3 IE-36. Budynek A: Schemat i wyposażenie rozdzielnicy RNA0.4 IE-37. Budynek A: Schemat i wyposażenie rozdzielnicy RNA1.1 IE-38. Budynek A: Schemat i wyposażenie rozdzielnicy RNA1.2 IE-39. Budynek A: Schemat i wyposażenie rozdzielnicy RNA1.3 IE-40. Budynek A: Schemat i wyposażenie rozdzielnicy RNA1.4 IE-41. Budynek A: Schemat i wyposażenie rozdzielnicy RNA2.1 IE-42. Budynek A: Schemat i wyposażenie rozdzielnicy RNA2.2 IE-43. Budynek A: Schemat i wyposażenie rozdzielnicy RNA2.3 IE-44. Budynek A: Schemat i wyposażenie rozdzielnicy RNA2.4 IE-45. Budynek A: Schemat i wyposażenie rozdzielnicy RNA3.1 IE-46. Budynek A: Schemat i wyposażenie rozdzielnicy RNA3.2 IE-47. Budynek A: Schemat i wyposażenie rozdzielnicy RNA3.3 IE-48. Budynek A: Schemat i wyposażenie rozdzielnicy RNA-1.1 IE-49. Budynek A: Schemat i wyposażenie rozdzielnicy RNR IE-50. Budynek A: Schemat i wyposażenie rozdzielnicy TPW IE-51. Budynek A: Schemat i wyposażenie rozdzielnicy RPA3.1 IE-52. Budynek A: Schemat i wyposażenie rozdzielnicy ROIA IE-53. Budynek A: Schemat i wyposażenie rozdzielnicy ROZ IE-54. Budynek B: Schemat i wyposażenie rozdzielnicy RPB-1.1 IE-55. Budynek B: Schemat i wyposażenie rozdzielnicy RPB-1.2 IE-56. Budynek B: Schemat i wyposażenie rozdzielnicy TB IE-57. Budynek B: Schemat i wyposażenie rozdzielnicy RPB0.1 IE-58. Budynek B: Schemat i wyposażenie rozdzielnicy RNB0.1 IE-59. Budynek B: Schemat i wyposażenie rozdzielnicy RNB0.2 IE-60. Budynek B: Schemat i wyposażenie rozdzielnicy RNB1.1 IE-61. Budynek B: Schemat i wyposażenie rozdzielnicy RNB1.2 IE-62. Budynek B: Schemat i wyposażenie rozdzielnicy RNB2.1 IE-63. Budynek B: Schemat i wyposażenie rozdzielnicy RNB2.2 IE-64. Budynek A i B: Schemat monitoringu oświetlenia awaryjnego IE-65. Budynek A i B: Plan instalacji oświetlenia zewnętrznego iluminacji. IE-66. Budynek B: Schemat i wyposażenie rozdzielnicy ROIB

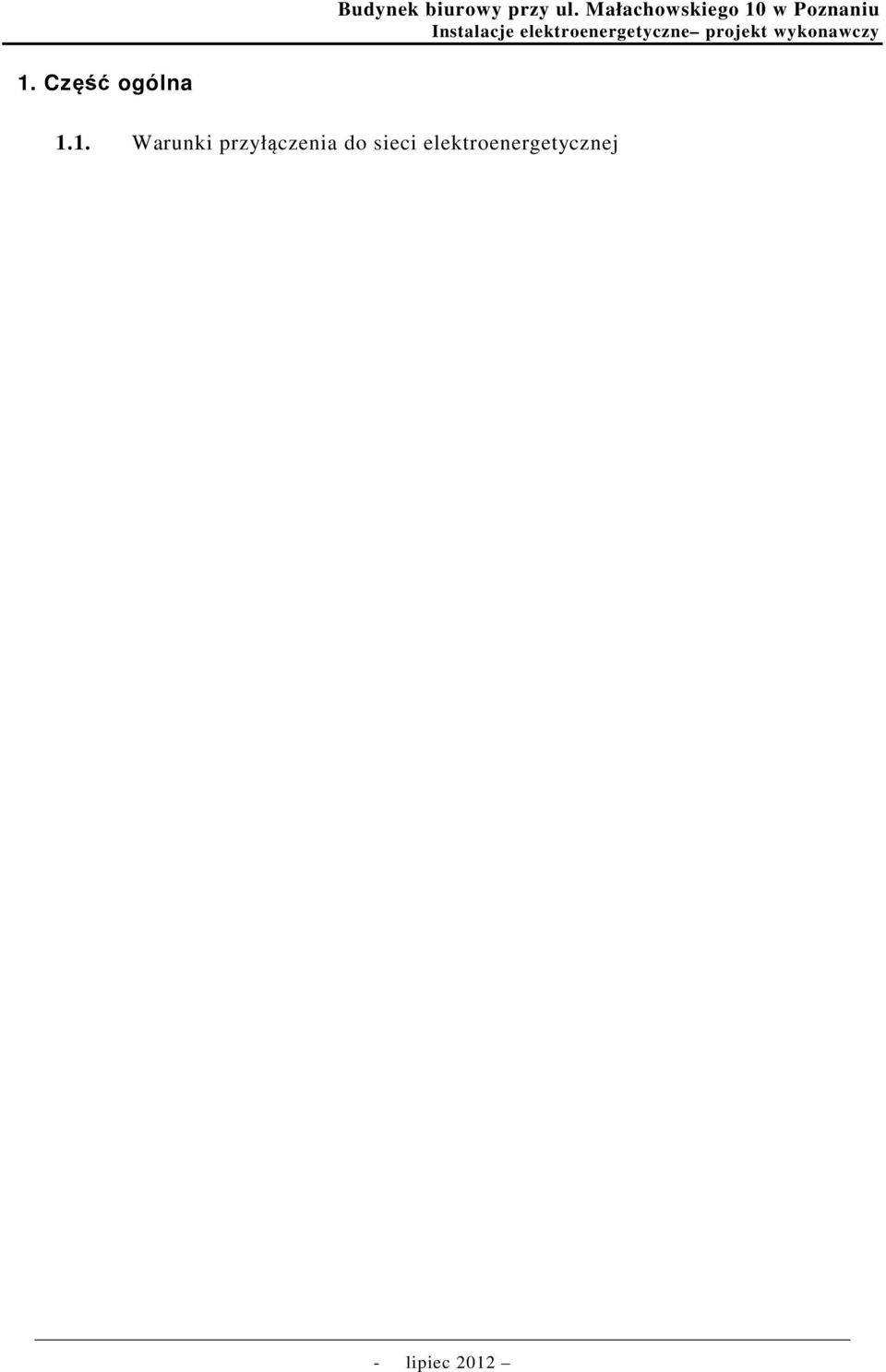

4 1. Część ogólna 1.1. Warunki przyłączenia do sieci elektroenergetycznej

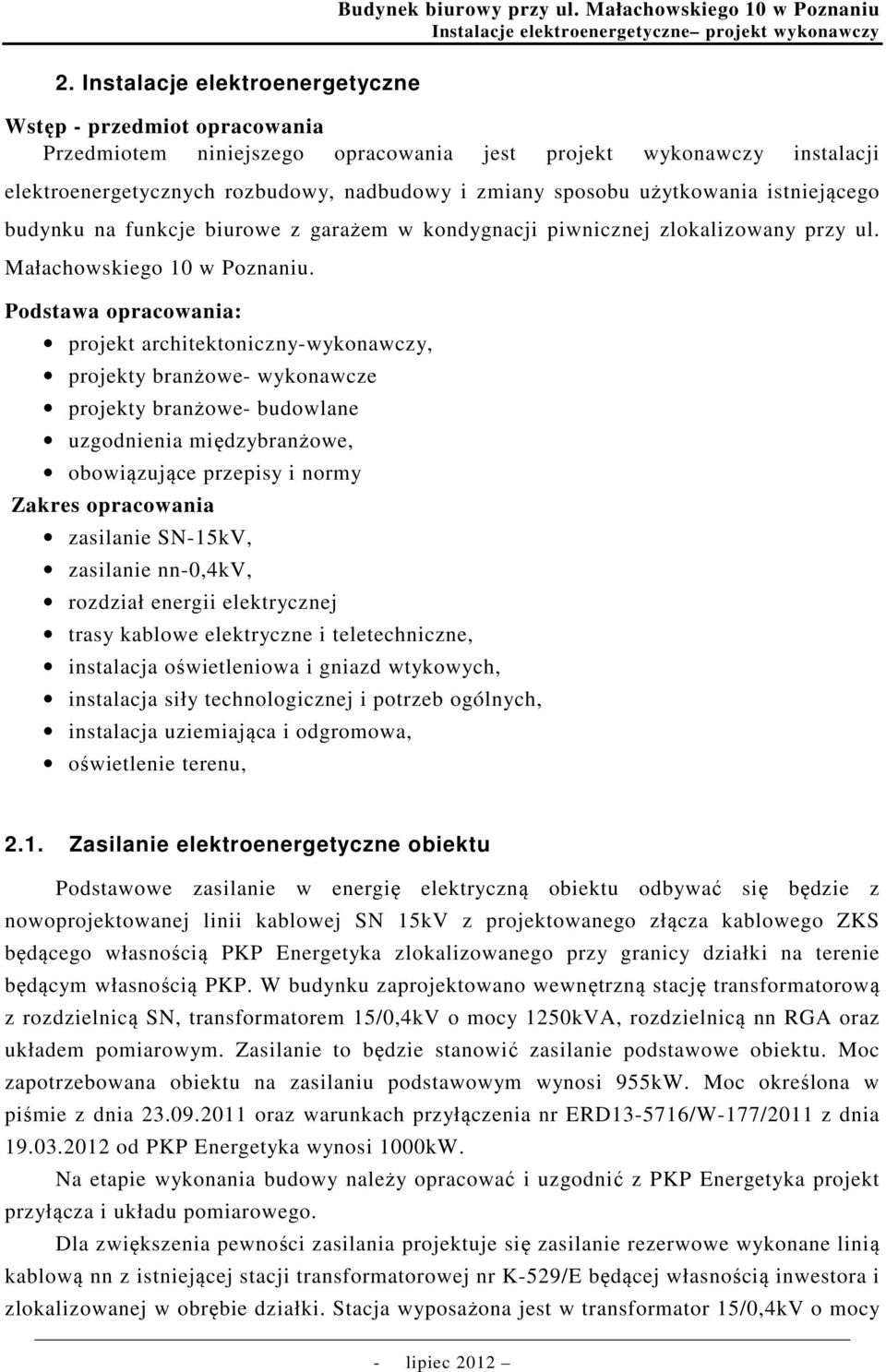

5 2. Instalacje elektroenergetyczne Budynek biurowy przy ul. Małachowskiego 10 w Poznaniu Wstęp - przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji elektroenergetycznych rozbudowy, nadbudowy i zmiany sposobu użytkowania istniejącego budynku na funkcje biurowe z garażem w kondygnacji piwnicznej zlokalizowany przy ul. Małachowskiego 10 w Poznaniu. Podstawa opracowania: projekt architektoniczny-wykonawczy, projekty branżowe- wykonawcze projekty branżowe- budowlane uzgodnienia międzybranżowe, obowiązujące przepisy i normy Zakres opracowania zasilanie SN-15kV, zasilanie nn-0,4kv, rozdział energii elektrycznej trasy kablowe elektryczne i teletechniczne, instalacja oświetleniowa i gniazd wtykowych, instalacja siły technologicznej i potrzeb ogólnych, instalacja uziemiająca i odgromowa, oświetlenie terenu, 2.1. Zasilanie elektroenergetyczne obiektu Podstawowe zasilanie w energię elektryczną obiektu odbywać się będzie z nowoprojektowanej linii kablowej SN 15kV z projektowanego złącza kablowego ZKS będącego własnością PKP Energetyka zlokalizowanego przy granicy działki na terenie będącym własnością PKP. W budynku zaprojektowano wewnętrzną stację transformatorową z rozdzielnicą SN, transformatorem 15/0,4kV o mocy 1250kVA, rozdzielnicą nn RGA oraz układem pomiarowym. Zasilanie to będzie stanowić zasilanie podstawowe obiektu. Moc zapotrzebowana obiektu na zasilaniu podstawowym wynosi 955kW. Moc określona w piśmie z dnia oraz warunkach przyłączenia nr ERD /W-177/2011 z dnia od PKP Energetyka wynosi 1000kW. Na etapie wykonania budowy należy opracować i uzgodnić z PKP Energetyka projekt przyłącza i układu pomiarowego. Dla zwiększenia pewności zasilania projektuje się zasilanie rezerwowe wykonane linią kablową nn z istniejącej stacji transformatorowej nr K-529/E będącej własnością inwestora i zlokalizowanej w obrębie działki. Stacja wyposażona jest w transformator 15/0,4kV o mocy

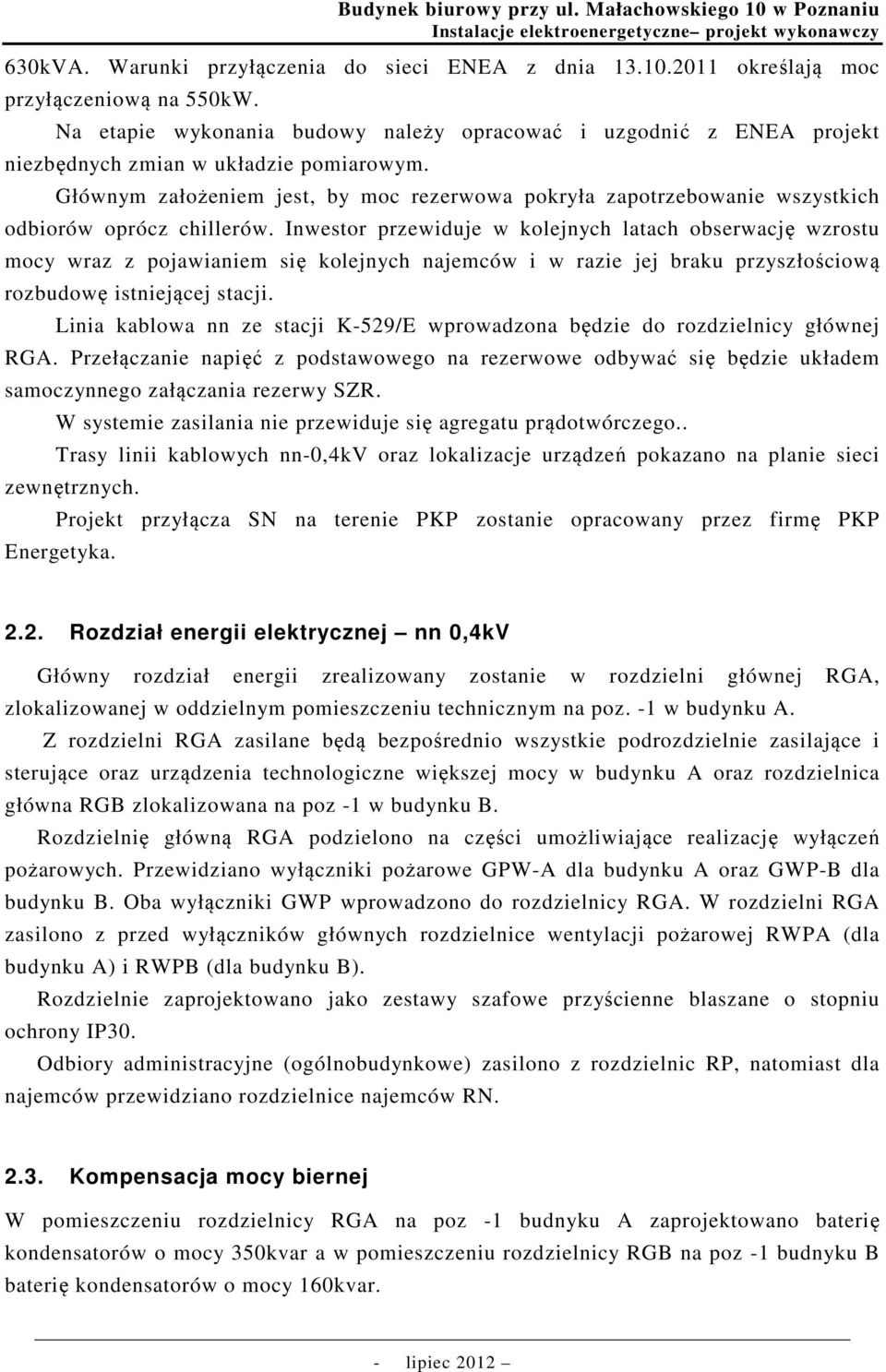

6 630kVA. Warunki przyłączenia do sieci ENEA z dnia określają moc przyłączeniową na 550kW. Na etapie wykonania budowy należy opracować i uzgodnić z ENEA projekt niezbędnych zmian w układzie pomiarowym. Głównym założeniem jest, by moc rezerwowa pokryła zapotrzebowanie wszystkich odbiorów oprócz chillerów. Inwestor przewiduje w kolejnych latach obserwację wzrostu mocy wraz z pojawianiem się kolejnych najemców i w razie jej braku przyszłościową rozbudowę istniejącej stacji. Linia kablowa nn ze stacji K-529/E wprowadzona będzie do rozdzielnicy głównej RGA. Przełączanie napięć z podstawowego na rezerwowe odbywać się będzie układem samoczynnego załączania rezerwy SZR. W systemie zasilania nie przewiduje się agregatu prądotwórczego.. Trasy linii kablowych nn-0,4kv oraz lokalizacje urządzeń pokazano na planie sieci zewnętrznych. Projekt przyłącza SN na terenie PKP zostanie opracowany przez firmę PKP Energetyka Rozdział energii elektrycznej nn 0,4kV Główny rozdział energii zrealizowany zostanie w rozdzielni głównej RGA, zlokalizowanej w oddzielnym pomieszczeniu technicznym na poz. -1 w budynku A. Z rozdzielni RGA zasilane będą bezpośrednio wszystkie podrozdzielnie zasilające i sterujące oraz urządzenia technologiczne większej mocy w budynku A oraz rozdzielnica główna RGB zlokalizowana na poz -1 w budynku B. Rozdzielnię główną RGA podzielono na części umożliwiające realizację wyłączeń pożarowych. Przewidziano wyłączniki pożarowe GPW-A dla budynku A oraz GWP-B dla budynku B. Oba wyłączniki GWP wprowadzono do rozdzielnicy RGA. W rozdzielni RGA zasilono z przed wyłączników głównych rozdzielnice wentylacji pożarowej RWPA (dla budynku A) i RWPB (dla budynku B). Rozdzielnie zaprojektowano jako zestawy szafowe przyścienne blaszane o stopniu ochrony IP30. Odbiory administracyjne (ogólnobudynkowe) zasilono z rozdzielnic RP, natomiast dla najemców przewidziano rozdzielnice najemców RN Kompensacja mocy biernej W pomieszczeniu rozdzielnicy RGA na poz -1 budnyku A zaprojektowano baterię kondensatorów o mocy 350kvar a w pomieszczeniu rozdzielnicy RGB na poz -1 budnyku B baterię kondensatorów o mocy 160kvar.

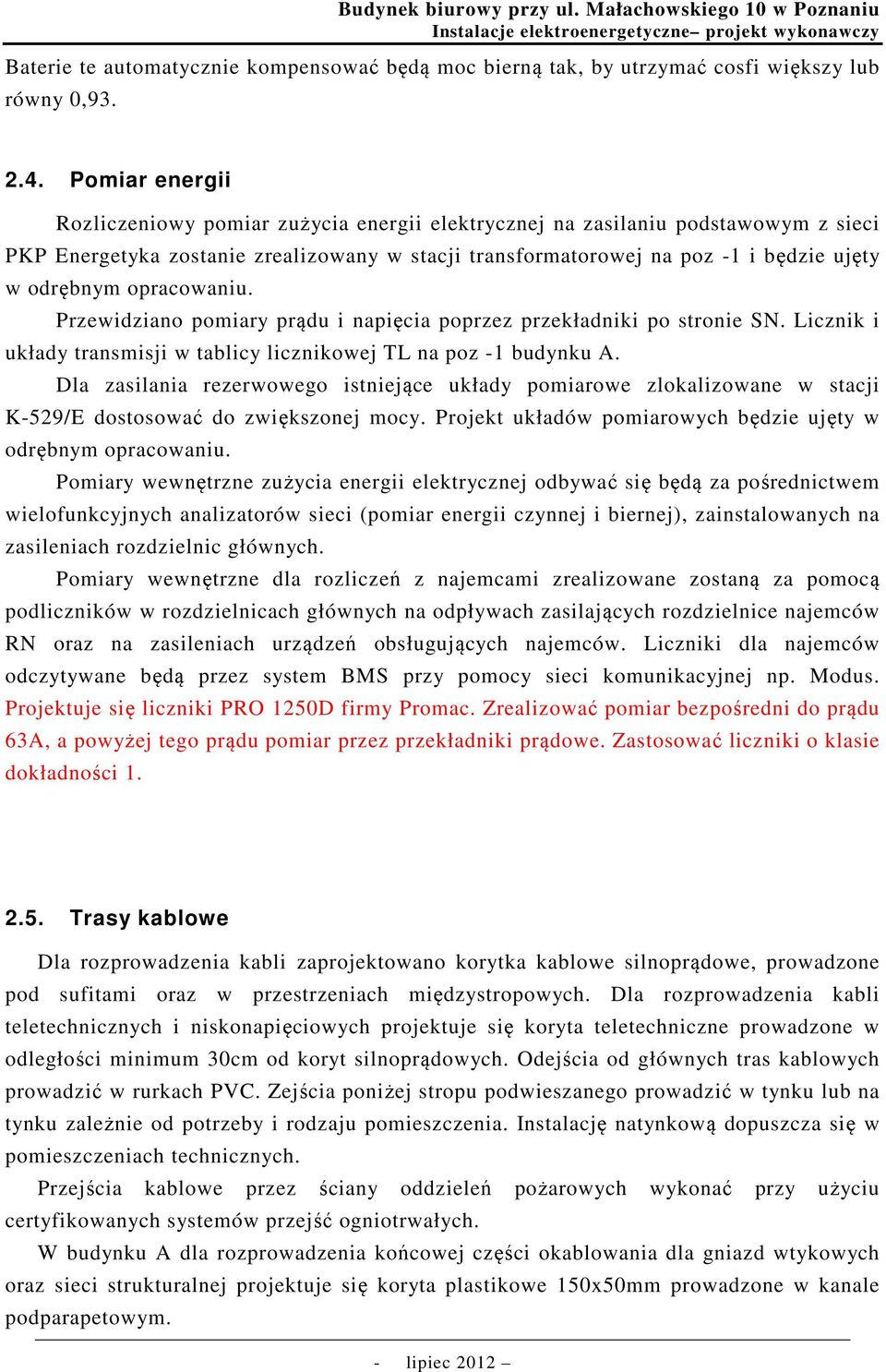

7 Baterie te automatycznie kompensować będą moc bierną tak, by utrzymać cosfi większy lub równy 0, Pomiar energii Rozliczeniowy pomiar zużycia energii elektrycznej na zasilaniu podstawowym z sieci PKP Energetyka zostanie zrealizowany w stacji transformatorowej na poz -1 i będzie ujęty w odrębnym opracowaniu. Przewidziano pomiary prądu i napięcia poprzez przekładniki po stronie SN. Licznik i układy transmisji w tablicy licznikowej TL na poz -1 budynku A. Dla zasilania rezerwowego istniejące układy pomiarowe zlokalizowane w stacji K-529/E dostosować do zwiększonej mocy. Projekt układów pomiarowych będzie ujęty w odrębnym opracowaniu. Pomiary wewnętrzne zużycia energii elektrycznej odbywać się będą za pośrednictwem wielofunkcyjnych analizatorów sieci (pomiar energii czynnej i biernej), zainstalowanych na zasileniach rozdzielnic głównych. Pomiary wewnętrzne dla rozliczeń z najemcami zrealizowane zostaną za pomocą podliczników w rozdzielnicach głównych na odpływach zasilających rozdzielnice najemców RN oraz na zasileniach urządzeń obsługujących najemców. Liczniki dla najemców odczytywane będą przez system BMS przy pomocy sieci komunikacyjnej np. Modus. Projektuje się liczniki PRO 1250D firmy Promac. Zrealizować pomiar bezpośredni do prądu 63A, a powyżej tego prądu pomiar przez przekładniki prądowe. Zastosować liczniki o klasie dokładności Trasy kablowe Dla rozprowadzenia kabli zaprojektowano korytka kablowe silnoprądowe, prowadzone pod sufitami oraz w przestrzeniach międzystropowych. Dla rozprowadzenia kabli teletechnicznych i niskonapięciowych projektuje się koryta teletechniczne prowadzone w odległości minimum 30cm od koryt silnoprądowych. Odejścia od głównych tras kablowych prowadzić w rurkach PVC. Zejścia poniżej stropu podwieszanego prowadzić w tynku lub na tynku zależnie od potrzeby i rodzaju pomieszczenia. Instalację natynkową dopuszcza się w pomieszczeniach technicznych. Przejścia kablowe przez ściany oddzieleń pożarowych wykonać przy użyciu certyfikowanych systemów przejść ogniotrwałych. W budynku A dla rozprowadzenia końcowej części okablowania dla gniazd wtykowych oraz sieci strukturalnej projektuje się koryta plastikowe 150x50mm prowadzone w kanale podparapetowym.

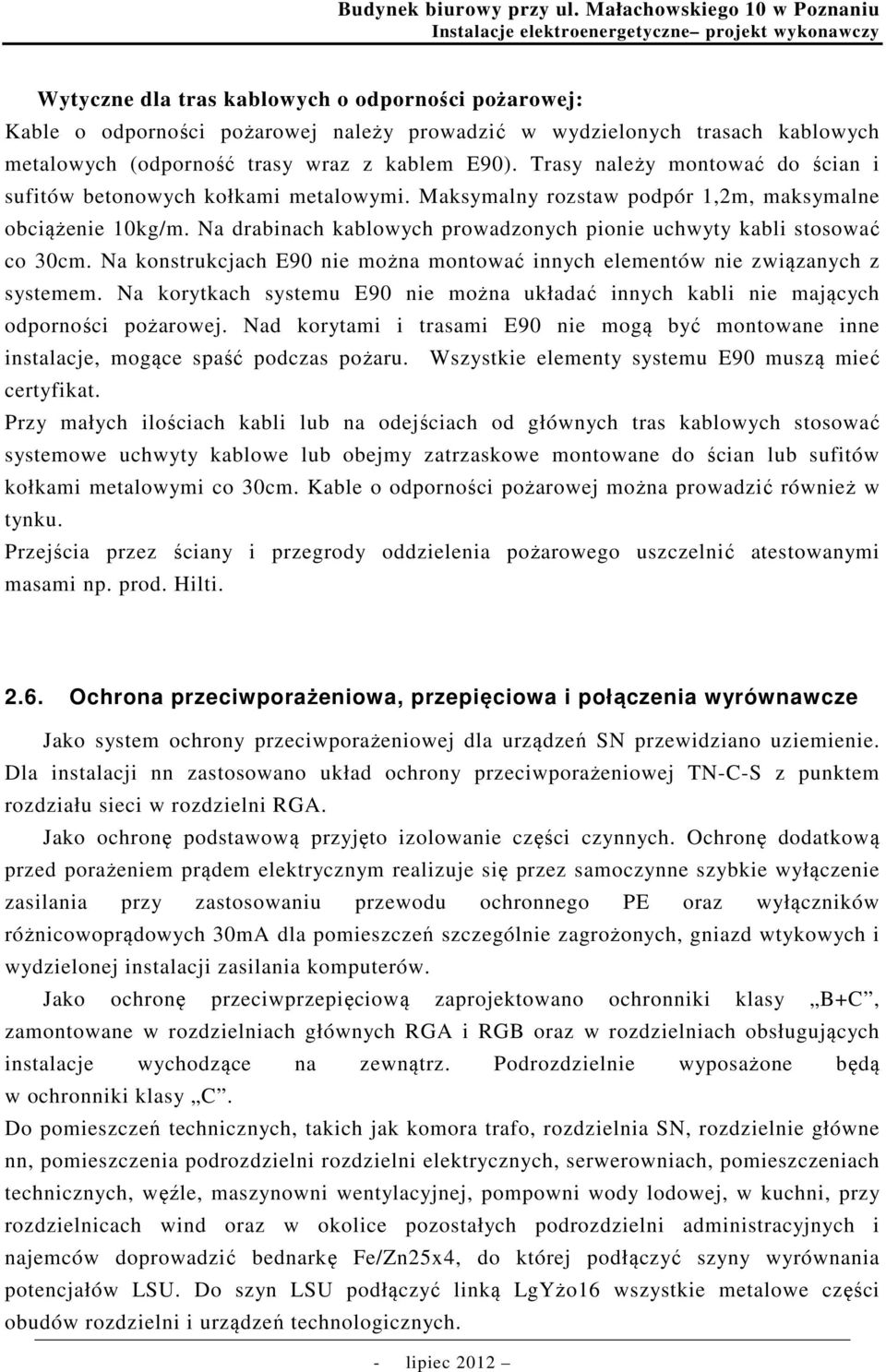

8 Wytyczne dla tras kablowych o odporności pożarowej: Kable o odporności pożarowej należy prowadzić w wydzielonych trasach kablowych metalowych (odporność trasy wraz z kablem E90). Trasy należy montować do ścian i sufitów betonowych kołkami metalowymi. Maksymalny rozstaw podpór 1,2m, maksymalne obciążenie 10kg/m. Na drabinach kablowych prowadzonych pionie uchwyty kabli stosować co 30cm. Na konstrukcjach E90 nie można montować innych elementów nie związanych z systemem. Na korytkach systemu E90 nie można układać innych kabli nie mających odporności pożarowej. Nad korytami i trasami E90 nie mogą być montowane inne instalacje, mogące spaść podczas pożaru. Wszystkie elementy systemu E90 muszą mieć certyfikat. Przy małych ilościach kabli lub na odejściach od głównych tras kablowych stosować systemowe uchwyty kablowe lub obejmy zatrzaskowe montowane do ścian lub sufitów kołkami metalowymi co 30cm. Kable o odporności pożarowej można prowadzić również w tynku. Przejścia przez ściany i przegrody oddzielenia pożarowego uszczelnić atestowanymi masami np. prod. Hilti Ochrona przeciwporażeniowa, przepięciowa i połączenia wyrównawcze Jako system ochrony przeciwporażeniowej dla urządzeń SN przewidziano uziemienie. Dla instalacji nn zastosowano układ ochrony przeciwporażeniowej TN-C-S z punktem rozdziału sieci w rozdzielni RGA. Jako ochronę podstawową przyjęto izolowanie części czynnych. Ochronę dodatkową przed porażeniem prądem elektrycznym realizuje się przez samoczynne szybkie wyłączenie zasilania przy zastosowaniu przewodu ochronnego PE oraz wyłączników różnicowoprądowych 30mA dla pomieszczeń szczególnie zagrożonych, gniazd wtykowych i wydzielonej instalacji zasilania komputerów. Jako ochronę przeciwprzepięciową zaprojektowano ochronniki klasy B+C, zamontowane w rozdzielniach głównych RGA i RGB oraz w rozdzielniach obsługujących instalacje wychodzące na zewnątrz. Podrozdzielnie wyposażone będą w ochronniki klasy C. Do pomieszczeń technicznych, takich jak komora trafo, rozdzielnia SN, rozdzielnie główne nn, pomieszczenia podrozdzielni rozdzielni elektrycznych, serwerowniach, pomieszczeniach technicznych, węźle, maszynowni wentylacyjnej, pompowni wody lodowej, w kuchni, przy rozdzielnicach wind oraz w okolice pozostałych podrozdzielni administracyjnych i najemców doprowadzić bednarkę Fe/Zn25x4, do której podłączyć szyny wyrównania potencjałów LSU. Do szyn LSU podłączyć linką LgYżo16 wszystkie metalowe części obudów rozdzielni i urządzeń technologicznych.

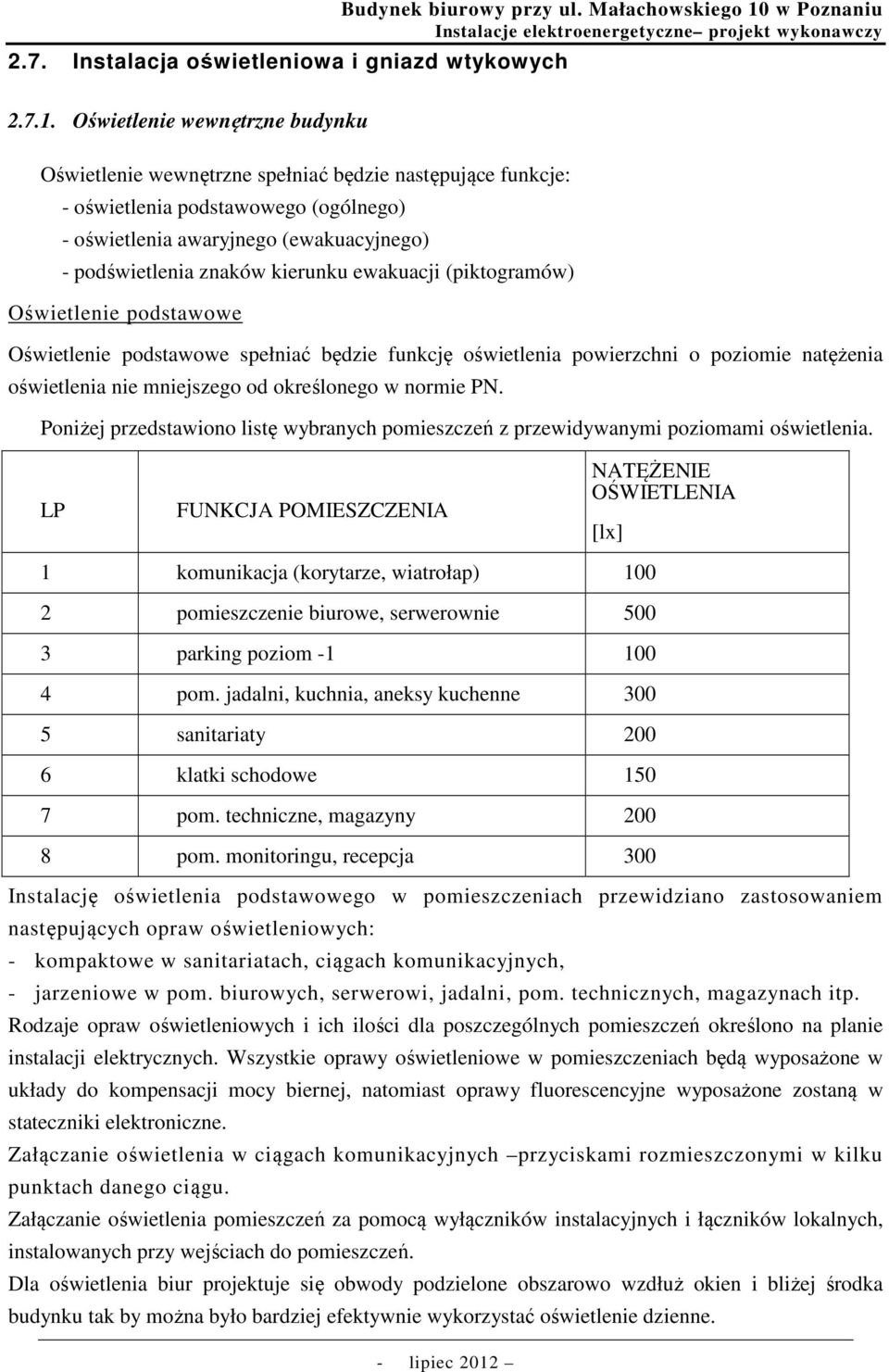

9 2.7. Instalacja oświetleniowa i gniazd wtykowych Budynek biurowy przy ul. Małachowskiego 10 w Poznaniu Oświetlenie wewnętrzne budynku Oświetlenie wewnętrzne spełniać będzie następujące funkcje: - oświetlenia podstawowego (ogólnego) - oświetlenia awaryjnego (ewakuacyjnego) - podświetlenia znaków kierunku ewakuacji (piktogramów) Oświetlenie podstawowe Oświetlenie podstawowe spełniać będzie funkcję oświetlenia powierzchni o poziomie natężenia oświetlenia nie mniejszego od określonego w normie PN. Poniżej przedstawiono listę wybranych pomieszczeń z przewidywanymi poziomami oświetlenia. LP FUNKCJA POMIESZCZENIA NATĘŻENIE OŚWIETLENIA [lx] 1 komunikacja (korytarze, wiatrołap) pomieszczenie biurowe, serwerownie parking poziom pom. jadalni, kuchnia, aneksy kuchenne sanitariaty klatki schodowe pom. techniczne, magazyny pom. monitoringu, recepcja 300 Instalację oświetlenia podstawowego w pomieszczeniach przewidziano zastosowaniem następujących opraw oświetleniowych: - kompaktowe w sanitariatach, ciągach komunikacyjnych, - jarzeniowe w pom. biurowych, serwerowi, jadalni, pom. technicznych, magazynach itp. Rodzaje opraw oświetleniowych i ich ilości dla poszczególnych pomieszczeń określono na planie instalacji elektrycznych. Wszystkie oprawy oświetleniowe w pomieszczeniach będą wyposażone w układy do kompensacji mocy biernej, natomiast oprawy fluorescencyjne wyposażone zostaną w stateczniki elektroniczne. Załączanie oświetlenia w ciągach komunikacyjnych przyciskami rozmieszczonymi w kilku punktach danego ciągu. Załączanie oświetlenia pomieszczeń za pomocą wyłączników instalacyjnych i łączników lokalnych, instalowanych przy wejściach do pomieszczeń. Dla oświetlenia biur projektuje się obwody podzielone obszarowo wzdłuż okien i bliżej środka budynku tak by można było bardziej efektywnie wykorzystać oświetlenie dzienne.

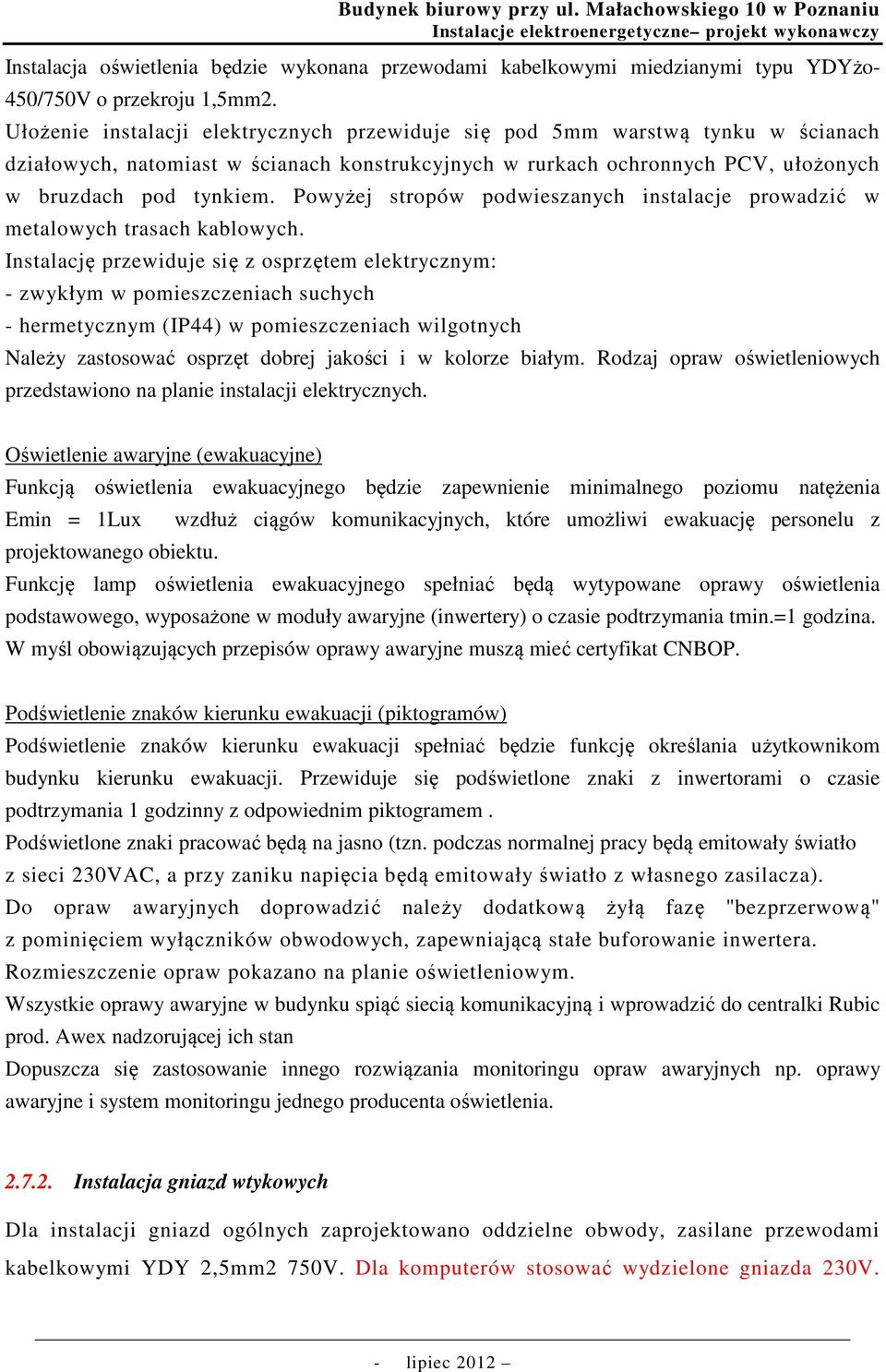

10 Instalacja oświetlenia będzie wykonana przewodami kabelkowymi miedzianymi typu YDYżo- 450/750V o przekroju 1,5mm2. Ułożenie instalacji elektrycznych przewiduje się pod 5mm warstwą tynku w ścianach działowych, natomiast w ścianach konstrukcyjnych w rurkach ochronnych PCV, ułożonych w bruzdach pod tynkiem. Powyżej stropów podwieszanych instalacje prowadzić w metalowych trasach kablowych. Instalację przewiduje się z osprzętem elektrycznym: - zwykłym w pomieszczeniach suchych - hermetycznym (IP44) w pomieszczeniach wilgotnych Należy zastosować osprzęt dobrej jakości i w kolorze białym. Rodzaj opraw oświetleniowych przedstawiono na planie instalacji elektrycznych. Oświetlenie awaryjne (ewakuacyjne) Funkcją oświetlenia ewakuacyjnego będzie zapewnienie minimalnego poziomu natężenia Emin = 1Lux wzdłuż ciągów komunikacyjnych, które umożliwi ewakuację personelu z projektowanego obiektu. Funkcję lamp oświetlenia ewakuacyjnego spełniać będą wytypowane oprawy oświetlenia podstawowego, wyposażone w moduły awaryjne (inwertery) o czasie podtrzymania tmin.=1 godzina. W myśl obowiązujących przepisów oprawy awaryjne muszą mieć certyfikat CNBOP. Podświetlenie znaków kierunku ewakuacji (piktogramów) Podświetlenie znaków kierunku ewakuacji spełniać będzie funkcję określania użytkownikom budynku kierunku ewakuacji. Przewiduje się podświetlone znaki z inwertorami o czasie podtrzymania 1 godzinny z odpowiednim piktogramem. Podświetlone znaki pracować będą na jasno (tzn. podczas normalnej pracy będą emitowały światło z sieci 230VAC, a przy zaniku napięcia będą emitowały światło z własnego zasilacza). Do opraw awaryjnych doprowadzić należy dodatkową żyłą fazę "bezprzerwową" z pominięciem wyłączników obwodowych, zapewniającą stałe buforowanie inwertera. Rozmieszczenie opraw pokazano na planie oświetleniowym. Wszystkie oprawy awaryjne w budynku spiąć siecią komunikacyjną i wprowadzić do centralki Rubic prod. Awex nadzorującej ich stan Dopuszcza się zastosowanie innego rozwiązania monitoringu opraw awaryjnych np. oprawy awaryjne i system monitoringu jednego producenta oświetlenia Instalacja gniazd wtykowych Dla instalacji gniazd ogólnych zaprojektowano oddzielne obwody, zasilane przewodami kabelkowymi YDY 2,5mm2 750V. Dla komputerów stosować wydzielone gniazda 230V.

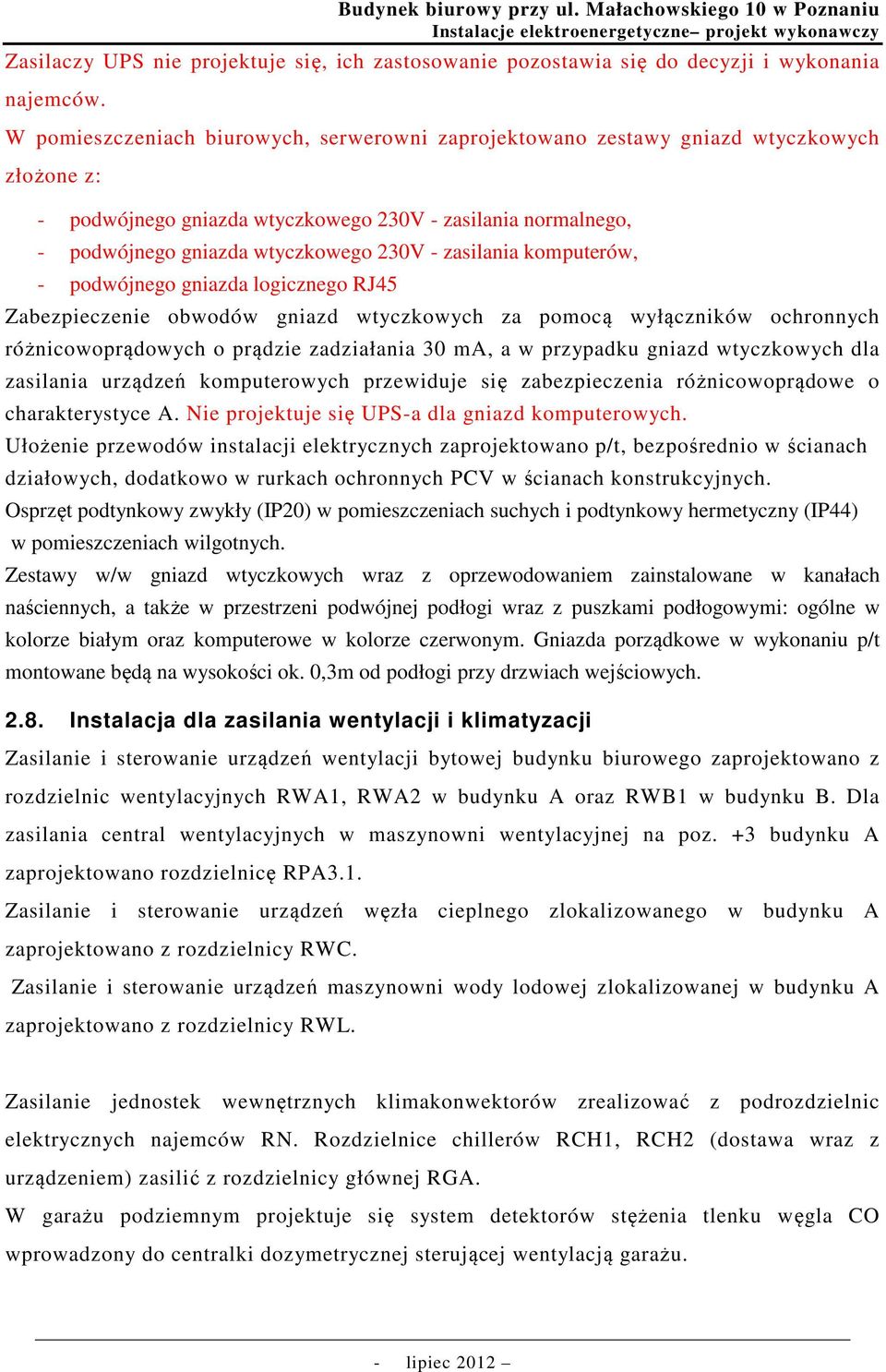

11 Zasilaczy UPS nie projektuje się, ich zastosowanie pozostawia się do decyzji i wykonania najemców. W pomieszczeniach biurowych, serwerowni zaprojektowano zestawy gniazd wtyczkowych złożone z: - podwójnego gniazda wtyczkowego 230V - zasilania normalnego, - podwójnego gniazda wtyczkowego 230V - zasilania komputerów, - podwójnego gniazda logicznego RJ45 Zabezpieczenie obwodów gniazd wtyczkowych za pomocą wyłączników ochronnych różnicowoprądowych o prądzie zadziałania 30 ma, a w przypadku gniazd wtyczkowych dla zasilania urządzeń komputerowych przewiduje się zabezpieczenia różnicowoprądowe o charakterystyce A. Nie projektuje się UPS-a dla gniazd komputerowych. Ułożenie przewodów instalacji elektrycznych zaprojektowano p/t, bezpośrednio w ścianach działowych, dodatkowo w rurkach ochronnych PCV w ścianach konstrukcyjnych. Osprzęt podtynkowy zwykły (IP20) w pomieszczeniach suchych i podtynkowy hermetyczny (IP44) w pomieszczeniach wilgotnych. Zestawy w/w gniazd wtyczkowych wraz z oprzewodowaniem zainstalowane w kanałach naściennych, a także w przestrzeni podwójnej podłogi wraz z puszkami podłogowymi: ogólne w kolorze białym oraz komputerowe w kolorze czerwonym. Gniazda porządkowe w wykonaniu p/t montowane będą na wysokości ok. 0,3m od podłogi przy drzwiach wejściowych Instalacja dla zasilania wentylacji i klimatyzacji Zasilanie i sterowanie urządzeń wentylacji bytowej budynku biurowego zaprojektowano z rozdzielnic wentylacyjnych RWA1, RWA2 w budynku A oraz RWB1 w budynku B. Dla zasilania central wentylacyjnych w maszynowni wentylacyjnej na poz. +3 budynku A zaprojektowano rozdzielnicę RPA3.1. Zasilanie i sterowanie urządzeń węzła cieplnego zlokalizowanego w budynku A zaprojektowano z rozdzielnicy RWC. Zasilanie i sterowanie urządzeń maszynowni wody lodowej zlokalizowanej w budynku A zaprojektowano z rozdzielnicy RWL. Zasilanie jednostek wewnętrznych klimakonwektorów zrealizować z podrozdzielnic elektrycznych najemców RN. Rozdzielnice chillerów RCH1, RCH2 (dostawa wraz z urządzeniem) zasilić z rozdzielnicy głównej RGA. W garażu podziemnym projektuje się system detektorów stężenia tlenku węgla CO wprowadzony do centralki dozymetrycznej sterującej wentylacją garażu.

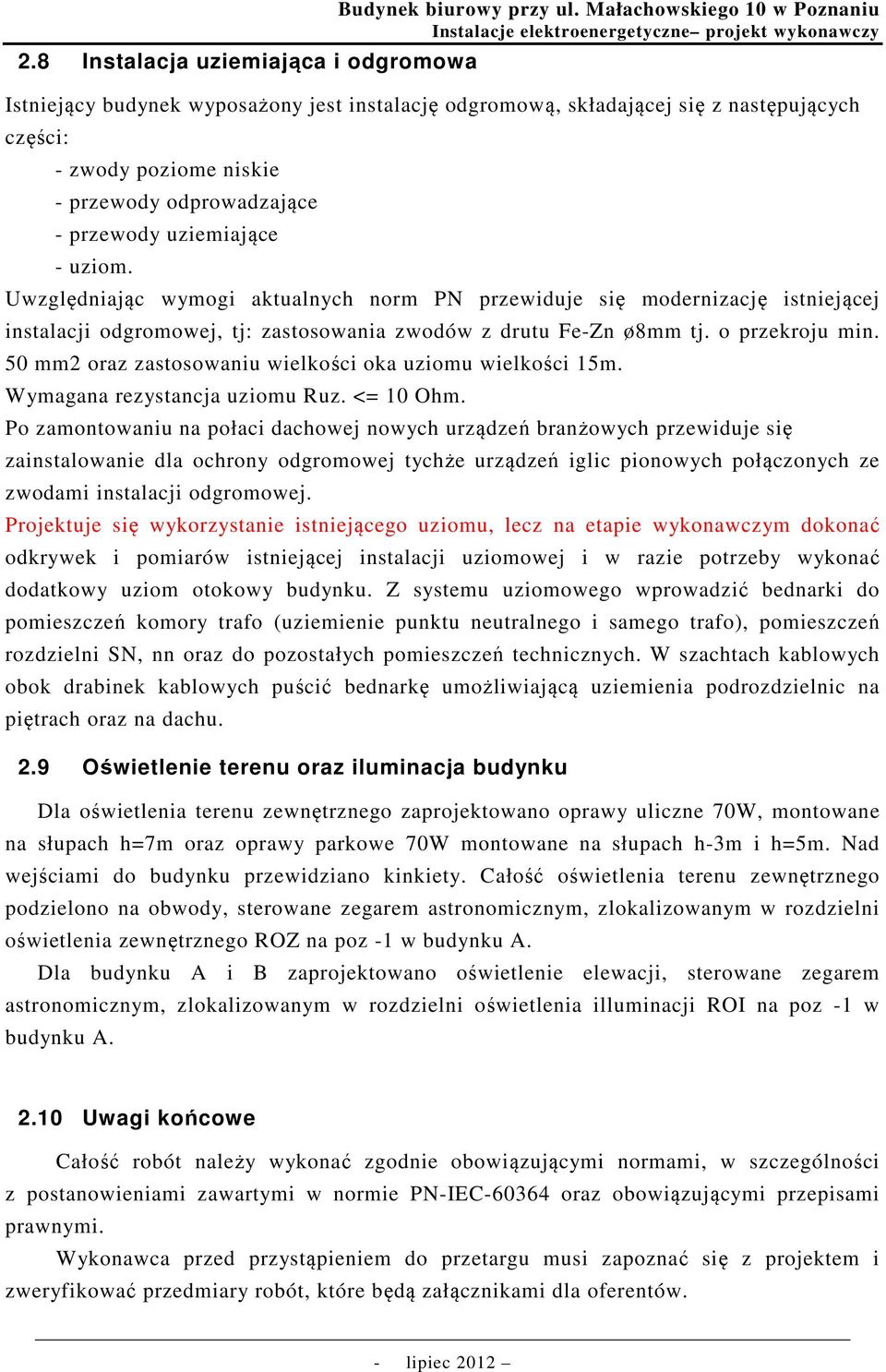

12 2.8 Instalacja uziemiająca i odgromowa Budynek biurowy przy ul. Małachowskiego 10 w Poznaniu Istniejący budynek wyposażony jest instalację odgromową, składającej się z następujących części: - zwody poziome niskie - przewody odprowadzające - przewody uziemiające - uziom. Uwzględniając wymogi aktualnych norm PN przewiduje się modernizację istniejącej instalacji odgromowej, tj: zastosowania zwodów z drutu Fe-Zn ø8mm tj. o przekroju min. 50 mm2 oraz zastosowaniu wielkości oka uziomu wielkości 15m. Wymagana rezystancja uziomu Ruz. <= 10 Ohm. Po zamontowaniu na połaci dachowej nowych urządzeń branżowych przewiduje się zainstalowanie dla ochrony odgromowej tychże urządzeń iglic pionowych połączonych ze zwodami instalacji odgromowej. Projektuje się wykorzystanie istniejącego uziomu, lecz na etapie wykonawczym dokonać odkrywek i pomiarów istniejącej instalacji uziomowej i w razie potrzeby wykonać dodatkowy uziom otokowy budynku. Z systemu uziomowego wprowadzić bednarki do pomieszczeń komory trafo (uziemienie punktu neutralnego i samego trafo), pomieszczeń rozdzielni SN, nn oraz do pozostałych pomieszczeń technicznych. W szachtach kablowych obok drabinek kablowych puścić bednarkę umożliwiającą uziemienia podrozdzielnic na piętrach oraz na dachu. 2.9 Oświetlenie terenu oraz iluminacja budynku Dla oświetlenia terenu zewnętrznego zaprojektowano oprawy uliczne 70W, montowane na słupach h=7m oraz oprawy parkowe 70W montowane na słupach h-3m i h=5m. Nad wejściami do budynku przewidziano kinkiety. Całość oświetlenia terenu zewnętrznego podzielono na obwody, sterowane zegarem astronomicznym, zlokalizowanym w rozdzielni oświetlenia zewnętrznego ROZ na poz -1 w budynku A. Dla budynku A i B zaprojektowano oświetlenie elewacji, sterowane zegarem astronomicznym, zlokalizowanym w rozdzielni oświetlenia illuminacji ROI na poz -1 w budynku A Uwagi końcowe Całość robót należy wykonać zgodnie obowiązującymi normami, w szczególności z postanowieniami zawartymi w normie PN-IEC oraz obowiązującymi przepisami prawnymi. Wykonawca przed przystąpieniem do przetargu musi zapoznać się z projektem i zweryfikować przedmiary robót, które będą załącznikami dla oferentów.

13 2.11 Bilans elektroenergetyczny, zestawienia obwodów i zestawienia materiałów
