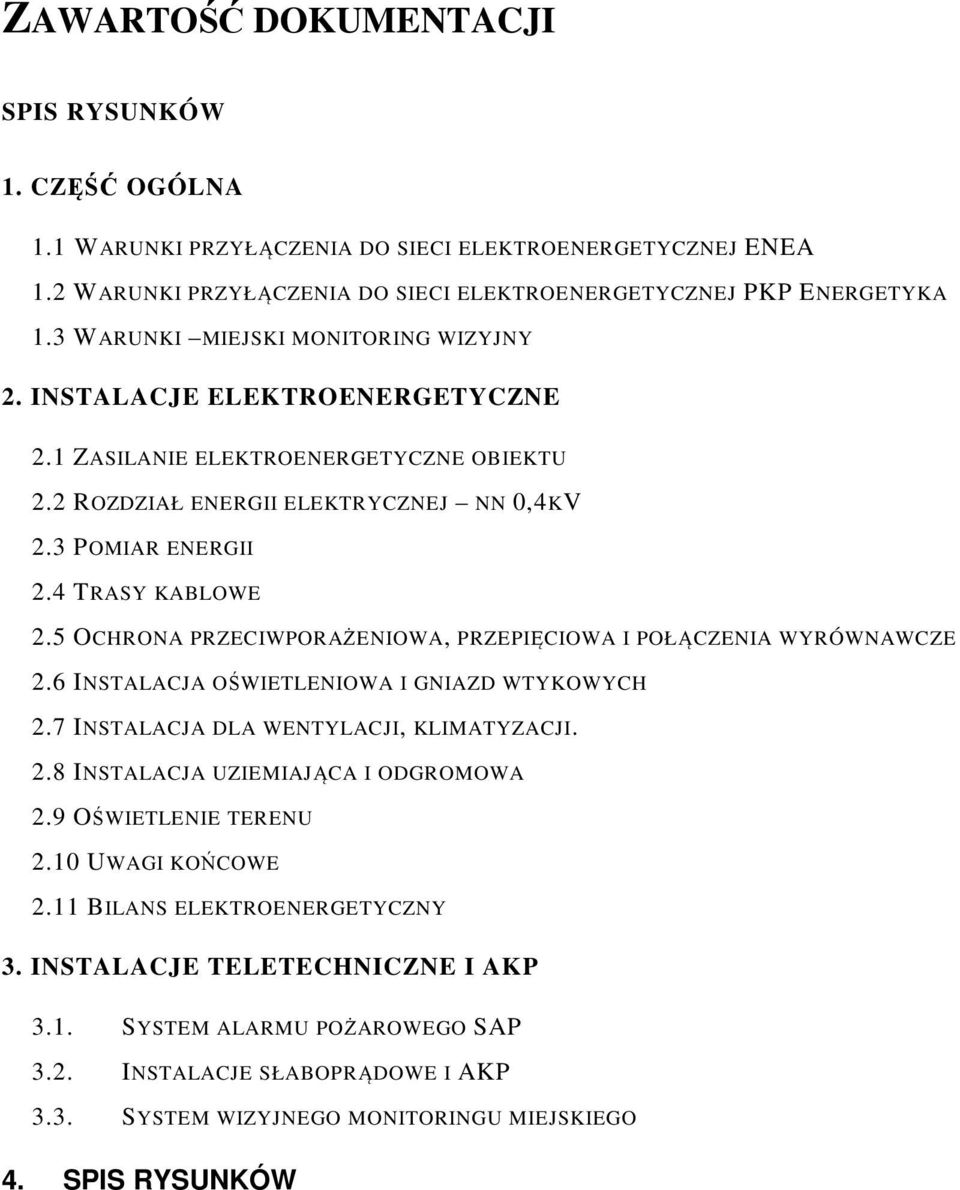

1 ZAWARTOŚĆ DOKUMENTACJI SPIS RYSUNKÓW 1. CZĘŚĆ OGÓLNA 1.1 WARUNKI PRZYŁĄCZENIA DO SIECI ELEKTROENERGETYCZNEJ ENEA 1.2 WARUNKI PRZYŁĄCZENIA DO SIECI ELEKTROENERGETYCZNEJ PKP ENERGETYKA 1.3 WARUNKI MIEJSKI MONITORING WIZYJNY 2. INSTALACJE ELEKTROENERGETYCZNE 2.1 ZASILANIE ELEKTROENERGETYCZNE OBIEKTU 2.2 ROZDZIAŁ ENERGII ELEKTRYCZNEJ NN 0,4KV 2.3 POMIAR ENERGII 2.4 TRASY KABLOWE 2.5 OCHRONA PRZECIWPORAŻENIOWA, PRZEPIĘCIOWA I POŁĄCZENIA WYRÓWNAWCZE 2.6 INSTALACJA OŚWIETLENIOWA I GNIAZD WTYKOWYCH 2.7 INSTALACJA DLA WENTYLACJI, KLIMATYZACJI. 2.8 INSTALACJA UZIEMIAJĄCA I ODGROMOWA 2.9 OŚWIETLENIE TERENU 2.10 UWAGI KOŃCOWE 2.11 BILANS ELEKTROENERGETYCZNY 3. INSTALACJE TELETECHNICZNE I AKP 3.1. SYSTEM ALARMU POŻAROWEGO SAP 3.2. INSTALACJE SŁABOPRĄDOWE I AKP 3.3. SYSTEM WIZYJNEGO MONITORINGU MIEJSKIEGO 4. SPIS RYSUNKÓW

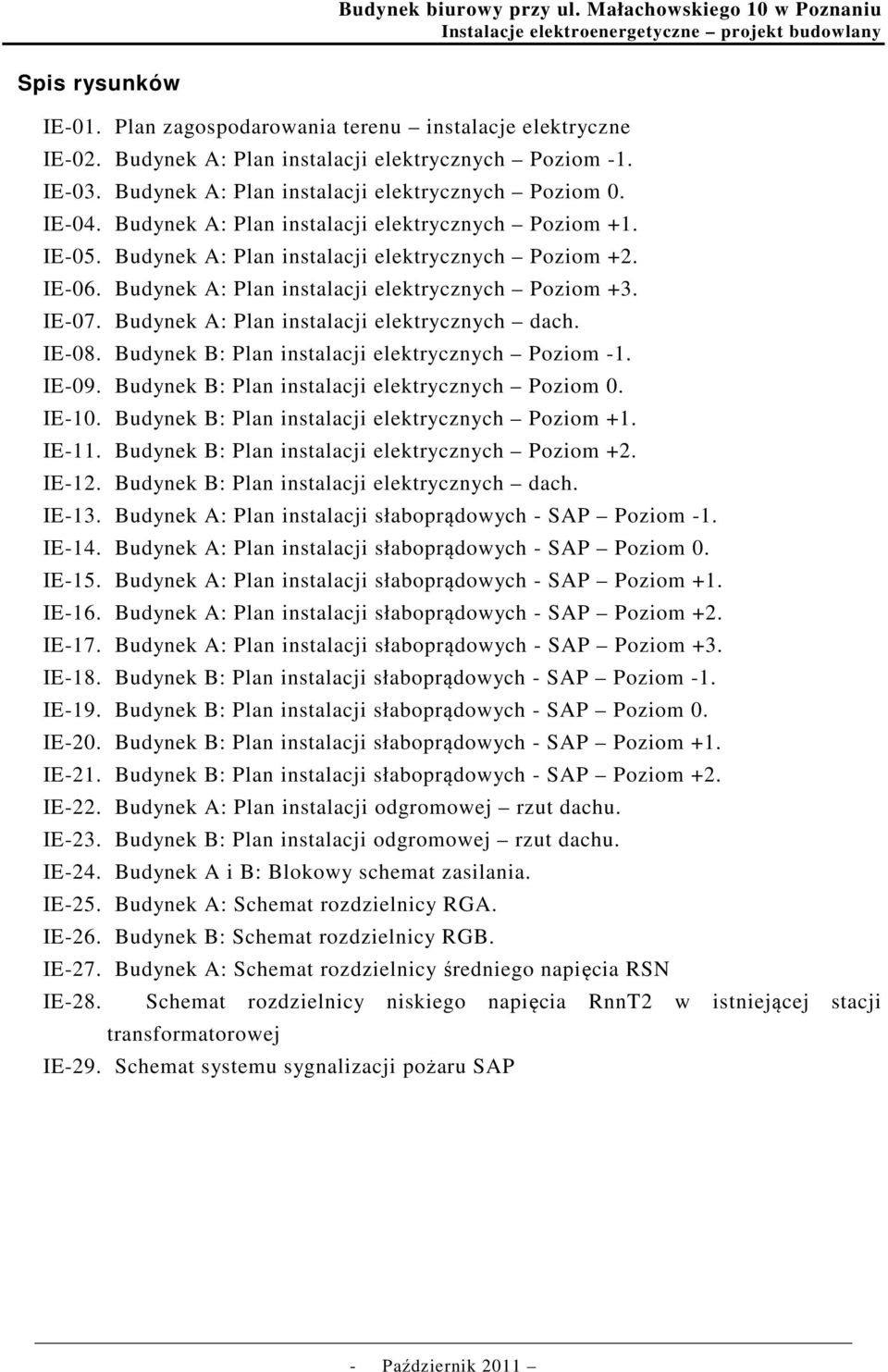

2 Spis rysunków IE-01. Plan zagospodarowania terenu instalacje elektryczne IE-02. Budynek A: Plan instalacji elektrycznych Poziom -1. IE-03. Budynek A: Plan instalacji elektrycznych Poziom 0. IE-04. Budynek A: Plan instalacji elektrycznych Poziom +1. IE-05. Budynek A: Plan instalacji elektrycznych Poziom +2. IE-06. Budynek A: Plan instalacji elektrycznych Poziom +3. IE-07. Budynek A: Plan instalacji elektrycznych dach. IE-08. Budynek B: Plan instalacji elektrycznych Poziom -1. IE-09. Budynek B: Plan instalacji elektrycznych Poziom 0. IE-10. Budynek B: Plan instalacji elektrycznych Poziom +1. IE-11. Budynek B: Plan instalacji elektrycznych Poziom +2. IE-12. Budynek B: Plan instalacji elektrycznych dach. IE-13. Budynek A: Plan instalacji słaboprądowych - SAP Poziom -1. IE-14. Budynek A: Plan instalacji słaboprądowych - SAP Poziom 0. IE-15. Budynek A: Plan instalacji słaboprądowych - SAP Poziom +1. IE-16. Budynek A: Plan instalacji słaboprądowych - SAP Poziom +2. IE-17. Budynek A: Plan instalacji słaboprądowych - SAP Poziom +3. IE-18. Budynek B: Plan instalacji słaboprądowych - SAP Poziom -1. IE-19. Budynek B: Plan instalacji słaboprądowych - SAP Poziom 0. IE-20. Budynek B: Plan instalacji słaboprądowych - SAP Poziom +1. IE-21. Budynek B: Plan instalacji słaboprądowych - SAP Poziom +2. IE-22. Budynek A: Plan instalacji odgromowej rzut dachu. IE-23. Budynek B: Plan instalacji odgromowej rzut dachu. IE-24. Budynek A i B: Blokowy schemat zasilania. IE-25. Budynek A: Schemat rozdzielnicy RGA. IE-26. Budynek B: Schemat rozdzielnicy RGB. IE-27. Budynek A: Schemat rozdzielnicy średniego napięcia RSN IE-28. Schemat rozdzielnicy niskiego napięcia RnnT2 w istniejącej stacji transformatorowej IE-29. Schemat systemu sygnalizacji pożaru SAP

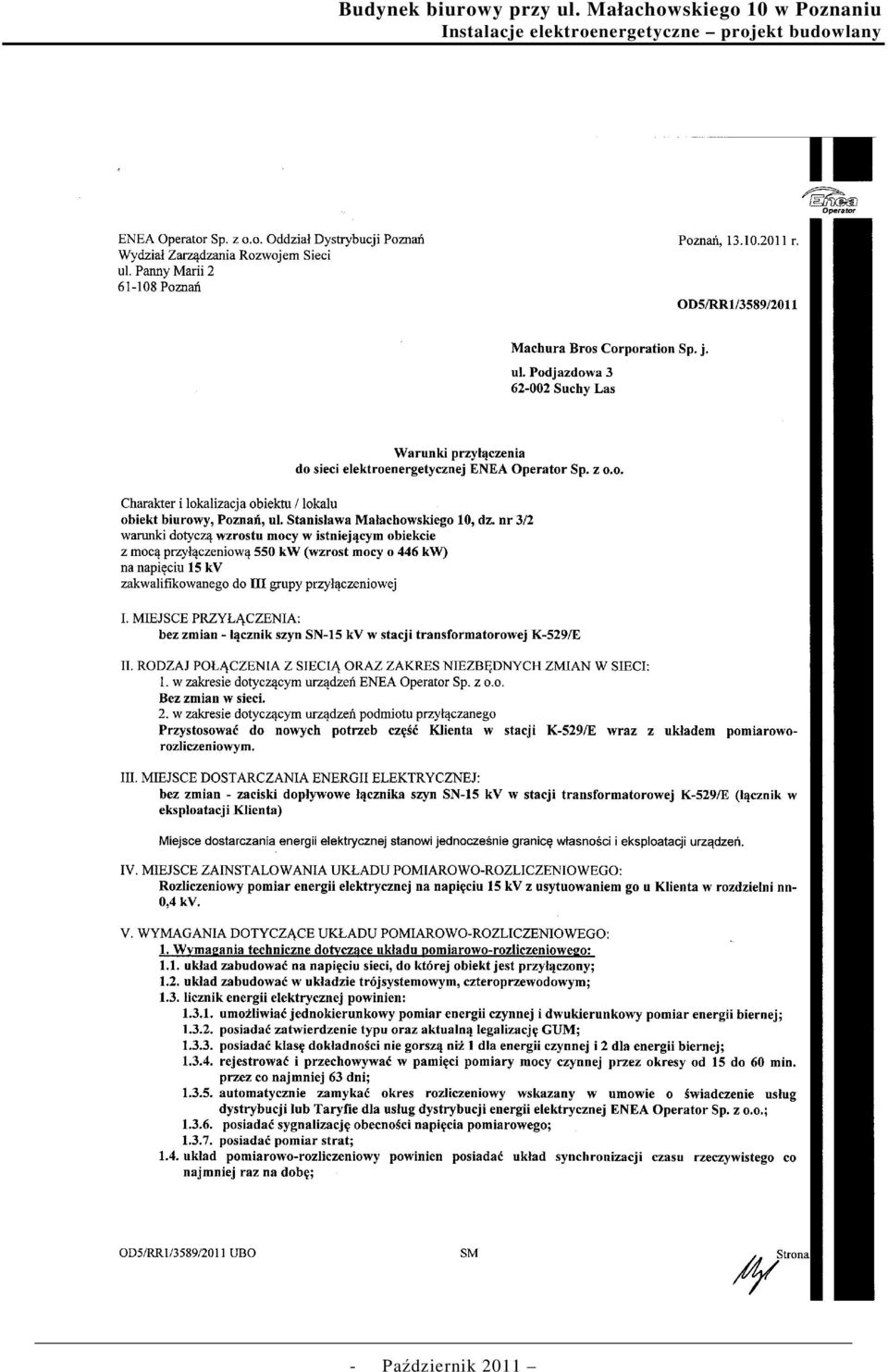

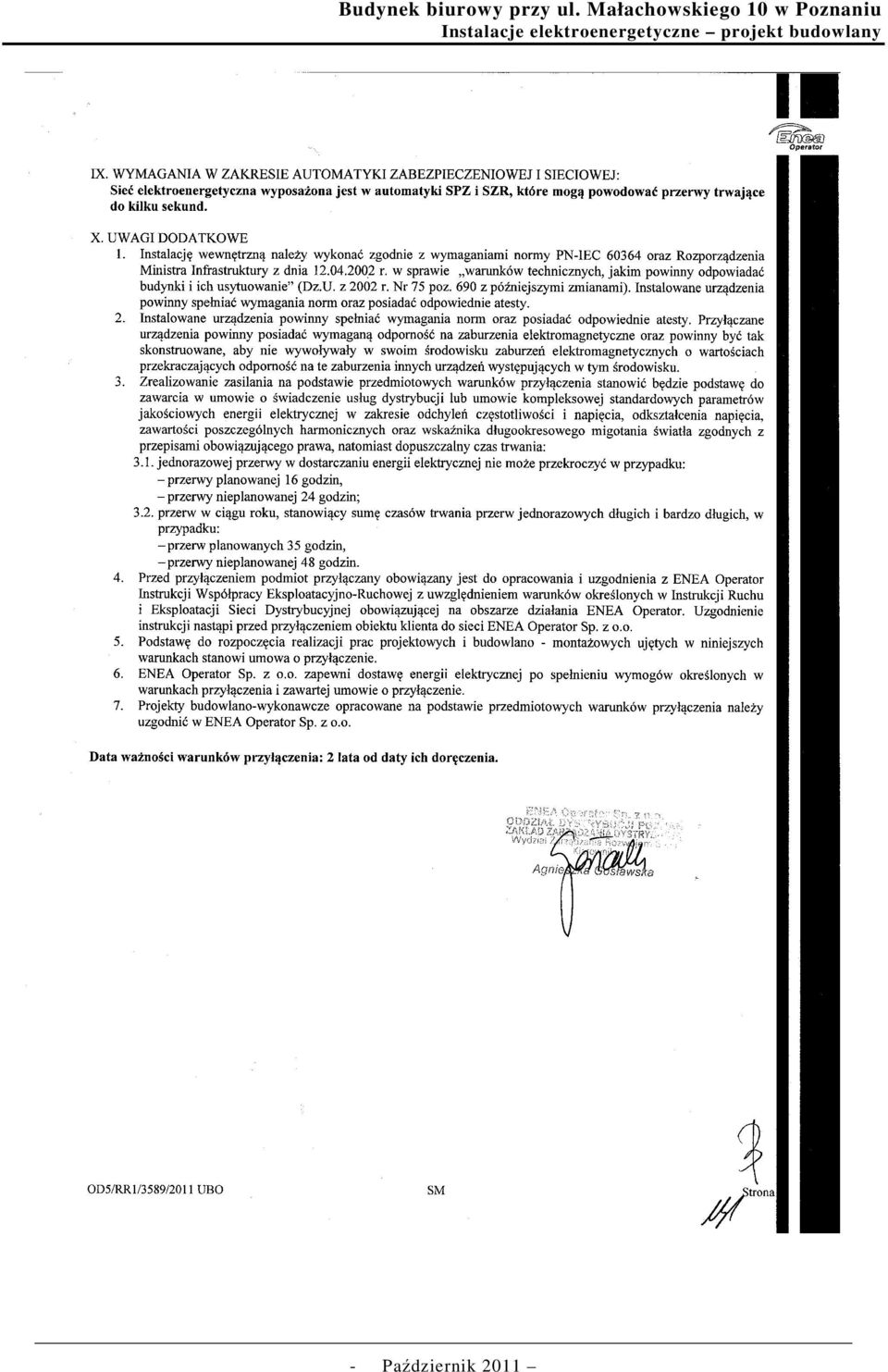

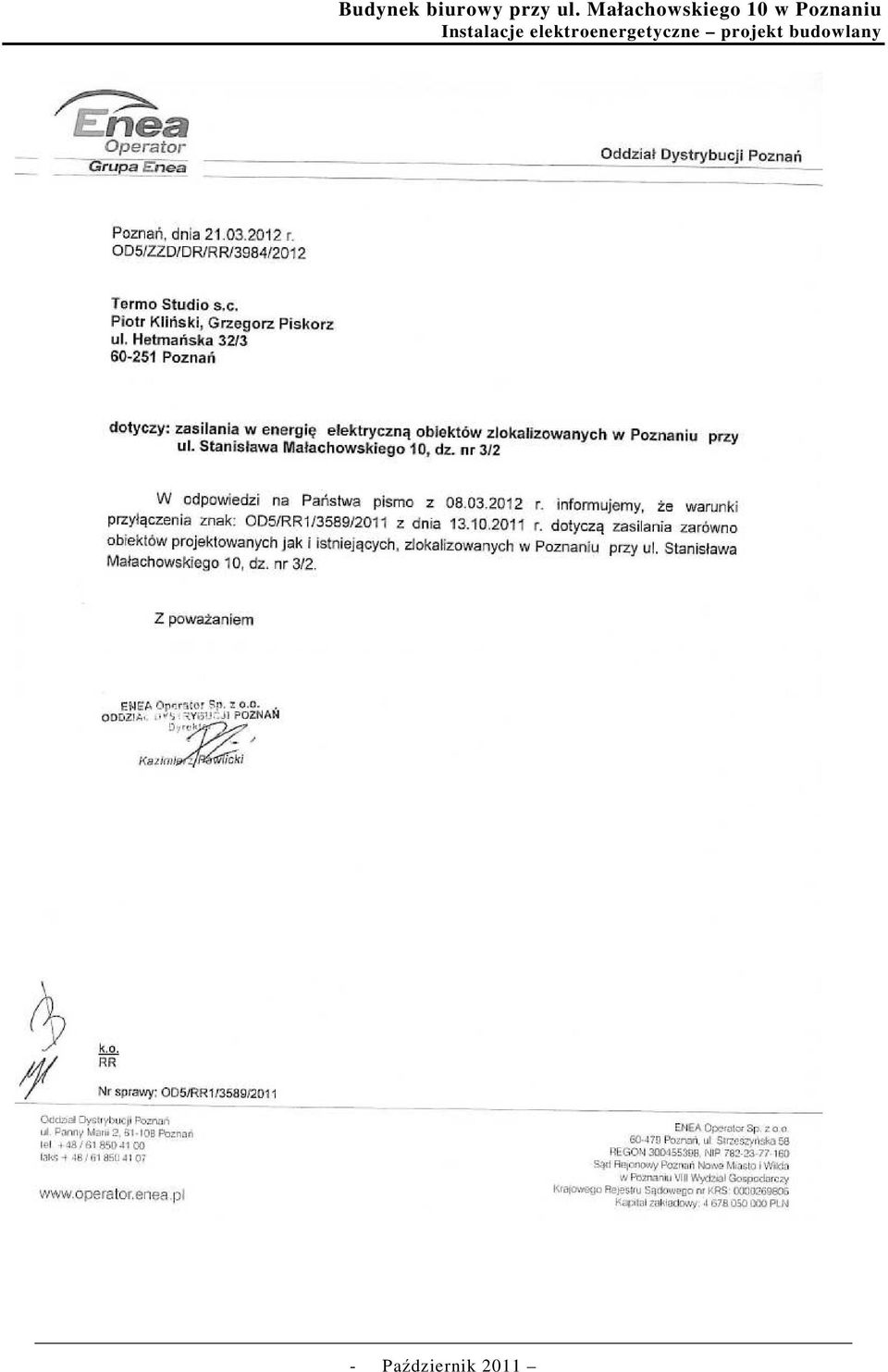

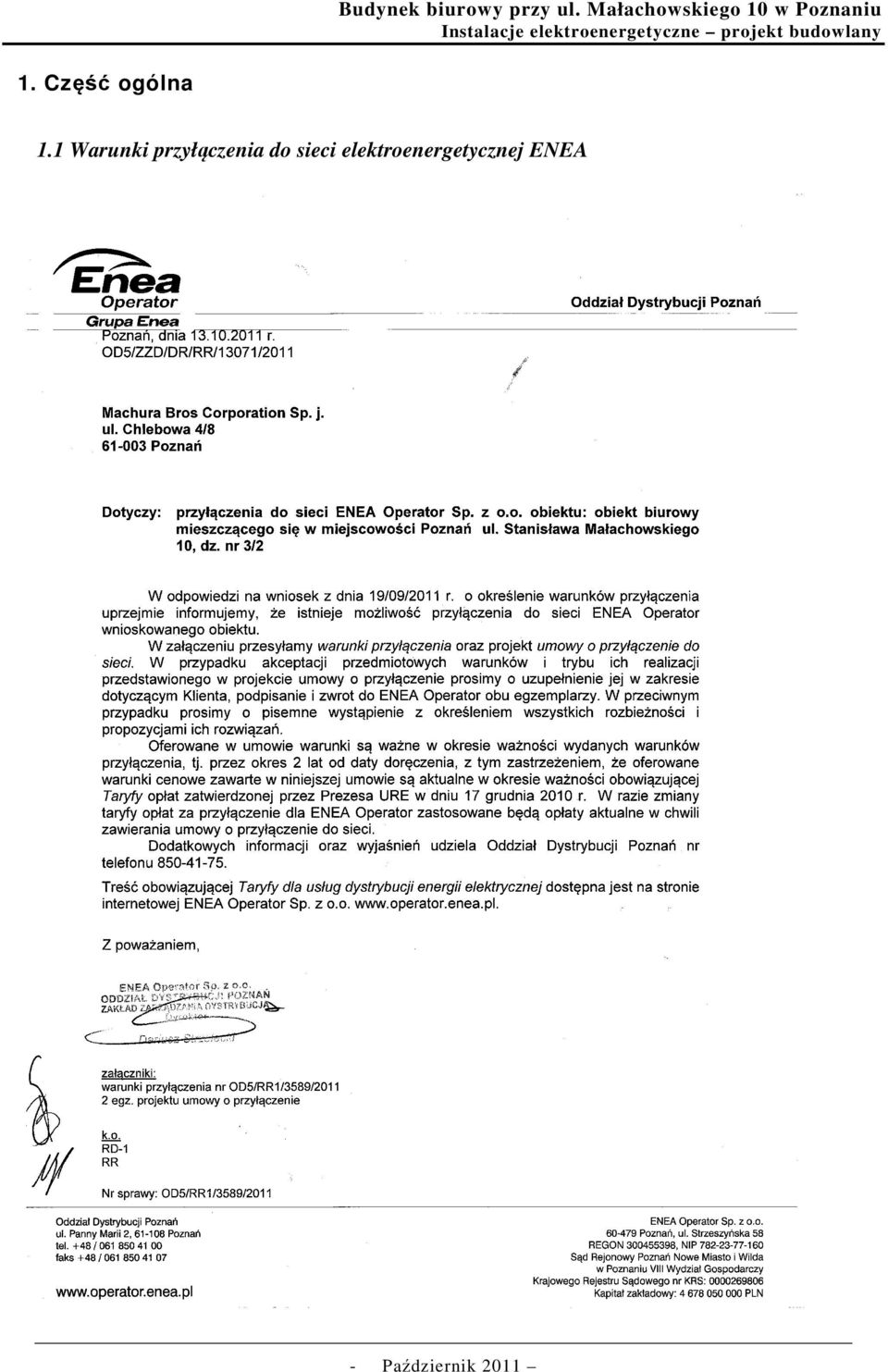

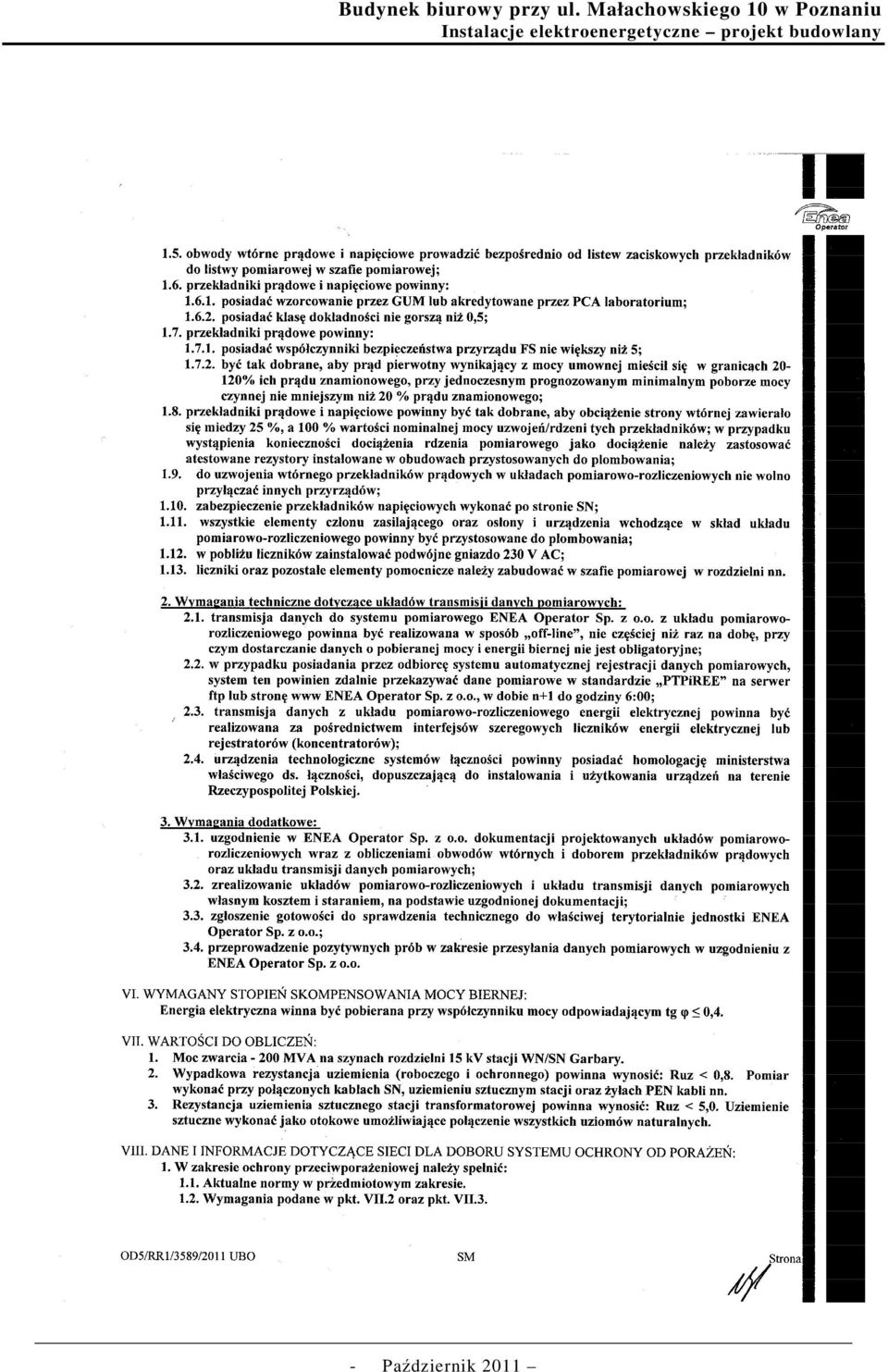

3 1. Część ogólna 1.1 Warunki przyłączenia do sieci elektroenergetycznej ENEA

4

5

6

7

8

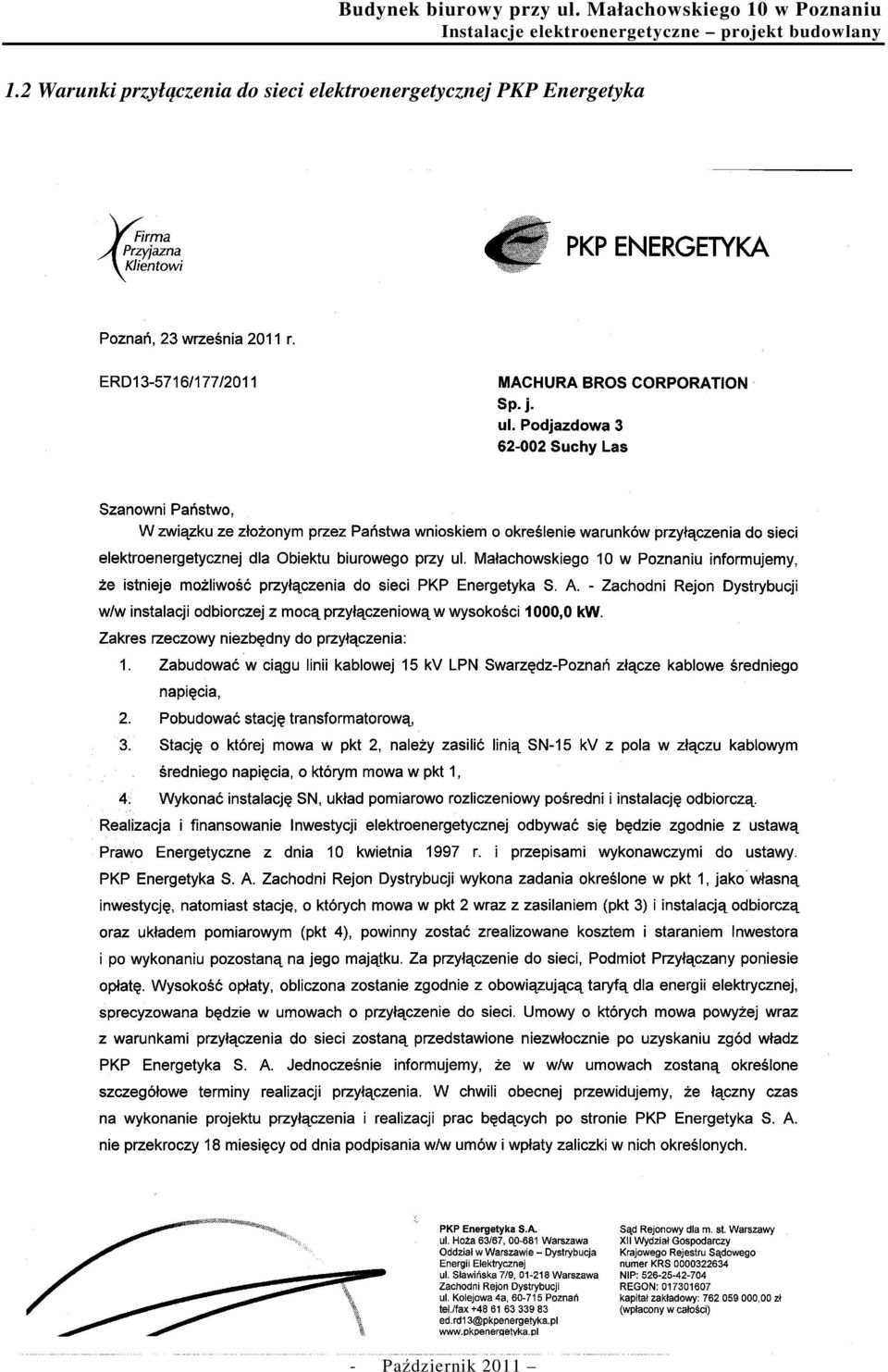

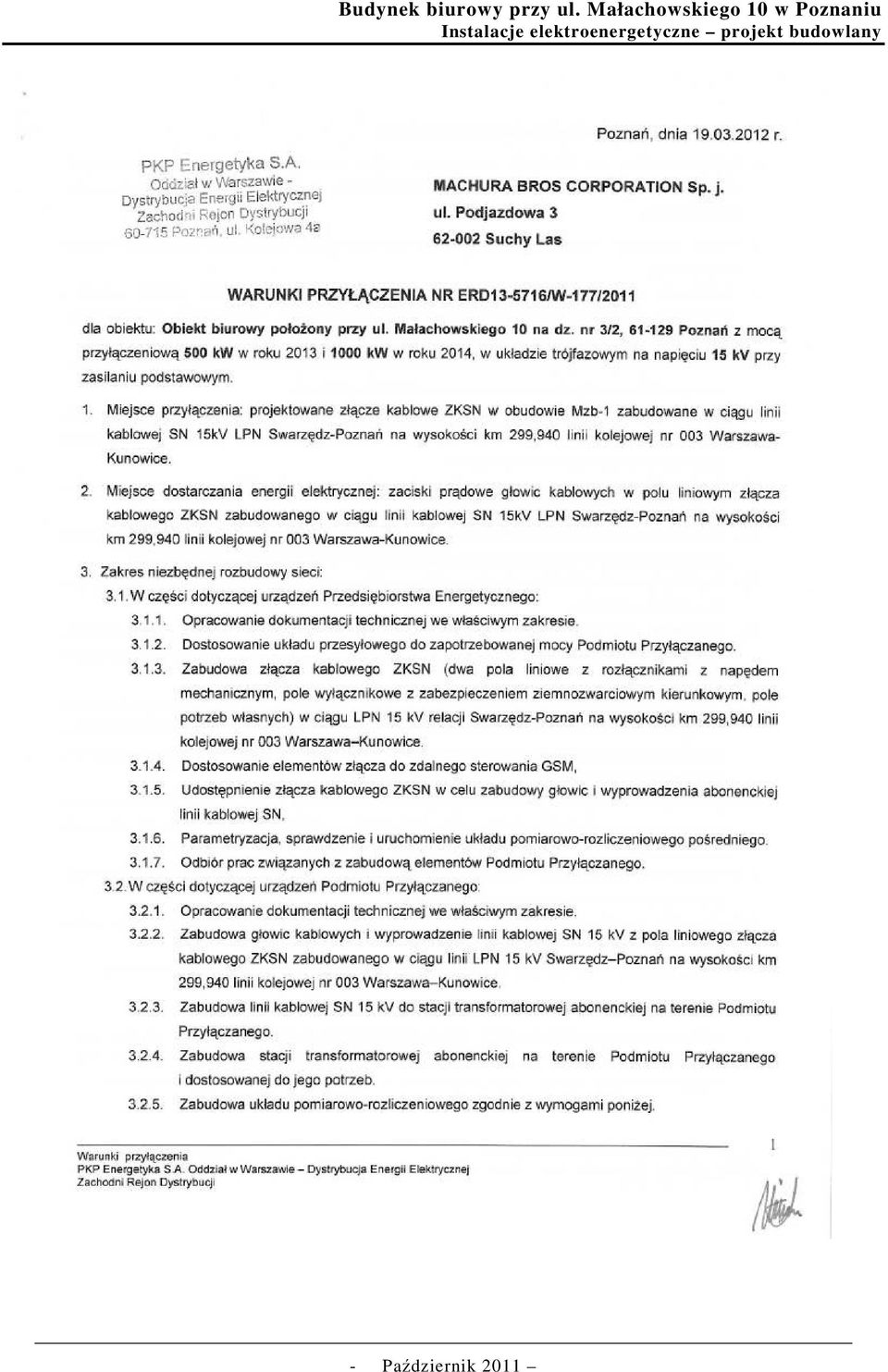

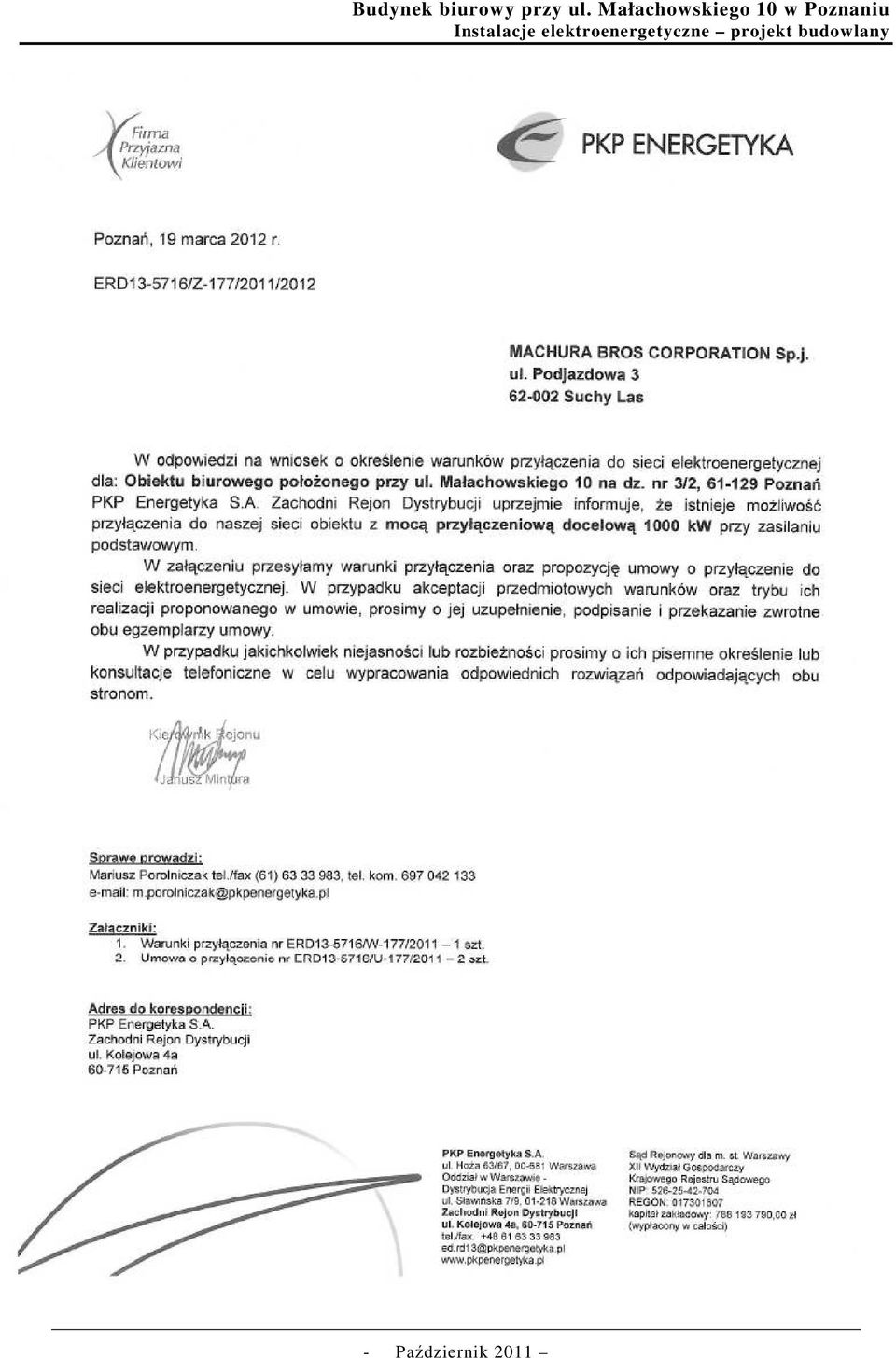

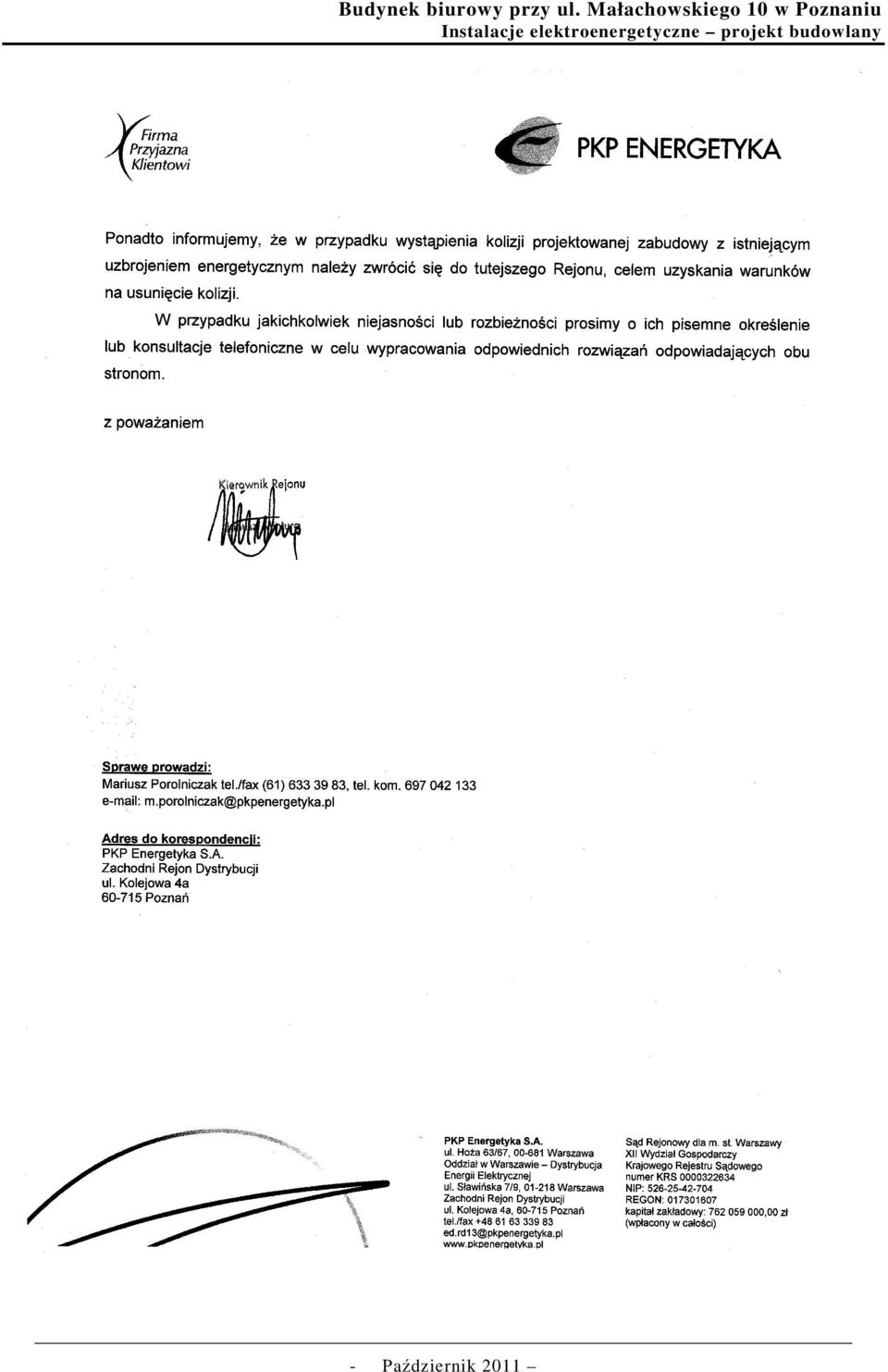

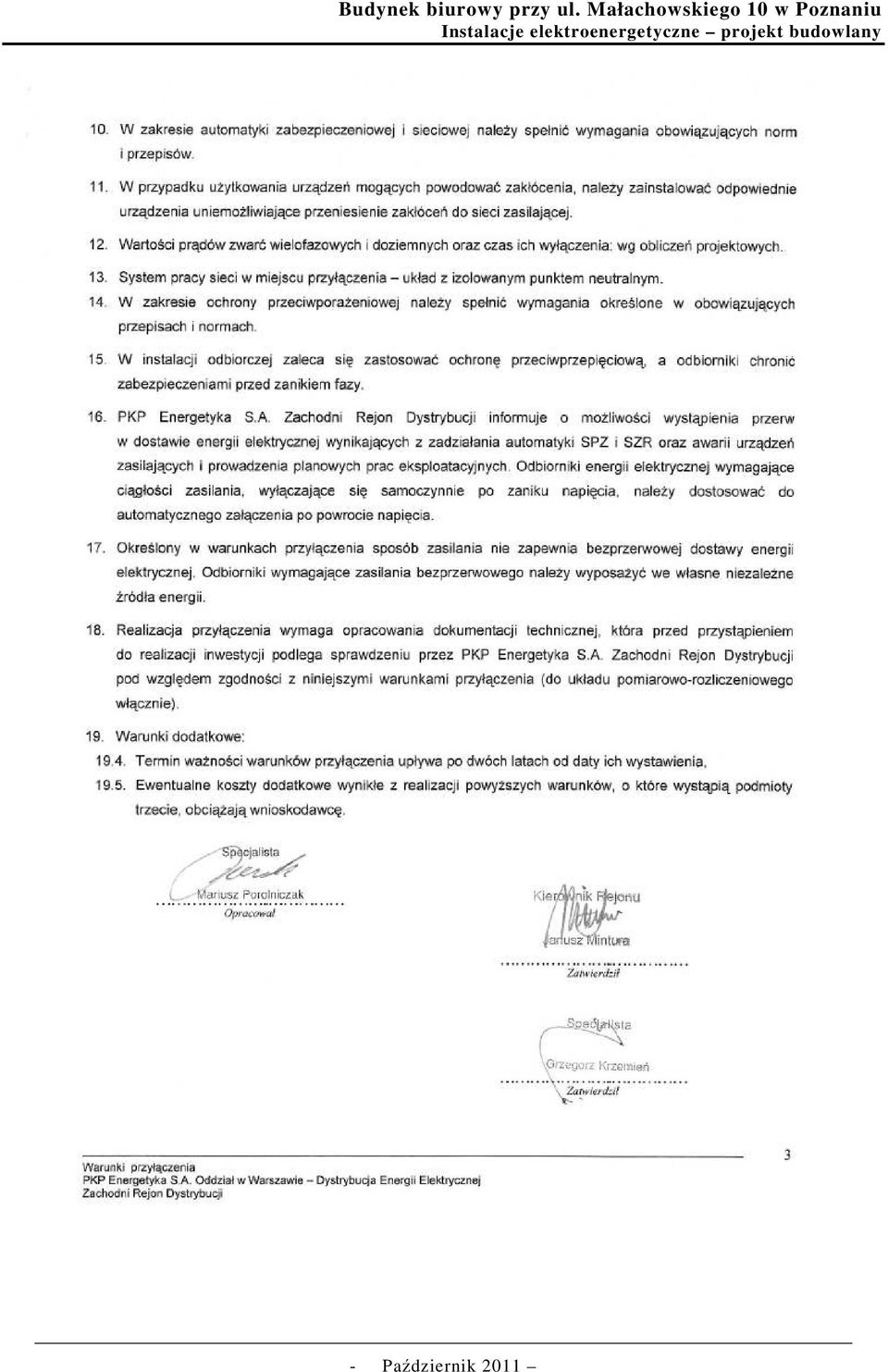

9 1.2 Warunki przyłączenia do sieci elektroenergetycznej PKP Energetyka

10

11

12

13

14

15

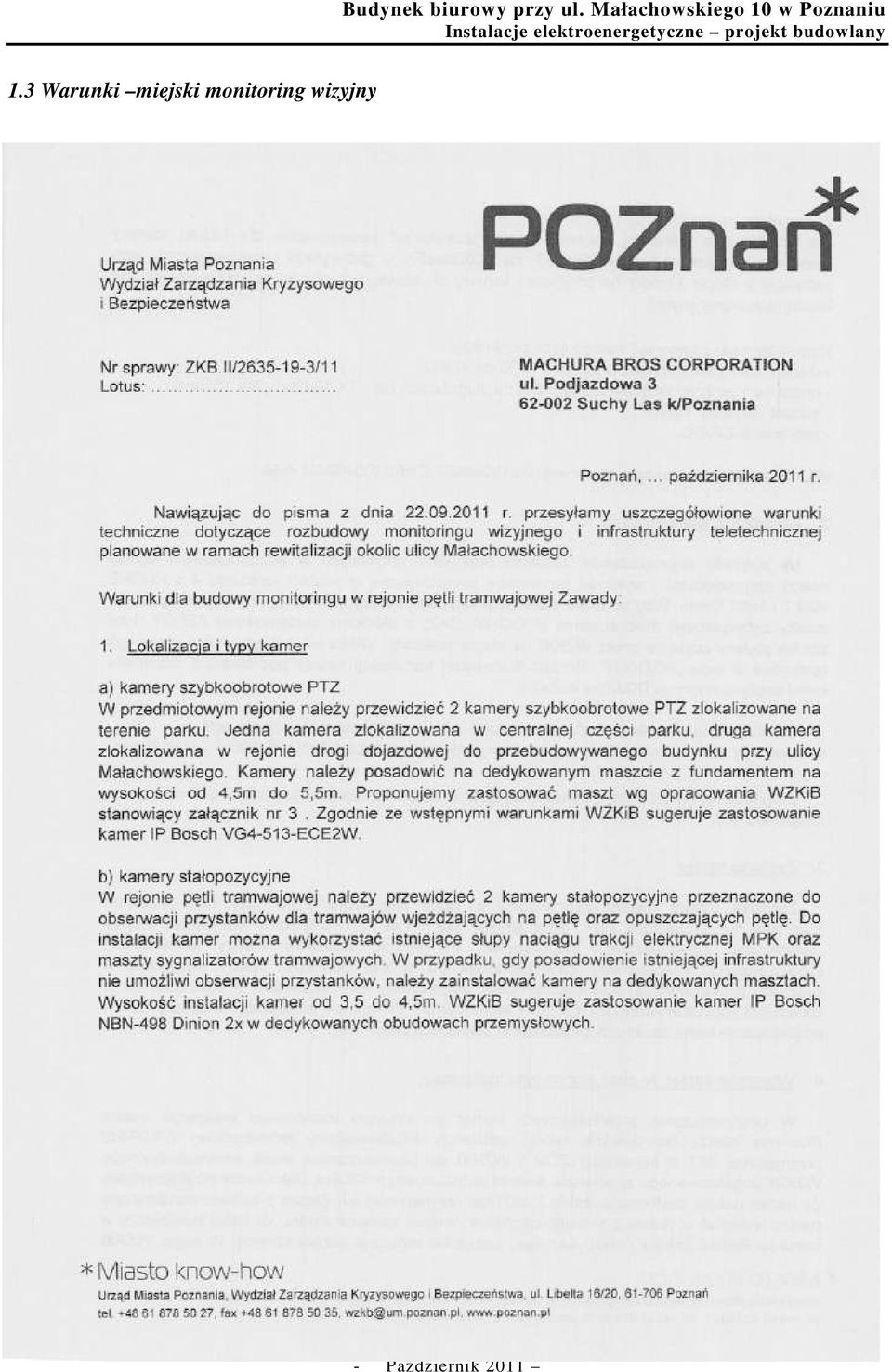

16 1.3 Warunki miejski monitoring wizyjny

17

18

19

20

21

22 2. Instalacje elektroenergetyczne Wstęp - przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlany instalacji elektroenergetycznych i teletechnicznych rozbudowy, nadbudowy i zmiany sposobu użytkowania istniejącego budynku na funkcje biurowe z garażem w kondygnacji piwnicznej zlokalizowany przy ul. Małachowskiego 10 w Poznaniu. Podstawa opracowania: projekt architektoniczno-budowlany, projekty branżowe opis funkcjonalny, uzgodnienia międzybranżowe, obowiązujące przepisy i normy Zakres opracowania zasilanie SN-15kV, zasilanie nn-0,4kv, rozdział energii elektrycznej trasy kablowe elektryczne i teletechniczne, instalacja oświetleniowa i gniazd wtykowych, instalacja siły technologicznej i potrzeb ogólnych, instalacja uziemiająca i odgromowa, oświetlenie terenu, instalacje teletechniczne 2.1 Zasilanie elektroenergetyczne obiektu Podstawowe zasilanie w energię elektryczną obiektu odbywać się będzie z nowoprojektowanej linii kablowej SN 15kV z projektowanego złącza kablowego ZKS będącego własnością PKP Energetyka zlokalizowanego przy granicy działki na terenie będącym własnością PKP. W budynku zaprojektowano wewnętrzną stację transformatorową z rozdzielnicą SN, transformatorem 15/0,4kV o mocy 1250kVA, rozdzielnicą nn RGA oraz układem pomiarowym. Zasilanie to będzie stanowić zasilanie podstawowe obiektu. Moc zapotrzebowana obiektu na zasilaniu podstawowym wynosi 955kW. Moc określona w piśmie z dnia oraz warukach nr ERD /Z-177/2011/2012 z od PKP Energetyka wynosi 1000kW. Dla zwiększenia pewności zasilania projektuje się zasilanie rezerwowe wykonane linią kablową nn z istniejącej stacji transformatorowej nr K-529/E będącej własnością inwestora i zlokalizowanej w obrębie działki. Stacja wyposażona jest w transformator 15/0,4kV o mocy

23 630kVA. Warunki przyłączenia do sieci ENEA z dnia określają moc przyłączeniową na 550kW. Głównym założeniem jest, by moc rezerwowa pokryła zapotrzebowanie wszystkich odbiorów oprócz chillerów. Inwestor przewiduje w kolejnych latach obserwację wzrostu mocy wraz z pojawianiem się kolejnych najemców i w razie jej braku przyszłościową rozbudowę istniejącej stacji. Linia kablowa nn ze stacji K-529/E wprowadzona będzie do rozdzielnicy głównej RGA. Przełączanie napięć z podstawowego na rezerwowe odbywać się będzie układem samoczynnego załączania rezerwy SZR. W systemie zasilania nie przewiduje się agregatu prądotwórczego.. Trasy linii kablowych nn-0,4kv oraz lokalizacje urządzeń pokazano na planie sieci zewnętrznych. Projekt przyłącza SN na terenie PKP zostanie opracowany przez firmę PKP Energetyka. 2.2 Rozdział energii elektrycznej nn 0,4kV Główny rozdział energii zrealizowany zostanie w rozdzielni głównej RGA, zlokalizowanej w oddzielnym pomieszczeniu technicznym na poz. -1 w budynku A. Z rozdzielni RGA zasilane będą bezpośrednio wszystkie podrozdzielnie zasilające i sterujące oraz urządzenia technologiczne większej mocy w budynku A oraz rozdzielnica główna RGB zlokalizowana na poz -1 w budynku B. Rozdzielnię główną RGA podzielono na części umożliwiające realizację wyłączeń pożarowych. Przewidziano wyłączniki pożarowe GPW-A dla budynku A oraz GWP-B dla budynku B. Oba wyłączniki GWP wprowadzono do rozdzielnicy RGA. W rozdzielni RGA zasilono sprzed wyłączników głównych rozdzielnice wentylacji pożarowej RWPA (dla budynku A) i RWPB (dla budynku B). Rozdzielnie zaprojektowano jako zestawy szafowe przyścienne blaszane o stopniu ochrony IP30. Odbiory administracyjne (ogólnobudynkowe) zasilono z rozdzielnic RP, natomiast dla najemców przewidziano rozdzielnice najemców RN. 2.3 Pomiar energii Rozliczeniowy pomiar zużycia energii elektrycznej na zasilaniu podstawowym z sieci PKP Energetyka zostanie zrealizowany w stacji transformatorowej na poz -1 i będzie ujęty w odrębnym opracowaniu. Przewidziano pomiary prądu i napięcia poprzez przekładniki po stronie SN. Licznik i układy transmisji w tablicy licznikowej TL na poz -1 budynku A.

24 Dla zasilania rezerwowego istniejące układy pomiarowe zlokalizowane w stacji K- 529/E dostosować do zwiększonej mocy. Projekt układów pomiarowych będzie ujęty w odrębnym opracowaniu. Pomiary wewnętrzne zużycia energii elektrycznej odbywać się będą za pośrednictwem wielofunkcyjnych analizatorów sieci (pomiar energii czynnej i biernej), zainstalowanych na zasileniach rozdzielnic głównych. Pomiary wewnętrzne dla rozliczeń z najemcami zrealizowane zostaną za pomocą podliczników w rozdzielnicach głównych na odpływach zasilających rozdzielnice najemców RN oraz na zasileniach urządzeń obsługujących najemców. Liczniki dla najemców odczytywane będą przez system BMS przy pomocy sieci komunikacyjnej np. Modus. 2.4 Trasy kablowe Dla rozprowadzenia kabli zaprojektowano korytka kablowe silnoprądowe, prowadzone pod sufitami oraz w przestrzeniach międzystropowych. Dla rozprowadzenia kabli teletechnicznych i niskonapięciowych projektuje się koryta teletechniczne prowadzone w odległości minimum 30cm od koryt silnoprądowych. Odejścia od głównych tras kablowych prowadzić w rurkach PVC. Zejścia poniżej stropu podwieszanego prowadzić w tynku lub na tynku zależnie od potrzeby i rodzaju pomieszczenia. Przejścia kablowe przez ściany oddzieleń pożarowych wykonać przy użyciu certyfikowanych systemów przejść ogniotrwałych. 2.5 Ochrona przeciwporażeniowa, przepięciowa i połączenia wyrównawcze Jako system ochrony przeciwporażeniowej dla urządzeń SN przewidziano uziemienie. Dla instalacji nn zastosowano układ ochrony przeciwporażeniowej TN-C-S z punktem rozdziału sieci w rozdzielni RGA. Jako ochronę podstawową przyjęto izolowanie części czynnych. Ochronę dodatkową przed porażeniem prądem elektrycznym realizuje się przez samoczynne szybkie wyłączenie zasilania przy zastosowaniu przewodu ochronnego PE oraz wyłączników różnicowoprądowych 30mA dla pomieszczeń szczególnie zagrożonych i wydzielonej instalacji zasilania komputerów. Jako ochronę przeciwprzepięciową zaprojektowano ochronniki klasy B+C, zamontowane w rozdzielniach głównych RGA i RGB oraz w rozdzielniach obsługujących instalacje wychodzące na zewnątrz. Podrozdzielnie wyposażone będą w ochronniki klasy C. Do pomieszczeń technicznych, takich jak komora trafo, rozdzielnia SN, rozdzielnie główne nn, pomieszczenia podrozdzielni rozdzielni elektrycznych i sterowniczych, węzły i pompownie oraz w okolice pozostałych podrozdzielni doprowadzić bednarkę Fe/Zn25x4, do

25 której podłączyć szyny wyrównania potencjałów SWP. Do szyn SWP podłączyć linką LgYżo16 wszystkie metalowe części obudów rozdzielni i urządzeń technologicznych. 2.6 Instalacja oświetleniowa i gniazd wtykowych Oświetlenie wewnętrzne budynku Oświetlenie wewnętrzne spełniać będzie następujące funkcje: - oświetlenia podstawowego (ogólnego) - oświetlenia awaryjnego (ewakuacyjnego) - podświetlenia znaków kierunku ewakuacji Oświetlenie podstawowe Oświetlenie podstawowe spełniać będzie funkcję oświetlenia powierzchni o poziomie natężenia oświetlenia nie mniejszego od określonego w normie PN. Poniżej przedstawiono listę wybranych pomieszczeń z przewidywanymi poziomami oświetlenia. LP FUNKCJA POMIESZCZENIA NATĘŻENIE OŚWIETLENIA [lx] 1 komunikacja (korytarze, wiatrołap) pomieszczenie biurowe, serwerownie parking poziom pom. jadalni, kuchnia, aneksy kuchenne sanitariaty klatki schodowe pom. techniczne, magazyny pom. monitoringu, recepcja 300 Instalację oświetlenia podstawowego w pomieszczeniach przewidziano zastosowaniem następujących opraw oświetleniowych: - kompaktowe w sanitariatach, ciągach komunikacyjnych, - jarzeniowe w pom. biurowych, serwerowi, jadalni, pom. technicznych, magazynach itp. Rodzaje opraw oświetleniowych i ich ilości dla poszczególnych pomieszczeń określono na planie instalacji elektrycznych. Wszystkie oprawy oświetleniowe w pomieszczeniach będą wyposażone w układy do kompensacji mocy biernej, natomiast oprawy fluorescencyjne wyposażone zostaną w stateczniki elektroniczne. Załączanie oświetlenia w ciągach komunikacyjnych przyciskami rozmieszczonymi w kilku punktach danego ciągu. Załączanie oświetlenia pomieszczeń za pomocą wyłączników instalacyjnych i łączników lokalnych, instalowanych przy wejściach do pomieszczeń.

26 Dla oświetlenia biur projektuje się obwody podzielone obszarowo wzdłuż okien i bliżej środka budynku tak by można było bardziej efektywnie wykorzystać oświetlenie dzienne. Instalacja oświetlenia będzie wykonana przewodami kabelkowymi miedzianymi typu YDYżo- 450/750V o przekroju 1,5mm2. Ułożenie instalacji elektrycznych przewiduje się pod 5mm warstwą tynku w ścianach działowych, natomiast w ścianach konstrukcyjnych w rurkach ochronnych PCV, ułożonych w bruzdach pod tynkiem. Instalację przewiduje się z osprzętem elektrycznym: - zwykłym z melaminy w pomieszczeniach suchych - hermetycznym (IP44) w pomieszczeniach wilgotnych Należy zastosować osprzęt dobrej jakości i w kolorze białym. Rodzaj opraw oświetleniowych przedstawiono na planie instalacji elektrycznych. Oświetlenie awaryjne (ewakuacyjne) Funkcją oświetlenia ewakuacyjnego będzie zapewnienie minimalnego poziomu natężenia Emin = 1Lux wzdłuż ciągów komunikacyjnych, które umożliwi ewakuację personelu z projektowanego obiektu. Funkcję lamp oświetlenia ewakuacyjnego spełniać będą wytypowane oprawy oświetlenia podstawowego, wyposażone w moduły awaryjne (inwertery) o czasie podtrzymania tmin.=1 godzina Podświetlenie znaków kierunku ewakuacji Podświetlenie znaków kierunku ewakuacji spełniać będzie funkcję określania użytkownikom budynku kierunku ewakuacji. Przewiduje się podświetlone znaki z inwertorami o czasie podtrzymania 1 godzinny z odpowiednim piktogramem. Podświetlone znaki pracować będą na jasno (tzn. podczas normalnej pracy będą emitowały światło z sieci 230VAC, a przy zaniku napięcia będą emitowały światło z własnego zasilacza). Do opraw awaryjnych doprowadzić należy dodatkową żyłą fazę "bezprzerwową" z pominięciem wyłączników obwodowych, zapewniającą stałe buforowanie inwertera. Rozmieszczenie opraw pokazano na planie oświetleniowym. Wszystkie oprawy awaryjne w budynku spiąć siecią komunikacyjną i wprowadzić do centralki Rubic prod. Awex nadzorującej ich stan. Instalacja gniazd wtykowych Dla instalacji gniazd ogólnych przewidziano oddzielne obwody, zasilane przewodami kabelkowymi YDY 2,5mm2 750V. Dla komputerów przewidziano wydzieloną instalację elektryczną, współpracującą z zasilaczem bezprzerwowym UPS. W pomieszczeniach biurowych, serwerowni przewiduje się zestawy gniazd wtyczkowych (1 zestaw /10 m2) złożone z: - podwójnego gniazda wtyczkowego 230V - zasilania normalnego, - podwójnego gniazda wtyczkowego 230V - zasilania gwarantowanego Data UPS,

27 - podwójnego gniazda logicznego RJ45 Budynek biurowy przy ul. Małachowskiego 10 w Poznaniu Zabezpieczenie obwodów gniazd wtyczkowych za pomocą wyłączników ochronnych różnicowoprądowych o prądzie zadziałania 30 ma, a w przypadku gniazd wtyczkowych dla zasilania urządzeń komputerowych przewiduje się zabezpieczenia różnicowoprądowe o charakterystyce A. Ułożenie przewodów instalacji elektrycznych przewiduje się p/t, bezpośrednio w ścianach działowych, dodatkowo w rurkach ochronnych PCV w ścianach konstrukcyjnych. Osprzęt podtynkowy zwykły (IP20) w pomieszczeniach suchych i podtynkowy hermetyczny (IP44) w pomieszczeniach wilgotnych. Zestawy w/w gniazd wtyczkowych wraz z oprzewodowaniem zainstalowane w kanałach naściennych, a także w przestrzeni podwójnej podłogi wraz z puszkami podłogowymi: ogólne w kolorze białym oraz komputerowe w kolorze czerwonym. Gniazda porządkowe w wykonaniu p/t montowane będą na wysokości ok. 0,3m od podłogi przy drzwiach wejściowych. 2.7 Instalacja dla wentylacji, klimatyzacji. Zasilanie i sterowanie urządzeń wentylacji bytowej budynku biurowego przewiduje się z rozdzielnic wentylacyjnych RW. Zasilanie jednostek wewnętrznych klimakonwektorów zrealizować z podrozdzielnic elektrycznych najemców RN. Zasilić rozdzielnice chillerów RCH1, RCH2, które będą dostarczone wraz z urządzeniem. W garażu podziemnym projektuje się system detektorów stężenia CO wprowadzony do centralki dozymetrycznej sterującej wentylacją garażu. 2.8 Instalacja uziemiająca i odgromowa Istniejący budynek wyposażony jest instalację odgromową, składającej się z następujących części: - zwody poziome niskie - przewody odprowadzające - przewody uziemiające - uziom. Uwzględniając wymogi aktualnych norm PN przewiduje się modernizację istniejącej instalacji odgromowej, tj: zastosowania zwodów z drutu Fe-Zn ø8mm tj. o przekroju min. 50 mm2 oraz zwiększenia ilości uziomów pionowych dla uzyskania rezystancji Ruz. </= 10omów. Po zamontowaniu na połaci dachowej nowych urządzeń branżowych przewiduje się zainstalowanie dla ochrony odgromowej tychże urządzeń iglic pionowych połączonych ze zwodami instalacji odgromowej. Na etapie wykonawczym dokonać odkrywek i pomiarów istniejącej instalacji uziomowej i w razie potrzeby wykonać dodatkowy uziom otokowy budynku. Z systemu uziomowego

28 wprowadzić bednarki do pomieszczeń komory trafo (uziemienie punktu neutralnego i samego trafo), pomieszczeń rozdzielni SN, nn oraz do pozostałych pomieszczeń technicznych. W szachtach kablowych obok drabinek kablowych puścić bednarkę umożliwiającą uziemienia podrozdzielnic na piętrach oraz na dachu. 2.9 Oświetlenie terenu Dla oświetlenia terenu zewnętrznego zaprojektowano oprawy uliczne 70W, montowane na słupach h=7m oraz oprawy parkowe 100W montowane na słupach h=5m oraz h=3m. Nad wejściami do budynku przewidziano kinkiety. Całość oświetlenia terenu zewnętrznego podzielono na obwody, sterowane zegarem astronomicznym, zlokalizowanym w rozdzielni oświetlenia zewnętrznego ROZ na poz -1 w budynku A. W parku zastosowano oprawy parkowe 100W na słupach h=5m oraz dwie oprawy 70W na słupach h=7m dla oświetlenia parkingu. Oświetlenie parku zasilane jest z rozdzielni oświetlenia zewnętrznego ROZ zlokalizowanej na poz -1 w budynku A 2.10 Uwagi końcowe Całość robót należy wykonać zgodnie obowiązującymi normami, w szczególności z postanowieniami zawartymi w normie PN-IEC oraz obowiązującymi przepisami prawnymi.

29 2.11 Bilans elektroenergetyczny

30 3. Instalacje teletechniczne i AKP 3.1. System alarmu pożarowego SAP Budynek biurowy przy ul. Małachowskiego 10 w Poznaniu System SAP składać się będzie z centralki pożarowej prod. BOSCH, czujek dymu, ręcznych ostrzegaczy pożarowych, sygnalizatorów, modułów sterujących i nadzorujących dozorowych. oraz pętli W większości pomieszczeń projektuje się czujki punktowe optyczne dymu. Ręczne ostrzegacze pożarowe projektuje się przy wejściach do budynku oraz w ciągach komunikacyjnych i ewakuacyjnych. Instalacja w pętlach dozorowych wykonać przewodem YnTKSYekw, natomiast do sygnalizatorów alarmowych i modułów sterujących HDGs E90. Zasilanie centralki pożarowej wykonać z wydzielonego obwodu 230V/50Hz. Centralkę systemu SAP zlokalizowano w pomieszczeniu ochromy cześci biurowej B na poz. 0. Sygnał powiadomienia o pożarze podłączyć do systemu monitoringu lokalnej Straży Pożarnej. W razie pożaru system SAP będzie również sterował takimi elementami jak: - załączenie wentylatorów napowietrzających i oddymiających - otworzenie klap oddymiających do oddymiania klatek - otworzenie drzwi do napowietrzania klatek - otworzenie wybranych okien na powierzchniach biurowych w budynku B dla kompensacji powietrza z napowietrzania - sterowania klapami ppoż na kanałach wentylacyjnych - wyłączenie wentylacji bytowej - zjazd wind na poz 0 - zwolnienie drzwi objętych kontrolą dostępu na drogach ewakuacyjnych - inne niezbędne sterowania 3.2. Instalacje słaboprądowe i AKP W projektowanym budynku przewiduje się następujące instalacje słaboprądowe: - system telewizji dozorowej CCTV - system antywłamaniowy SSWiN - system kontroli dostępu KD - system okablowania strukturalnego - system sterowania i zarządzania budynkiem BMS Systemy te zostaną opracowane na etapie projektu wykonawczego System BMS będzie obejmował układy sterowania systemami wentylacyjnymi i klimatyzacyjnymi oraz będzie monitorował podstawowe parametry ważniejszych urządzeń i

31 systemów technicznych w budynku. Będzie też umożliwiał rozliczanie najemców za zużyte media System wizyjnego monitoringu miejskiego W ramach całości zadania inwestycyjnego inwestor zobowiązany jest również do wykonania monitoringu miejskiego w rejonie projektowanego parku i zajezdni tramwajowej. Zgodnie z załączonymi warunkami z października 2011 wydanymi przez Wydział Zarządzania Kryzysowego i Bezpieczeństwa Urzędu Miasta Poznania w rejonie zajezdni projektuje się dwie kamery jedna umieszczona na istniejącym słupie sygnalizacji ulicznej a druga na istniejącym słupie trakcji tramwajowej. W rejonie parku projektuje się dwa dedykowane słupy dla kamer obrotowych. Dla doprowadzenia światłowodów oraz zasilania kamer projektuje się nowy odcinek dedykowanej sieci telekomunikacyjnej, którą należy przyłączyć do wskazanej z warunkach istniejącej studzienki S17 będącej częścią miejskiej infrastruktury. Zasilanie 230V do kamer doprowadzić z istniejącej szafki ZDM sterowania oświetleniem ulicznym. Moc pobierana przez kamery jest znikoma i wynosi ok. 80W.
