1 Warsztaty ewon zdalny dostęp do sterowników Product Update, 2013
2 Spis treści Wstęp ebuddy podstawowa konfiguracja rutera ewon Konfiguracja rutera ewon przez przeglądarkę stron ewon z rodziny 2005/4005 CD ewon z rodziny COSY ecatcher zarządzanie kontami, zdalny dostęp Połączenie ze sterownikiem Dodatek A: Adresy IP, nazwy, hasła str. 2

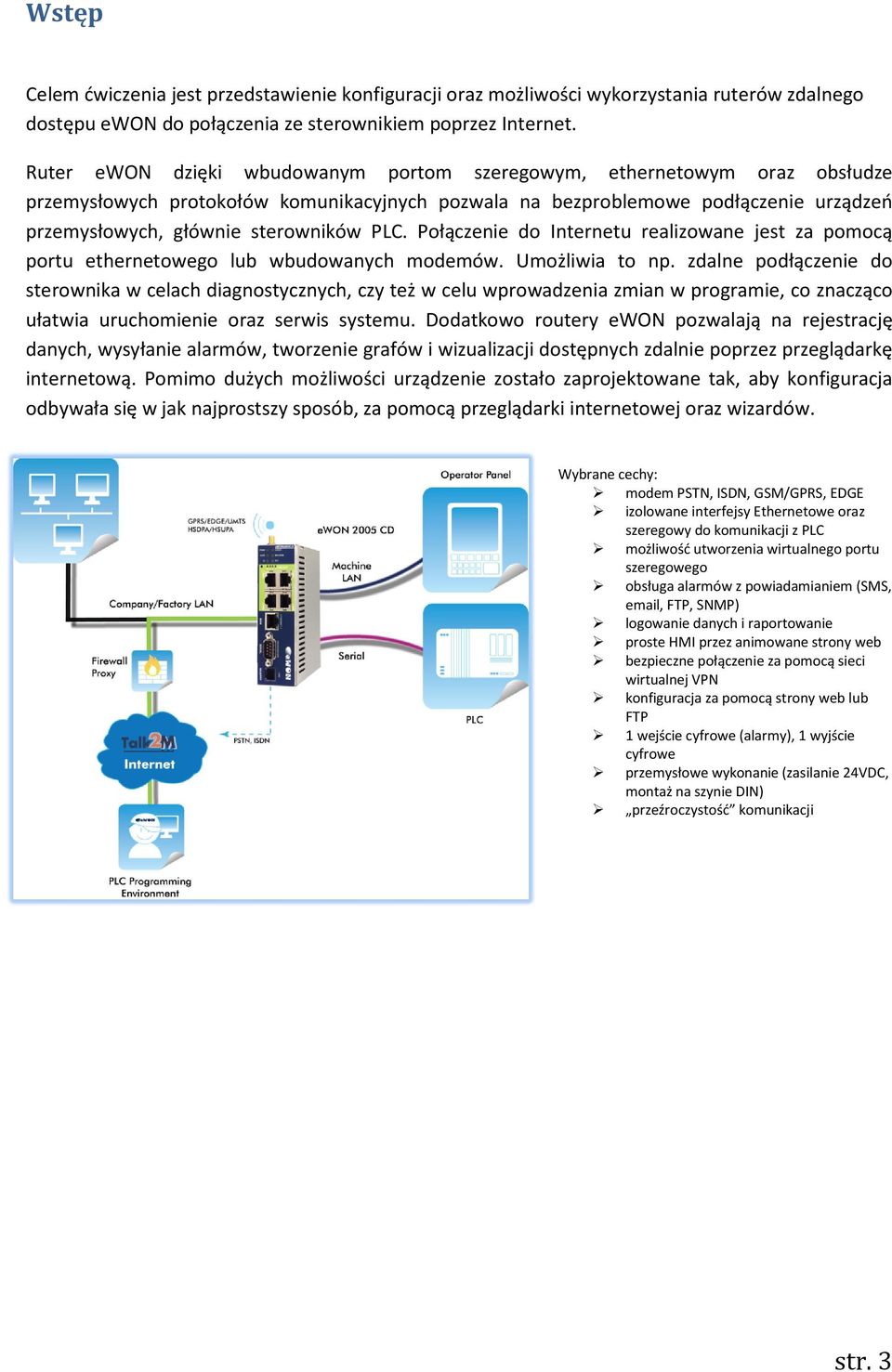

3 Wstęp Celem ćwiczenia jest przedstawienie konfiguracji oraz możliwości wykorzystania ruterów zdalnego dostępu ewon do połączenia ze sterownikiem poprzez Internet. Ruter ewon dzięki wbudowanym portom szeregowym, ethernetowym oraz obsłudze przemysłowych protokołów komunikacyjnych pozwala na bezproblemowe podłączenie urządzeń przemysłowych, głównie sterowników PLC. Połączenie do Internetu realizowane jest za pomocą portu ethernetowego lub wbudowanych modemów. Umożliwia to np. zdalne podłączenie do sterownika w celach diagnostycznych, czy też w celu wprowadzenia zmian w programie, co znacząco ułatwia uruchomienie oraz serwis systemu. Dodatkowo routery ewon pozwalają na rejestrację danych, wysyłanie alarmów, tworzenie grafów i wizualizacji dostępnych zdalnie poprzez przeglądarkę internetową. Pomimo dużych możliwości urządzenie zostało zaprojektowane tak, aby konfiguracja odbywała się w jak najprostszy sposób, za pomocą przeglądarki internetowej oraz wizardów. Wybrane cechy: modem PSTN, ISDN, GSM/GPRS, EDGE izolowane interfejsy Ethernetowe oraz szeregowy do komunikacji z PLC możliwość utworzenia wirtualnego portu szeregowego obsługa alarmów z powiadamianiem (SMS, , FTP, SNMP) logowanie danych i raportowanie proste HMI przez animowane strony web bezpieczne połączenie za pomocą sieci wirtualnej VPN konfiguracja za pomocą strony web lub FTP 1 wejście cyfrowe (alarmy), 1 wyjście cyfrowe przemysłowe wykonanie (zasilanie 24VDC, montaż na szynie DIN) przeźroczystość komunikacji str. 3

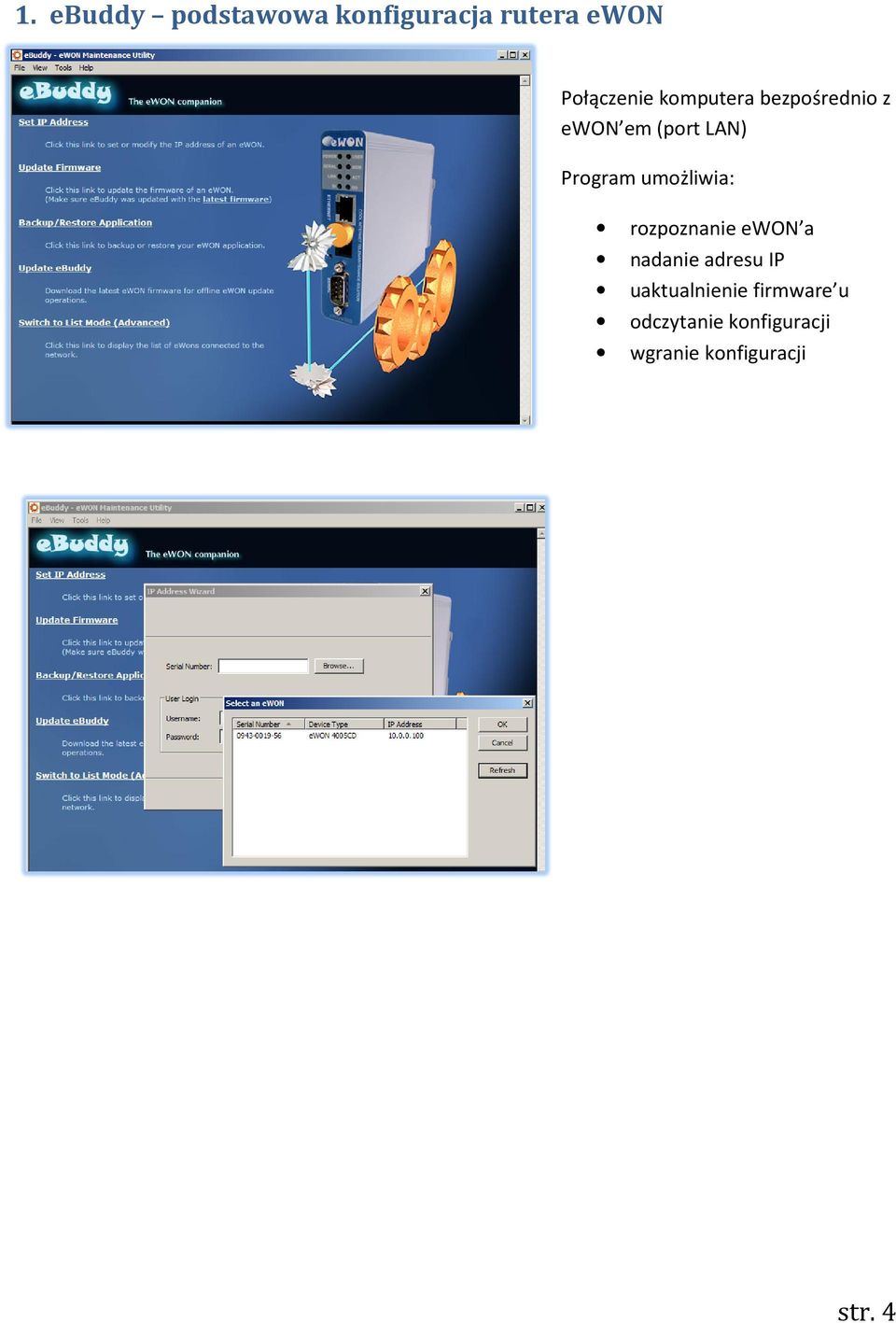

4 1. ebuddy podstawowa konfiguracja rutera ewon Połączenie komputera bezpośrednio z ewon em (port LAN) Program umożliwia: rozpoznanie ewon a nadanie adresu IP uaktualnienie firmware u odczytanie konfiguracji wgranie konfiguracji str. 4
5 2. Konfiguracja rutera ewon przez przeglądarkę stron 2.1. ewon z rodziny 2005/4005 CD Połączenie komputera bezpośrednio z ewon em (port LAN) Wybierając kolejno: Configuration/System Setup/Communication dochodzimy do ustawień parametrów komunikacji. Należy ustawić adres IP dla portu LAN oraz ustawić port WAN na DHCP. W przypadku ruterów z dodatkowym modemem należy skonfigurować również modem. str. 5

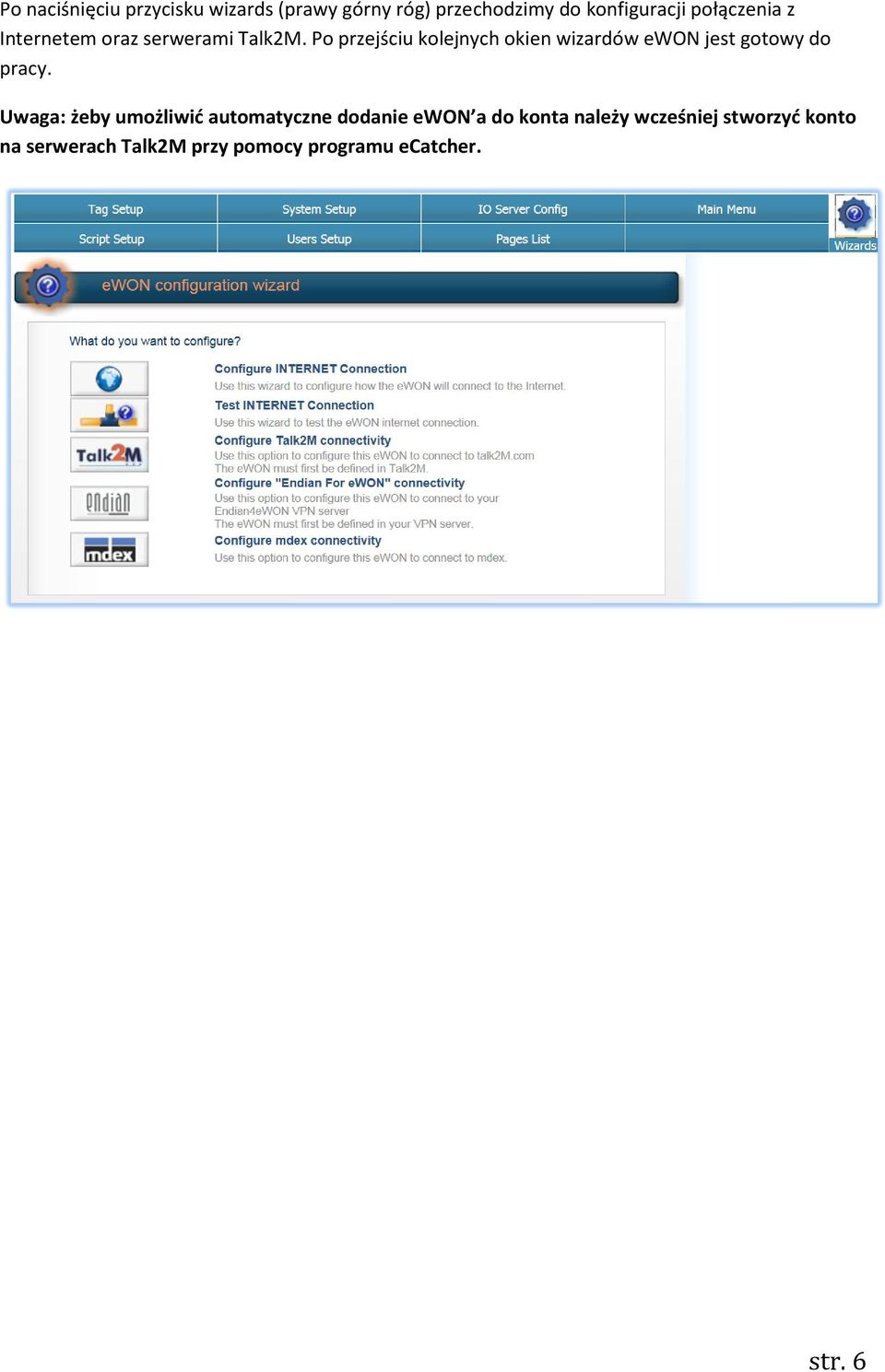

6 Po naciśnięciu przycisku wizards (prawy górny róg) przechodzimy do konfiguracji połączenia z Internetem oraz serwerami Talk2M. Po przejściu kolejnych okien wizardów ewon jest gotowy do pracy. Uwaga: żeby umożliwić automatyczne dodanie ewon a do konta należy wcześniej stworzyć konto na serwerach Talk2M przy pomocy programu ecatcher. str. 6
7 2.2. ewon z rodziny COSY Połączenie komputera bezpośrednio z ewon em (port LAN) - status Połączenie komputera bezpośrednio z ewon em (port LAN) settings Użytkownik: adm Hasło: adm str. 7
8 Pełna konfiguracja poprzez wizarda: Full (re-) Configuration Wizard lub poprzez wybór poszczególnych zakładek: System, Internet, Talk2m, Gateway. Uwaga: żeby umożliwić automatyczne dodanie ewon a do konta należy wcześniej stworzyć konto na serwerach Talk2M przy pomocy programu ecatcher. str. 8

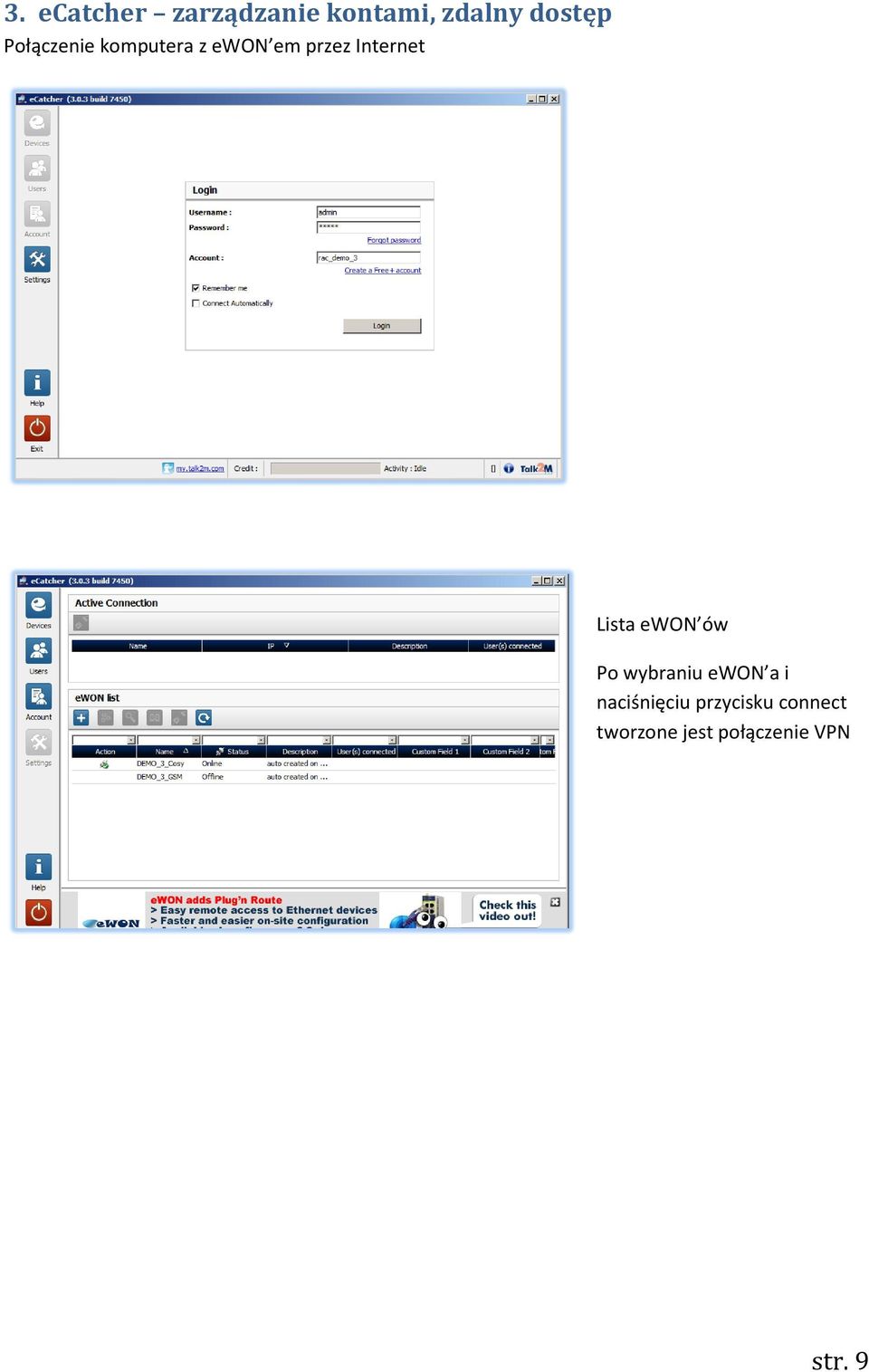

9 3. ecatcher zarządzanie kontami, zdalny dostęp Połączenie komputera z ewon em przez Internet Lista ewon ów Po wybraniu ewon a i naciśnięciu przycisku connect tworzone jest połączenie VPN str. 9

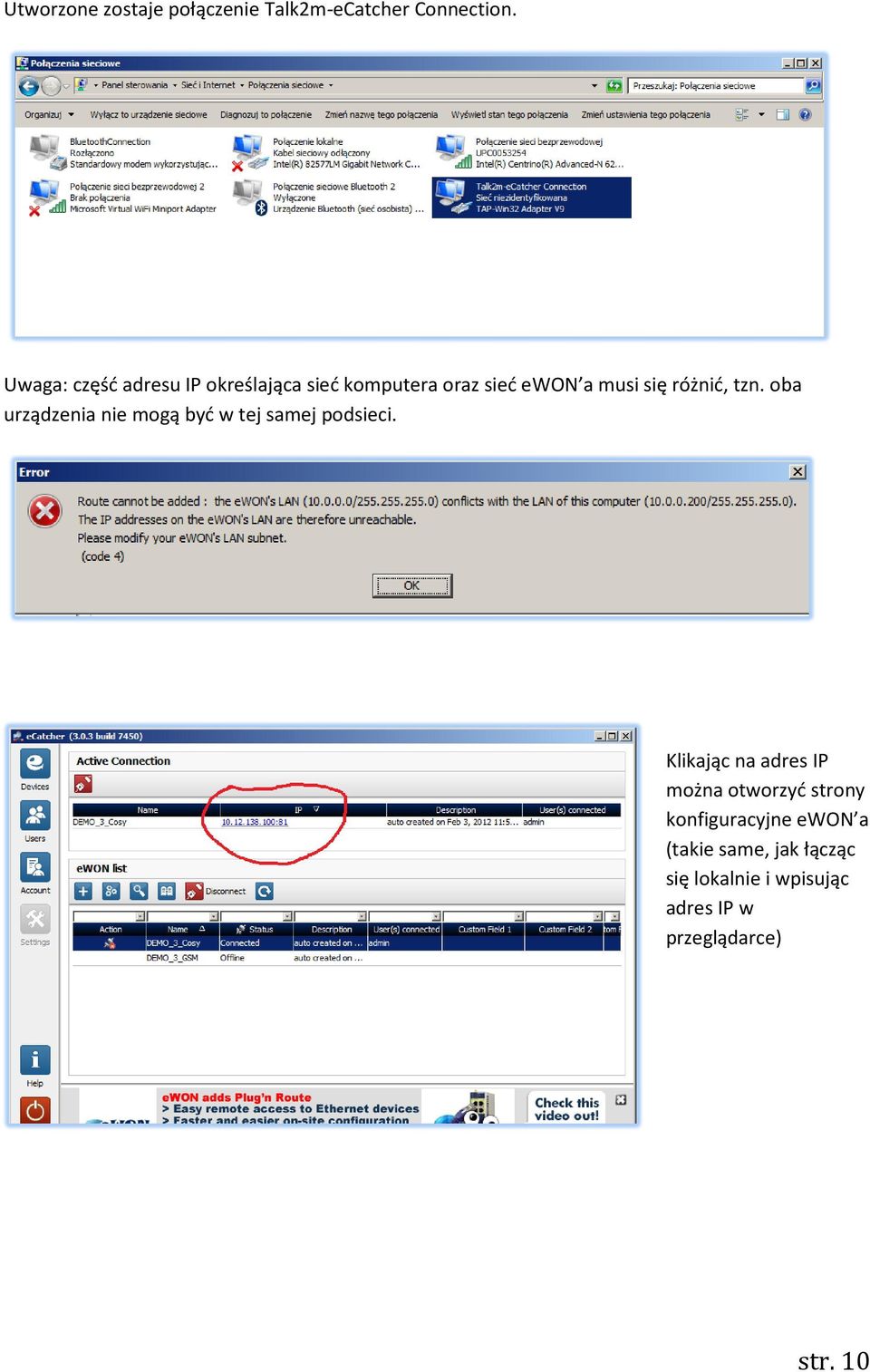

10 Utworzone zostaje połączenie Talk2m-eCatcher Connection. Uwaga: część adresu IP określająca sieć komputera oraz sieć ewon a musi się różnić, tzn. oba urządzenia nie mogą być w tej samej podsieci. Klikając na adres IP można otworzyć strony konfiguracyjne ewon a (takie same, jak łącząc się lokalnie i wpisując adres IP w przeglądarce) str. 10

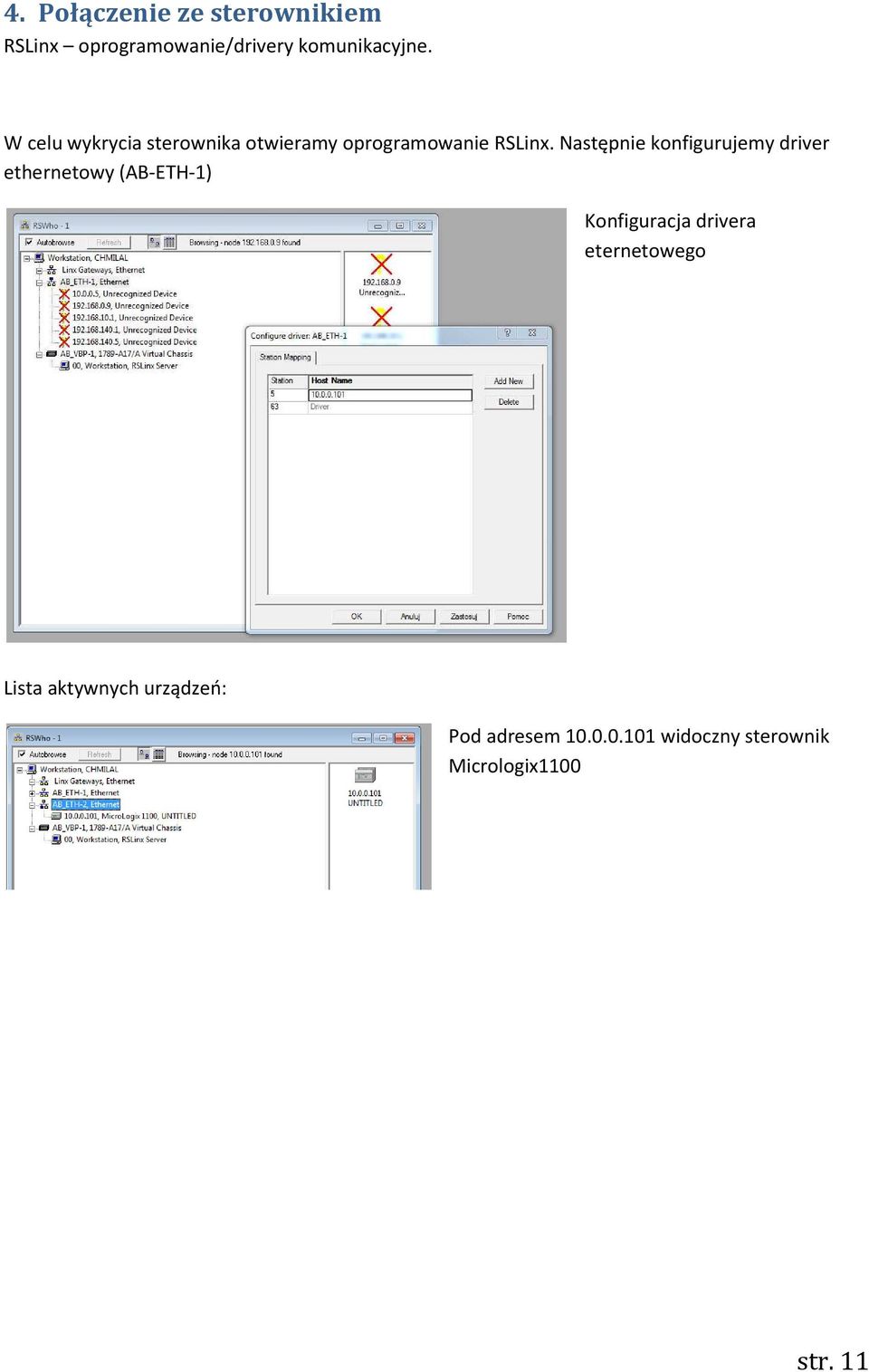

11 4. Połączenie ze sterownikiem RSLinx oprogramowanie/drivery komunikacyjne. W celu wykrycia sterownika otwieramy oprogramowanie RSLinx. Następnie konfigurujemy driver ethernetowy (AB-ETH-1) Konfiguracja drivera eternetowego Lista aktywnych urządzeń: Pod adresem widoczny sterownik Micrologix1100 str. 11
12 RSLogix 500 oprogramowanie narzędziowe sterownika Połączenie ze sterownikiem: Otwieramy oprogramowanie narzędziowe sterownika RSLogix500. Z menu Comms wybieramy opcję Who Active Go Online Z wyświetlonej listy wybieramy sterownik ML1100 o adresie str. 12
13 Dzięki tej operacji powinien pojawić się zdalny podgląd programu on-line Następnie tworzymy trend w celu zaobserwowania działania timer a TON. str. 13
14 Dodatek A: Adresy IP, nazwy, hasła Laptop 03 Login: kurs Password: kurs Adres IP: Maska: Oprogramowanie: ebuddy podstawowa konfiguracja ewon: adres IP, firmware, backup/restore ecatcher zarządzanie kontami Talk2M, połączenie z ruterami ewon RSLinx obsługa komunikacji RSLogix 5000 oprogramowanie narzędziowe sterowników Adresy IP: ewon LAN: ewon WAN: ewon LAN: ewon WAN: (Cosy) DHCP (GSM) DHCP PLC: ewon Login: Login/user: Password: adm adm ecatcher Login: Username: admin Password: demo3 Account: RAC_DEMO_3 str. 14
