1 W tym dokumencie opisano przekierowanie portu na sprzętowym firewall u SCALANCE S 612 V2* (numer katalogowy: 6GK5612-0BA00-2AA3) w celu umoŝliwienia komunikacji STEP 7 ze sterownikiem przez sieć Ethernet/Internet. Do nawiązania takiej komunikacji wymagane są zewnętrzne adresy IP w sieci A i B. Połączenie między obiema sieciami moŝe prowadzić przez Internet. W sieci B moŝna komunikować się tylko z jednym urządzeniem wewnętrznym przez sieć Ethernet (większa ilość wymagałaby większej ilości adresów zewnętrznych) Przykładowa konfiguracja SCALANCE S 612 A (Firewall A): adres IP zewnętrzny maska podsieci gateway (zewnętrzny adres modułu FIREWALL B) Przykładowa konfiguracja SCALANCE S 612 B (Firewall B): adres IP zewnętrzny maska podsieci gateway (zewnętrzny adres modułu FIREWALL A) * SCALANCE S 612 został tu uŝyty jako przykład zamiast niego moŝna zastosować dowolny router Doradztwo techniczne: simatic.pl@siemens.com 1

2 Przykładowa konfiguracja komputera (właściwości protokołu TCP/IP karty sieciowej): Przy czym brama domyślna jest adresem wewnętrznym Firewall a A. Przykładowa konfiguracja sterownika (właściwości sieci Ethernetowego portu komunikacyjnego sterownika): Przy czym adres routera jest adresem wewnętrznym Firewall a B. Doradztwo techniczne: simatic.pl@siemens.com 2

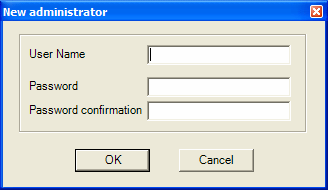

3 W programie Security Configuration Tool (domyślnie menu: Start SIMATIC SCALANCE Security Security Configuration Tool) tworzymy nowy projekt (menu: Project New) i ustawiamy nazwę administratora i jego hasło: Następnie w głównym oknie programu wprowadzamy następujące ustawienia - zgodnie z poniŝszym rysunkiem: Informacje wprowadzamy przez kliknięcie prawym klawiszem myszy na module i wybraniu opcji Edit line. NaleŜy wprowadzić Type, IP Address ext., Subnet Mask ext. oraz MAC Address modułów SCALANCE S 612. Doradztwo techniczne: simatic.pl@siemens.com 3

4 Następnie przechodzimy do trybu Advanced Mode (menu View Advanced Mode lub skrót klawiaturowy Ctrl+E). W menu wybieramy: Options IP Service Definitions i w zakładce IP Services dodajemy nowy serwis naciskając przycisk Add IP Service zgodnie z poniŝszym ekranem: Następnie przechodzimy do zakładki ICMP i dodajemy nowy serwis ICMP naciskając przycisk Add ICMP Service: Doradztwo techniczne: simatic.pl@siemens.com 4

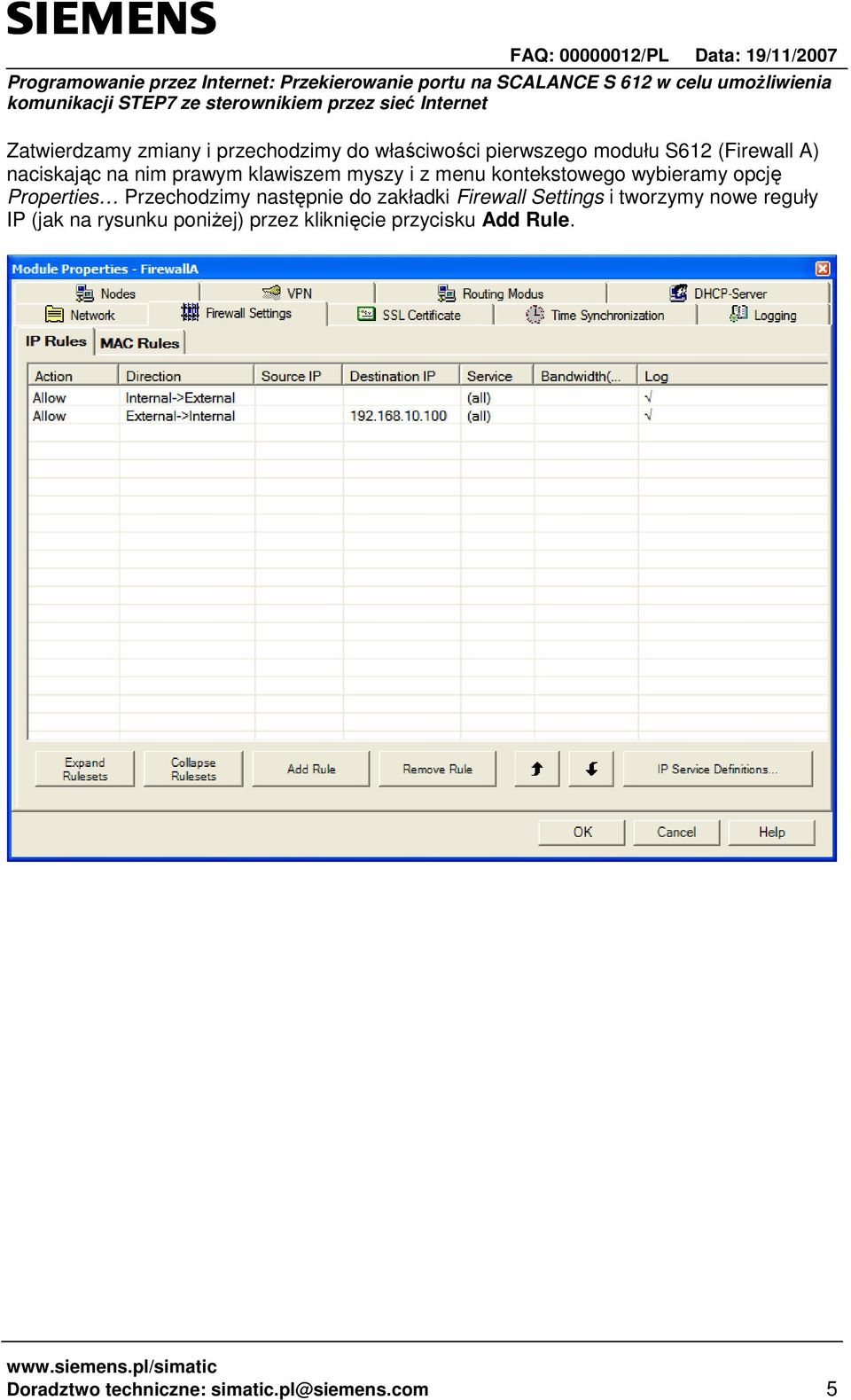

5 Zatwierdzamy zmiany i przechodzimy do właściwości pierwszego modułu S612 (Firewall A) naciskając na nim prawym klawiszem myszy i z menu kontekstowego wybieramy opcję Properties Przechodzimy następnie do zakładki Firewall Settings i tworzymy nowe reguły IP (jak na rysunku poniŝej) przez kliknięcie przycisku Add Rule. Doradztwo techniczne: simatic.pl@siemens.com 5

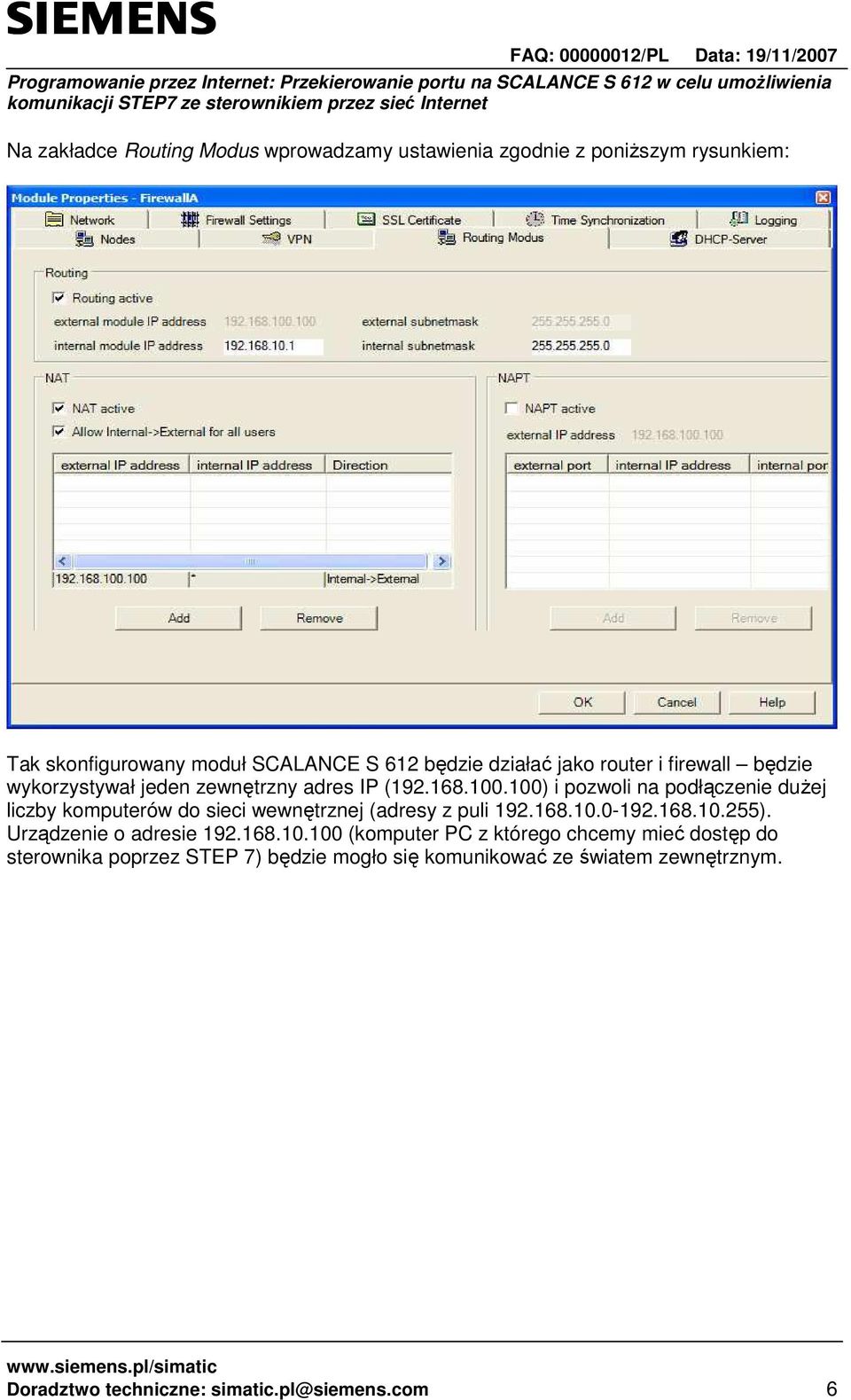

6 Na zakładce Routing Modus wprowadzamy ustawienia zgodnie z poniŝszym rysunkiem: Tak skonfigurowany moduł SCALANCE S 612 będzie działać jako router i firewall będzie wykorzystywał jeden zewnętrzny adres IP ( ) i pozwoli na podłączenie duŝej liczby komputerów do sieci wewnętrznej (adresy z puli ). Urządzenie o adresie (komputer PC z którego chcemy mieć dostęp do sterownika poprzez STEP 7) będzie mogło się komunikować ze światem zewnętrznym. Doradztwo techniczne: simatic.pl@siemens.com 6

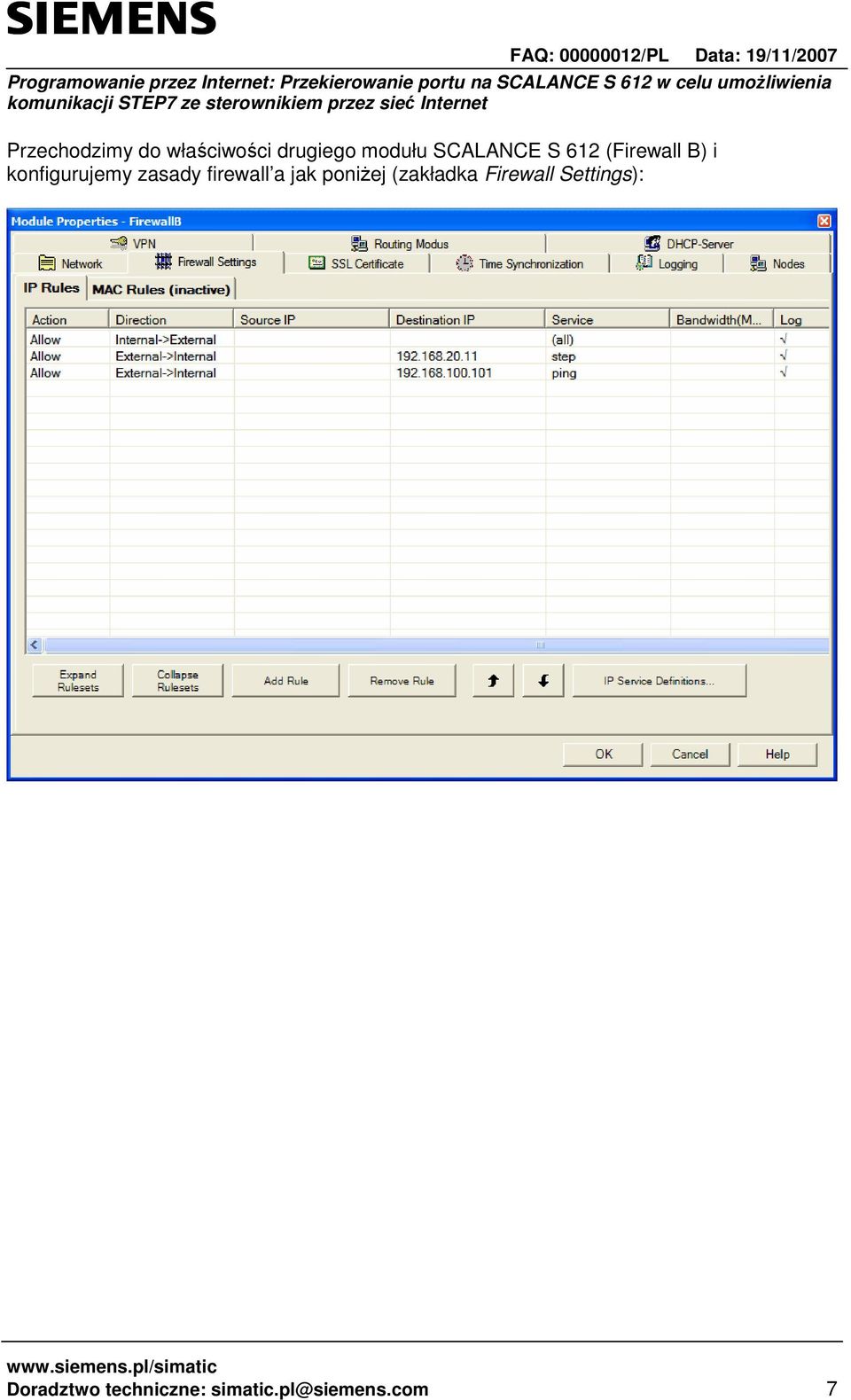

7 Przechodzimy do właściwości drugiego modułu SCALANCE S 612 (Firewall B) i konfigurujemy zasady firewall a jak poniŝej (zakładka Firewall Settings): Doradztwo techniczne: simatic.pl@siemens.com 7

8 Następnie przechodzimy na zakładkę Routing Modus i dokonujemy następujących ustawień: W głównym ekranie Security Configuration Tool wpisujemy adresy domyślnego routera (pole Default Router): Doradztwo techniczne: simatic.pl@siemens.com 8

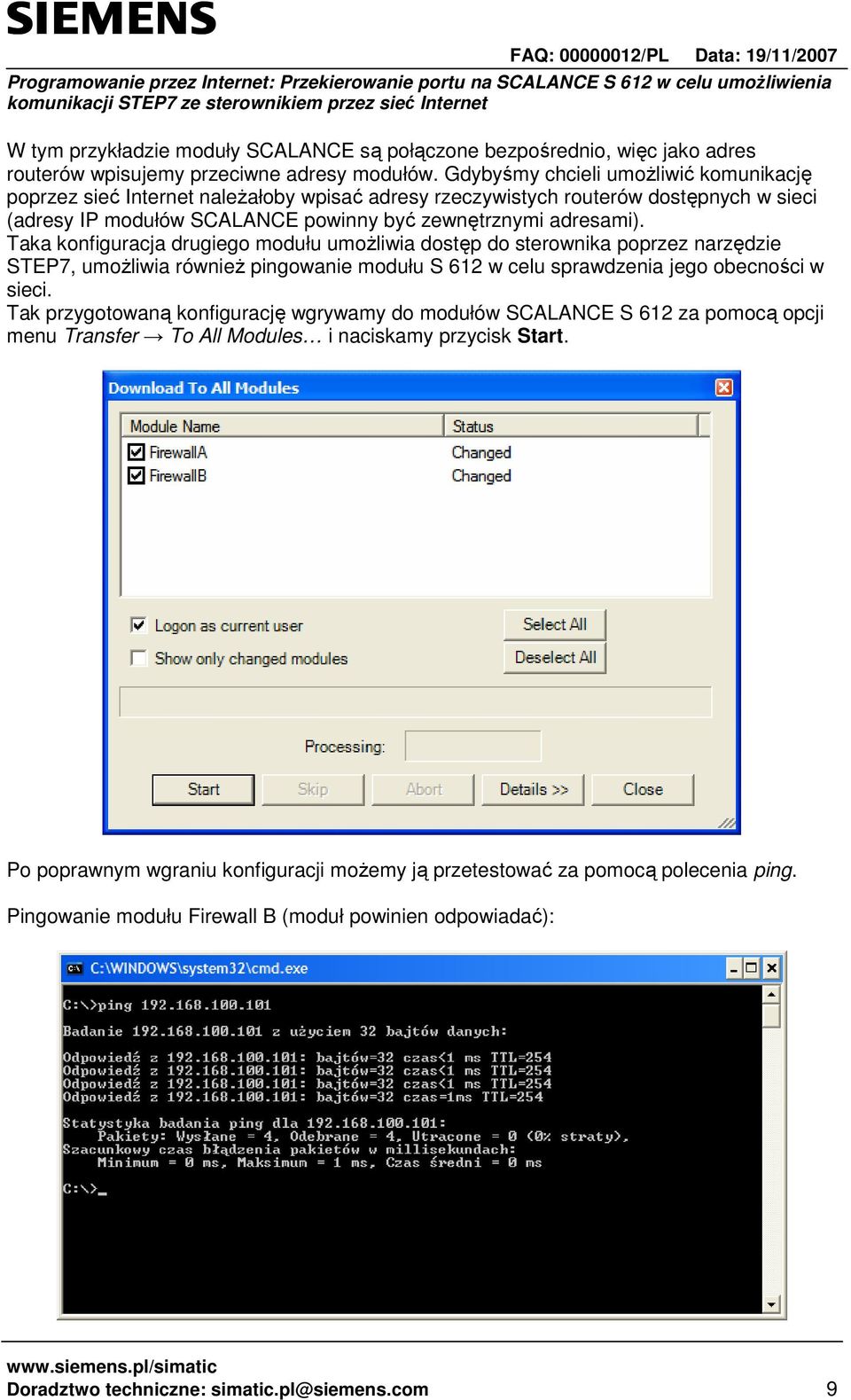

9 W tym przykładzie moduły SCALANCE są połączone bezpośrednio, więc jako adres routerów wpisujemy przeciwne adresy modułów. Gdybyśmy chcieli umoŝliwić komunikację poprzez sieć Internet naleŝałoby wpisać adresy rzeczywistych routerów dostępnych w sieci (adresy IP modułów SCALANCE powinny być zewnętrznymi adresami). Taka konfiguracja drugiego modułu umoŝliwia dostęp do sterownika poprzez narzędzie STEP7, umoŝliwia równieŝ pingowanie modułu S 612 w celu sprawdzenia jego obecności w sieci. Tak przygotowaną konfigurację wgrywamy do modułów SCALANCE S 612 za pomocą opcji menu Transfer To All Modules i naciskamy przycisk Start. Po poprawnym wgraniu konfiguracji moŝemy ją przetestować za pomocą polecenia ping. Pingowanie modułu Firewall B (moduł powinien odpowiadać): Doradztwo techniczne: simatic.pl@siemens.com 9

10 Śledzenie drogi połączenia do modułu Firewall B poleceniem tracert (kolejno przez domyślny router i moduł Firewall B) Pingowanie bezpośrednio sterownika (sterownik nie powinien odpowiadać) Doradztwo techniczne: simatic.pl@siemens.com 10

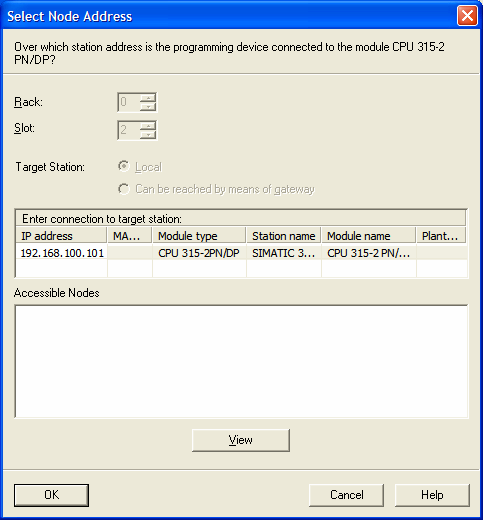

11 Dostęp do sterownika za pomocą STEP7 (na przykładzie wgrywania konfiguracji sprzętowej): Doradztwo techniczne: 11
