Konfiguracja połączenia VPN do sieci Akademii Morskiej

Transkrypt

1 AKADEMIA MORSKA W SZCZECINIE u l. W a ł y Chro b r e g o S z c z e c i n t e l e f o n ( ) f a x ( ) ww w. a m. s z c z e c in. p l e - m a il: a a m. s z c z e c in. p l Wersja: Konfiguracja połączenia VPN do sieci Akademii Morskiej Spis treści 1. Informacje dla laptopów domenowych Konfiguracja dla systemu Windows XP Konfiguracja dla systemu Windows = 1 =

2 1. Informacje dla laptopów domenowych Wszystkie laptopy przystosowane do pracy w domenie ADM automatycznie pobierają z sieci konfigurację połączenia VPN do AM i nie wymagają żadnej dodatkowej konfiguracji. Użytkownik jedynie uruchamia połączenie, a system sam pobiera poświadczenia na podstawie danych wprowadzanych podczas logowania się do komputera. Opcja ta powstała 9 marca 2012 r. w związku z tym, aby zastosowała się na komputerze musi on po tej dacie choć raz zostać podłączony do sieci AM. = 2 =

3 2. Konfiguracja dla systemu Windows XP Warunkiem poprawnej pracy łącza VPN jest skonfigurowanie połączenia wg poniższej instrukcji. Wybrać z menu Start -> Ustawienia -> Panel sterowania -> Połączenia sieciowe Zadania sieciowe: Utwórz nowe połączenie = 3 =

4 Wpisać dowolną nazwę, która będzie określała konfigurowane połączenie. Tu dla przykładu jest to VPN do AM. = 4 =

5 Zamiast adresu IP można wpisać bardziej przyjazna nazwę vpn.am.szczecin.pl, która jest równoważna z = 5 =

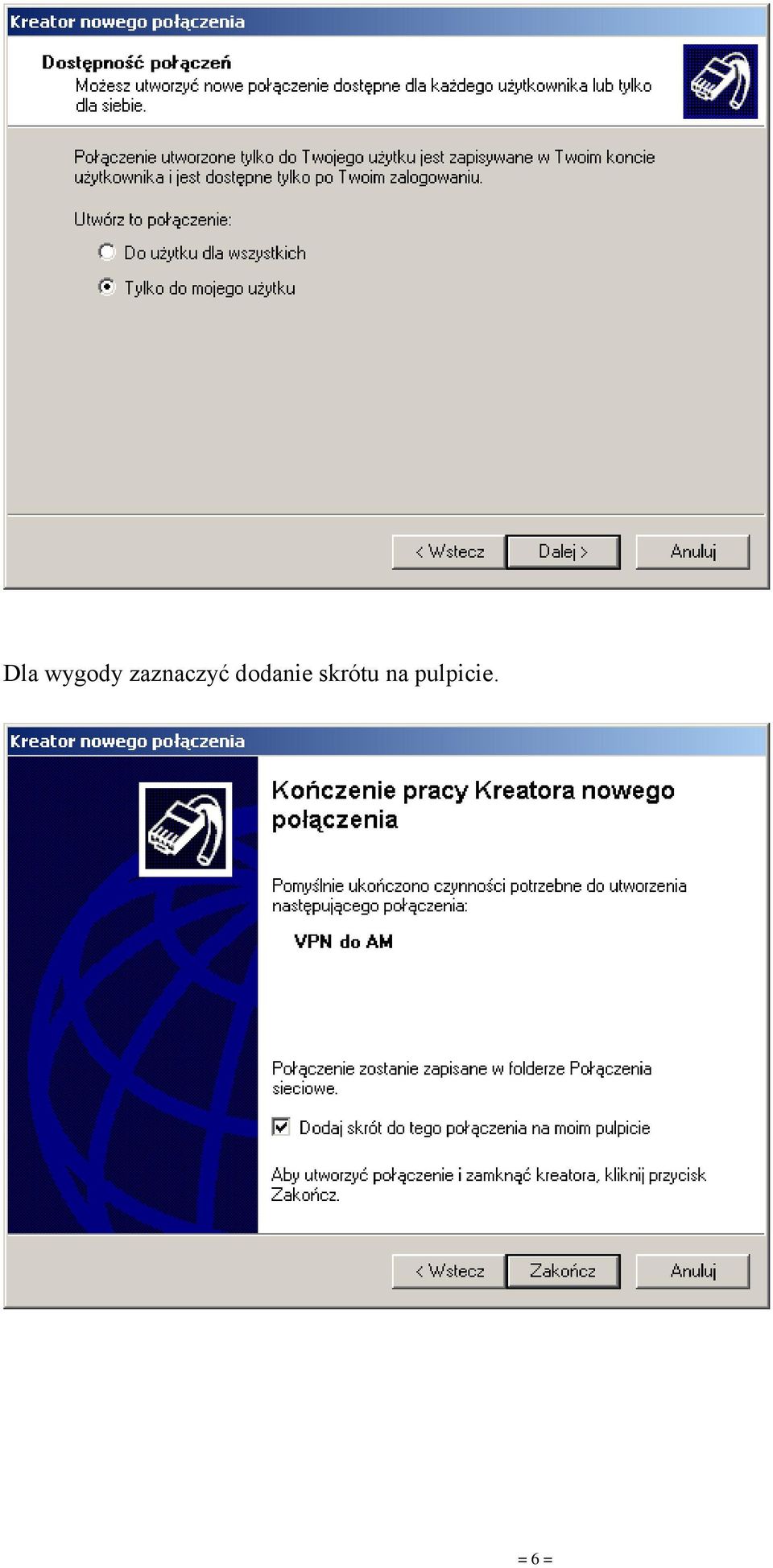

6 Dla wygody zaznaczyć dodanie skrótu na pulpicie. = 6 =

7 Po naciśnięciu przycisku [Zakończ] pojawi się poniższe okno. Przed połączeniem należy jeszcze wprowadzić drobne poprawki. W tym celu należy użyć przycisku [Właściwości]. Jeżeli komputer, na którym konfigurowane jest połączenie VPN, skonfigurowany jest już do do pracy w domenie ADM, należy włączyć Automatycznie użyj mojej nazwy logowania. W przeciwnym wypadku (konfigurowanie komputera prywatnego) opcję tą należy wyłączyć. = 7 =

8 Jak na powyższym zaznaczyć Protokół TCP/IP i nacisnąć [Właściwości]. Następnie [Zaawansowane]. = 8 =

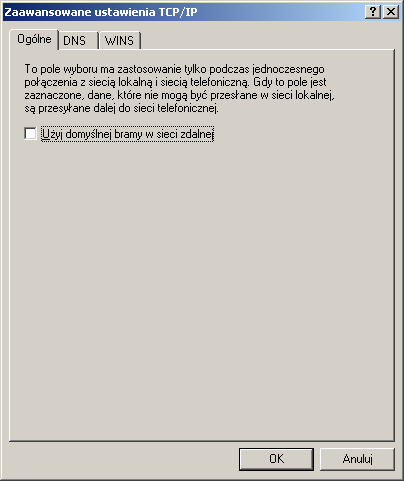

9 UWAGA!!! Jeżeli pole Użyj domyślnej bramy w sieci zdalnej jest zaznaczone, to cały ruch z i do Internetu przechodzi przez Akademię Morską. Zastosowanie mają wszystkie polityki bezpieczeństwa AM, w zamian jednak użytkownik dostaje dostęp do wszystkich systemów tak, jakby był w miejscu pracy. Możliwe jest nieznaczne spowolnienie dostępu do stron www spoza Akademii. Odznaczenie tego pola oznaczać będzie, że dostęp do Internetu realizowany będzie bezpośrednio za pomocą łącza Internetowego użytkownika (domowego). Uzyskuje się wówczas dostęp jedynie do wewnętrznych zasobów dyskowych AM oraz części programów. Strony www AM oraz współpracujących z nami serwisów innych instytucji nie będą rozpoznawały użytkownika, jako zaufanego i nie dopuszczą w ogóle lub częściowo do zastrzeżonej części swoich zasobów, np. panelu administratora. Zalecane jest zatem zaznaczenie tego pola w celu uniknięcia ewentualnych komplikacji. Teraz już tylko trzy razy OK i połączenie jest skonfigurowane i gotowe do użycia. Aby połączyć się z Akademią Morską wystarczy już tylko odszukać na pulpicie ikonę skrótu z ustawioną nazwą (w przykładzie było to VPN do AM ). Po uruchomieniu utworzy się szyfrowane połączenie z siecią AM. = 9 =

10 2. Konfiguracja dla systemu Windows 7 Warunkiem poprawnej pracy łącza VPN jest skonfigurowanie połączenia wg poniższej instrukcji. Wybrać z menu Start -> Ustawienia -> Panel sterowania -> Centrum sieci i udostępniania lub kliknąć w ikonę monitorka, która znajduję na belce, tuż obok zegarka i wybrać Otwórz Centrum sieci i udostępniania Następnie Skonfiguruj nowe połączenie Wybrać, jak pokazano poniżej i nacisnąć [Dalej]. = 10 =

11 Na poniższym wybrać Użyj mojego połączenia internetowego (VPN) = 11 =

12 Wpisać dowolną nazwę, która będzie zrozumiale określała konfigurowane połączenie. Tu dla przykładu jest to VPN do AM. Koniecznie należy zaznaczyć Nie łącz teraz i nacisnąć [Dalej]. W powyższym oknie należy podać nazwę użytkownika (login) i hasło konta w domenie ADM, jak przy logowaniu do komputera w miejscu pracy w AM, a następnie nacisnąć [Utwórz]. = 12 =

13 Nie łączyć jeszcze, ponieważ wymagana jest dalsza konfiguracja. Nacisnąć [Zamknij]. Kliknąć w ikonę monitorka, która znajduję na belce, tuż obok zegarka. Na liście połączeń będzie widoczna nazwa, która ustawiona została wcześniej w polu Nazwa miejsca docelowego tym przykładzie VPN do AM. Kliknąć w tym miejscu prawym klawiszem myszy i wybrać Właściwości. Pojawi się okno, jak poniżej. Przejść do zakładki Zabezpieczenia. Jeżeli komputer, na którym konfigurowane jest to połączenie, nie jest skonfigurowany do pracy w domenie ADM (komputer prywatny), należy wyłączyć Automatycznie użyj mojej nazwy logowania = 13 =

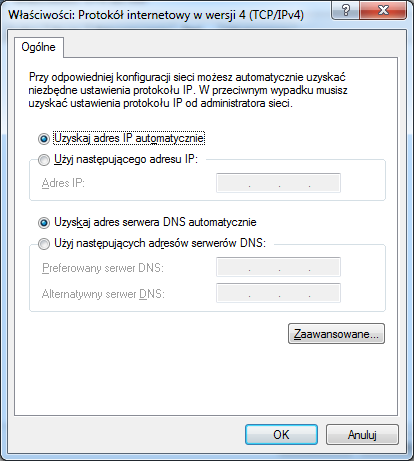

14 Na zakładce Sieć należy odznaczyć Protokół wersji 6, przejść na zaznaczony Protokół wersji 4 i nacisnąć [Właściwości]. Nacisnąć [Zaawansowane]. = 14 =

15 UWAGA!!! Jeżeli pole Użyj domyślnej bramy w sieci zdalnej jest zaznaczone, to cały ruch z i do Internetu przechodzi przez Akademię Morską. Zastosowanie mają wszystkie polityki bezpieczeństwa AM, w zamian jednak użytkownik dostaje dostęp do wszystkich systemów tak, jakby był w miejscu pracy. Możliwe jest nieznaczne spowolnienie dostępu do stron www spoza Akademii. Odznaczenie tego pola oznaczać będzie, że dostęp do Internetu realizowany będzie bezpośrednio za pomocą łącza Internetowego użytkownika (domowego). Uzyskuje się wówczas dostęp jedynie do wewnętrznych zasobów dyskowych AM oraz części programów. Strony www AM oraz współpracujących z nami serwisów innych instytucji nie będą rozpoznawały użytkownika, jako zaufanego i nie dopuszczą w ogóle lub częściowo do zastrzeżonej części swoich zasobów, np. panelu administratora. Zalecane jest zatem zaznaczenie tego pola w celu uniknięcia ewentualnych komplikacji. = 15 =

16 Dalej na zakładce DNS wpisać w zaznaczonym miejscu sufiks adm.local. Teraz już tylko trzy razy [OK] i połączenie jest skonfigurowane i gotowe do użycia. Połączenie z siecią Akademii Morskiej uruchamia się klikając w ikonę monitorka. Na liście połączeń kliknąć tym razem lewym klawiszem myszy na nazwie skonfigurowanego połączenia. Pozycja rozwinie się pokazując przycisk [Połącz]. Po kliknięciu utworzy się szyfrowane połączenie z siecią Akademii Morskiej. = 16 =
