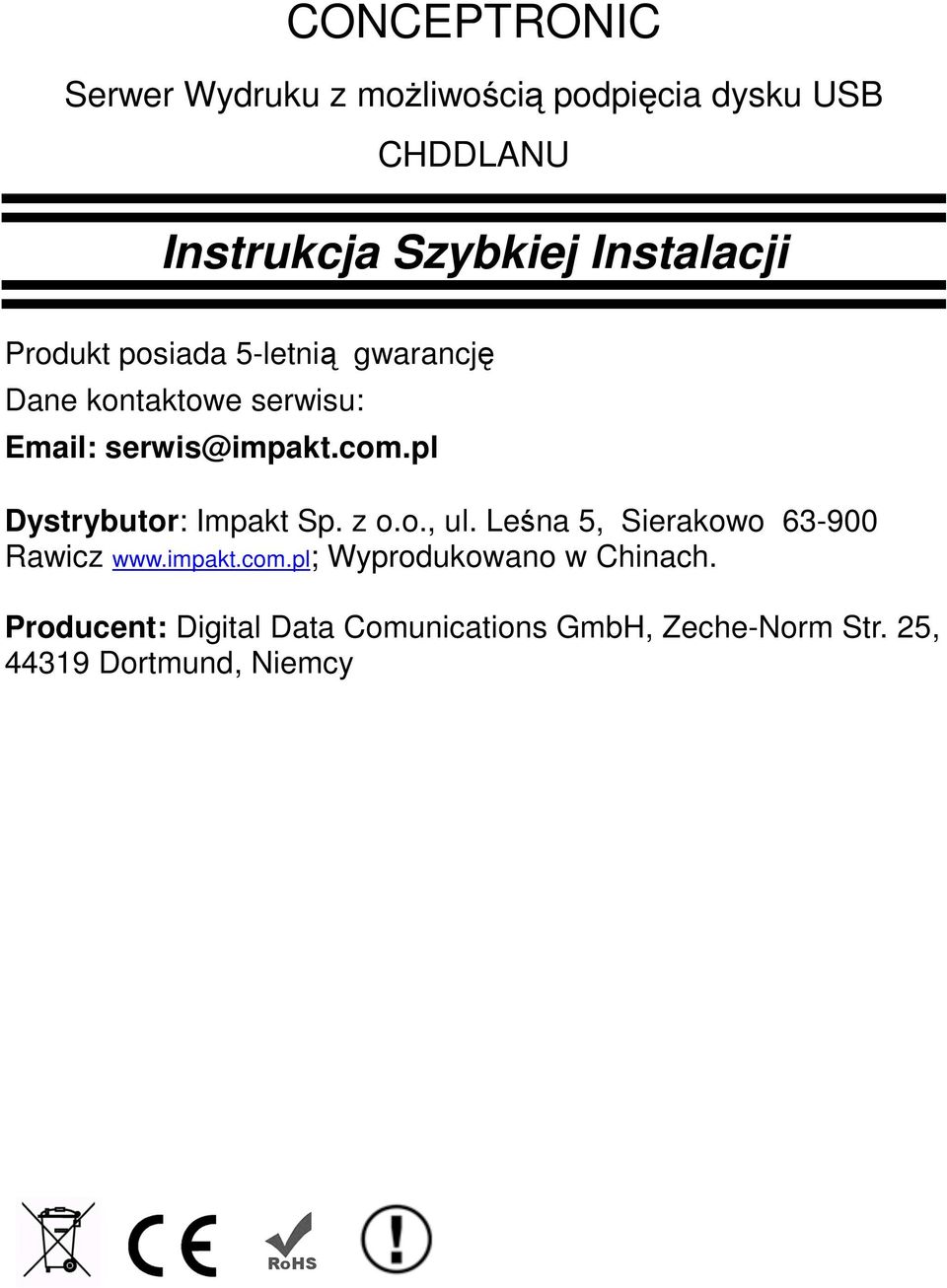

1 CONCEPTRONIC Serwer Wydruku z moŝliwością podpięcia dysku USB CHDDLANU Instrukcja Szybkiej Instalacji Produkt posiada 5-letnią gwarancję Dane kontaktowe serwisu: serwis@impakt.com.pl Dystrybutor: Impakt Sp. z o.o., ul. Leśna 5, Sierakowo Rawicz Wyprodukowano w Chinach. Producent: Digital Data Comunications GmbH, Zeche-Norm Str. 25, Dortmund, Niemcy

pl Dystrybutor: Impakt Sp. z o.o., ul. Leśna 5, Sierakowo 63-900 Rawicz www.impakt.com.

2 Przekreślony kosz - produkt oznaczony tym symbolem oznacza, Ŝe nie moŝe być traktowany jako odpad domowy. Zapewniając prawidłową utylizację pomagasz chronić środowisko naturalne. W celu uzyskania szczegółowych informacji dotyczących recyklingu niniejszego produktu naleŝy skontaktować się z punktem sprzedaŝy detalicznej, w którym dokonano zakupu, lub organem władzy lokalnej. Oznakowanie CE - umieszczone na wyrobie jest deklaracją producenta, Ŝe oznakowany produkt spełnia wymagania dyrektyw tzw. "Nowego Podejścia" Unii Europejskiej. Dyrektywy te dotyczą zagadnień związanych z bezpieczeństwem uŝytkowania, ochroną zdrowia i ochroną środowiska, określają zagroŝenia, które producent powinien wykryć i wyeliminować. Zatem oznaczenie świadczy o tym, Ŝe produkt nie zagraŝa zdrowiu ani nie jest szkodliwy dla środowiska naturalnego. Oznaczenie ROHS - celem wprowadzenia dyrektywy jest zmniejszenie ilości substancji niebezpiecznych, produkt został wyprodukowany zgodnie z tą dyrektywą.

Oznakowanie CE - umieszczone na wyrobie jest deklaracją producenta, Ŝe oznakowany produkt spełnia wymagania dyrektyw tzw. "Nowego Podejścia" Unii Europejskiej.

3 Instrukcja instalacji pomoŝe przeprowadzić Cię krok po kroku przez proces instalacji i konfiguracji Serwera Wydruku CHDDLANU. ZAWARTOŚĆ OPAKOWANIA - Serwer Wydruku CHDDLANU - Karta gwarancyjna i certyfikat CE - Wielojęzyczna instrukcja obsługi - Płytę CD-ROM z wielojęzyczną instrukcją obsługi i oprogramowaniem - Zasilacz sieciowy 12V, 800mA DC - Kabel sieciowy RJ45 Instalacja Serwera 1. Podłącz Serwer wydruku do swojej sieci LAN za pomocą dołączonego kabla RJ Podłącz urządzenie USB (drukarka/dysk twardy) do CHDDLANU za pomocą kabla USB. 3. Podłącz zasilacz do CHDDLANU. Przełącznik USB Connection przestaw na ON. 4. WłóŜ płytę CD dołączoną do zestawu do napędu optycznego swojego komputera. 5. Uruchom Autorun i wybierz Install Drivers & Software.

Zasilacz sieciowy 12V, 800mA DC - Kabel sieciowy RJ45 Instalacja Serwera 1. Podłącz Serwer wydruku do swojej sieci LAN za pomocą dołączonego kabla RJ-45. 2.

oprogramowania naciśnij kontynuuj mimo to. 7.

4 6. Wybierz język instalacji i naciśnij OK. Jeśli uŝywasz Windows Vista wyskoczy okno z wiadomością o braku moŝliwości zweryfikowania podpisu cyfrowego oprogramowania naciśnij kontynuuj mimo to. 7. Gdy instalacja zakończy się naciśnij moŝesz zostać poproszony o restart komputera. Obsługa Serwera CHDDLANU Po zainstalowaniu oprogramowania Serwer Wydruku CHDDLANU nadaje się do uŝytku. Uruchom oprogramowanie klikając dwukrotnie na ikonę: PokaŜe się główne okno oprogramowania CHDDLANU

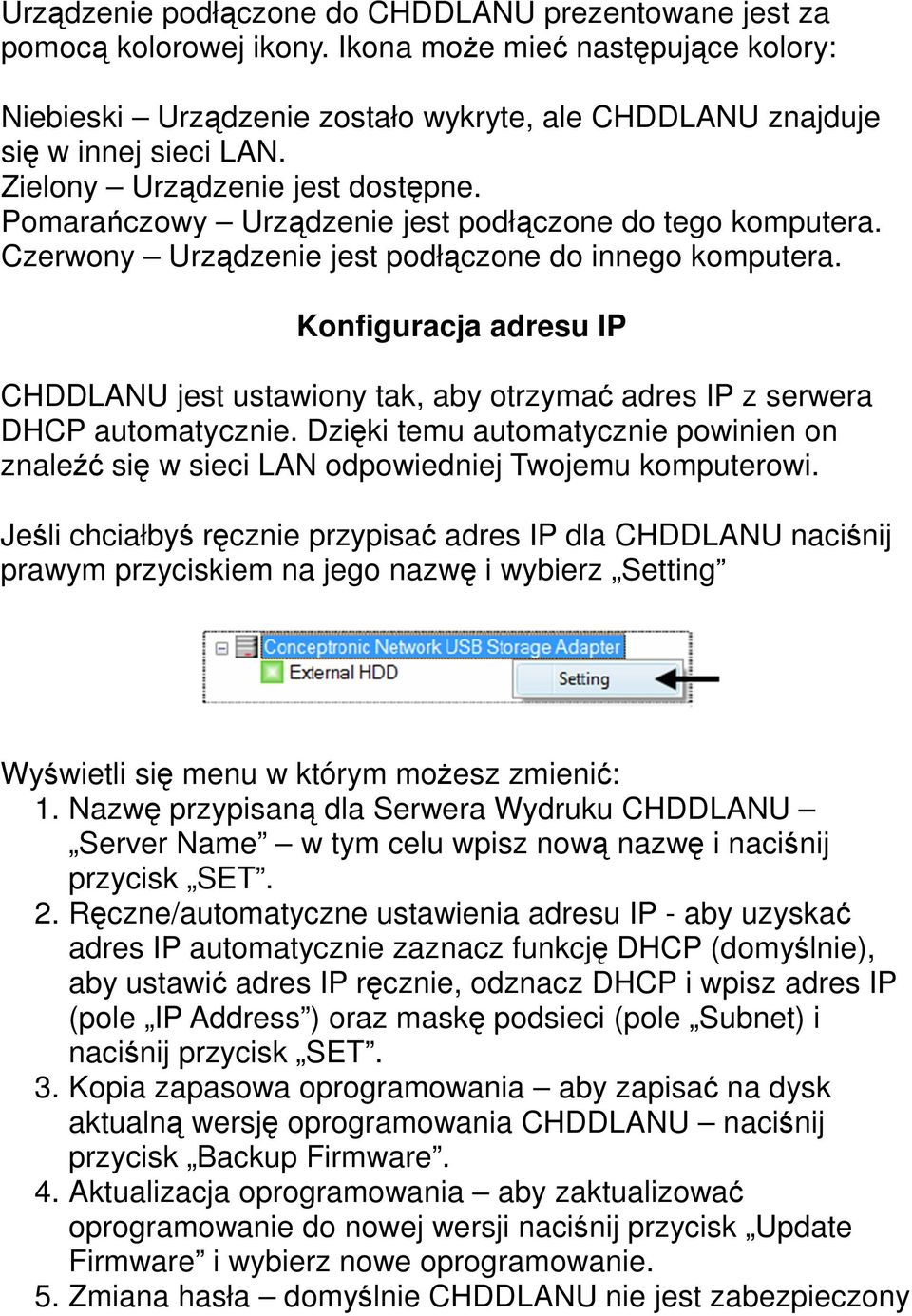

5 Urządzenie podłączone do CHDDLANU prezentowane jest za pomocą kolorowej ikony. Ikona moŝe mieć następujące kolory: Niebieski Urządzenie zostało wykryte, ale CHDDLANU znajduje się w innej sieci LAN. Zielony Urządzenie jest dostępne. Pomarańczowy Urządzenie jest podłączone do tego komputera. Czerwony Urządzenie jest podłączone do innego komputera. Konfiguracja adresu IP CHDDLANU jest ustawiony tak, aby otrzymać adres IP z serwera DHCP automatycznie. Dzięki temu automatycznie powinien on znaleźć się w sieci LAN odpowiedniej Twojemu komputerowi. Jeśli chciałbyś ręcznie przypisać adres IP dla CHDDLANU naciśnij prawym przyciskiem na jego nazwę i wybierz Setting Wyświetli się menu w którym moŝesz zmienić: 1. Nazwę przypisaną dla Serwera Wydruku CHDDLANU Server Name w tym celu wpisz nową nazwę i naciśnij przycisk SET. 2. Ręczne/automatyczne ustawienia adresu IP - aby uzyskać adres IP automatycznie zaznacz funkcję DHCP (domyślnie), aby ustawić adres IP ręcznie, odznacz DHCP i wpisz adres IP (pole IP Address ) oraz maskę podsieci (pole Subnet) i naciśnij przycisk SET. 3. Kopia zapasowa oprogramowania aby zapisać na dysk aktualną wersję oprogramowania CHDDLANU naciśnij przycisk Backup Firmware. 4. Aktualizacja oprogramowania aby zaktualizować oprogramowanie do nowej wersji naciśnij przycisk Update Firmware i wybierz nowe oprogramowanie. 5. Zmiana hasła domyślnie CHDDLANU nie jest zabezpieczony

Konfiguracja adresu IP CHDDLANU jest ustawiony tak, aby otrzymać adres IP z serwera DHCP automatycznie. Dzięki temu automatycznie powinien on znaleźć się w sieci LAN odpowiedniej Twojemu komputerowi.

6 hasłem, jeśli chcesz to zmienić naciśnij przycisk Change Password. 6. Restart serwera aby zrestartować CHDDLANU naciśnij Reset Server Konfiguracja przez przeglądarkę internetową. Serwer wydruku CHDDLANU posiada moŝliwość konfiguracji przez przeglądarkę internetową. W celu takiej konfiguracji uruchom dowolną przeglądarkę i wpisz w nią adres IP CHDDLANU. Interfejs web posiada te same moŝliwości konfiguracji co oprogramowanie Conceptronic.

Serwer wydruku CHDDLANU posiada moŝliwość konfiguracji przez przeglądarkę internetową.

7 Korzystanie z CHDDLANU Po poprawnej konfiguracji CHDDLANU jest gotowy do pracy. Uruchom oprogramowanie, wybierz urządzenie i naciśnij przycisk Connect. Komputer rozpozna urządzenie USB jak by było podłączone bezpośrednio do niego i jeśli są wymagane sterowniki/oprogramowanie, a nie były one zainstalowane wcześniej, trzeba je zainstalować. Jeśli urządzenie jest podłączone do komputera, ikona zmieni się na pomarańczową: Jeśli jesteś podłączony do urządzenia, a chciałbyś je rozłączyć, naciśnij Disconnect. Po zakończeniu rozłączania, kolor urządzenia zmieni się na zielony. Jeśli urządzenie znajduje się w sieci w której pracuje wiele komputerów istnieje prawdopodobieństwo, Ŝe któryś z nich je uŝywa. W takiej sytuacji ikona urządzenia będzie miała kolor czerwony.

Jeśli urządzenie jest podłączone do komputera, ikona zmieni się na pomarańczową: Jeśli jesteś podłączony do urządzenia, a chciałbyś je rozłączyć, naciśnij Disconnect.

8 Naciśnij prawy przycisk i Details pojawi się informacja z adresem IP komputera, który uŝywa urządzenia. Jeśli naciśniesz na Request Disconnect, oprogramowanie wyślę informację uŝytkownikowi, który aktualnie uŝywa urządzenie, z prośbą o rozłączenie. Gdy urządzenie zostanie rozłączone, zostaniesz o tym powiadomiony. Ikona urządzenia zostanie zmieniona na zieloną.

Jeśli naciśniesz na Request Disconnect, oprogramowanie wyślę informację uŝytkownikowi,
