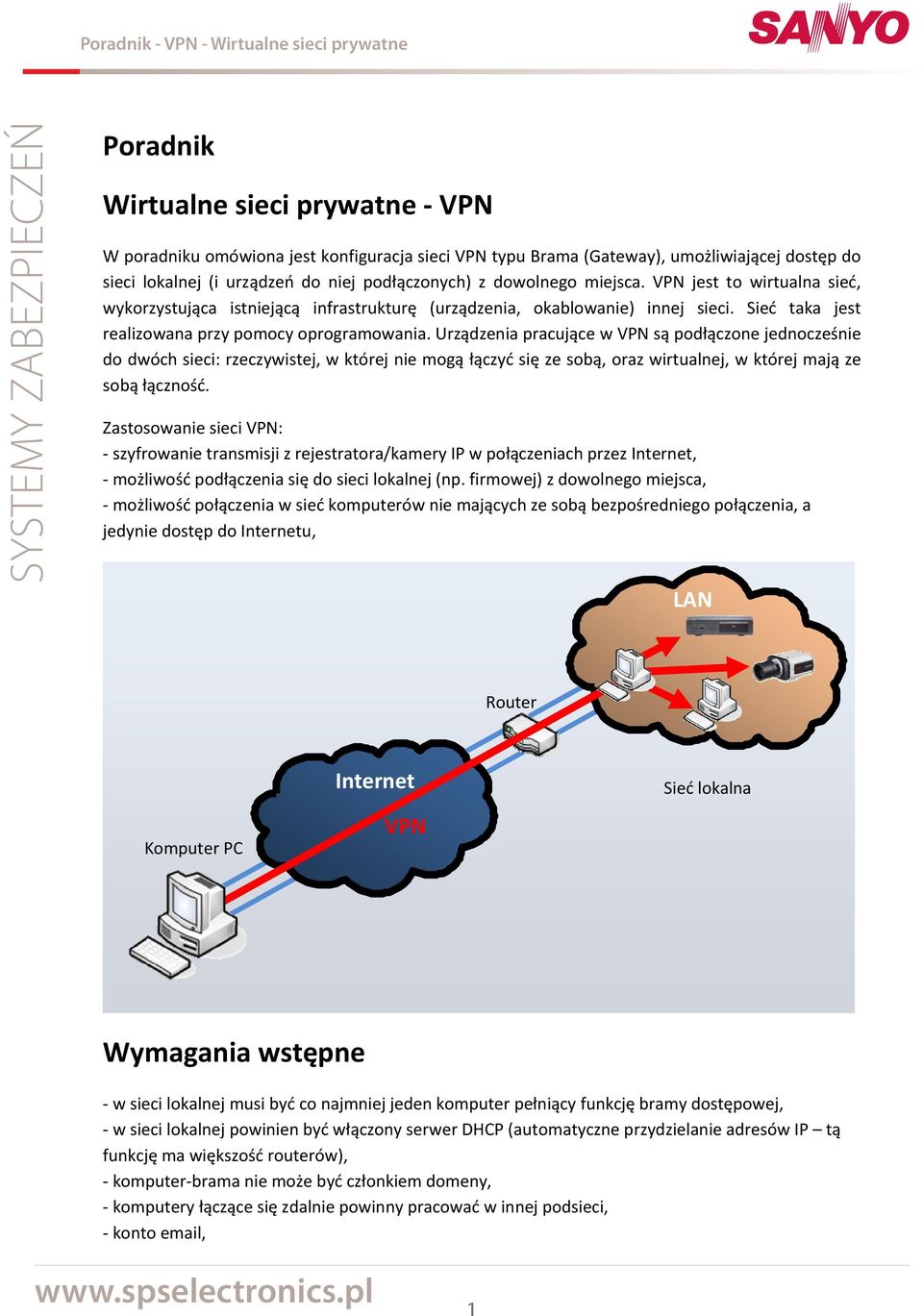

1 Poradnik Wirtualne sieci prywatne - VPN W poradniku omówiona jest konfiguracja sieci VPN typu Brama (Gateway), umożliwiającej dostęp do sieci lokalnej (i urządzeń do niej podłączonych) z dowolnego miejsca. VPN jest to wirtualna sieć, wykorzystująca istniejącą infrastrukturę (urządzenia, okablowanie) innej sieci. Sieć taka jest realizowana przy pomocy oprogramowania. Urządzenia pracujące w VPN są podłączone jednocześnie do dwóch sieci: rzeczywistej, w której nie mogą łączyć się ze sobą, oraz wirtualnej, w której mają ze sobą łączność. Zastosowanie sieci VPN: - szyfrowanie transmisji z rejestratora/kamery IP w połączeniach przez Internet, - możliwość podłączenia się do sieci lokalnej (np. firmowej) z dowolnego miejsca, - możliwość połączenia w sieć komputerów nie mających ze sobą bezpośredniego połączenia, a jedynie dostęp do Internetu, LAN Router Komputer PC Internet VPN Sieć lokalna Wymagania wstępne - w sieci lokalnej musi być co najmniej jeden komputer pełniący funkcję bramy dostępowej, - w sieci lokalnej powinien być włączony serwer DHCP (automatyczne przydzielanie adresów IP tą funkcję ma większość routerów), - komputer-brama nie może być członkiem domeny, - komputery łączące się zdalnie powinny pracować w innej podsieci, - konto , 1

2 Zakładanie konta na serwerze LogMeIn 1. Na początku należy założyć konto LogMeIn, z którego będzie można zarządzać swoimi sieciami VPN. Na stronie kliknij Create an account. 2. Zaznacz LogMeIn Access, Management and Networking i kliknij Continue. 2

3 3. Podaj wymagane dane: , hasło dostępu (Password). Pozostałe opcje jak na ekranie poniżej. Po wypełnieniu kliknij Continue. 4. Konto zostanie utworzone i otwarte zostanie okno konfiguracji. Kliknij na Log out w celu wylogowania. Za jakiś czas na podany adres wysłana zostanie wiadomość sprawdzająca poprawność adresu, w której należy kliknąć na wyświetlony odnośnik. Nie potwierdzone konta usuwane są po 6 dniach. 3

4 Pobieranie i instalacja Hamachi 5. Ponownie otwórz stronę Kliknij na Products, a następnie na LogMeIn Hamachi Po lewej stronie kliknij na DOWNLOAD, zaznacz pole potwierdzające, że nie znajdujesz się w kraju z nałożonym przez USA embargiem i kliknij Download Now. 4

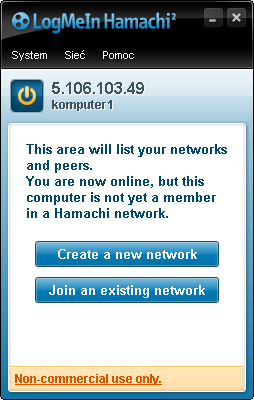

5 7. Po pobraniu aplikacji zainstaluj ją. Instalacja i uruchamianie przebiegają tak samo, jak dla każdego innego programu. Nie jest wymagane podawanie żadnych dodatkowych informacji. 8. Po uruchomieniu programu kliknij na przycisk rozpoczynający połączenie z serwerem pośredniczącym Hamachi. 9. Podaj nazwę komputera, pod jaką ma być on widoczny w sieci. Komputery dołączające się zdalnie do sieci mogą mieć nazwy np. komputer 1, komputer 2 itd., a komputer mający pełnić funkcję bramy może nazywać się brama. Po wpisaniu nazwy kliknij Utwórz. 10. Po nawiązaniu połączenia w oknie aplikacji wyświetlony zostanie adres komputera w sieci Hamachi. 5

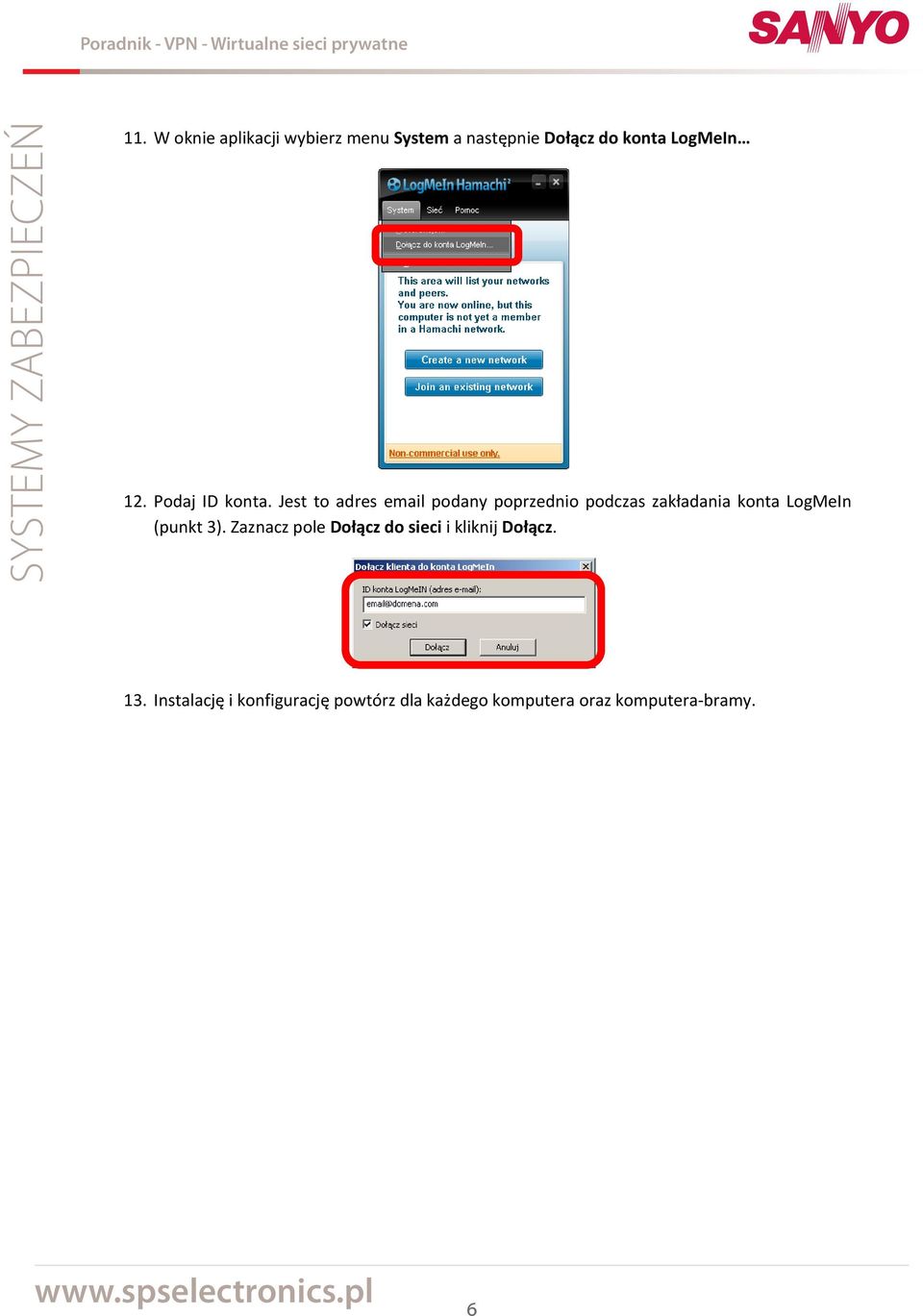

6 11. W oknie aplikacji wybierz menu System a następnie Dołącz do konta LogMeIn 12. Podaj ID konta. Jest to adres podany poprzednio podczas zakładania konta LogMeIn (punkt 3). Zaznacz pole Dołącz do sieci i kliknij Dołącz. 13. Instalację i konfigurację powtórz dla każdego komputera oraz komputera-bramy. 6

7 Tworzenie nowej sieci typu Brama (Gateway) 14. Zaloguj się na stronie podając ID i hasło z punktu Kliknij na NETWORK, następnie na Join Requests. Wyświetlona zostanie lista komputerów, które zgłosiły żądanie dołączenia do konta (punkt 12). Dla każdego komputera zaznacz pole Accept (zgoda na dołączenie) i kliknij na Save w celu zapisania ustawień. 16. Dołączenie zostanie potwierdzone przez każdą aplikację poprzez wyświetlenie komunikatu: Dołączenie do konta. 7

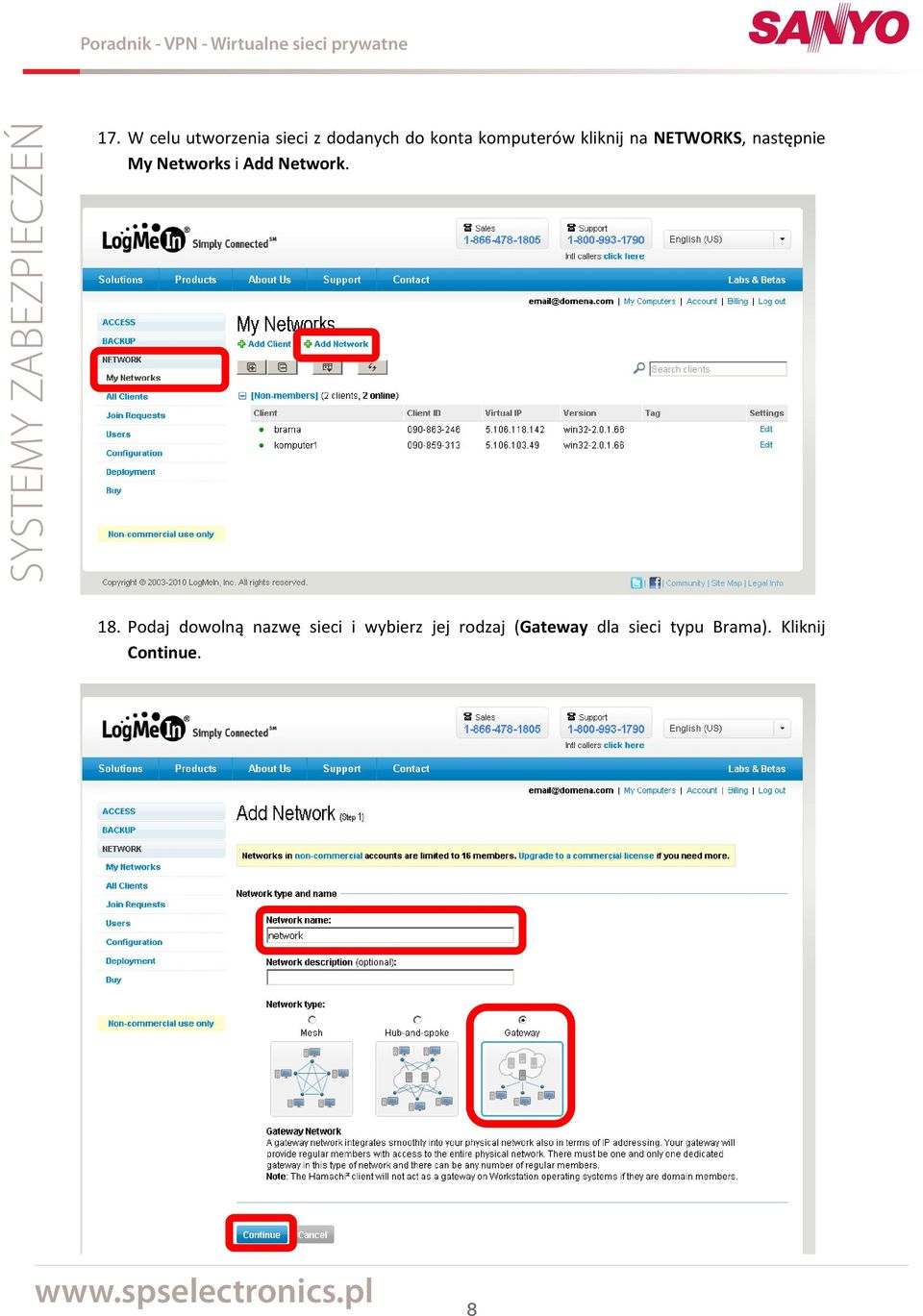

8 17. W celu utworzenia sieci z dodanych do konta komputerów kliknij na NETWORKS, następnie My Networks i Add Network. 18. Podaj dowolną nazwę sieci i wybierz jej rodzaj (Gateway dla sieci typu Brama). Kliknij Continue. 8

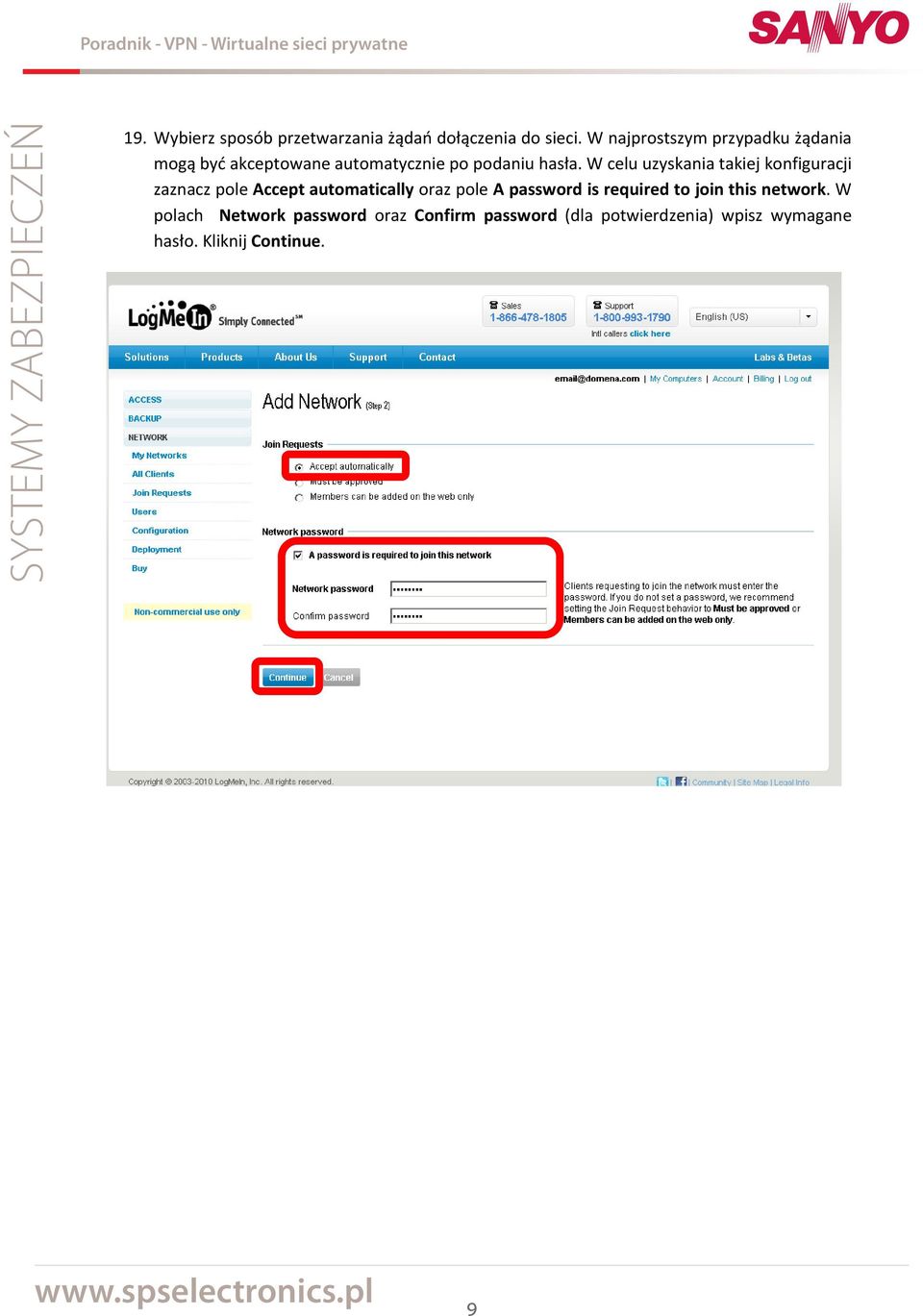

9 19. Wybierz sposób przetwarzania żądań dołączenia do sieci. W najprostszym przypadku żądania mogą być akceptowane automatycznie po podaniu hasła. W celu uzyskania takiej konfiguracji zaznacz pole Accept automatically oraz pole A password is required to join this network. W polach Network password oraz Confirm password (dla potwierdzenia) wpisz wymagane hasło. Kliknij Continue. 9

10 20. Wybierz komputer, który ma pełnić funkcję bramy (Gateway). Jest to jeden z komputerów w sieci, do której ma być uzyskiwany zdalny dostęp. Po zaznaczeniu kliknij Continue. 21. Zaznacz komputery, które mają uzyskiwać dostęp do zdalnej sieci, a następnie kliknij Finish. 10

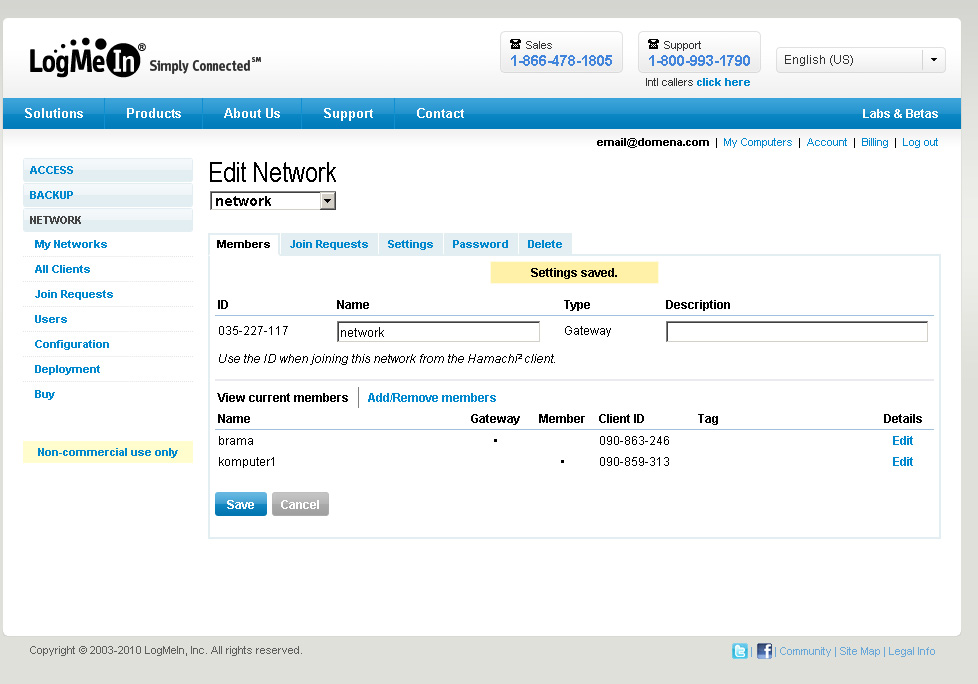

11 22. W celu ewentualnej zmiany ról, dodania lub usunięcia komputera z sieci należy kliknąć Add/Remove members. 23. Po zakończeniu konfiguracji w aplikacji wyświetlona zostanie lista komputerów pracujących w utworzonej sieci VPN. Dostęp do rejestratorów lub innych urządzeń pracujących w zdalnej sieci możliwy jest od tej pory poprzez ich adres IP. 11 ul. Wał Miedzeszynski 630, Warszawa tel , fax info@spselectronics.pl
