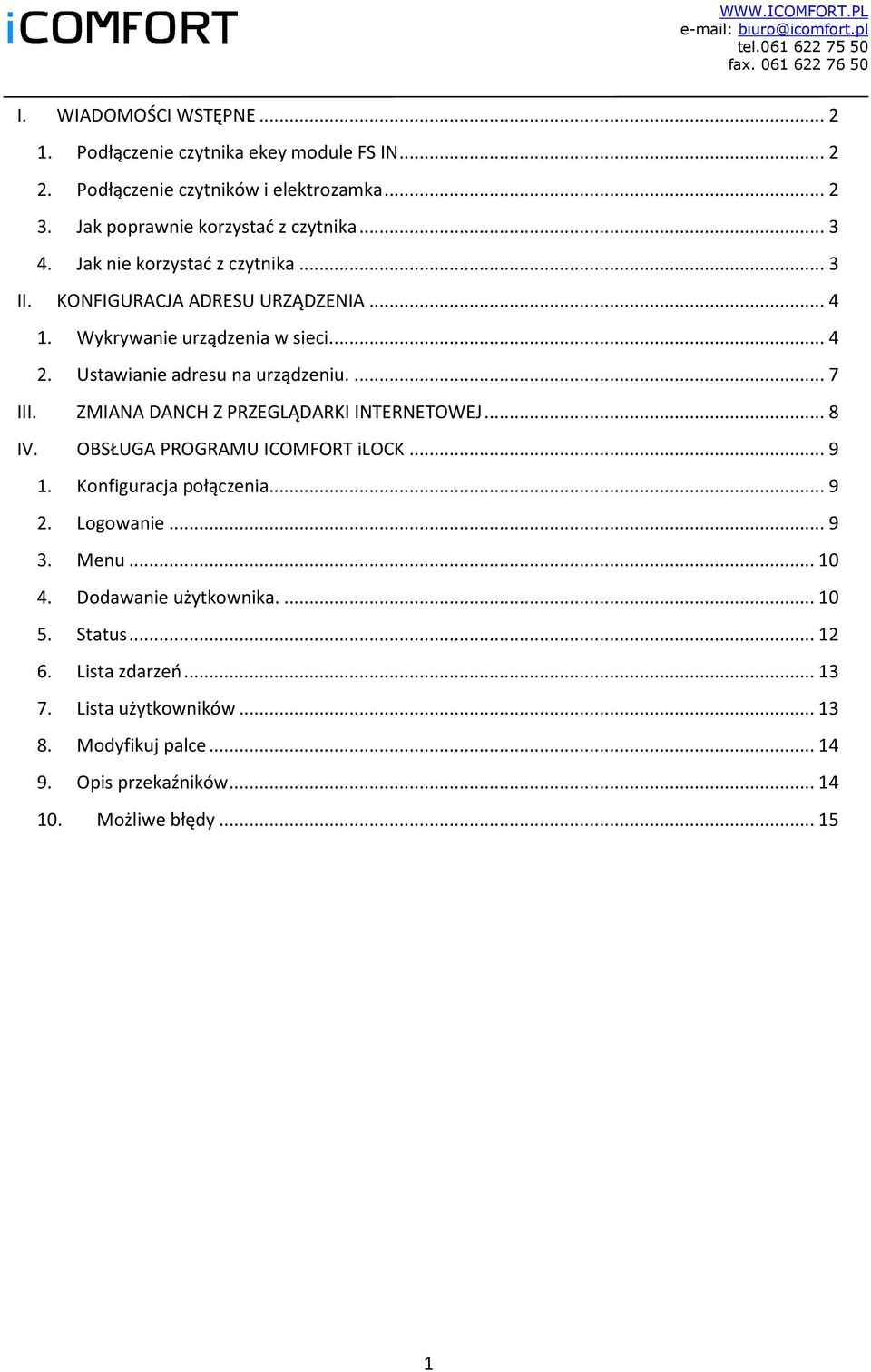

1 I. WIADOMOŚCI WSTĘPNE Podłączenie czytnika ekey module FS IN Podłączenie czytników i elektrozamka Jak poprawnie korzystać z czytnika Jak nie korzystać z czytnika... 3 II. KONFIGURACJA ADRESU URZĄDZENIA Wykrywanie urządzenia w sieci Ustawianie adresu na urządzeniu III. ZMIANA DANCH Z PRZEGLĄDARKI INTERNETOWEJ... 8 IV. OBSŁUGA PROGRAMU ICOMFORT ilock Konfiguracja połączenia Logowanie Menu Dodawanie użytkownika Status Lista zdarzeń Lista użytkowników Modyfikuj palce Opis przekaźników Możliwe błędy

2 I. WIADOMOŚCI WSTĘPNE 1. Podłączenie czytnika ekey module FS IN 2. Podłączenie czytników i elektrozamka 2

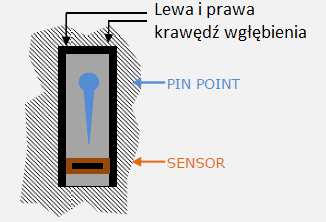

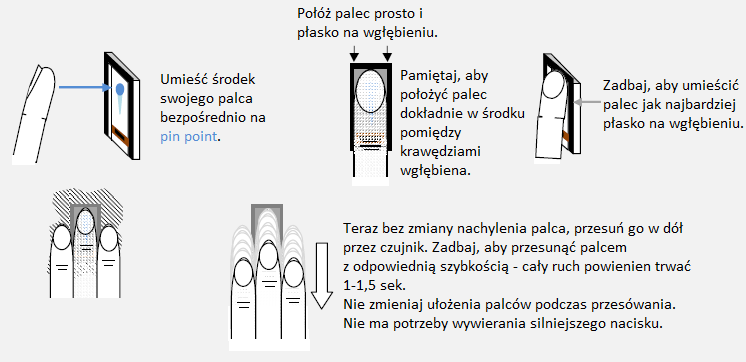

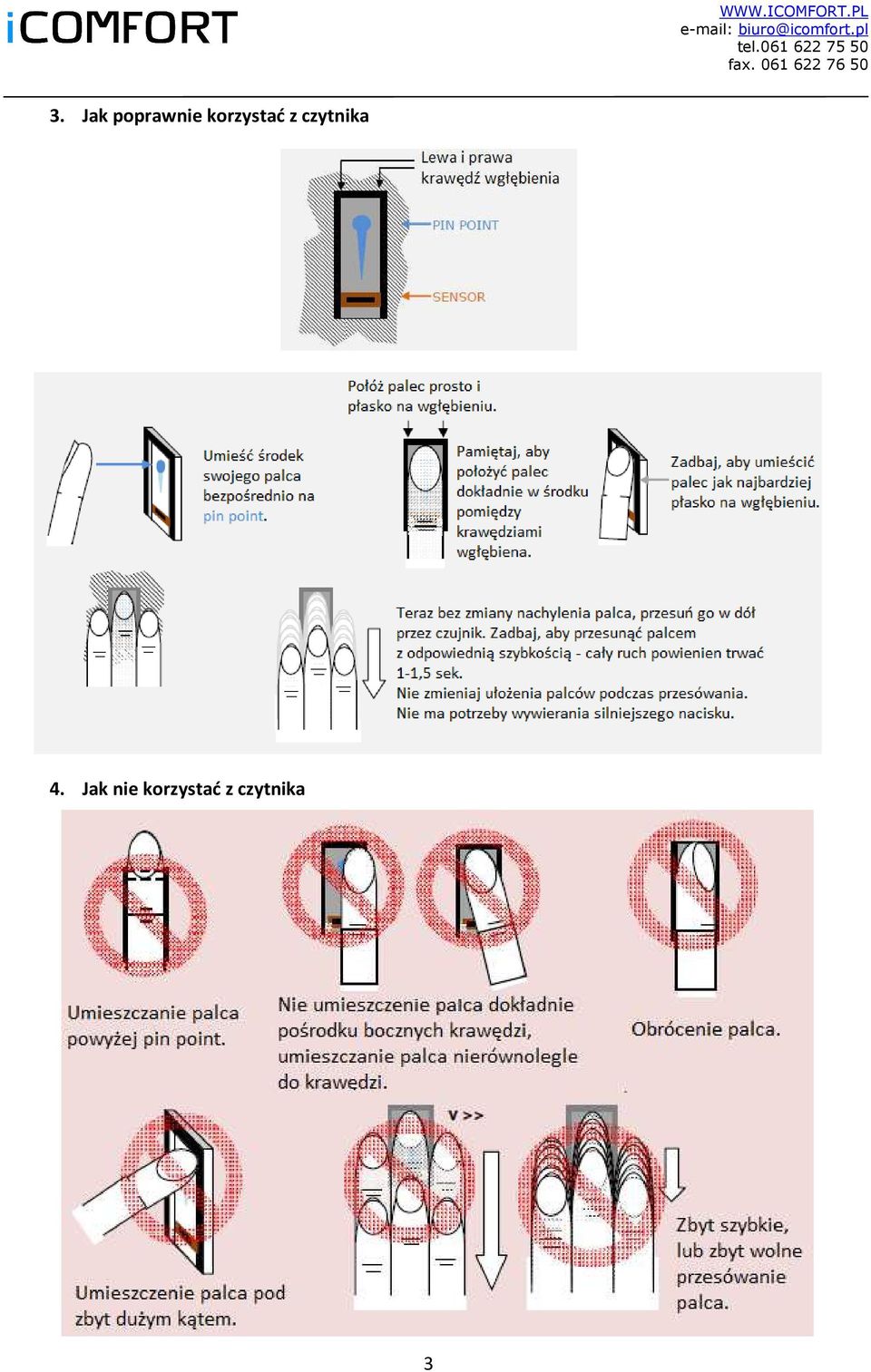

3 3. Jak poprawnie korzystać z czytnika 4. Jak nie korzystać z czytnika 3

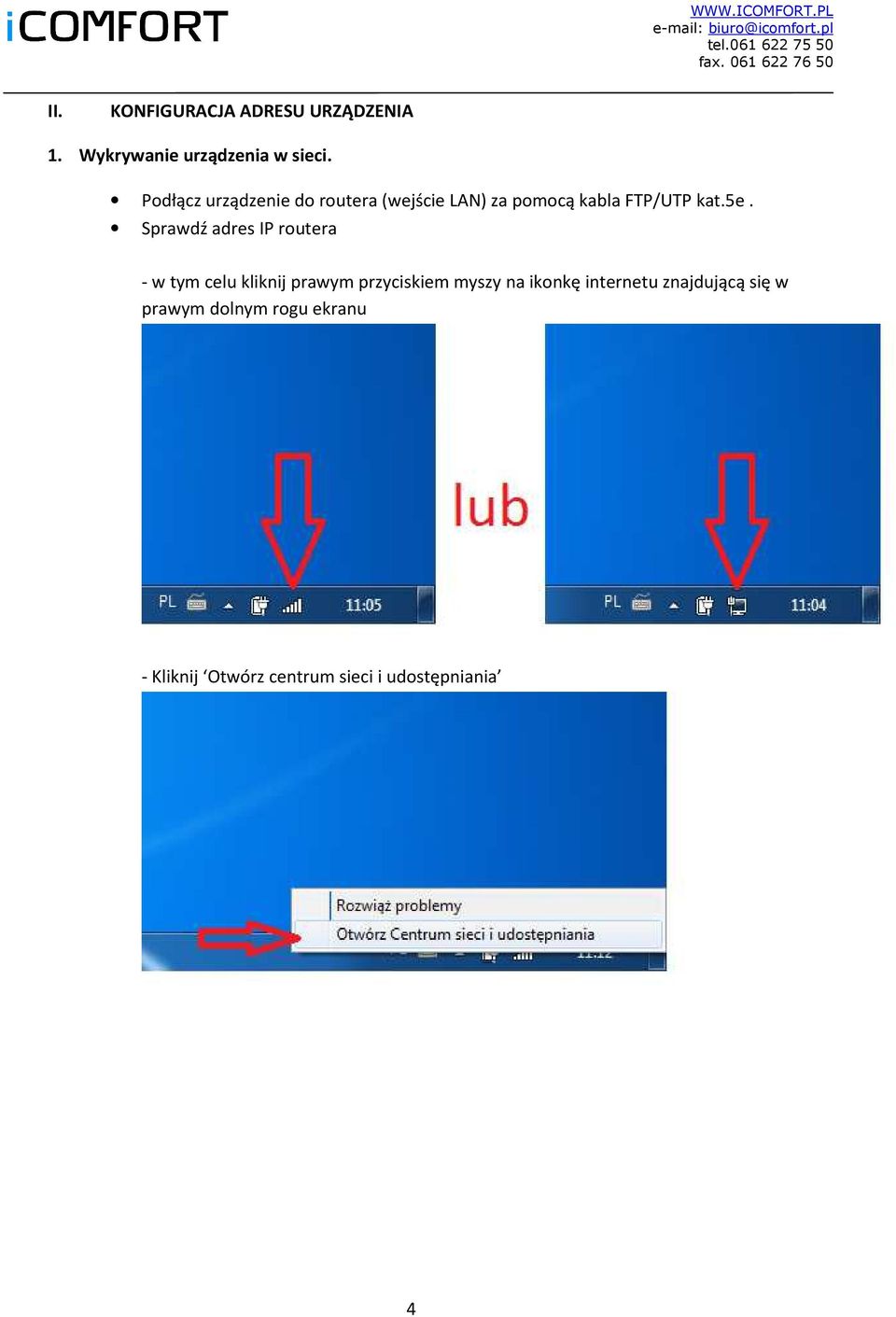

4 II. KONFIGURACJA ADRESU URZĄDZENIA 1. Wykrywanie urządzenia w sieci. Podłącz urządzenie do routera (wejście LAN) za pomocą kabla FTP/UTP kat.5e. Sprawdź adres IP routera - w tym celu kliknij prawym przyciskiem myszy na ikonkę internetu znajdującą się w prawym dolnym rogu ekranu - Kliknij Otwórz centrum sieci i udostępniania 4

5 - Kliknij na nazwę połączenia internetowego - kliknij na przycisk Szczegóły 5

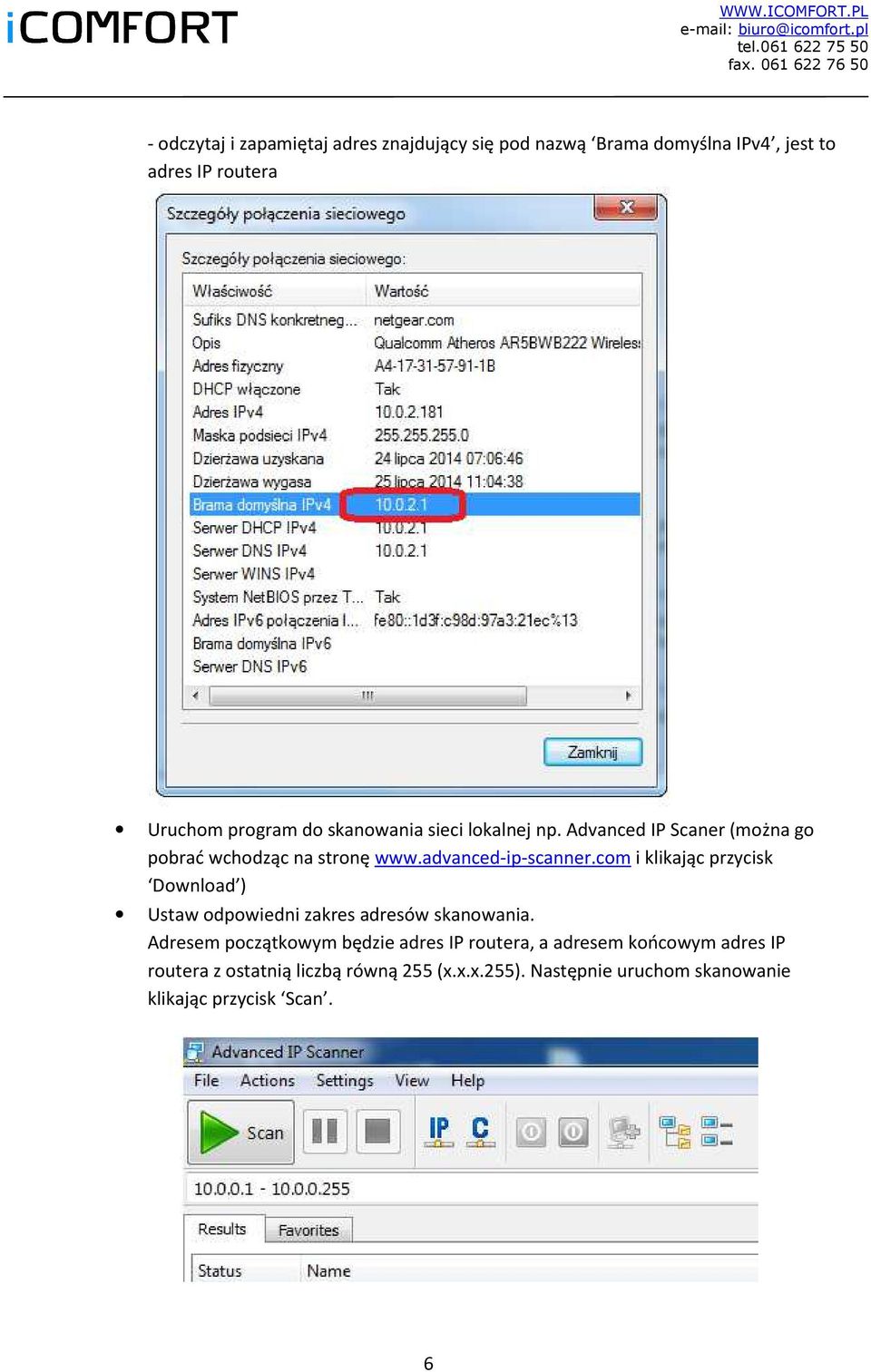

6 - odczytaj i zapamiętaj adres znajdujący się pod nazwą Brama domyślna IPv4, jest to adres IP routera Uruchom program do skanowania sieci lokalnej np. Advanced IP Scaner (można go pobrać wchodząc na stronę i klikając przycisk Download ) Ustaw odpowiedni zakres adresów skanowania. Adresem początkowym będzie adres IP routera, a adresem końcowym adres IP routera z ostatnią liczbą równą 255 (x.x.x.255). Następnie uruchom skanowanie klikając przycisk Scan. 6

7 Program powinien wykryć w sieci urządzenie o nazwie Raspberry Pi Foundation, należy zapamiętać jego numer IP. 2. Ustawianie adresu na urządzeniu. Wpisz w wyszukiwarkę internetową zapamiętany adres IP urządzenia. W celu zmiany adresu IP należy wpisać żądany adres w polu Ustawienie środowiska->ip, a następnie potwierdzić klikając Ustaw IP. Aktualne IP powinno wyświetlić się pod przyciskiem. Następnie należy uzupełnić wszystkie dane w opcji Ustawienie stałego IP : IP nowy adres urządzenia (np ) Netmask maska podsieci (np ) Network, Broadcast, Gateway adres routera (np ) Po uzupełnieniu potwierdzamy dane klikając przycisk Statyczne IP. Jeśli proces przebiegł poprawnie poniżej wyświetlane Ustawienia aktualne zmienią się na podane przez nas wartości. Wciśnij przycisk Uruchomienie aplikacji->zakończ Zrestartuj urządzenie odłączając je na chwilę od zasilania. 7

8 III. ZMIANA DANCH Z PRZEGLĄDARKI INTERNETOWEJ Jeśli komputer znajduje się w tej samej sieci LAN co urządzenie ilock można modyfikować ustawienia urządzenia, dodawać użytkowników itp. za pomocą przeglądarki internetowej. W tym celu należy w przeglądarce wpisać aktualny adres IP urządzenia i kliknąć Enter. Ukaże się strona logowania. Po zalogowaniu mamy pełny dostęp do opcji urządzenia (funkcjonalność jest analogiczna do opisanego poniżej programu ICOMFORT ilock). 8

9 IV. OBSŁUGA PROGRAMU ICOMFORT ilock 1. Konfiguracja połączenia Przy pierwszym uruchomieniu należy skonfigurować połączenie używając poniższych danych: Adres ip: ustawiony wcześniej adres centralki Numer portu: Logowanie Po skonfigurowaniu połączenia ukaże się okno logowania, należy zalogować się za pomocą poniższych danych: Login: Hasło: serwis 9

10 3. Menu Menu otwieramy przesuwając palec w prawą stronę, zaczynając od lewej krawędzi ekranu lub wykorzystując przycisk w lewym górnym rogu ekranu. 4. Dodawanie użytkownika. W oknie Dodaj użytkownika należy uzupełnić wszystkie dane oraz wybrać stopień dostępu danego użytkownika. Logowanie pozwala na logowanie się do programu, lecz bez dostępu do opcji dodaj użytkownika, Lista użytkowników oraz Ustawienia. Admin pozwala na dostęp do wszystkich opcji programu. Uwaga! Hasło musi mieć 8 znaków, w tym cyfry i litery. 10

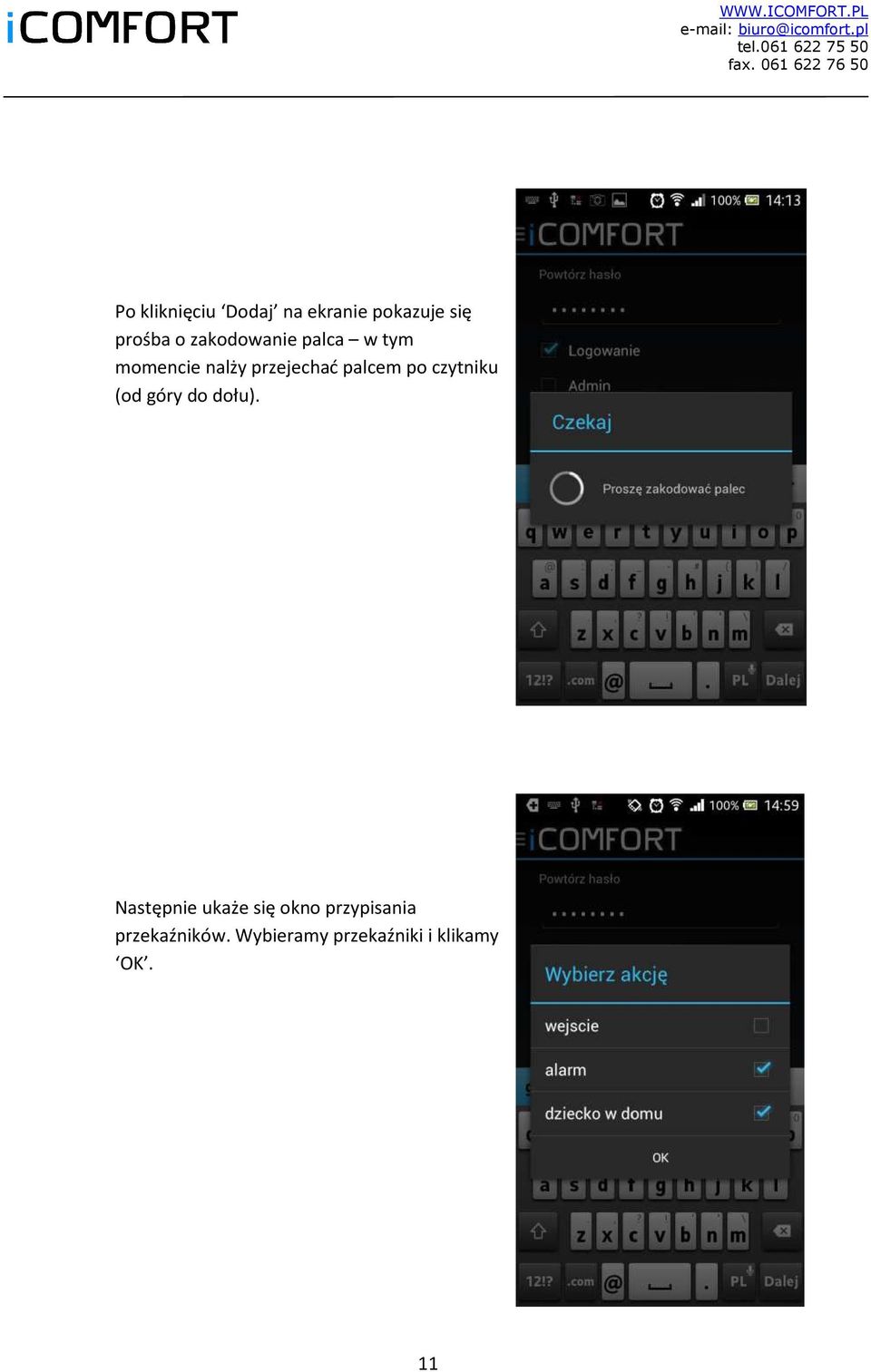

11 Po kliknięciu Dodaj na ekranie pokazuje się prośba o zakodowanie palca w tym momencie nalży przejechać palcem po czytniku (od góry do dołu). Następnie ukaże się okno przypisania przekaźników. Wybieramy przekaźniki i klikamy OK. 11

12 Po zakodowaniu pierwszego palca następuje pytanie Zakodować następny palec?. Kodowanie kolejnych palców wygląda analogicznie do pierwszego. Każdy użytkownik może zakodować 10 palców. Dane użytkownika, hasło, identyfikowane palce oraz stopień dostępu można modyfikować w dowolnej chwili w opcji Lista użytkowników. Uwaga! Po dodaniu użytkownika z prawami administratora i logowania, ze względów bezpieczeństwa należy usunąć użytkownika serwis. 5. Status Wchodząc w opcje Status mamy podgląd wyjść urządzenia. Zamknięta kłódka symbolizuje układ zamknięty (np. zamknięty rygiel), a otwarta układ otwarty (np. otwarte drzwi). Nazwy wyjść można dowolnie modyfikować klikając na nie i wprowadzając nową nazwę. Na ekranie znajduje się również przycisk Otwórz drzwi, którym uruchamiamy przekaźnik wybrany w oknie opis przekaźników. 12

13 6. Lista zdarzeń W liście zdarzeń mamy dostęp do historii urządzenia. Widzimy kto korzystał z urządzenia, czy było to otwieranie zdalne czy przy pomocy palca. Podawany jest również numer wykorzystanego palca (w przypadku otwierania zdalnego jest to numer -1 ). Jeśli dany przekaźnik został aktywowany wyświetlana jest przy nim wartość 1, jeśli nie - wartość Lista użytkowników Znajdują się tutaj wszyscy dostępni użytkownicy urządzenia. Aby wyświetlić szczegółowe dane należy kliknąć na danego użytkownika. W oknie, które się ukaże możemy wykonać 4 czynności (przyciski): - Modyfikuj palce -> dzięki temu możemy dodawać nowe identyfikowane palce oraz zmieniać przekaźniki przypisane do danego palca (dokładny opis w punkcie 8) - Usuń użytkownika -> służy do usuwania konta danego użytkownika - Zmień hasło -> po kliknięciu tego przycisku program poprosi nas o wprowadzenie nowego hasła - Zapisz -> zapisuje zmodyfikowane dane 13

14 8. Modyfikuj palce Możliwość modyfikowania palców użytkownika znajduje się w opcji Edytuj użytkownika- >Modyfikuj palce. Po kliknięciu na przycisk przechodzimy do okna lista palców, w którym mamy dostęp do kodowania i modyfikacji 10 palców (numery od 0 do 9). Klikając na numer danego palca otwieramy opcje, w których możemy wybrać uruchamiane przekaźniki oraz przycisk kodowania palca (kodowanie palca wygląda analogicznie jak podczas tworzenia nowego użytkownika). Po skończonych modyfikacjach klikamy Zapisz. 9. Opis przekaźników W opcji Opis przekaźników można zmienić opis danego przekaźnika, w tym celu należy kliknąć na starą nazwę i wprowadzić nową. Można też zmienić przekaźnik, którym sterujemy (z poziomu aplikacji ilock można sterować tylko jednym). 14

15 10. Możliwe błędy Użytkownik z bez praw admina Jeśli użytkownik, posiadający prawa tylko do logowania wejdzie w opcje: dodaj użytkownika, Lista użytkowników lub Opis przekaźników program zgłasza błąd: Sprawdź połączenie internetowe oraz połącznie ze sterownikiem. W przypadku, gdy użytkownik pomimo błędu próbuje cos modyfikować program może się zawiesić należy wtedy całkowicie go zamknąć i uruchomić ponownie. 15

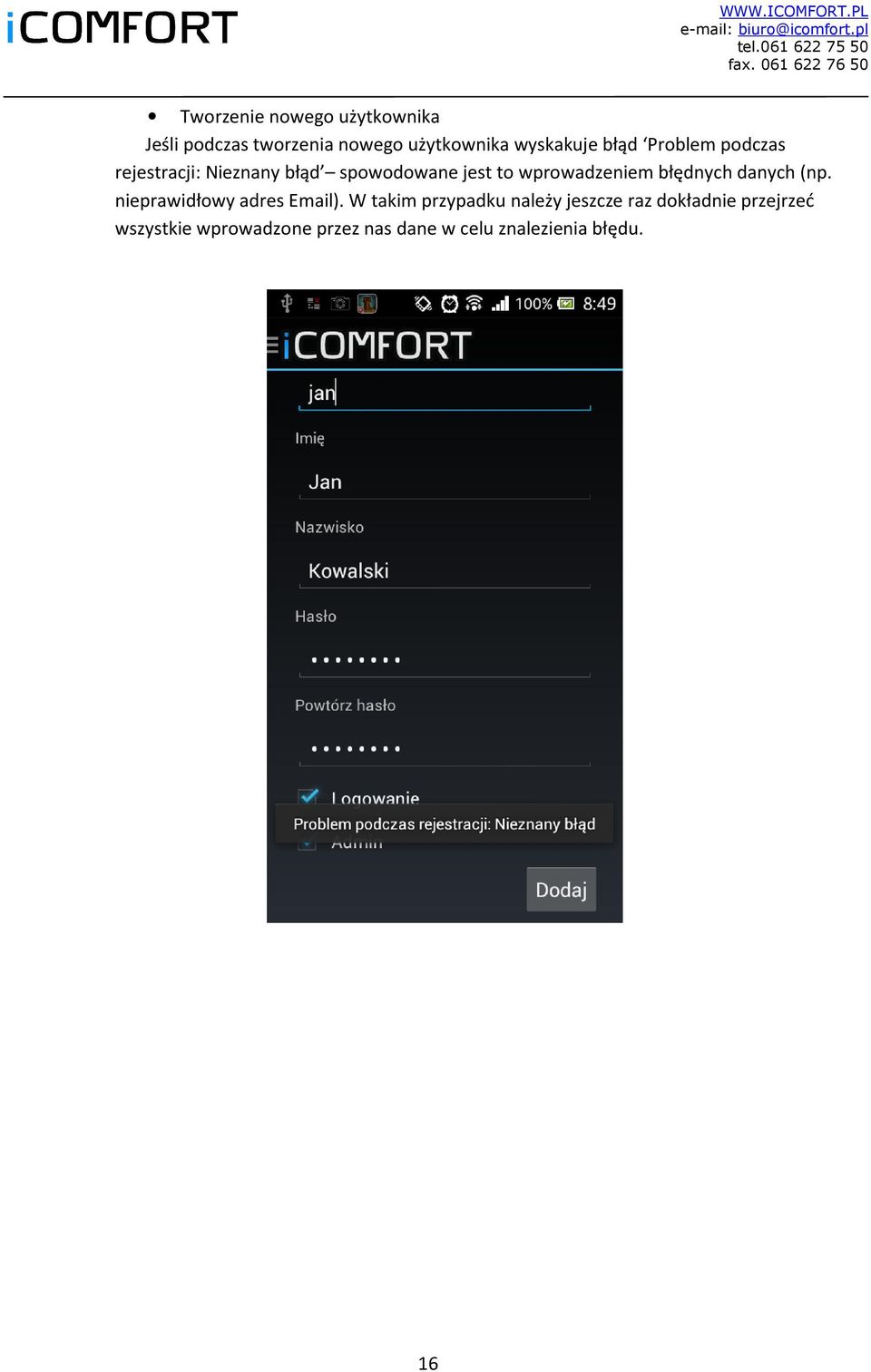

16 Tworzenie nowego użytkownika Jeśli podczas tworzenia nowego użytkownika wyskakuje błąd Problem podczas rejestracji: Nieznany błąd spowodowane jest to wprowadzeniem błędnych danych (np. nieprawidłowy adres ). W takim przypadku należy jeszcze raz dokładnie przejrzeć wszystkie wprowadzone przez nas dane w celu znalezienia błędu. 16
