Dokumentacja pomiarowo rysunkowa Domu Mikołaja Kopernika w Toruniu.

Transkrypt

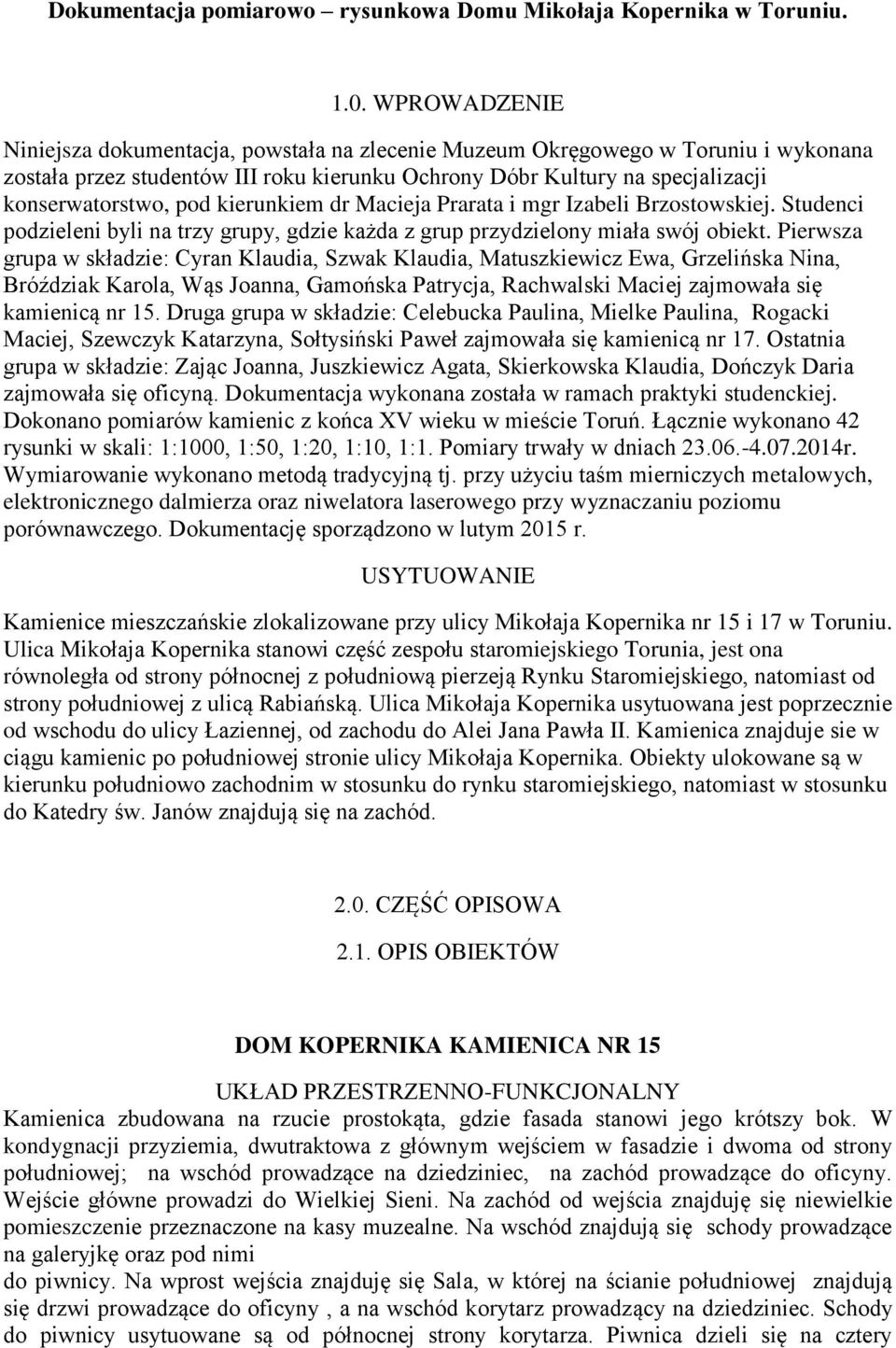

1 Dokumentacja pomiarowo rysunkowa Domu Mikołaja Kopernika w Toruniu WPROWADZENIE Niniejsza dokumentacja, powstała na zlecenie Muzeum Okręgowego w Toruniu i wykonana została przez studentów III roku kierunku Ochrony Dóbr Kultury na specjalizacji konserwatorstwo, pod kierunkiem dr Macieja Prarata i mgr Izabeli Brzostowskiej. Studenci podzieleni byli na trzy grupy, gdzie każda z grup przydzielony miała swój obiekt. Pierwsza grupa w składzie: Cyran Klaudia, Szwak Klaudia, Matuszkiewicz Ewa, Grzelińska Nina, Bróździak Karola, Wąs Joanna, Gamońska Patrycja, Rachwalski Maciej zajmowała się kamienicą nr 15. Druga grupa w składzie: Celebucka Paulina, Mielke Paulina, Rogacki Maciej, Katarzyna, Sołtysiński Paweł zajmowała się kamienicą nr 17. Ostatnia grupa w składzie: Zając Joanna, Juszkiewicz Agata, Skierkowska Klaudia, Dończyk Daria zajmowała się oficyną. Dokumentacja wykonana została w ramach praktyki studenckiej. Dokonano pomiarów kamienic z końca XV wieku w mieście Toruń. Łącznie wykonano 42 rysunki w skali: 1:1000, 1:50, 1:20, 1:10, 1:1. Pomiary trwały w dniach r. Wymiarowanie wykonano metodą tradycyjną tj. przy użyciu taśm mierniczych metalowych, elektronicznego dalmierza oraz niwelatora laserowego przy wyznaczaniu poziomu porównawczego. Dokumentację sporządzono w lutym 2015 r. USYTUOWANIE Kamienice mieszczańskie zlokalizowane przy ulicy Mikołaja Kopernika nr 15 i 17 w Toruniu. Ulica Mikołaja Kopernika stanowi część zespołu staromiejskiego Torunia, jest ona równoległa od strony północnej z południową pierzeją Rynku Staromiejskiego, natomiast od strony południowej z ulicą Rabiańską. Ulica Mikołaja Kopernika usytuowana jest poprzecznie od wschodu do ulicy Łaziennej, od zachodu do Alei Jana Pawła II. Kamienica znajduje sie w ciągu kamienic po południowej stronie ulicy Mikołaja Kopernika. Obiekty ulokowane są w kierunku południowo zachodnim w stosunku do rynku staromiejskiego, natomiast w stosunku do Katedry św. Janów znajdują się na zachód CZĘŚĆ OPISOWA 2.1. OPIS OBIEKTÓW DOM KOPERNIKA KAMIENICA NR 15 UKŁAD PRZESTRZENNO-FUNKCJONALNY Kamienica zbudowana na rzucie prostokąta, gdzie fasada stanowi jego krótszy bok. W kondygnacji przyziemia, dwutraktowa z głównym wejściem w fasadzie i dwoma od strony południowej; na wschód prowadzące na dziedziniec, na zachód prowadzące do oficyny. Wejście główne prowadzi do Wielkiej Sieni. Na zachód od wejścia znajduję się niewielkie pomieszczenie przeznaczone na kasy muzealne. Na wschód znajdują się schody prowadzące na galeryjkę oraz pod nimi do piwnicy. Na wprost wejścia znajduję się Sala, w której na ścianie południowej znajdują się drzwi prowadzące do oficyny, a na wschód korytarz prowadzący na dziedziniec. Schody do piwnicy usytuowane są od północnej strony korytarza. Piwnica dzieli się na cztery

2 pomieszczenia na planie prostokąta Każde z pomieszczeń jest skomunikowane z dwoma sąsiadującymi pomieszczaniem. Jedno wejście na krótszym boku sali, drugie na dłuższym. Drewniane Schody znajdujące się w Sieni prowadzą do galeryjki. Jest to zbudowane z drewna półpiętro. Kantorek kupiecki usytuowany jest bezpośrednio nad kasą muzealną. Na wprost drzwi prowadzących do Kantorka Kupieckiego znajdują się komin, który ciągnie się przez wszystkie kondygnacje zmniejszając swój obwód. Z poziomu galeryjki na kolejną kondygnację prowadzą schody łamane z podestem na wysokości którego na południe znajduję się Biała Sala. Na drugiej kondygnacji znajdują się dwa pomieszczenia: pracownia i kantorek. Kantorek usytuowany jest nad Kantorkiem kupieckim, a na wprost niego znajduje się pracownia. Kręcone schody usytuowane na południe od kantorka prowadzą do pomieszczeń gospodarczych, czyli magazynu. Magazyn jest jednym dużym pomieszczeniem, który ma wydzieloną przestrzeń ograniczoną żelazną kratą. Więźba dachowa jest trójtraktowa, czterojętkowa. BRYŁA Budynek o formie prostopadłościanu, częściowo podpiwniczony, z trzema kondygnacjami i trójtraktową więźbą dachową, nakryty dachem dwuspadowym. ELEWACJE PÓŁNOCNA W przyziemiu trójosiowa, w wyższych elewacjach siedmioosiowa, wertykalna, z głównych otworem drzwiowym usytuowanym w centralnej części elewacji. W przyziemiu skrajne osi wyznaczają otwory okienne, a środkową drzwiowy. W kondygnacjach wyższych osie wyznaczają blendy dekorowane maswerkami w osi drugiej, czwartej i szóstej przeprute otworami okiennymi. Kondygnacje oddzielone są fryzami z dekoracją maswerkową. Elewację wieńczy szczyt gotycki siedmioosiowy, schodkowy. Szczyt zasłania kalenicę dachu. POŁUDNIOWA Elewacja południowa jest asymetryczna, lewa strona przesłonięta jest przez przylegającą oficynę. Przyziemie trójosiowe. Osie wyznaczają od wchodu otwór drzwiowy, później dwa otwory okienne. Kondygnacja II również jest trójosiowa, ale osie nie pokrywają się w przyziemiem. Wyznaczone są przez trzy okna równej wielkości. Kondygnacja magazynu również jest trój osiowa i także nie pokrywa się w kondygnacjami poniżej. Osie tworzą trzy otwory okienne zamknięte okiennicami. Elewacja Więźby dachowej jest czteroosiowa, wyznaczona przez gładkie blendy z jedną centralną blendą usytuowaną pod kalenicą. 2.2 KONSTRUKCJA I MATERIAŁ Sciany: mury obwodowe: ceglane, ściany działowe ceglane tynkowane lub drewniane lub drewniane tynkowane. Podłogi: Kamienne: Sień, Kasa muzealna i Korytarz w przyziemiu, Pomieszczenia w piwnicy Drewniane: Sala w przyziemiu, Galeryjka, Kondygnacja II, Magazyn i trakty Więźby dachowa. Stropy: deski drewniane łączone ze sobą na wpust - wpust wsparte na belce wiązarowej we wszystkch pomieszczeniach poza piwnicą i więźbą dachową. Sklepienia: W piwnicy sklepienia ceglane kolebkowe.

3 Więźba dachowa: czterojętkowa usztywniona podłużnie w postaci 10 wiatrownic różnej długości usytuowanych skośnie do krokwi, biegnących nad nimi. Więźba jest trójtraktowa z deskowaniem podłużnym, które zostało wtórnie wymienione. Trakty połączone są klatką schodową. Jętka element łączący parę kroki zostało zastosowane złącze ciesielskie na jaskółczy ogon. Pokrycie dachu: ceglane mnich- mniszka, bez zaprawy Schody: Prowadzące na wyższe kondygnacje od przyziemia : drewniane, jednobiegowe, proste, łamane z podestami lub kręcone. Kamienne jednobiegowe prowadzące do piwnicy Drzwi: główne wejście; drewniane, dwuskrzydłowe, deskowe, otwierane do wewnątrz. W elewacji południowej: prowadzące na dziedziniec: drewniane jednoskrzydłowe deskowe, prowadzące do oficyny drewniane jednoskrzydłowe w konstrukcji ramowo-płycinowej z intarsją, prowadzące do piwnicy; drewniane, jednoskrzydłowe deskowe, prowadzące do kantorka kupieckiego: drewniane jednoskrzydłowe w konstrukcji ramowo-płycinowej z intarsją. Prowadzące do oficyny z białej sali, drewniane w konstrukcji ramowo-płycinowej z intarsją, prowadzące do magazynu: jednoskrzydłowa dykta umocowana na zawiasach. Drzwi prowadzące na więźbę : drewniane, jednoskrzydłowe ramowo- deskowe. Okna: Wszędzie wprowadzone nowe okna z powtórzeniem historycznych podziałów. Plastikowe, w kolorze brązowym umocowane na zawiasach, w elewacji północnej: ośmiodzielne w przyziemu i jednodzielne w II kondygnacji, okiennice deskowe w wyższych; w elewacji południowej dwunastodzielne w przyziemiu, osimiodzielne w kondygnacji II, okiennice deskowe w wyższych. Instalacje: przewód kominowy: nad przyziemiem komin butelkowy, murowany. Instalacja grzewcza- centralne ogrzewanie. 2.3 POWIERZCHNIA I KUBATURA L.p. Kondygnacja Powierzchnia użytkowa (m 2 ) Kubatura (m 3 ) 1. Przyziemie 119,84 463,91 2. Piwnica ,7 3. Galeryjka 32,1 70,6 4. II kondygnacja Biała Sala 117,5 363,9 5. Magazyn 122,8 275

4 6. Więźba: I trakt 110,4 150,9 II trakt 88,7 162,6 III trakt 57,3 132,6 RAZEM 754, , STAN ZACHOWANIA Ogólny stan zachowania obiektu jest bardzo dobry. Jedynymi elementami które wykazują zniszczenie jest wycierający się parkiet, oraz wypaczające się elementy schodów drewnianych. 1/14. PLAN SYTUACYJNY 1:1000 2/14. RZUT PRZYZIEMIA 3/14. RZUT PIWNICY 4/14. RZUT GALERIA 5/14. RZUT KONDYGNACJA 2 6/14. RZUT MAGAZYN 7/14. RZUT WIĘŹBY DACHOWEJ 8/14. WIDOK POŁAĆ DACHOWA 9/14. PRZEKRÓJ PODŁUŻNY 10/14. PRZEKRÓJ POPRZECZNY A 11/14. PRZEKRÓJ POPRZECZNY B 12/14. WIDOK FASADA 13/14. WIDOK ELEWACJA TYLNA 14/14. DETAL SCHODY 4.0 SPIS RYSUNKÓW

5 5.0 SPIS RYSUNKÓW Fot. 1 Fasada, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 2 Elewacja południowa wraz z oficyną, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.3 Wnętrze. Wielka sień. Widok na stronę południową, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.4 Wielka sień. Kuchnia z paleniskiem. Widok na stronę zachodnią, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.5 Komin-wnętrze, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.6 Wielka sień. Schody prowadzące na galerię. Widok na stronę wschodnią, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.7 Wielka sień. Drewniane zabudowanie kantoru oraz pomieszczenia pierwszego piętra. Widok na stronę zachodnią. Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.8 Pomieszczenia kantoru. Widok na stronę wschodnią, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.9 Kantor-polichromowany strop, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.10 Wielka sień. Galeria. Widok na stronę południową, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.11 Galeryjka. Schody prowadzące na galerię. Pod nimi zabudowane zejście do piwnicy. Widok na ścianę wschodnią, Dom Mikołaja Kopernika ul. Kopernika 15 Toruń, czerwiec 2014 Fot.12 Galeryjka. Komin. Widok na Strona zachodnia, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.13 Galeryjka, widok tralki, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.14 Galeryjka, widok tralki, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.15 Pomieszczenie pierwszego piętra-nad kantorem. Widok na ścianę południowa, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.16 Pomieszczenie pierwszego piętra-nad kantorem. Widok na ścianę wschodnia, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014

6 Fot.17 Pomieszczenie pierwszego piętra-nad kantorem. drzwi lewe skrzydło. Widok na ścianę południowa, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.18 Pomieszczenie pierwszego piętra-nad kantorem. Drzwi lewe-skrzydło. Widok na ścianę wschodnia, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.19 Biała Sala, profilowane belki stropowe, widok na wschodnią ścianę, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.20 Biała Sala, widok na zachodnią ścianę, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 21 Pierwsze piętro, klatka schodowa prowadzące do magazynu, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 22 Pomieszczenie drugiego piętra- magazyn. Widok na ścianę południową, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014, czerwiec 2014 Fot. 23 Więźba dachowa, pierwszy trakt, widok na wschodnią ścianę, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot.24 Więźba dachowa, pierwszy trakt, widok na fasadę, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 25 więźba dachowa, drugi trakt, widok na fasadę Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 26 więźba dachowa, widok złącza ciesielskiego, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 27 Więźba dachowa - widok na dwuteownik na którym spoczywa krokiew, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 28 Piwnica. Pomieszczenie w części północno-wschodniej, widok na ścianę południową, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 29 Piwnica. Pomieszczenie w części północno-wschodniej, widok na ścianę północną, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 30 Piwnica. Pomieszczenie w części południowo - wschodniej, widok na ścianę północną, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 31 Piwnic. Pomieszczenie w części południowo - zachodniej, przejście do oficyny, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 32 Piwnica. Przejście łączące południowo - wschodnie i zachodnie pomieszczenia piwnicy. Widok zbiegających się koleb sklepień, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014

7 Fot. 33 Piwnica. Widok schodzących się sklepień-kolebki pomieszczenia południowowschodniego i południowo-zachodniego, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 34 Piwnica. Pomieszczenie wschodnie traktu południowego. Sklepienie kolebkowe. Widok na ścianę południową. Otwór wentylacyjny w murze południowym, a Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 Fot. 35 Piwnica. Pomieszczenie wschodnie traktu południowego. Otwór wentylacyjny. Cegły ułożone uskokowo, Dom Mikołaja Kopernika, ul. Kopernika 15 Toruń, czerwiec 2014 OFICYNA KAMIENICY NR 15 UKŁAD PRZESTRZENNO-FUNKCJONALNY Oficyna składa się z dwóch, przylegających do siebie budynków. Zlokalizowanego w końcu działki, rozbudowanego w kierunku północnym budynku spichrza oraz dawnego budynku magazynowego stanowiącego łącznik pomiędzy kamienicą nr 15 a spichrzem. Zabudowa oficyny założona jest na rzucie wydłużonego wielokąta, z dwoma wejściami od podwórza na ścianie wschodniej. Budynek posiada wewnętrzną klatkę schodową ze schodami dwubiegowymi ze spocznikami. Pierwsze wejście prowadzi bezpośrednio na klatkę schodową wiodącą na wyższe kondygnacje oraz do piwnicy. Na poziome przyziemia, klatka schodowa skomunikowana jest z pomieszczeniem technicznym oraz ze znajdującą się w tym samym trakcie 1 izbą połączoną za pomocą łącznika z 2 izbą. W łączniku znajduje się drugie wyjście oraz wydzielone 2 pomieszczenia sanitarne. Izba nr 2 jest skomunikowana z kamienicą Kopernika 15. Zejście do piwnicy bezpośrednio z klatki schodowej, która skomunikowana jest z dużą salą edukacyjną, składzikiem, oraz mniejszym pomieszczeniem gospodarczym, sąsiadującym z kolejnym pomieszczeniem magazynowym, z którego za pośrednictwem łącznika dostać się można do sali pokazowej Wypiek piernika. Na pierwszym piętrzę, ponad pomieszczeniem technicznym znajduje się sala pokazowa z makietą z której przez klatkę schodową przejść można do 1 pomieszczenia biurowego, znajdującego się w jednym trakcie z łącznikiem oraz 2 pomieszczeniem biurowym skomunikowanym bezpośrednio z kamienicą Kopernika 15. Na poziomie klatki schodowej widoczne jest zróżnicowanie wysokości położenia sali pokazowej z makietą i biur. Na drugim piętrze, powyżej sali pokazowej znajduje się magazyn muzealny. Po przeciwnej stronie schodów znajduje się salka kserografu, która sąsiaduje z nieużytkowym poddaszem. Na wyższej kondygnacji znajdują się więźby dachowe BRYŁA Bryła spichrza zwarta, w formie prostopadłościanu. Budynek podpiwniczony, pięciokondygnacyjny z poddaszem nie użytkowym, nakryty trójspadowym, łamanym dachem z lukarnami. Dach o znacznym kącie nachylenia. Ściana północna budynku jest równocześnie ścianą szczytową. Dach pokryty jest dachówką ceramiczną typu mnichmniszka.

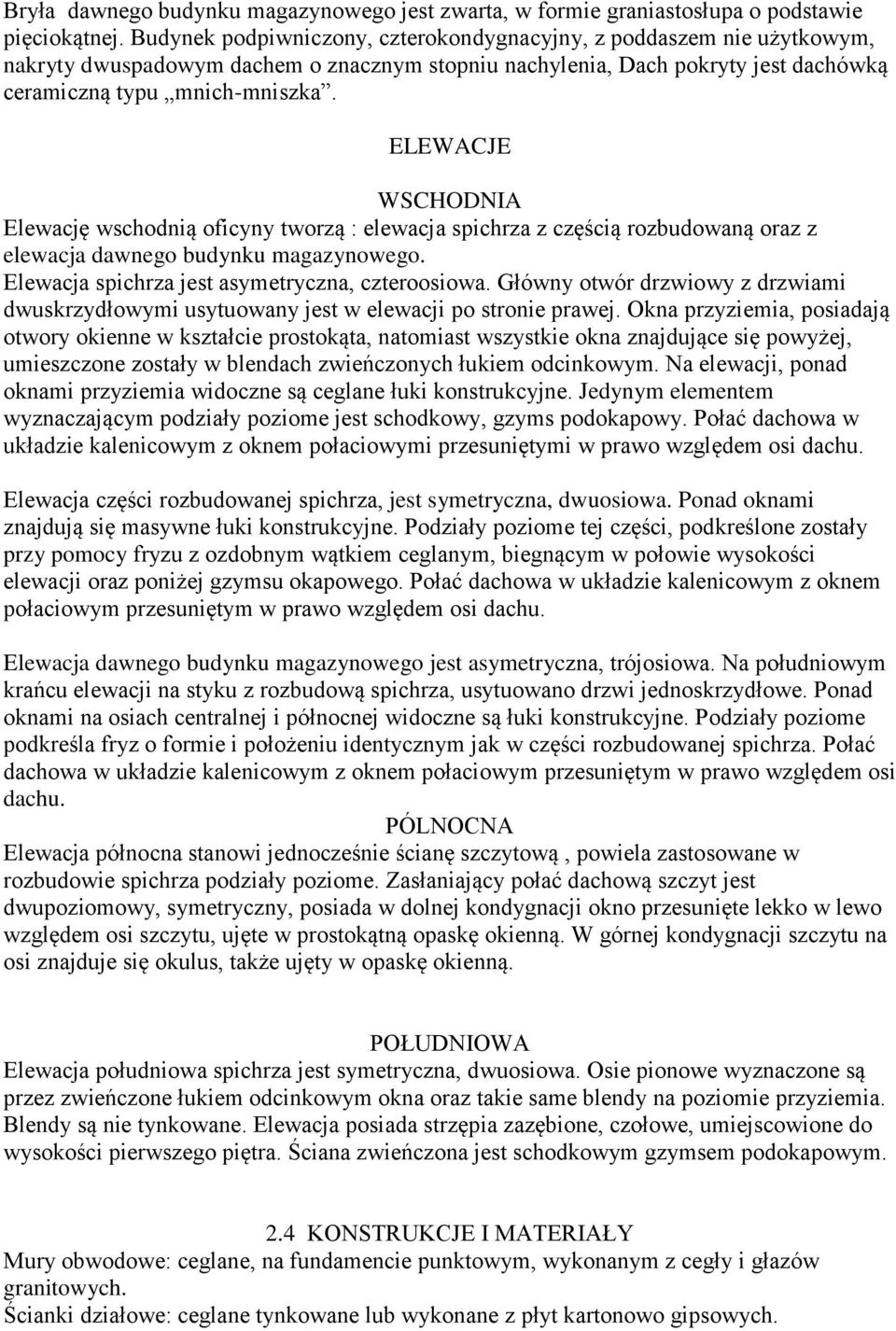

8 Bryła dawnego budynku magazynowego jest zwarta, w formie graniastosłupa o podstawie pięciokątnej. Budynek podpiwniczony, czterokondygnacyjny, z poddaszem nie użytkowym, nakryty dwuspadowym dachem o znacznym stopniu nachylenia, Dach pokryty jest dachówką ceramiczną typu mnich-mniszka. ELEWACJE WSCHODNIA Elewację wschodnią oficyny tworzą : elewacja spichrza z częścią rozbudowaną oraz z elewacja dawnego budynku magazynowego. Elewacja spichrza jest asymetryczna, czteroosiowa. Główny otwór drzwiowy z drzwiami dwuskrzydłowymi usytuowany jest w elewacji po stronie prawej. Okna przyziemia, posiadają otwory okienne w kształcie prostokąta, natomiast wszystkie okna znajdujące się powyżej, umieszczone zostały w blendach zwieńczonych łukiem odcinkowym. Na elewacji, ponad oknami przyziemia widoczne są ceglane łuki konstrukcyjne. Jedynym elementem wyznaczającym podziały poziome jest schodkowy, gzyms podokapowy. Połać dachowa w układzie kalenicowym z oknem połaciowymi przesuniętymi w prawo względem osi dachu. Elewacja części rozbudowanej spichrza, jest symetryczna, dwuosiowa. Ponad oknami znajdują się masywne łuki konstrukcyjne. Podziały poziome tej części, podkreślone zostały przy pomocy fryzu z ozdobnym wątkiem ceglanym, biegnącym w połowie wysokości elewacji oraz poniżej gzymsu okapowego. Połać dachowa w układzie kalenicowym z oknem połaciowym przesuniętym w prawo względem osi dachu. Elewacja dawnego budynku magazynowego jest asymetryczna, trójosiowa. Na południowym krańcu elewacji na styku z rozbudową spichrza, usytuowano drzwi jednoskrzydłowe. Ponad oknami na osiach centralnej i północnej widoczne są łuki konstrukcyjne. Podziały poziome podkreśla fryz o formie i położeniu identycznym jak w części rozbudowanej spichrza. Połać dachowa w układzie kalenicowym z oknem połaciowym przesuniętym w prawo względem osi dachu. PÓLNOCNA Elewacja północna stanowi jednocześnie ścianę szczytową, powiela zastosowane w rozbudowie spichrza podziały poziome. Zasłaniający połać dachową szczyt jest dwupoziomowy, symetryczny, posiada w dolnej kondygnacji okno przesunięte lekko w lewo względem osi szczytu, ujęte w prostokątną opaskę okienną. W górnej kondygnacji szczytu na osi znajduje się okulus, także ujęty w opaskę okienną. POŁUDNIOWA Elewacja południowa spichrza jest symetryczna, dwuosiowa. Osie pionowe wyznaczone są przez zwieńczone łukiem odcinkowym okna oraz takie same blendy na poziomie przyziemia. Blendy są nie tynkowane. Elewacja posiada strzępia zazębione, czołowe, umiejscowione do wysokości pierwszego piętra. Ściana zwieńczona jest schodkowym gzymsem podokapowym. 2.4 KONSTRUKCJE I MATERIAŁY Mury obwodowe: ceglane, na fundamencie punktowym, wykonanym z cegły i głazów granitowych. Ścianki działowe: ceglane tynkowane lub wykonane z płyt kartonowo gipsowych.

9 Podłogi: W większości pomieszczeń podłogi wykonane z klepki drewnianej lub desek podłogowych. Jedynie w łączniku w przyziemiu podłoga wykonana z płyt kamiennych. W piwnicy, posadzki wykonane z cegieł ceramicznych w różnych układach. Stropy: Stropy belkowe wykonano w spichrzu, we wszystkich pomieszczeniach oraz w części rozbudowanej spichrza w 1 pomieszczeniu biurowym. Stropy belkowo-wsówkowe wykonano w rozbudowie spichrza w 1 izbie, 2 biurze oraz w dawnym budynku magazynowym w 2 izbie. Sklepienia: W piwnicy sklepienia kolebkowe. Więźby dachowe: Zarówno w budynku spichlerza jak i dawnego budynku magazynowego zastosowano więźby krokwiowo-jętkowe, usztywnione podłużnie przy pomocy wiatrownic różnej długości. Połączenie krokwi z jętką za pomocą złącza na jaskółczy ogon. Drzwi : Oryginalna stolarka drzwiowa jedynie w pomieszczeniu 1 biura na 2 piętrze rozbudowanej części spichrza. Drzwi jednoskrzydłowe o konstrukcji ramowo-płycinowej z intarsją oraz dwie pary drzwi jednoskrzydłowych ramowo płycinowych z ozdobnymi zawiasami i zamkiem. Schody : Na klatce schodowej schody drewniane, dwubiegowe ze spocznikami. W pomieszczeniu 2 biura oryginalne schody drewniane ze snycerką, jednobiegowe, łamane ze spocznikiem. Okna : Wszędzie wprowadzono nowe plastikowe okna, imitujące drewno w kolorze jasnego brązu. W spichrzu zastosowano okna jednoramowe, zespolone z okiennicami drewnianymi o konstrukcji deskowej. W rozbudowie spichrza oraz w dawnym budynku magazynowym zastosowano okna skrzynkowe, cztero i sześcio - kwaterowe ze szprosami dzielącymi szybę na pojedyncze pola. Instalacje : Dwa przewody kominowe. Pierwszy umieszczony został w grubości ściany łączącej pierwotny spichrz z częścią rozbudowaną. Drugi umieszczony został w grubości ściany pomiędzy 2 izbą przyziemia a łącznikiem z pomieszczeniami sanitarnymi. W 2 izbie przyziemia ulokowano murowany kominek z paleniskiem otwartym. Wszystkie budynki oficyny posiadają instalacje grzewczą centralne ogrzewanie. Instalacje 2.5 POWIERZCHNIA I KUBATURA L.p. Funkcja pomieszczenia Powierzchnia użytkowa (m 2 ) Kubatura (m 3 ) 1. Piwnica Sala edukacyjna 46,8 139,5 2. Piwnica Składzik 3,65 10,2 3. Piwnica Klatka schodowa 15,1 23,7 4. Piwnica sala 4 6,2 18,1 5. Piwnica sala 5 8,1 23,6 6. Piwnica sala 6 3,4 10,3 7. Piwnica sala 7 19,9 61,6 8. Pomieszczenie techniczne ,4

10 9. Klatka schodowa 15,1 23,7 10. Izba 1 26,5 80,5 11. Łazienka wc 1,04 3,1 12. Łazienka 1,35 4,1 13. Przedsionek 2,04 6,2 14. Izba 2 21,1 64,1 15. Makieta 53,2 132,4 16. Klatka schodowa 1,5 3, Biuro 1 25,8 79,2 18. Przedsionek 4,3 12,7 19. Biuro 2 23,5 72,1 20. Magazyn 52,6 157,8 21. Klatka schodowa 15,7 23,7 22. Kserograf 26,3 89,4 23. Więźba przy kserografie 23,5 79,9 24. Więźba nad magazynem 52,6 157,8 25. Więźba nad klatką 15,1 23,7 26. Więźba na biurem 25,8 74,8 RAZEM 492, ,3 6.0 STAN ZACHOWANIA Ogólny stan zachowani bardzo dobry. Budynek po generalnym remoncie. Jedynie elementy takie jak podłogi drewniane oraz schody wykazują nieduże oznaki zużycia materiału 7.0 SPIS RYSUNKÓW 1/13 PLAN SYTUACYJNY 1:1000 2/13 RZUT PRZYZIEMIA 3/13 RZUT PIWNICA 4/13 RZUT PIERWSZE PIĘTRO 5/13 RZUT DRUGIE PIĘTRO 6/13 RZUT WIĘŹBY DACHOWEJ 7/13 RZUT POŁACI DACHOWYCH 8/13 PRZEKRÓJ PODŁUŻNY 9/13 PRZEKRÓJ POPRZECZNY A 10/13 PRZEKRÓJ POPRZECZNY B 11/13 PRZEKRÓJ POPRZECZNY C

11 12/13 ELEWACJA WSCHODNIA 13/13 ELEWACJA POŁUDNIOWA 8.0 SPIS ZDJĘĆ Fot. 1 Oficyna Domu Mikołaja Kopernika w Toruniu, Elewacja wschodnia, widok na spichrz Fot. Daria Dończyk Fot. 2 Oficyna Domu Mikołaja Kopernika w Toruniu Elewacja wschodnia, dawnego budynku magazynowego, Fot. Daria Dończyk Fot.3 Oficyna Domu Mikołaja Kopernika w Toruniu Elewacja wschodnia, Fot. Agata Juszkiewicz Fot 4. Oficyna Domu Kopernika w Toruniu, Widok Elewacji południowej. Fot. Daria Dończyk Fot.5 Oficyna Domu Mikołaja Kopernika w Toruniu, Elewacja północna szczyt,, Fot. Agata Juszkiewicz Fot.6 Oficyna Domu Mikołaja Kopernika w Toruniu Fragment detalu w elewacji wschodniej, Fot. Daria Dończyk Fot.7, Oficyna Domu Mikołaja Kopernika w Toruniu, Spichrz, Okno pierwszego piętra, Fot. Agata Juszkiewicz Fot.8 Oficyna Domu Mikołaja Kopernika w Toruniu, Spichrz Okno w parteru, Fot. Agata Juszkiewicz Fot 9 Oficyna Domu Mikołaja Kopernika w Toruniu, klatka schodowa widok na ścianę zachodnią, Fot. Agata Juszkiewicz Fot.10 Oficyna Domu Mikołaja Kopernika w Toruniu, Przyziemie Izba nr 1, widok na ścianę wschodnią Fot. Agata Juszkiewicz Fot.11 Oficyna Domu Mikołaja Kopernika w Toruniu, Przyziemie - Pomieszczenie techniczne pod makietą, Fot. Agata Juszkiewicz Fot.12 Oficyna Domu Mikołaja Kopernika w Toruniu, Przyziemie Izba nr 1, Fot. Agata Juszkiewicz Fot.13 Oficyna Domu Mikołaja Kopernika w Toruniu, Izba nr 2, Fot. Daria Dończyk Fot.14 Oficyna Domu Mikołaja Kopernika w Toruniu, Piwnica, Sala edukacyjna, Fot. Agata Juszkiewicz Fot.15 Oficyna Domu Mikołaja Kopernika w Toruniu, Piwnica,, Fot. Agata Juszkiewicz

12 Fot. 16 Oficyna Domu Mikołaja Kopernika w Toruniu, Piwnica, Widok na przedsionek,, Fot. Agata Juszkiewicz Fot. 17. Oficyna Domu Mikołaja Kopernika w Toruniu, Piwnica łącznik, Fot. Agata Juszkiewicz Fot.18 Oficyna Domu Mikołaja Kopernika w Toruniu, Sala pokazowa wypiek pierników, Fot. Agata Juszkiewicz Fot. 19 Oficyna Domu Mikołaja Kopernika w Toruniu, Sala z makietą, Fot. Agata Juszkiewicz Fot. 20 Oficyna Domu Mikołaja Kopernika w Toruniu, Biuro na 1 piętrze, Fot. Agata Juszkiewicz Fot. 21 Oficyna Domu Mikołaja Kopernika w Toruniu, Fragment więźby dachowej nad magazynem,, Fot. Agata Juszkiewicz Fot.22 Oficyna Domu Mikołaja Kopernika w Toruniu, Salka z kserografem, 2 piętro, Fot. Agata Juszkiewicz Fot.23, Oficyna Domu Mikołaja Kopernika w Toruniu, Otwór wejściowy na więźbę dachową, Fot. Agata Juszkiewicz Fot 24 Oficyna Domu Mikołaja Kopernika w Toruniu, Więźba dachowa nad biurem, Fot. Agata Juszkiewicz DOM KOPERNIKA KAMIENICA NR 17 Kamienica posiada dwa wejścia, główne od strony północnej, drugie od strony południowej. Trakty oddzielone od siebie poprzeczną ścianą. Głównym pomieszczeniem kamienicy jest sień, zajmująca cały północny trakt pierwszej oraz drugiej kondygnacji. Z sieni na wyższe kondygnacje prowadzą schody, pod którymi znajduje się zejście do części piwnicznej. W piwnicy równolegle do schodów biegnie korytarz, po którego zachodniej stronie znajdują się trzy pomieszczenia: pomieszczenie gospodarcze oraz dwie toalety. Od strony południowej mieści się kuchnia poprzedzona trzema schowkami. Na pierwszej kondygnacji poza sienią, znajduje się korytarz i pomieszczenie socjalne, oba od strony południowej. Na drugiej kondygnacji znajduje się jedna izba od strony południowej. Trzecią kondygnację zajmują dwie izby, będące na różnych poziomach wysokości, gdzie izba od strony południowej jest położona wyżej względem izby od strony północnej. Analogiczny układ pomieszczeń i różnicy w wysokościach ma miejsce na kondygnacji czwartej. Na więźbę prowadzi wejście nie skomunikowane z żadnym z pomieszczeń, znajdujące się bezpośrednio nad schodami, między izbami czwartej kondygnacji. BRYŁA Kamienica na planie prostokąta, podpiwniczona, czterokondygnacyjna, nakryta dachem dwuspadowym.

13 ELEWACJE Elewacja południowa dwuosiowa asymetryczna. Oś lewa wyznaczona jest przez drzwi a prawa przez okno. Powyżej dwie kondygnacje o asymetrycznie ustawionych oknach. Na trójkątnym szczycie okno zamknięte półkoliście. Całość zwieńczona gzymsem. Elewacja północna: w pierwszej kondygnacji elewacja dwuosiowa. Lewa oś wyznaczona przez okno, prawa oś wyznaczona przez drzwi. W drugiej oraz trzeciej kondygnacji elewacja trójosiowa wyznaczona przez blendy zamknięte półkoliście z maswerkowymi dekoracjami malarskimi oraz szczyt schodkowy. 2.6 KONSTRUKCJA I MATERIAŁ Posadowienie- fundament kamienny na zaprawie wapiennej Ściany- murowane z cegły Podłogi- w głównej sieni kafle kamienne, w piwnicy płytki ceramiczne, w reszcie pomieszczeń parkiet Stropy- w głównej sieni drewniany strop o profilowanych belkach- wsówkowy. Wsuwki układane na nakładkę polską. W reszcie kondygnacji strop żelbetowy. Więźba dachowa- drewniana, jętkowa z wiatrownicami w części południowej Pokrycie dachu- pokrycie ceramiczne, dachówka typu mnich i mniszka Schody- łamano powrotne, balustrady drewniane, żeliwne, cienkie tralki Drzwi drzwi główne wejściowe drewniane jednoskrzydłowe o konstrukcji ramowo płycinowej, obite od zewnątrz kratownicą z płaskownika, otwierane do wewnątrz, malowane na czarno. W elewacji południowej drzwi ramowo płycinowe, otwierane do zewnątrz, malowane na brązowo Okna- drewniane, krosnowe, osadzone na zawiasach, W piwnicy od strony południowej i północnej okna dwudzielne ze słupkiem. Fasada: w przyziemiu okna dwudzielne, trójpoziomowe, z profilowanym słupkiem, w kondygnacji drugiej okna dwudzielne, dwupoziomowe, z profilowanym słupkiem, w kondygnacji trzeciej znajdują się wewnętrzne okiennice. Elewacja południowa: okna dwudzielne, dwupoziomowe ze słupkiem, w najwyższej kondygnacji okno termowe. Instalacje- wewnątrz: elektryczna, wodno-kanalizacyjna, przeciwpożarowa, telefoniczna, alarmowa, monitoring, ogrzewanie centralne; zewnątrz: odgromowa, alarmowa 2.7 POWIERZCHNIA I KUBATURA L.p. Funkcja pomieszczenia Powierzchnia użytkowa (m 2 ) Kubatura (m 3 ) 1. Sień 34,5 148,3 2. Korytarz 5, Pomieszczenie socjalne 13,8 34,5 4. Izba 1 20,8 66,5 5. Izba 2 22,0 52,8 6. Izba 3 21,3 59,6

14 7. Izba 4 21,9 39,4 8. Izba 5 25,6 53,7 9. Korytarz w piwnicy 11,7 28,0 10. Pomieszczenie gospodarze 5,8 14,5 11. Schowek 1 2, Schowek 2 0,9 2,0 13. Schowek 3 2,0 4,6 14. Kuchnia 10,4 26,0 15. Toaleta 1 3,5 8,7 16. Toaleta 2 3,4 8,5 17. Poddasze 65,5 97,1 RAZEM: 271,2 662,2 9.0 STAN ZACHOWANIA Fundamenty- kamienne, nie wykazują pęknięć i zarysowań oraz znacznych zniszczeń. Izolacje poziome i pionowe nie wykazują zniszczeń, w piwnicach nie wyczuwa sie wilgoci. Ogólnie można stwierdzić, że fundamenty znajdują się w dobrym stanie technicznym. Ściany- ściany wewnętrzne murowane i otynkowane, stan zachowania bardzo dobry, brak widocznych pęknięć i ubytków w tynku. W fasadzie struktura ceglana z widocznymi uzupełnieniami spoin, stan zachowania bardzo dobry. Podłogi- zachowany parkiet w dobrym stanie. W wielu miejscach zużyta została powłoka lakiernicza, widać liczne przetarcia. W przyziemiu płyty kamienne, w wielu miejscach popękane. W piwnicy nie zachowały się oryginalne podłogi. Strop- strop drewniany, nie polichromowany. Stan zachowania bardzo dobry. Więźba dachowa- stan zachowania dobry. Przebudowywana z wykorzystaniem starych elementów. Konstrukcja dachu nie wykazuje ugięć, w kilku miejscach jest niewidoczna poprzez zasypanie gruzem. Pokrycie dachu- stan bardzo dobry, brak uszkodzeń i ubytków. Schody- stan zachowania bardzo dobry. Okna- brak oryginalnej stolarki. Drzwi- zabytkowa stolarka drzwiowa zachowana jedynie w głównym wejściu. Drzwi zachowane są w bardzo dobrym stanie technicznym SPIS RYSUNKÓW 1/14 PLAN SYTUACYJNY 1:1000 2/14 RZUT PIWNICY 3/14 RZUT KONDYGNACJI PIERWSZEJ 4/14 RZUT KONDYGNACJI DRUGIEJ

15 5/14 RZUT KODYGNACJI TRZECIEJ 6/14 RZUT KONDYGNACJI CZWARTEJ 7/14 WIDOK WIĘŹBY DACHOWEJ 8/14 RZUT POŁACI DACHOWEJ 9/14 PRZEKRÓJ PODŁUŻNY 10/14 PRZEKRÓJ POPRZECZNY 11/14 WIDOK FASADY 12/14 WIDOK ELEWACJI POŁUDNIOWEJ 13/14 DETAL DRZWI 14/14 DETAL BELKI STROPOWEJ 11.0 SPIS ZDJĘĆ Fot. 1. Toruń, ul. Kopernika 17. Fasada. Fot. Katarzyna Fot. 2. Toruń, ul. Kopernika 17. Fasada, widok na wysokości czwartej kondygnacji. Fot. Katarzyna Fot. 3. Toruń, ul. Kopernika 17. Fasada, szczyt. Fot. Katarzyna Fot. 4. Toruń, ul. Kopernika 17. Elewacja południowa. Fot. Katarzyna Fot. 5. Toruń, ul. Kopernika 17. Elewacja południowa.cd. Fot. Katarzyna Fot. 6. Toruń, ul. Kopernika 17. Piwnica, przejście do kamienicy Kopernika 15. Fot. Katarzyna Fot. 7. Toruń, ul. Kopernika 17. Schody do piwnicy. Fot. Katarzyna Fot. 8. Toruń, ul. Kopernika 17. Piwnica, korytarz prowadzący do kuchni. Fot. Katarzyna Fot. 9. Toruń, ul. Kopernika 17. Pierwsza kondygnacja, zejście do piwnicy. Fot. Katarzyna Fot. 10. Toruń, ul. Kopernika 17. Pierwsza kondygnacja, korytarz. Fot. Katarzyna Fot. 11. Toruń, ul. Kopernika 17. Pierwsza kondygnacja, pomieszczenie gospodarcze. Fot. Katarzyna Fot. 12 Toruń, ul. Kopernika 17. Pierwsza kondygnacja, pomieszczenie gospodarcze cd. Fot. Katarzyna Fot. 13. Toruń, ul. Kopernika 17. Pierwsza kondygnacja, pomieszczenie z defibrylatorem. Fot. Katarzyna

16 Fot. 14. Toruń, ul. Kopernika 17. Pierwsza kondygnacja, pomieszczenie z defibrylatorem cd. Fot. Katarzyna Fot. 15. Toruń, ul. Kopernika 17. Pierwsza kondygnacja, widok na schody. Fot. Katarzyna Fot. 16. Toruń, ul. Kopernika 17. Pierwsza Kondygnacja, widok na fragment drugiej kondygnacji. Fot. Katarzyna Fot.17. Toruń, ul. Kopernika 17. Pierwsza kondygnacja, widok na drzwi wyjściowe. Fot. Katarzyna Fot.18. Toruń, ul. Kopernika 17. Druga kondygnacja, pierwsza izba. Fot. Katarzyna Fot.19. Toruń, ul. Kopernika 17. Druga kondygnacja, pierwsza izba cd. Fot. Katarzyna Fot. 20. Toruń, ul. Kopernika 17. Schody prowadzące na wyższe kondygnacje. Fot. Katarzyna Fot.21. Toruń, ul. Kopernika 17. Trzecia kondygnacja, pierwsza izba. Fot. Katarzyna Fot.22. Toruń, ul. Kopernika 17. Trzecia kondygnacja, pierwsza izba cd. Fot. Katarzyna Fot.23. Toruń, ul. Kopernika 17. Trzecia kondygnacja, druga izba. Fot. Katarzyna Fot.24. Toruń, ul. Kopernika 17. Trzecia kondygnacja, druga izba cd. Fot. Katarzyna Fot. 25. Toruń, ul. Kopernika 17. Trzecia Kondygnacja, druga izba cd. Fot. Katarzyna Fot. 26. Toruń, ul. Kopernika 17. Czwarta kondygnacja, pierwsza izba. Fot. Katarzyna Fot. 27. Toruń, ul. Kopernika 17. Czwarta kondygnacja, pierwsza izba cd. Fot. Katarzyna Fot. 28. Toruń, ul. Kopernika 17. Czwarta kondygnacja, druga izba. Fot. Katarzyna Fot. 29. Toruń, ul. Kopernika 17. Czwarta kondygnacja, druga izba widok na schody, oraz wejście na więźbę. Fot. Katarzyna Fot.30. Toruń, ul. Kopernika 17. Czwarta kondygnacja, widok ze schodów na drugą izbę. Fot. Katarzyna Fot.31 Toruń, ul. Kopernika 17. Przejście pomiędzy izbami czwartej kondygnacji. Fot. Katarzyna Fot. 32. Toruń, ul. Kopernika 17. Więźba, widok na stronę południową. Fot. Maciej Rogacki Fot. 33. Toruń, ul. Kopernika 17. Więźba, widok na stronę północną. Fot. Maciej Rogacki Fot. 34. Toruń, ul. Kopernika 17. Tylna część szczytu fasady. Fot. Paulina Mielke

17 Fot. 35. Toruń, ul. Kopernika 17. Szczyt dachu, widok na stronę południową. Fot. Paulina Mielke Fot. 36. Toruń, ul. Kopernika 17. Wyjście na dach, widok na stronę południową. Fot. Paulina Mielke Fot. 37. Toruń, ul. Kopernika 17. Drzwi w elewacji północnej. Fot. Maciej Rogacki Fot. 38. Toruń, ul. Kopernika 17. Drzwi w elewacji południowej. Fot. Katarzyna
