1 EGZ. NR Biuro Projektów i Realizacji Inwestycji Budownictwa Drogowego ESTAKADA TYTUŁ OPRACOWANIA: PROJEKT BUDOWLANY ul. Urzędowska 30/6, Kraśnik tel bpd-estakada@wp.pl NIP: REG: ZADANIE: Budowa drogi powiatowej nr 2736L w m. Karpiówka od km rob do km BRANŻA Drogowa KATEGORIA OBIEKTU BUDOWLANEGO Kategoria XXV - drogi i kolejowe drogi szynowe ZAMAWIAJĄCY Zarząd Dróg Powiatowych w Kraśniku ul. Kolejowa Kraśnik INWESTOR Powiat Kraśnicki Al. Niepodległości 20, Kraśnik Klasyfikacja robót według Wspólnego Słownika Zamówień (CPV) Roboty budowlane w zakresie konstruowania, fundamentowania oraz wykonywania nawierzchni autostrad, dróg. Funkcja Imię i nazwisko, nr upr. Podpis Projektant Sprawdzający mgr inż. Andrzej Portka LUB/0007/PWBD/17 inż. Marek Śmietanka LUB/0179/PWOD/07 Kraśnik, sierpień 2018 r.

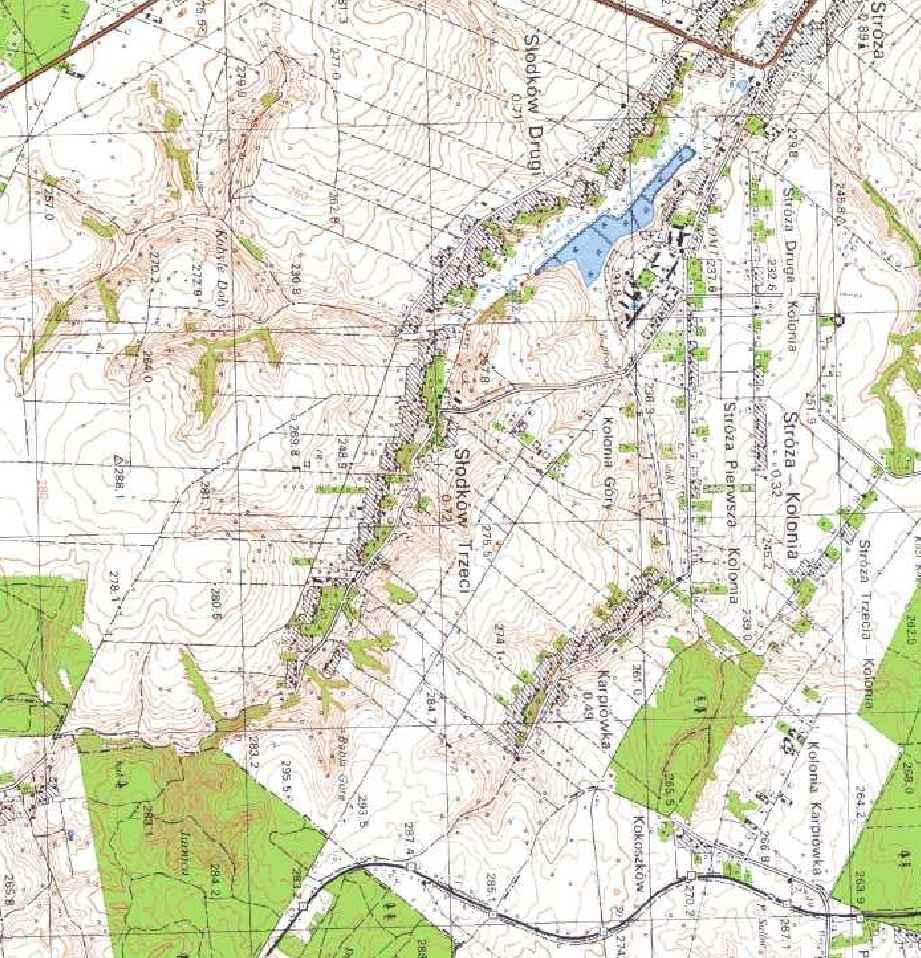

2 2 SPIS ZAWARTOŚCI OPRACOWANIA Część opisowa: 1. Oświadczenie str Opis techniczny str Podstawa opracowania str Przedmiot inwestycji str Elementy projektowane. str Podstawowe parametry projektowe str Plan sytuacyjny str Skrzyżowania str Profil podłużny str Przekroje normalne str Konstrukcja nawierzchni str Konstrukcja poboczy gruntowych str Odwodnienie str Chodniki str Zjazdy z drogi str Organizacja ruchu str Urządzenia obce str Przeznaczenie i program użytkowy obiektu str Informacja o obszarze oddziaływania obiektu (zgodnie z art. 3 pkt 20 oraz art.34.ust.3 pkt 5 ustawy prawo budowlane) str Dane o wpisie do rejestru zabytków oraz podleganiu ochronie wg ustaleń miejscowego planu zagospodarowania przestrzennego str Dane określające wpływ eksploatacji górniczej str Zagrożenia dla środowiska oraz higieny i zdrowia użytkowników str Dane wynikające ze specyfiki obiektu budowlanego str Informacja BIOZ str Uprawnienia budowlane, zaświadczenia str. 11 Część rysunkowa: Rys 1. Plan orientacyjny skala 1:25 000, Rys 2. Plan sytuacyjny skala 1:1000, Rys 3. Profil podłużny skala 1:100/1000, Rys 4. Przekrój normalny skala 1:50, Rys 5. Przekroje poprzeczne 1:100,

3 3 O Ś W I A D C Z E N I E Zgodnie z art. 20 ust. 4 prawa budowlanego, (Dz. U poz. 290 z dnia 9 lutego 2016r. z późn. zmianami), oświadczam, że opracowany przeze mnie projekt budowlany branży drogowej na zadaniu: Budowa drogi powiatowej nr 2736L w m. Karpiówka od km rob do km został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Andrzej Portka Kraśnik, sierpień 2018 r. O Ś W I A D C Z E N I E Zgodnie z art. 20 ust. 4 prawa budowlanego, (Dz. U poz. 290 z dnia 9 lutego 2016r z późn. zmianami).), oświadczam, że opracowany przeze mnie projekt budowlany branży drogowej na zadaniu: Budowa drogi powiatowej nr 2736L w m. Karpiówka od km rob do km został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Sprawdzający: inż. Marek Śmietanka Kraśnik, sierpień 2018 r.

4 4 OPIS TECHNICZNY Projekt budowlano wykonawczy dla inwestycji: Budowa drogi powiatowej nr 2736L w m. Karpiówka od km rob do km PODSTAWA OPRACOWANIA. Podstawę opracowania niniejszego projektu budowlano wykonawczego stanowią: [1]. Umowa zawarta z Zamawiającym: Zarząd Dróg Powiatowych w Kraśniku, [2]. Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz.U ), [3]. Rozporządzenie MTiGM z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43, poz. 430), [4]. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego, (Dz. U. z 2012 r. poz. 462), [5]. Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych, określonych w programie funkcjonalno - użytkowym (Dz.U. Nr 130, poz. 1389), [6]. Ustawa z dnia 07 lipca 1994 r. Prawo Budowlane (tekst jednolity Dz.U. Nr 207, poz z późn. zm.), [7]. Aktualnie obowiązujące normy techniczne oraz wytyczne projektowania, [8]. Mapa do celów projektowych w skali 1:1000, [9]. Uzgodnienia robocze z Inwestorem, [10]. Pomiary uzupełniające sytuacyjno wysokościowe PRZEDMIOT INWESTYCJI. Niniejsze opracowanie zawiera rozwiązania projektowe dotyczące budowy drogi powiatowej nr 2736L Stróża Kolonia Karpiówka w m. Karpiówka od km rob do km etap I. Początek projektowanego odcinka ma miejsce w m. Karpiówka na końcu istniejącej drogi o nawierzchni bitumicznej w okolicy stacji przekaźnikowej w km (km drogi 1+593,00) w osi istniejącej drogi powiatowej, koniec w km (km drogi 2+583,00) w osi istniejącej drogi powiatowej. Istniejąca droga stanowi dojazd do pól uprawnych. Projektowany do budowy odcinek drogi jest odcinkiem o nawierzchni gruntowej szer. zmiennej 2,5 3,0 m w złym stanie technicznym z licznymi zaniżeniami w profilu podłużnym i poprzecznym. Konstrukcja drogi wymaga wzmocnienia i odbudowy. Istniejąca droga przebiega w liniach rozgraniczających o zmiennej szerokości. Ograniczona z obu stron granicami działek przyległych. Odwodnienie drogi odbywa się powierzchniowo. Teren uzbrojony. Poprzecznie do linii rozgraniczających przebiegają linie: linia energetyczna napowietrzna wodociąg

5 2.3. ELEMENTY PROJEKTOWANE Podstawowe parametry projektowe Do projektowania przyjęto następujące założenia : klasa techniczna drogi powiatowej Z prędkość projektowana 50 km/godz. kategoria obciążenia ruchem KR-2 grupa nośności podłoża G1-G2 przekrój poprzeczny szlakowy podstawowa szerokość jezdni 1x3,00m =3,00 m długość drogi 990,00 m, pobocza szer. 1,00 m Plan sytuacyjny (rys. 2) Początek projektowanego odcinka ma miejsce w m. Karpiówka na końcu istniejącej drogi o nawierzchni bitumicznej w okolicy stacji przekaźnikowej w km (km drogi 1+593,00) w osi istniejącej drogi powiatowej, koniec w km (km drogi 2+583,00) w osi istniejącej drogi powiatowej. Nawierzchnię projektowanej drogi wyznaczono w liniach rozgraniczających pas drogowy, jednocześnie wykonując korektę osi trasy. Ze względu na etapowanie robót zaprojektowano jeden pas ruchu o szer. 3,00m oraz obustronne pobocza o szer. 1,00m o konstrukcji jak droga główna. Geometria drogi w planie przedstawia się następująco : km 0+107,02 W-1 łuk poziomy w lewo, R=6 000,00, i=3%, km 0+325,55 W-2 łuk poziomy w prawo, R=6 000,00, i=3%, km 0+500,00 W-3 łuk poziomy w lewo, R=12 000,00, i=3%, km 0+600,00 W-4 korekta kierunku w prawo km 0+700,00 W-5 łuk poziomy w lewo, R=6 000,00, i=3%, km 0+837,50 W-6 łuk poziomy w prawo, R=4 000,00, i=3%, km 0+900,00 W-7 łuk poziomy w lewo, R=2 000,00, i=3%, Ze względu na wartości promieni łuków poziomych zrezygnowano ze stosowania krzywych przejściowych Skrzyżowania Nie dotyczy Profil podłużny (rys. nr 3) Zaprojektowano profil podłużny dopasowany do istniejącego przebiegu niwelety z jednoczesnym jej wyrównaniem. Załamania niwelety wyrównano łukami pionowymi wypukłymi i wklęsłymi zgodnie z profilem podłużnym. Zaprojektowany profil podłużny pozwoli na wykonanie warstw konstrukcyjnych, wyrównanie niwelety i zapewni prawidłowe odwodnienie korpusu drogowego.

6 Przekroje normalne (rys. nr 4) Na odcinku objętym opracowaniem występuje przekrój szlakowy. Podstawowe parametry geometryczne przekroju normalnego oraz jego konstrukcję podano w części rysunkowej rys. nr 4. Przyjęto podstawowe parametry przekroju normalnego: przekrój drogowy jednojezdniowy na całości odcinka o szerokości 1x3,00m, pobocza o szerokości 1,00m, opaska gruntowa o szerokości 0,50m, pochylenia poprzeczne nawierzchni na odcinkach prostych i = 3% (przekrój daszkowy), pochylenia poprzeczne nawierzchni na odcinkach łuków kołowych i = 3% (przekrój daszkowy), pochylenia poprzeczne poboczy na trasie zasadniczej i = 3%, Konstrukcja nawierzchni Konstrukcja nawierzchni jezdni warstwa górna - podbudowa z kruszywa łamanego 0/31,5 mm gr. 10cm warstwa dolna - podbudowa z tłucznia kamiennego 31,5/63 mm gr. 20 cm warstwa odsączająca z piasku - grubość 10 cm Konstrukcja poboczy gruntowych W etapie I budowy drogi powiatowej zaprojektowano umocnienie poboczy z kruszywa o konstrukcji jak droga główna Odwodnienie Wody opadowe należy odprowadzić z korony drogi za pomocą spadków poprzecznych i podłużnych nawierzchni jezdni oraz poboczy Chodniki Nie dotyczy Zjazdy z drogi Wzdłuż drogi powiatowej występują zjazdy indywidualne oraz publiczne. Nie przewiduje się wykonania nowych zjazdów. W etapie I budowy drogi powiatowej należy wykonać zjazdy ziemne zgodnie z lokalizacją na rys. nr 2 Plan sytuacyjny o następujących parametrach: szer. zjazdu 4,00m, łuki R=3,00m. W etapie II budowy należy umocnić zjazdy warstwą kruszywa łamanego ORGANIZACJA RUCHU Projekt organizacji ruchu na projektowanym odcinku stanowi odrębne opracowanie URZĄDZENIA OBCE. W związku z poprzecznym przejściem wodociągu. Na podstawie decyzji U.G. Kraśnik z uwagi na warunki terenowe oraz dodatkowe zwiększenie przykrycia wymienione przejścia należy pozostawić w stanie istniejącym.

7 PRZEZNACZENIE I PROGRAM UŻYTKOWY OBIEKTU Przebudowywana droga powiatowa położona w gminie Kraśnik w południowo wschodniej części powiatu Kraśnik. Przeznaczona jest do obsługi lokalnego ruchu pojazdów. Dostępność jest nieograniczona INFORMACJA O OBSZARZE ODDZIAŁYWANIA OBIEKTU (ZGODNIE Z ART. 3 PKT 20 ORAZ ART.34.UST.3 PKT 5 USTAWY PRAWO BUDOWLANE) Obszar oddziaływania obiektu objętego niniejszym projektem ogranicza się do działki pasa drogowego drogi powiatowej nr 2736L Stróża Kolonia Karpiówka w m. Karpiówka o nr ewid. gruntu 432 obręb ewidencyjny Karpiówka. Przewidywany rodzaj robót nie stwarza uciążliwości projektowanych obiektów na tereny przyległe DANE O WPISIE DO REJESTRU ZABYTKÓW ORAZ PODLEGANIU OCHRONIE WG USTALEŃ MIEJSCOWEGO PLANU ZAGOSPODAROWANIA PRZESTRZENNEGO. Obiekt nie figuruje w rejestrze zabytków ani nie znajduje się w strefie ochrony konserwatorskiej. W przyjętym rozwiązaniu projektowym nie przewiduje się wycinki drzew. Realizacja projektowanego odcinka przyczyni się do uporządkowania zagospodarowania terenu, zmniejszy emisje hałasu, kurzu oraz ureguluje odwodnienie DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GÓRNICZEJ. Obiekt nie znajduje się na terenach objętych eksploatacją górniczą ZAGROŻENIA DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA UŻYTKOWNIKÓW Przyjęte rozwiązanie projektowe nie narusza istniejącego stanu środowiska, przyczyni się do uporządkowania zagospodarowania terenu oraz zwiększenia bezpieczeństwa ruchu drogowego. Inwestycja nie wymaga wycinki drzew DANE WYNIKAJĄCE ZE SPECYFIKI OBIEKTU BUDOWLANEGO. Powiązane ze sobą elementy drogowe wymagają dokładnego wykonania sytuacyjnego i wysokościowego, począwszy od robót pomiarowych, poprzez roboty ziemne, roboty związane z wykonaniem warstw konstrukcyjnych, kończąc na dokładnym wykonaniu warstw ścieralnych. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia ust. 1 i 2 roboty drogowe występuje konieczność opracowania informacji i planu bioz dla budowy powyższej inwestycji. Stanowi ona odrębne opracowanie.

8 8 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA na wykonanie budowy drogi Obiekt: Budowa drogi powiatowej nr 2736L w m. Karpiówka od km rob do km Miejscowość: Karpiówka Gmina: Kraśnik Powiat: Kraśnicki Województwo: Lubelskie Inwestor: Powiat Kraśnicki Al. Niepodległości 20, Kraśnik, Opracował : Sprawdził : mgr inż. Andrzej Portka LUB/0007/PWBD/17 inż. Marek Śmietanka LUB/0179/PWOD/07

9 1. Zakres robót i kolejność realizacji obiektów. 9 ROBOTY PRZYGOTOWAWCZE Odtworzenie trasy i punktów wysokościowych w terenie równinnym Karczowanie średniej gęstości krzaków i poszycia ROBOTY ZIEMNE Roboty ziemne poprzeczne /bez transportu/ wykonywane mechanicznie w gr. kat. III-IV Wykonanie wykopów mechanicznie w gr. kat. III-IV z transportem urobku na odkład na odl. do 10 km Wykonanie nasypów mechanicznie z gruntu kat. III - IV uzyskanego z wykopu Plantowanie skarp PODBUDOWY Wykonanie w-wy odsączającej z piasku gr. w-wy do 10 cm Wykonanie podbudowy z kruszywa łamanego, warstwa dolna - podbudowa z tłucznia kamiennego 31,5/63 mm gr. 20 cm Wykonanie podbudowy z kruszywa łamanego, w-wa górna, gr. w-wy 10 cm po zagęszczeniu 2. Wykaz istniejących obiektów budowlanych. W obszarze inwestycji występują: drogi o nawierzchni asfaltowej, kablowe sieci energetyczne, sieci wodociągowe 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. W miejscu planowanej inwestycji ma miejsce ruch drogowy. 4. Zagrożenia, jakie mogą powstać w trakcie realizacji to: Przy realizacji przedmiotowej inwestycji zagrożenie bezpieczeństwa stanowi wykonywanie robót pod ruchem drogowym, ponadto sprzęt do wykonywania robót ziemnych (koparki, spycharki itp.) oraz transport (pojazdy wysokotonażowe do przewozu materiałów budowlanych). 5. Sposób prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. wszyscy pracownicy zatrudnieni przy wykonywaniu robót budowlanych powinni być przeszkoleni w zakresie przepisów BHP, przed przystąpieniem do robót wymienionych w pkt. 1, kierownik budowy powinien każdorazowo przeprowadzić ustne szkolenie wszystkich pracowników związanych z tymi robotami, kładąc szczególny nacisk na zachowanie ostrożności przy wykonywaniu robót w pobliżu urządzeń i obiektów stwarzających szczególne zagrożenie dla życia i zdrowia, przeprowadzenie szkolenia należy udokumentować wpisem do dziennika budowy, a w książce szkoleń fakt szkolenia potwierdzić przez szkolonych pracowników.

10 10 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikających z wykonania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikacje umożliwiającą szybką ewakuacje na wypadek pożaru, awarii i innych zagrożeń. Wykonawca winien przed przystąpieniem do robót: ustalić zasady dopuszczeń do pracy w wykopach oraz przy czynnym uzbrojeniu terenu; sporządzić plan bezpieczeństwa i ochrony zdrowia uwzględniający specyfikę obiektu budowlanego, warunki prowadzenia robót budowlano montażowych i przepisy BHP, zawierający następujące informacje, sporządzić projekt organizacji ruchu na czas robót i uzyskać jego zatwierdzenie u zarządcy drogi; plan zagospodarowania placu budowy z rozmieszczeniem wewnętrznych ciągów komunikacyjnych, granic stref ochronnych, urządzeń przeciwpożarowych, sprzętu ratunkowego; zakres robót i kolejność poszczególnych etapów robót; informacje dotyczące wydzielania i oznakowania miejsca prowadzenia robót stwarzających zagrożenie. Oznakowanie zorganizować zgodnie z obowiązującymi przepisami i instrukcjami.

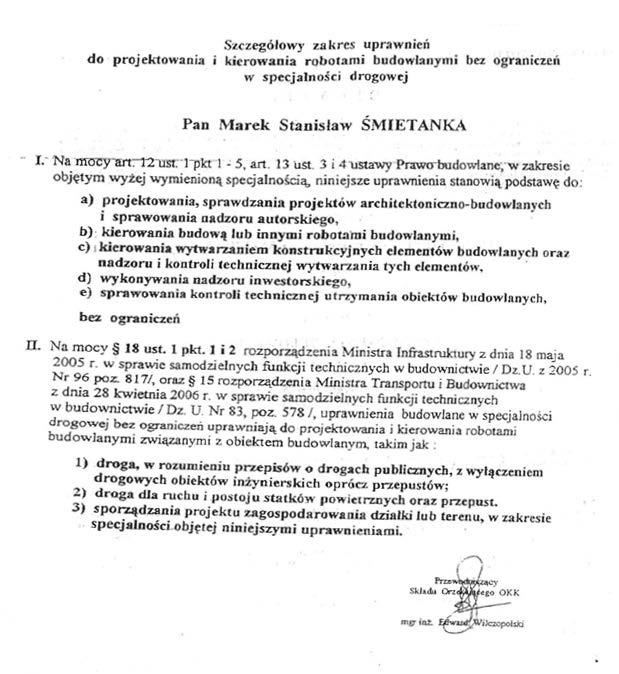

11 11 4. Uprawnienia budowlane, zaświadczenia

12 12

13 13

14 14

15 15

16 16 CZĘŚĆ RYSUNKOWA

17

18 LEGENDA: - Proj. nawierzchnia gruntowa (zjazdy)... - Granica pasa drogowego

19 Za zgodność z oryginałem:... LEGENDA: - Proj. nawierzchnia z kruszywa łamanego - Proj. nawierzchnia gruntowa (zjazdy) - Proj. krawędź jezdni - Proj. krawędź pobocza - Granica pasa drogowego
