1 Wizualizacja 3D obiektów i systemów biomedycznych Krzysztof Gdawiec Instytut Informatyki Uniwersytet Śląski

2 Wejście: przykładowe zbiory danych

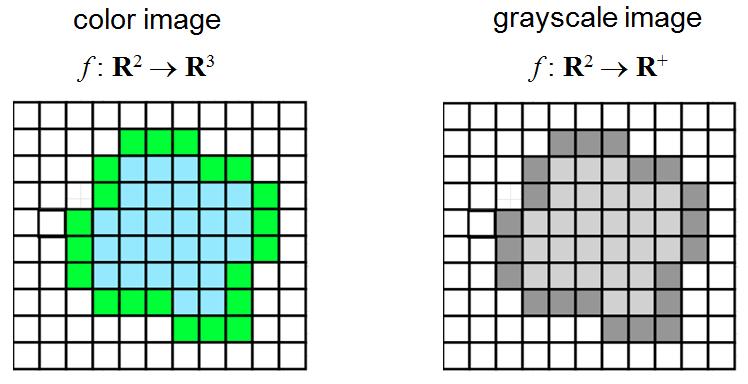

3 Wyjście: obraz Dziedzina: przestrzeń 2D (pozycje pikseli) Przeciwdziedzina: kolor piksela lub odcień szarości

4 Funkcyjne spojrzenie na wizualizację Wejście: zbiór danych w przestrzeni wysokowymiarowej d D m n. Wyjście: kolorowy obraz i R 2 3 = R 5. Wizualizacja: funkcja v : D m n R 5. Analiza: funkcja odwrotna v 1 : R 5 D m n.

5 Wyzwania w wizualizacji Wymiarowość: zbiór danych wejściowych ma znacznie większą wymiarowość niż obrazy 2D (m + n >> 2 + 3), gdzie umieścić wszystkie te wymiary? Rozmiar danych: liczba punktów wejściowych znacznie większa niż rozdzielczość ekranu, gdzie narysować wszystkie te punkty? Analiza: funkcja wizualizacji nie (w pełni) odwracalna, jak przejść od kształtów/kolorów z powrotem do danych? W jaki sposób sprawić, aby funkcja v była odwracalna?

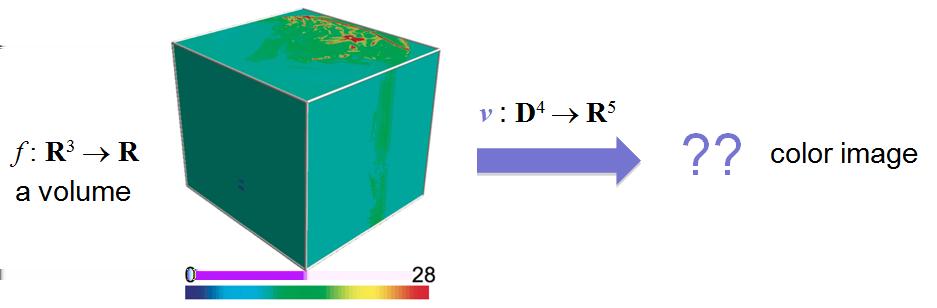

6 Przykład:

7

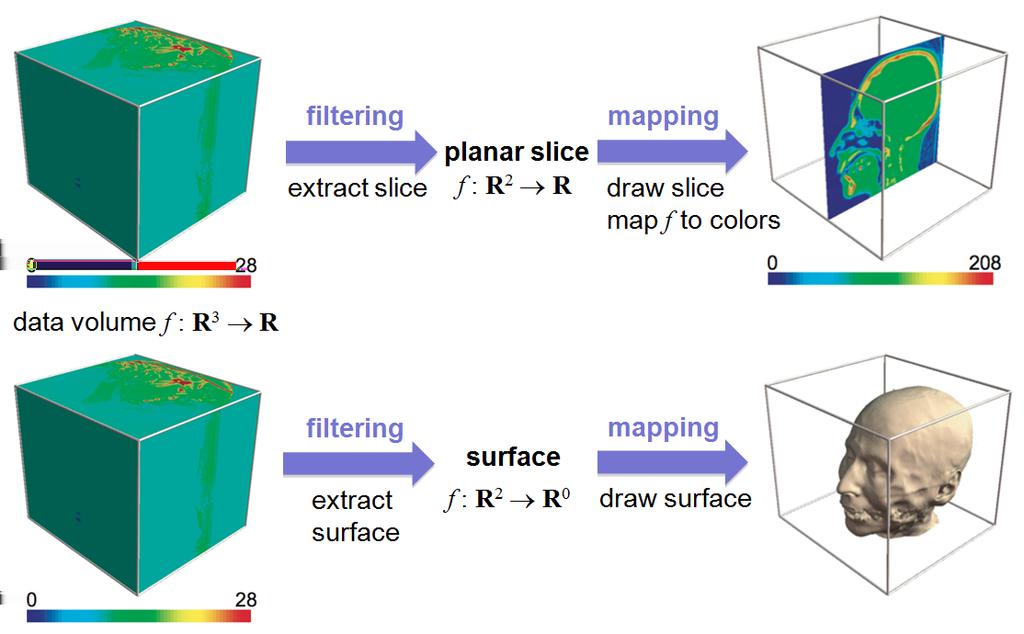

8 Bardziej złożone przypadki: Dane o wielu zmiennych (ang. multivariate): f : R 3 R n>>1 Dane wielowymiarowe (ang. multidimensional): f : R m>>3 R gdzie narysować wszystkie m wymiarów na obrazie 2D? Dane nieprzestrzenne (ang. non-spatial): f : D C, gdzie D, C nie są podzbiorami R k grafy, drzewa, bazy danych, kody źródłowe... jak przekształcić D, C na atrybuty obrazu (pozycję, kolor)?

9 Problemy: Co jeśli nie rozróżniamy dobrze kolorów? (krok 1) Co jeśli nie potrafimy dobrze porównywać kolorów? (krok 2) Co jeśli mapa kolorów jest zła? (krok 3, np. klika wartości s 1, s 2 odpowiada temu samemu kolorowi c) Co jeśli nie ma mapy kolorów?...

10 Dane ciągłe (ang. continuous data) Matematycznie, dane ciągłe mogą być modelowane jako funkcja f : D C, gdzie D R d jest dziedziną (ang. domain), a C R c jest przeciwdziedziną (ang. codomain). W ramach przypomnienia funkcja f jest ciągła w punkcie p D (def. Cauchy ego) jeśli ε>0 δ>0 x D x p < δ f (x) f (p) < ε.

11 Funkcja f jest rzędu k jeśli funkcja jest k-krotnie różniczkowalna i wszystkie pochodne do rzędu k są ciągłe. Oznaczamy to następująco f C k. Funkcję, której pochodna jest ciągła na przedziałach zwartych nazywamy funkcją kawałkami ciągło-różniczkowalną lub kawałkami gładką.

12 Trójka D = (D, C, f ) definiuje ciągły zbiór danych. Wymiar d przestrzeni R d, w której zawarte jest D nazywamy wymiarem geometrycznym. Wymiar s d dziedziny D nazywamy wymiarem topologicznym zbioru danych. Przykład: Jeśli D jest płaszczyzną lub powierzchnią zawartą w R 3, to s = 2 i d = 3. Jeśli D jest prostą lub krzywą zawartą w R 3, to s = 1 i d = 3. Na wymiar topologiczny możemy patrzeć jak na liczbę niezależnych zmiennych potrzebnych do reprezentowania D, np. dla powierzchni w R 3 wystarczą 2 niezależne zmienne.

13 Kowymiarem nazywamy różnicę d s. W wizualizacji naukowej najczęściej wymiar geometryczny jest ustalony, d = 3. Jedynie zmianie ulega wymiar topologiczny. W takim przypadku wymiar topologiczny nazywany jest również wymiarem zbioru danych. Wartości funkcji często nazywane są atrybutami zbioru danych, a wymiar przeciwdziedziny C nazywany jest wymiarem atrybutów.

14 Dane próbkowane (ang. sampled data) W wizualizacji naukowej nie zawsze używamy danych w ciągłej reprezentacji. Jest to konsekwencją tego, że niektóre operacje wykonywane na danych (np. przetwarzanie, filtrowanie, rendering) nie są proste ani efektywne na danych ciągłych. Z tego powodu większość metod operuje na danych próbkowanych. Wyróżniamy dwie operacje związane z danymi próbkowanymi i ciągłymi: próbkowanie mając dany ciągły zbiór danych tworzymy dane próbkowane, rekonstrukcja mając dane próbkowane odtwarzamy (aproksymujemy) oryginalne ciągłe dane.

15

16 Dane próbkowane, aby były użyteczne w praktyce, muszą spełniać kilka wymagań. Dane muszą być: dokładne musimy mieć kontrolę nad tworzeniem próbkowanego zbioru danych D s ze zbioru ciągłego D c w ten sposób, że D c może być zrekonstruowane z D s z dowolnie małym błędem określonym przez użytkownika, minimalne D s zawiera najmniejszą liczbę punktów potrzebnych do rekonstrukcji z zadanym błędem, ogólne możemy w łatwy sposób zamienić różne operacje na danych, które mogliśmy wykonać na D c ich wersjami dla D s, wydajne rekonstrukcja oraz operowanie na danych D s może być wykonane wydajnie, proste możemy stosunkowo łatwo stworzyć implementację reprezentacji D s oraz operacji wykonywanych na D s.

17 Interpolacja Problem rekonstrukcji definiujemy następująco: Mamy dane próbkowane {p i, f i } zawierające N punktów p i D i wartości f i C. Chcemy znaleźć funkcję ciągłą f : D C taką, że aproksymuje funkcję f. Funkcja zrekonstruowana powinna spełniać warunek: f (p i ) = f (p i ) = f i.

18 Jednym ze sposobów zdefiniowania funkcji f jest f = N f i φ i, i=1 gdzie φ i : D C są nazywane funkcjami bazowymi lub funkcjami interpolacji. Ponieważ chcemy, aby f (p i ) = f (p i ), więc dla każdego j {1, 2,..., N} N f i φ i (p j ) = f j (1) i=1

19 Rozważmy funkcję g, która równa jest 0 wszędzie poza p j, gdzie g(p j ) = 1. Wstawiając do (1) otrzymujemy φ i (p j ) = { 1, i = j, 0, i j. Powyższy warunek często nazywany jest ortogonalnością funkcji bazowych.

20 Rozważmy funkcję g(x) = 1 dla x D. Wstawiając g do (1) otrzymujemy N φ i (p j ) = 1, i=1 czyli suma funkcji bazowych jest równa w punktach p j. Jeśli założymy, że suma ta jest równa 1 dla x D, tzn. pj N φ i (x) = 1, x D, i=1 to możemy zrekonstruować g wszędzie w D. Własność dana powyższym wzorem nazywana jest normalnością funkcji bazowych lub też rozkładem jedynki (ang. partition of unity). Większość funkcji bazowych używanych w praktyce ma własność ortogonalności i normalności.

21 Wzór interpolacyjny f = N f i φ i, i=1 staje się nieefektywny jeśli N jest duże i musimy obliczać φ i we wszystkich tych punktach, φ i jest skomplikowane. W praktyce używamy funkcji bazowych, które: są niezerowe na małej części D (tzw. ograniczony nośnik), mają taką samą prostą postać w każdym punkcie p i.

22 Siatki i komórki (ang. grids and cells) Siatka jest podziałem danej dziedziny D R d w zbiór komórek czasem nazywanych elementami, które oznaczamy c i. Najczęściej używanymi komórkami są łamane w R, wielokąty w R 2, wielościany w R 3 itd. Ponadto, suma komórek pokrywa D, tzn. i c i = D, oraz komórki nie przecinają się, tzn. c i c j = dla i j. Wierzchołki komórek zazwyczaj są punktami p i R d zbioru danych próbkowanych.

23 Najprostszym przykładem funkcji bazowych są stałe funkcje bazowe. Dla siatki składającej się z N komórek {c 1, c 2,..., c N } definiujemy funkcje bazowe φ 0 i następująco: φ 0 i (x) = { 1, x ci, 0, x c i. 0 w indeksie funkcji φ oznacza, że jest to funkcja stała. Tak zdefiniowane funkcje bazowe są ortogonalne i normalne. Ten typ interpolacji nazywany jest interpolacją najbliższego sąsiada ponieważ każdemu x D przypisujemy wartość komórki, której środek leży najbliżej x.

24 Oryginalna funkcja f (x, y) = e (x2 +y 2 ) Interpolacja najbliższego sąsiada

25 Stałe funkcje bazowe są proste w implementacji, działają z komórkami dowolnego kształtu, ale zapewniają słabą aproksymację f oryginalnej funkcji f. W celu lepszej aproksymacji musimy użyć funkcji bazowych wyższego rzędu. Następnymi, prostymi funkcjami bazowymi są liniowe funkcje bazowe. W odróżnieniu od stałych funkcji bazowych musimy dokonać pewnych założeń na temat komórek.

26 Niech c będzie czworokątną komórką o wierzchołkach (v 1, v 2, v 3, v 4 ), gdzie v 1 = (0, 0), v 2 = (1, 0), v 3 = (1, 1), v 4 = (0, 1). Komórkę c będziemy nazywać komórką referencyjną w R 2. Niech (r, s) oznaczają współrzędne w komórce referencyjnej (współrzędne referencyjne), a (x, y) w dziedzinie D. Ogólnie niech (r 1, r 2,..., r d ) oznaczają współrzędne w komórce referencyjnej, a (x 1, x 2,..., x d ) w dziedzinie D.

27 Dla komórki referencyjnej c definiujemy: Φ 1 1(r, s) = (1 r)(1 s), Φ 1 2(r, s) = r(1 s), Φ 1 3(r, s) = rs, Φ 1 4(r, s) = (1 r)s Funkcje bazowe Φ są to funkcje lokalne, a funkcje φ, których używaliśmy wcześniej, globalne. Ponadto funkcje Φ 1 i są ortogonalne i normalne. Dla każdego punktu (r, s) c możemy zdefiniować: 4 f (r, s) = f i Φ 1 i (r, s), i=1 gdzie f 1, f 2, f 3, f 4 to wartości dane w wierzchołkach komórki.

28 Chcemy wykonać rekonstrukcję dla dowolnej komórki c = (p 1, p 2, p 3, p 4 ) pewnej dowolnej siatki. Jak to zrobić? Dla komórki c definiujemy transformację współrzędnych T : [0, 1] 2 R 3, która przekształca komórkę referencyjną na c. Funkcja T powinna być: prostym wyrażeniem działającym na dowolnej komórce, spełniać warunek T (v i ) = p i dla i = 1, 2, 3, 4, liniowa (ze względu na prostotę i efektywność obliczeniową).

29 Funkcję T przyjmujemy jako: (x, y, z) = T (r, s) = 4 p i Φ 1 i (r, s). Funkcja T przekształca komórkę referencyjną na komórkę w świecie. Zatem T 1 przekształca punkt (x, y, z) komórki w świecie na punkt (r, s) komórki referencyjnej. i=1 Zatem rekonstrukcja dla komórki c wygląda następująco: f (x, y, z) = 4 f i Φ 1 i (T 1 (x, y, z)). i=1 Rozumowanie możemy rozszerzyć na inne typy komórek, ale funkcja T 1 zależy od rodzaju komórki i z tego powodu musimy ją wyznaczać dla każdego rodzaju z osobna.

30

31 Wiemy jak zrekonstruować funkcję dla pojedynczej komórki. Rekonstrukcja dla siatki (kawałkami klasy C 1 ) zdefiniowana jest następująco: 4 f (x, y, z) = f i φ 1 i (x, y, z), i=1 gdzie 0, gdy (x, y, z) cells(p i ), φ 1 i (x, y, z) = Φ 1 j (T 1 (x, y, z)), gdy (x, y, z) c = {v 1, v 2, v 3, v 4 } i v j = p i, gdzie cells(p i ) oznacza komórkę, której jeden z wierzchołków to p i.

32 Oryginalna funkcja f (x, y) = e (x2 +y 2 ) Interpolacja najbliższego sąsiada Interpolacja liniowa

33

34 Proces próbkowania i rekonstrukcji nie jest ograniczony tylko do geometrii. W podobny sposób możemy również potraktować cieniowanie powierzchni, które możemy przedstawić jako s : R 3 R 3 R czyli (p, n) l. Cieniowanie płaskie Cieniowanie Gouraud Powierzchnia: inter. liniowa Kolory: inter. najbliższy sąsiad Powierzchnia: inter. liniowa Kolory: inter. liniowa

35 Dyskretny zbiór danych: D s = ({p i }, {c i }, {f i }, {Φ k i }), gdzie p i to punkty siatki, c i to komórki siatki, f i wartości, Φ k i to referencyjne funkcje bazowe. Kształt komórki + funkcje bazowe wyznaczają typ komórki. Liczba i pozycja punktów wyznacza typ siatki. Liczba i typ wartości wyznaczają typ atrybutu.

36 Typy komórek Jeśli chcemy aproksymować dziedzinę D za pomocą sumy komórek i c i, to wymiar d komórki c i musi być taki sam jak wymiar topologiczny dziedziny D. Zatem jeśli D jest krzywą, to używamy komórek w postaci linii. Jeśli D jest powierzchnią, to używamy planarnych komórek, takich jak wielokąty. Jeśli D jest objętością, to używamy komórek wolumetrycznych (objętościowych), takich jak czworościany.

37 Wierzchołek Wymiar d = 0. Komórka jest identyczna z pojedynczym wierzchołkiem c = {v 1 }. Komórka posiada jedną stałą funkcję bazową: Φ 0 1 = 1 W praktyce nie robimy rozróżnienia pomiędzy punktami i wierzchołkami takich komórek. Tego typu komórki służą jako modelowanie abstrakcji.

38 Odcinek Wymiar d = 1. Komórka składa się z dwóch wierzchołków, c = {v 1, v 2 }. Komórki składające się z linii używane są do interpolowania wzdłuż dowolnych krzywych zanurzonych w dowolnej przestrzeni. Zapewnia interpolację liniową. Dla komórki referencyjnej o wierzchołkach v 1 = 0, v 2 = 1 liniowe funkcje bazowe są następujące: Φ 1 1(r) = 1 r, Φ 1 2(r) = r.

39 Dla punktu p w komórce (p 1, p 2 ) transformacja T 1 ma postać: T 1 (p) = p p 1 p 2 p 1.

40 Trójkąt Wymiar d = 2. Komórka składa się z trzech wierzchołków, c = {v 1, v 2, v 3 }. Trójkąty są używane do interpolacji wzdłuż powierzchni zanurzonej w dowolnej przestrzeni. Możemy wykonywać interpolację liniową. Dla komórki referencyjnej o wierzchołkach v 1 = (0, 0), v 2 = (1, 0), v 3 = (0, 1) liniowe funkcje bazowe są następujące: Φ 1 1(r, s) = 1 r s, Φ 1 2(r, s) = r, Φ 1 3(r, s) = s.

41 Dla punktu p w komórce (p 1, p 2, p 3 ) transformacja T 1 ma postać: T 1 (p) = ( (p p1 ) (p 3 p 1 ) (p 2 p 1 ) (p 3 p 1 ), (p p ) 1) (p 2 p 1 ) (p 3 p 1 ) (p 2 p 1 )

42 Niech A 123 oznacza pole powierzchni trójkąta o wierzchołkach p 1, p 2, p 3 oraz niech p będzie punktem wewnątrz trójkąta. Niech A 12 będzie polem powierzchni trójkąta o wierzchołkach p, p 1, p 2, a A 13 trójkąta o wierzchołkach p, p 1, p 3. Wówczas r = A 13 /A 123 oraz s = A 12 /A 123. Ponadto jeśli dołożymy t = 1 r s, to trójkę (r, s, t) nazywamy współrzędnymi barycentrycznymi. Pole trójkąta o wierzchołkach p 1, p 2, p 3 możemy obliczyć korzystając ze wzoru: (p 3 p 1 ) (p 2 p 1 ) Jeśli p leży wewnątrz trójkąta, to r, s [0, 1].

43 Czworokąt (ang. quadrilateral quad) Wymiar d = 2. Komórka składa się z czterech wierzchołków, c = (v 1, v 2, v 3, v 4 ). Używane do interpolacji wzdłuż powierzchni zanurzonej w dowolnej przestrzeni. Możemy wykonać interpolację liniową. Dla komórki referencyjnej o wierzchołkach v 1 = (0, 0), v 2 = (1, 0), v 3 = (1, 1), v 4 = (0, 1) liniowe funkcje bazowe są następujące: Φ 1 1(r, s) = (1 r)(1 s), Φ 1 2(r, s) = r(1 s), Φ 1 3(r, s) = rs, Φ 1 4(r, s) = (1 r)s.

44 Znalezienie transformacji T 1 dla dowolnego czworokąta i funkcji bazowych z poprzedniego slajdu nie jest proste. Jednym z rozwiązań jest numeryczne znalezienie r, s jako funkcji x, y, z.

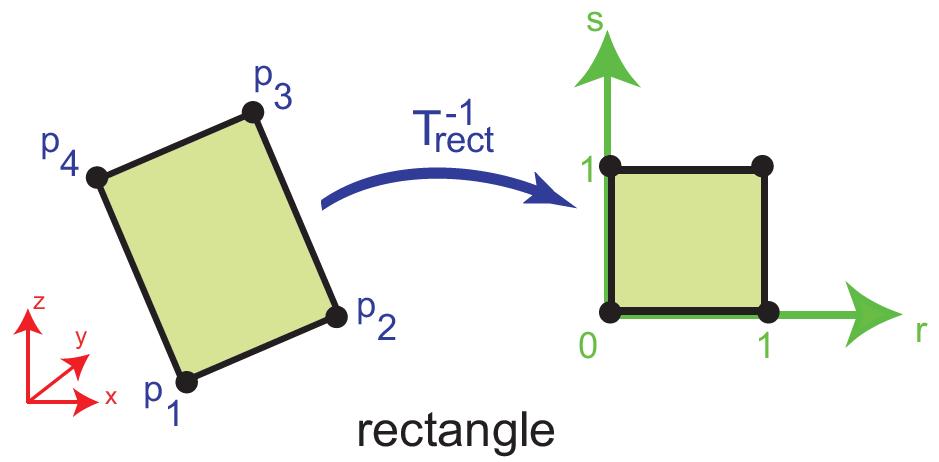

45 Dla punktu p w prostokątnej komórce (p 1, p 2, p 3, p 4 ) transformacja T 1 ma postać: T 1 (p) = ( (p p1 ) (p 2 p 1 ) p 2 p 1 2, (p p ) 1) (p 4 p 1 ) p 4 p 1 2

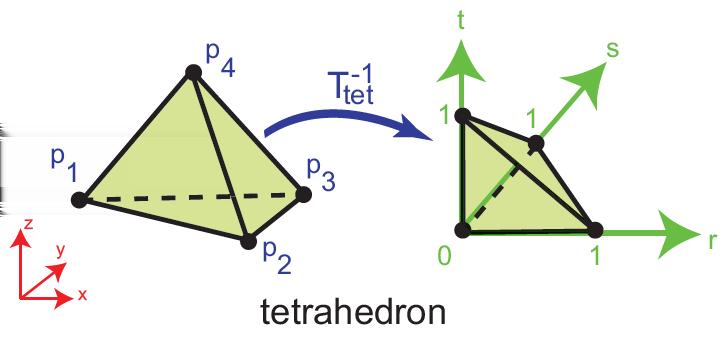

46 Czworościan (ang. tetrahedron) Wymiar d = 3. Komórka składa się z czterech wierzchołków, c = (v 1, v 2, v 3, v 4 ). Używane do interpolacji objętości. Możemy wykonywać interpolację liniową. Dla komórki referencyjne o wierzchołkach v 1 = (0, 0, 0), v 2 = (1, 0, 0), v 3 = (0, 1, 0), v 4 = (0, 0, 1) liniowe funkcje bazowe są następujące: Φ 1 1(r, s, t) = 1 r s t, Φ 1 2(r, s, t) = r, Φ 1 3(r, s, t) = s, Φ 1 4(r, s, t) = t.

47 Podobnie jak dla trójkąta, korzystając ze współrzędnych barycentrycznych możemy wyznaczyć T 1 dla komórki o wierzchołkach p 1, p 2, p 3, p 4 : gdzie T 1 (p) = (r, s, t), r = (p p 4) ((p 1 p 4 ) (p 3 p 4 ) (p 1 p 4 ) ((p 2 p 4 ) (p 3 p 4 ), s = (p p 4) ((p 1 p 4 ) (p 2 p 4 ) (p 1 p 4 ) ((p 2 p 4 ) (p 3 p 4 ), t = (p p 3) ((p 1 p 3 ) (p 2 p 3 ) (p 1 p 4 ) ((p 2 p 4 ) (p 3 p 4 ).

48

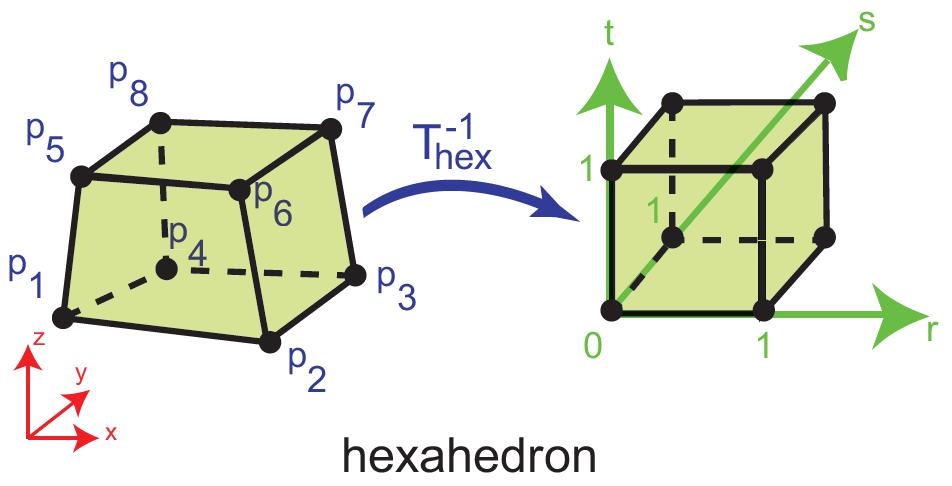

49 Sześciościan (ang. hexahedron hex) Wymiar d = 3. Komórka składa się z ośmiu wierzchołków, c = (v 1, v 2,..., v 8 ). Używane do interpolacji objętości. Możemy wykonywać interpolację liniową. Komórka referencyjna to sześcian o krawędzi 1, którego wierzchołek v 1 leży w początku układu współrzędnych.

50 Liniowe funkcje bazowe są następujące: Φ 1 1(r, s, t) = (1 r)(1 s)(1 t), Φ 1 2(r, s, t) = r(1 s)(1 t), Φ 1 3(r, s, t) = rs(1 t), Φ 1 4(r, s, t) = (1 r)s(1 t), Φ 1 5(r, s, t) = (1 r)(1 s)t, Φ 1 6(r, s, t) = r(1 s)t, Φ 1 7(r, s, t) = rst, Φ 1 8(r, s, t) = (1 r)st.

51 Podobnie jak w przypadku dowolnych czworokątów, dla dowolnych sześciościanów znalezienie T 1 przy funkcjach bazowych z poprzedniego slajdu jest trudne. Jednym z rozwiązań jest użycie metod numerycznych.

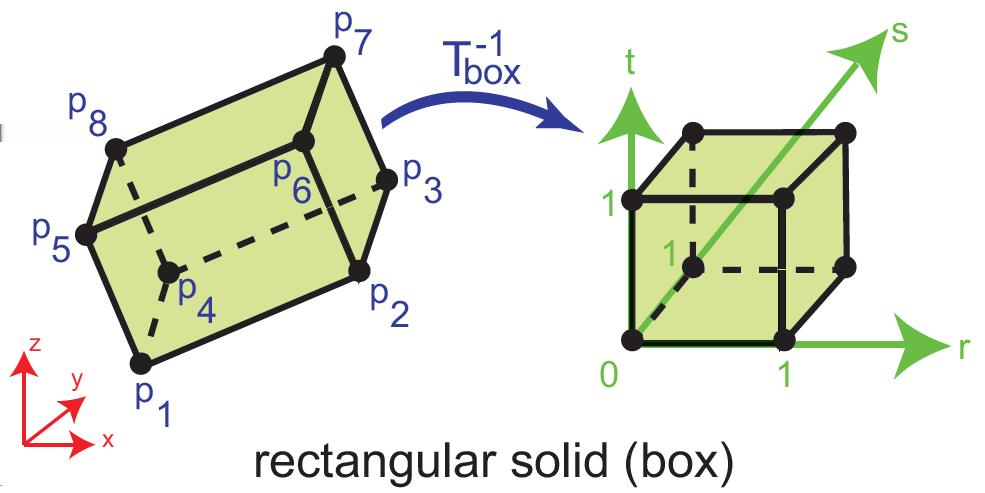

52 Dla punktu p w komórce w kształcie prostopadłościanu o wierzchołkach (p 1, p 2,..., p 8 ) transformacja T 1 ma postać: T 1 (p) = ( (p p1 ) (p 2 p 1 ) p 2 p 1 2, (p p 1) (p 4 p 1 ) p 4 p 1 2, (p p 1 ) (p 5 p 1 ) p 5 p 1 2 )

53 Inne typy Niektóre programy korzystają z komórek: kwadratów, pikseli, pasków trójkątów, wielokątów w 2D, sześcianów lub wokseli w 3D. Niektóre programy korzystają również z kwadratowych komórek, tzn. komórek, w których używamy kwadratowych funkcji bazowych.
