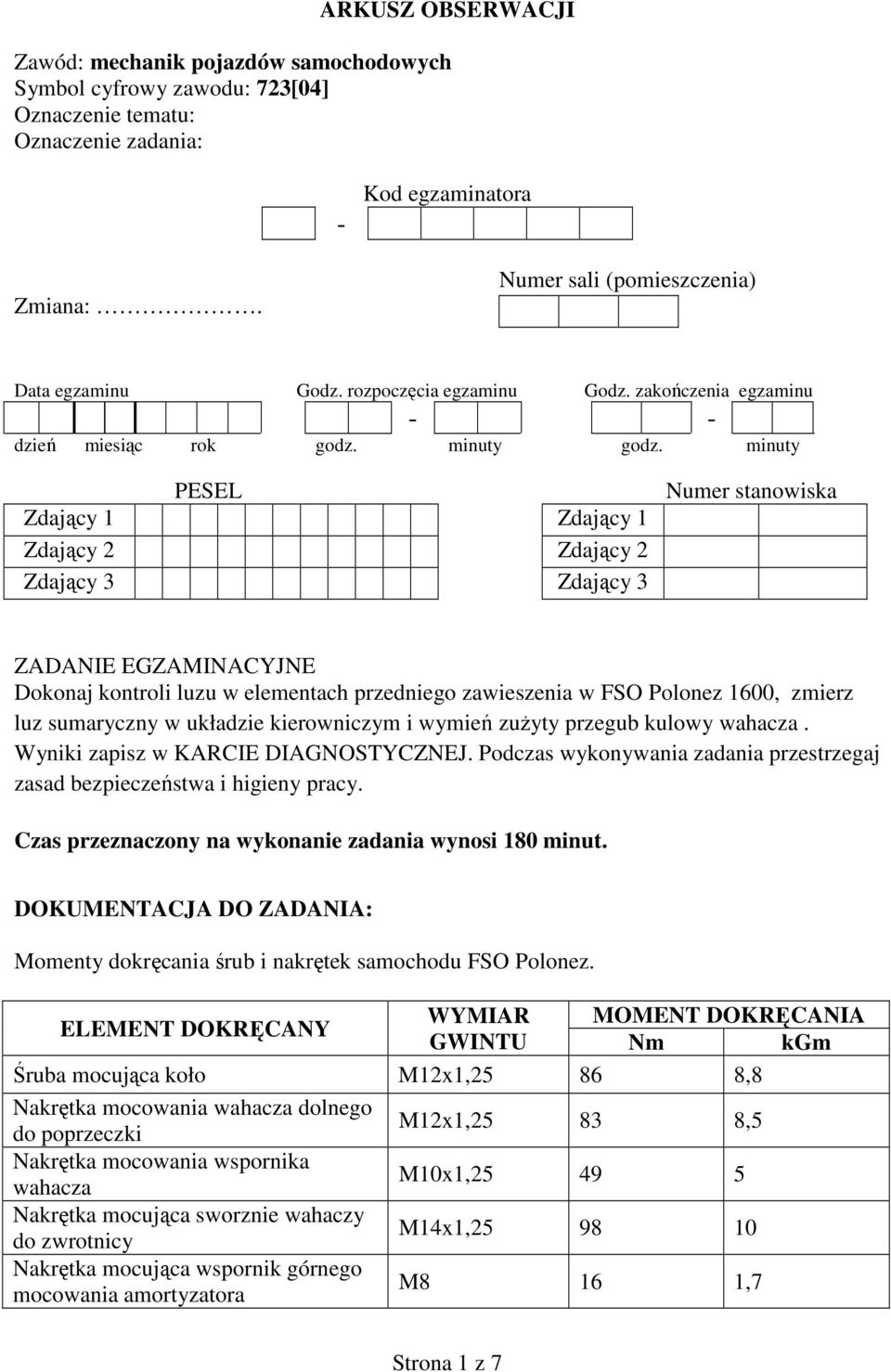

1 ARKUSZ OBSERWACJI Zawód: mechanik pojazdów samochodowych Symbol cyfrowy zawodu: 723[04] Oznaczenie tematu: Oznaczenie zadania: - Kod egzaminatora Zmiana:. Numer sali (pomieszczenia) Data egzaminu Godz. rozpoczęcia egzaminu Godz. zakończenia egzaminu - - dzień miesiąc rok godz. minuty godz. minuty PESEL Zdający 1 Zdający 1 Zdający 2 Zdający 2 Zdający 3 Zdający 3 Numer stanowiska ZADANIE EGZAMINACYJNE Dokonaj kontroli luzu w elementach przedniego zawieszenia w FSO Polonez 1600, zmierz luz sumaryczny w układzie kierowniczym i wymień zużyty przegub kulowy wahacza. Wyniki zapisz w KARCIE DIAGNOSTYCZNEJ. Podczas wykonywania zadania przestrzegaj zasad bezpieczeństwa i higieny pracy. Czas przeznaczony na wykonanie zadania wynosi 180 minut. DOKUMENTACJA DO ZADANIA: Momenty dokręcania śrub i nakrętek samochodu FSO Polonez. ELEMENT DOKRĘCANY WYMIAR GWINTU MOMENT DOKRĘCANIA Nm kgm Śruba mocująca koło M12x1, ,8 Nakrętka mocowania wahacza dolnego do poprzeczki M12x1, ,5 Nakrętka mocowania wspornika wahacza M10x1, Nakrętka mocująca sworznie wahaczy do zwrotnicy M14x1, Nakrętka mocująca wspornik górnego mocowania amortyzatora M8 16 1,7 Strona 1 z 7

2 Nakrętka śruby mocującej płytę zacisku hamulcowego do zwrotnicy Śruba mocująca wspornik zacisku hamulcowego Nakrętka mocująca przegub kulowy drążka kierowniczego M10x1, M10x1, ,8 M10x1, ,5 Nakrętka piasty M 22x ,7 Nakrętka mocująca przegub kulowy do wahacza M8 25 2,5 Schemat dokręcania nakrętki piasty. Strona 2 z 7

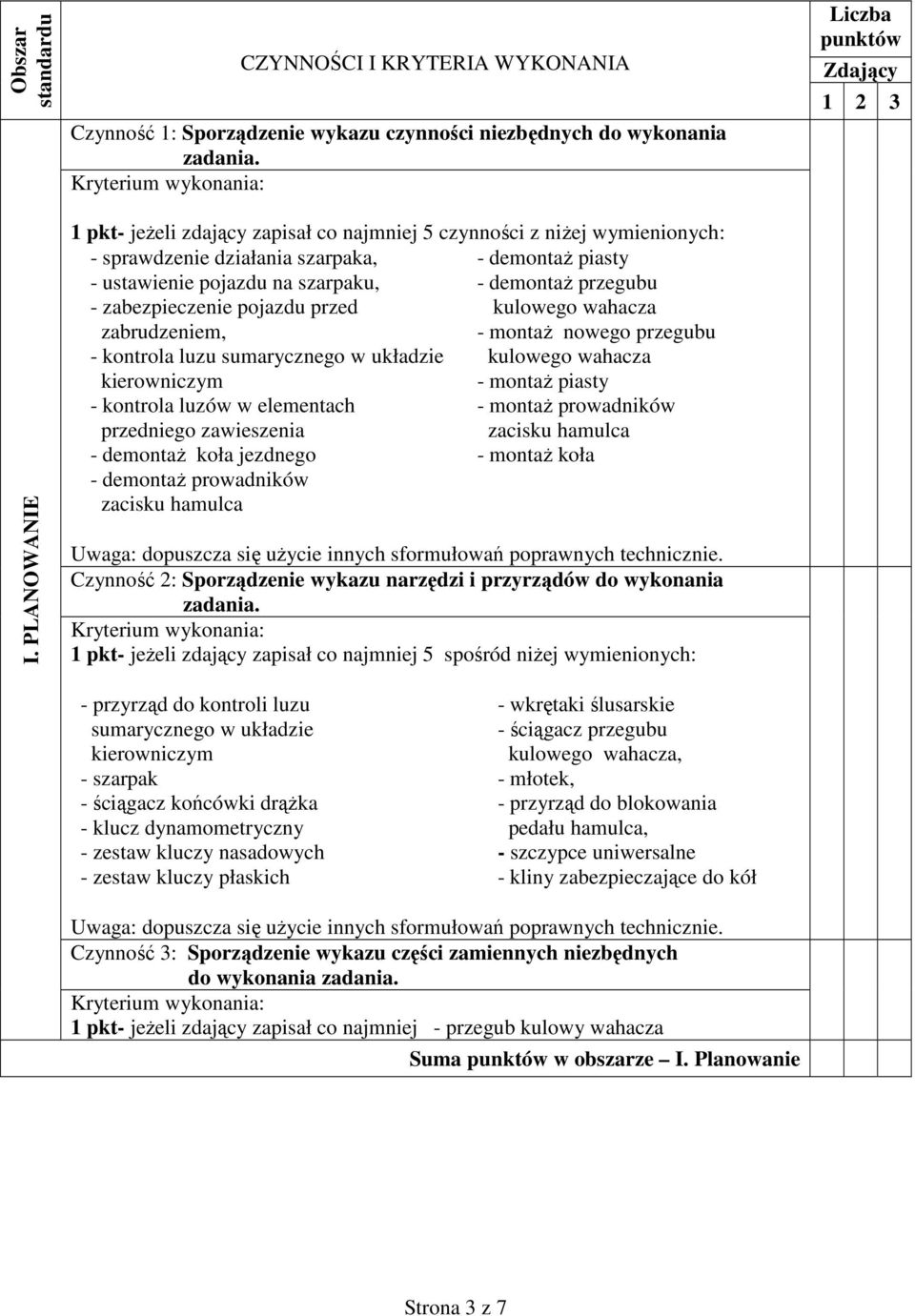

3 Obszar standardu I. PLANOWANIE CZYNNOŚCI I KRYTERIA WYKONANIA Czynność 1: Sporządzenie wykazu czynności niezbędnych do wykonania zadania. 1 pkt- jeżeli zdający zapisał co najmniej 5 czynności z niżej wymienionych: - sprawdzenie działania szarpaka, - demontaż piasty - ustawienie pojazdu na szarpaku, - demontaż przegubu - zabezpieczenie pojazdu przed kulowego wahacza zabrudzeniem, - montaż nowego przegubu - kontrola luzu sumarycznego w układzie kulowego wahacza kierowniczym - montaż piasty - kontrola luzów w elementach - montaż prowadników przedniego zawieszenia zacisku hamulca - demontaż koła jezdnego - montaż koła - demontaż prowadników zacisku hamulca Uwaga: dopuszcza się użycie innych sformułowań poprawnych technicznie. Czynność 2: Sporządzenie wykazu narzędzi i przyrządów do wykonania zadania. 1 pkt- jeżeli zdający zapisał co najmniej 5 spośród niżej wymienionych: Liczba punktów Zdający przyrząd do kontroli luzu sumarycznego w układzie kierowniczym - szarpak - ściągacz końcówki drążka - klucz dynamometryczny - zestaw kluczy nasadowych - zestaw kluczy płaskich - wkrętaki ślusarskie - ściągacz przegubu kulowego wahacza, - młotek, - przyrząd do blokowania pedału hamulca, - szczypce uniwersalne - kliny zabezpieczające do kół Uwaga: dopuszcza się użycie innych sformułowań poprawnych technicznie. Czynność 3: Sporządzenie wykazu części zamiennych niezbędnych do wykonania zadania. 1 pkt- jeżeli zdający zapisał co najmniej - przegub kulowy wahacza Suma punktów w obszarze I. Planowanie Strona 3 z 7

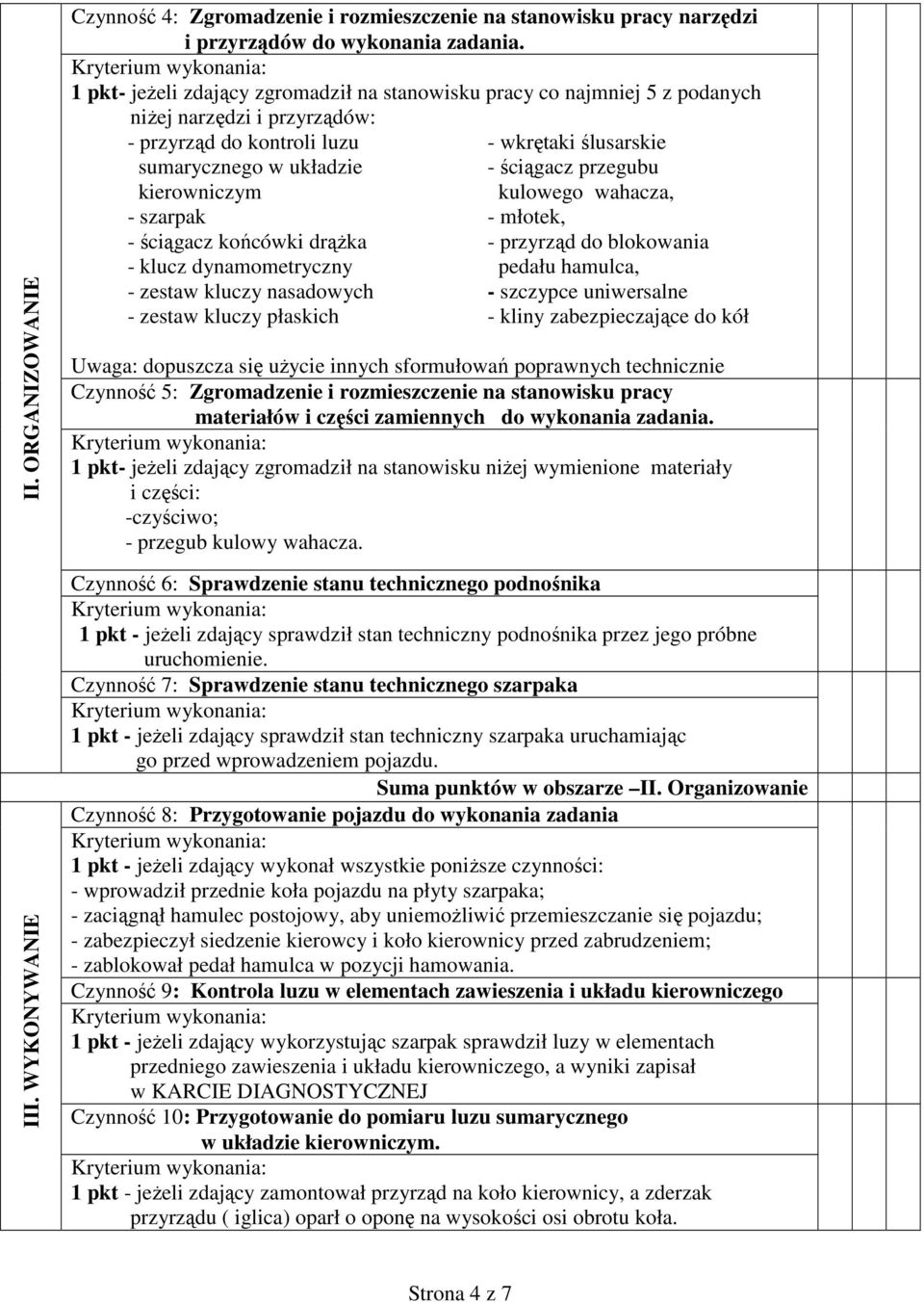

4 II. ORGANIZOWANIE Czynność 4: Zgromadzenie i rozmieszczenie na stanowisku pracy narzędzi i przyrządów do wykonania zadania. 1 pkt- jeżeli zdający zgromadził na stanowisku pracy co najmniej 5 z podanych niżej narzędzi i przyrządów: - przyrząd do kontroli luzu sumarycznego w układzie kierowniczym - szarpak - ściągacz końcówki drążka - klucz dynamometryczny - zestaw kluczy nasadowych - zestaw kluczy płaskich - wkrętaki ślusarskie - ściągacz przegubu kulowego wahacza, - młotek, - przyrząd do blokowania pedału hamulca, - szczypce uniwersalne - kliny zabezpieczające do kół Uwaga: dopuszcza się użycie innych sformułowań poprawnych technicznie Czynność 5: Zgromadzenie i rozmieszczenie na stanowisku pracy materiałów i części zamiennych do wykonania zadania. 1 pkt- jeżeli zdający zgromadził na stanowisku niżej wymienione materiały i części: -czyściwo; - przegub kulowy wahacza. III. WYKONYWANIE Czynność 6: Sprawdzenie stanu technicznego podnośnika 1 pkt - jeżeli zdający sprawdził stan techniczny podnośnika przez jego próbne uruchomienie. Czynność 7: Sprawdzenie stanu technicznego szarpaka 1 pkt - jeżeli zdający sprawdził stan techniczny szarpaka uruchamiając go przed wprowadzeniem pojazdu. Suma punktów w obszarze II. Organizowanie Czynność 8: Przygotowanie pojazdu do wykonania zadania 1 pkt - jeżeli zdający wykonał wszystkie poniższe czynności: - wprowadził przednie koła pojazdu na płyty szarpaka; - zaciągnął hamulec postojowy, aby uniemożliwić przemieszczanie się pojazdu; - zabezpieczył siedzenie kierowcy i koło kierownicy przed zabrudzeniem; - zablokował pedał hamulca w pozycji hamowania. Czynność 9: Kontrola luzu w elementach zawieszenia i układu kierowniczego 1 pkt - jeżeli zdający wykorzystując szarpak sprawdził luzy w elementach przedniego zawieszenia i układu kierowniczego, a wyniki zapisał w KARCIE DIAGNOSTYCZNEJ Czynność 10: Przygotowanie do pomiaru luzu sumarycznego w układzie kierowniczym. 1 pkt - jeżeli zdający zamontował przyrząd na koło kierownicy, a zderzak przyrządu ( iglica) oparł o oponę na wysokości osi obrotu koła. Strona 4 z 7

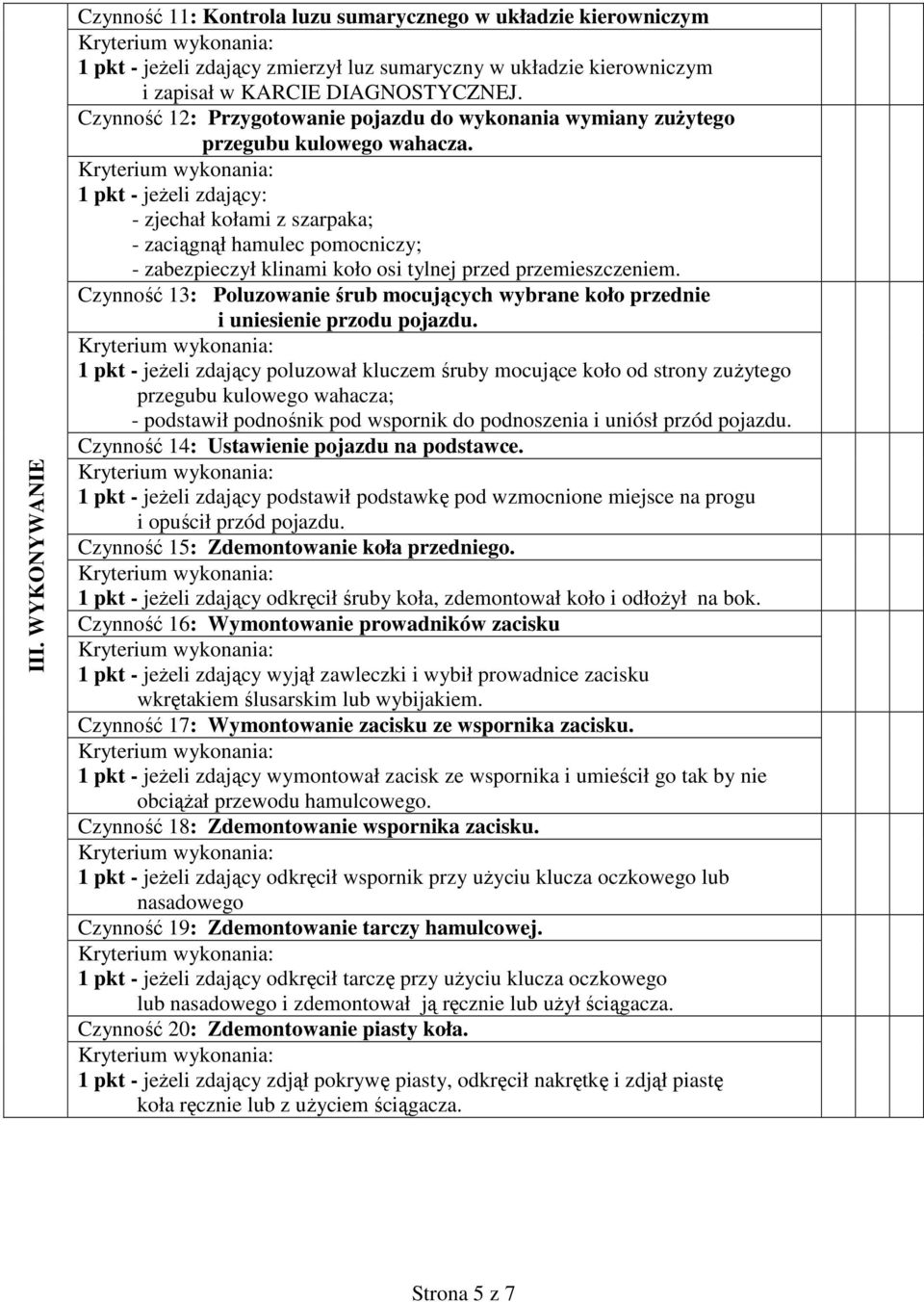

5 III. WYKONYWANIE Czynność 11: Kontrola luzu sumarycznego w układzie kierowniczym 1 pkt - jeżeli zdający zmierzył luz sumaryczny w układzie kierowniczym i zapisał w KARCIE DIAGNOSTYCZNEJ. Czynność 12: Przygotowanie pojazdu do wykonania wymiany zużytego przegubu kulowego wahacza. 1 pkt - jeżeli zdający: - zjechał kołami z szarpaka; - zaciągnął hamulec pomocniczy; - zabezpieczył klinami koło osi tylnej przed przemieszczeniem. Czynność 13: Poluzowanie śrub mocujących wybrane koło przednie i uniesienie przodu pojazdu. 1 pkt - jeżeli zdający poluzował kluczem śruby mocujące koło od strony zużytego przegubu kulowego wahacza; - podstawił podnośnik pod wspornik do podnoszenia i uniósł przód pojazdu. Czynność 14: Ustawienie pojazdu na podstawce. 1 pkt - jeżeli zdający podstawił podstawkę pod wzmocnione miejsce na progu i opuścił przód pojazdu. Czynność 15: Zdemontowanie koła przedniego. 1 pkt - jeżeli zdający odkręcił śruby koła, zdemontował koło i odłożył na bok. Czynność 16: Wymontowanie prowadników zacisku 1 pkt - jeżeli zdający wyjął zawleczki i wybił prowadnice zacisku wkrętakiem ślusarskim lub wybijakiem. Czynność 17: Wymontowanie zacisku ze wspornika zacisku. 1 pkt - jeżeli zdający wymontował zacisk ze wspornika i umieścił go tak by nie obciążał przewodu hamulcowego. Czynność 18: Zdemontowanie wspornika zacisku. 1 pkt - jeżeli zdający odkręcił wspornik przy użyciu klucza oczkowego lub nasadowego Czynność 19: Zdemontowanie tarczy hamulcowej. 1 pkt - jeżeli zdający odkręcił tarczę przy użyciu klucza oczkowego lub nasadowego i zdemontował ją ręcznie lub użył ściągacza. Czynność 20: Zdemontowanie piasty koła. 1 pkt - jeżeli zdający zdjął pokrywę piasty, odkręcił nakrętkę i zdjął piastę koła ręcznie lub z użyciem ściągacza. Strona 5 z 7

6 III. WYKONYWANIE Czynność 21: Wymontowanie końcówki drążka kierowniczego z dźwigni zwrotnicy. 1 pkt - jeżeli zdający odkręcił nakrętkę końcówki drążka kierowniczego i wysunął sworzeń kulowy z dźwigni zwrotnicy przy pomocy ściągacza do końcówek drążków kierowniczych. Czynność 22: Zdemontowanie dźwigni zwrotnicy. 1 pkt - jeżeli zdający odgiął zabezpieczenia nakrętek, odkręcił 4 nakrętki wymontował dźwignię zwrotnicy, płytę mocowania zacisku i osłonę tarczy hamulcowej. Czynność 23: Wymontowanie zużytego przegubu kulowego wahacza ze zwrotnicy. 1 pkt - jeżeli zdający odkręcił nakrętkę dolnego zużytego przegubu kulowego wahacza i przy pomocy ściągacza wypchnął sworzeń przegubu ze zwrotnicy. Czynność 24: Wymiana zużytego przegubu kulowego wahacza. 1 pkt - jeżeli zdający wymienił dolny przegub kulowy wahacza mocując go śrubami tak by ich łby były założone od strony osłony gumowej i dokręcił momentem 25 Nm. Czynność 25: Zamontowanie dźwigni zwrotnicy. 1 pkt - jeżeli zdający: - zamontował płytę mocowania zacisku; - osłonę tarczy; - dźwignię zwrotnicy; - przykręcił 4 śruby z nakrętkami z podkładkami zabezpieczającymi; - dokręcił momentem 49 Nm; - pozaginał podkładki zabezpieczające. Czynność 26: Zamontowanie piasty koła. 1 pkt - jeżeli zdający; - nałożył smaru pod łożysko - założył piastę; - przykręcił nakrętkę momentem 50 Nm i obrócił piastę kilka razy; - poluzował nakrętkę odkręcając o ok ponownie dokręcił momentem 7 Nm i następnie cofnął o 30 0 ; - zablokował nakrętkę zagniatając kołnierz za pomocą wkrętaka i młotka. Czynność 27: Zamontowanie wspornika zacisku. 1 pkt - jeżeli zdający przykręcił tarczę hamulcową do piasty i przykręcił wspornik zacisku dokręcając momentem 47 Nm. Czynność 28: Zamontowanie zacisku 1 pkt - jeżeli zdający nałożył nakładki hamulcowe okładziną cierną do tarczy i zabezpieczył zacisk hamulcowy prowadnikami zacisku. Strona 6 z 7

7 III. WYKONYWANIE PREZENTOWANIE Czynność 29: Założenie i wstępne dokręcenie koła 1 pkt - jeżeli zdający założył koło i wstępnie dokręcił, a po opuszczeniu dokręcił śruby momentem 86 Nm na krzyż. Czynność 30: Uporządkowanie stanowiska pracy. 1 pkt - jeżeli zdający po zakończeniu pracy uporządkował stanowisko: - oczyścił stanowisko, narzędzia i przyrządy; -odłożył narzędzia i przyrządy w miejsce składowania; -zużyte części i czyściwo umieścił w miejscu składowania odpadów. Czynność 31: Uzasadnienie sposobu wykonania zadania 1 pkt- jeżeli zdający uzasadnił sposób przeprowadzenia oceny stanu technicznego przedniego zawieszenia i wymiany przegubu kulowego wahacza. Czynność 32: Ocena jakości wykonanego zadania 1 pkt- jeżeli zdający ocenił jakość wykonanej wymiany końcówki przegubowej wahacza, wskazując czy wykonana naprawa poprawi bezpieczeństwo jazdy tym pojazdem. Suma punktów w obszarze IV. Prezentowanie Razem Egzaminator Imię i nazwisko data i podpis Wykonał: Krzysztof Burcza Mirosław Stachnik Strona 7 z 7
