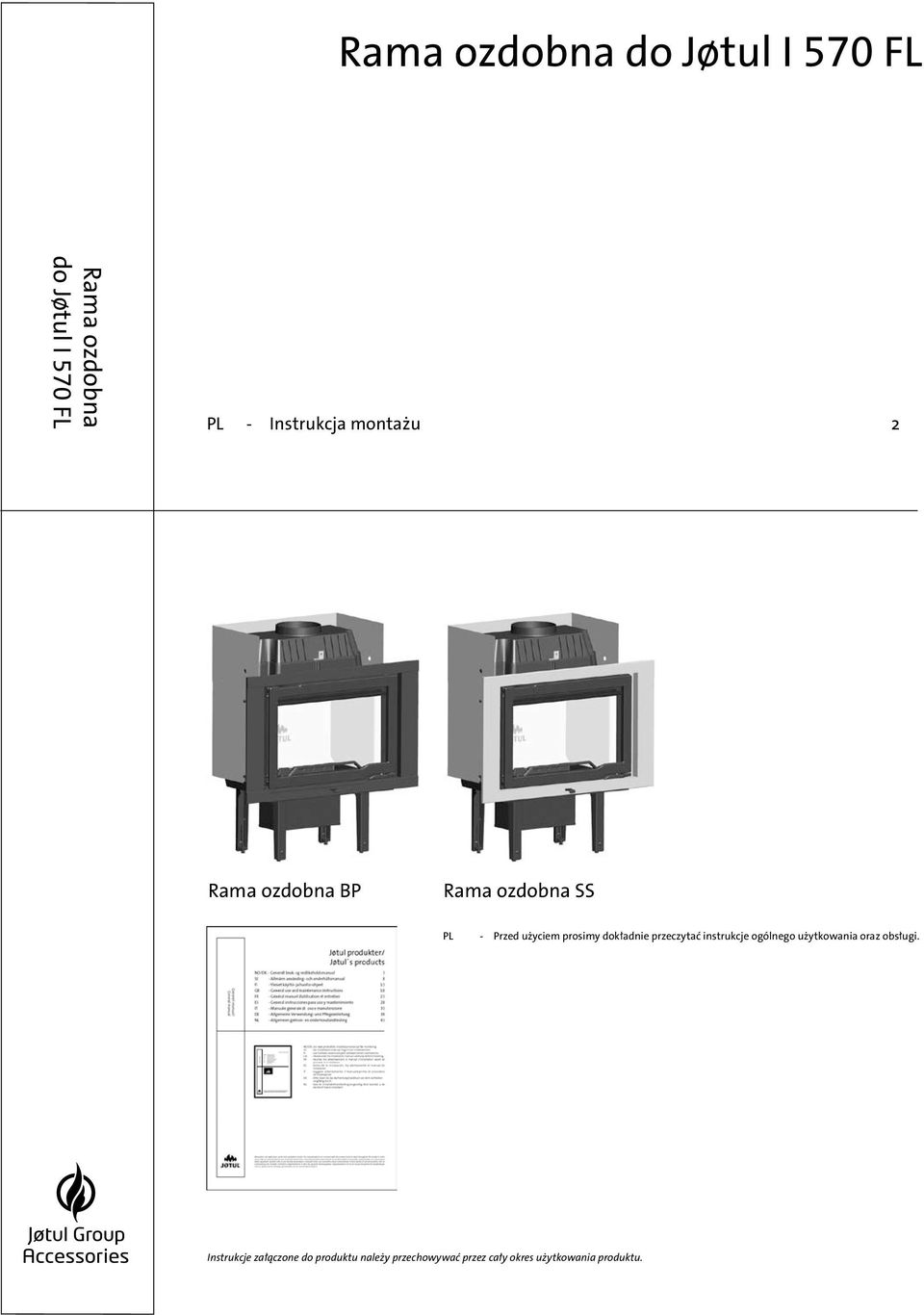

1 Rama ozdobna do Jøtul I 570 FL Rama ozdobna do Jøtul I 570 FL PL - Instrukcja montażu 2 Rama ozdobna P Rama ozdobna SS PL - Przed użyciem prosimy dokładnie przeczytać instrukcje ogólnego użytkowania oraz obsługi. Instrukcje załączone do produktu należy przechowywać przez cały okres użytkowania produktu.

prosimy dokładnie przeczytać instrukcje ogólnego użytkowania oraz obsługi.

2 Spis treści 1.0 Wstęp Dane techniczne Informacje ogólne Montaż Konserwacja Gwarancja Wstęp Instrukcja montażu ram ozdobnych stanowi uzupełnienie instrukcji montażu i użytkowania wkładu kominkowego Jøtul I 570 FL. Montaż wkładu kominkowego musi być wykonany zgodnie z Instrukcją montażu i użytkowania Jøtul I 570 FL. Dokładne zapoznanie się z jej treścią ułatwi poprawną instalację, co jest konieczne dla zapewnienia prawidłowego i bezpiecznego użytkowania. Montaż kominka należy wykonać zgodnie z przepisami obowiązującymi w danym kraju. 2.0 Dane techniczne Materiał stal, stal nierdzewna Wykończenie stal - farba proszkowa - P stal nierdzewna - SS Waga 4,8 kg wersja P 6,0 kg wersja SS Widok i wymiary rys. 1 Zawartość opakowania: Rama ozdobna Śruba z łbem stożkowym M4x8 Nakrętka M4 Śruba imbusowa M5x25 Wkręt do blach z łbem z podkładka 4,2x13 1 sztuka 8 sztuk 8 sztuk 4 sztuki 8 sztuk Rys Rama ozdobna stal P - wymiary Rama ozdobna stal nierdzewna SS - wymiary 2

Montaż wkładu kominkowego musi być wykonany zgodnie z Instrukcją montażu i użytkowania Jøtul I 570 FL.

3 3.0 Informacje ogólne Rys. 4 Rama ozdobna przeznaczona jest do montażu na wkładzie kominkowym Jøtul I 570 FL. W zależności od wersji wykonana jest z blachy stalowej, malowanej proszkowo na kolor czarny lub ze szczotkowanej, nierdzewnej blachy stalowej INOX. Zastosowanie ramy ozdobnej ułatwia wykonanie zabudowy kominka i maskuje niedokładności wykończeniowe na styku obudowy i wkładu. D 4.0 Montaż Uwaga! Przed rozpoczęciem montażu sprawdź, czy elementy nie posiadają żadnych uszkodzeń. Produkt jest ciężki! Upewnij się, czy masz pomoc innych osób podczas instalacji produktu. Miejsce pod zainstalowanie wkładu kominkowego musi posiadać odpowiednią nośność. Poruszono «2.0 Dane techniczne» w zakresie specyfikacji dotyczącej wagi. Rys. 2 Przykręć do ramy () dwie prowadnice () za pomocą dołączonych śrub M4x8 () i nakrętek M4 (D). Rys. 5 Potrzebne narzędzia: wiertarka/wkrętarka, śrubokręt krzyżowy, klucz imbusowy s=4mm, poziomica, gumowy młotek, kliny montażowe (plastikowe lub drewniane). Rys. 3 Wyciągnij na maksimum dolny regulator dopływu powietrza i przełóż go pod kątem w otworze () w dolnej części ramy (). Rys. 6 Zdemontuj dolną listwę ozdobną () odkręcając dwie śruby M6x16 (). W celu unieruchomienia ramy wsuń pomiędzy ozdobną ramę stalową () i żeliwną ramą drzwi () kliny montażowe (). 3

Zastosowanie ramy ozdobnej ułatwia wykonanie zabudowy kominka i maskuje niedokładności wykończeniowe na styku obudowy i wkładu. D 4.0 Montaż Uwaga!

4 Rys. 7 Rys. 9 Przykręć kieszenie () do bocznej blachy konwekcyjnej () wkładu kominkowego czterema wkrętami samowiercącymi 4,2x13 (). Użyj do tego celu wiertarki lub wkrętarki (). Powyższą czynność wykonaj dla prawej i lewej kieszeni. Rys. 10 Zamontuj kieszenie (), które muszę oprzeć się na ramie pieca (). Użyj do tego celu młotka gumowego (). Powyższą czynność wykonaj dla prawej i lewej kieszeni. Rys. 8 Za pomocą klinów montażowych () wyreguluj wielkość szczelin (górnej, dolnej i bocznych) pomiędzy ozdobną ramą stalową () a żeliwną ramą drzwi (). Dokręcając, do wyczuwalnego oporu, śruby imbusowe () - górną i dolną, za pomocą klucza imbusowego () usuń luz pomiędzy ramą i blachą konwekcyjną wkładu (). Powyższą czynność wykonaj dla prawej i lewej kieszeni. Usuń kliny montażowe. Dalszy montaż wkładu kominkowego należy wykonać wg instrukcji montażu i obsługi kominka. Na czas wykonania obudowy zdejmij ramę ozdobną zabezpieczając ją przed uszkodzeniem. 4

Powyższą czynność wykonaj dla prawej i lewej kieszeni. Rys.

5 5.0 Konserwacja 5.1 Wersja malowana proszkowo Zabrudzenia powstałe na powierzchni malowanej farbą proszkową usuń przy pomocy płynu do mycia okien stosując niepylącą ściereczkę. Zabrudzenia pylaste usuń pędzlem z tworzywa sztucznego. 5.2 Wersja INOX Zabrudzenia powstałe na powierzchni ramy wykonanej ze szczotkowanej stali nierdzewnej INOX usuń za pomocą niepylącej ściereczki i wody z płynem do naczyń lub stosując specjalistyczne preparaty czyszczące do tego typu stali (indeks SF ). 6.0 Gwarancja Firma Jøtul Polska Sp. z o.o. udziela 2 letniej gwarancji na ramy ozdobne do wkładów Jøtul I 570 FL. Gwarancją nie są objęte wszelkie uszkodzenia mechaniczne, powstałe na skutek niewłaściwej pielęgnacji lub konserwacji, a także nieprawidłowej obsługi wkładu kominkowego. 5

2 Wersja INOX Zabrudzenia powstałe na powierzchni ramy wykonanej ze szczotkowanej stali nierdzewnej INOX usuń za pomocą niepylącej ściereczki i wody z płynem do naczyń lub stosując

6 Jøtul Polska, Kwiecień 2011 Jøtul Polska prowadzi politykę stałego poprawiania i ulepszania swoich wyrobów. Mogą zatem w każdej chwili, bez uprzedzenia, ulec zmianie specyfikacje, wzornictwo, materiały lub wymiary. Jøtul Polska Sp. z o.o. Polska, Gdańsk ul. Twarda 12

Mogą zatem w każdej chwili, bez uprzedzenia, ulec zmianie specyfikacje,
