1 Podstawy bioinformatyki sekwencjonowanie nowej generacji Magda Mielczarek Katedra Genetyki Uniwersytet Przyrodniczy we Wrocławiu

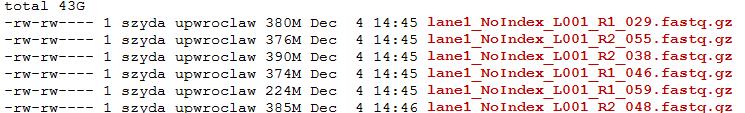

2 Rozwój technologii i przyrost danych Wzrost olbrzymiej ilości i objętości surowych danych potrzeba gromadzenia danych potrzeba stworzenia skomplikowanych procedur komputerowych do zarządzania danymi 1 osobnik Dane NGS w Katedrze Genetyki: 200 buhajów 32 krowy Magda Mielczarek NGS 2

3 DANE NGS The second-generation machines are characterized by highly parallel operation, higher yield, simpler operation, much lower cost per read, and (unfortunately) shorter reads. Today s machines are commonly referred to as short-read sequencers or next-generation sequencers (NGS) though their successors may be on the horizon (Miller 2010). Sekwenatory pierwszej generacji : bp Sekwenatory drugiej generacji: 454 Roche bp Illumina 100 bp ( bp ) SOLiD 100 bp Krótsze odczyty: mniej informacji ich składanie wymaga większego pokrycia genomu Magda Mielczarek NGS 3

4 Pokrycie genomu wysokie pokrycie niskie pokrycie Krótkie Sekwencje Genom referencyjny Magda Mielczarek NGS 4

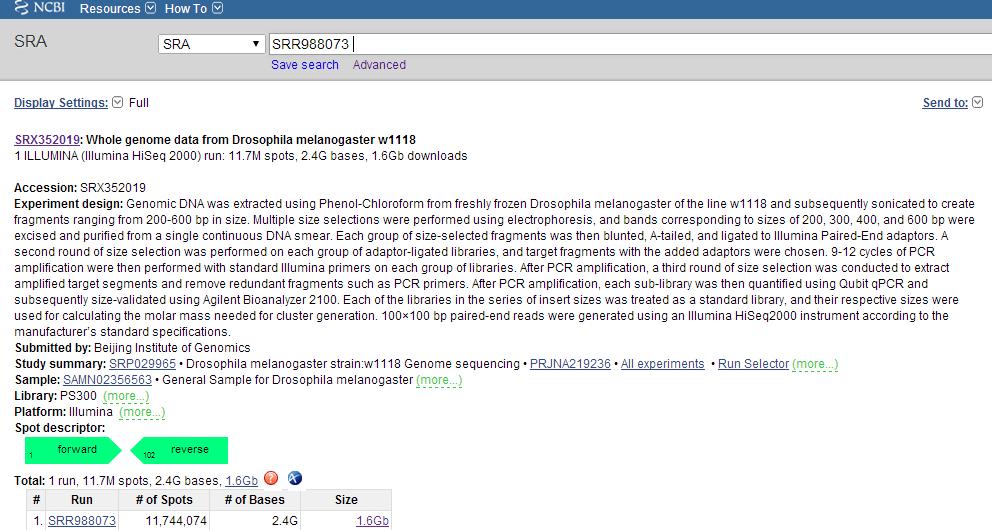

5 Baza danych NCBI - Sequence Read Archive Magda Mielczarek NGS 5

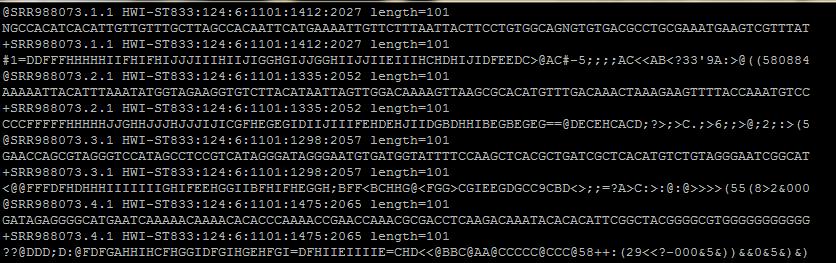

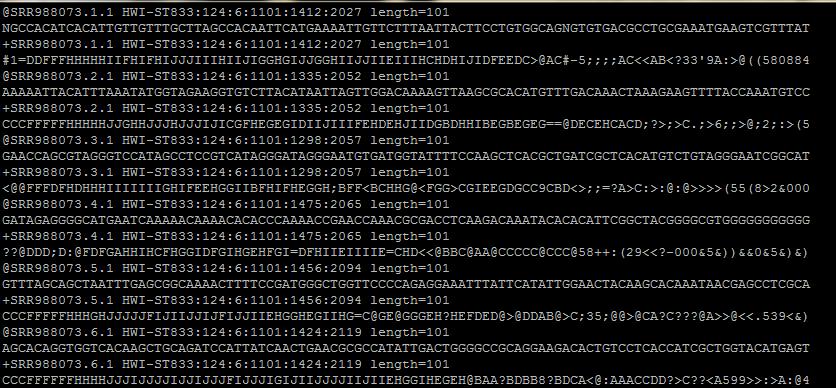

6 Dane - format fastq SRR988073_1.fastq SRR988073_2.fastq Magda Mielczarek NGS 6

7 Dane - format fastq 1. Nazwa sekwencji 2. Sekwencja 3. Separator 4. Jakość sekwencji (uwaga na kodowanie!) 1 odczyt (read) Magda Mielczarek NGS 7

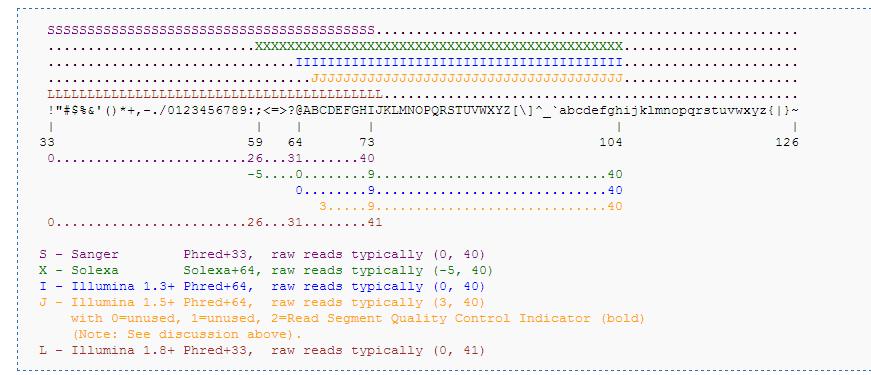

8 Kodowanie jakości Magda Mielczarek NGS 8

9 SRR988073_1.fastq Dane pary odczytów (paired-end) SRR988073_2.fastq Magda Mielczarek NGS 9

10 Dane pary odczytów (paired-end) Single end Read 1 Read 1 Read 1 Reference Paired end Read 1 Read 2 Read 1 Reference Read 2 Magda Mielczarek NGS 10

11 Dane pary odczytów (paired-end) Single end Read 1 Read 1 Read 1 Reference Paired end Read 1 Read 2 Read 1 Reference Read 2 Magda Mielczarek NGS 11

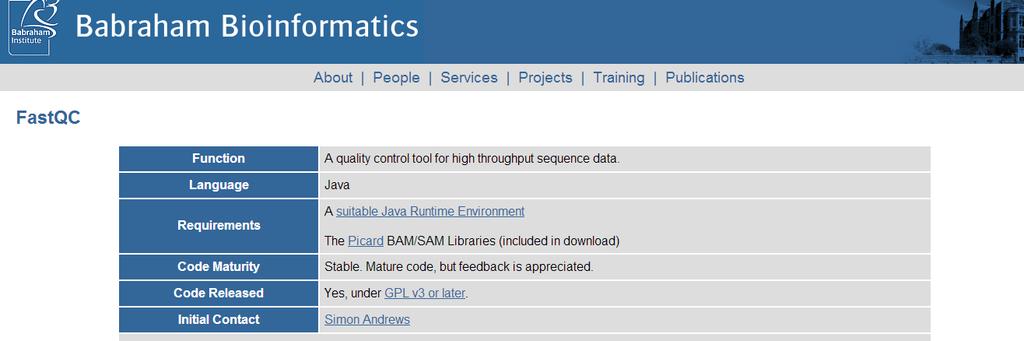

12 FastQC Kontrola jakości danych Graficzne przedstawienie sekwencji Tworzenie raportu Brak możliwości filtracji danych Magda Mielczarek NGS 12

13 Basic statistics Magda Mielczarek NGS 13

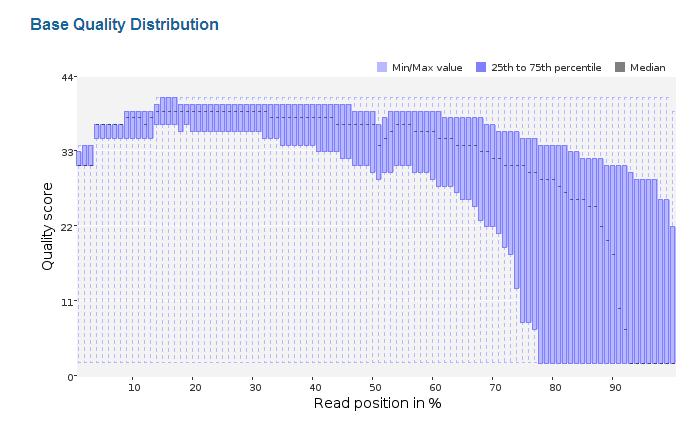

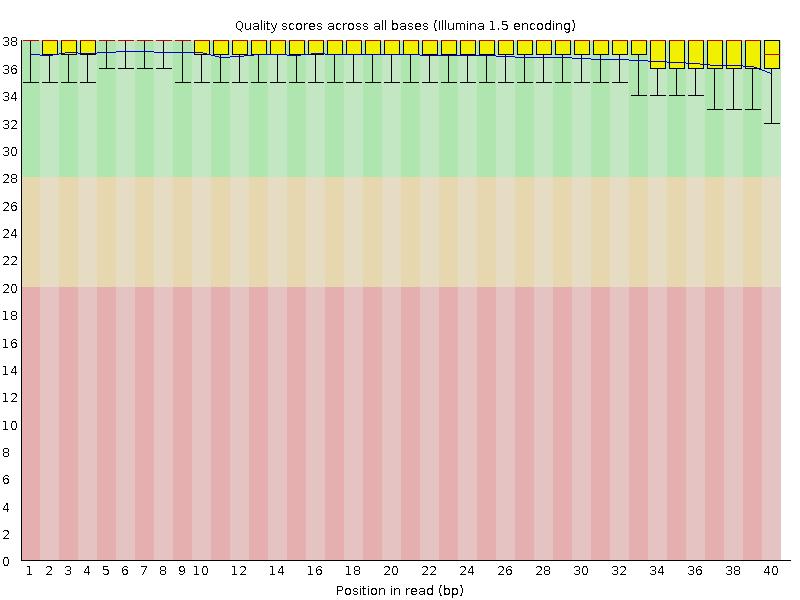

14 Per base sequence quality Jakość dla każdej pozycji Mediana Wykres pudełkowy Max/min Średnia Length 35bp to 150bp, typically 100bp today Attributes High quality at 5' start, lowers toward 3' end Ostrzeżenie niższy kwartyl dla jakiejkolwiek pozycji <10 lub mediana <25 Awaria niższy kwartyl dla jakiejkolwiek pozycji <5 lub mediana <20 Magda Mielczarek NGS 14

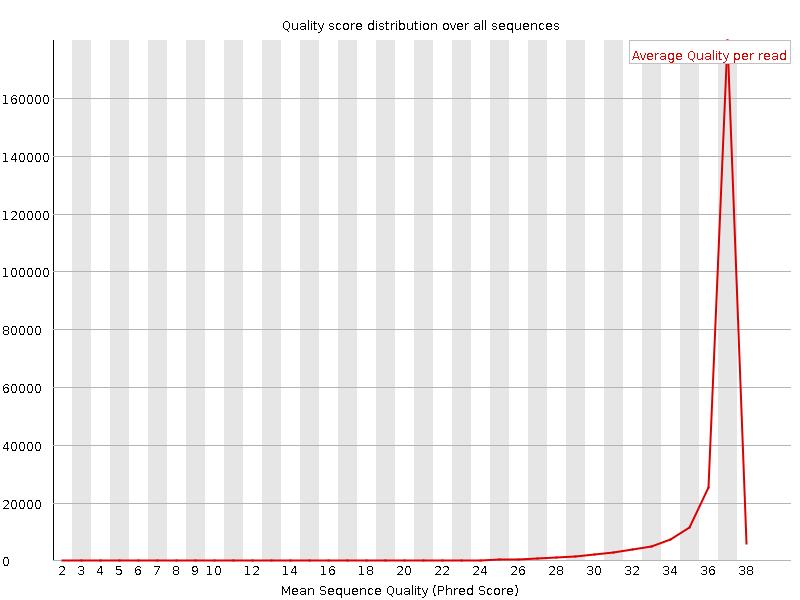

15 Per sequence quality scores Średnia jakość sekwencji Ostrzeżenie najczęściej obserwowane średnia jakość <27 Awaria najczęściej obserwowane średnia jakość< 20 Magda Mielczarek NGS 15

16 Per base N content Ostrzeżenie dowolna pozycja pokazuje zawartość N> 5%. Awaria dowolna pozycja pokazuje zawartość N> 20%. Magda Mielczarek NGS 16

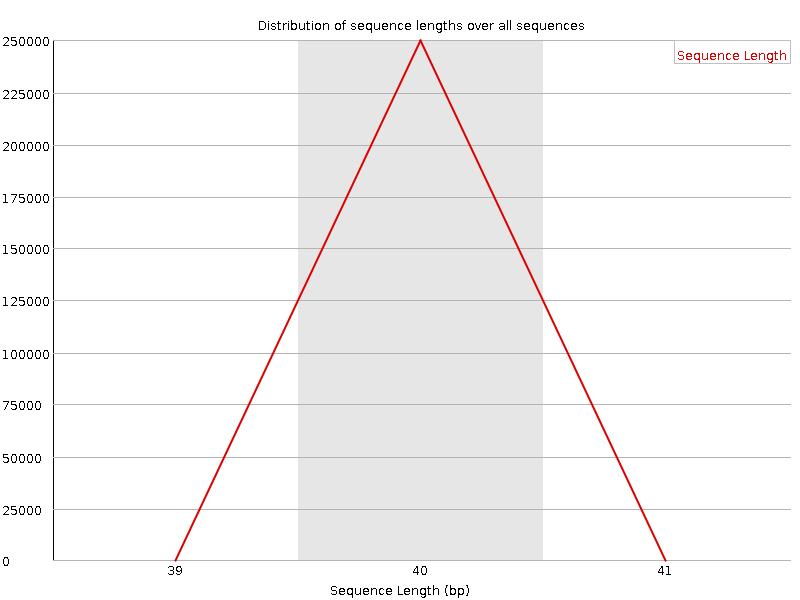

17 Sequence Length Distribution Ostrzeżenie sekwencje nie są tej samej długości Awaria którakolwiek sekwencja ma długość 0 Magda Mielczarek NGS 17

18 EDYCJA DANYCH Magda Mielczarek NGS 18

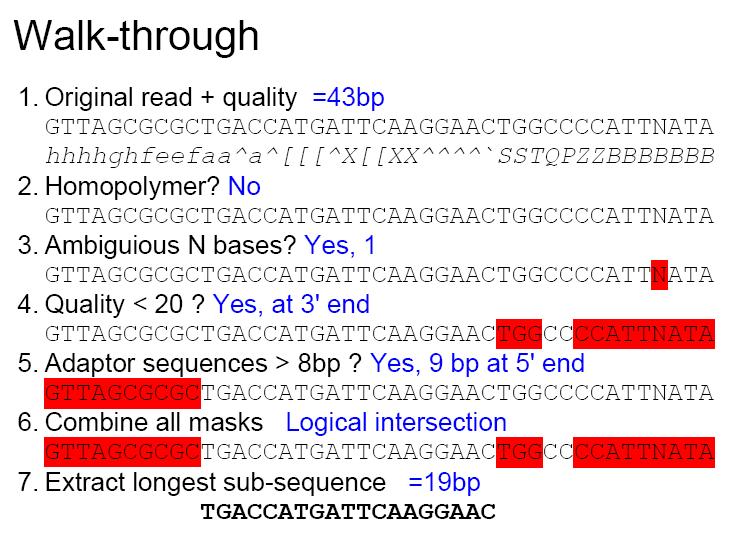

19 Torsten Seemann - Cleaning Illumina reads Magda Mielczarek NGS 19

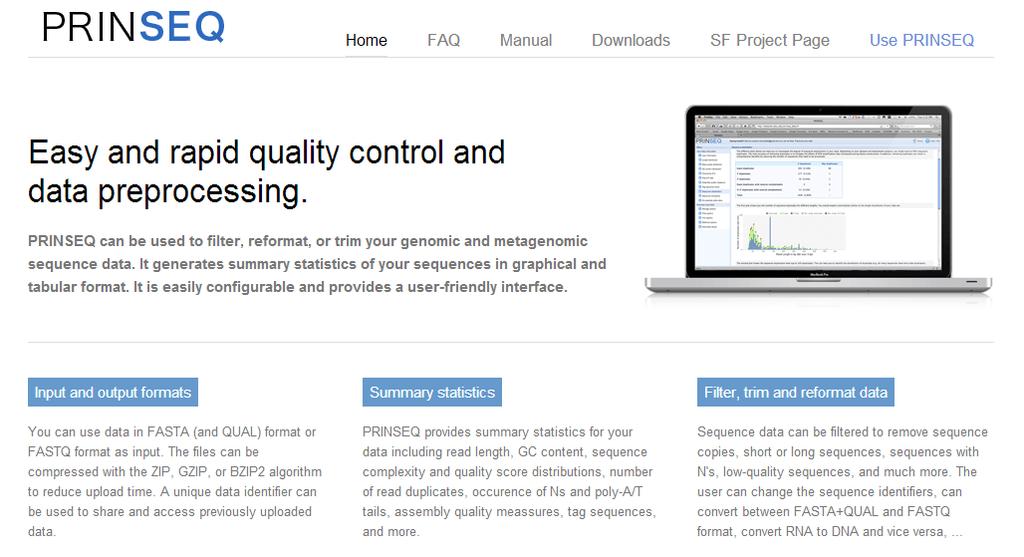

20 PRINSEQ Magda Mielczarek NGS 20

21 PRINSEQ Jakoś satysfakcjonująca - 20 Dopuszczalna długość sekwencji - 60 pz Magda Mielczarek NGS 21

22 PRZYRÓWNANIE DO GENOMU REFERENCYJNEGO Magda Mielczarek NGS 22

23 Przyrównanie do sekwencji referencyjnej złożenie krótkich fragmentów read ACTGGGGGGGA GGGAAAAATTTC GGGAACCTTTCT CCTTTCTTTGGA ACTGGGGGGGAAAAATTTCAAAGGGAACCTTTCTTTGGAGGGTT reference Magda Mielczarek NGS 23

24 Genom referencyjny - NCBI Magda Mielczarek NGS 24

25 Genom referencyjny - format fasta A Adenozyna C Cytozyna G Guanina T Tymina U Uracyl R G A (puryna) Y T C (pirymidyna) S G C (Strong) W A T (Weak) B G T C (not A) D G A T (not C) H A C T (not G) V G C A (not T) N A G C T (any) Magda Mielczarek NGS 25

26 Przyrównanie do genomu referencyjnego - software Bfast BioScope Bowtie BWA CLC bio CloudBurst Eland/Eland2 GenomeMapper GnuMap Karma MAQ MOM Mosaik MrFAST/MrsFAST NovoAlign PASS PerM RazerS RMAP SSAHA2 Segemehl SeqMap SHRiMP Slider/SliderII SOAP/SOAP2 Stampy ZOOM i wiele wiele innych Magda Mielczarek NGS 26

27 Przyrównanie do genomu referencyjnego - algorytmy Oprogramowanie = formatowanie genomu referencyjnego + przyrównanie do genomu referencyjnego 1. Hash table: Hash table on the set of input reads Hash table on the reference genome 2. Transformata Burrowsa-Wheelera (BWT) Magda Mielczarek NGS 27

28 BWA Magda Mielczarek NGS 28

29 Przykłady programów Name OS Input Output Supported platforms Indexing method Gapped alignment BarraCUDA Lin FASTQ SAM Illumina FM index (BWT) yes BFAST Lin FASTQ SAM Illumina, ABI SOLiD, 454 Multiple (hash, tree, ) Bowtie Lin, Mac, Win FASTQ, FASTA SAM Illumina, ABI SOLiD FM index (BWT) no Bowtie2 Lin, Mac, Win FASTQ, FASTA, QSEQ BWA Lin (CS)FASTQ, FASTA SAM Illumina, ABI SOLiD(1) SAM Illumina, 454 FM index (BWT) yes FM index (BWT) BWA-SW Lin FASTQ, FASTA SAM 454 FM index (BWT) yes ELAND Lin FASTQ, FASTA SAM Illumina - no MAQ Lin FASTQ, FASTA Maq Illumina Hash based yes yes yes Mosaik Lin, Mac, Win FASTQ, FASTA SAM, BED, several others Illumina, ABI SOLiD, yes mrfast Lin FASTQ, FASTA SAM, DIVET Illumina Hash based yes mrsfast Lin FASTQ, FASTA SAM, DIVET Illumina Hash based no Novoalign Lin, Mac FASTQ, (CS)FASTA SAM, TXT Illumina, ABI SOLiD - yes SOAP2 Lin FASTQ, FASTA SOAP (2) Illumina FM index (BWT) yes SOAP3 Lin FASTQ, FASTA SAM Illumina FM index (BWT) no SSAHA2 Lin, Mac FASTA SAM, GFF Illumina, ABI SOLiD, 454 Tree index Stampy Lin, Mac FASTQ, FASTA SAM Illumina, 454 FM index (BWT) - YOABS Lin - - Illumina FM & Tree index yes Tabela2. Programy służące do przyrównania do genomu referencyjnego (Pabinger et.al. 2013) Magda Mielczarek NGS 29 yes

30 Format SAM Sequence Alignment/Map Format: popularny, uniwersalny zawiera informacje na temat przyrównania header section alignment section Magda Mielczarek NGS 30

31 Format BAM Binary Alignment/Map Format: binarny odpowiednik formatu SAM skompresowany przez BGZF zajmuje mniej pamięci dysku (stanowi ok. 27% oryginalnego pliku w formacie SAM) Magda Mielczarek NGS 31

32 POSZUKIWANIE POLIMORFIZMÓW DNA Magda Mielczarek NGS 32

33 Poszukiwanie polimorfizmów SNP Polimorfizm pojedynczego nukleotydu ACTGACTGACTGCCCGTTCCA ACTGACTCACTGCCCGTTCCG INDEL: insercja delecja ACTGACTGACTGCCCGTTCCA ACTGACTGACTGGCTCCCGTTCCA ACTGACTGACTGCCCGTTCC ACTGA CTGCCCGTTCC Magda Mielczarek NGS 33

34 Poszukiwanie polimorfizmów pakiet Samtools Magda Mielczarek NGS 34

35 SNP Venn diagrams showing the number of identified variants for tested tools (Pabinger et al. 2013) Magda Mielczarek NGS 35

36 IGV Magda Mielczarek NGS 36

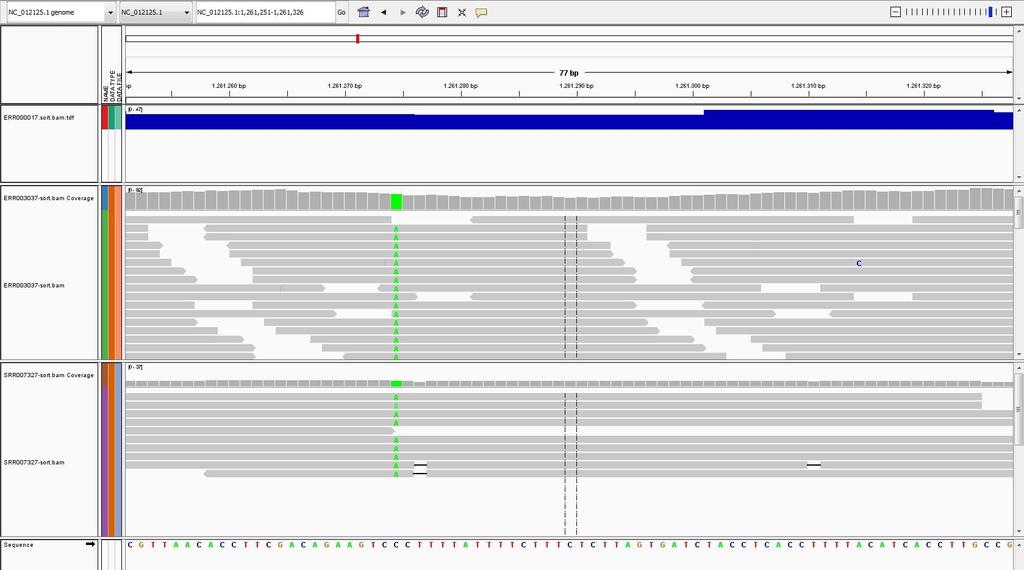

37 IGV Magda Mielczarek NGS 37

38 Automatyzacja pracy Automatyzacja działania programów pozwala na: skrócenie czasu analiz równoległe działanie programów oszczędność czasu - uniwersalność skryptów, wykorzystanie dla różnych danych unikanie błędów pracę z ogromnymi zbiorami danych Magda Mielczarek NGS 38
