PROJEKT WYKONAWCZY. Przedsiębiorstwo WielobranŜowe Lublin ul. K. Olszewskiego 8 tel./fax ( 081 ) NIP Regon

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT WYKONAWCZY. Przedsiębiorstwo WielobranŜowe 20-471 Lublin ul. K. Olszewskiego 8 tel./fax ( 081 ) 444 10 28 NIP 712-23-25-439 Regon 430892451"

Transkrypt

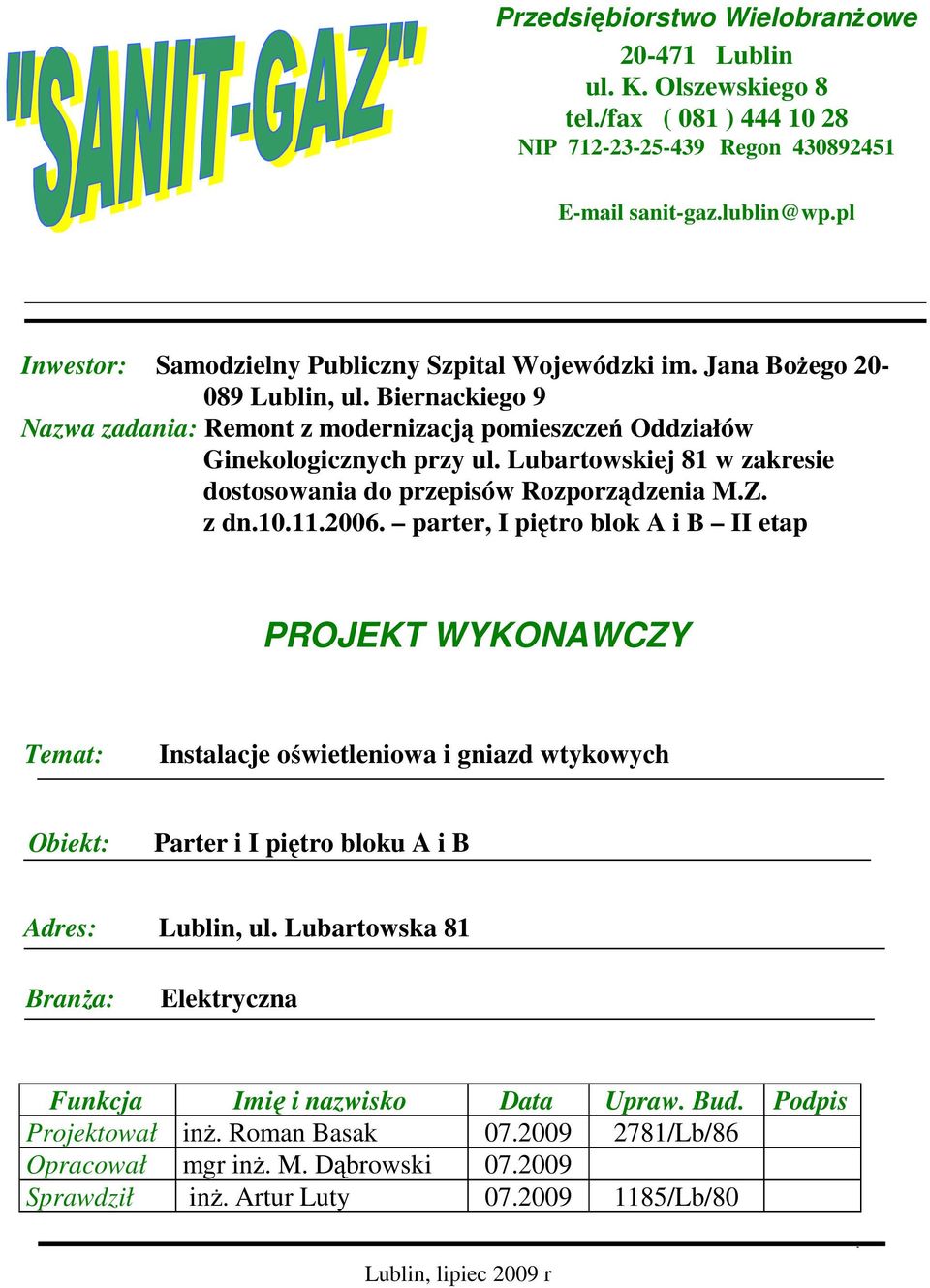

1 Przedsiębiorstwo WielobranŜowe Lublin ul. K. Olszewskiego 8 tel./fax ( 081 ) NIP Regon sanit-gaz.lublin@wp.pl Inwestor: Samodzielny Publiczny Szpital Wojewódzki im. Jana BoŜego Lublin, ul. Biernackiego 9 Nazwa zadania: Remont z modernizacją pomieszczeń Oddziałów Ginekologicznych przy ul. Lubartowskiej 81 w zakresie dostosowania do przepisów Rozporządzenia M.Z. z dn parter, I piętro blok A i B II etap PROJEKT WYKONAWCZY Temat: Instalacje oświetleniowa i gniazd wtykowych Obiekt: Parter i I piętro bloku A i B Adres: Lublin, ul. Lubartowska 81 BranŜa: Elektryczna Funkcja Imię i nazwisko Data Upraw. Bud. Podpis Projektował inŝ. Roman Basak /Lb/86 Opracował mgr inŝ. M. Dąbrowski Sprawdził inŝ. Artur Luty /Lb/80 Lublin, lipiec 2009 r

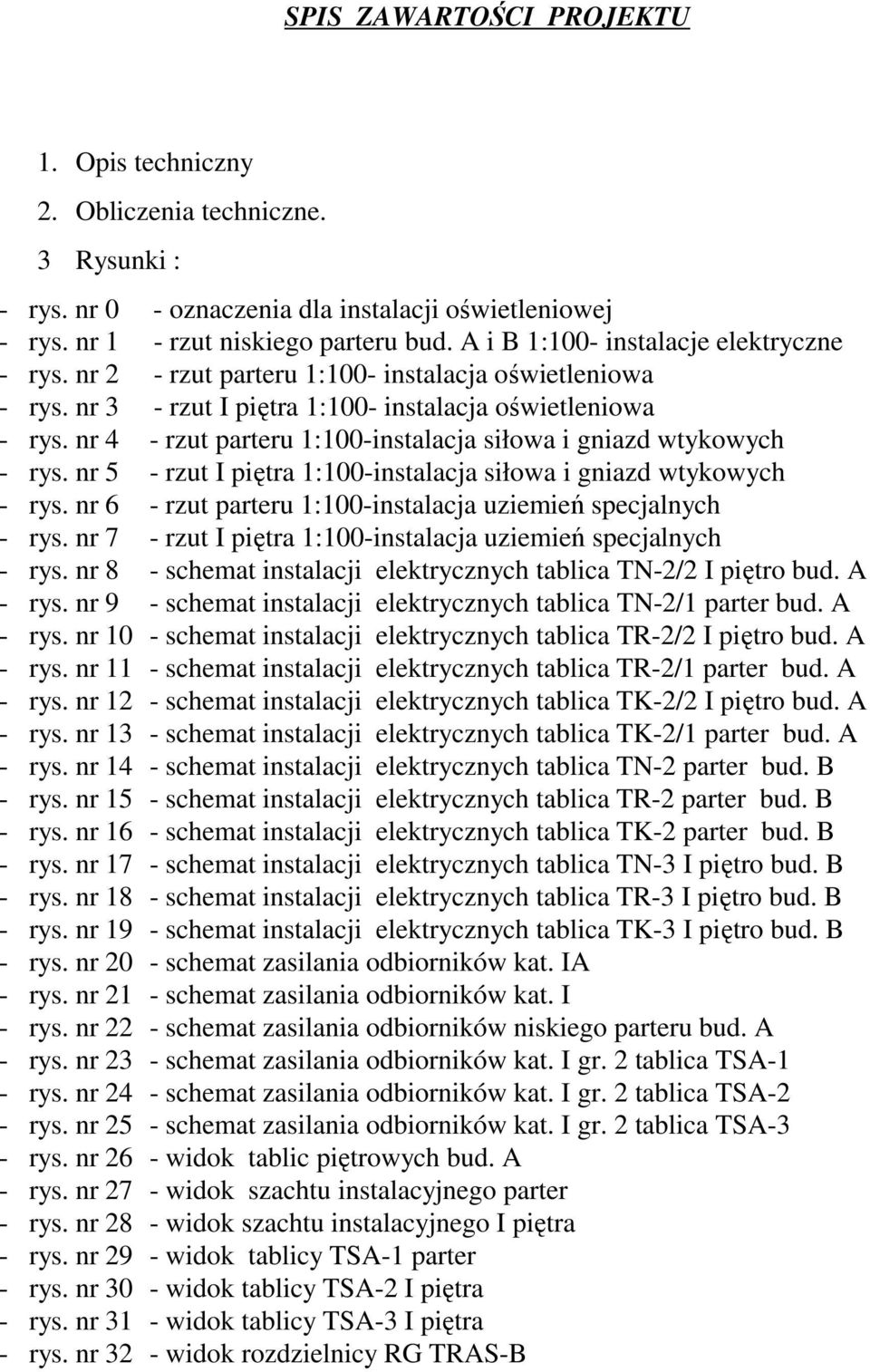

2 SPIS ZAWARTOŚCI PROJEKTU 1. Opis techniczny 2. Obliczenia techniczne. 3 Rysunki : - rys. nr 0 - oznaczenia dla instalacji oświetleniowej - rys. nr 1 - rzut niskiego parteru bud. A i B 1:100- instalacje elektryczne - rys. nr 2 - rzut parteru 1:100- instalacja oświetleniowa - rys. nr 3 - rzut I piętra 1:100- instalacja oświetleniowa - rys. nr 4 - rzut parteru 1:100-instalacja siłowa i gniazd wtykowych - rys. nr 5 - rzut I piętra 1:100-instalacja siłowa i gniazd wtykowych - rys. nr 6 - rzut parteru 1:100-instalacja uziemień specjalnych - rys. nr 7 - rzut I piętra 1:100-instalacja uziemień specjalnych - rys. nr 8 - schemat instalacji elektrycznych tablica TN-2/2 I piętro bud. A - rys. nr 9 - schemat instalacji elektrycznych tablica TN-2/1 parter bud. A - rys. nr 10 - schemat instalacji elektrycznych tablica TR-2/2 I piętro bud. A - rys. nr 11 - schemat instalacji elektrycznych tablica TR-2/1 parter bud. A - rys. nr 12 - schemat instalacji elektrycznych tablica TK-2/2 I piętro bud. A - rys. nr 13 - schemat instalacji elektrycznych tablica TK-2/1 parter bud. A - rys. nr 14 - schemat instalacji elektrycznych tablica TN-2 parter bud. B - rys. nr 15 - schemat instalacji elektrycznych tablica TR-2 parter bud. B - rys. nr 16 - schemat instalacji elektrycznych tablica TK-2 parter bud. B - rys. nr 17 - schemat instalacji elektrycznych tablica TN-3 I piętro bud. B - rys. nr 18 - schemat instalacji elektrycznych tablica TR-3 I piętro bud. B - rys. nr 19 - schemat instalacji elektrycznych tablica TK-3 I piętro bud. B - rys. nr 20 - schemat zasilania odbiorników kat. IA - rys. nr 21 - schemat zasilania odbiorników kat. I - rys. nr 22 - schemat zasilania odbiorników niskiego parteru bud. A - rys. nr 23 - schemat zasilania odbiorników kat. I gr. 2 tablica TSA-1 - rys. nr 24 - schemat zasilania odbiorników kat. I gr. 2 tablica TSA-2 - rys. nr 25 - schemat zasilania odbiorników kat. I gr. 2 tablica TSA-3 - rys. nr 26 - widok tablic piętrowych bud. A - rys. nr 27 - widok szachtu instalacyjnego parter - rys. nr 28 - widok szachtu instalacyjnego I piętra - rys. nr 29 - widok tablicy TSA-1 parter - rys. nr 30 - widok tablicy TSA-2 I piętra - rys. nr 31 - widok tablicy TSA-3 I piętra - rys. nr 32 - widok rozdzielnicy RG TRAS-B

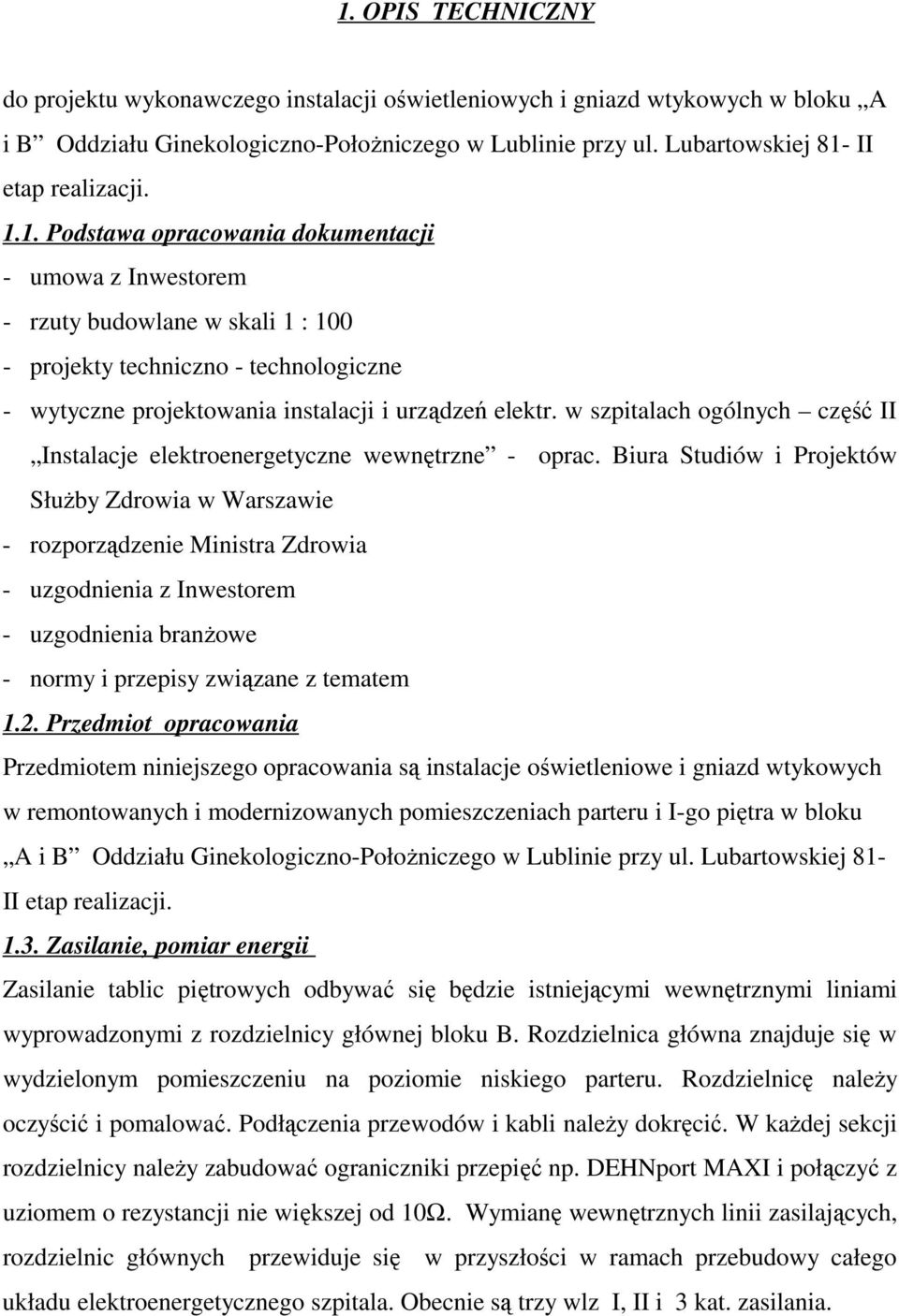

3 1. OPIS TECHNICZNY do projektu wykonawczego instalacji oświetleniowych i gniazd wtykowych w bloku A i B Oddziału Ginekologiczno-PołoŜniczego w Lublinie przy ul. Lubartowskiej 81- II etap realizacji Podstawa opracowania dokumentacji - umowa z Inwestorem - rzuty budowlane w skali 1 : projekty techniczno - technologiczne - wytyczne projektowania instalacji i urządzeń elektr. w szpitalach ogólnych część II Instalacje elektroenergetyczne wewnętrzne - oprac. Biura Studiów i Projektów SłuŜby Zdrowia w Warszawie - rozporządzenie Ministra Zdrowia - uzgodnienia z Inwestorem - uzgodnienia branŝowe - normy i przepisy związane z tematem 1.2. Przedmiot opracowania Przedmiotem niniejszego opracowania są instalacje oświetleniowe i gniazd wtykowych w remontowanych i modernizowanych pomieszczeniach parteru i I-go piętra w bloku A i B Oddziału Ginekologiczno-PołoŜniczego w Lublinie przy ul. Lubartowskiej 81- II etap realizacji Zasilanie, pomiar energii Zasilanie tablic piętrowych odbywać się będzie istniejącymi wewnętrznymi liniami wyprowadzonymi z rozdzielnicy głównej bloku B. Rozdzielnica główna znajduje się w wydzielonym pomieszczeniu na poziomie niskiego parteru. Rozdzielnicę naleŝy oczyścić i pomalować. Podłączenia przewodów i kabli naleŝy dokręcić. W kaŝdej sekcji rozdzielnicy naleŝy zabudować ograniczniki przepięć np. DEHNport MAXI i połączyć z uziomem o rezystancji nie większej od 10Ω. Wymianę wewnętrznych linii zasilających, rozdzielnic głównych przewiduje się w przyszłości w ramach przebudowy całego układu elektroenergetycznego szpitala. Obecnie są trzy wlz I, II i 3 kat. zasilania.

4 W szachtach instalacyjnych w poszczególnych tablicach przewidziano podliczniki do pomiaru bezpośredniego energii czynnej Charakterystyka elektroenergetyczna Odbiorniki kat. III - nierezerwowane: - napięcie zasilania U = 400/230V - moc zainstalowana P i = 38,3W - moc szczytowa P s = 25,7kW - współczynnik jednoczesności k j = 0,67 - układ sieci TN - system ochrony samoczynne wyłączenie zasilania Odbiorniki kat. II rezerwowane z agregatu: - napięcie zasilania U = 400/230V - moc zainstalowana P i = 32,7kW - moc szczytowa P s = 23,1kW - współczynnik jednoczesności k j = 0,7 - układ sieci TN - system ochrony samoczynne wyłączenie zasilania Odbiorniki kat. I rezerwowane z UPS: - napięcie zasilania Un = 230V - moc zainstalowana P i = 14,4kW - moc szczytowa P s = 13,0kW - współczynnik jednoczesności k j = 0,9 - współczynnik mocy cos φ = 0,8 - układ sieci IT z ciągłą kontrolą stanu izolacji Oświetlenie awaryjne zapasowe i ewakuacyjne kat. Ia - moc zainstalowana P i = 1,9kW - moc szczytowa P s = 1,9kW - współczynnik jednoczesności kj = Zakres instalacji w niniejszym opracowaniu Projekt obejmuje następujące instalacje:

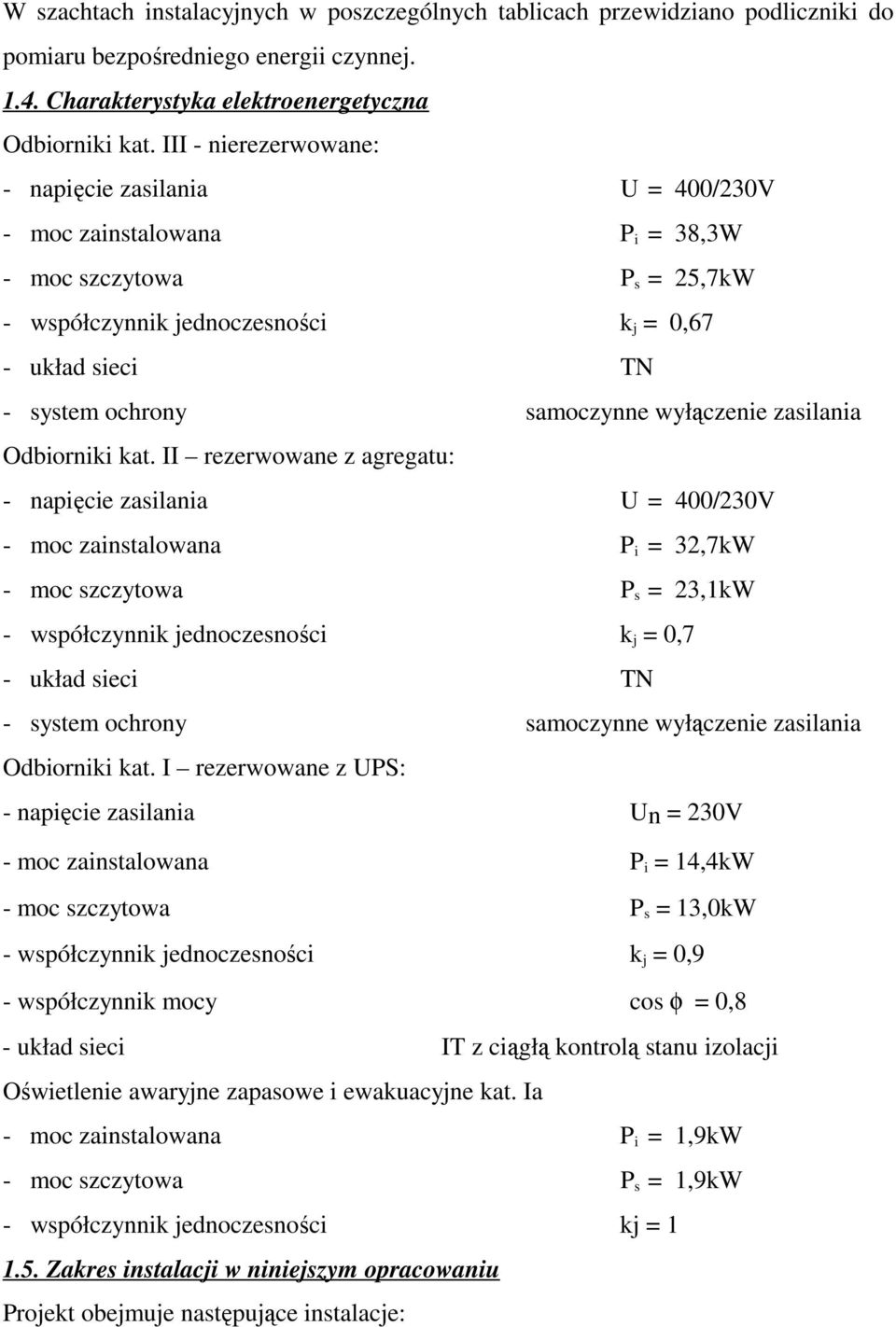

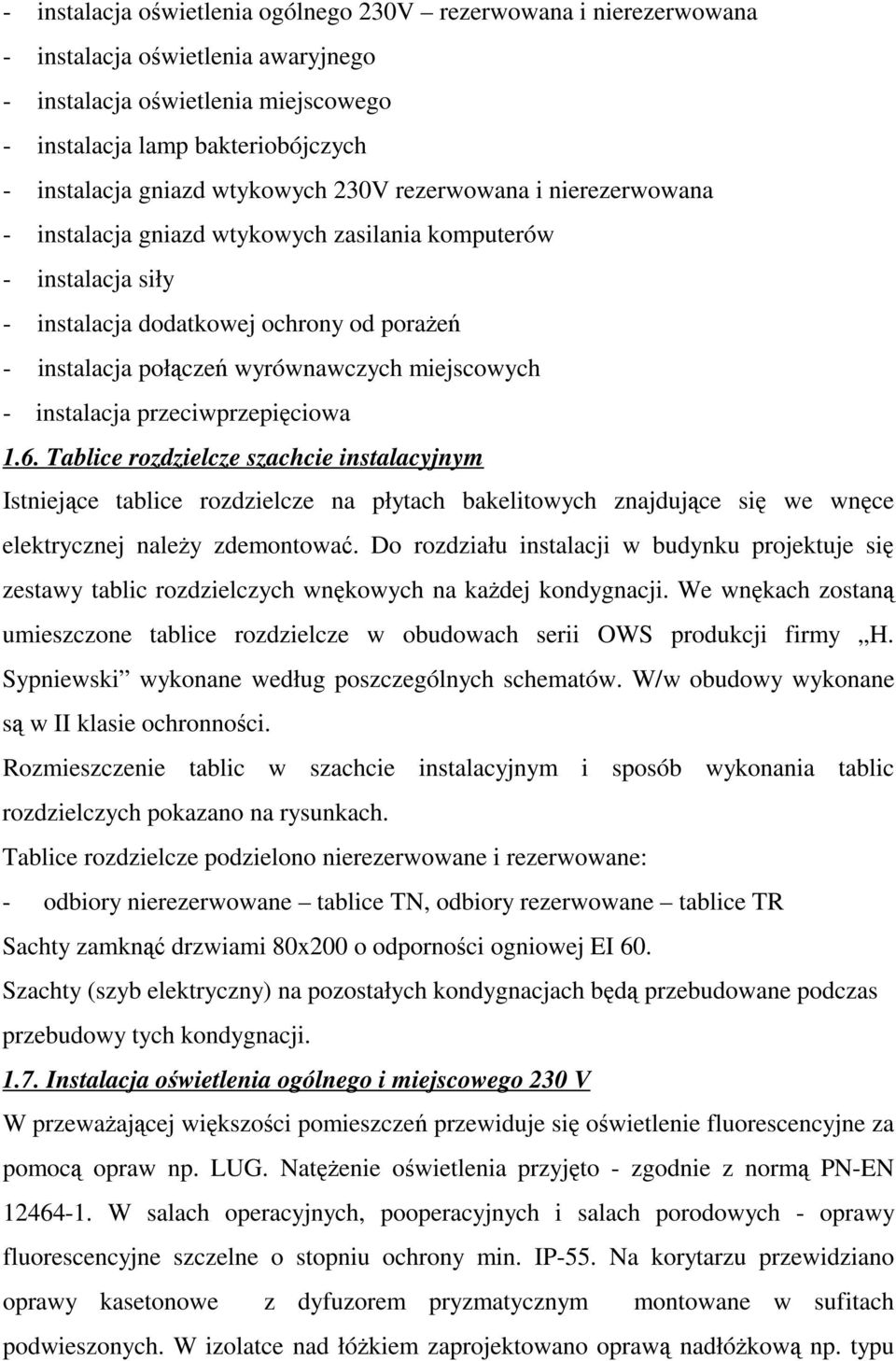

5 - instalacja oświetlenia ogólnego 230V rezerwowana i nierezerwowana - instalacja oświetlenia awaryjnego - instalacja oświetlenia miejscowego - instalacja lamp bakteriobójczych - instalacja gniazd wtykowych 230V rezerwowana i nierezerwowana - instalacja gniazd wtykowych zasilania komputerów - instalacja siły - instalacja dodatkowej ochrony od poraŝeń - instalacja połączeń wyrównawczych miejscowych - instalacja przeciwprzepięciowa 1.6. Tablice rozdzielcze szachcie instalacyjnym Istniejące tablice rozdzielcze na płytach bakelitowych znajdujące się we wnęce elektrycznej naleŝy zdemontować. Do rozdziału instalacji w budynku projektuje się zestawy tablic rozdzielczych wnękowych na kaŝdej kondygnacji. We wnękach zostaną umieszczone tablice rozdzielcze w obudowach serii OWS produkcji firmy H. Sypniewski wykonane według poszczególnych schematów. W/w obudowy wykonane są w II klasie ochronności. Rozmieszczenie tablic w szachcie instalacyjnym i sposób wykonania tablic rozdzielczych pokazano na rysunkach. Tablice rozdzielcze podzielono nierezerwowane i rezerwowane: - odbiory nierezerwowane tablice TN, odbiory rezerwowane tablice TR Sachty zamknąć drzwiami 80x200 o odporności ogniowej EI 60. Szachty (szyb elektryczny) na pozostałych kondygnacjach będą przebudowane podczas przebudowy tych kondygnacji Instalacja oświetlenia ogólnego i miejscowego 230 V W przewaŝającej większości pomieszczeń przewiduje się oświetlenie fluorescencyjne za pomocą opraw np. LUG. NatęŜenie oświetlenia przyjęto - zgodnie z normą PN-EN W salach operacyjnych, pooperacyjnych i salach porodowych - oprawy fluorescencyjne szczelne o stopniu ochrony min. IP-55. Na korytarzu przewidziano oprawy kasetonowe z dyfuzorem pryzmatycznym montowane w sufitach podwieszonych. W izolatce nad łóŝkiem zaprojektowano oprawą nadłóŝkową np. typu

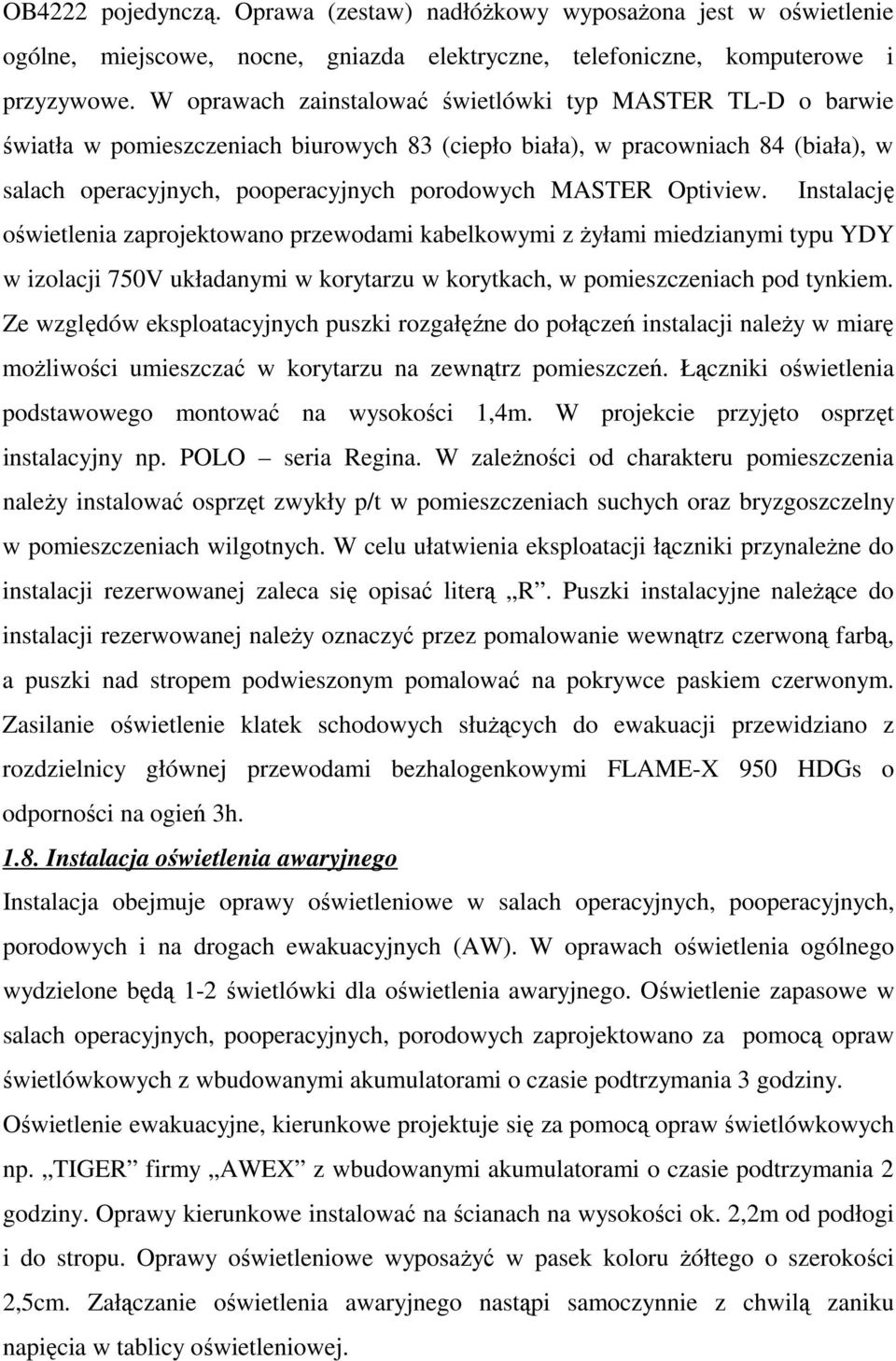

6 OB4222 pojedynczą. Oprawa (zestaw) nadłóŝkowy wyposaŝona jest w oświetlenie ogólne, miejscowe, nocne, gniazda elektryczne, telefoniczne, komputerowe i przyzywowe. W oprawach zainstalować świetlówki typ MASTER TL-D o barwie światła w pomieszczeniach biurowych 83 (ciepło biała), w pracowniach 84 (biała), w salach operacyjnych, pooperacyjnych porodowych MASTER Optiview. Instalację oświetlenia zaprojektowano przewodami kabelkowymi zŝyłami miedzianymi typu YDY w izolacji 750V układanymi w korytarzu w korytkach, w pomieszczeniach pod tynkiem. Ze względów eksploatacyjnych puszki rozgałęźne do połączeń instalacji naleŝy w miarę moŝliwości umieszczać w korytarzu na zewnątrz pomieszczeń. Łączniki oświetlenia podstawowego montować na wysokości 1,4m. W projekcie przyjęto osprzęt instalacyjny np. POLO seria Regina. W zaleŝności od charakteru pomieszczenia naleŝy instalować osprzęt zwykły p/t w pomieszczeniach suchych oraz bryzgoszczelny w pomieszczeniach wilgotnych. W celu ułatwienia eksploatacji łączniki przynaleŝne do instalacji rezerwowanej zaleca się opisać literą R. Puszki instalacyjne naleŝące do instalacji rezerwowanej naleŝy oznaczyć przez pomalowanie wewnątrz czerwoną farbą, a puszki nad stropem podwieszonym pomalować na pokrywce paskiem czerwonym. Zasilanie oświetlenie klatek schodowych słuŝących do ewakuacji przewidziano z rozdzielnicy głównej przewodami bezhalogenkowymi FLAME-X 950 HDGs o odporności na ogień 3h Instalacja oświetlenia awaryjnego Instalacja obejmuje oprawy oświetleniowe w salach operacyjnych, pooperacyjnych, porodowych i na drogach ewakuacyjnych (AW). W oprawach oświetlenia ogólnego wydzielone będą 1-2 świetlówki dla oświetlenia awaryjnego. Oświetlenie zapasowe w salach operacyjnych, pooperacyjnych, porodowych zaprojektowano za pomocą opraw świetlówkowych z wbudowanymi akumulatorami o czasie podtrzymania 3 godziny. Oświetlenie ewakuacyjne, kierunkowe projektuje się za pomocą opraw świetlówkowych np. TIGER firmy AWEX z wbudowanymi akumulatorami o czasie podtrzymania 2 godziny. Oprawy kierunkowe instalować na ścianach na wysokości ok. 2,2m od podłogi i do stropu. Oprawy oświetleniowe wyposaŝyć w pasek koloru Ŝółtego o szerokości 2,5cm. Załączanie oświetlenia awaryjnego nastąpi samoczynnie z chwilą zaniku napięcia w tablicy oświetleniowej.

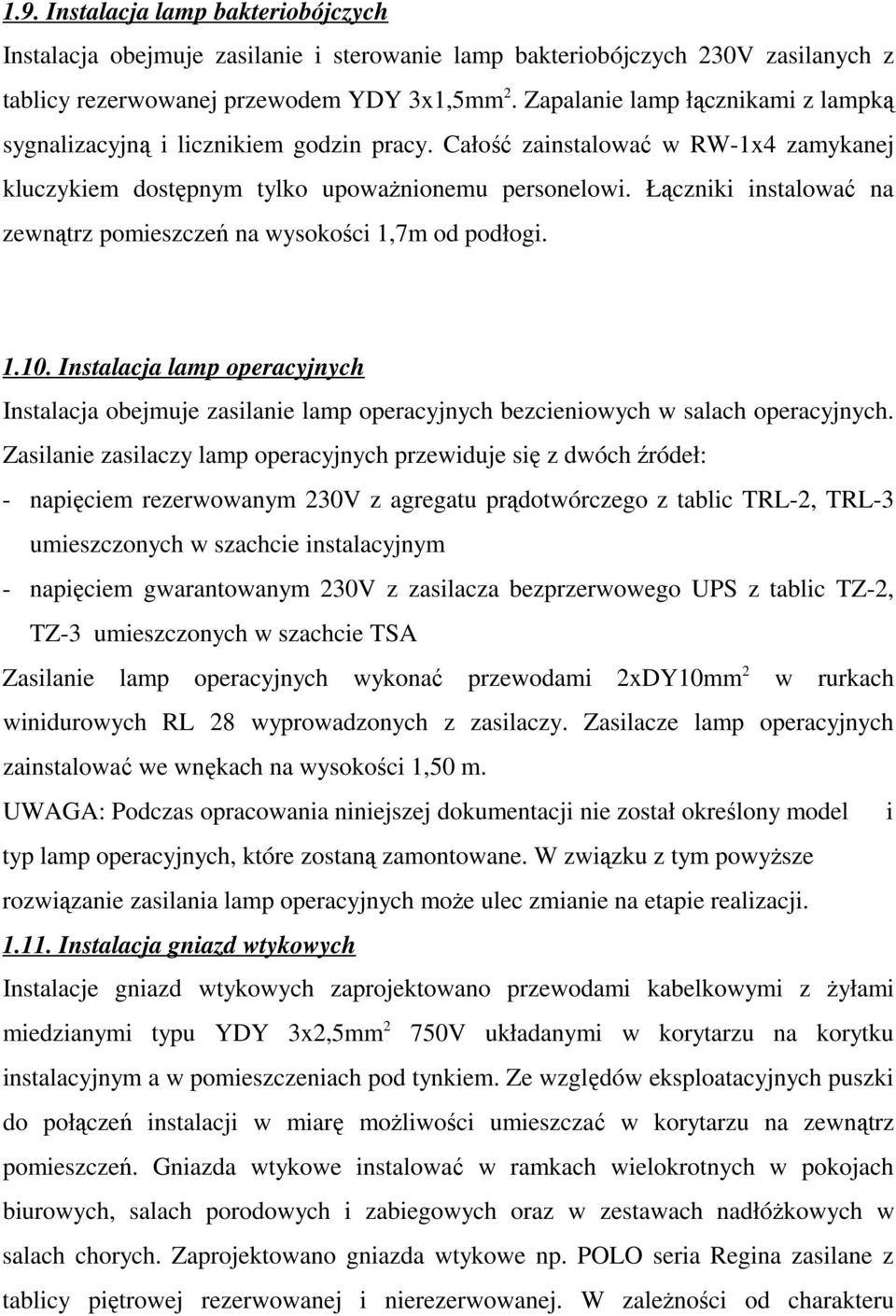

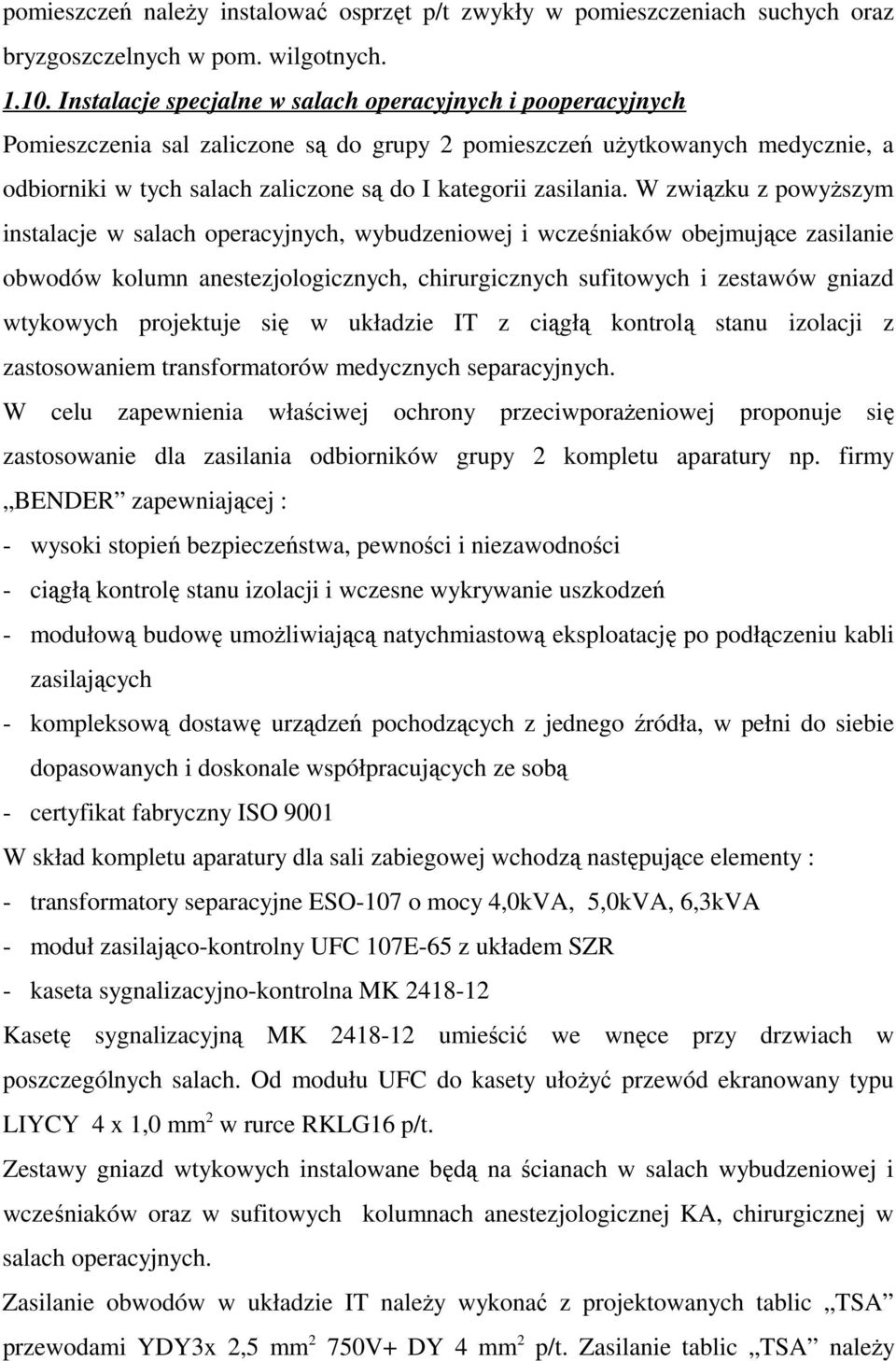

7 1.9. Instalacja lamp bakteriobójczych Instalacja obejmuje zasilanie i sterowanie lamp bakteriobójczych 230V zasilanych z tablicy rezerwowanej przewodem YDY 3x1,5mm 2. Zapalanie lamp łącznikami z lampką sygnalizacyjną i licznikiem godzin pracy. Całość zainstalować w RW-1x4 zamykanej kluczykiem dostępnym tylko upowaŝnionemu personelowi. Łączniki instalować na zewnątrz pomieszczeń na wysokości 1,7m od podłogi Instalacja lamp operacyjnych Instalacja obejmuje zasilanie lamp operacyjnych bezcieniowych w salach operacyjnych. Zasilanie zasilaczy lamp operacyjnych przewiduje się z dwóch źródeł: - napięciem rezerwowanym 230V z agregatu prądotwórczego z tablic TRL-2, TRL-3 umieszczonych w szachcie instalacyjnym - napięciem gwarantowanym 230V z zasilacza bezprzerwowego UPS z tablic TZ-2, TZ-3 umieszczonych w szachcie TSA Zasilanie lamp operacyjnych wykonać przewodami 2xDY10mm 2 w rurkach winidurowych RL 28 wyprowadzonych z zasilaczy. Zasilacze lamp operacyjnych zainstalować we wnękach na wysokości 1,50 m. UWAGA: Podczas opracowania niniejszej dokumentacji nie został określony model i typ lamp operacyjnych, które zostaną zamontowane. W związku z tym powyŝsze rozwiązanie zasilania lamp operacyjnych moŝe ulec zmianie na etapie realizacji Instalacja gniazd wtykowych Instalacje gniazd wtykowych zaprojektowano przewodami kabelkowymi z Ŝyłami miedzianymi typu YDY 3x2,5mm 2 750V układanymi w korytarzu na korytku instalacyjnym a w pomieszczeniach pod tynkiem. Ze względów eksploatacyjnych puszki do połączeń instalacji w miarę moŝliwości umieszczać w korytarzu na zewnątrz pomieszczeń. Gniazda wtykowe instalować w ramkach wielokrotnych w pokojach biurowych, salach porodowych i zabiegowych oraz w zestawach nadłóŝkowych w salach chorych. Zaprojektowano gniazda wtykowe np. POLO seria Regina zasilane z tablicy piętrowej rezerwowanej i nierezerwowanej. W zaleŝności od charakteru

8 pomieszczeń naleŝy instalować osprzęt p/t zwykły w pomieszczeniach suchych oraz bryzgoszczelnych w pom. wilgotnych Instalacje specjalne w salach operacyjnych i pooperacyjnych Pomieszczenia sal zaliczone są do grupy 2 pomieszczeń uŝytkowanych medycznie, a odbiorniki w tych salach zaliczone są do I kategorii zasilania. W związku z powyŝszym instalacje w salach operacyjnych, wybudzeniowej i wcześniaków obejmujące zasilanie obwodów kolumn anestezjologicznych, chirurgicznych sufitowych i zestawów gniazd wtykowych projektuje się w układzie IT z ciągłą kontrolą stanu izolacji z zastosowaniem transformatorów medycznych separacyjnych. W celu zapewnienia właściwej ochrony przeciwporaŝeniowej proponuje się zastosowanie dla zasilania odbiorników grupy 2 kompletu aparatury np. firmy BENDER zapewniającej : - wysoki stopień bezpieczeństwa, pewności i niezawodności - ciągłą kontrolę stanu izolacji i wczesne wykrywanie uszkodzeń - modułową budowę umoŝliwiającą natychmiastową eksploatację po podłączeniu kabli zasilających - kompleksową dostawę urządzeń pochodzących z jednego źródła, w pełni do siebie dopasowanych i doskonale współpracujących ze sobą - certyfikat fabryczny ISO 9001 W skład kompletu aparatury dla sali zabiegowej wchodzą następujące elementy : - transformatory separacyjne ESO-107 o mocy 4,0kVA, 5,0kVA, 6,3kVA - moduł zasilająco-kontrolny UFC 107E-65 z układem SZR - kaseta sygnalizacyjno-kontrolna MK Kasetę sygnalizacyjną MK umieścić we wnęce przy drzwiach w poszczególnych salach. Od modułu UFC do kasety ułoŝyć przewód ekranowany typu LIYCY 4 x 1,0 mm 2 w rurce RKLG16 p/t. Zestawy gniazd wtykowych instalowane będą na ścianach w salach wybudzeniowej i wcześniaków oraz w sufitowych kolumnach anestezjologicznej KA, chirurgicznej w salach operacyjnych. Zasilanie obwodów w układzie IT naleŝy wykonać z projektowanych tablic TSA przewodami YDY3x 2,5 mm 2 750V+ DY 4 mm 2 p/t. Zasilanie tablic TSA naleŝy

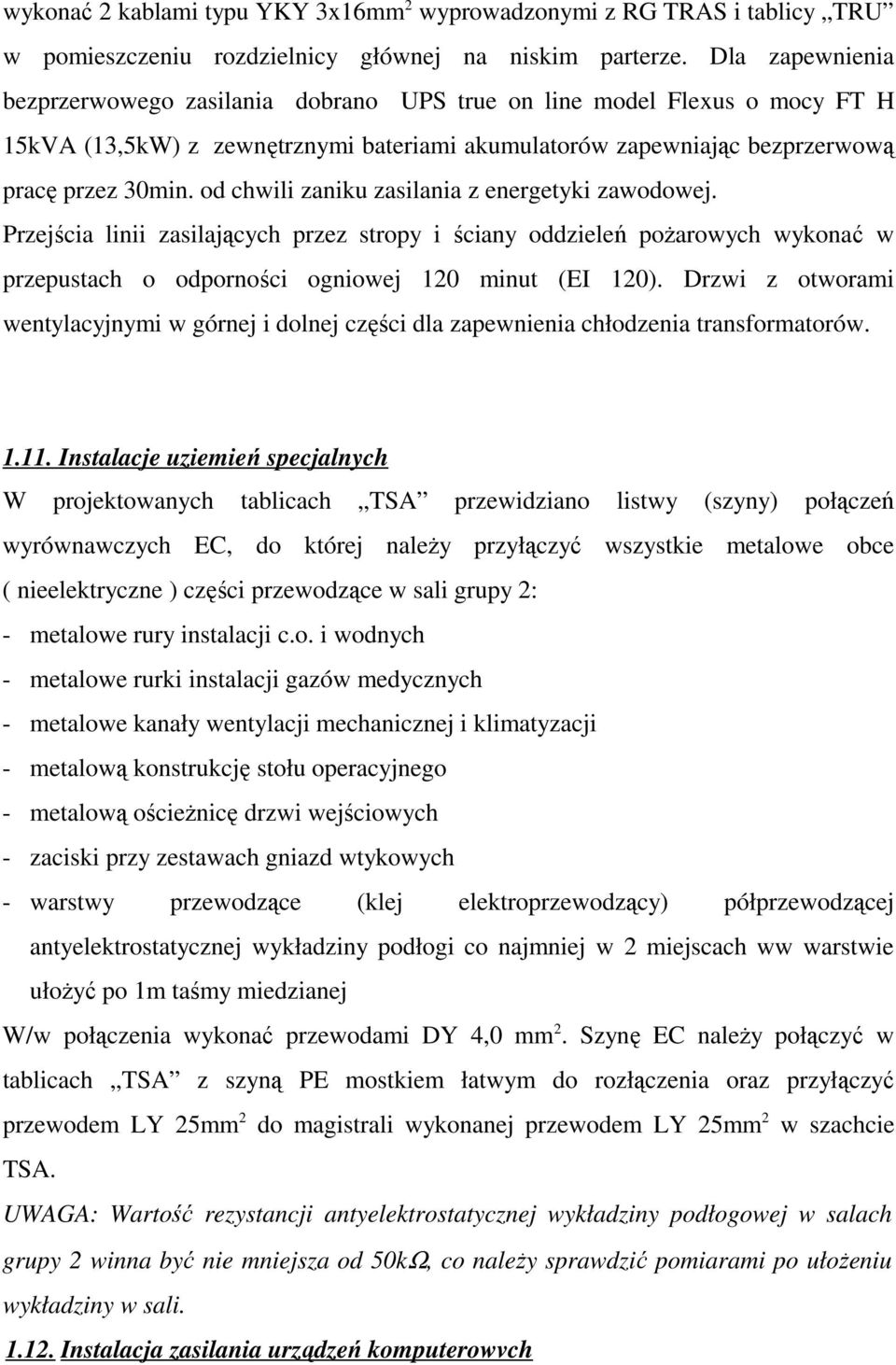

9 wykonać 2 kablami typu YKY 3x16mm 2 wyprowadzonymi z RG TRAS i tablicy TRU w pomieszczeniu rozdzielnicy głównej na niskim parterze. Dla zapewnienia bezprzerwowego zasilania dobrano UPS true on line model Flexus o mocy FT H 15kVA (13,5kW) z zewnętrznymi bateriami akumulatorów zapewniając bezprzerwową pracę przez 30min. od chwili zaniku zasilania z energetyki zawodowej. Przejścia linii zasilających przez stropy i ściany oddzieleń poŝarowych wykonać w przepustach o odporności ogniowej 120 minut (EI 120). Drzwi z otworami wentylacyjnymi w górnej i dolnej części dla zapewnienia chłodzenia transformatorów Instalacje uziemień specjalnych W projektowanych tablicach TSA przewidziano listwy (szyny) połączeń wyrównawczych EC, do której naleŝy przyłączyć wszystkie metalowe obce ( nieelektryczne ) części przewodzące w sali grupy 2: - metalowe rury instalacji c.o. i wodnych - metalowe rurki instalacji gazów medycznych - metalowe kanały wentylacji mechanicznej i klimatyzacji - metalową konstrukcję stołu operacyjnego - metalową ościeŝnicę drzwi wejściowych - zaciski przy zestawach gniazd wtykowych - warstwy przewodzące (klej elektroprzewodzący) półprzewodzącej antyelektrostatycznej wykładziny podłogi co najmniej w 2 miejscach ww warstwie ułoŝyć po 1m taśmy miedzianej W/w połączenia wykonać przewodami DY 4,0 mm 2. Szynę EC naleŝy połączyć w tablicach TSA z szyną PE mostkiem łatwym do rozłączenia oraz przyłączyć przewodem LY 25mm 2 do magistrali wykonanej przewodem LY 25mm 2 w szachcie TSA. UWAGA: Wartość rezystancji antyelektrostatycznej wykładziny podłogowej w salach grupy 2 winna być nie mniejsza od 50kΩ, co naleŝy sprawdzić pomiarami po ułoŝeniu wykładziny w sali Instalacja zasilania urządzeń komputerowvch

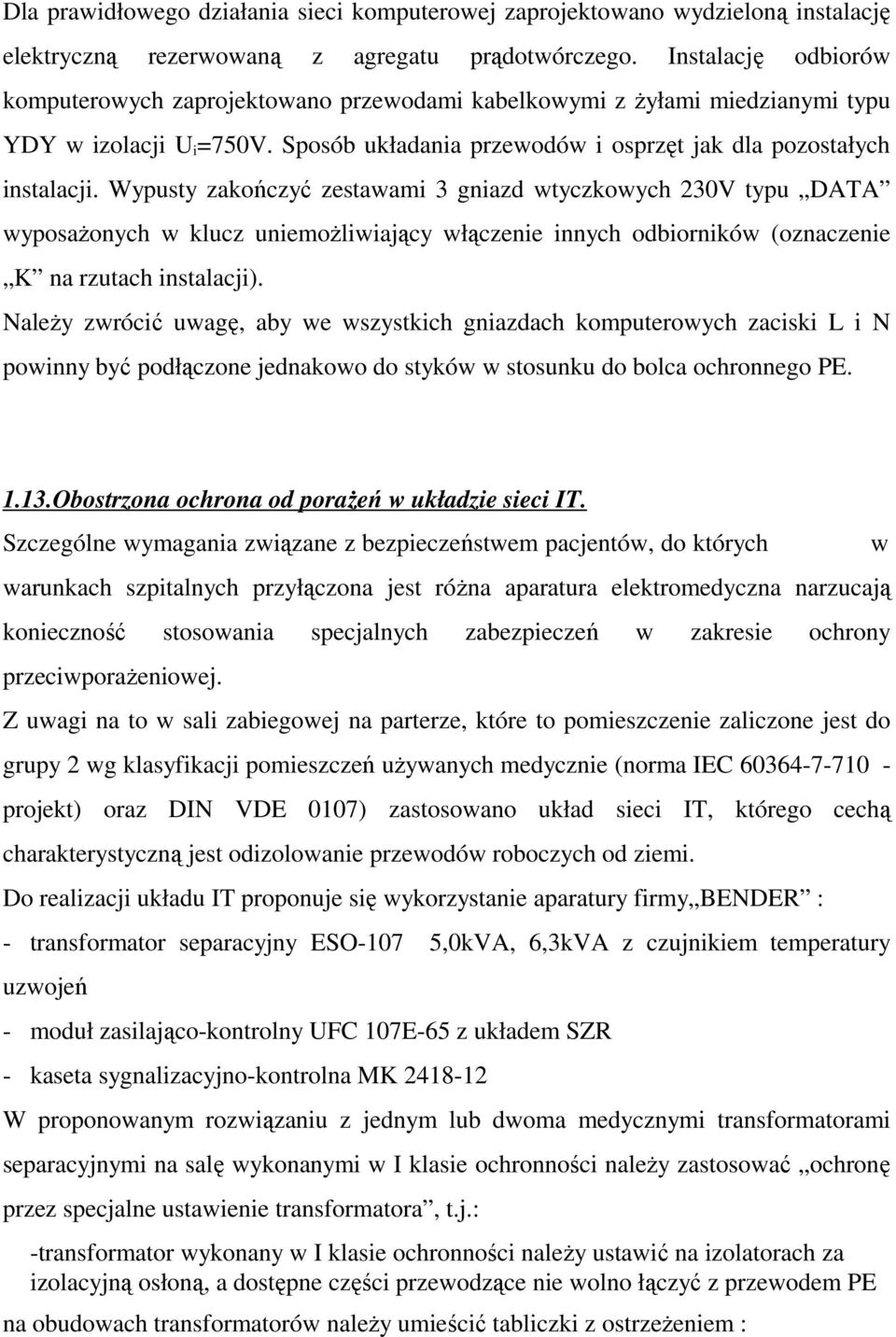

10 Dla prawidłowego działania sieci komputerowej zaprojektowano wydzieloną instalację elektryczną rezerwowaną z agregatu prądotwórczego. Instalację odbiorów komputerowych zaprojektowano przewodami kabelkowymi z Ŝyłami miedzianymi typu YDY w izolacji U i =750V. Sposób układania przewodów i osprzęt jak dla pozostałych instalacji. Wypusty zakończyć zestawami 3 gniazd wtyczkowych 230V typu DATA wyposaŝonych w klucz uniemoŝliwiający włączenie innych odbiorników (oznaczenie K na rzutach instalacji). NaleŜy zwrócić uwagę, aby we wszystkich gniazdach komputerowych zaciski L i N powinny być podłączone jednakowo do styków w stosunku do bolca ochronnego PE Obostrzona ochrona od poraŝeń w układzie sieci IT. Szczególne wymagania związane z bezpieczeństwem pacjentów, do których warunkach szpitalnych przyłączona jest róŝna aparatura elektromedyczna narzucają konieczność stosowania specjalnych zabezpieczeń w zakresie ochrony przeciwporaŝeniowej. Z uwagi na to w sali zabiegowej na parterze, które to pomieszczenie zaliczone jest do grupy 2 wg klasyfikacji pomieszczeń uŝywanych medycznie (norma IEC projekt) oraz DIN VDE 0107) zastosowano układ sieci IT, którego cechą charakterystyczną jest odizolowanie przewodów roboczych od ziemi. Do realizacji układu IT proponuje się wykorzystanie aparatury firmy BENDER : - transformator separacyjny ESO-107 5,0kVA, 6,3kVA z czujnikiem temperatury uzwojeń - moduł zasilająco-kontrolny UFC 107E-65 z układem SZR - kaseta sygnalizacyjno-kontrolna MK W proponowanym rozwiązaniu z jednym lub dwoma medycznymi transformatorami separacyjnymi na salę wykonanymi w I klasie ochronności naleŝy zastosować ochronę przez specjalne ustawienie transformatora, t.j.: -transformator wykonany w I klasie ochronności naleŝy ustawić na izolatorach za izolacyjną osłoną, a dostępne części przewodzące nie wolno łączyć z przewodem PE na obudowach transformatorów naleŝy umieścić tabliczki z ostrzeŝeniem : w

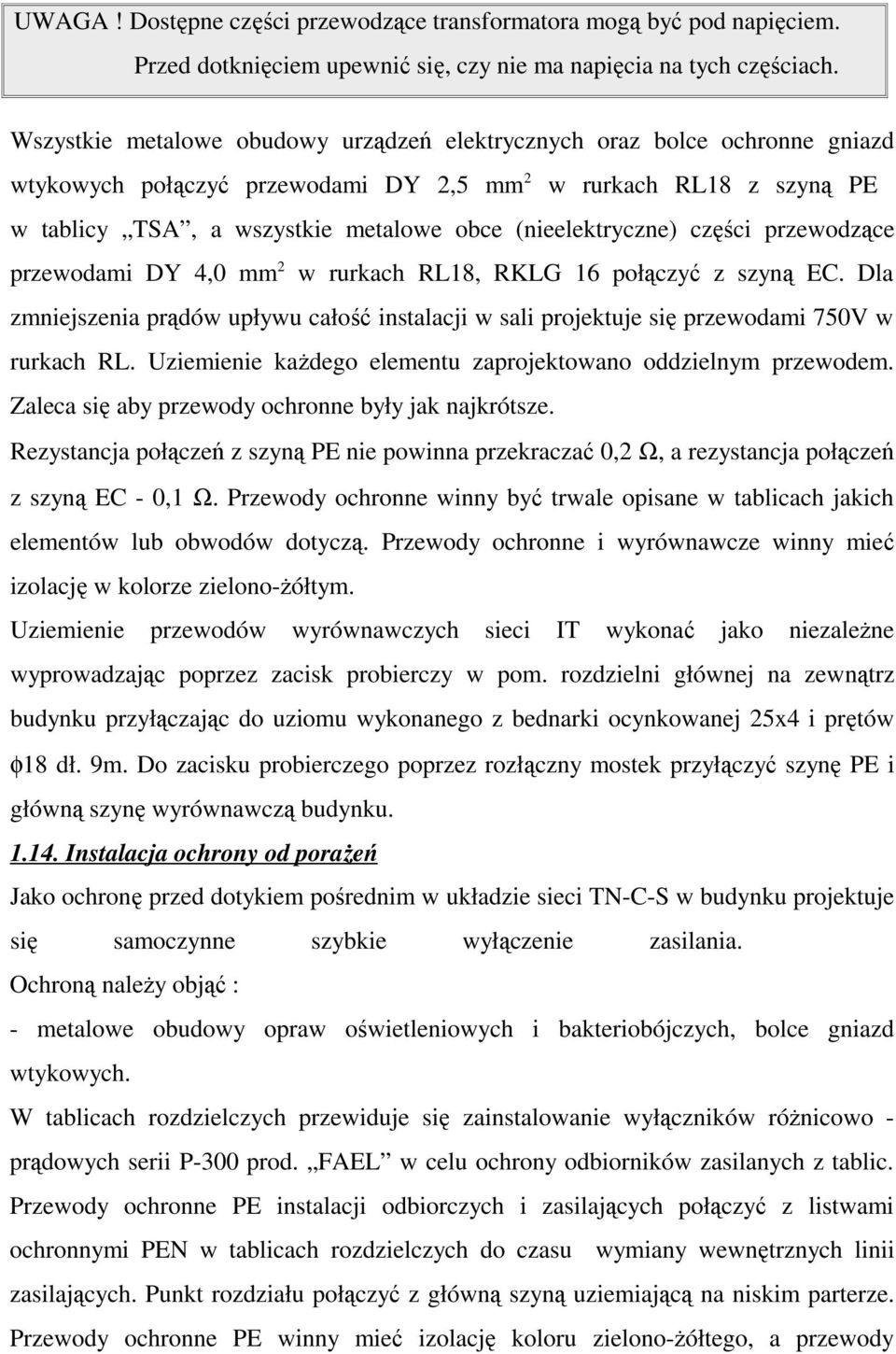

11 UWAGA! Dostępne części przewodzące transformatora mogą być pod napięciem. Przed dotknięciem upewnić się, czy nie ma napięcia na tych częściach. Wszystkie metalowe obudowy urządzeń elektrycznych oraz bolce ochronne gniazd wtykowych połączyć przewodami DY 2,5 mm 2 w rurkach RL18 z szyną PE w tablicy TSA, a wszystkie metalowe obce (nieelektryczne) części przewodzące przewodami DY 4,0 mm 2 w rurkach RL18, RKLG 16 połączyć z szyną EC. Dla zmniejszenia prądów upływu całość instalacji w sali projektuje się przewodami 750V w rurkach RL. Uziemienie kaŝdego elementu zaprojektowano oddzielnym przewodem. Zaleca się aby przewody ochronne były jak najkrótsze. Rezystancja połączeń z szyną PE nie powinna przekraczać 0,2 Ω, a rezystancja połączeń z szyną EC - 0,1 Ω. Przewody ochronne winny być trwale opisane w tablicach jakich elementów lub obwodów dotyczą. Przewody ochronne i wyrównawcze winny mieć izolację w kolorze zielono-ŝółtym. Uziemienie przewodów wyrównawczych sieci IT wykonać jako niezaleŝne wyprowadzając poprzez zacisk probierczy w pom. rozdzielni głównej na zewnątrz budynku przyłączając do uziomu wykonanego z bednarki ocynkowanej 25x4 i prętów φ18 dł. 9m. Do zacisku probierczego poprzez rozłączny mostek przyłączyć szynę PE i główną szynę wyrównawczą budynku Instalacja ochrony od poraŝeń Jako ochronę przed dotykiem pośrednim w układzie sieci TN-C-S w budynku projektuje się samoczynne szybkie wyłączenie zasilania. Ochroną naleŝy objąć : - metalowe obudowy opraw oświetleniowych i bakteriobójczych, bolce gniazd wtykowych. W tablicach rozdzielczych przewiduje się zainstalowanie wyłączników róŝnicowo - prądowych serii P-300 prod. FAEL w celu ochrony odbiorników zasilanych z tablic. Przewody ochronne PE instalacji odbiorczych i zasilających połączyć z listwami ochronnymi PEN w tablicach rozdzielczych do czasu wymiany wewnętrznych linii zasilających. Punkt rozdziału połączyć z główną szyną uziemiającą na niskim parterze. Przewody ochronne PE winny mieć izolację koloru zielono-ŝółtego, a przewody

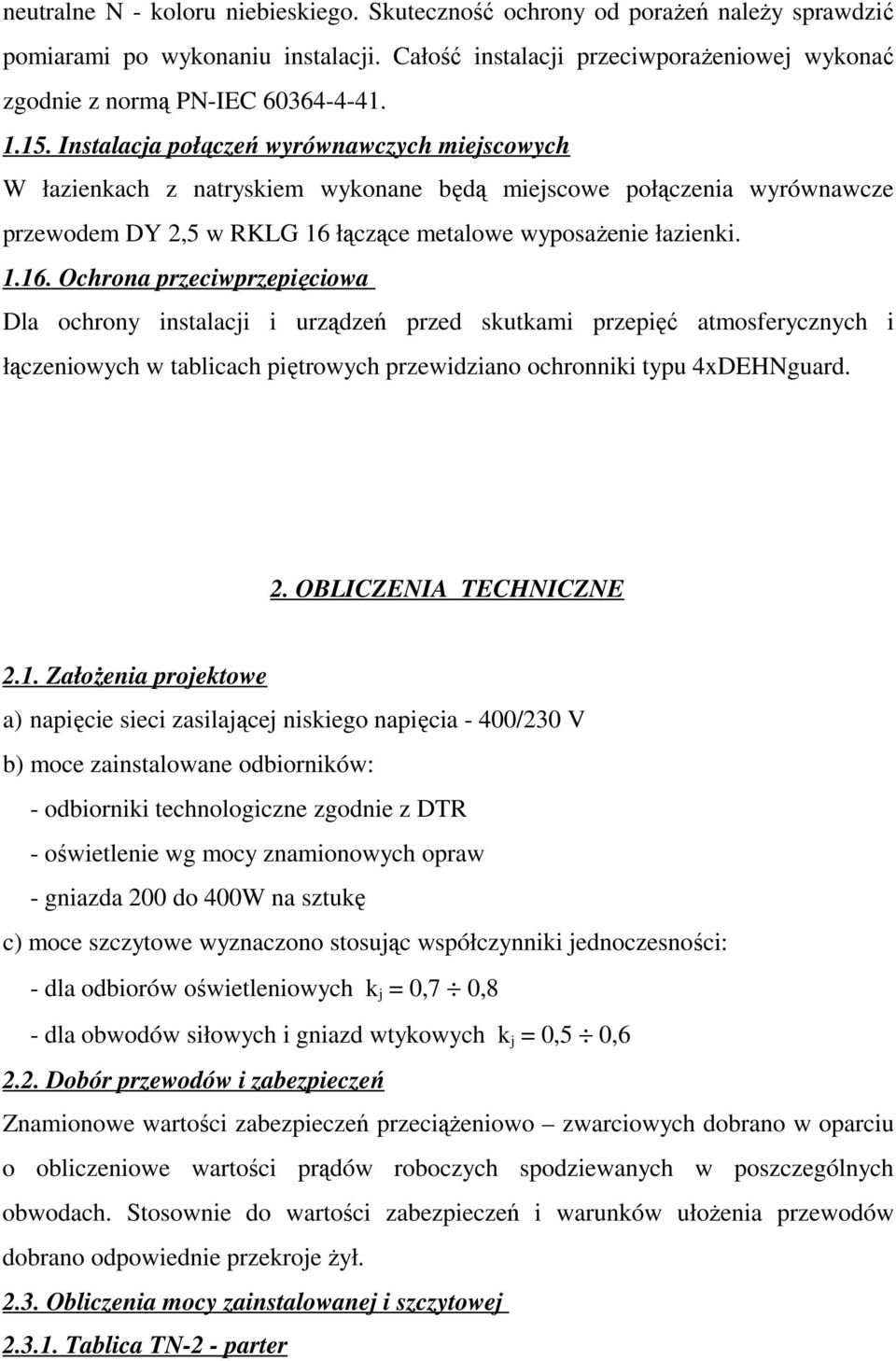

12 neutralne N - koloru niebieskiego. Skuteczność ochrony od poraŝeń naleŝy sprawdzić pomiarami po wykonaniu instalacji. Całość instalacji przeciwporaŝeniowej wykonać zgodnie z normą PN-IEC Instalacja połączeń wyrównawczych miejscowych W łazienkach z natryskiem wykonane będą miejscowe połączenia wyrównawcze przewodem DY 2,5 w RKLG 16 łączące metalowe wyposaŝenie łazienki Ochrona przeciwprzepięciowa Dla ochrony instalacji i urządzeń przed skutkami przepięć atmosferycznych i łączeniowych w tablicach piętrowych przewidziano ochronniki typu 4xDEHNguard. 2. OBLICZENIA TECHNICZNE 2.1. ZałoŜenia projektowe a) napięcie sieci zasilającej niskiego napięcia - 400/230 V b) moce zainstalowane odbiorników: - odbiorniki technologiczne zgodnie z DTR - oświetlenie wg mocy znamionowych opraw - gniazda 200 do 400W na sztukę c) moce szczytowe wyznaczono stosując współczynniki jednoczesności: - dla odbiorów oświetleniowych k j = 0,7 0,8 - dla obwodów siłowych i gniazd wtykowych k j = 0,5 0, Dobór przewodów i zabezpieczeń Znamionowe wartości zabezpieczeń przeciąŝeniowo zwarciowych dobrano w oparciu o obliczeniowe wartości prądów roboczych spodziewanych w poszczególnych obwodach. Stosownie do wartości zabezpieczeń i warunków ułoŝenia przewodów dobrano odpowiednie przekroje Ŝył Obliczenia mocy zainstalowanej i szczytowej Tablica TN-2 - parter

13 P i = 25,0kW P s = 16,8kW I s = 26,1A wlz istniejący bez zmian, Tablica TR-2 - parter P i = 14,2kW P s = 10,1kW I s = 15,7A wlz istniejący bez zmian, Tablica TK-2 - parter P i = 9,2kW P s = 6,4kW I s = 10,3A wlz istniejący zasilający tablicę TRAS Tablica TN-3 I piętro P i = 13,3kW P s = 8,9kW I s = 13,8A wlz istniejący bez zmian, Tablica TR-3 I piętro P i = 9,0kW P s = 6,3kW I s = 9,8A wlz istniejący bez zmian, Tablica TK-3 I piętro P i = 0,3kW P s = 0,3kW I s = 1,4A wlz istniejący zasilający tablicę TRAS Tablica TN-2/1 i TN2/2 - bud. A P i = 11,9kW P s = 7,9kW I s = 12,3A S 303 C25A wlz YDY5x6mm 2, du=0,5% Tablica TR-2/1 i TR2/2 - bud. A P i = 5,5kW P s = 3,8kW I s = 5,9A S 303 C25A wlz YDY5x6mm 2, du=0,2% Tablica TK-2/1 i TK2/2 - bud. A P i = 4,2kW P s = 3,0kW I s = 14,5A S 301 C25A wlz YDY3x6mm 2, du=1,1% Dobór zasilaczy UPS Dobór zasilacza UPS dla zasilania odbiorników kategorii I (tablice TSA) S i = 16,0kVA P i = 14,4kW P s = 14,4 x 0,9 = 13,0kW S s = 13,0kVA

14 dobrano UPS ( true on-line ) model Flexus o mocy FT H 15kVA (13,5kW) ( zasilanie 3- fazowe / wyjście 3-fazowe ) z zewnętrznym, bezprzerwowym BY-PASSEM serwisowym i zewnętrzną baterią akumulatorów o czasie podtrzymania 60 minut. Zabezpieczenie linii zasilających 5xLgYc 10mm 2 w rozdzielnicy głównej R303 50A, zabezpieczenie linii zasilających YKYŜo 3x16mm 2 w tablicy TRU w pomieszczeniu UPS - R302 50A Dobór zasilacza UPS dla zasilania odbiorników kategorii Ia W bilansie mocy przyjęto obciąŝenie dla lamp operacyjnych w wysokości 0,75 kw na lampę w salach operacyjnych na wysokim parterze i I piętrze: - moc zainstalowana lamp operacyjnych - P i = 2 x 0,75kW = 1,5 kw - moc szczytowa lamp operacyjnych - P s = 1,5 kw - moc szczytowa pozorna - S s = 1,5 kw : 0,8 = 1,9 kva - prąd obciąŝenia - I s = 1,5 kw : 230 V = 6,5 A Dobrano zasilacz bezprzerwowy UPS ( true on-line ) o mocy 10 kva / 8 kw / ( zasilanie 3-fazowe / wyjście 1-fazowe ) z zewnętrznym, bezprzerwowym BY- PASSEM serwisowym i zewnętrzną baterią akumulatorów o czasie podtrzymania 180 minut. Zasilacze lamp zasilane będą z tablic piętrowych TZ-2 i TZ-3 umieszczonych w szachtach TSA na wysokim parterze i I piętrze. Zabezpieczenie linii YKY3x6mm 2 w tablicy BY-PASS w pom. UPS - S301 C 25A. Zasilacze bezprzerwowe UPS, tablice BY-PASS, TRU i baterie akumulatorów ustawione będą w wydzielonym pomieszczeniu na niskim parterze Obliczenia natęŝenia oświetlenia Obliczeń dokonano programem komputerowym Dialux (LUG) 2.6. Dobór uziomu pomocniczego R A U I a = 25 0, 03 =833 Zgodnie z zaleceniami producentów wyłączników róŝnicowo prądowych wartość rezystancji nie powinna być większa od 300. inŝ. Roman Basak
