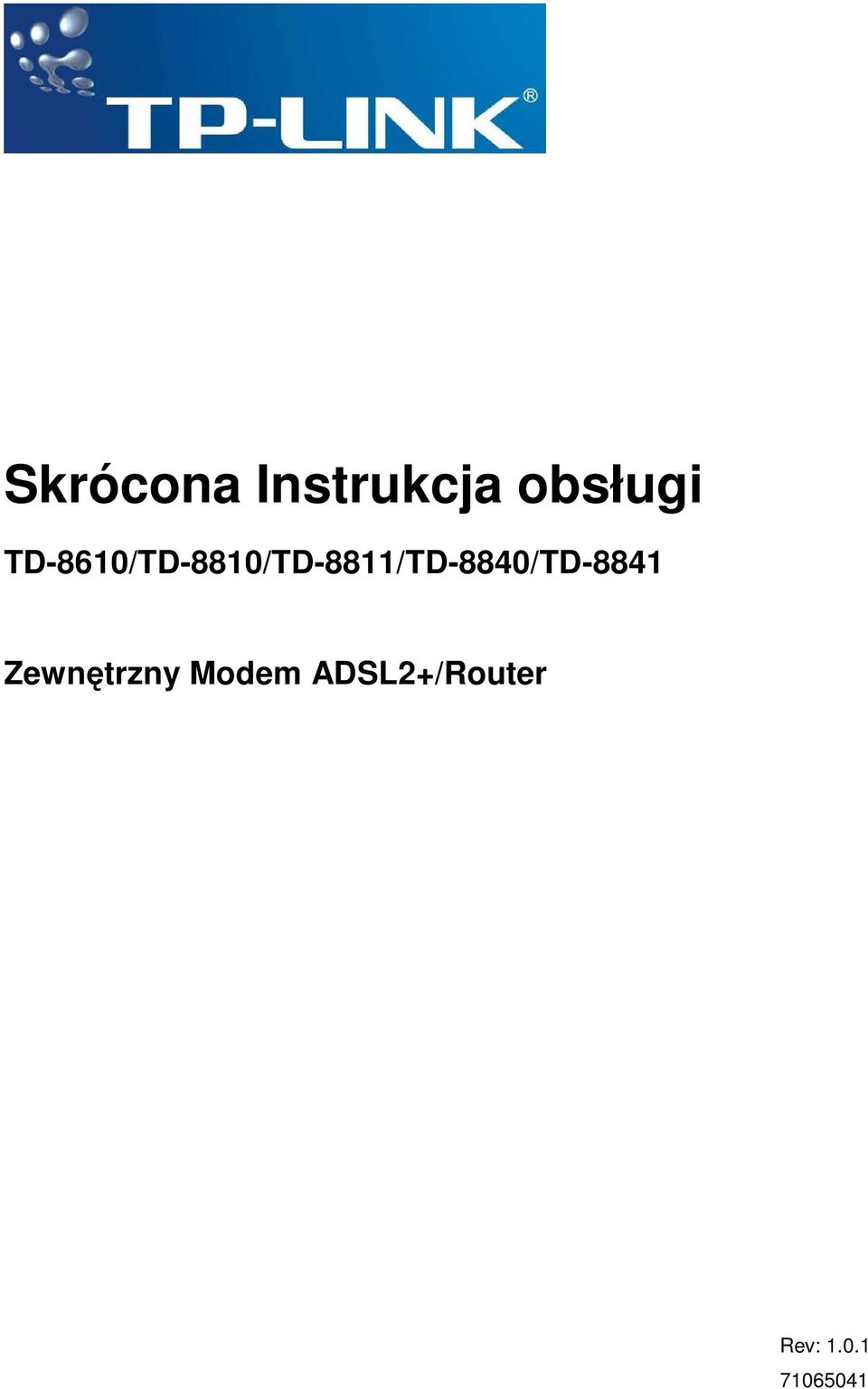

1 Skrócona Instrukcja obsługi TD-8610/TD-8810/TD-8811/TD-8840/TD-8841 Zewnętrzny Modem ADSL2+/Router Rev:

2 1. Konfiguracja komputera 1) Połączyć Modem ADSL/ Router zgodnie z rysunkiem 1. 2) Zmienić adres IP komputera: otworzyć Właściwości TCP/IP karty sieciowej, wpisać adres IP: * (* jest dowolna liczbą między 2 a 254), maskę podsieci: , bramę domyślną: Adresy DNS określa dostawca usług internetowych. 2. Logowanie NaleŜy skopiować "TP-Link ADSL Modem/Router Utility" z płyty CD załączonej do produktu. Dwukrotne klikniecie ikony programu spowoduje wyświetlenie ekranu logowania.

2.168.1.* (* jest dowolna liczbą między 2 a 254), maskę podsieci: 255.255.255.0, bramę domyślną: 192.168.1.1. Adresy DNS określa dostawca usług internetowych.

3 Domyślny adres IP (IP Address) to , nazwa uŝytkownika (Usemame) to admin, haslo (Password) to admin. Wybranie przycisku Login spowoduje przejście do interfejsu logowania. Menu zawiera dwie funkcje: Current States i Quick Setup. PoniŜej znajdują się informacje o domyślnych parametrach. 3. Szybka instalacja Wybrać Quick Setup aby wejść do ekranu szybkiej instalacji. Modem naszej firmy wymaga jedynie ustawienia wartości VPINCI określonej przez dostawce usług internetowych. Wybranie przycisku SUBMIT zakończy konfiguracje modemu. Następnie, aby uzyskach dostęp do Internetu naleŝy uŝyć programu do nawiązywania połączeń, takiego jak WinPoet lub Internet (pomoc do obsługi programu znajduje się w instrukcji uŝytkownika produktu). Router naszej firmy posiada kilka typów połączenia do wyboru (Bridge, PPPoE, PPPoA, MER lub IPoA), które wykorzystywane są do łączenia z dostawca usług internetowych. 3.1 Tryb Bridge 1) Wybierając tryb Bridge naleŝy podać wartości VPI/VCI i przejść w tryb enkapsulacji. Obie wartości są określone przez dostawcę usług internetowych. Następnie wybrać przycisk Submit.

Modem naszej firmy wymaga jedynie ustawienia wartości VPINCI określonej przez dostawce usług internetowych. Wybranie przycisku SUBMIT zakończy konfiguracje modemu.

4 2) Aby nawiązać wirtualne połączenie naleŝy uruchomić oprogramowanie do nawiązywania połączeń, np. WinPoet lub Internet (pomoc do programu znajduje się w instrukcji uŝytkownika produktu). 3.2 PPPoE Wybierając tryb PPPoE naleŝy przejść w tryb enkapsulacji, wpisać wartości VPI/VCI oraz nazwę uŝytkownika i hasło, otrzymane są przez dostawce usług internetowych. Następnie wybrać przycisk Submit.

2 PPPoE Wybierając tryb PPPoE naleŝy przejść w tryb enkapsulacji, wpisać wartości VPI/VCI oraz

5 Uwaga: Konfiguracja PPPoA jest podobna do konfiguracji PPPoE. 3.3 MER Wybierając tryb MER naleŝy przejść w tryb enkapsulacji, wpisać wartości VPI/VCI, adres IP, maskę podsieci, bramę domyślną oraz serwer DNS sieci WAN otrzymane przez dostawcę usług internetowych. Następnie wybrać przycisk Submit. Uwaga: Konfiguracja IPOA jest podobna do MER. 3.4 Port USB Urządzenie posiada port USB umoŝliwiający podłączenie routera bezpośrednio do komputera, nie posiadającego kart sieciowych. Aby korzystać z tego połączenia, naleŝy podłączyć kablem USB komputer z routerem a następnie zainstalować sterownik znajdujący się na płycie CD. Na komputerze zostanie zainstalowana wirtualna karta sieciowa.

dostawcę usług internetowych. Następnie wybrać przycisk Submit. Uwaga: Konfiguracja IPOA jest podobna do MER. 3.

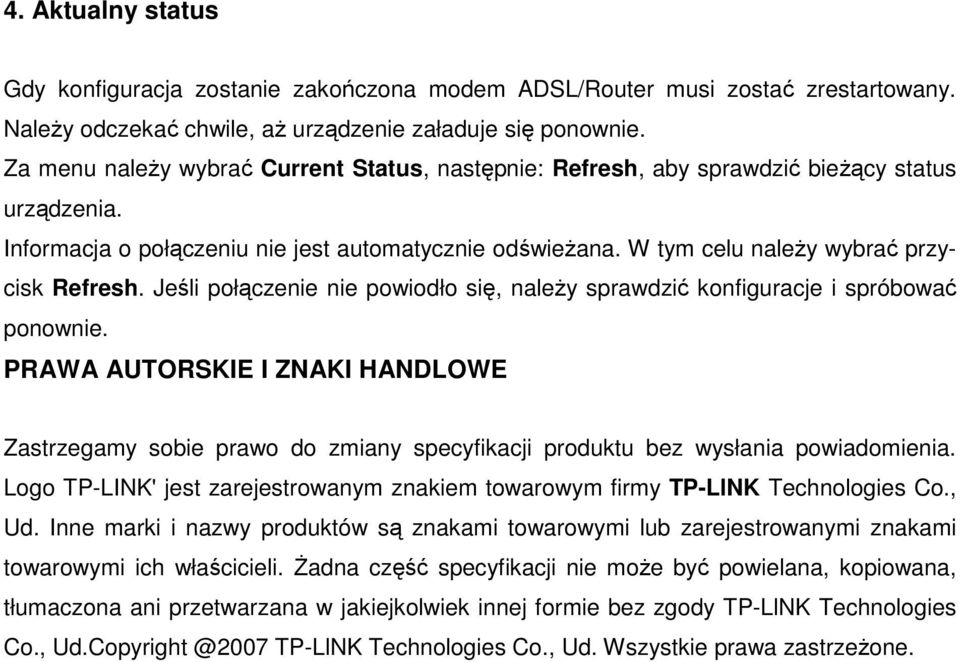

6 4. Aktualny status Gdy konfiguracja zostanie zakończona modem ADSL/Router musi zostać zrestartowany. NaleŜy odczekać chwile, aŝ urządzenie załaduje się ponownie. Za menu naleŝy wybrać Current Status, następnie: Refresh, aby sprawdzić bieŝący status urządzenia. Informacja o połączeniu nie jest automatycznie odświeŝana. W tym celu naleŝy wybrać przycisk Refresh. Jeśli połączenie nie powiodło się, naleŝy sprawdzić konfiguracje i spróbować ponownie. PRAWA AUTORSKIE I ZNAKI HANDLOWE Zastrzegamy sobie prawo do zmiany specyfikacji produktu bez wysłania powiadomienia. Logo TP-LINK' jest zarejestrowanym znakiem towarowym firmy TP-LlNK Technologies Co., Ud. Inne marki i nazwy produktów są znakami towarowymi lub zarejestrowanymi znakami towarowymi ich właścicieli. śadna część specyfikacji nie moŝe być powielana, kopiowana, tłumaczona ani przetwarzana w jakiejkolwiek innej formie bez zgody TP-LlNK Technologies Co., TP-LlNK Technologies Co., Ud. Wszystkie prawa zastrzeŝone.

Jeśli połączenie nie powiodło się, naleŝy sprawdzić konfiguracje i spróbować ponownie.
