1 Skrócona instrukcja konfiguracji sieciowej WorkCentre M123/M128 WorkCentre Pro 123/ P42078_PL

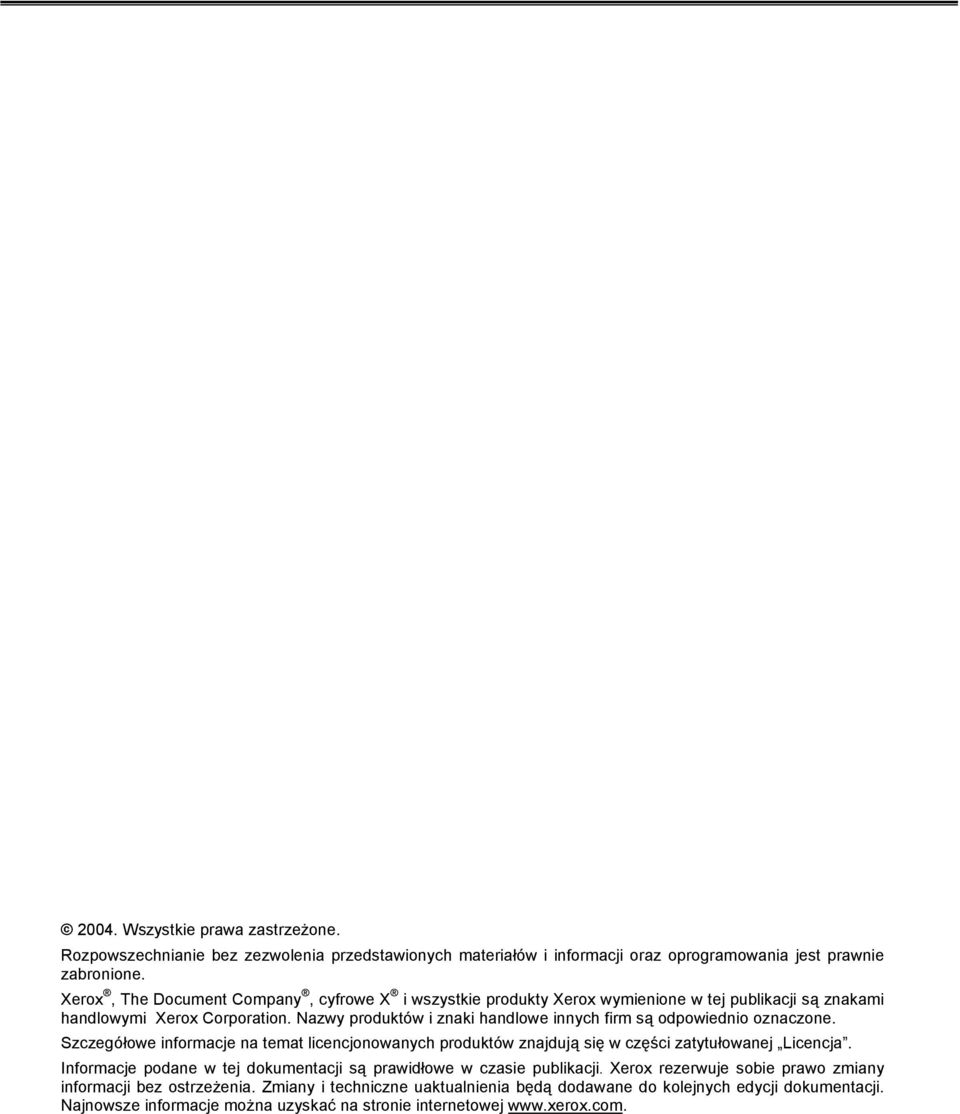

2 2004. Wszystkie prawa zastrzeżone. Rozpowszechnianie bez zezwolenia przedstawionych materiałów i informacji oraz oprogramowania jest prawnie zabronione. Xerox, The Document Company, cyfrowe X i wszystkie produkty Xerox wymienione w tej publikacji są znakami handlowymi Xerox Corporation. Nazwy produktów i znaki handlowe innych firm są odpowiednio oznaczone. Szczegółowe informacje na temat licencjonowanych produktów znajdują się w części zatytułowanej Licencja. Informacje podane w tej dokumentacji są prawidłowe w czasie publikacji. Xerox rezerwuje sobie prawo zmiany informacji bez ostrzeżenia. Zmiany i techniczne uaktualnienia będą dodawane do kolejnych edycji dokumentacji. Najnowsze informacje można uzyskać na stronie internetowej

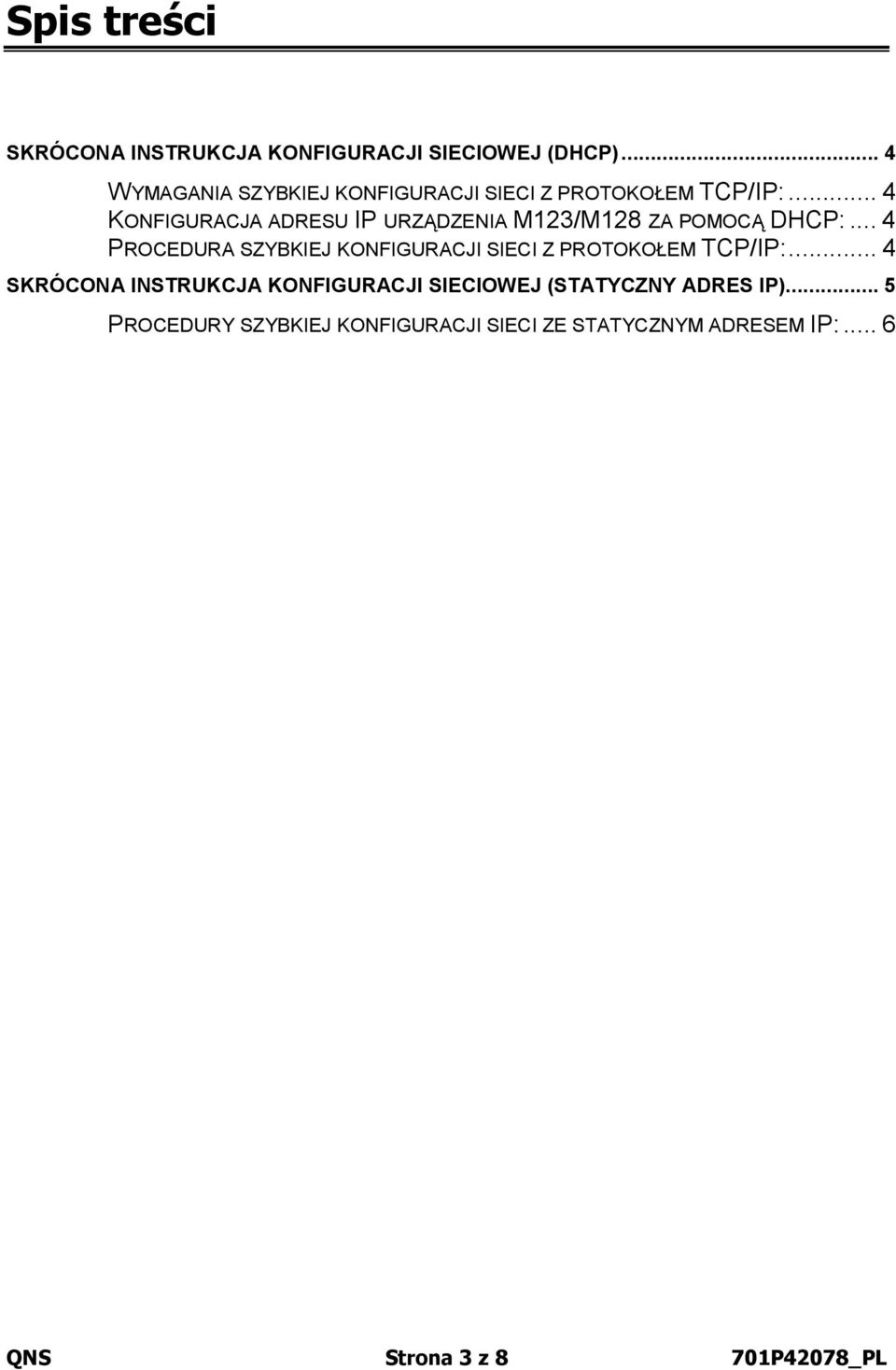

3 Spis treści SKRÓCONA INSTRUKCJA KONFIGURACJI SIECIOWEJ (DHCP)... 4 WYMAGANIA SZYBKIEJ KONFIGURACJI SIECI Z PROTOKOŁEM TCP/IP:... 4 KONFIGURACJA ADRESU IP URZĄDZENIA M123/M128 ZA POMOCĄ DHCP:... 4 PROCEDURA SZYBKIEJ KONFIGURACJI SIECI Z PROTOKOŁEM TCP/IP:... 4 SKRÓCONA INSTRUKCJA KONFIGURACJI SIECIOWEJ (STATYCZNY ADRES IP)... 5 PROCEDURY SZYBKIEJ KONFIGURACJI SIECI ZE STATYCZNYM ADRESEM IP:... 6 QNS Strona 3 z 8 701P42078_PL

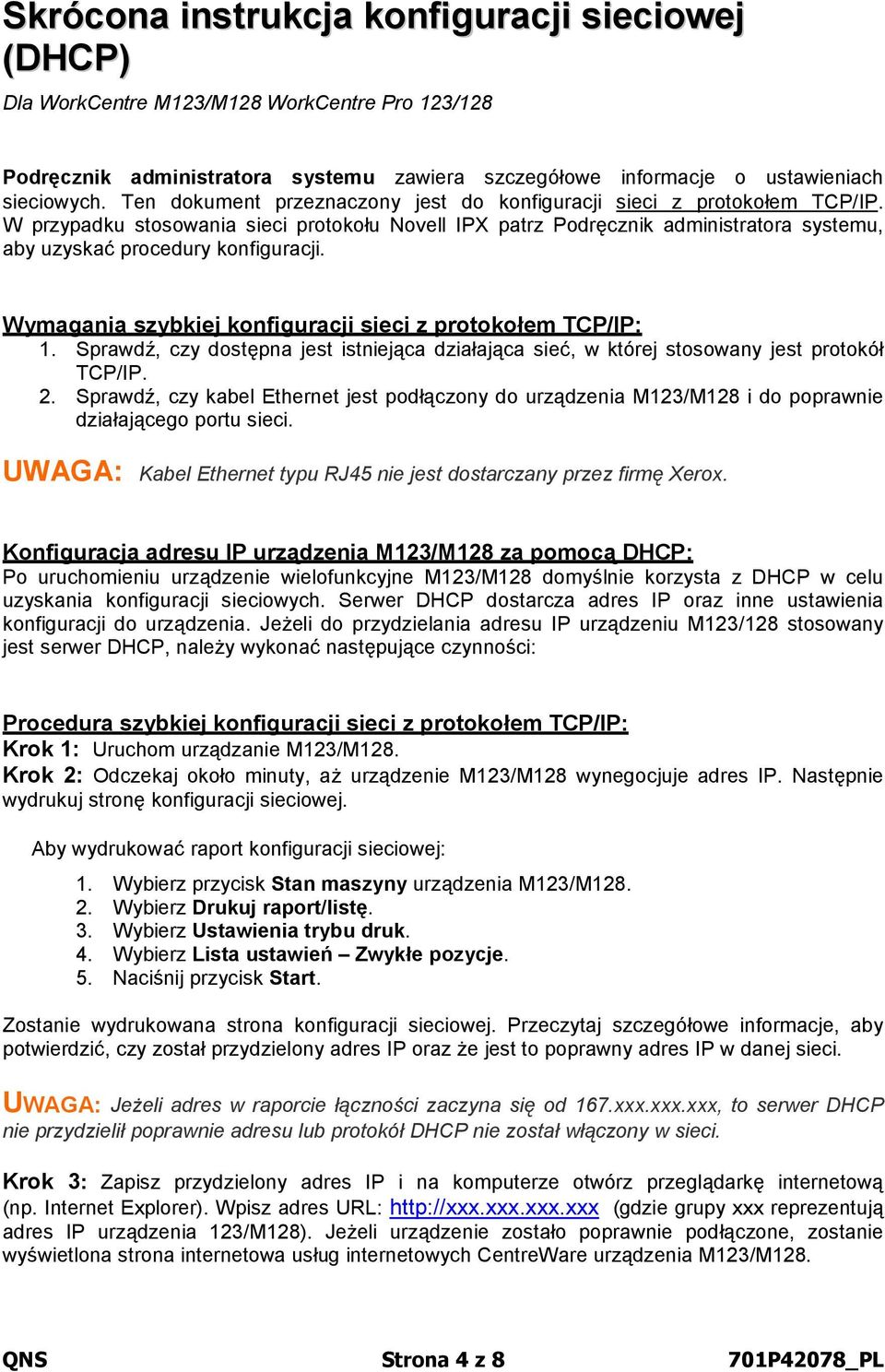

4 Skrócona instrukcja konfiguracji sieciowej (DHCP) Dla WorkCentre M123/M128 WorkCentre Pro 123/128 Podręcznik administratora systemu zawiera szczegółowe informacje o ustawieniach sieciowych. Ten dokument przeznaczony jest do konfiguracji sieci z protokołem TCP/IP. W przypadku stosowania sieci protokołu Novell IPX patrz Podręcznik administratora systemu, aby uzyskać procedury konfiguracji. Wymagania szybkiej konfiguracji sieci z protokołem TCP/IP: 1. Sprawdź, czy dostępna jest istniejąca działająca sieć, w której stosowany jest protokół TCP/IP. 2. Sprawdź, czy kabel Ethernet jest podłączony do urządzenia M123/M128 i do poprawnie działającego portu sieci. UWAGA: Kabel Ethernet typu RJ45 nie jest dostarczany przez firmę Xerox. Konfiguracja adresu IP urządzenia M123/M128 za pomocą DHCP: Po uruchomieniu urządzenie wielofunkcyjne M123/M128 domyślnie korzysta z DHCP w celu uzyskania konfiguracji sieciowych. Serwer DHCP dostarcza adres IP oraz inne ustawienia konfiguracji do urządzenia. Jeżeli do przydzielania adresu IP urządzeniu M123/128 stosowany jest serwer DHCP, należy wykonać następujące czynności: Procedura szybkiej konfiguracji sieci z protokołem TCP/IP: Krok 1: Uruchom urządzanie M123/M128. Krok 2: Odczekaj około minuty, aż urządzenie M123/M128 wynegocjuje adres IP. Następnie wydrukuj stronę konfiguracji sieciowej. Aby wydrukować raport konfiguracji sieciowej: 1. Wybierz przycisk Stan maszyny urządzenia M123/M Wybierz Drukuj raport/listę. 3. Wybierz Ustawienia trybu druk. 4. Wybierz Lista ustawień Zwykłe pozycje. 5. Naciśnij przycisk Start. Zostanie wydrukowana strona konfiguracji sieciowej. Przeczytaj szczegółowe informacje, aby potwierdzić, czy został przydzielony adres IP oraz że jest to poprawny adres IP w danej sieci. UWAGA: Jeżeli adres w raporcie łączności zaczyna się od 167.xxx.xxx.xxx, to serwer DHCP nie przydzielił poprawnie adresu lub protokół DHCP nie został włączony w sieci. Krok 3: Zapisz przydzielony adres IP i na komputerze otwórz przeglądarkę internetową (np. Internet Explorer). Wpisz adres URL: (gdzie grupy xxx reprezentują adres IP urządzenia 123/M128). Jeżeli urządzenie zostało poprawnie podłączone, zostanie wyświetlona strona internetowa usług internetowych CentreWare urządzenia M123/M128. QNS Strona 4 z 8 701P42078_PL

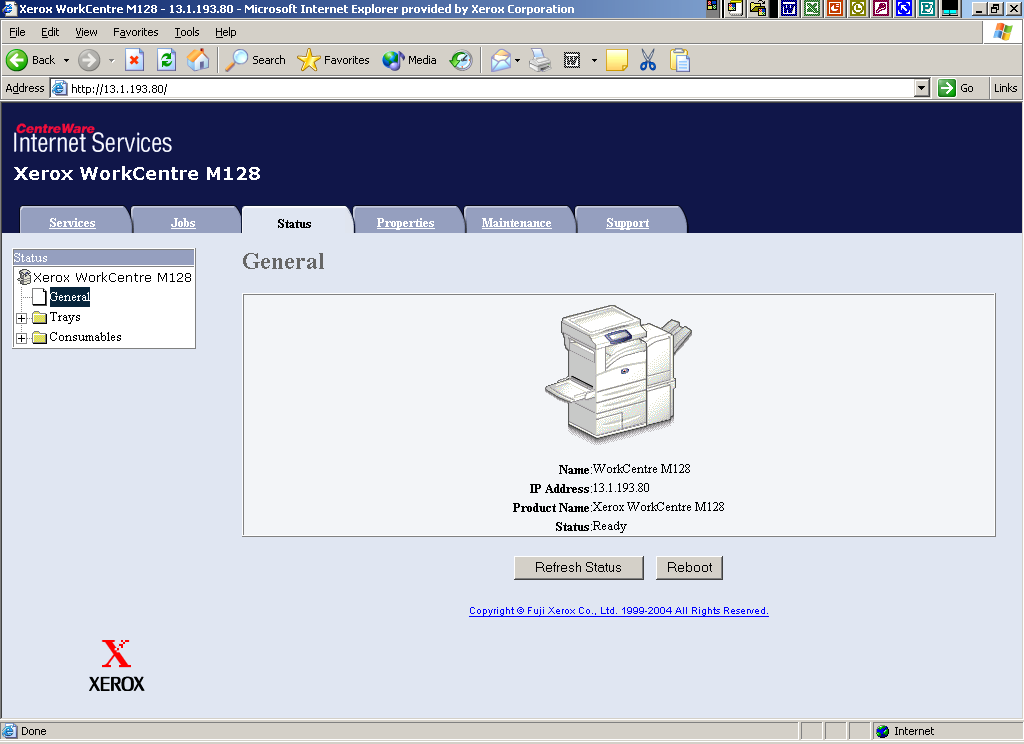

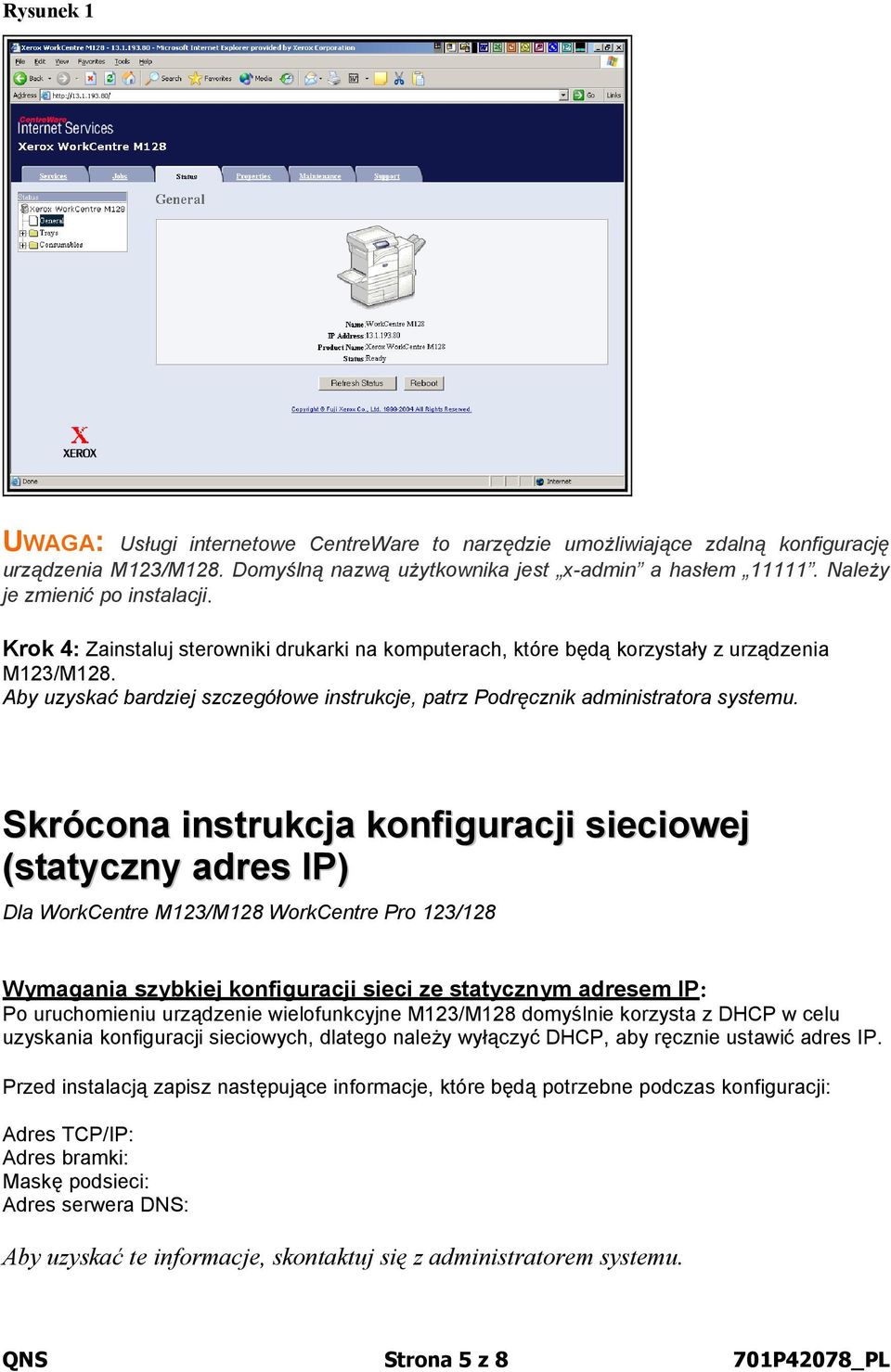

5 Rysunek 1 UWAGA: Usługi internetowe CentreWare to narzędzie umożliwiające zdalną konfigurację urządzenia M123/M128. Domyślną nazwą użytkownika jest x-admin a hasłem Należy je zmienić po instalacji. Krok 4: Zainstaluj sterowniki drukarki na komputerach, które będą korzystały z urządzenia M123/M128. Aby uzyskać bardziej szczegółowe instrukcje, patrz Podręcznik administratora systemu. Skrócona instrukcja konfiguracji sieciowej (statyczny adres IP) Dla WorkCentre M123/M128 WorkCentre Pro 123/128 Wymagania szybkiej konfiguracji sieci ze statycznym adresem IP: Po uruchomieniu urządzenie wielofunkcyjne M123/M128 domyślnie korzysta z DHCP w celu uzyskania konfiguracji sieciowych, dlatego należy wyłączyć DHCP, aby ręcznie ustawić adres IP. Przed instalacją zapisz następujące informacje, które będą potrzebne podczas konfiguracji: Adres TCP/IP: Adres bramki: Maskę podsieci: Adres serwera DNS: Aby uzyskać te informacje, skontaktuj się z administratorem systemu. QNS Strona 5 z 8 701P42078_PL

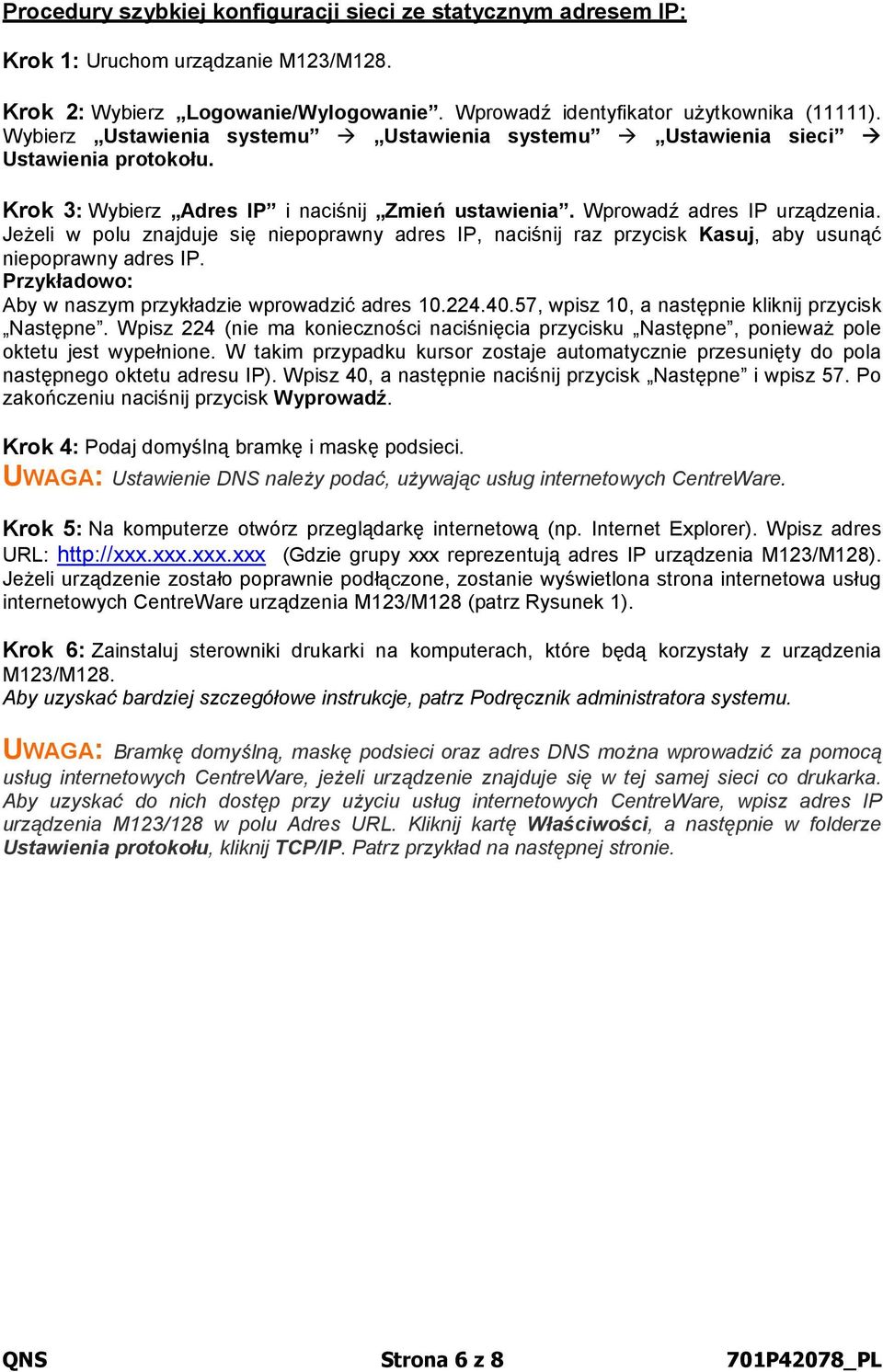

6 Procedury szybkiej konfiguracji sieci ze statycznym adresem IP: Krok 1: Uruchom urządzanie M123/M128. Krok 2: Wybierz Logowanie/Wylogowanie. Wprowadź identyfikator użytkownika (11111). Wybierz Ustawienia systemu Ustawienia systemu Ustawienia sieci Ustawienia protokołu. Krok 3: Wybierz Adres IP i naciśnij Zmień ustawienia. Wprowadź adres IP urządzenia. Jeżeli w polu znajduje się niepoprawny adres IP, naciśnij raz przycisk Kasuj, aby usunąć niepoprawny adres IP. Przykładowo: Aby w naszym przykładzie wprowadzić adres , wpisz 10, a następnie kliknij przycisk Następne. Wpisz 224 (nie ma konieczności naciśnięcia przycisku Następne, ponieważ pole oktetu jest wypełnione. W takim przypadku kursor zostaje automatycznie przesunięty do pola następnego oktetu adresu IP). Wpisz 40, a następnie naciśnij przycisk Następne i wpisz 57. Po zakończeniu naciśnij przycisk Wyprowadź. Krok 4: Podaj domyślną bramkę i maskę podsieci. UWAGA: Ustawienie DNS należy podać, używając usług internetowych CentreWare. Krok 5: Na komputerze otwórz przeglądarkę internetową (np. Internet Explorer). Wpisz adres URL: (Gdzie grupy xxx reprezentują adres IP urządzenia M123/M128). Jeżeli urządzenie zostało poprawnie podłączone, zostanie wyświetlona strona internetowa usług internetowych CentreWare urządzenia M123/M128 (patrz Rysunek 1). Krok 6: Zainstaluj sterowniki drukarki na komputerach, które będą korzystały z urządzenia M123/M128. Aby uzyskać bardziej szczegółowe instrukcje, patrz Podręcznik administratora systemu. UWAGA: Bramkę domyślną, maskę podsieci oraz adres DNS można wprowadzić za pomocą usług internetowych CentreWare, jeżeli urządzenie znajduje się w tej samej sieci co drukarka. Aby uzyskać do nich dostęp przy użyciu usług internetowych CentreWare, wpisz adres IP urządzenia M123/128 w polu Adres URL. Kliknij kartę Właściwości, a następnie w folderze Ustawienia protokołu, kliknij TCP/IP. Patrz przykład na następnej stronie. QNS Strona 6 z 8 701P42078_PL

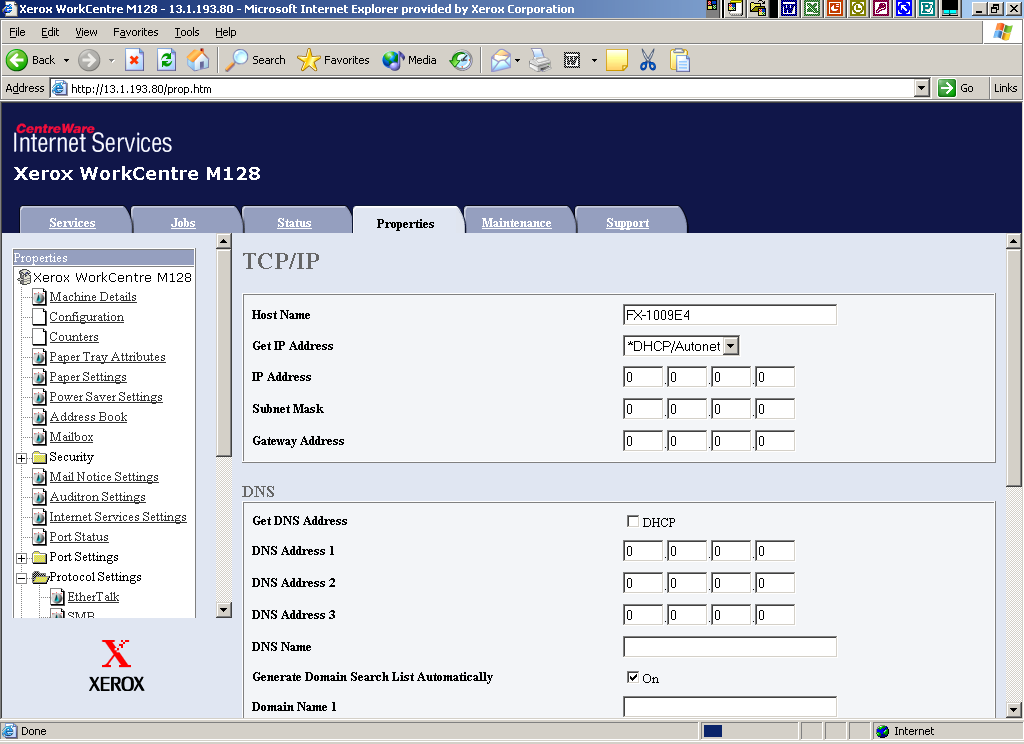

7 Rysunek 2 UWAGA: Usługi internetowe CentreWare to narzędzie umożliwiające zdalną konfigurację urządzenia M123/M128. Domyślnym ID użytkownika jest a hasłem, x-admin. Należy je zmienić po instalacji. QNS Strona 7 z 8 701P42078_PL

8 QNS Strona 8 z 8 701P42078_PL
