1 Soczewki konstrukcja obrazu Krótkowzroczność i dalekowzroczność.

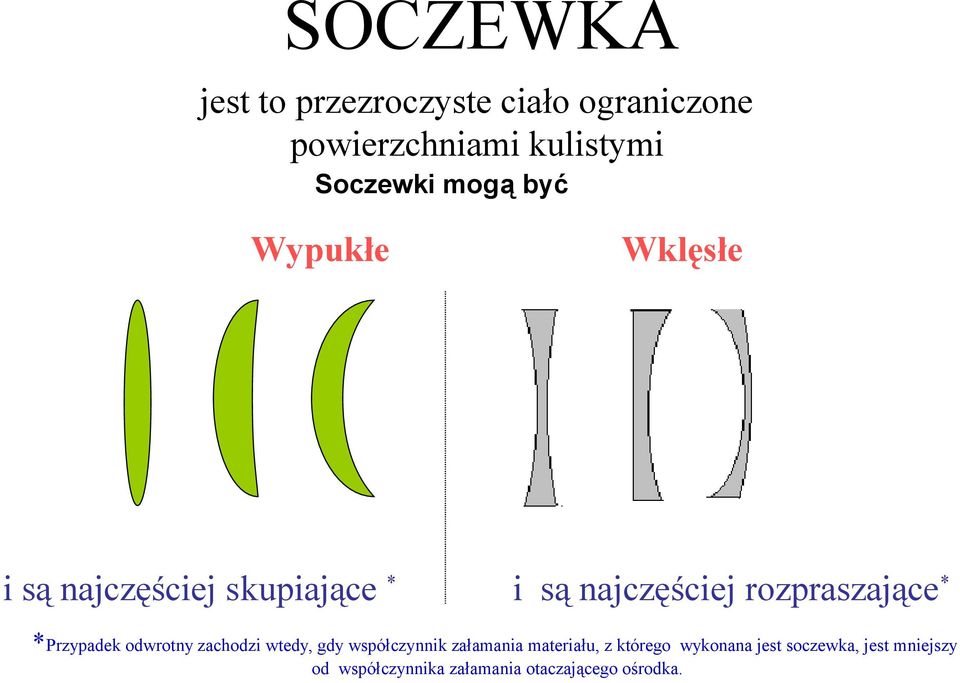

2 SOCZEWKA jest to przezroczyste ciało ograniczone powierzchniami kulistymi Soczewki mogą być Wypukłe Wklęsłe i są najczęściej skupiające * i są najczęściej rozpraszające * *Przypadek odwrotny zachodzi wtedy, gdy współczynnik załamania materiału, z którego wykonana jest soczewka, jest mniejszy od współczynnika załamania otaczającego ośrodka.

3 J eżeli na soczewk ę skupiaj ąc ą pada równoleg ła wiązka świat ła t o skupia si ę w j ednym punkcie F zwanym ogniskiem soczewki F F f Odległość ogniska od soczewki nazywamy ogniskową i oznaczamy f

4 Gdy na soczewki skupiające pada równoległa wiązka promieni F F 1 F 2 1 F 2 f 1 f 2 t o wida ć, że pierwsza soczewka mniej skupia promienie ni ż druga, ale j ej ogniskowa j est większa od ogniskowej drugiej soczewki. Czyli, j eśli mała ogniskowa, t o zdolno ść skupiaj ąca duża. Zdolno ść skupiaj ąca jest odwrot ności ą ognis kowej. 1 m 1 Z = f jej jednostka to [ Z] = = 1dptr = 1D dioptria

5 W przypadku gdy na soczewkę rozpraszającą pada równoległa wiązka promieni, to po przejściu przez soczewkę, tworzy wiązkę promieni rozbieżnych. Ich przedłużenia przecinają się w punkcie zwanym ogniskiem pozornym. F F Przyjmujemy, że ogniskowa soczewki rozpraszającej ma wartość ujemną, więc jej zdolność skupiająca jest też ujemna.

6 Sposoby otrzymywania obrazów za pomocą soczewek Obraz rzeczywisty powstaje w punktach przecięcia się rzeczywistych promieni i można otrzymać go na ekranie. Obraz pozorny powstaje w punktach przecięcia się przedłużeń rzeczywistych promieni i nie można otrzymać go na ekranie. Podczas konstrukcji obrazu, ze wszystkich promieni wydobywających się ze źródła, najlepiej wziąć te, których bieg jesteśmy w stanie przewidzieć. Niech x- oznacza odległość przedmiotu od soczewki y- odległość obrazu od soczewki

7 F F W przypadku s oczewki rozpras zaj ącej, niezale żnie od odległości przedmiot u od soczewki, powst aje obraz pozorny, prost y, pomniej szony

8 x>2f F F Jeżeli przedmiot znajduje się przed soczewką skupiającą, w odległości większej od podwójnej ogniskowej x>2f, powstaje obraz rzeczywisty, odwrócony, pomniejszony, w odległości f<y<2f

9 x=2f F F Jeżeli przedmiot jest przed soczewką skupiającą w podwójnej ogniskowej x=2f to powstaje obraz rzeczywisty odwrócony tej samej wielkości co przedmiot w odległości y=2f

10 Jeżeli przedmiot jest przed soczewką skupiającą w odległości f<x<2f to powstaje obraz rzeczywisty odwrócony powiększony w odległości y>2f f<x<2f F F

11 x<f F F Jeżeli przedmiot jest przed soczewką, w odległości mniejszej od ogniskowej, powstaje obraz pozorny, prosty, powiększony, po tej samej stronie co przedmiot i przypisujemy mu ujemną odległość od soczewki.

12 Zależność między ogniskową f, a odległością przedmiotu od soczewki x i odległością obrazu od soczewki y wyraża równanie: Powiększenie P: zdefiniowane jako stosunek wysokości obrazu do wysokości przedmiotu można obliczyć z równania: x y h h P = = ' + = 2 1 ' r r n n f Zależność między wielkościami charakteryzującymi budowę soczewki, a ogniskową soczewki wyraża równanie: gdzie: n- współczynnik załamania materiału soczewki n - współczynnik załamania otaczającego ośrodka r 1,r 2 promienie krzywizn ograniczających soczewkę i jest ono słuszne dla promieni padających na cienką soczewkę pod małymi kątami y x f = F G A B C D E x y f F h h

13

14 l okular x obiektyw y x d F ob F ok F ok F ob obraz w mikroskopie P = l d f ob f ok

15 Wśród wielu zastosowań soczewek jest jedno urządzenie, a właściwie narząd, w którym soczewka pełni bardzo ważną rolę, jest nim o k o l u d z k i e

16 Siatkówka ma dwa rodzaje zakończeń układu nerwowego: Pręciki, które nie są czułe na barwę, ale 1000 razy czulsze na światło od czopków, i wspomniane czopki, które są czułe na barwę. Dlatego przy intensywnym świetle widzimy wszystko w kolorach a wieczorem szare Budowa oka jest przedstawiona na rysunku. Dla naszych rozważań najistotniejszymi elementami są: soczewka o zmiennej ogniskowej i siatkówka, na której powstają obrazy przedmiotów

17 Konstrukcja obrazu na siatkówce oka (na rysunkach nie została zachowana proporcja między odległością przedmiotu od soczewki oka, a odległością siatkówki od soczewki oka.) Załóżmy, że gdy przedmiot jest blisko, jego obraz powstaje na siatkówce siatkówka Gdyby przedmiot się oddalił, a ogniskowa soczewki oka nie uległa zmianie, obraz powstałby przed siatkówką i widzielibyśmy go niewyraźnie.

18 Obraz przedmiotu na siatkówce jest odwrócony, co wynika z wcześniejszych rozważań. Dlatego niemowlę widzi świat postawiony na głowie. Później mózg człowieka uczy się widzieć prawidłowo obraz poprzez jego odwrócenie.

19 Dlatego podczas oddalania przedmiotu od oka ogniskowa soczewki oka musi się zwiększyć, czyli soczewka musi zmniejszyć swoją wypukłość. siatkówka F F Zmianę ogniskowej soczewki oka podczas zmiany odległości przedmiotu nazywamy akomodacją oka

20 Odległość przedmiotu od soczewki przy której soczewka oka przyjmuje swój naturalny kształt, a obraz powstaje na siatkówce, nazywamy odległością dobrego widzenia. Dla zdrowego oka wynosi ona d=25cm. Dlatego podczas czytania, w takiej odległości zaleca się trzymanie książki

21 Krótkowzroczność Jak z nazwy wynika, krótkowidz widzi dobrze przedmioty znajdujące się w małej odległości, a przedmioty odległe-nieostro. Przy oglądaniu bliskich przedmiotów ogniskowa soczewki oka jest mała. Podczas oddalania przedmiotów, aby obraz na siatkówce był ostry, ogniskowa soczewki oka musi odpowiednio wzrastać ( akomodacja ). Jeśli tak się nie stanie obraz powstanie przed siatkówką. W celu zwiększenia ogniskowej, należy umieścić przed okiem soczewkę rozpraszającą o tak dobranej ogniskowej, aby zdolność skupiająca układu dwóch soczewek, ocznej i tej dodatkowej, pozwoliła na otrzymanie ostrego obrazu na siatkówce.

22 siatkówka Podczas oddalania przedmiotu, jego obraz powstał jeszcze na siatkówce, gdyż ogniskowa soczewki oka odpowiednio wzrosła (wystąpiła prawidłowa akomodacja oka). Podczas dalszego zwiększania odległości przedmiotu, ogniskowa soczewki oka nie wzrosła już w wystarczający sposób. Obraz powstał przed siatkówką i był nieostry.

23 Krótkowzroczność -to zbyt duża zdolność skupiająca soczewki oka (lub wydłużona gałka oczna) w wyniku czego obrazy odległych przedmiotów powstają przed siatkówką. Korygujemy ją za pomocą soczewek rozpraszających.

24 siatkówka

25 Zdrowe oko krótkowidz Krótkowidz po korekcji za pomocą szkieł Tak widzi krótkowidz

26 Dalekowzroczność Dalekowidz, jak z nazwy wynika, widzi dobrze przedmioty znajdujące się w dużej odległości, a przedmioty bliskie-nieostro. Przy oglądania dalekich przedmiotów ogniskowa soczewki oka jest duża. Podczas zbliżania przedmiotów, aby obraz na siatkówce był ostry, ogniskowa soczewki oka musi odpowiednio maleć ( akomodacja ). Jeśli tak się nie stanie obraz powstanie za siatkówką. W celu zmniejszenia ogniskowej, należy umieścić przed okiem soczewkę skupiającą o tak dobranej ogniskowej, aby zdolność skupiająca układu dwóch soczewek, ocznej i tej dodatkowej, pozwoliła na otrzymanie ostrego obrazu na siatkówce.

27 siatkówka

28 Dalekowzroczność -to zbyt mała zdolność skupiająca soczewki oka (lub spłaszczona gałka oczna), w wyniku czego obrazy bliższych przedmiotów powstają za siatkówką. Korygujemy za pomocą soczewek skupiających

29 siatkówka Podczas zbliżania przedmiotu, jego obraz powstał jeszcze na siatkówce, gdyż ogniskowa soczewki oka odpowiednio zmalała. (wystąpiła prawidłowa akomodacja oka). Podczas dalszego zmniejszania odległości przedmiotu, ogniskowa soczewki oka nie zmalała już w wystarczający sposób. Obraz powstał za siatkówką i był nieostry.

30 Zdrowe oko dalekowidz Dalekowidz po korekcji za pomocą szkieł Tak widzi dalekowidz

31 Soczewka Fresnela (soczewka schodkowa, soczewka pierścieniowa) - skonstruowana w 1822 roku przez Augustina-Jeana Fresnela soczewka składająca się z koncentrycznych pierścieni będących pocienionymi fragmentami soczewki. Często zbudowana jest z dwóch warstw rozpraszającego kolimatora i skupiającego kolektora. Takie soczewki wykorzystuje się m.in. w foliogramach i rzutnikach. W dużych reflektorach czasem zewnętrzne pierścienie wykonuje się jako pierścienie odbijające. Fresnel przyznał pierwszeństwo wynalazku Georgesowi Buffonowi, który opisał ją w swojej Historii naturalnej. Pomysł taki podał także David Brewster w 1811 roku. Stosowana jest w reflektorach i latarniach morskich.

32 Porównanie grubości soczewek: Fresnela (1) i tradycyjnej (2) o takich samych ogniskowych

33 Soczewka starego reflektora latarni morskiej Stilo w muzeum w latarni Reozewi

34 KONIEC
