1 Politechnika Poznańska Wydział Budowy Maszyn i Zarządzania Mechanika i Budowa Maszyn Projekt: Metoda elementów skończonych Prowadzący: dr hab. Tomasz STRĘK prof. nadzw. Autorzy: Rafał Jancy Mikołaj Malicki Adrian Dąbrowicz

2 Spis treści Przepływ ciepłą przez aluminiowy kubek... 3 Badany element... 3 Nadanie materiału... 3 Warunki brzegowe... 4 Parametry badania... 5 Siatka elementów skończonych Otrzymane wyniki:... 6 Porównanie ugięć płaskownika, teownika i ceownika Modele 3D... 7 Badanie:... 8 Wybranie odpowiedniego badania Importowanie modelu z Inventora do Comsola... 8 Podział na elementy skończone Wyniki badań: Płaskownik: Teownik: Ceownik: Analiza wyników i wnioski: Przepływ wody przez kolanko: Badany element Rodzaj badania: Przeprowadzone badanie Model siatki: Wyniki i wnioski: Analiza opływu lokomotywy: Badany element Rodzaj badania: Przeprowadzone badanie Model siatki: Wyniki i wnioski:... 20

3 Przepływ ciepłą przez aluminiowy kubek Badany element. Badanym elementem jest aluminiowy kubek, model został wykonany w programie Inventor i przeniesiony został do programu Comsol. Badanie pokazuje w jaki sposób nagrzewa się kubek aluminiowy w przypadku przepływu ciepła od spodu. Rysunek 1 Badany element Nadanie materiału W pierwszej kolejności określamy materiał kubka, by dobrze pokazać przepływ ciepła przyjmujemy, że jest to aluminium.

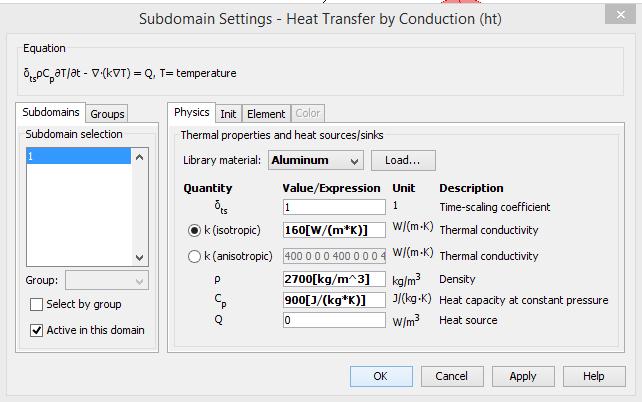

4 Rysunek 2 Przyjęty materiał Warunki brzegowe Po przyjęciu i zatwierdzeniu materiału przyjmujemy warunki brzegowe. W badaniu zakładamy ze powierzchnia kubka nagrzewa się od spodu do temperatury 400K (około 130*) a cały element umiejscowiony jest w powietrzu w temperaturze pokojowej 293K. Rysunek 3 Warunki na spodzie kubka Rysunek 4 Pozostałe elementy kubka

5 Parametry badania Dodatkowo w celu lepszego ukazania przepływu ciepła przez element zmieniliśmy czas trwania badania na znacznie większy niż był początkowo ustawiony. Siatka elementów skończonych. Rysunek 5 Zwiększenie czasu przepływu ciepła Rysunek 6 Siatka elementów skończonych Badany przedmiot podzieliliśmy na elementów. Większa liczba elementów była by nie potrzebna ze względu na to, iż wyniki nie będą dużo bardziej dokładne a czas symulacji byłby znacznie dłuższy.

6 Otrzymane wyniki: Rysunek 7 Przepływ ciepła przez kubek Jak widać na rysunku 7 kubek jest bardzo gorący w miejscu gdzie styka on się z powierzchnią grzewczą, następnie temperatura ta spada wraz z oddalaniem się od spodu kubka. Można także zaobserwować, że badany element w miejscu uchwytu prawię w ogóle sie nie nagrzał. Tego typu badania mogę posłużyć w badaniu przepływu ciepła przez różne materiały. Dzięki analizie ciepła instytutów może w łatwy sposób usprawnić swoje wyroby a także wiedzieć kiedy dany element może zostać uszkodzony i nie zdatny do dalszej eksploatacji.

7 Porównanie ugięć płaskownika, teownika i ceownika. Modele 3D Przeprowadzone badanie ma na celu pokazanie w jaki sposób ugną się belki o różnych przekrojach gdy bedą wykonane z tego samego materiału i gdy będzie na nie działała ta sama siła. W programie Inventor 2015 wykonaliśmy modele 3 belek. Rysunki od 1 do 3 przedstawiają modele 3D wykonane w Inventorze. Rysunek 8 Model płaskownika Rysunek 9 Model Teownika Rysunek 10 Model ceownika

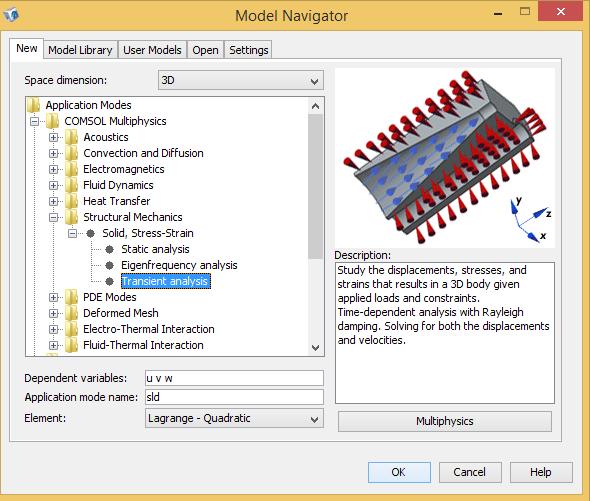

8 Wszystkie modele zostały wykonane zgodnie z normami w ten sposób ze działająca siła będzie w każdym przypadku działała na tą samą powierzchnie (40mmx1000mm). Badanie: Badanie zostało wykonane dla 3 elementów w jednakowy sposób dlatego przedstawimy tu tylko jeden badany element. Wybranie odpowiedniego badania. Rysunek 11 Wybór badania Importowanie modelu z Inventora do Comsola Rysunek 12 Wczytanie modelu

9 Rysunek 13 Określenie materiału belki Materiał belek określiliśmy jako stal węglowa, każdy z przypadków jest badany dla tego samego materiału Rysunek 14 Warunki brzegowe Każda balka została przytwierdzona nieruchomo z jednej strony a następnie obciążona naciskiem 2000[N/m^2] siła została skierowana w sposób w jaki działają siły w normalnym użytkowaniu belek. Rysunek 15 Obciążenie

10 Podział na elementy skończone Po zadaniu belce odpowiednich właściwości, obciążeń i utwierdzeń, badane materiały zostały podzielone na odpowiednią liczbę elementów skończonych. W naszym przypadku jest to 7055 elementów. Mniejsza liczba elementów wpływa na wynik, jednak większa liczba elementów sprawia ze czas na otrzymanie wyników znacznie się wydłuża. Wyniki badań: Płaskownik: Rysunek 16 wygenerowana siatka Rysunek 17 Ugięcie płaskownika

11 Teownik: Rysunek 18 Ugięcie teownika Ceownik: Rysunek 19 Ugięcie Ceownika Analiza wyników i wnioski: Jak widać na załączonych rysunkach ugięcie każdej z belek różni się od siebie najbardziej ugiął się płaskownik najmniej zań teownik. Różnica ugięć w przypadku tych 2 elementów jest aż 1000razy większa co za tym idzie łatwo można odpowiedzieć sobie na pytanie który element jest bardziej wytrzymały. Metoda MES w tym przypadku pokazała nam jak w łatwy sposób można badać zachowanie się różnego rodzaju konstrukcji. Dzięki szybkiemu badaniu wiemy jaki element można zastosować w danym momencie i jak on się zachowa w trakcie pracy.

12 Przepływ wody przez kolanko: Badany element Badanym elementem jest kolanko w którym przepływa woda. Badanie ma na celu sprawdzenia w jaki sposób przepływa woda w kolanku oraz jak zachowuje się ta sama ciecz w przypadku gdy kolanko jest zapchane. na rysunku 1 przedstawiono podglądowo badany element. Rysunek 20 Badany element Rodzaj badania: Rysunek 21 Wybrana opcja badania W tym badaniu wybraliśmy przepływ cieczy przez model 2D. badany model został wykonany jako linie w programie Comsol.

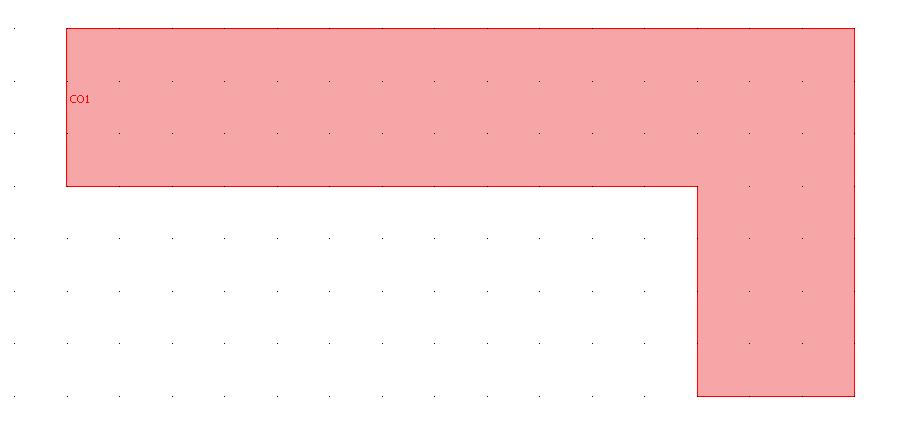

13 Przeprowadzone badanie Rysunek 22 kolanko Przedstawiony wyżej model został wykonany jako model poglądowy po jego narysowaniu ustawiliśmy warunki brzegowe (rysunek 4) w ten sposób ze z jednej strony ciecz wpływa a z 2 wypływa, wszystkie inne krawędzie to ściany w których ciecz porusza się bez poślizgu. Rysunek 23 Wejście Rysunek 24 Ściany

14 Rysunek 25 Więcej ścian Model siatki: Rysunek 26 Wygenerowana siatka Siatka składa się z 766 elementów z powodu ze jest to model 2D jest ich znacznie mniej niz w przypadku modeli 3D.

15 Wyniki i wnioski: Rysunek 27 Przepływ przez kolanko w warunkach normalnych Rysunek 28 Przepływ przez zapchane kolanko Jak widać na powyższych rysunkach przepływ przez zapchane kolanko wprawia, iż ciecz w tym miejscu płynie znacznie szybciej i posiada większe ciśnienie, tego typu zjawisko wykorzystuje się w że zwężkach Ventruriego. Badania tego typu mogę pomóc w odnalezieniu optymalnych średnic w rurkach, dzięki temu zakłady produkujące różnego rodzaju armatki wodne mogę produkować coraz to bardziej wydajne produkty.

16 Analiza opływu lokomotywy: Badany element Badanym elementem jest lokomotywa DE500, która przeznaczona jest do ciężkiego tranportu oraz na usługi pociągów towarowych. Rysunek 29 Zdjęcie badanego elementu Rysunek 2 Dokładny model CAD badanego elementu

17 Rysunek 3 Uproszczony model zastosowany w analizie Rodzaj badania: Rysunek 4 Wybrana opcja badania

18 Badanie to zostało przeprowadzone z użyciem modułu Fluid Dynamics Incompressible Navier Stokes (Steady State analysis). Użyty został model 2D zaimportowany ze środowiska AutoCAD. Przeprowadzone badanie Rysunek 5 Lokomotywa w tunelu Przedstawiony wyżej model jest modelem podglądowym. Następnym krokiem było zdefiniowanie warunków początkowych (rysunek 6) oraz warunków brzegowych (rysunek 7). Lewa ściana tunelu jest wlotem powietrza o prędkości 28 m/s co odpowiada prędkości maksymalnej lokomotywy ok. 100 km/h. Natomiast prawa ściana jest wylotem powietrza. Pozostałe ściany zostały zdefiniowane jako wall.

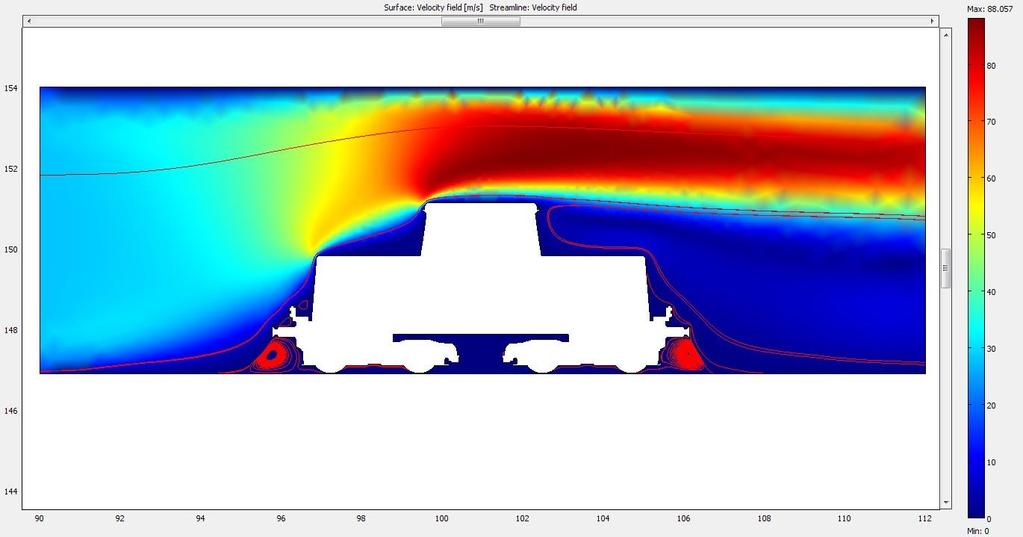

19 Rysunek 6 Warunki początkowe (Subdomain Settings) Rysunek 7 Warunki brzegowe (Linia niebieska-wlot powietrza; Linia zielona-wylot powietrza; Linie czerowne- Wall[No split] ) Model siatki: Rysunek 8 Wygenerowana siatka Siatka składa się z elementów. Liczba elementów jest taka duża ze względu na zagęszczenie siatki przy skomplikowanych częściach modelu.
