Piezorezystancyjny czujnik ciśnienia: modelowanie membrany krzemowej podstawowego elementu piezorezystancyjnego czujnika ciśnienia

Wielkość: px
Rozpocząć pokaz od strony:

Download "Piezorezystancyjny czujnik ciśnienia: modelowanie membrany krzemowej podstawowego elementu piezorezystancyjnego czujnika ciśnienia"

Transkrypt

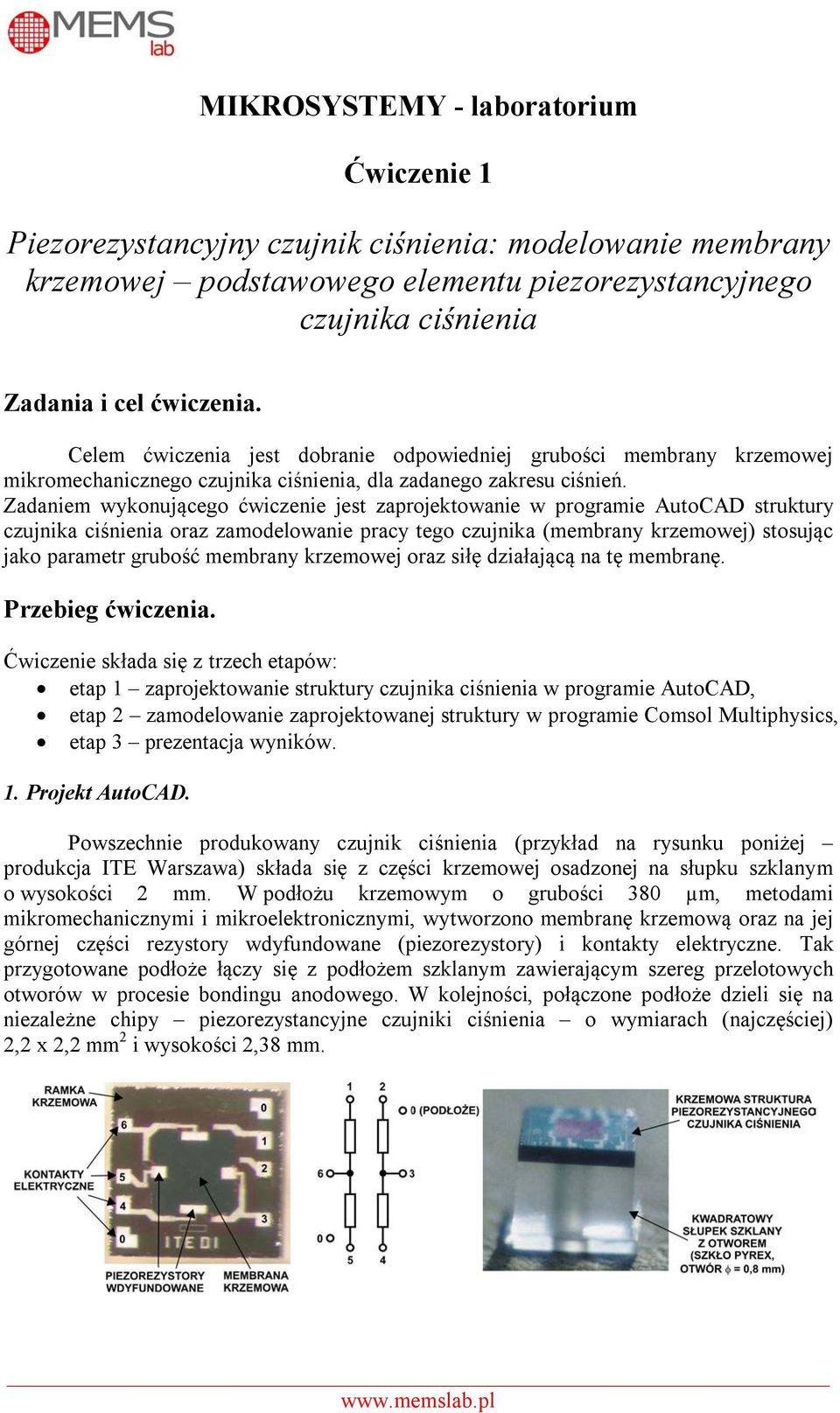

1 MIKROSYSTEMY - laboratorium Ćwiczenie 1 Piezorezystancyjny czujnik ciśnienia: modelowanie membrany krzemowej podstawowego elementu piezorezystancyjnego czujnika ciśnienia Zadania i cel ćwiczenia. Celem ćwiczenia jest dobranie odpowiedniej grubości membrany krzemowej mikromechanicznego czujnika ciśnienia, dla zadanego zakresu ciśnień. Zadaniem wykonującego ćwiczenie jest zaprojektowanie w programie AutoCAD struktury czujnika ciśnienia oraz zamodelowanie pracy tego czujnika (membrany krzemowej) stosując jako parametr grubość membrany krzemowej oraz siłę działającą na tę membranę. Przebieg ćwiczenia. Ćwiczenie składa się z trzech etapów: etap 1 zaprojektowanie struktury czujnika ciśnienia w programie AutoCAD, etap 2 zamodelowanie zaprojektowanej struktury w programie Comsol Multiphysics, etap 3 prezentacja wyników. 1. Projekt AutoCAD. Powszechnie produkowany czujnik ciśnienia (przykład na rysunku poniżej produkcja ITE Warszawa) składa się z części krzemowej osadzonej na słupku szklanym o wysokości 2 mm. W podłożu krzemowym o grubości 380 µm, metodami mikromechanicznymi i mikroelektronicznymi, wytworzono membranę krzemową oraz na jej górnej części rezystory wdyfundowane (piezorezystory) i kontakty elektryczne. Tak przygotowane podłoże łączy się z podłożem szklanym zawierającym szereg przelotowych otworów w procesie bondingu anodowego. W kolejności, połączone podłoże dzieli się na niezależne chipy piezorezystancyjne czujniki ciśnienia o wymiarach (najczęściej) 2,2 x 2,2 mm 2 i wysokości 2,38 mm.

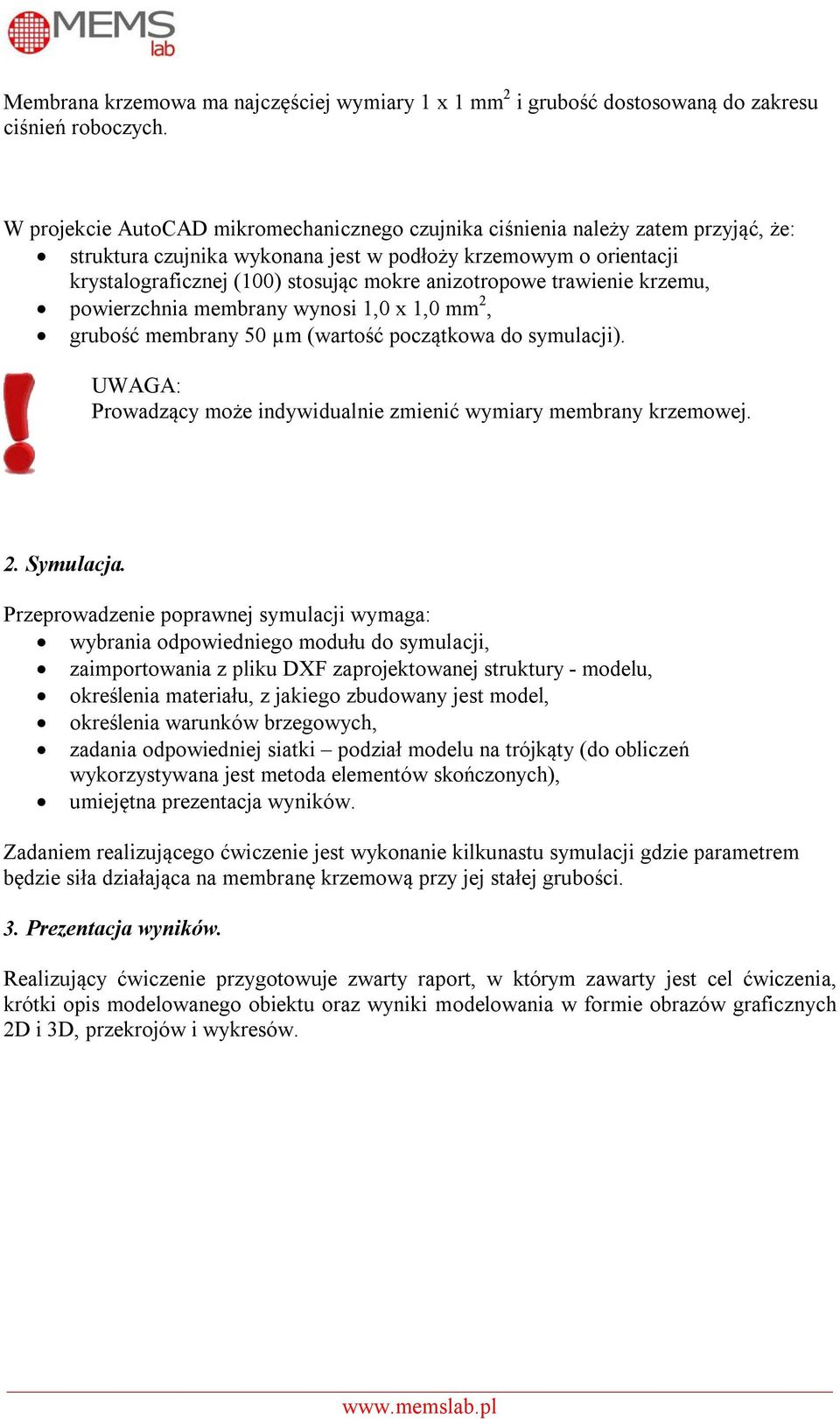

2 Membrana krzemowa ma najczęściej wymiary 1 x 1 mm 2 i grubość dostosowaną do zakresu ciśnień roboczych. W projekcie AutoCAD mikromechanicznego czujnika ciśnienia należy zatem przyjąć, że: struktura czujnika wykonana jest w podłoży krzemowym o orientacji krystalograficznej (100) stosując mokre anizotropowe trawienie krzemu, powierzchnia membrany wynosi 1,0 x 1,0 mm 2, grubość membrany 50 µm (wartość początkowa do symulacji). UWAGA: Prowadzący może indywidualnie zmienić wymiary membrany krzemowej. 2. Symulacja. Przeprowadzenie poprawnej symulacji wymaga: wybrania odpowiedniego modułu do symulacji, zaimportowania z pliku DXF zaprojektowanej struktury - modelu, określenia materiału, z jakiego zbudowany jest model, określenia warunków brzegowych, zadania odpowiedniej siatki podział modelu na trójkąty (do obliczeń wykorzystywana jest metoda elementów skończonych), umiejętna prezentacja wyników. Zadaniem realizującego ćwiczenie jest wykonanie kilkunastu symulacji gdzie parametrem będzie siła działająca na membranę krzemową przy jej stałej grubości. 3. Prezentacja wyników. Realizujący ćwiczenie przygotowuje zwarty raport, w którym zawarty jest cel ćwiczenia, krótki opis modelowanego obiektu oraz wyniki modelowania w formie obrazów graficznych 2D i 3D, przekrojów i wykresów.

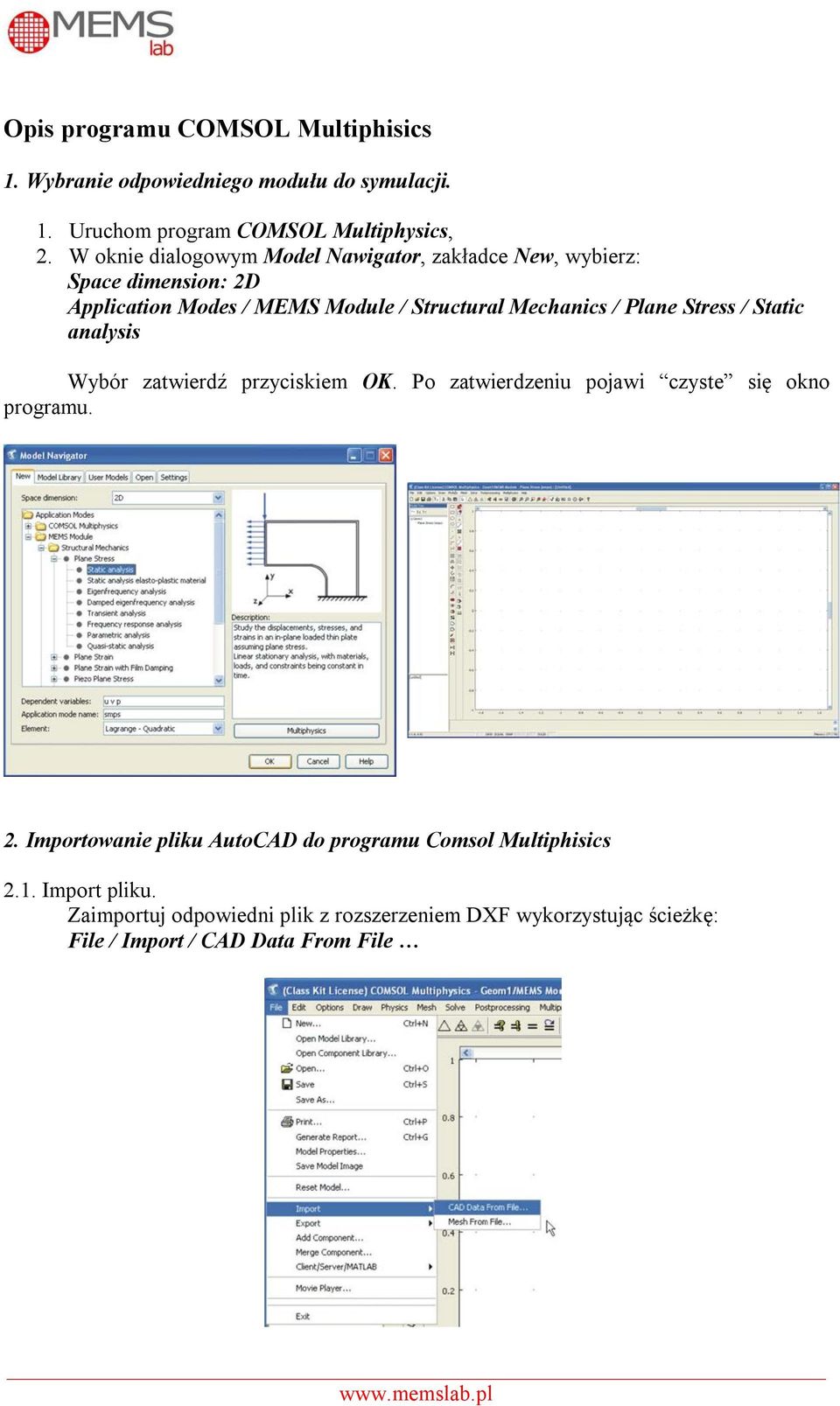

3 Opis programu COMSOL Multiphisics 1. Wybranie odpowiedniego modułu do symulacji. 1. Uruchom program COMSOL Multiphysics, 2. W oknie dialogowym Model Nawigator, zakładce New, wybierz: Space dimension: 2D Application Modes / MEMS Module / Structural Mechanics / Plane Stress / Static analysis Wybór zatwierdź przyciskiem OK. Po zatwierdzeniu pojawi czyste się okno programu. 2. Importowanie pliku AutoCAD do programu Comsol Multiphisics 2.1. Import pliku. Zaimportuj odpowiedni plik z rozszerzeniem DXF wykorzystując ścieżkę: File / Import / CAD Data From File

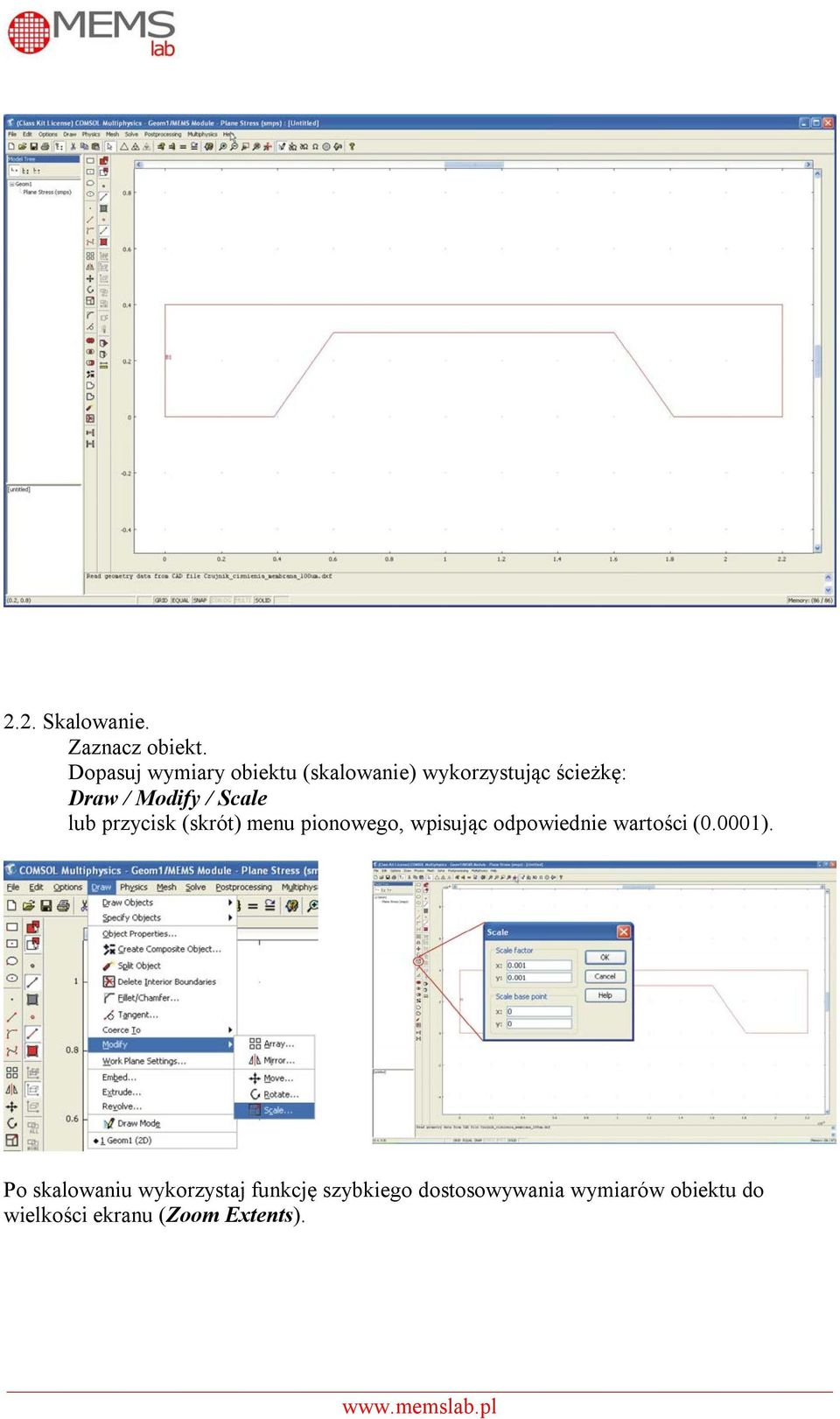

4 2.2. Skalowanie. Zaznacz obiekt. Dopasuj wymiary obiektu (skalowanie) wykorzystując ścieżkę: Draw / Modify / Scale lub przycisk (skrót) menu pionowego, wpisując odpowiednie wartości (0.0001). Po skalowaniu wykorzystaj funkcję szybkiego dostosowywania wymiarów obiektu do wielkości ekranu (Zoom Extents).

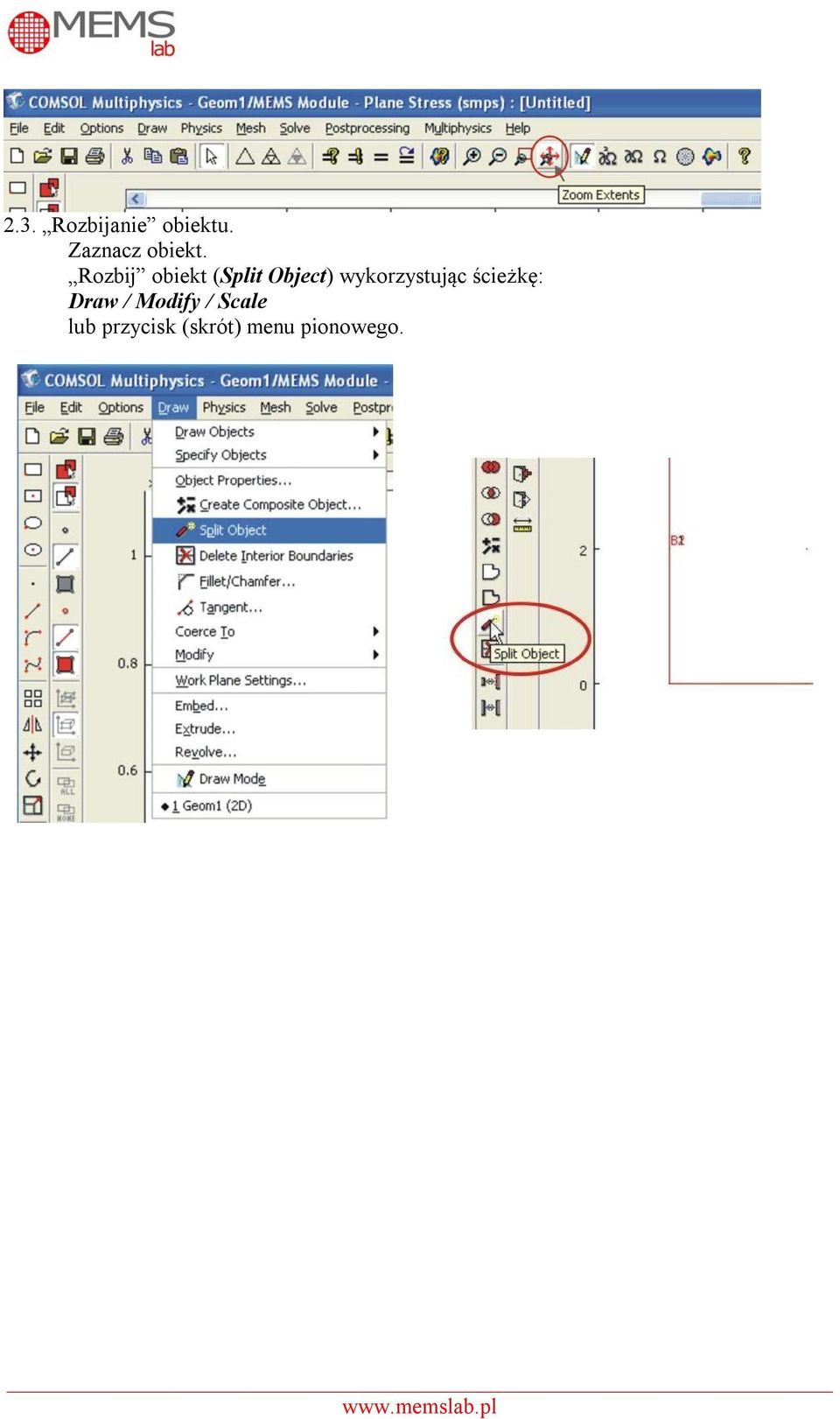

5 2.3. Rozbijanie obiektu. Zaznacz obiekt. Rozbij obiekt (Split Object) wykorzystując ścieżkę: Draw / Modify / Scale lub przycisk (skrót) menu pionowego.

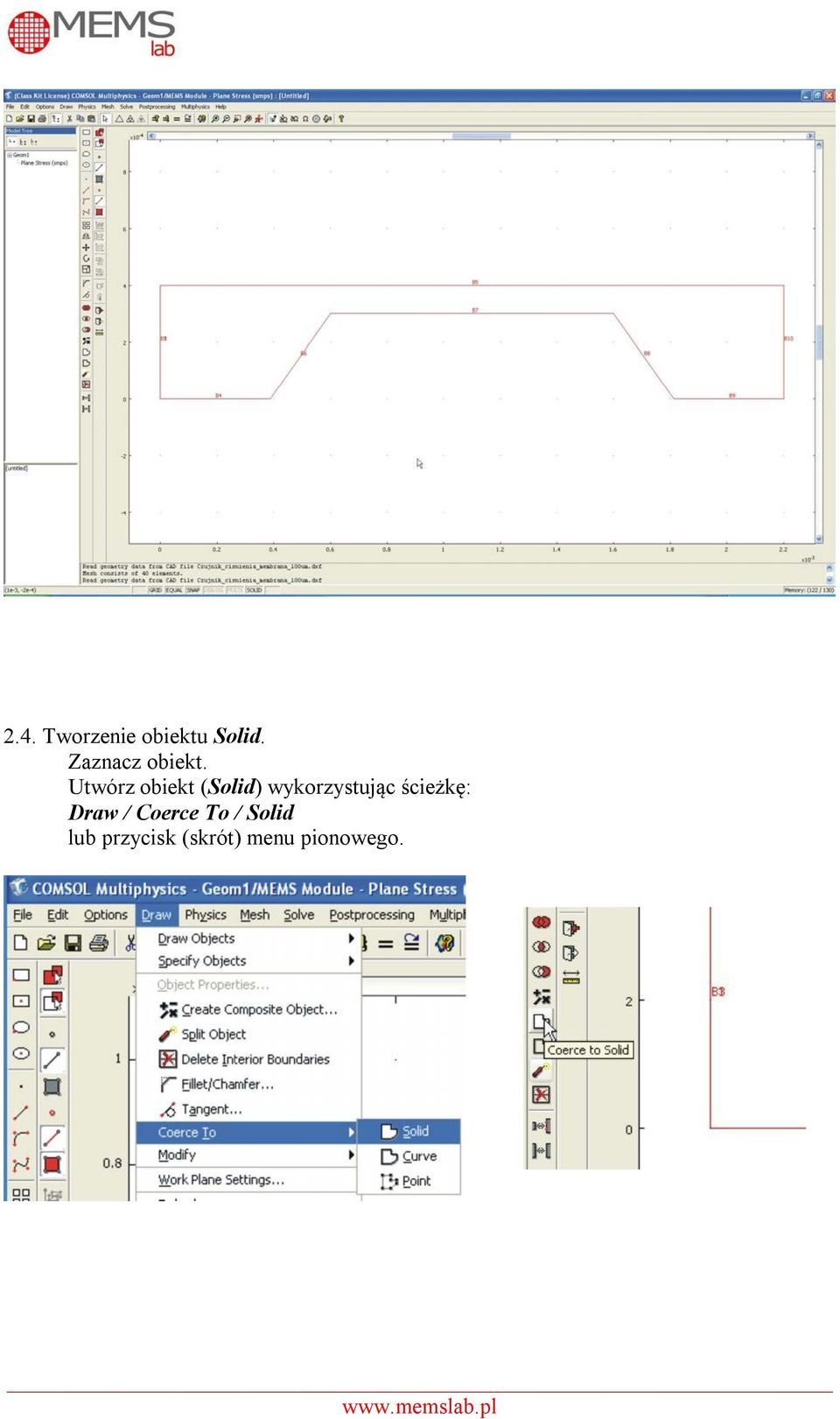

6 2.4. Tworzenie obiektu Solid. Zaznacz obiekt. Utwórz obiekt (Solid) wykorzystując ścieżkę: Draw / Coerce To / Solid lub przycisk (skrót) menu pionowego.

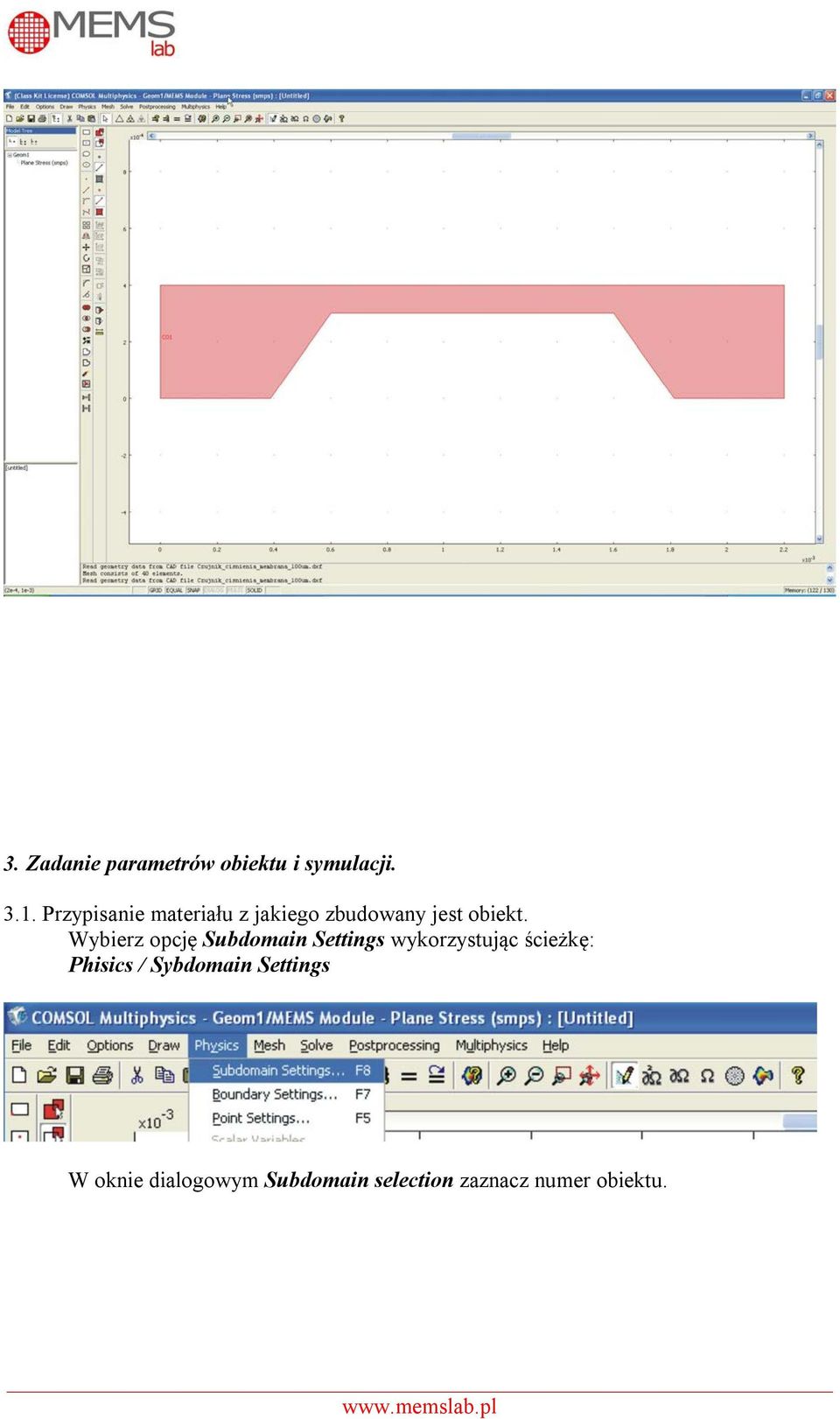

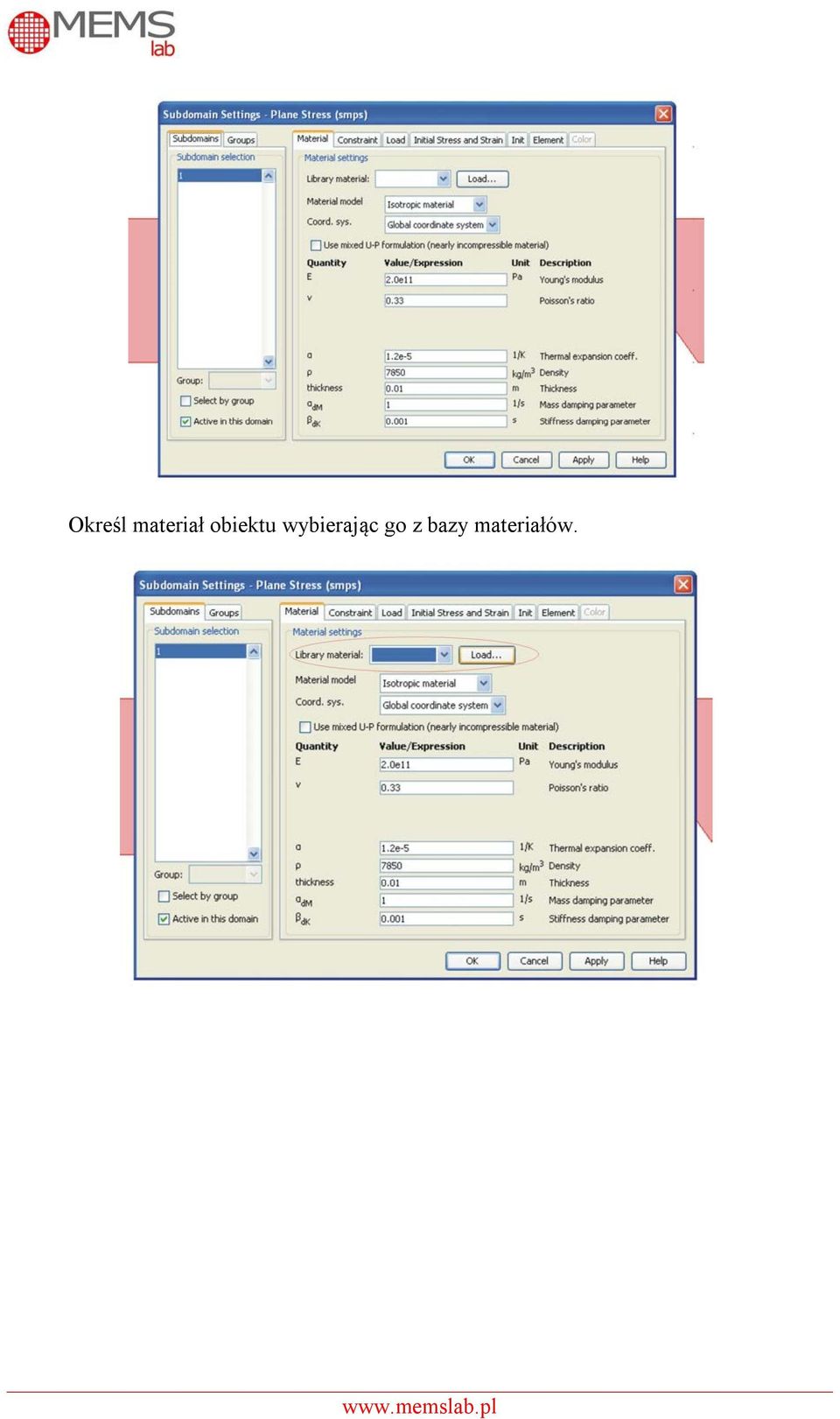

7 3. Zadanie parametrów obiektu i symulacji Przypisanie materiału z jakiego zbudowany jest obiekt. Wybierz opcję Subdomain Settings wykorzystując ścieżkę: Phisics / Sybdomain Settings W oknie dialogowym Subdomain selection zaznacz numer obiektu.

8 Określ materiał obiektu wybierając go z bazy materiałów.

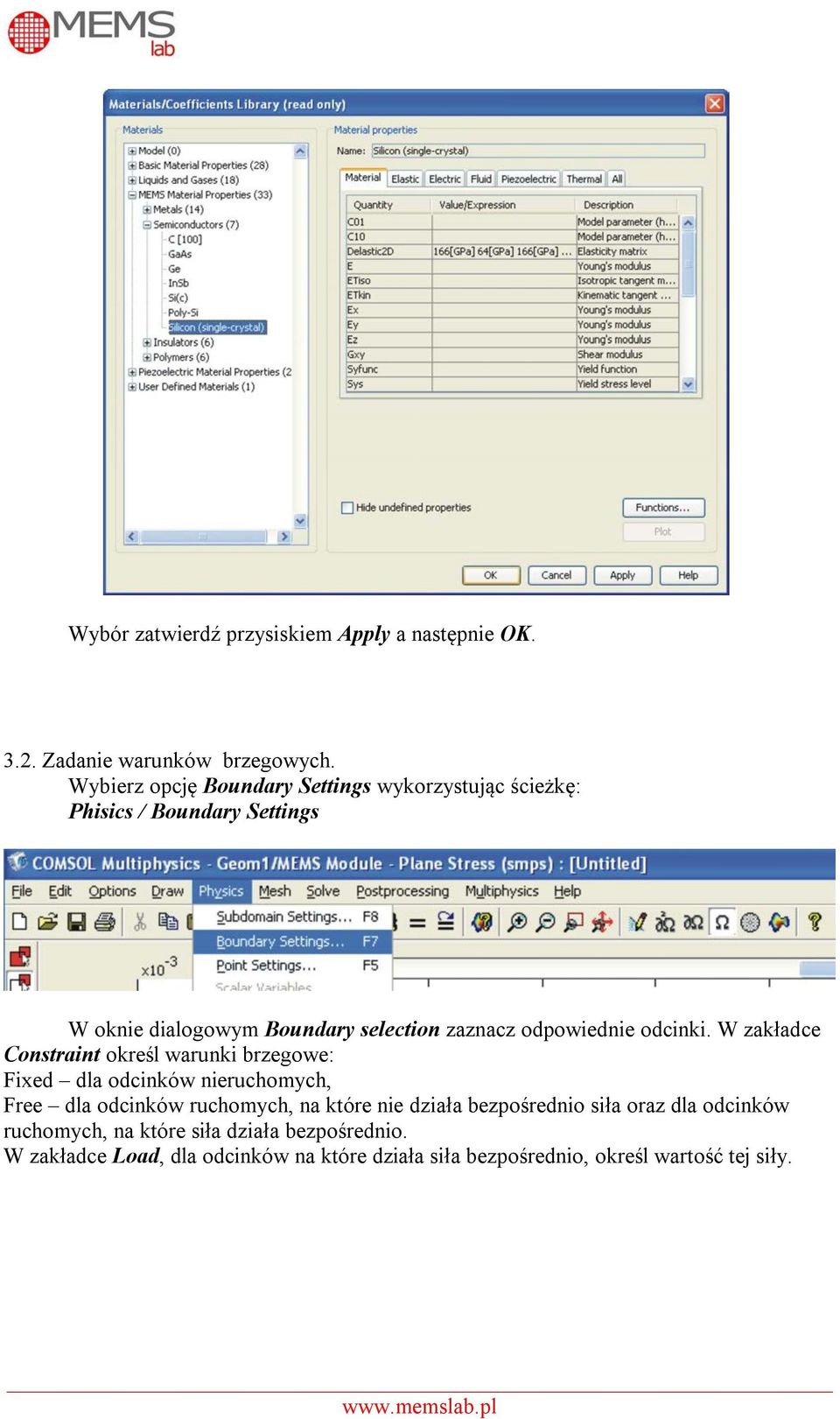

9 Wybór zatwierdź przysiskiem Apply a następnie OK Zadanie warunków brzegowych. Wybierz opcję Boundary Settings wykorzystując ścieżkę: Phisics / Boundary Settings W oknie dialogowym Boundary selection zaznacz odpowiednie odcinki. W zakładce Constraint określ warunki brzegowe: Fixed dla odcinków nieruchomych, Free dla odcinków ruchomych, na które nie działa bezpośrednio siła oraz dla odcinków ruchomych, na które siła działa bezpośrednio. W zakładce Load, dla odcinków na które działa siła bezpośrednio, określ wartość tej siły.

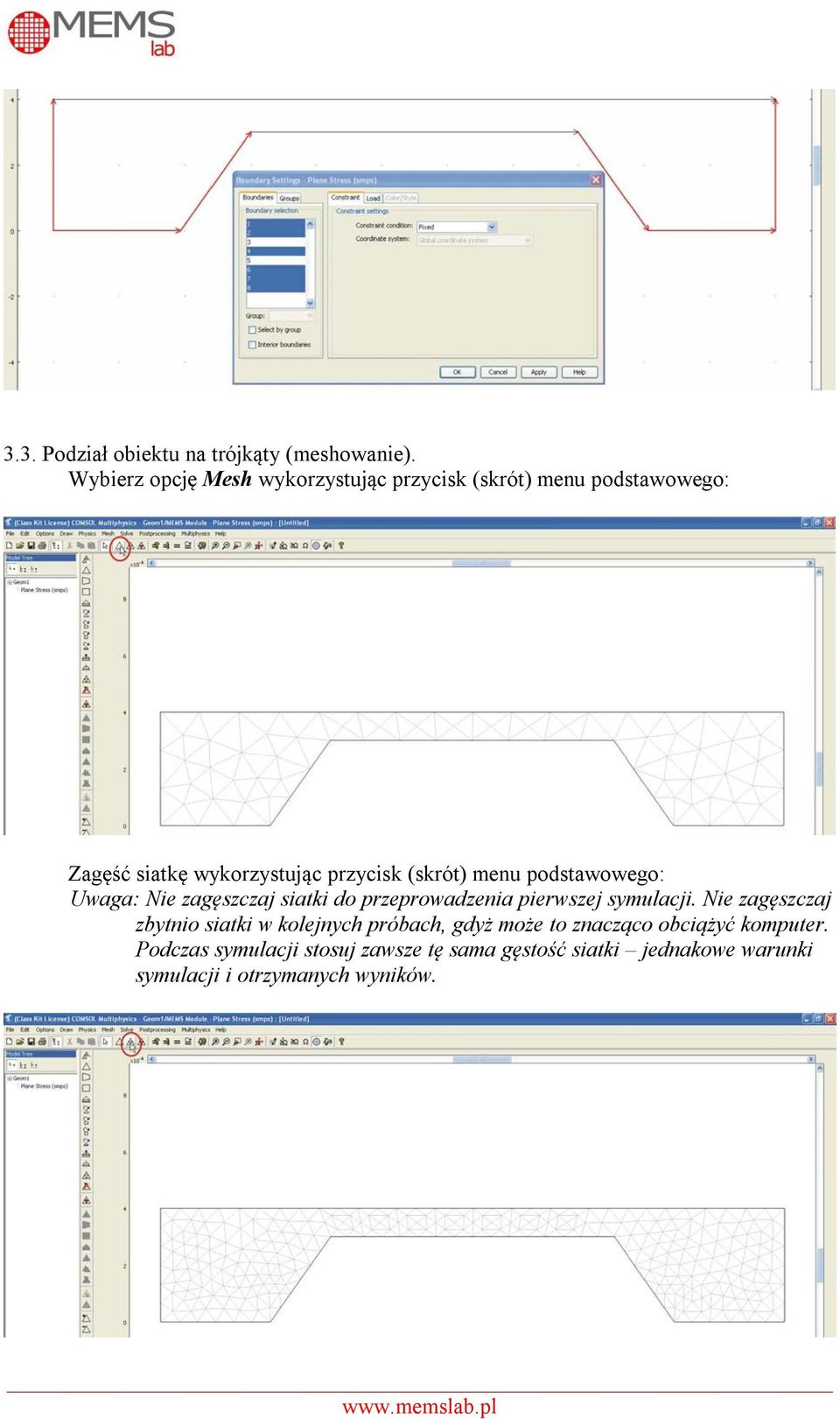

10 3.3. Podział obiektu na trójkąty (meshowanie). Wybierz opcję Mesh wykorzystując przycisk (skrót) menu podstawowego: Zagęść siatkę wykorzystując przycisk (skrót) menu podstawowego: Uwaga: Nie zagęszczaj siatki do przeprowadzenia pierwszej symulacji. Nie zagęszczaj zbytnio siatki w kolejnych próbach, gdyż może to znacząco obciążyć komputer. Podczas symulacji stosuj zawsze tę sama gęstość siatki jednakowe warunki symulacji i otrzymanych wyników.

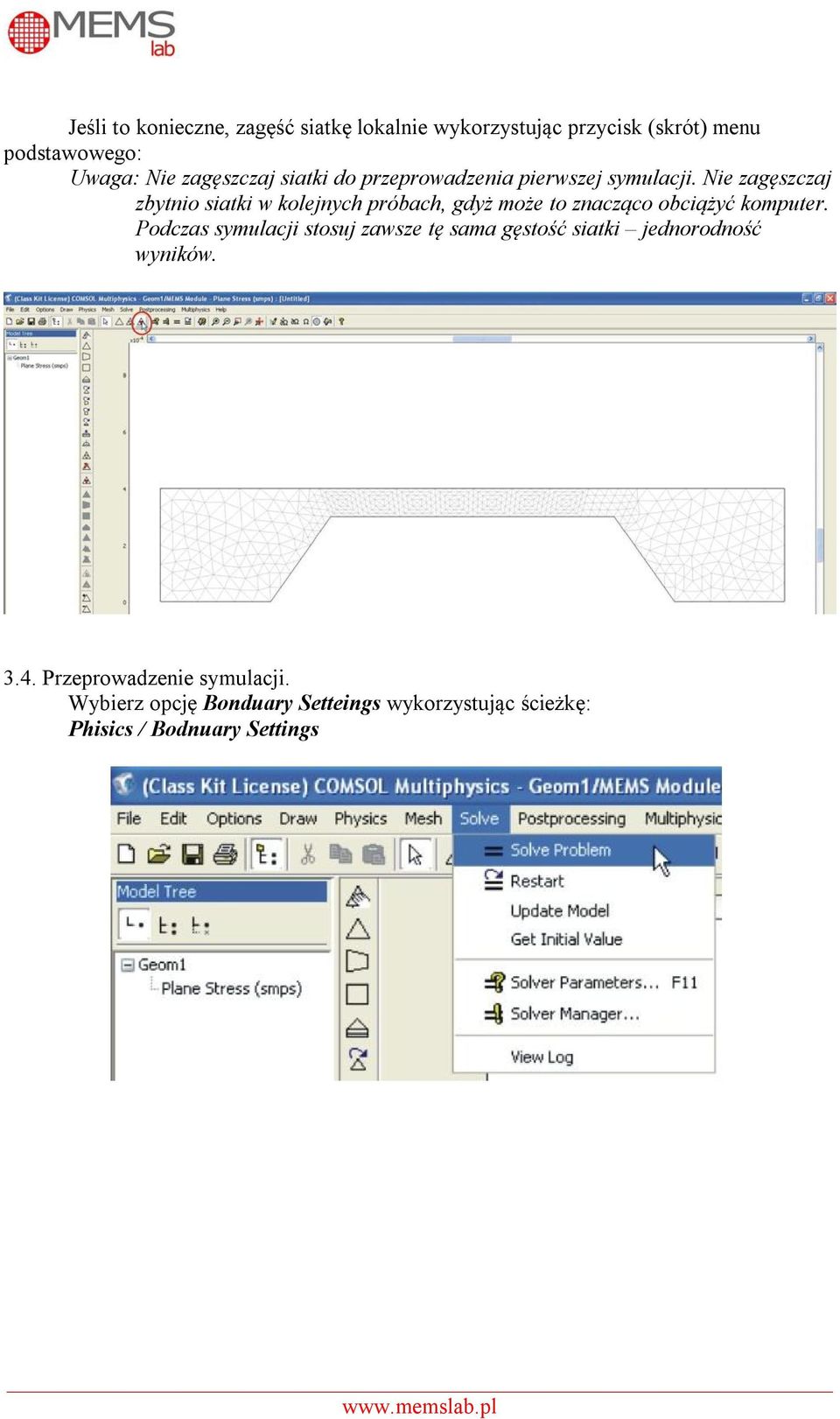

11 Jeśli to konieczne, zagęść siatkę lokalnie wykorzystując przycisk (skrót) menu podstawowego: Uwaga: Nie zagęszczaj siatki do przeprowadzenia pierwszej symulacji. Nie zagęszczaj zbytnio siatki w kolejnych próbach, gdyż może to znacząco obciążyć komputer. Podczas symulacji stosuj zawsze tę sama gęstość siatki jednorodność wyników Przeprowadzenie symulacji. Wybierz opcję Bonduary Setteings wykorzystując ścieżkę: Phisics / Bodnuary Settings

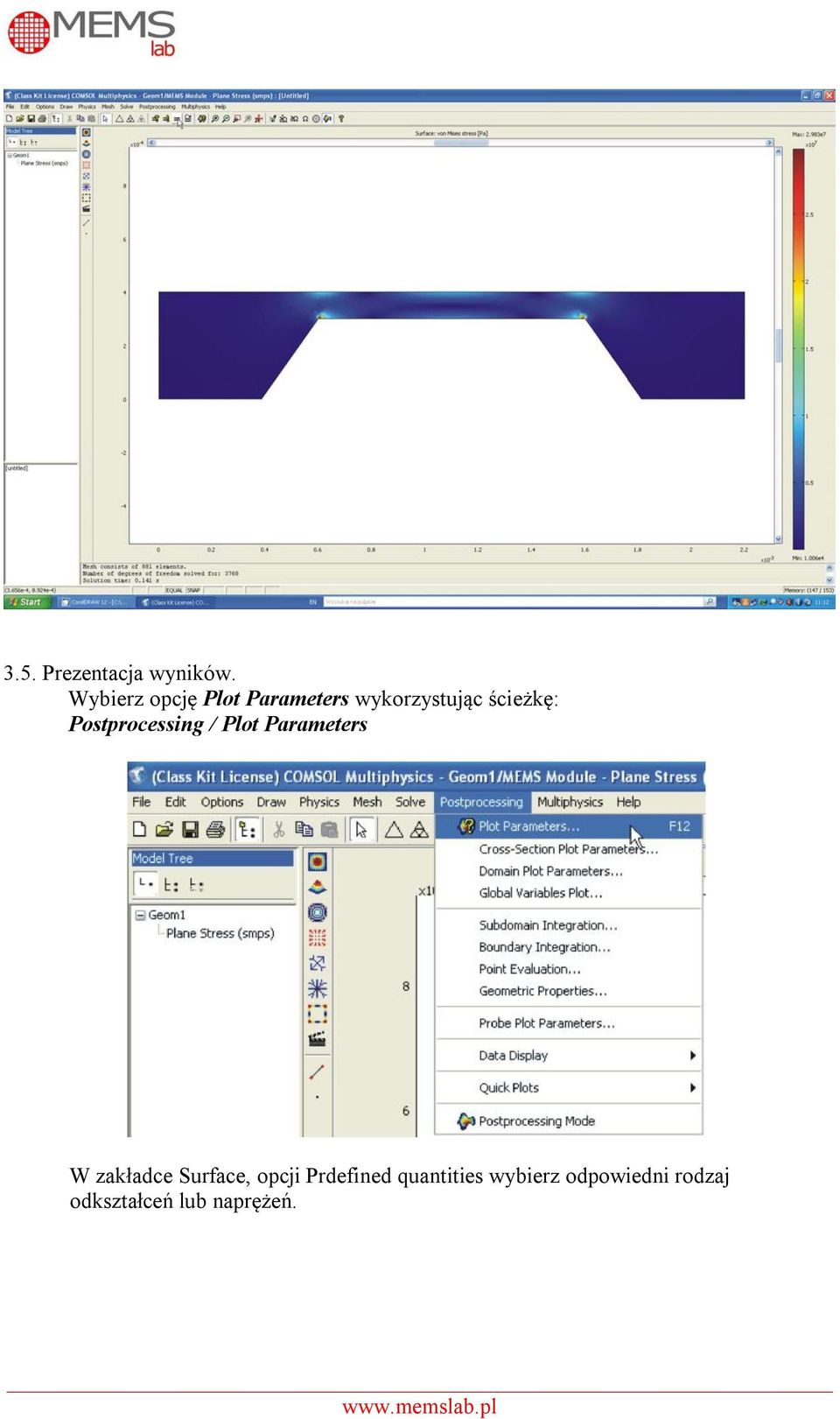

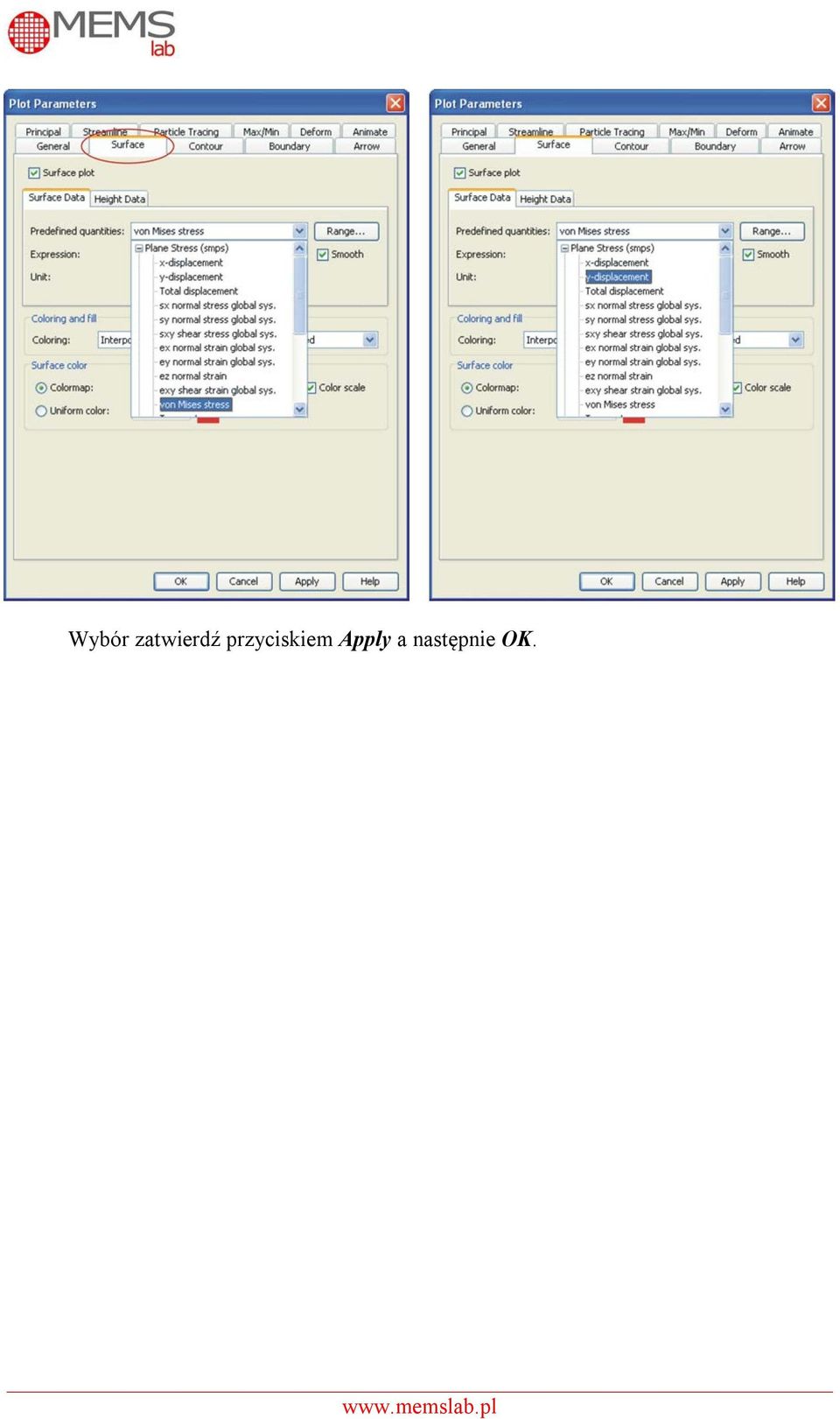

12 3.5. Prezentacja wyników. Wybierz opcję Plot Parameters wykorzystując ścieżkę: Postprocessing / Plot Parameters W zakładce Surface, opcji Prdefined quantities wybierz odpowiedni rodzaj odkształceń lub naprężeń.

13 Wybór zatwierdź przyciskiem Apply a następnie OK.

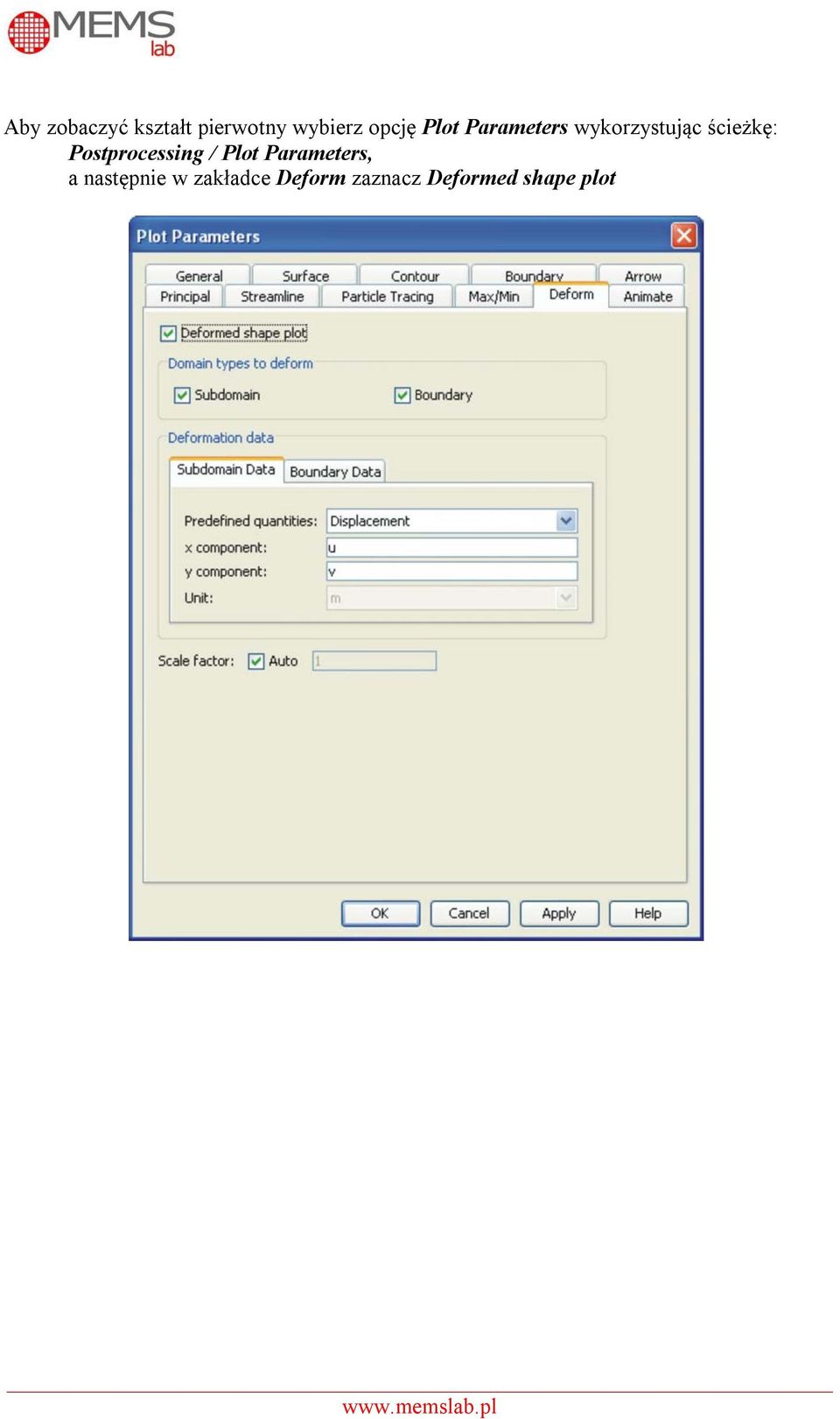

14 Aby zobaczyć kształt pierwotny wybierz opcję Plot Parameters wykorzystując ścieżkę: Postprocessing / Plot Parameters, a następnie w zakładce Deform zaznacz Deformed shape plot

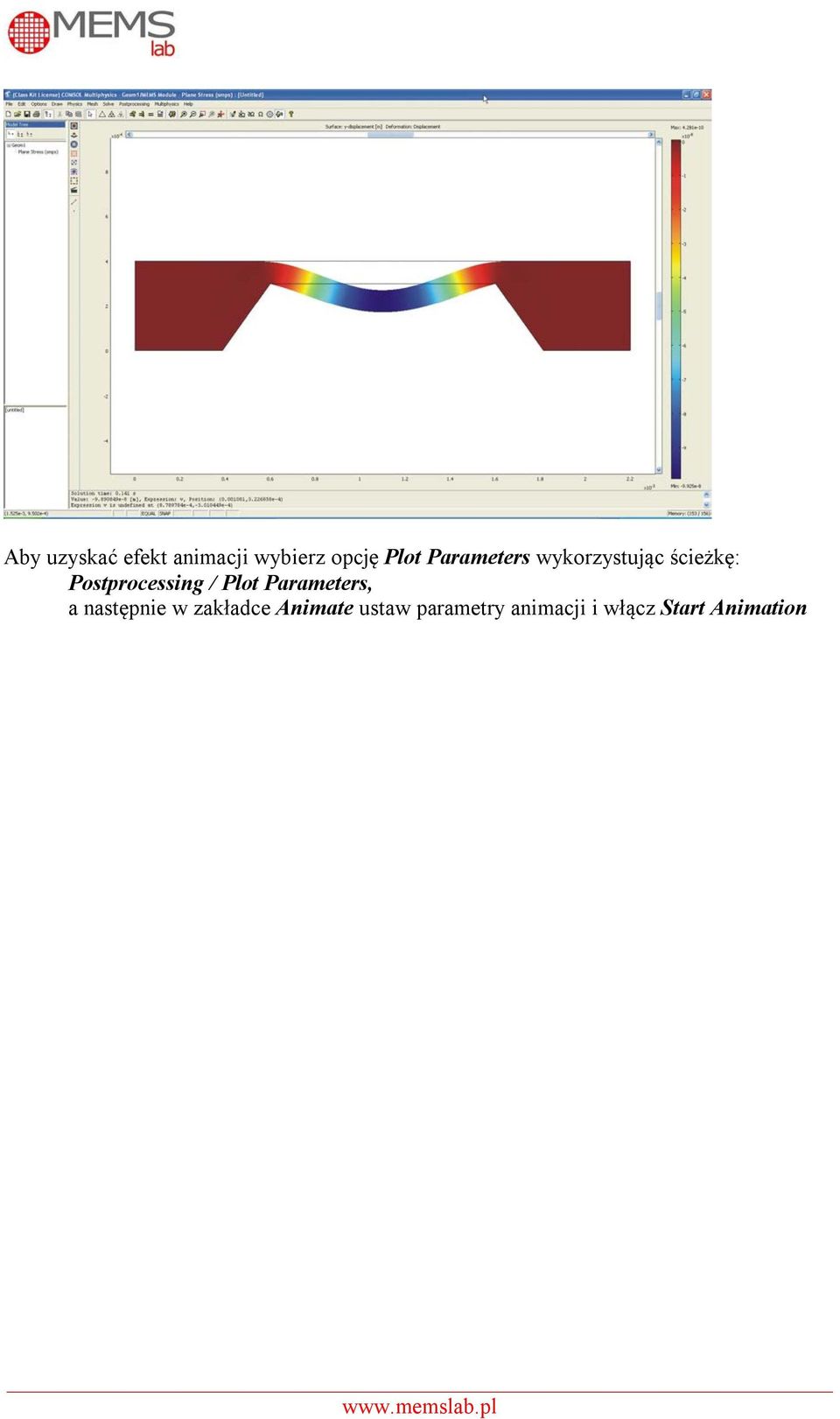

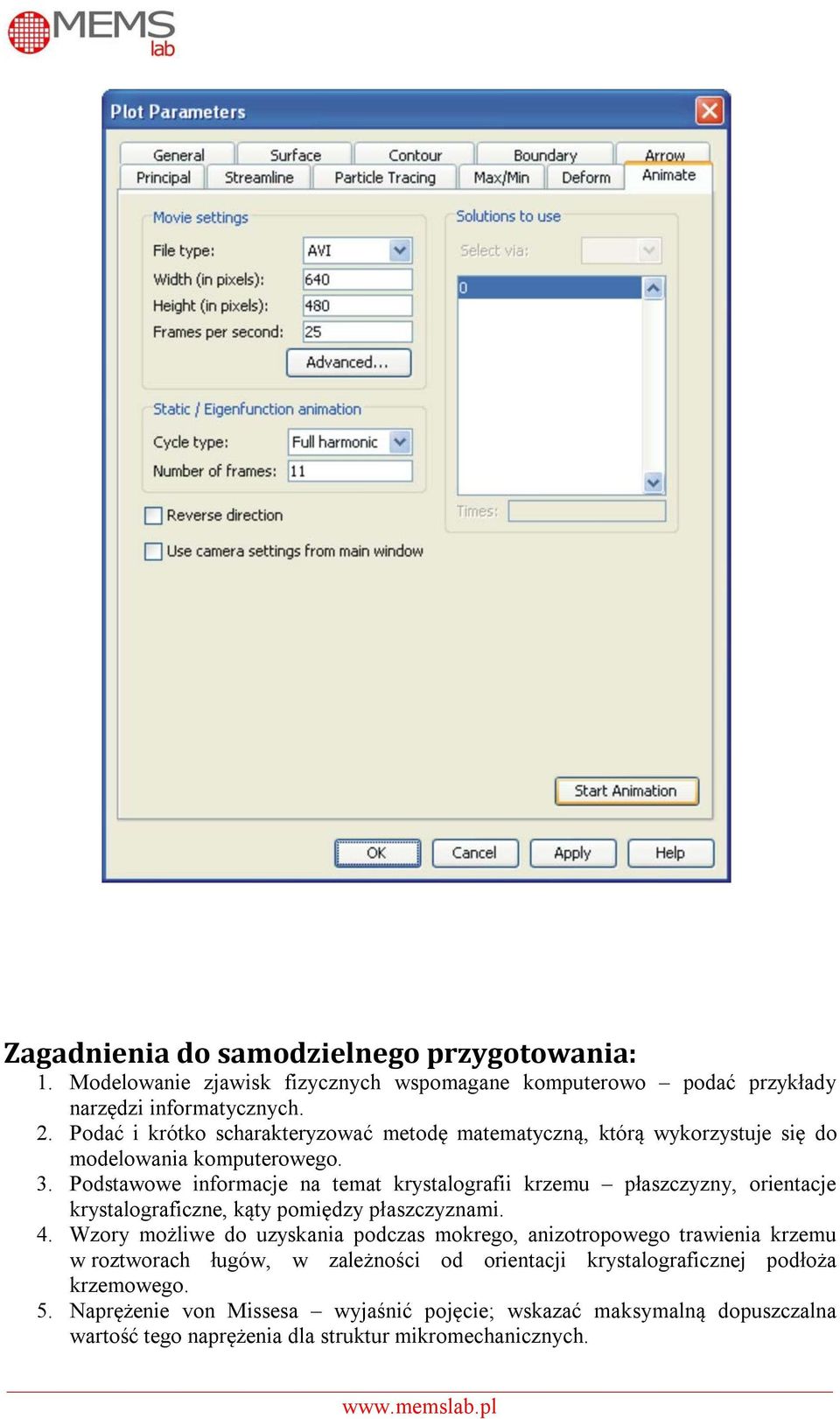

15 Aby uzyskać efekt animacji wybierz opcję Plot Parameters wykorzystując ścieżkę: Postprocessing / Plot Parameters, a następnie w zakładce Animate ustaw parametry animacji i włącz Start Animation

16 Zagadnienia do samodzielnego przygotowania: 1. Modelowanie zjawisk fizycznych wspomagane komputerowo podać przykłady narzędzi informatycznych. 2. Podać i krótko scharakteryzować metodę matematyczną, którą wykorzystuje się do modelowania komputerowego. 3. Podstawowe informacje na temat krystalografii krzemu płaszczyzny, orientacje krystalograficzne, kąty pomiędzy płaszczyznami. 4. Wzory możliwe do uzyskania podczas mokrego, anizotropowego trawienia krzemu w roztworach ługów, w zależności od orientacji krystalograficznej podłoża krzemowego. 5. Naprężenie von Missesa wyjaśnić pojęcie; wskazać maksymalną dopuszczalna wartość tego naprężenia dla struktur mikromechanicznych.
