1 KURS Rezonans magnetyczny w neuroradiologii Wrocław METODYKA BADAŃ MR KRĘGOSŁUPA I KANAŁU KRĘGOWEGO Marek SĄSIADEK Zakład Radiologii Ogólnej i Zabiegowej i Neuroradiologii Katedra Radiologii Uniwersytet Medyczny we Wrocławiu

2 TECHNIKA BADANIA MR KRĘGOSŁUPA Aparatura: - aparaty => 1,5 T o wysokich parametrach gradientów (zalecenia PLTR: amplituda gradientów >= 20 mt/m; optymalnie >= 33 mt/m); szybkość narastania gradientów optymalnie >= 100 mt/m - cewki powierzchniowe wieloelementowe (umożliwiające badanie dłuższych odcinków kręgosłupa, z wyższym stosunkiem sygnału do szumu) - stacja diagnostyczna dwumonitorowa (lub z dużym monitorem z podziałem na 2 obrazy), umożliwiająca ocenę i przetwarzanie co najmniej 2 obrazów równocześnie

3 TECHNIKA BADANIA MR KRĘGOSŁUPA Podstawowe sekwencje: sekwencja spin-echo - SE (turbo spinecho, fast spin-echo) w płaszczyznach strzałkowych - obrazy T1-zależne - obrazy T2-zależne sekwencja supresji tłuszczu - FS (T2- zależna) w płaszczyznach strzałkowych sekwencja spin-echo T2-zależna lub gradient echo - GE (T2 * -zależna) + ew. T1- zależna w płaszczyznach osiowych (poprzecznych) + ew. wieńcowych

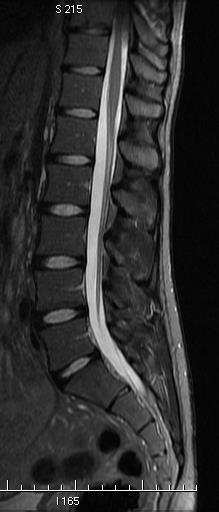

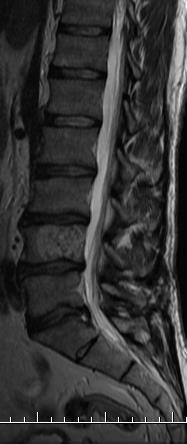

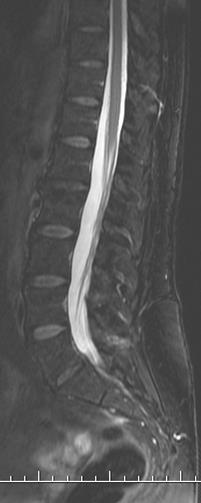

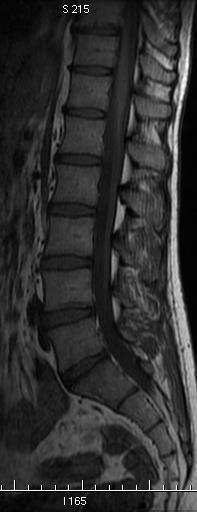

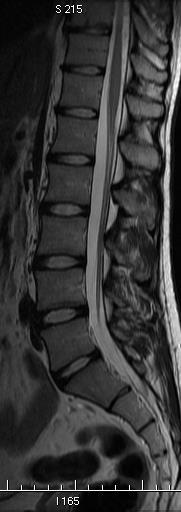

4 Podstawowe sekwencje- norma T1-sag T2-sag FS-sag

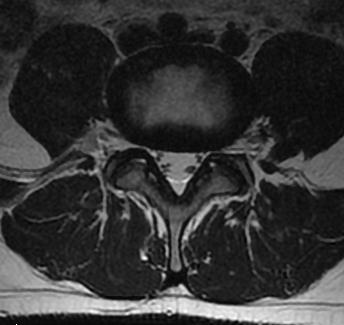

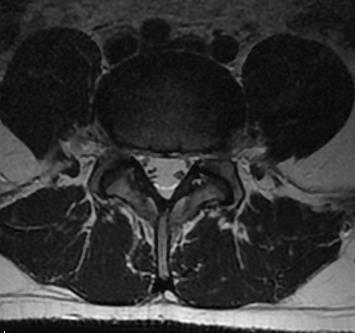

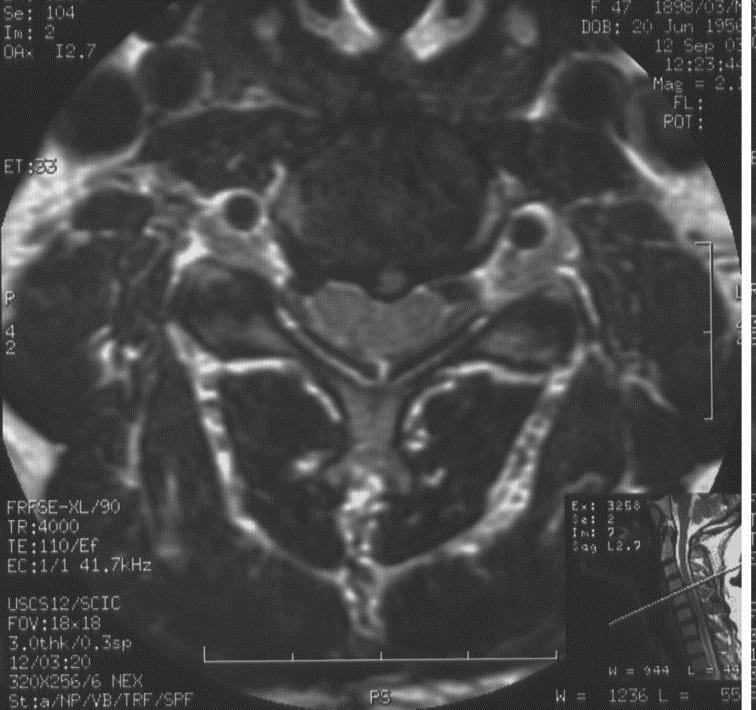

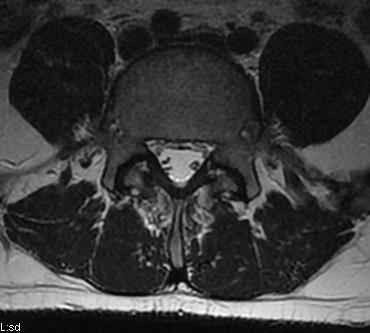

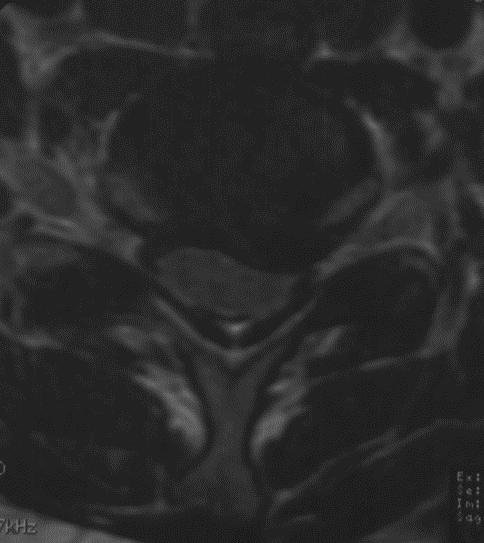

5 Podstawowe sekwencje- norma T2- axial T2- axial T2- axial

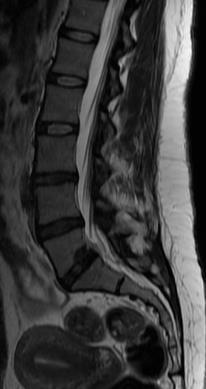

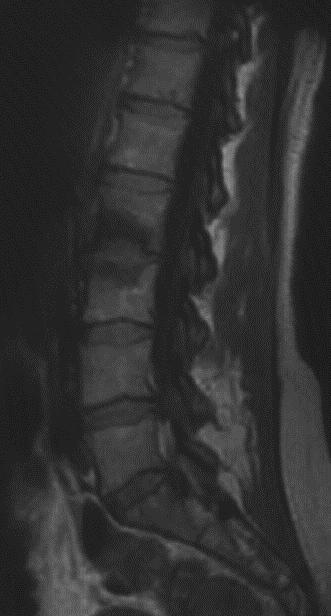

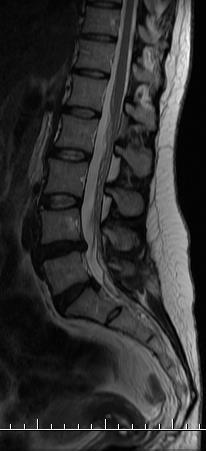

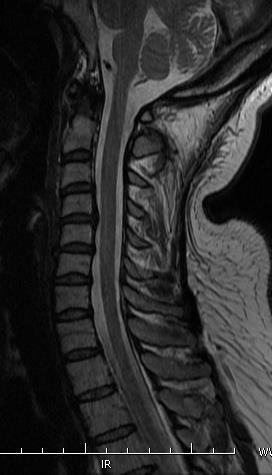

6 Podstawowe sekwencje obrazy T2-zależne ocena krążków m-kręg. choroba zwyrodnieniowa

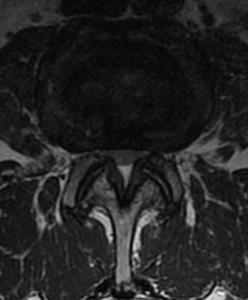

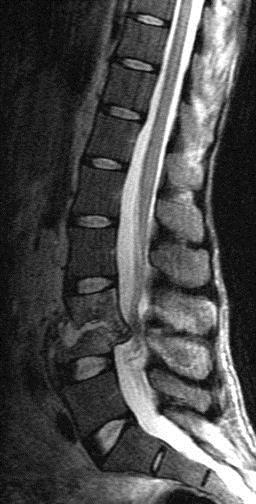

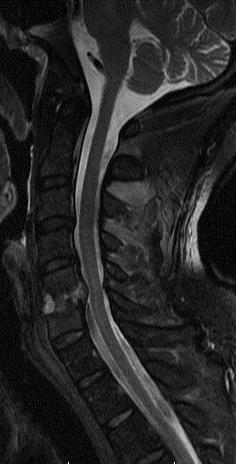

7 Podstawowe sekwencje obrazy T2-zależne ocena krążków międzykręgowych i kręgów spondylodiscitis

8 Podstawowe sekwencje obrazy T2-zależne ocena kręgów T2 choroba zwyrodnieniowa- Modic 1 T2 T2 choroba zwyrodnieniowa- Modic 3 T2 chor. zwyrodnieniowaosteochondr. erosiva

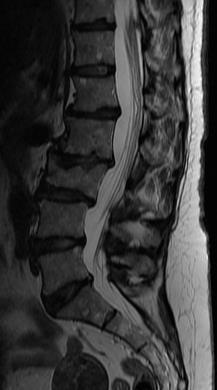

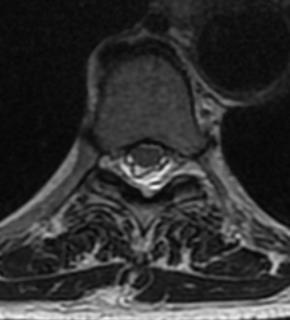

9 Podstawowe sekwencje obrazy T2-zależne ocena przestrzeni wewnątrzkanałowej stenoza kanału kręgowego pseudotorbiele pourazowe naciek npl

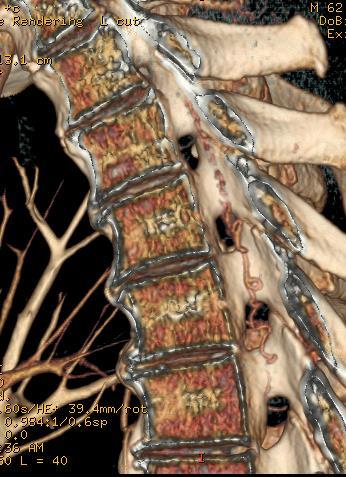

10 Podstawowe sekwencje obrazy T2-zależne ocena przestrzeni wewnątrzkanałowej T2 FS Nieprawidłowe naczyniaprzetoka oponowa tętniczo-żylna (SDAVF) TK

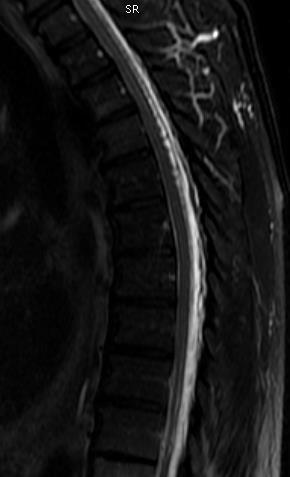

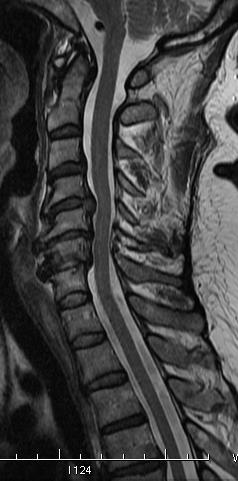

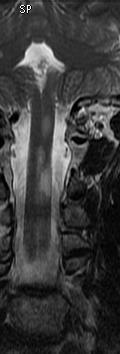

11 Podstawowe sekwencje obrazy T2-zależne ocena rdzenia kręgowego Choroba zwyrodnieniowaucisk rdzenia guz śródrdzeniowy SM

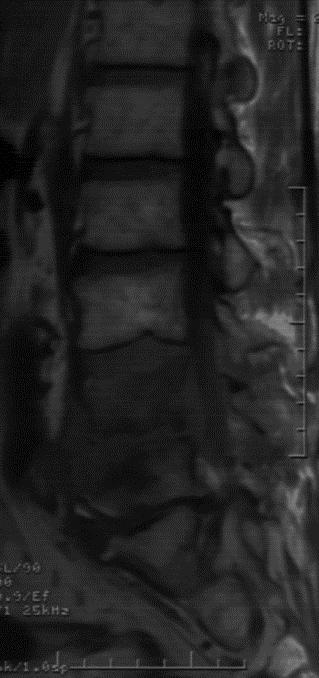

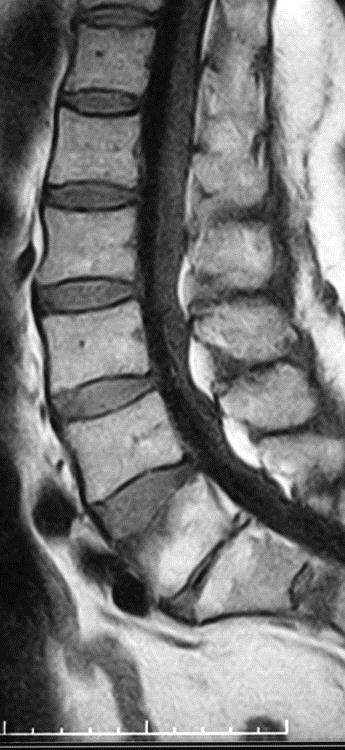

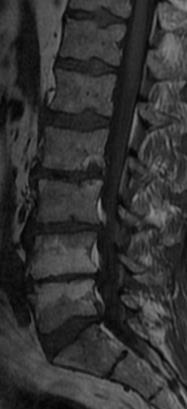

12 Podstawowe sekwencje obrazy T1-zależne ocena kręgów choroba zwyrodnieniowa- Modic 1 choroba zwyrodnieniowa- Modic 2

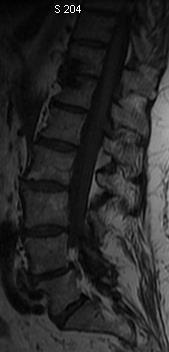

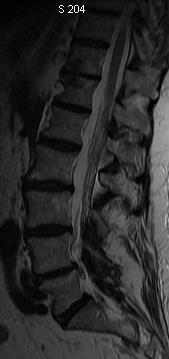

13 Podstawowe sekwencje obrazy T1-zależne ocena kręgów T1 choroba zwyrodnieniowa- Modic 3 T2

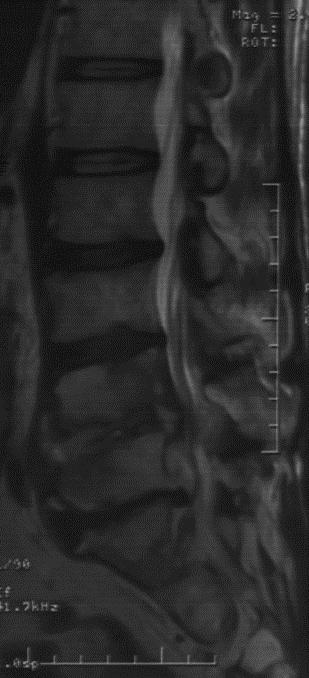

14 Podstawowe sekwencje obrazy T1-zależne ocena kręgów T1 T2 spondylodiscitis

15 Podstawowe sekwencje obrazy T1-zależne ocena kręgów T1 T2 T1 Naczyniaki kręgów T2

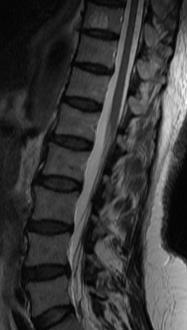

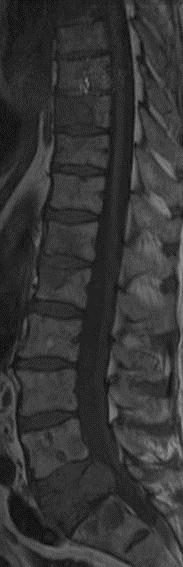

16 Podstawowe sekwencje obrazy T1-zależne ocena kręgów Meta

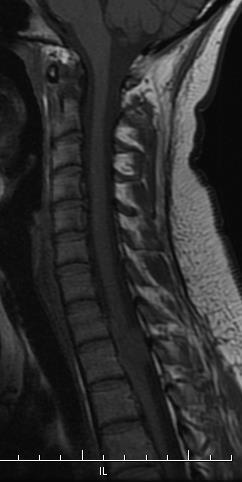

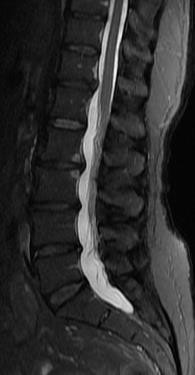

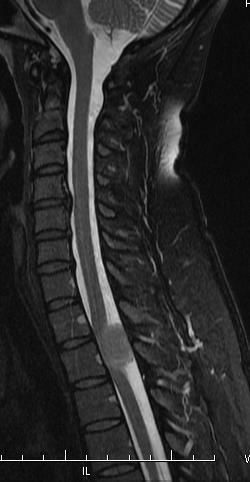

17 Podstawowe sekwencje obrazy T1-zależne ocena przestrzeni wewnątrzkanałowej Guz wewnątrzoponowy zewnątrzrdzeniowy T1 FS

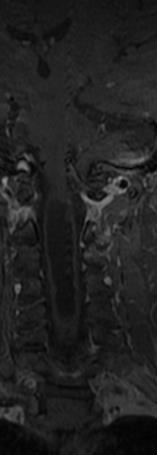

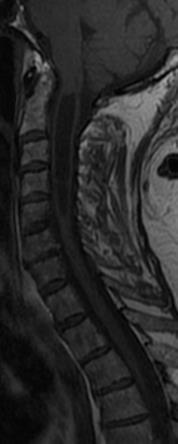

18 Podstawowe sekwencje obrazy T1-zależne ocena rdzenia kręgowego T1 Syringomielia T2 T1 T1

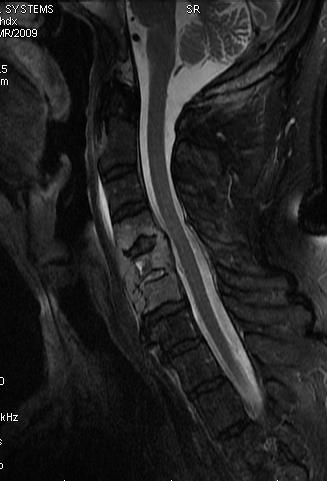

19 Podstawowe sekwencje supresja tłuszczu ocena kręgów T1w Fat FatSat choroba zwyrodnieniowa- Modic 1

20 Podstawowe sekwencje supresja tłuszczu ocena kręgów T1w FatSat choroba zwyrodnieniowa- Modic 2

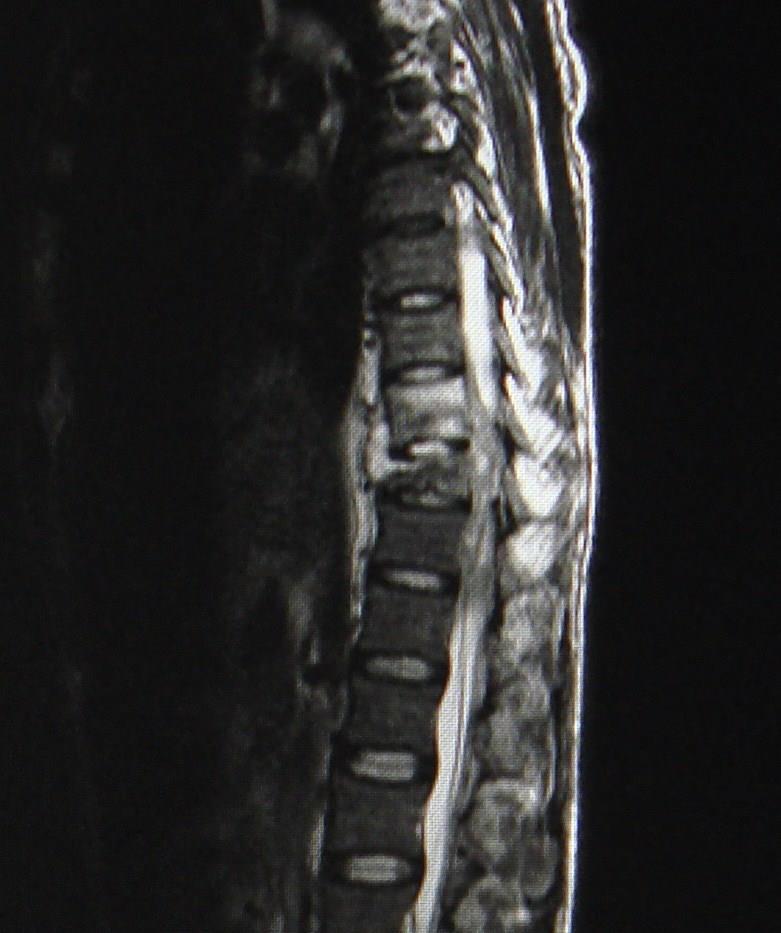

21 Podstawowe sekwencje supresja tłuszczu ocena kręgów Naciek npl Tbc

22 Podstawowe sekwencje supresja tłuszczu ocena stawów krzyżowo-biodrowych ZZSK obraz T2 fat sat, płaszczyzna czołowa

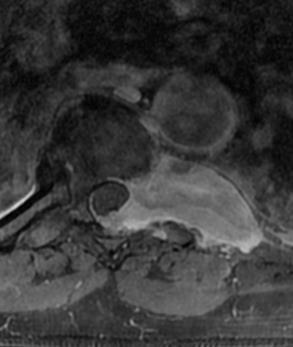

23 Podstawowe sekwencje supresja tłuszczu ocena przestrzeni wewnątrzkanałowej Przepuklina krążka m-kr. oponiak nerwiak

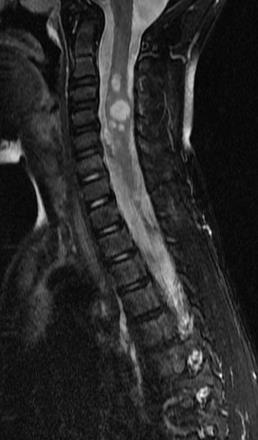

24 Podstawowe sekwencje supresja tłuszczu ocena rdzenia kręgowego Zmiany pourazowe Guzy wewnątrzrdzeniowe

25 Podstawowe sekwencje supresja tłuszczu ocena wad rozwojowych z obecnością tkanki tłuszczowej Przepuklina tłuszczowo-oponowo-rdzeniowa

26 TECHNIKA BADANIA MR KRĘGOSŁUPA Sekwencje dodatkowe - sekwencje steady state (CISS/FIESTA/CBASS) - mielografia MR - badanie po podaniu środka kontrastowego

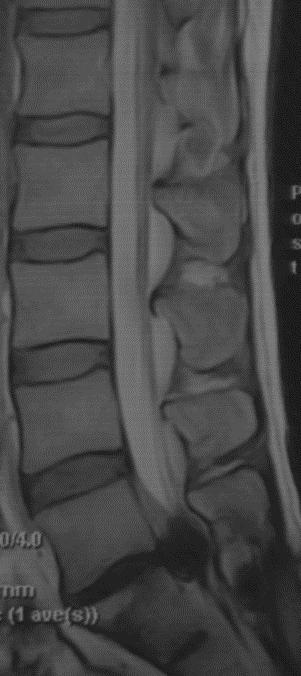

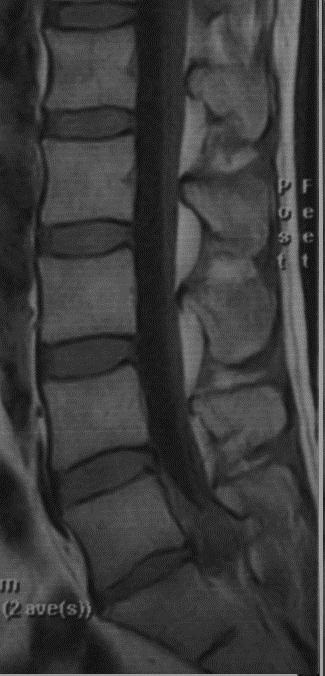

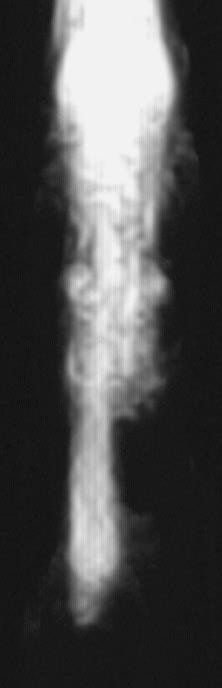

27 Sekwencje dodatkowe - sekwencja steady state / mielografia MR T1w CISS mielo-mr

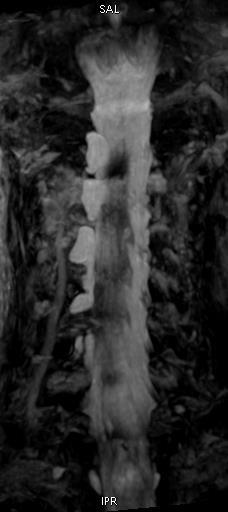

28 Sekwencje dodatkowe - mielografia MR Pourazowe wyrwanie korzeni z rdzenia kręgowego

29 Sekwencje dodatkowe - badanie po podaniu środka kontrastowego (obrazy T1-zależne, optymalnie z supresją tłuszczu) Ocena kręgów i przestrzeni okołokręgosłupowej Naciek npl

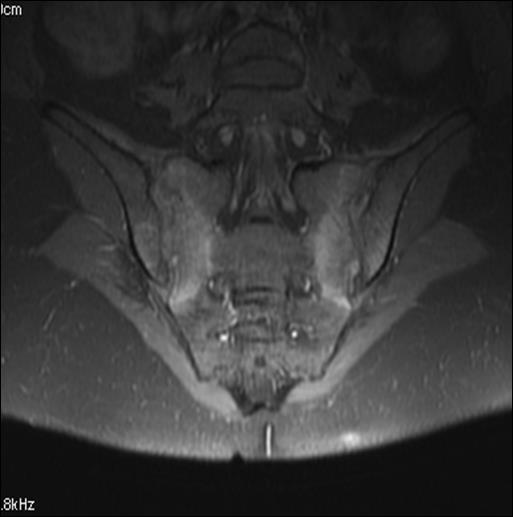

30 Sekwencje dodatkowe - badanie po podaniu środka kontrastowego (obrazy T1-zależne, optymalnie z supresją tłuszczu) ZZSK obraz T1+C fat sat, płaszczyzna czołowa Ocena stawów krzyżowo-biodrowych

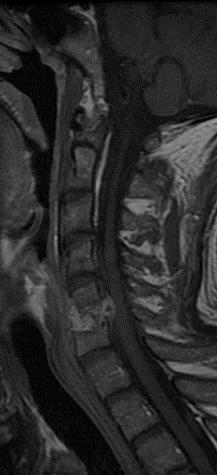

31 Sekwencje dodatkowe - badanie po podaniu środka kontrastowego Ocena kręgów, krążków międzykręgowych i przestrzeni wewnątrzkanałowej Spondylodiscitis

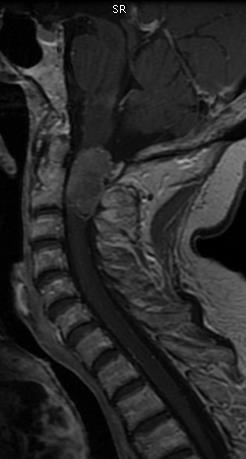

32 Sekwencje dodatkowe - badanie po podaniu środka kontrastowego ocena przestrzeni wewnątrzkanałowej Oponiak Ropniak gruźliczy

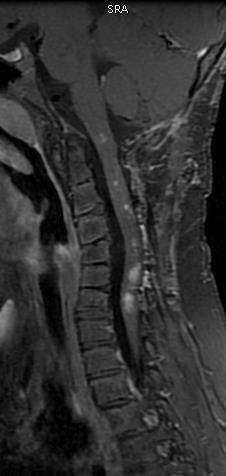

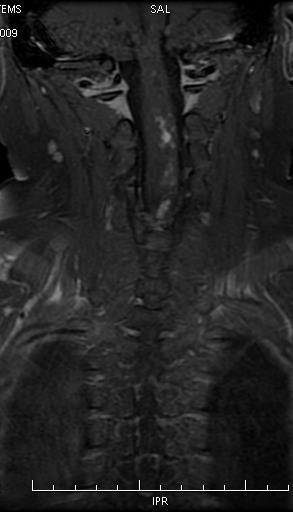

33 Sekwencje dodatkowe - badanie po podaniu środka kontrastowego ocena rdzenia kręgowego Guz śródrdzeniowy SM

34 TECHNIKA BADANIA MR KRĘGOSŁUPA Sekwencje zaawansowane - obrazowanie dyfuzyjne (DWI + DTI) mielopatia zwyrodnieniowa, urazy, nowotwory - obrazowanie czynnościowe (ruchowe) (najlepiej w aparatach otwartych lub pionowych) - obrazowanie z obciążeniem osiowym (axial loaded imaging) Spektroskopia MR - mielopatia zwyrodnieniowa - MR funkcjonalny (fmri) - mielopatia zwyrodnieniowa

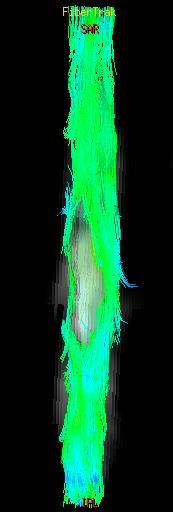

35 Sekwencje zaawansowane DTI rdzenia kręgowego zwyrodnieniowa stenoza kanału kręgowego ucisk rdzenia kręgowego - mielopatia FA FA

36 Sekwencje zaawansowane DTI rdzenia kręgowego stan po urazie ciętym (nóż)

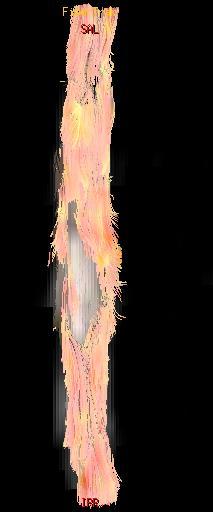

37 Sekwencje zaawansowane DTI rdzenia kręgowego guz śródrdzeniowy

38 Sekwencje zaawansowane Obrazowanie czynnościowe przepuklina krążka międzykręgowgo obraz spoczynkowy i w zgięciu Jean Pierre J. Elsig - Eur J Orthop Surg Traumatol

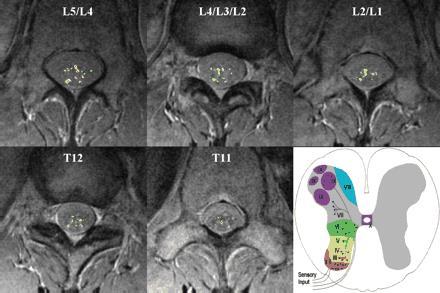

39 Sekwencje zaawansowane fmri rdzenia kręgowego- stan prawidłowy Stroman PW: Clinical Medicine & Research Vol. 3, Number 3:

40 Dziękuję za uwagę Witam we Wrocławiu
