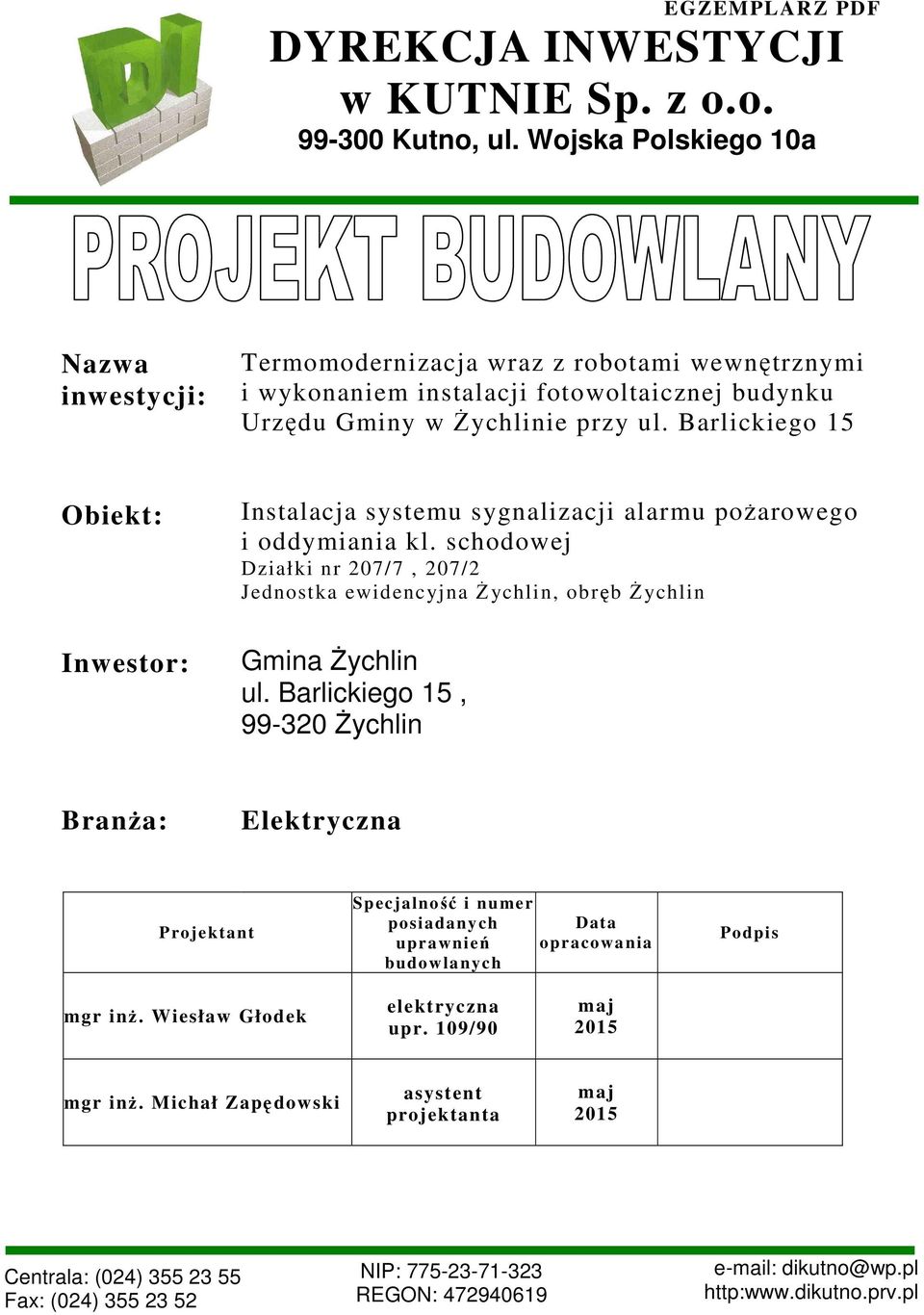

1 EGZEMPLARZ PDF DYREKCJA INWESTYCJI w KUTNIE Sp. z o.o Kutno, ul. Wojska Polskiego 10a Nazwa inwestycji: Termomodernizacja wraz z robotami wewnętrznymi i wykonaniem instalacji fotowoltaicznej budynku Urzędu Gminy w Żychlinie przy ul. Barlickiego 15 Obiekt: Inwestor: Instalacja systemu sygnalizacji alarmu pożarowego i oddymiania kl. schodowej Działki nr 207/7, 207/2 Jednostka ewidencyjna Żychlin, obręb Żychlin Gmina Żychlin ul. Barlickiego 15, Żychlin Branża: Elektryczna Projektant Specjalność i numer posiadanych uprawnień budowlanych Data opracowania Podpis mgr inż. Wiesław Głodek elektryczna upr. 109/90 maj 2015 mgr inż. Michał Zapędowski asystent projektanta maj 2015 Centrala: (024) Fax: (024) NIP: REGON: dikutno@wp.pl

2 SPIS TREŚCI. I. Opis techniczny 1 Przedmiot opracowania 2 Podstawa opracowania 3 Wykaz dokumentów normatywnych i prawnych 4 Charakterystyka obiektu 5 Dobór urządzeń 6 Zakres rzeczowy 7 Opis techniczny systemu 8 Algorytm działania alarmu 9 Wykonanie instalacji 10 Zalecenia dla Inwestora i Użytkownika 11 Konserwacja 12 Odbiór techniczny 13 Szkolenie II. Instalacja oddymiania na kl. schodowej III. Uwagi końcowe SPIS RYSUNKÓW: Rys. 1 Plan instalacji systemu sygnalizacji pożaru rzut piwnicy Rys. 2 Plan instalacji systemu sygnalizacji pożaru rzut parteru Rys. 3 Plan instalacji systemu sygnalizacji pożaru rzut I piętra Rys. 4 Plan instalacji systemu sygnalizacji pożaru rzut II pietra Rys. 5 Schemat blokowy systemu sygnalizacja pożaru Rys. 6 Schemat blokowy instalacji oddymiania 1

3 1. Przedmiot i zakres opracowania. Przedmiotem niniejszego opracowania jest projekt Systemu Automatycznej Sygnalizacji Pożaru w remontowanych pomieszczeniach Urzędu Gminy w Żychlinie przy ul. Barlickiego 15. Instalacja sygnalizacji pożaru zapewni ochronę obiektu w całym budynku. 2. Podstawa opracowania. Niniejsze opracowanie wykonano w oparciu o: zlecenie inwestora, projekty branżowe, aktualne przepisy normy i katalogi, uzgodnienia z inwestorem, 3. Wykaz dokumentów normatywnych i prawnych. Ekspertyza techniczna stanu ochrony przeciwpożarowej budynku Urzędu Gminy w Żychlinie przy ul. Barlickiego 15 z maja 2015r., Postanowienie Komendanta Wojewódzkiej PSP w Łodzi WZ z dnia r., Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U nr 207, poz. 1118), Ustawa z dnia 24 sierpnia 1991 roku o ochronie przeciwpożarowej (tekst jednolity Dz. U nr 178, poz. 1380), Ustawa z dnia 22 sierpnia 1997r. o ochronie osób i mienia (Dz. U., Nr 112, poz.740), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U nr 109, poz. 719), PKN-CEN/TS 54-14:2006 Systemy sygnalizacji pożarowej Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji. 2

4 4. Charakterystyka obiektu. Obiekt jest budynkiem istniejącym składa się z 4 kondygnacji: piwnica, parter, I piętro oraz II pietro. W budynku nie będą występowały materiały niebezpieczne pożarowo. 5. Dobór urządzeń Wstęp. Przy doborze urządzeń uwzględniono prawdopodobieństwo wystąpienia pożaru, charakterystyczne zjawiska towarzyszące jego początkowej fazie, warunki budowlane i architektoniczne oraz istniejące instalacje Zakres ochrony. Projekt przewiduje objęcie ochroną całkowitą wszystkich pomieszczeń i przestrzeni w budynku sensorami dymu Czujki. Przy doborze typu i ilości czujek kierowano się następującymi kryteriami: powierzchnią dozorowania pojedynczego sensora, powierzchnią i wysokością pomieszczenia, geometrią pomieszczenia, wyposażeniem pomieszczenia, ukształtowaniem stropów, posiadaniem aktualnego atestu. W związku z powyższym w większości pomieszczeń objętych ochroną zastosowano czujki optyczne rozproszeniowe ze względu na najlepsze zdolności do wykrywania pożarów tlewnych, o dużych cząstkach dymu, pojawiających się we wstępnej fazie pożarów między innymi urządzeń i instalacji elektrycznych, poliuretanu oraz celulozy Ręczne ostrzegacze pożarowe Ręczne ostrzegacze pożarowe (ROP) zostały rozmieszczone w taki sposób, aby odległość dojścia do najbliższego przycisku nie przekraczała 30m wzdłuż głównych 3

5 dróg ewakuacji. ROP-y zainstalowane zostały przy i w klatce schodowej, wyjściach z obiektu oraz na korytarzach. 6. Zakres rzeczowy. Niniejsza dokumentacja obejmuje projekt instalacji sygnalizacji pożaru w budynku Urzędu Gminy w Żychlinie. Projektuje się instalację sygnalizacji pożaru systemu POLON 4000 produkcji POLON-ALFA w Bydgoszczy. System sygnalizacji pożaru POLON 4000 jest systemem adresowalnym interaktywnym. Elementy systemu są zestawem urządzeń najnowszej generacji. Automatycznymi sygnalizatorami pożaru zabezpieczone zostaną wszystkie pomieszczenia poza pomieszczeniami sanitarnymi. Na drogach komunikacyjnych dodatkowo projektuje się zainstalowanie ręcznych ostrzegaczy pożarowych. W skład projektowanej instalacji sygnalizacji pożaru wchodzi: - centrala sygnalizacji pożarowej POLON 4200, - gniazda G-40, - adresowalne wielostanowe optyczne czujki dymu typ DUR adresowalne ręczne ostrzegacze pożarowe typ ROP-4001MH, - sygnalizatory akustyczne typ SAL-4001, - akumulatory 2x12V/17Ah - instalacja przewodowa linii dozorowych wykonana kablami YnTKSYekw 1x2x0,8, 7. Opis techniczny systemu Centrala sygnalizacji pożaru. Centrala sygnalizacji pożarowej POLON 4200 jest urządzeniem integrującym wszystkie elementy adresowalnego, interaktywnego systemu automatycznego wykrywania pożarów POLON Centrala koordynuje pracę wszystkich urządzeń w systemie oraz podejmuje decyzję o zainicjowaniu alarmu pożarowego, wysterowaniu urządzeń sygnalizacyjnych i przeciwpożarowych oraz o przekazaniu informacji do centrum monitorowania lub systemu nadzoru. Centralę typ POLON 4200 należy zainstalować w pomieszczeniu biurowym pom. 05 na parterze, wysokość zawieszenia centrali na ścianie powinna wynosić ok. 1,4m od podłogi do dolnej krawędzi centrali. Centralka wyposażona jest w drukarkę 4

6 rejestratora zdarzeń pozwalającą na wydruk zdarzeń zaistniałych w systemie. Centrala jest wyposażona w cztery pętlę dozorowe z możliwością podłączenia do 64 elementów liniowych w każdej pętli. Do centrali można podłączyć system monitoringu cyfrowego Zasilanie. Zasilanie podstawowe (230V AC) do centrali POLON 4200 doprowadzić przewodem HDGs 3x1,5 z rozdzielni głównej TG Urzędu Gminy zlokalizowanej w korytarzu na parterze przy wejściu do budynku z wydzielonego obwodu. Do rezerwowego zasilania centralki zainstalować baterie akumulatorów żelowych. Zasilacz musi być tak dobrany, aby zapewnił bezprzerwową pracę systemu przez 72 godziny po zaniku napięcia. Niezbędny czas podtrzymania zasilania systemu sygnalizacji pożaru TB = 72 h. Czas alarmowania wynosi według wytycznych TA =0,5 godziny Czujki pożarowe. W systemie sygnalizacji pożaru zaproponowano zastosowanie czujek: DUR Procesorowa, optyczna czujka dymu DUR-4046 jest przeznaczona do wykrywania widzialnego dymu, powstającego w początkowym stadium pożaru, wtedy, gdy materiał jeszcze się tli, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnym wzrostem temperatury. Czujka DUR-4046 jest czujką analogową, z automatyczną kompensacją czułości, tzn. utrzymującą stałą czułość przy postępującym zabrudzeniu komory pomiarowej oraz przy zmianach ciśnienia jak również kondensacji pary wodnej. Czujki DUR-4046 może pracować wyłącznie na liniach/pętlach adresowalnych central sygnalizacji pożarowej POLON Zasada działania. Czujka DUR-4046 typu rozproszeniowego, działa na zasadzie pomiaru promieniowania rozproszonego przez cząstki aerozolu (dymu), które dostały się do optycznej komory pomiarowej, do których normalnie nie ma dostępu światło zewnętrzne. Znajdująca się w komorze pomiarowej fotodioda nie odbiera promieniowania podczerwonego, emitowanego przez diodę elektroluminescencyjną nadawczą dopóty, dopóki do komory nie wnikną cząstki dymu rozpraszające promieniowanie w kierunku fotodiody odbiorczej. Czujka, dzięki możliwości 5

7 autokompensacji, utrzymuje stałą czułość przy postępującym zabrudzeniu komory optycznej a także przy zmianach ciśnienia lub w warunkach kondensacji pary wodnej. Po przekroczeniu odpowiedniego progu autokorekcji wysyła do współpracującej centrali sygnał alarmu serwisowego, nie tracąc jednocześnie zdolności do wykrywania pożaru. Nie podjęcie czynności serwisowych do czasu wyczerpania pełnego zakresu samoregulacji (np. przez kilka tygodni) może być przyczyną fałszywego alarmowania zabrudzonej czujki. Zastosowany mikroprocesor oraz odpowiednie oprogramowanie czujek gwarantują przeprowadzenie, z dużą szybkością, analizy zachodzących zjawisk w otoczeniu czujek i wyeliminowanie ewentualnych fałszywych alarmów. Czujki mogą pracować (po wyborze z poziomu centrali odpowiedniego wariantu alarmowania dla danej strefy) w trybie interaktywnym, komunikując się pomiędzy sobą, mogą też przekazywać aktualnie mierzoną wartość analogową czynnika pożarowego. Czujki wysyłają w linię dozorową, oprócz swojego adresu, kodu rodzaju, stanów dozorowania i alarmowania, dodatkowe informacje, takie jak: stan serwisowy, stany związane z uszkodzeniem układów wewnętrznych czujki, zadziałanie izolatora zwarć. Stan alarmowania czujka sygnalizuje czerwonymi rozbłyskami dwukolorowej diody świecącej; stany uszkodzenia, alarmu technicznego, zadziałanie izolatora zwarć - żółtymi rozbłyskami tej diody. Czujki są wyposażone w wewnętrzne izolatory zwarć. Współpracują z nie adresowalnym gniazdem montażowym G-40. Dodatkową sygnalizację optyczną czujki lub grupy czujek można uzyskać przez dołączenie wskaźnika zadziałania WZ-31. Czujki DUR-4046 spełniają wymagania normy PN-EN Ręczne ostrzegacze pożarowe. Ręczne ostrzegacze pożarowe ROP-4001 są przeznaczone do przekazywania informacji o pożarze do współpracującej centrali sygnalizacji pożarowej przez osobę, która zauważyła pożar i ręcznie uruchomiła ostrzegacz (zbiła szybkę). Ręczne ostrzegacze mogą pracować wyłącznie na liniach/pętlach dozorowych central interaktywnego systemu sygnalizacji pożarowej POLON Ostrzegacz ROP-4001 przeznaczony jest do montażu wewnątrz obiektów. 6

8 Budowa: Ręczny ostrzegacz pożarowy wykonany jest z czerwonego tworzywa. Na szklanej szybce znajdują się napisy objaśniające sposób uruchomienia ostrzegacza. Ostrzegacz może być testowany z zewnątrz, przy użyciu specjalnego klucza, dostarczanego z ostrzegaczem, bez potrzeby zbijania szybki lub dostawania się do środka. Ręczne ostrzegacze są przeznaczone do montażu natynkowego Sygnalizator akustyczno-optyczny. Sygnalizator optyczno-akustyczny to konwencjonalny sygnalizator łączący w jednym urządzeniu sygnalizację dźwiękową oraz optyczną. Adresowalne sygnalizatory akustyczne SAL-4001 są przeznaczone do lokalnego akustycznego sygnalizowania pożaru. Są załączane na polecenie wysłane przez centralę, po spełnieniu zaprogramowanych kryteriów zadziałania np. po wykryciu pożaru w wybranej strefie dozorowej, alarmu ogólnego w centrali. 8. Algorytm działania alarmu. W zaprojektowanym Systemie Automatycznej Sygnalizacji Alarmu Pożarowego alarm może być wywołany z dwóch źródeł: - z ręcznego ostrzegacza pożarowego ROP, - z czujki pożarowej. Urządzeniami wykonawczymi uruchamianymi na skutek alarmu są: - włączenie sygnalizacji na centrali ppoż., - sygnalizatory akustyczno-optyczne powiadomienie o alarmie osób znajdujących się w budynku, - otwarcie kalpy dymowej na kl. schodowej, - automatyczne otwarcie drzwi wiatrołapu kl. schodowej - zwolnienie elektrotrzymaczy drzwi zamykających kl. schodowa na I i II piętrze W zależności od tego które źródła alarmowania zostaną pobudzone, możliwe są rożne reakcje urządzeń wykonawczych. Pobudzenie dowolnego ręcznego ostrzegacza pożarowego ROP wywołuje alarm II-go stopnia, którego skutkiem jest bezzwłoczne: - uruchomienie sygnalizatorów akustycznych w całym budynku - włączenie sygnalizacji na centrali ppoż. 7

9 - otwarcie kalpy dymowej na kl. schodowej, - automatyczne otwarcie drzwi wiatrołapu kl. schodowej - zwolnienie elektrotrzymaczy drzwi zamykających kl. schodowa na I i II piętrze Postępowanie: W przypadku stwierdzenia pożaru, podjąć akcję postępowania dla alarmu pożarowego, określoną przepisami administracyjnymi budynku. Po ustaniu zagrożenia lub w przypadku stwierdzenia fałszywego alarmu, udać się do centrali, wyłączyć brzęczyk w centrali, odwołać powiadomienia zgodnie z instrukcjami administracyjnymi obowiązującymi w danym budynku, wymienić szybkę w ROP-ie, dokonać resetu centrali. Pobudzenie dowolnej czujki dymu tryb dzienny wywołuje alarm I-go stopnia. Postępowanie: Od momentu wystąpienia alarmu I stopnia centrala zaczyna odliczanie zaprogramowanego czasu t1 (czas ten może być programowany w zależności od warunków w obiekcie). W tym czasie obsługa powinna potwierdzić przyjęcie alarmu pożarowego. W przypadku nie potwierdzenia alarmu I stopnia po czasie t1 centrala zaczyna odliczanie czasu t2 ( wartość ta również jest programowana). W tym czasie obsługa powinna dotrzeć do miejsca pożaru i stwierdzić osobiście przyczynę alarmu. Przed upływem czasu t2 możliwe jest skasowanie stanu alarmowego w centrali. Jeśli to nie nastąpi, centrala przejdzie w stan alarmu II stopnia i nastąpi: - uruchomienie sygnalizatorów akustycznych w całym budynku, - włączenie sygnalizacji na centrali ppoż. - otwarcie kalpy dymowej na kl. schodowej, - automatyczne otwarcie drzwi wiatrołapu kl. schodowej - zwolnienie elektrotrzymaczy drzwi zamykających kl. schodowa na I i II piętrze - włączenie sygnalizacji na centrali ppoż., Pobudzenie dowolnej czujki dymu tryb nocny (nieobecny dozór) - wywołuje alarm II-go stopnia. 8

10 9. Wykonanie instalacji. Dla potrzeb linii (pętli) dozorowych należy stosować certyfikowany przez CNBOP kabel 1x2x0,8 w ekranie (YnTKSYekw 1x2x0,8). Dla potrzeb linii sygnałowych należy stosować certyfikowany przez CNBOP kabel sygnalizacyjny, bezhalogenowy, ognioodporny HDGs lub HLGs o odpowiednich dla danego zastosowania liczbie i przekroju przewodów. Przebicia i przepusty instalacyjne przez ściany oddzielenia przeciwpożarowego należy uszczelnić do odporności ogniowej takiej samej lub wyższej jak odporność ogniowa danego oddzielenia. Przebiegi tras kablowych przedstawione zostały na rysunkach. Kable prowadzić pod tynkiem. Przewody typu HDGs PH 90 układać zgodnie z wymogami certyfikacji. Ekran pętli dozorowej podłączyć do listwy zaciskowej w centrali. Należy zwrócić uwagę by ekran pętli dozorowej był podłączony tylko w jednym punkcie, na początku lub końcu, co pozwoli uniknąć powstania pętli masy i generacji zakłóceń. Ponadto należy zachować ciągłość ekranów na całej długości każdej pętli dozorowej. Niedopuszczalne jest łączenie ekranów z jakimkolwiek punktem uziemiającym lub innym potencjałem poza punktem uziemienia w centrali. W miejscach instalacji urządzeń pozostawić odpowiedni zapas kabla w postaci pętli co pozwoli na późniejsze wykonanie pomiarów stanu izolacji, rezystancji i ciągłości dla całej pętli dozorowej. Nie dopuszcza się łączenia kabli poza puszkami rozdzielczymi PIP, zaleca się jednak, by kable pomiędzy urządzeniami prowadzić w jednym odcinku. Należy zwrócić szczególną uwagę na zachowanie dopuszczalnych odległości pomiędzy instalacją SSP, a innymi instalacjami. Kable linii dozorowych powinny przechodzić odrębnymi przebiciami przez ściany i stropy. Przyciski pożarowe instalować na wysokości 1,4-1,5m od podłogi w odległości, co najmniej 0,5m od innego osprzętu elektrycznego. Przy wykonywaniu instalacji systemu sygnalizacji pożaru należy uwzględnić następujące wytyczne: - czujki pożarowe należy umieszczać centralnie na suficie lub przy ich większej ilości rozmieścić równomiernie (zgodnie z planami instalacyjnymi). Dodatkowo należy przestrzegać następujących zasad: - odstępy czujek od ścian nie mogą być mniejsze od 0,5m. - w przypadku korytarzy lub innych pomieszczeń o szerokości poniżej 1m, czujki umieszczać na środku stropu. - jeżeli w pomieszczeniu występują podciągi, belki lub przebiegające pod stropem kanały wentylacyjne w odległości mniejszej niż 15cm od stropu to 9

11 odległość czujek od tych elementów również nie powinna być mniejsza od 0,5m. - nie można umieszczać czujek w strumieniu powietrza instalacji klimatyzacji, wentylacji nawiewnej lub wyciągowej. Minimalna odległość czujek od kratek nawiewnych wynosi 1,5m. 10. Zalecenia dla Inwestora i Użytkownika. Pomieszczenie biurowe, w którym umiejscowiono CSP należy wyposażyć w następujące dokumenty: plan sytuacyjny z opisem pomieszczeń zabezpieczonych, wejść do tych pomieszczeń i rozmieszczeniem czujek wraz z podaniem adresów czujek i numerów stref, instrukcja postępowania w przypadku alarmu pożarowego lub będącego wynikiem uszkodzenia jakiegoś elementu, instrukcja obsługi i opis funkcjonowania centrali, książkę pracy systemu SAP, w której należy notować wszystkie czynności związane z obsługą techniczną, zmiany, przeróbki, modernizacje, wyłączenia i załączenia, jak również wszystkie wypadki wystąpienia alarmów pożarowych (w tym również fałszywych) i będących wynikiem uszkodzenia, z podaniem daty i godziny zdarzenia; wszystkie wpisy muszą być imienne, wykaz osób funkcyjnych, tzn. osób związanych z obiektem, które należy w pierwszej kolejności powiadomić o pożarze w obiekcie, adresy i telefony tych osób (prywatne i służbowe), nazwa i adres konserwatora systemu SSP. 11. Konserwacja. Do obsługi codziennej powinno należeć sprawdzenie poprawności wskazań centrali systemu. Co kwartał należy sprawdzić poprawność pracy CSP zgodnie z procedurą kontrolną CSP. Przynajmniej raz w roku należy dokonać sprawdzenia poprawności działania wszystkich czujek. Konserwację baterii akumulatorów prowadzić zgodnie z zaleceniami wytwórcy. Wszystkie czynności oraz uwagi i spostrzeżenia wynikłe w czasie eksploatacji, obsługi, konserwacji i kontroli odnotować w książce pracy SSP. O wszystkich nieprawidłowościach i usterkach w pracy SSP niezwłocznie 10

12 powiadomić konserwatora i osobę pełniącą nadzór eksploatacyjny. Fakt ten należy odnotować w książce pracy CSP. Konserwację należy powierzyć firmie uprawnionej, wykwalifikowanej i technicznie przygotowanej do obsługi SSP. Wykonanie określonych czynności konserwatorskich przez konserwatora musi być każdorazowo sprawdzone i potwierdzone przez osobę sprawującą nadzór eksploatacyjny z ramienia użytkownika. 12. Odbiór techniczny. Odbiór techniczny SSP powinien być połączony z przekazaniem systemu do eksploatacji i jednoczesnym przyjęciem do konserwacji. Podczas odbioru należy przeprowadzić badania mechaniczne i elektryczne: sprawdzenie materiałów w zakresie zgodności z obowiązującymi normami, sprawdzenie wykonania SSP ze szczególnym uwzględnieniem jakości wykonanych połączeń, zamocowania urządzeń i osprzętu, zainstalowania właściwych elementów (czujek i przycisków), właściwej numeracji linii, oznakowania w CSP linii dozorowych, czujek i przycisków, wykonanie pełnego badania instalacji sygnalizacji pożaru tj. pobudzić w ramach testu wszystkie czujki systemu obserwując jednocześnie prawidłowość odwzorowania alarmów na centrali oraz sprawdzenie działania zasilania rezerwowego, próby okablowania na przerwy i zwarcia między żyłami danego kabla, pomiar rezystancji linii dozorowych, wszystkie wykonane badania i próby winny zostać potwierdzone protokołami z badań i prób dołączonymi do dokumentacji odbiorowej, przed przekazaniem SSP do odbioru Wykonawca zobowiązany jest dostarczyć Inwestorowi dokumentację powykonawczą zwierającą zaktualizowany projekt techniczny z naniesionymi zmianami powstałymi w czasie montażu, SSP zostaje przekazany do eksploatacji, jeżeli podczas prac odbiorczych nie zostaną stwierdzone usterki i nieprawidłowości. jeżeli w trakcie prac odbiorczych zostaną stwierdzone usterki komisja zobowiązana jest ustalić termin ich usunięcia przez wykonawcę i termin ponownego odbioru. 11

13 13. Szkolenie. Wszystkie osoby zatrudnione w ochronie obiektu, które przewidywane są do kontroli, prób, konserwacji systemu SSP oraz osoby przebywające w zabezpieczonych pomieszczeniach i kierownictwo obiektu powinny być przeszkolone w zakresie obsługi systemu SSP. Szkolenie powinno być przeprowadzone przez specjalistę w zakresie systemów automatycznego wykrywania i sygnalizacji pożaru - przedstawiciela wykonawcy SSP w obiekcie. Zaświadczenie stwierdzające fakt przeszkolenia, wystawione przez prowadzącego szkolenie, podpisane przez osobę przeszkoloną i potwierdzone przez kierownika, należy dołączyć do akt osobowych przeszkolonego. 12

14 II. INSTALACJA ODDYMIANIA NA KL. SCHODOWEJ Zakres opracowania. Projekt architektoniczno-budowlany przewiduje wykorzystanie do usuwania dymu i gorących gazów z klatki schodowej klapy dymowej zainstalowanej na najwyższej kondygnacji klatki schodowej, natomiast do zapewnienia odpowiedniej ilości powietrza uzupełniającego, napływ powietrza z zewnątrz poprzez otwarcie drzwi wejściowych do budynku na parterze. Projekt obejmuje wykonanie instalacji zasilania i sterowania klapą oddymiania, automatycznym otwarciem drzwi wejściowych (wewnętrznych w wiatrołapie) w celu napowietrzenia klatki schodowej oraz systemu zamknięć ogniowych drzwi wewnętrznych na kl. schodowej. Projektowany system składa się z: - centrali oddymiania, - ręcznych przycisków oddymiania, - ręcznego przycisku przewietrzania, - siłowników zamontowanych przy drzwiach wejściowych. - centrali zamknięć ogniowych, - elektrotrzymaczy magnetycznych zamontowanych przy drzwiach na kl. schodowej Sprawdzenie powierzchni otworów oddymiania i napowietrzania: Powierzchnia rzutu poziomego kl. schodowej: A K = 8,57m x 2,53m = 21,7m 2 Obliczeniowa pow. czynna: A K x 5% =21,7m x 5% = 1,09m 2 Klapa dymowa (według projektu budowlanego): wym. 120cmx150cm Pow. czynna klapy (podstawa prosta) : A CZ = 1,26m 2 Pow. geometryczna klapy: A G =1,2m x 1,5m = 1,8m 2 Współczynnik napowietrzania: 1,3 Wymagana minimalna powierzchnia napowietrzania: A N =1,09 x 1,3 = 1,42m 2 Wymiary otworów napowietrzających: (0,9 x 2,35)x2 = 4,24m 2 Do napowietrzania klatki schodowej przyjęto drzwi wejściowe dwuskrzydłowe o powierzchni 4,24m 2. Drzwi zewnętrzne otwierane będą ręcznie i blokowane w pozycji otwartej, natomiast drzwi wewnętrzne w wiatrołapie otwierane będą 13

15 automatycznie za pomocą siłowników drzwiowych sterowanych i zasilanych z centrali oddymiania Działanie systemu. Projekt zakłada uruchamianie instalacji do odprowadzania gazów i dymów pożarowych w sposób automatyczny lub ręczny. Uruchomienie w sposób automatyczny odbywać się będzie poprzez podanie alarmu z systemu automatycznej sygnalizacji pożaru do centralki oddymiania. Alarm wywołany będzie zadziałaniem czujki z grupy czujek zainstalowanych w wydzielonej dymowo powierzchni strefy pożarowej obejmującej przestrzeń klatki schodowej. Uruchamianie instalacji w sposób ręczny odbywać się będzie za pomocą przycisków oddymiania włączonych bezpośrednio do centralki oddymiania. Przyciski rozmieszczone są w klatce schodowej na każdej kondygnacji. Po uruchomieniu nastąpi automatyczne otarcie klapy dymowej, otwarcie drzwi napowietrzających oraz uruchomienie systemu zamknięć ogniowych na klatce schodowej zapobiegającego rozprzestrzenieniu się ognia i dymu na inne części budynku. System umożliwia również przewietrzanie klatki schodowych za pomocą przycisku przewietrzania. Przycisk przewietrzania umieszczony będzie obok centrali oddymiania Zasilanie. Centrala oddymiania będzie zainstalowana na ostatniej kondygnacji klatki schodowej (poddaszu). Centrala zasilana będzie z sieci prądu przemiennego 230V. Zasilanie wykonać przewodem niepalnym HDGs 3x2,5mm 2 z przed głównego wyłącznika prądu. Dostawca centralki powinien wyposażyć ją w akumulator o pojemności zapewniającej jej prawidłowa pracę w stanie dozorowanie w ciągu min. 72 godz. jej pracy bez zasilania podstawowego oraz po upływie tego czasu min. 30min. w stanie alarmu Instalacja zamknięć ogniowych. Projektuje się centrale służą do sterowania chwytakami elektromagnetycznymi w systemach zamknięć ogniowych. Centrala zamknięć ogniowych zainstalowana zostanie przy centrali oddymiania na II piętrze kl. schodowej. Chwytaki utrzymują 14

16 drzwi stanowiące zamknięcia ogniowe w pozycji otwartej umożliwiając przemieszczanie się osób. Zadziałanie automatycznej czujki pożarowej lub ręcznego przycisku zwalniającego powoduje odłączenie od chwytaka napięcia zasilającego magnes. Pod wpływem samozamykaczy drzwi zamykają się zapobiegając rozprzestrzenianiu się ognia na inne części budynku. Centrala zostanie wyposażona w podtrzymanie zasilania chwytaków elektromagnetycznych przy chwilowych zanikach zasilania podstawowego 230VAC. Chwytak elektromagnetyczny zamontowany będzie przy drzwiach p. poż. na I i II kondygnacji budynku. Przewidziano dodatkowo montaż przycisków przerywający służy do ręcznego przerwania zasilania chwytaków elektromagnetycznych i tym samym zamknięcie drzwi ppoż. Zasilanie centrali należy prowadzić osobną linią zasilającą, przewodem HDGs 3x1,5 mm 2 z przed głównego wyłącznika prądu. Połączenia między centralą a przyciskami przerywającymi i chwytakami elektromagnetycznymi należy wykonać podtynkowo kablem YDY 3x1,5mm 2. Połączenie między centralą zamknięć ogniowych a centralą oddymiania należy wykonać kablem HDGs 3x1,0mm2. 15

17 III. UWAGI KOŃCOWE. 1. Urządzenia SSP powinny posiadać aktualne certyfikaty zgodności wydane przez Centrum Naukowo- Badawcze Ochrony Przeciwpożarowej w Józefowie k/otwocka. 2. Urządzenia systemu oddymiana powinny posiadać aktualne aprobaty techniczne Centrum Naukowo - Badawcze Ochrony Przeciwpożarowej w Józefowie k/otwocka. 3. Przed oddaniem instalacji do eksploatacji przeprowadzić próby sprawności działania całości urządzeń i instalacji. 4. Do obowiązków Użytkownika SSP i systemu oddymiania należy zawarcie umowy z uprawnionym instalatorem i konserwatorem na prowadzenie konserwacji zgodnie z zaleceniami producenta oraz przepisów pożarowych. 5. W przypadku zmiany kwalifikacji pomieszczeń należy ponownie dokonać analizy zastosowania ochrony czujkami pożarowymi. 6. Montaż instalacji systemu sygnalizacji pożarowej i systemu oddymiania powinien nastąpić zgodnie z niniejszym projektem. Wszelkie zmiany wprowadzone do projektu powinny być uzgodnione z projektantem i rzeczoznawcą do spraw p.poż.. 16
