1 Rodzaj opracowania : PROJEKT BUDOWLANY Obiekt: ŻŁOBEK Nr 1 w Rzeszowie ul. Piękna18 Temat: Wewnętrzne instalacje elektryczne Część: elektryczna Imię i nazwisko Nr upr. Podpis Projektowała inż. Teresa Zabłotny 3/75 Opracował Mgr inż. Krzysztof Pikula Sprawdził Mgr inż. Jan Szwajka E 183/90

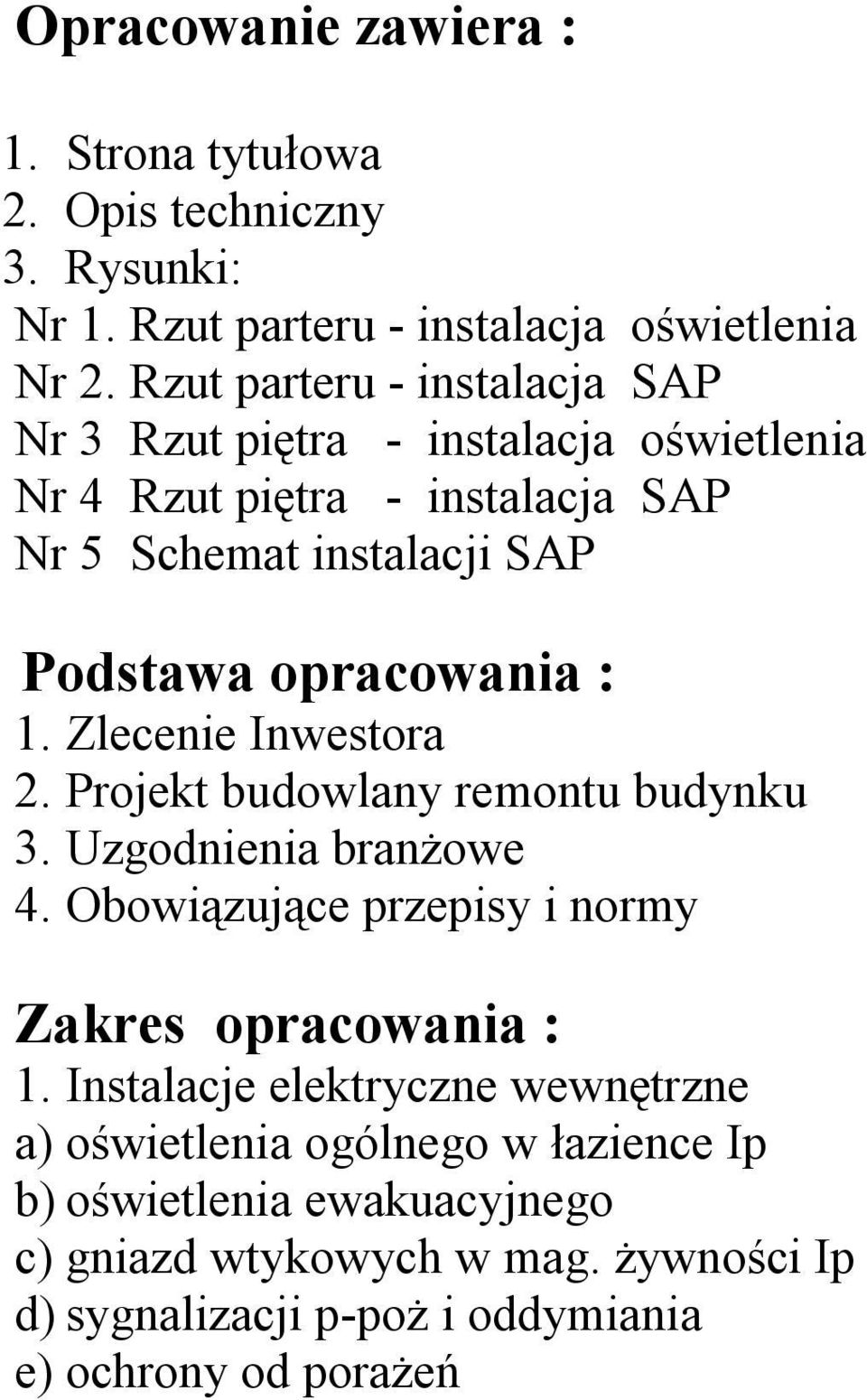

2 Opracowanie zawiera : 1. Strona tytułowa 2. Opis techniczny 3. Rysunki: Nr 1. Rzut parteru - instalacja oświetlenia Nr 2. Rzut parteru - instalacja SAP Nr 3 Rzut piętra - instalacja oświetlenia Nr 4 Rzut piętra - instalacja SAP Nr 5 Schemat instalacji SAP Podstawa opracowania : 1. Zlecenie Inwestora 2. Projekt budowlany remontu budynku 3. Uzgodnienia branżowe 4. Obowiązujące przepisy i normy Zakres opracowania : 1. Instalacje elektryczne wewnętrzne a) oświetlenia ogólnego w łazience Ip b) oświetlenia ewakuacyjnego c) gniazd wtykowych w mag. żywności Ip d) sygnalizacji p-poż i oddymiania e) ochrony od porażeń

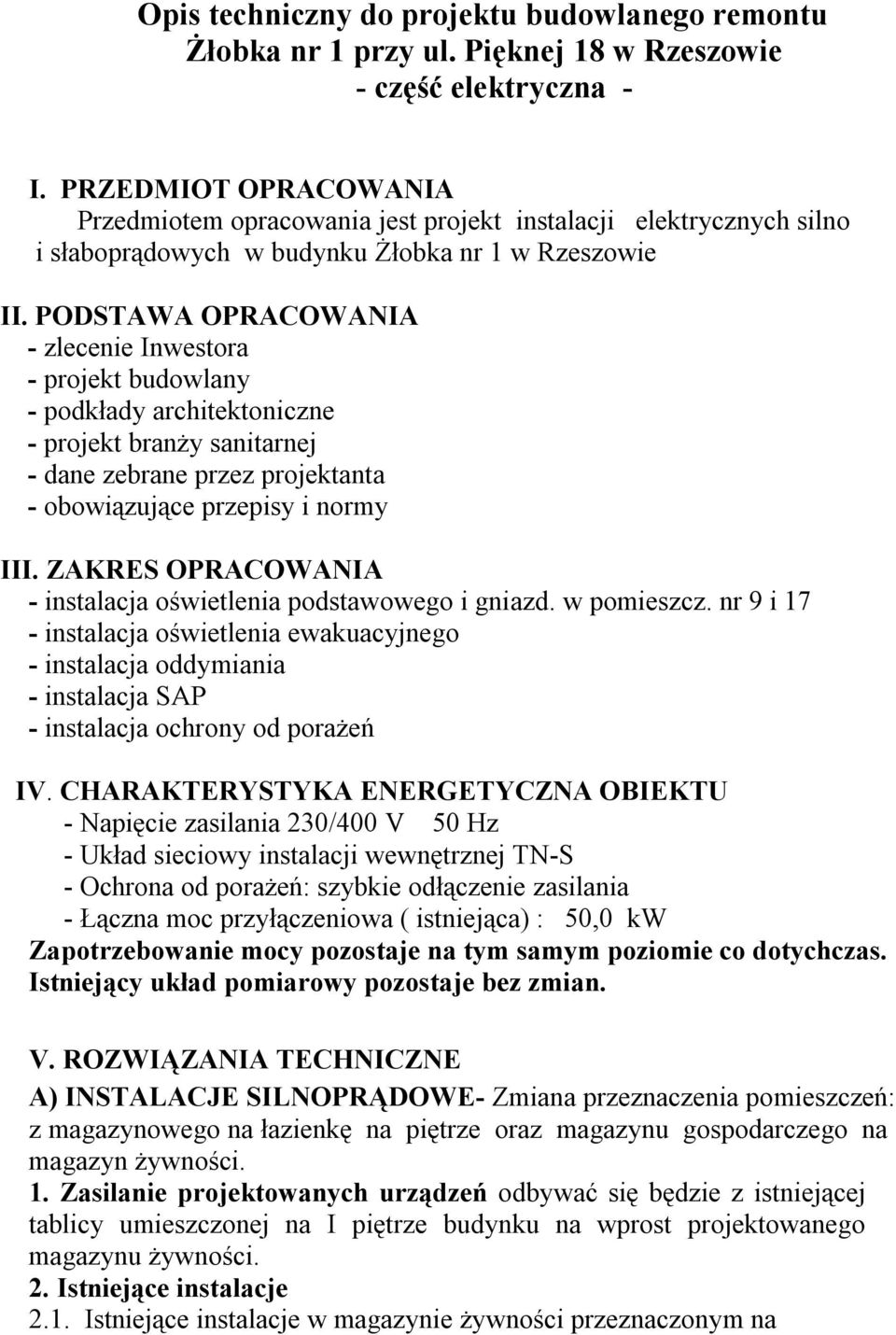

3 Opis techniczny do projektu budowlanego remontu Żłobka nr 1 przy ul. Pięknej 18 w Rzeszowie - część elektryczna - I. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt instalacji elektrycznych silno i słaboprądowych w budynku Żłobka nr 1 w Rzeszowie II. PODSTAWA OPRACOWANIA - zlecenie Inwestora - projekt budowlany - podkłady architektoniczne - projekt branży sanitarnej - dane zebrane przez projektanta - obowiązujące przepisy i normy III. ZAKRES OPRACOWANIA - instalacja oświetlenia podstawowego i gniazd. w pomieszcz. nr 9 i 17 - instalacja oświetlenia ewakuacyjnego - instalacja oddymiania - instalacja SAP - instalacja ochrony od porażeń IV. CHARAKTERYSTYKA ENERGETYCZNA OBIEKTU - Napięcie zasilania 230/400 V 50 Hz - Układ sieciowy instalacji wewnętrznej TN-S - Ochrona od porażeń: szybkie odłączenie zasilania - Łączna moc przyłączeniowa ( istniejąca) : 50,0 kw Zapotrzebowanie mocy pozostaje na tym samym poziomie co dotychczas. Istniejący układ pomiarowy pozostaje bez zmian. V. ROZWIĄZANIA TECHNICZNE A) INSTALACJE SILNOPRĄDOWE- Zmiana przeznaczenia pomieszczeń: z magazynowego na łazienkę na piętrze oraz magazynu gospodarczego na magazyn żywności. 1. Zasilanie projektowanych urządzeń odbywać się będzie z istniejącej tablicy umieszczonej na I piętrze budynku na wprost projektowanego magazynu żywności. 2. Istniejące instalacje 2.1. Istniejące instalacje w magazynie żywności przeznaczonym na

4 łazienkę umartwić tzn. gniazda zdemontować, puszki zaślepić deklami a przewody odłączyć w tablicy zasilającej: 2.2. W magazynie gospodarczym pozostawić istniejące instalacje bez zmian. 3. Projektowane instalacje 3.1. W magazynie żywności przeznaczonym na łazienkę instalację oświetleniową pozostawić bez zmian 3.2. W magazynie gospodarczym instalację oświetleniową pozostawić bez zmian. Wykonać nową instalację gniazd wtykowych zakończoną dwoma zestawami podwójnych gniazd w ramce wielokrotnej (podwójnej).każdy zestaw gniazd zasilić z oddzielnego obwodu wyprowadzonego z tablicy i zabezpieczonego wyłącznikiem instalacyjnym B-16A (wykorzystać pola które zasilały zdemontowane gniazda). Gniazda służyły będą podłączeniu 3 chłodziarek i jednej wagi. Dodatkowo, w okolicy okna wykonać wypust dla klimatyzatora, zasilany z oddzielnego obwodu B16A. Instalację prowadzić przewodami YDYżo 3 x 2,5 mm2 w listwie instalacyjnej n/t obok złącza kablowego, na zewnątrz budynku, należy zamontować wyłącznik główny p-poż. 4. Oświetlenie ewakuacyjne Podstawa prawna Dokumentacje wykonano w oparciu o Wytyczne Stowarzyszenia Inżynierów i Techników Pożarnictwa: SITP WP-01: 2006, które zostały pozytywnie zaopiniowane przez Komendę Główna Państwowej Straty Pożarnej pismo nr BZ-IV-0242/26/2006 z dnia 27 września 2006r. i zalecone do stosowania, jako opracowanie stanowiące zbiór wymagań poszczególnych norm i przepisów dotyczących oświetlenia awaryjnego, które może być wykorzystywane zarówno przez projektantów oświetlenia awaryjnego, jak również przez osoby uczestniczące w odbiorach tych instalacji i systemów. Instalacja opraw oświetlenia awaryjnego ewakuacyjnego W zakresie oświetlenia awaryjnego budynku zostało zaprojektowane: klatki schodowe wraz z korytarzami komunikacyjnymi, pomieszczenia zabaw dzieci oświetlenie ewakuacyjne dróg ewakuacyjnych, oświetlenie dodatkowe - kierunkowe (podświetlane znaki kierunkowe), Dla realizacji celu oświetlenia awaryjnego budynku, należy stosować wyłącznie oprawy oświetlenia awaryjnego zasilone z autonomicznych modułów elektroinwertorowych o czasie podtrzymania 2 godz..

5 Do oświetlenia awaryjnego w budynku należy zainstalować oddzielne oprawy LED. Stosować źródła światła POWER LED z optyką do przestrzeni otwartych w pomieszczeniach i z optyką soczewkową na korytarzach. Przewody zasilające miedziane o przekroju 2,5 mm2. Średnie natężenie oświetlenia na podłodze wzdłuż nie powinno być mniejsze niż 2 lx. Rozmieszczenie opraw oświetlenia dodatkowego kierunkowego Oprawy oświetlenia dodatkowego kierunkowego powinny być rozmieszczone: przy każdych drzwiach przeznaczonych do wyjścia ewakuacyjnego w pobliżu schodów i na klatkach schodowych, przy każdej zmianie przebiegu drogi ewakuacyjnej, w pobliżu każdego wyjścia końcowego, pobliżu każdego urządzenia przeciwpożarowego. Rozmieszczenie opraw oświetlenia awaryjnego ewakuacyjnego pokazano na rzutach poszczególnych kondygnacji. B) INSTALACJE SŁABOPRĄDOWE 1. Instalacja wykrywania i sygnalizacji pożaru Instalacja wykrywania i sygnalizacji pożaru będzie obejmowała swym zasięgiem cały budynek i będzie składać się z: centrali (CSP) optycznych czujek dymu optyczno-temperaturowych czujek dymu wskaźników zadziałania przycisków pożarowych ROP przekaźników i adapterów sygnalizatorów akustycznych sygnalizatorów akustyczno-optycznych okablowania Wszystkie elementy instalacji powinny posiadać certyfikaty wydawane przez CNBOP. Instalacja wykonana będzie w postaci 2 linii dozorowych (pętli), z których każda zaczyna i kończy się w CSP. Zastosowano instalację adresowalną pętlowa, pracującą w układzie dialogowym, gwarantującą wysoką niezawodność i jakość funkcjonowania. Poszczególne pętle obejmują swym zasięgiem: R1 parter R2 piętro

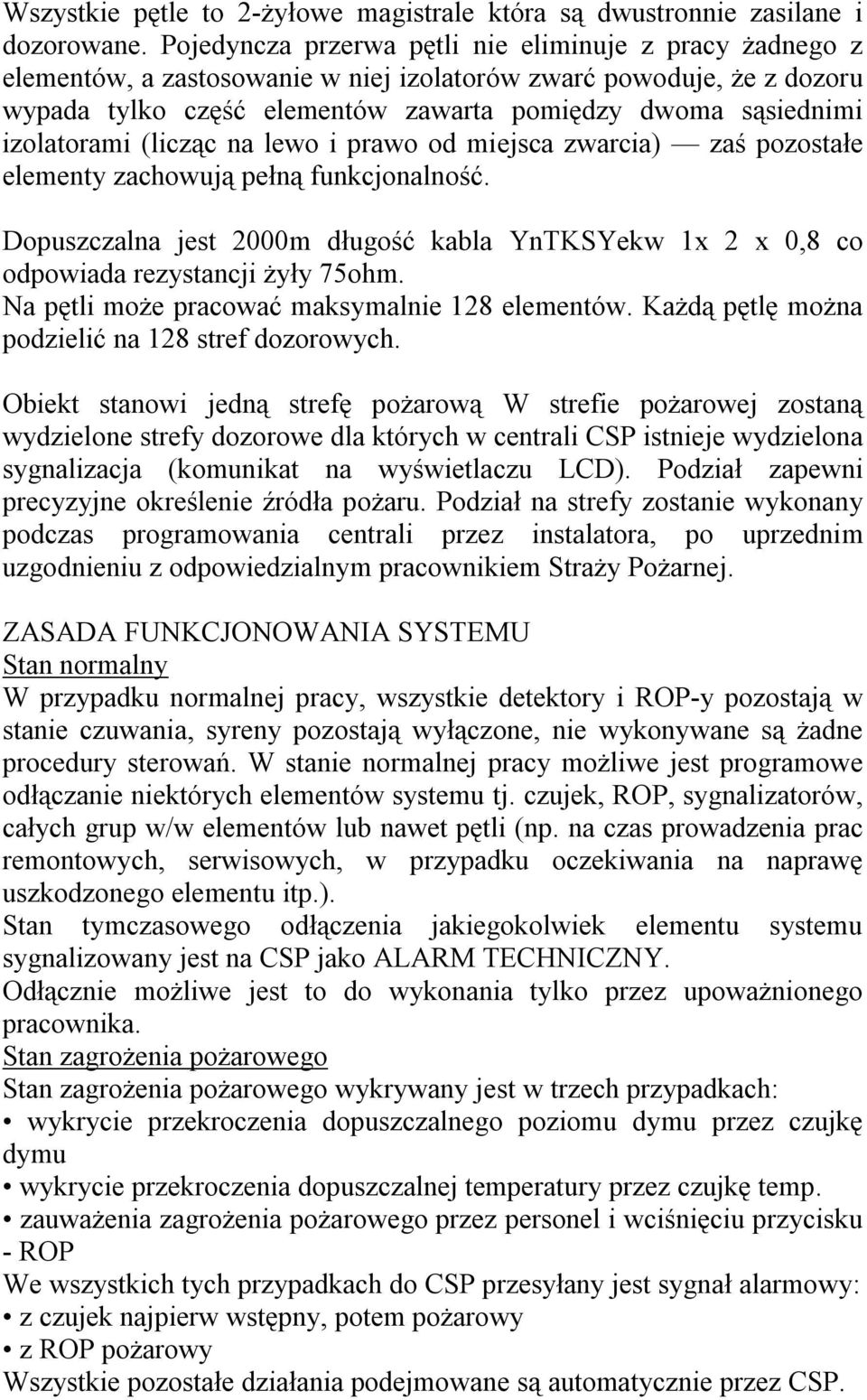

6 Wszystkie pętle to 2-żyłowe magistrale która są dwustronnie zasilane i dozorowane. Pojedyncza przerwa pętli nie eliminuje z pracy żadnego z elementów, a zastosowanie w niej izolatorów zwarć powoduje, że z dozoru wypada tylko część elementów zawarta pomiędzy dwoma sąsiednimi izolatorami (licząc na lewo i prawo od miejsca zwarcia) zaś pozostałe elementy zachowują pełną funkcjonalność. Dopuszczalna jest 2000m długość kabla YnTKSYekw 1x 2 x 0,8 co odpowiada rezystancji żyły 75ohm. Na pętli może pracować maksymalnie 128 elementów. Każdą pętlę można podzielić na 128 stref dozorowych. Obiekt stanowi jedną strefę pożarową W strefie pożarowej zostaną wydzielone strefy dozorowe dla których w centrali CSP istnieje wydzielona sygnalizacja (komunikat na wyświetlaczu LCD). Podział zapewni precyzyjne określenie źródła pożaru. Podział na strefy zostanie wykonany podczas programowania centrali przez instalatora, po uprzednim uzgodnieniu z odpowiedzialnym pracownikiem Straży Pożarnej. ZASADA FUNKCJONOWANIA SYSTEMU Stan normalny W przypadku normalnej pracy, wszystkie detektory i ROP-y pozostają w stanie czuwania, syreny pozostają wyłączone, nie wykonywane są żadne procedury sterowań. W stanie normalnej pracy możliwe jest programowe odłączanie niektórych elementów systemu tj. czujek, ROP, sygnalizatorów, całych grup w/w elementów lub nawet pętli (np. na czas prowadzenia prac remontowych, serwisowych, w przypadku oczekiwania na naprawę uszkodzonego elementu itp.). Stan tymczasowego odłączenia jakiegokolwiek elementu systemu sygnalizowany jest na CSP jako ALARM TECHNICZNY. Odłącznie możliwe jest to do wykonania tylko przez upoważnionego pracownika. Stan zagrożenia pożarowego Stan zagrożenia pożarowego wykrywany jest w trzech przypadkach: wykrycie przekroczenia dopuszczalnego poziomu dymu przez czujkę dymu wykrycie przekroczenia dopuszczalnej temperatury przez czujkę temp. zauważenia zagrożenia pożarowego przez personel i wciśnięciu przycisku - ROP We wszystkich tych przypadkach do CSP przesyłany jest sygnał alarmowy: z czujek najpierw wstępny, potem pożarowy z ROP pożarowy Wszystkie pozostałe działania podejmowane są automatycznie przez CSP.

7 Po weryfikacji alarmu pożarowego przez CSP, wykonywane zostają następujące działania: załączenia wszystkich sygnalizatorów (wewnątrz budynku i na zewnątrz) podanie sygnału do systemów i urządzeń współpracujących z systemem sygnalizacji pożaru tj. otwarcie okien oddymiania wyświetlenie na wyświetlaczu LCD CSP komunikatów opisujących wszystkie sygnały przychodzące i wychodzące z centrali przesłanie informacji o alarmie do Państwowej Straży Pożarnej. Połączenie z PSP zostanie zrealizowane przez firmę monitorującą systemy ppoż. w Rzeszowie (Instalacja powiadomienia PSP nie jest przedmiotem niniejszego pracowania. Połączenie zostanie zrealizowane przez firmę monitorującą centralę, zgodnie z uzgodnionymi warunkami) Stan awarii Stan awarii w systemie detekcji pożaru, jego części, bądź sygnały awarii z monitorowanych urządzeń systemów współpracujących z systemem detekcji pożaru sygnalizowany jest na wyświetlaczu LCD CSP. Sygnały awaryjne mogą być spowodowane między innymi: przerwą bądź zwarciem w przewodach instalacji wymontowaniem elementu instalacji uszkodzeniem elementu instalacji Sygnał o awarii zostanie przesłany do PSP. ZASILANIE Centrala sygnalizacji pożaru zasilana będzie z rozdzielni elektrycznej 230V, 50Hz przez własny układ zasilania. Centralka posiada zasilanie awaryjne z akumulatorów, które umożliwia 72 godziną pracę awaryjną Ręczne ostrzegacze pożaru zostały rozmieszczone: przy wyjściach, na drogach ewakuacyjnych (w odległości nie przekraczającej 40 m od siebie) OKABLOWANIE Okablowanie należy wykonać zgodnie z wytycznymi producenta systemu oraz schematem. Kable będą prowadzone pod tynkiem w rurkach ochronnych. 2. Instalacja oddymiania Instalacja oddymiania obejmować będzie sterowanie i monitorowanie klap odymiania zamontowanych w dachu. Instalacja pełnić będzie również funkcję przewietrzania. Instalacja będzie składać się z centrali oddymiania wraz z układem zasilającym siłowników klapy oddymiania przycisk oddymiania przycisk przewietrzania

8 centralki pogodowej okablowania Centrala oddymiania zasilana będzie z rozdzielni elektrycznej 230V 50Hz przez własny układ zasilania. Centralka posiada zasilanie awaryjne (z akumulatorów), który umożliwia 72 godziną pracę awaryjną. ZASADA FUNKCJONOWANIA SYSTEMU - Stan normalny W przypadku normalnej pracy nie wykonywane są żadne procedury sterowań centrala będzie w stanie czuwania W tym stanie możliwe będzie przewietrzanie pomieszczenia. Otwieranie i zamykanie klap będzie sterowane przyciskiem przewietrzania. W przypadku silnego wiatru lub deszczu klapa zostanie automatycznie zamknięta Klapy oddymiania będą wyposażone w siłowniki elektryczne, zgodnie z wytycznymi producenta. Na dachu budynku będzie zlokalizowana centrala pogodowa - Stan zagrożenia pożarowego Stan zagrożenia pożarowego wykrywany jest w przypadku wykryciu pożaru przez CSP i automatyczne wysterowanie adresowalnego przekaźnika, który jest połączony z centralą oddymiania. Po przekazaniu sygnału do centralki nastąpi otwarcie klap oddymiania, a do CSP zostanie przekazana informacja o stanie położenia klap. - Stan awarii Stan o awarii w instalacji oddymiania, będzie przesyłany do CSP poprzez adresowalny przekaźnik zamontowany na pletli dozorowej. Komunikat o awarii wyświetlony będzie na wyświetlaczu CSP VI. Technologia wykonania. Wszystkie instalacje zaprojektowano jako kryte i wymienialne. Należy stosować przewody z izolacją na napięcie 750V. Instalacje oświetlenia i gniazd wtyczkowych 1-faz zaprojektowano jako 3-żyłowe, zaś do gniazd 3-faz. jako 5-cio żyłowe. W pomieszczeniach suchych stosować osprzęt melaminowy p/t natomiast w pomieszczeniach wilgotnych osprzęt szczelny p/t. Po wykonaniu instalacji dokonać pomiarów elektrycznych wszystkich instalacji, nowych i starych. VII. Uwagi końcowe. - instalację wykonać w oparciu o niniejszy projekt oraz aktualne obowiązujące przepisy Bioz, PBUE, PWiORE.

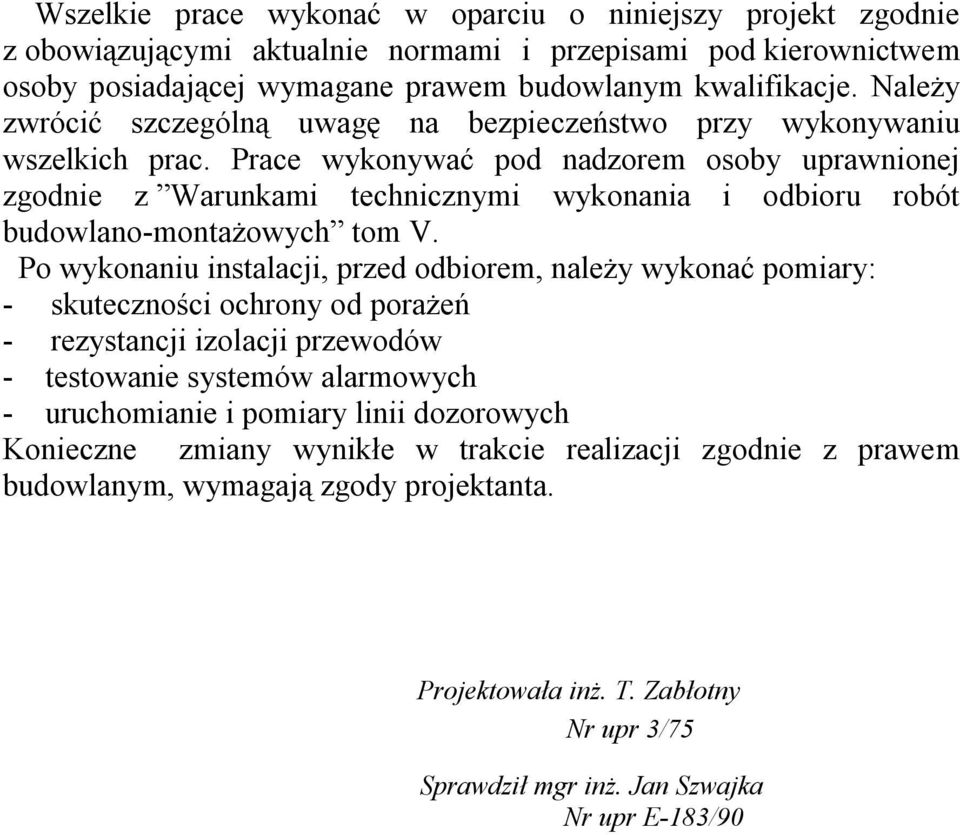

9 Wszelkie prace wykonać w oparciu o niniejszy projekt zgodnie z obowiązującymi aktualnie normami i przepisami pod kierownictwem osoby posiadającej wymagane prawem budowlanym kwalifikacje. Należy zwrócić szczególną uwagę na bezpieczeństwo przy wykonywaniu wszelkich prac. Prace wykonywać pod nadzorem osoby uprawnionej zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych tom V. Po wykonaniu instalacji, przed odbiorem, należy wykonać pomiary: - skuteczności ochrony od porażeń - rezystancji izolacji przewodów - testowanie systemów alarmowych - uruchomianie i pomiary linii dozorowych Konieczne zmiany wynikłe w trakcie realizacji zgodnie z prawem budowlanym, wymagają zgody projektanta. Projektowała inż. T. Zabłotny Nr upr 3/75 Sprawdził mgr inż. Jan Szwajka Nr upr E-183/90
