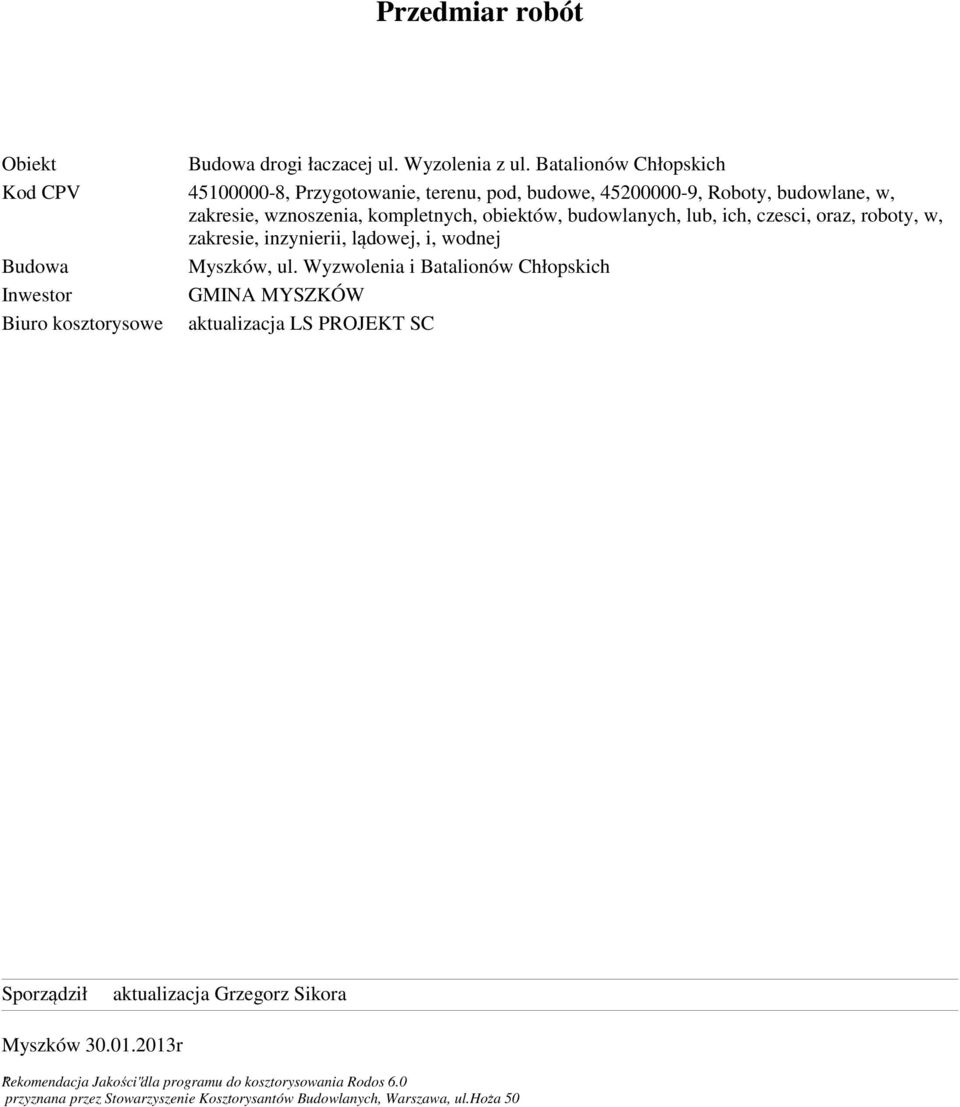

1 Przedmiar robót Obiekt Kod CPV , Przygotowanie, terenu, pod, budowe, , Roboty, budowlane, w, zakresie, wznoszenia, kompletnych, obiektów, budowlanych, lub, ich, czesci, oraz, roboty, w, zakresie, inzynierii, lądowej, i, wodnej Budowa Myszków, ul. Wyzwolenia i Batalionów Chłopskich Inwestor GMINA MYSZKÓW Biuro kosztorysowe aktualizacja LS PROJEKT SC Sporządził aktualizacja Grzegorz Sikora Myszków r "Rekomendacja Jakości"dla programu do kosztorysowania Rodos 6.0 przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

2 Tabela przedmiaru robót Strona 2/6 1 KNR /03 2 KNR /03 3 KNR /01 4 KNR /02 5 KNR /05 6 KNR /01 7 KNR KNR kalkulacja 10 KNRAT KNR /03 12 KNR /04 13 KNR /07 14 KNR /04 15 KNR /03 16 KNR /01 17 KNR KNR kalkulacja ROBOTY PRZYGOTOWAWCZE Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym Roboty pomiarowe wykonane przez uprawnionego geodetę. Pomiary powykonawcze z naniesieniem na zasoby mapowe ZDJĘCIE WARSTWY HUMUSU Usunięcie warstwy ziemi urodzajnej o grubości do 15cm za pomocą spycharki Usunięcie warstwy ziemi urodzajnej za pomocą spycharki - dodatek za każde dalsze 5cm grubości humusu (ponad 15cm) Krotność = 3 Nakłady dodatkowe za dalsze rozpoczęte 10m odległości przemieszczania gruntu (ponad 10m do 30m), grunt kategorii III Załadowanie humusu koparko-ładowarką przy obsłudze na zmianę roboczą przez 3 samochody samowyładowcze Wywiezienie humusu z terenu budowy przy mechanicznym załadowaniu i wyładowaniu samochodem samowyładowczym na odległość 1km, humus Wywiezienie humusu z terenu budowy przy mechanicznym załadowaniu i wyładowaniu samochodem samowyładowczym - dodatek za każdy następny rozpoczęty 1km, gruz betonowy Składowanie i utylizacja humusu po stronie wykonawcy - przyjęto masę 1,8t/m3 humusu ROZBIÓRKA ELEMENTÓW DRÓG Roboty remontowe - cięcie piłą nawierzchni bitumicznych na gł. do 5cm, głębokość cięcia 15cm Krotność = 5 Rozebranie mechaniczne nawierzchni z mieszanek mineralno-bitumicznych o grubości 3cm Rozebranie mechaniczne nawierzchni z mieszanek mineralno-bitumicznych o grubości 3cm - za każdy dalszy 1cm Krotność = 12 Mechaniczne rozebranie podbudowy z kruszywa kamiennego o grubości 15cm w-wa gr.15cm Rozebranie krawężników betonowych o wymiarach 20x30cm, na podsypce cementowo-piaskowej Rozebranie ław z betonu pod krawężniki Wywiezienie gruzu z terenu rozbiórki ładowanego koparko-ładowarką na samochody samowyładowcze przy obsłudze 3 samochodów na zmianę roboczą i mechaniczne wyładowanie ładowanego i wyładowanego ładowanego i wyładowanego - nakłady uzupełniające na każdy dalszy rozpoczęty km ponad 1km odległości Składowanie i utylizacja gruzu z rozbiórki po stronie wykonawcy - przyjęto masę 2,6t/m3 gruzu - gruz betonowy km 0,100 km 0,100 m2 815,000 m2 815,000 m3 244,500 m3 224,500 m3 224,500 m3 224,500 t 404,100 m 15,000 m2 15,000 m2 15,000 m2 15,000 m 15,000 m3 2,000 m3 4,925 m3 7,500 m3 7,500 t 19,500

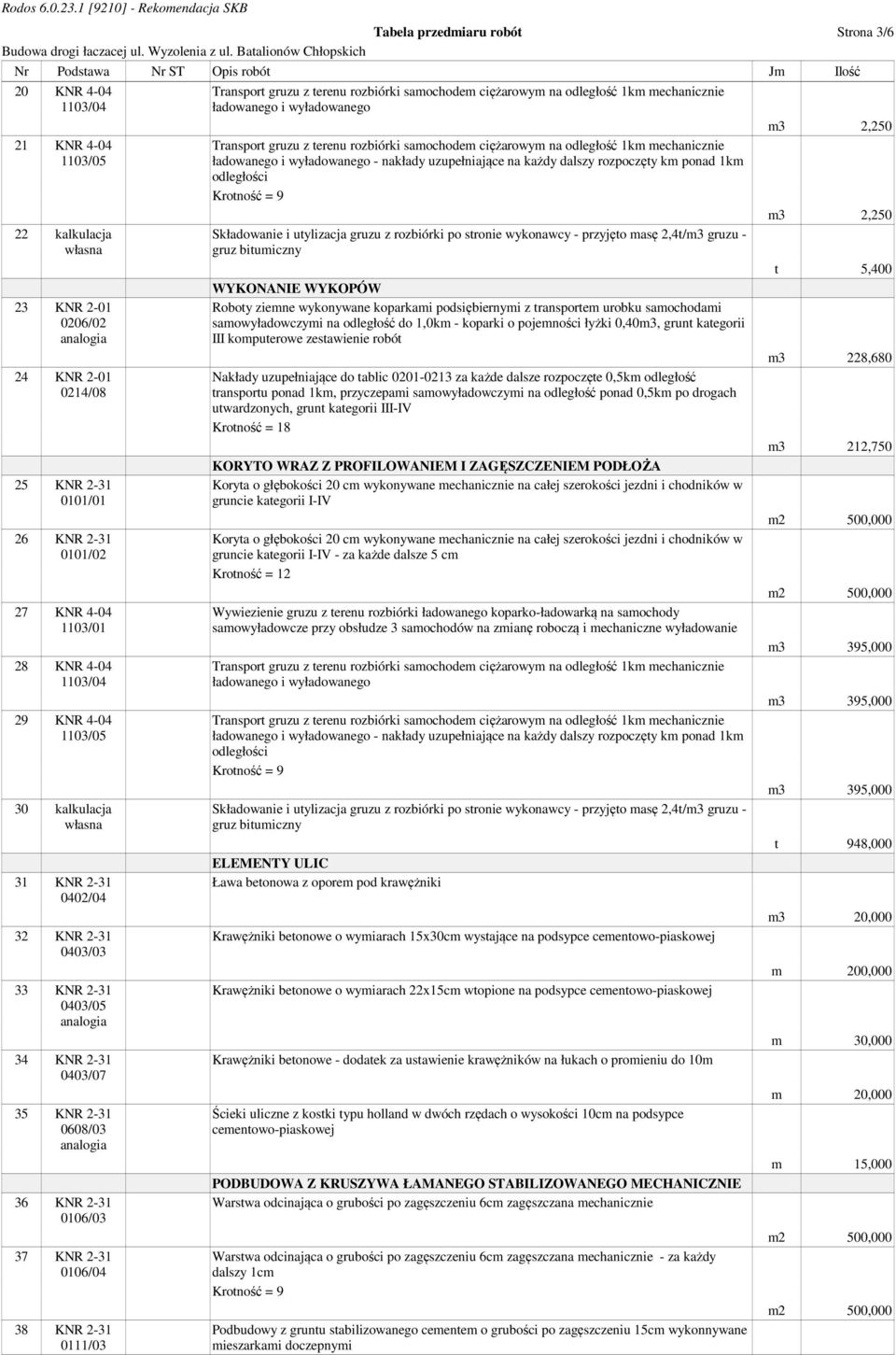

3 Tabela przedmiaru robót Strona 3/6 20 KNR KNR kalkulacja 23 KNR /02 24 KNR /08 25 KNR /01 26 KNR /02 27 KNR /01 28 KNR KNR kalkulacja 31 KNR /04 32 KNR /03 33 KNR /05 34 KNR /07 35 KNR /03 36 KNR /03 37 KNR /04 38 KNR /03 ładowanego i wyładowanego ładowanego i wyładowanego - nakłady uzupełniające na każdy dalszy rozpoczęty km ponad 1km odległości Składowanie i utylizacja gruzu z rozbiórki po stronie wykonawcy - przyjęto masę 2,4t/m3 gruzu - gruz bitumiczny WYKONANIE WYKOPÓW Roboty ziemne wykonywane koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi na odległość do 1,0km - koparki o pojemności łyżki 0,40m3, grunt kategorii III komputerowe zestawienie robót Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległość transportu ponad 1km, przyczepami samowyładowczymi na odległość ponad 0,5km po drogach utwardzonych, grunt kategorii III-IV Krotność = 18 KORYTO WRAZ Z PROFILOWANIEM I ZAGĘSZCZENIEM PODŁOŻA Koryta o głębokości 20 cm wykonywane mechanicznie na całej szerokości jezdni i chodników w gruncie kategorii I-IV Koryta o głębokości 20 cm wykonywane mechanicznie na całej szerokości jezdni i chodników w gruncie kategorii I-IV - za każde dalsze 5 cm Krotność = 12 Wywiezienie gruzu z terenu rozbiórki ładowanego koparko-ładowarką na samochody samowyładowcze przy obsłudze 3 samochodów na zmianę roboczą i mechaniczne wyładowanie ładowanego i wyładowanego ładowanego i wyładowanego - nakłady uzupełniające na każdy dalszy rozpoczęty km ponad 1km odległości Składowanie i utylizacja gruzu z rozbiórki po stronie wykonawcy - przyjęto masę 2,4t/m3 gruzu - gruz bitumiczny ELEMENTY ULIC Ława betonowa z oporem pod krawężniki Krawężniki betonowe o wymiarach 15x30cm wystające na podsypce cementowo-piaskowej Krawężniki betonowe o wymiarach 22x15cm wtopione na podsypce cementowo-piaskowej Krawężniki betonowe - dodatek za ustawienie krawężników na łukach o promieniu do 10m Ścieki uliczne z kostki typu holland w dwóch rzędach o wysokości 10cm na podsypce cementowo-piaskowej PODBUDOWA Z KRUSZYWA ŁAMANEGO STABILIZOWANEGO MECHANICZNIE Warstwa odcinająca o grubości po zagęszczeniu 6cm zagęszczana mechanicznie Warstwa odcinająca o grubości po zagęszczeniu 6cm zagęszczana mechanicznie - za każdy dalszy 1cm Podbudowy z gruntu stabilizowanego cementem o grubości po zagęszczeniu 15cm wykonnywane mieszarkami doczepnymi m3 2,250 m3 2,250 t 5,400 m3 228,680 m3 212,750 m3 395,000 m3 395,000 m3 395,000 t 948,000 m3 20,000 m 200,000 m 30,000 m 20,000 m 15,000

4 Tabela przedmiaru robót Strona 4/6 39 KNR /03 40 KNR /07 41 KNR /08 42 KNR /01 43 KNR /02 44 kalkulacja 45 KNR /06 46 KNR /07 47 KNR /01 48 KNR /06 49 KNR /08 50 KNR /01 51 KNR /02 52 KNR /02 53 KNR /02 54 KNR /03 55 KNR /01 Podbudowy z gruntu stabilizowanego cementem o grubości po zagęszczeniu 15cm wykonnywane mieszarkami doczepnymi Warstwa górna podbudowy z kruszywa łamanego 4/31,5 - o grubości po zagęszczeniu 8cm w-wa gr. 20cm Warstwa górna podbudowy z kruszywa łamanego 4/31,5 - o grubości po zagęszczeniu 8cm - za każdy dalszy 1cm Krotność = 12 PODBUDOWA Z BETONU ASFALTOWEGO Podbudowy z betonu asfaltowego 0/22 o grubości warstwy po zagęszczeniu 4cm, w-wa gr 9cm Podbudowy z betonu asfaltowego za każdy dalszy 1cm Krotność = 5 Badanie nośności podbudowy płytą VSS, co 50m CZYSZCZENIE I SKROPIENIE WARSTW KONSTRUKCYJNYCH Oczyszczenie mechaniczne nawierzchni ulepszonej z bitumu Krotność = 2 Skropienie nawierzchni emulsją asfaltową Krotność = 2 NAWIERZCHNIA Z BETONU ASFALTOWEGO Nawierzchnia z AC 11S z warstwą ścieralną afaltową o grubości po zagęszczeniu 4cm Nawierzchnia z AC 11S z warstwą ścieralną afaltową - za każdy dalszy 1cm ROBOTY WYKOŃCZENIOWE Plantowanie, obrobienie na czysto skarp i korony nasypów w gruncie kategorii IV Humusowanie skarp z obsianiem warstwy humusu grubości 5cm Humusowanie skarp z obsianiem warstwy humusu - dodatek za każde dalsze 5cm humusu (ponad 5cm) OZNAKOWANIE NA CZAS ROBÓT DOCELOWA ORGANIZACJA RUCHU Słupki do znaków drogowych z rur stalowych o średnicy 70mm Przymocowanie tablic znaków drogowych: zakazu, nakazu, ostrzegawczych i informacyjnych o powierzchni ponad 0,3m2, znaki II generacji z blachy stalowej ocynkowanej ofoliowane folią odblaskową, krawędź podwójnie zaginana ROBOTY ZABEZPIECZAJĄCE IST. UZBROJENIE Rury ochronne o średnicy nominalnej 200mm Zabezpieczenie kabli w ziemi szt. 2,000 m2 175,000 m2 175,000 m2 175,000 szt 4,000 szt 4,000 m 12,000 m 10,000

5 Tabela przedmiaru robót Strona 5/6 56 KNR /02 57 KNR 4-02w 0117/07 58 KNR 2-18w 0219/03 59 KNR 2-18w /02 Demontaż hydrantu podziemnego średnicy mm Wymiana trójnika z tworzyw sztucznych o średnicy 63mm o połączeniach zgrzewanych Hydranty pożarowe nadziemne, o średnicy 80mm Zasuwy typu E kołnierzowe z obudową, montowane na rurociągach PCW i PE, o średnicy 100mm szt 1,000 szt 1,000 kpl 1,000 kpl 1,000

6 Spis działów przedmiaru robót Strona 6/6 Nr Opis robót ROBOTY PRZYGOTOWAWCZE ZDJĘCIE WARSTWY HUMUSU ROZBIÓRKA ELEMENTÓW DRÓG WYKONANIE WYKOPÓW KORYTO WRAZ Z PROFILOWANIEM I ZAGĘSZCZENIEM PODŁOŻA ELEMENTY ULIC PODBUDOWA Z KRUSZYWA ŁAMANEGO STABILIZOWANEGO MECHANICZNIE PODBUDOWA Z BETONU ASFALTOWEGO CZYSZCZENIE I SKROPIENIE WARSTW KONSTRUKCYJNYCH NAWIERZCHNIA Z BETONU ASFALTOWEGO ROBOTY WYKOŃCZENIOWE OZNAKOWANIE NA CZAS ROBÓT DOCELOWA ORGANIZACJA RUCHU ROBOTY ZABEZPIECZAJĄCE IST. UZBROJENIE
