Piotr Targowski i Bernard Ziętek WYZNACZANIE MACIERZY [ABCD] UKŁADU OPTYCZNEGO

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Piotr Targowski i Bernard Ziętek WYZNACZANIE MACIERZY [ABCD] UKŁADU OPTYCZNEGO"

Transkrypt

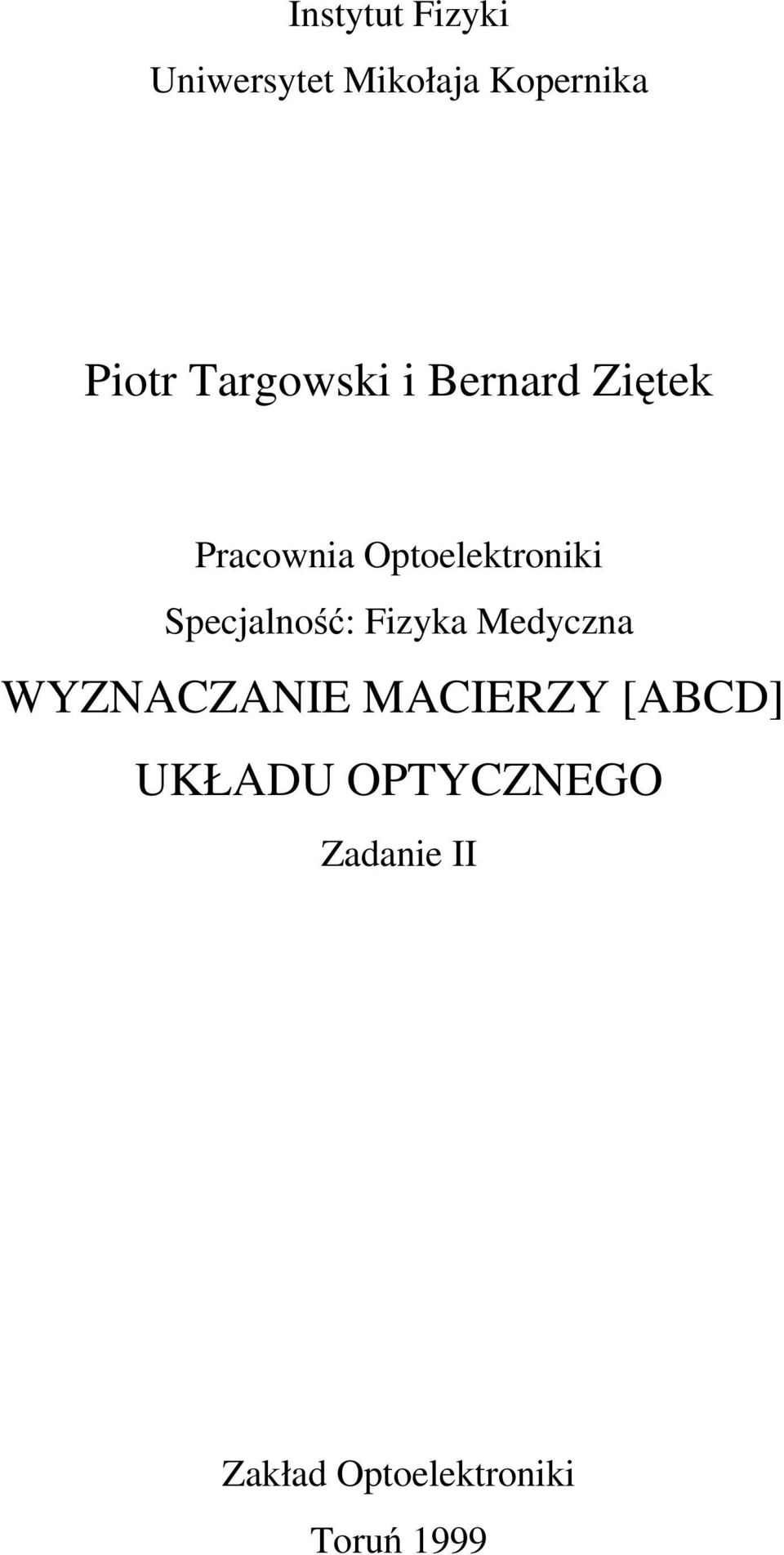

1 Instytut Fizyki Uniwersytet Mikołaja Kopernika Piotr Targowski i Bernard Ziętek Pracownia Optoelektroniki Specjalność: Fizyka Medyczna WYZNAZANIE MAIERZY [ABD] UKŁADU OPTYZNEGO Zadanie II Zakład Optoelektroniki Toruń 999

2 Wyznaczanie macierzy [ABD] I. el zadania elem zadania jest praktyczne opanowanie metody macierzowej opisu układu optycznego. II. Optyka macierzowa A. Podstawowe zależności Optyka macierzowa opisuje odwzorowania kolinearne (płaszczyzny odwzorowują się w płaszczyzny) oraz centrowane ( punktom przedmiotowym leżącym na pewnej wybranej prostej <osi optycznej> odpowiadają punkty obrazowe leżące na tej samej prostej oraz istnieje symetria obrotowa wokół tej osi). Podstawowe zagadnienie optyki promieni polega na wyznaczeniu własności promienia wychodzącego z układu (ρ i ϕ na Rys. ) na podstawie znajomości własności promienia wchodzącego (ρ i ϕ ) oraz własności układu. ϕ ρ ρ ϕ oś optyczna Π Płaszczyzna Π wejściowa Płaszczyzna wyjściowa Rys. Pomiędzy płaszczyznami Π i Π znajduje się układ optyczny przekształcający promień Optyka promieni przyosiowych bada przekształcenia promieni tworzących mały kąt z osią optyczną. Wówczas: () ϕ = sin(ϕ)=tg(ϕ) Odwzorowania kolinearne, centrowane odpowiadają przekształceniu liniowemu parametrów promienia: ρ = a ρ + b ϕ (a) ϕ = c ρ + d ϕ (b) Współczynnik załamania ośrodka przed płaszczyzną wejściową oraz za płaszczyzną wyjściową uwzględnia się zastępując kąt ϕ przez kąt uogólniony v: v = n ϕ (3) Wówczas odwzorowanie promienia () zapisuje się w postaci: ρ = A ρ + Bv v = ρ + Dv (4a) (4b) II -

3 Wyznaczanie macierzy [ABD] albo w postaci macierzowej: ρ v = A B D ρ v (5) Dla dowolnego układu optycznego wyznacznik macierzy [ABD] jest równy : A D B = (6) B. Postać macierzy [ABD] dla prostych układów optycznych Wartość współczynników macierzy ABD zależy od własności układu optycznego i położenia płaszczyzn Π i Π. Dla standartowych elementów układów optycznych macierz ta ma postać: płaszczyzna S stanowi granicę ośrodków o różnych współczynnikach załamania, przy czym S = Π = Π : 0 (7) 0 dielektryk o współczynniku załamania n i grubości d pomiędzy płaszczyznami Π i Π : d n 0 (8) pojedyncza sferyczna powierzchnia łamiąca o promieniu r (r > 0 jeżeli środek krzywizny leży po stronie ośrodka ). Płaszczyzny Π = Π przecinają oś optyczna razem z powierzchnia łamiącą: 0 (9) n n r soczewka cienka o ogniskowej f (f > 0 dla soczewki skupiającej). Płaszczyzny Π = Π przecinają oś optyczna razem z soczewka cienką: 0 f (0) Złożony układ optyczny można skonstruować z elementów opisanych powyżej. Jeżeli promień światła kolejno przechodzi przez elementy,..k to własności promienia wyjściowego można obliczyć ze wzoru: ρ k v k = Ak k B k... D k A B. D A B D ρ v = A B D ρ v () gdzie macierz [ABD] opisuje cały układ optyczny zawarty pomiędzy płaszczyznami Π i Π k II - 3

4 Wyznaczanie macierzy [ABD]. Punkty kardynalne układu optycznego Układ optyczny można również opisać za pomocą 4 płaszczyzn: płaszczyzn ogniskowych i płaszczyzn głównych (czasami definiuje się też płaszczyzny węzłowe - tutaj pomijane). Płaszczyznę ogniskową tworzy odwzorowanie wiązki równoległych promieni. Punkt ogniskowy (F) jest obrazem równoległej do osi optycznej wiązki równoległych promieni i leży na przecięciu płaszczyzny ogniskowej (prostopadłej do osi optycznej) i osi optycznej. Płaszczyzny główne są prostopadłe do osi optycznej i odwzorowują się na siebie w stosunku :. Punkty główne (H) leżą na przecięciu płaszczyzn głównych z osią optyczną. Punkty F i H należą do punktów kardynalnych odwzorowania. Ogniskowymi układu optycznego są odległości ognisk do płaszczyzn głównych. Przyjmijmy następujące oznaczenia i umowę co do znaków odległości w układzie optycznym: ogniskowe: f = F H f = H F położenie płaszczyzn głównych: s = Π H s = położenie ognisk: τ = F Π τ = Π F H Π płaszczyzna główna płaszczyzna główna H H F P P F Π Π τ s s τ f f Rys.. Przykładowe rozmieszczenie podstawowych punktów odwzorowania. Dla takiego układu płaszczyzn wszystkie odległości są dodatnie. Korzystając z Rys. łatwo można wyznaczyć związki pomiędzy położeniem punktów kardynalnych a współczynnikami [ABD]: s = n D D τ = n f =τ + s = n oraz () s = n A τ = n A f =τ + s = n II - 4

5 Wyznaczanie macierzy [ABD] D. Przypadki szczególne Szczególne znaczenie mają tak rozmieszczone płaszczyzny Π i Π, że pewne elementy macierzy [ABD] się zerują: A=0 oznacza, że płaszczyzna Π jest drugą płaszczyzną ogniskową B=0 oznacza, że płaszczyzna Π jest obrazem płaszczyzny Π (przedmiotowej). Inaczej mówiąc przedmiot umieszczony w płaszczyźnie Π ma ostry obraz w płaszczyźnie Π. A jest powiększeniem liniowym układu. =0 oznacza, że układ przekształca wiązkę równoległą na wiązkę równoległą. Taki układ nazywamy afokalnym lub teleskopowym, D jest powiększeniem kątowym tego układu. D=0 oznacza, że płaszczyzna Π jest pierwszą płaszczyzną ogniskową. III. Metoda wyznaczenia współczynników [ABD] układu optycznego. Układ pomiarowy przedstawia Rys. 3. Pomiędzy punktami P i P znajduje się układ optyczny, którego macierz wyznaczamy. Przedmiot o znanych rozmiarach umieszczony jest w punkcie O. Ekran z ostrym obrazem przedmiotu znajduje się w punkcie O. przedmiot O ostry obraz przedmiotu A B ρ D ρ P P O X Y Rys. 3. Zasada pomiaru współczynników [ABD] nieznanego układu optycznego. Ponieważ układ pomiarowy znajduje się w powietrzu, współczynniki załamania w obszarach X i Y możemy przyjąć jako równe. W takim przypadku macierz [ABD] całego układu (od przedmiotu do obrazu) można wyrazić wzorem: M = Y 0. AB D. X 0 = A + Y AX+ B + Y(D + X) D+ X (3) Jeżeli obraz jest ostry, to M =0, czyli: A X + B + Y(D + X )=0 ρ oraz (4) ρ = α = A + Y gdzie /α jest powiększeniem kątowym. Obliczając w tym przypadku wyznacznik macierzy z prawej strony wzoru (3), uwzględniając (3) i wzór (6) otrzymujemy: II - 5

6 Wyznaczanie macierzy [ABD] (A + Y )(D + X ) 0 = (5) i dalej: D + X= A +Y =α A X + B = Y(D + X )= Yα oraz (6) Pomiar polega na wyznaczeniu α(x) i Y(X) dla szeregu wartości X. IV. Aparatura Układ pomiarowy zestawiony jest na ławie optycznej wyposażonej w podziałkę i składa się z:. Źródła światła z żarówką halogenową i zasilaczem Z 300 (napięcie pracy żarówki = V). Matówki z krzyżem - "przedmiotu" o wysokości 0.6 mm 3. Nieznanego układu optycznego - zestawu soczewek ustawionych przez opiekuna zadania 4. Ekranu z tłem z papieru milimetrowego Obiekty - 4 ustawione są na koniach ze wskaźnikami. V. Wykonanie zadania W celu wykonania zadania należy kolejno:. Obrać położenie płaszczyzn wejściowej i wyjściowej tak, by badany układ optyczny znajdował się pomiędzy nimi.. Dla pewnego położenia przedmiotu (odczytać i zapisać wartość X) znaleźć 0-cio krotnie położenie ekranu dające ostry obraz. Wyznaczyć średnie wartości Y i α oraz ich odchylenia standartowe. 3. Powtórzyć czynności z punktu dla kolejnych położeń przedmiotu z możliwie szerokiego przedziału. Położenie źródła światła zmieniać tak, by zawsze mieć maksymalnie jasny obraz. 4. Sporządzić wykresy α(x) i -Y(X)*α(X) - Rys Metodą regresji liniowej wyznaczyć współczynniki [ABD] oraz błędy ich wyznaczenia 6. Obliczyć wartość wyznacznika macierzy [ABD] i błąd jego wyznaczenia. 7. Obliczyć położenia ognisk i płaszczyzn głównych. 8. Na papierze milimetrowym wykreślić elementy układu zaznaczając położenia punktów P i P oraz punktów kardynalnych. α -Y α }D arctg() } B arctg(a) X X Rys.4. Metoda wyznaczenia współczynników [ABD] II - 6
