Pojemnik na toner 60 gram (z plombą) CC1997CRS do HP M252/MFP M277 X zawiera następujące elementy:
|
|
- Sebastian Urbański
- 5 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja instalacji pojemnika na toner CC1997CRS do HP M252 / MFP M277 'x' pojemności 60 gram (z plombą) OEM HP M252/MFP M277 kaseta (CF400A-CF403A lub CF400X-CF403X) CC1997CRS HP M252/MFP M277 X pojemnik na toner 60 gram (z plombą) Pojemnik na toner 60 gram (z plombą) CC1997CRS do HP M252/MFP M277 X zawiera następujące elementy: 1. Pojemnik na toner HP M252/MFP M277. Wyposażony w komplet uszczelnień piankowych, plombę i uszczelki wałka wywołującego. 2. Kołek przewodzący prąd. 3. Śruby do kontaktu z boku stabilizatora. 4. Uszczelka otworu do napełniania. W przypadku korzystania z pojemnika A wydajność kasety zwiększy się ponad wartość X OEM. Procedura przekształcenia. Krok 1 Zdjęcie przedstawia pojemnik CC1977CRS HP M252 / MFP M277 'X'. Napełnij zasobnik z tonerem i zaklej otwór do napełniania uszczelką. Trzeba zdemontować i używać następujących części z pojemnika tonera OEM z 'A' lub 'X' kasety: 1. Boczna obudowa przekładni, 2. Stabilizator przekładni, 3. Kontakt boczny stabilizatora, 4. Izolator wałka wywołującego, 5. Łożyska wałka wywołującego, 6. Uszczelki gąbkowe wałka podającego, 7. Koła napędowe wałka wywołującego. 8. Zestaw kół, 9. Wałek wywołujący, 10. Rolkę podającą toner, 11. Doctor blade. Przed ponownym użyciem starannie oczyścić wszystkie elementy.

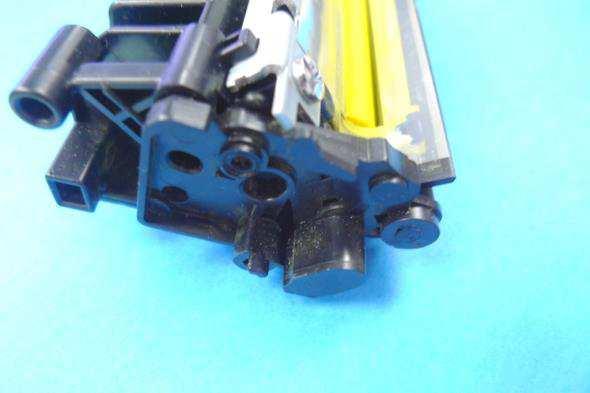

2 Krok 2 Demontaż stabilizatora bocznego kontaktu z kasety OEM. Jest on przyspawany w pojemniku OEM w dwóch punktach, widocznych na zdjęciu po lewej stronie. Wywiercić otwór o średnicy 2.9mm w punkcie A na kasecie OEM aby usunąć zgrzany słupek. Krok 3 Następnie włóż płaski śrubokręt pomiędzy boczny stabilizator i pojemnik na toner i przełamać złącze zgrzania w punkcie B. ** Należy upewnić się, że nie uszkodzisz stabilizatora kontaktu bocznego. Krok 4 Jeśli po usunięciu stabilizatora z kasety OEM wtyk przewodzący nadal pozostaje w korpusie, należy go usunąć. ** Upewnij się, że otwór o średnicy 2.9mm jest wiercony przez korpus OEM prostopadle a nie z boku stabilizatora, jak pokazano na zdjęciu.
3 Krok 5 Uchwyć oś gąbkowego wałka podającego toner i przesuń w prawo. Wysuń oś z lewej strony i wyciągnij z zasobnika z tonerem OEM, ostrożnie ścisnąć gąbkę. Po wyjęciu wałka upewnij się, że w sekcji naprężania gąbka jest gładka. Krok 6 Włóż prawą stronę wałka do pojemnika CC1997CRS, a następnie delikatnie wsuń go do korpusu napinając gąbkę aby włożyć oś z lewej strony. Upewnij się, że gąbka na wałku podającym toner wróciła do normalnej pozycji po instalacji. Krok 7 Zainstaluj pierścienie uszczelniające wałka podającego po obu stronach, jak pokazano na zdjęciu. ** W przypadku uszkodzenia, wymień na nowe uszczelki piankowe CC2000 HP M252 / M277 MFP (1 zestaw, 2szt). Krok 8 Zainstaluj kołek przewodzący, który pochodzi z zestawu elementów na lewym boku zasobnika z tonerem w sposób pokazany na zdjęciu. ** Upewnij się, że używasz kołka przewodzącego z CC1997CRS. Nie używaj kołka przewodzącego OEM. Prawdopodobnie jest uszkodzony.
4 Krok 9 Ostrożnie umieścić niewielką ilość uszczelniacza silikonowego pomiędzy uszczelkami listwy rozprowadzającej i wałka wywołującego jak pokazano na zdjęciach obok. ** Upewnij się, że silikon nie dotyka do wałka wywołującego. Krok 10 Zanim wyschnie silikon zainstaluj listwę rozprowadzającą toner (doctor blade) na pojemniku. Pozwoli to upewnić się, że uszczelniacz wypełnia przestrzeń pomiędzy listwą i pianką. Oczyścić nadmiar po zamontowaniu rakla. ** Upewnij się, że silikon nie dotyka wałka wywołującego. Krok 11 Zainstaluj listwę Doctor Blade na Hoppera. Szczelina listwy około 1.1mm. Jest to różnica mierzona pomiędzy OEM a pojemnikiem CC1749 (1.12mm / 0,044 ") grubości włącznie z klejem 5.08 X 5.08mm. Trzymaj listwę na swoim miejscu i przykręć do korpusu. ** Używaj oryginalnych pokrytych galwanicznie wkrętów. Nie stosować czarnych śrub. ** Różne kombinacje bębna światłoczułego i tonera, mogą wymagać ustawienia nieco innej szczeliny. Posiadamy szeroki zakres różnej grubości podkładek. Krok 12 Umieścić tulejki dystansowe po lewym i prawym końcu wałka wywołującego. Umieścić izolator na lewym końcu wałka. Umieścić rolkę w korpusie. ** Jeśli nie jest używasz bębna OEM w kasecie, nie
5 należy umieszczać izolatora na wałku wywołującym. Krok 13 Następnie zainstaluj stabilizator na pojemniku. ** Upewnij się, że izolator jest w pozycji blokującej, jak pokazano na zdjęciu. ** Nie należy instalować izolatora, jeśli nie jest używasz bębna OEM. Korpus CC1987 HP M252 / MFP M277, posiada również funkcję oddzielenia sekcji pojemnika z tonerem i odpadów. Etap 14 Za pomocą śrub dołączonych do korpusu CC1997CRS dokręcić stabilizator, jak pokazano na zdjęciu. ** Użyj powlekanej śruby przewodzącej z zestawu w miejscu pokazanym na rysunku. Nie używaj czarnego wkrętu. ** Upewnij się, że końcówka plomby wychodzi między stabilizatorem i pojemnikiem tonera, jak pokazano na zdjęciu. Krok 15 Za pomocą czarnego wkrętu dołączonego do zestawu dokręcić kontakt boczny stabilizatora.
6 Krok 16 Zamontować przekładnie kół zębatych w stabilizatorze, jak pokazano na zdjęciu. Zainstalować osłonę kół zębatych. Dokręcić śrubę mocującą osłonę. Procedura przekształcenia jest zakończona. Ostatnie zdjęcie pokazuje sposób umieszczenia końcówki plomby po złączeniu kasety.
