Wymianę należy przeprowadzać w tej kolejności:

Transkrypt

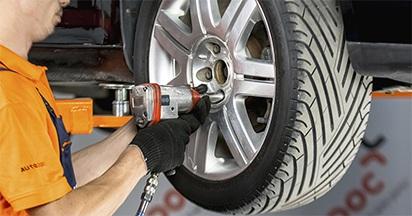

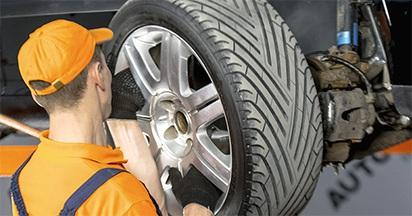

1 Wymianę należy przeprowadzać w tej kolejności: 1 Wymianiaj obydwa amortyzatora jednocześnie podczas naprawy swojego samochodu 2 Zaciągnij dźwignię hamulca ręcznego. 3 Włóż kliny pod koła tylne. Poluzuj śruby mocujące koło 4 5 Podejmij przednią część samochodu i zafiksuj na podporach. Zdejmij koła przednie. 1 11

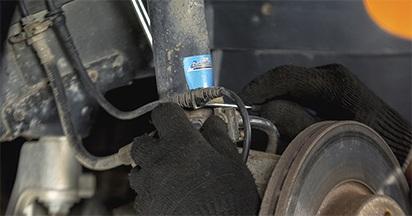

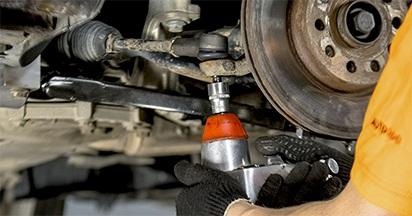

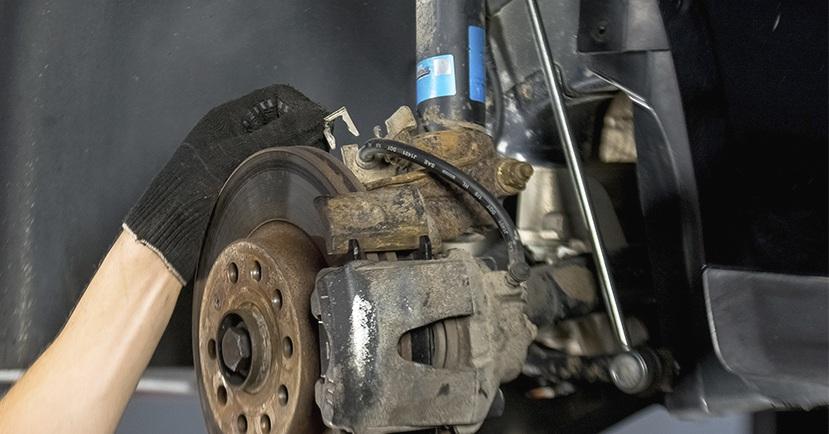

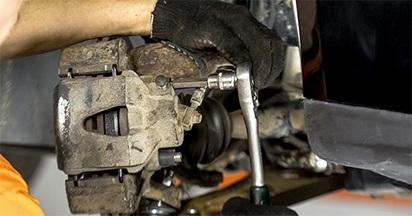

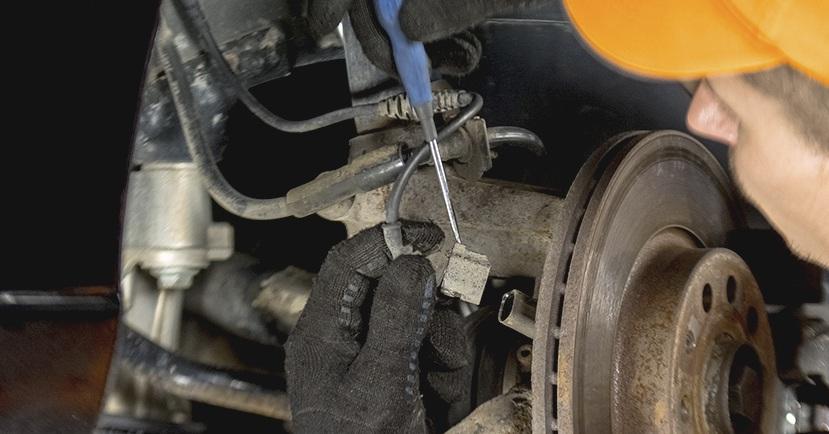

2 6 Odkręć śrubę mocującą końcówkę do zwrotnicy Odłącz końcówkę drążka kierowniczego od zwrotnicy. 8.2 Rozłącz okablowanie oraz przewód hamulcowy ze wspornika zwrotnicy Odkręć mocowanie zacisku hamulcowego. 2 11

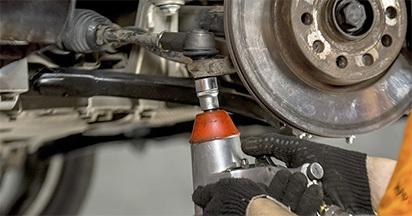

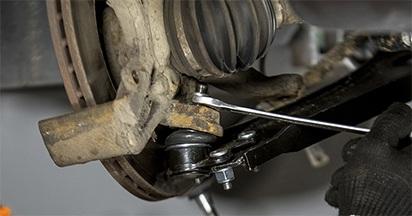

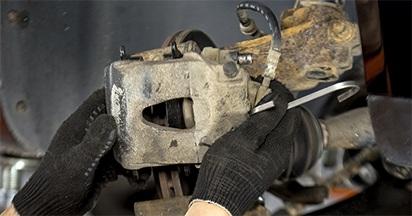

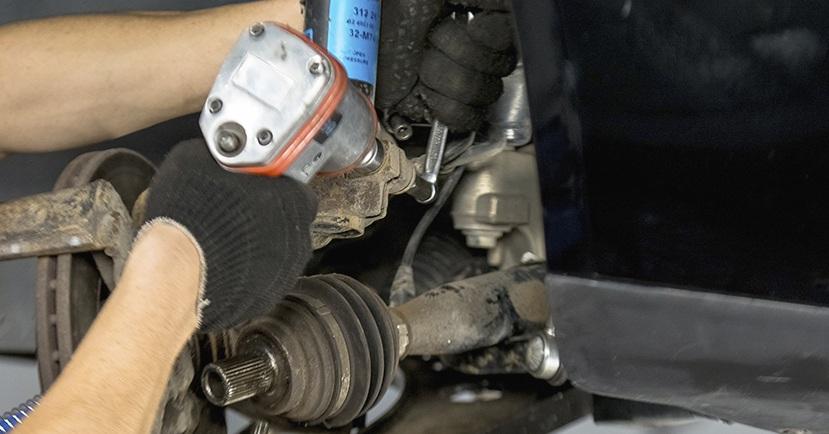

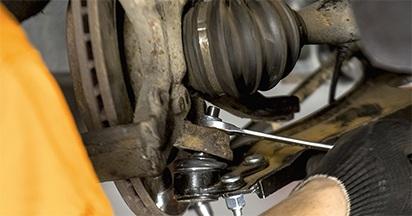

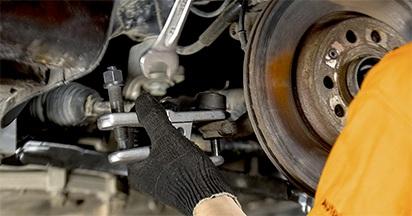

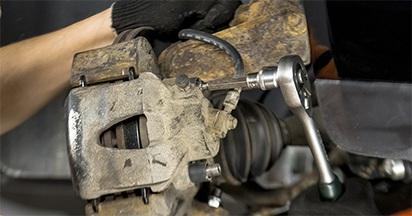

3 Zdejmij zacisk hamulcowy Odkręć nakrętkę przegubu kulowego. Ściągnij przegub kulowy ze zwrotnicy. 12 Zwolnij i odkręć mocowanie mocowanie wału napędowego do piasty koła. 3 11

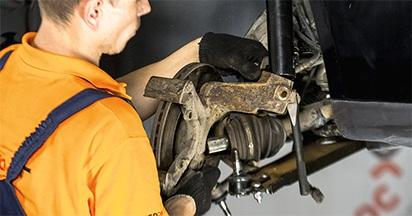

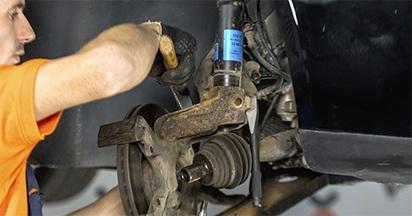

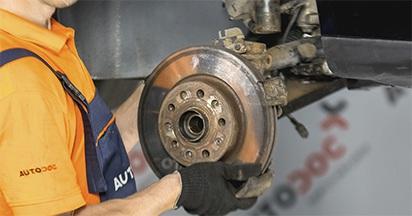

4 Odkręć nakrętkę i zdejmij drążek stabilizatora z kolumny zawieszenia. 14 Odkręć nakrętkę i wyjmij sworzeń dolnego mocowania amortyzatora Odłącz zwrotnicę z kolumny amortyzatora AutoDoc poleca: Uważaj, aby nie zaszkodzić osłony ochronnej przegubu stałej prędkości wału napędowego. 4 11

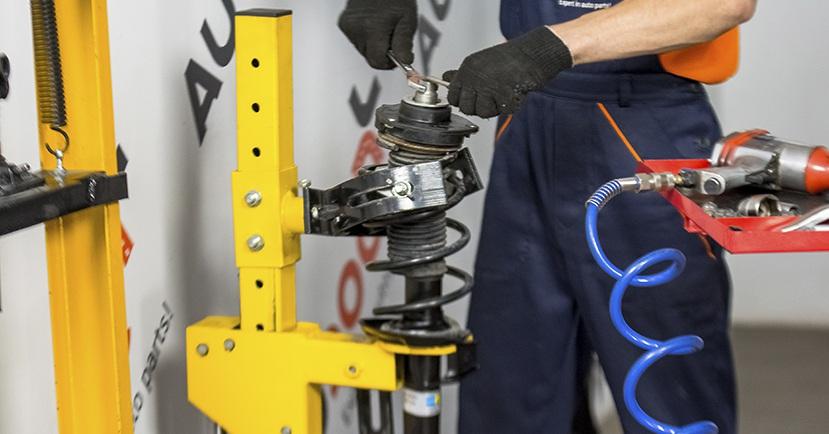

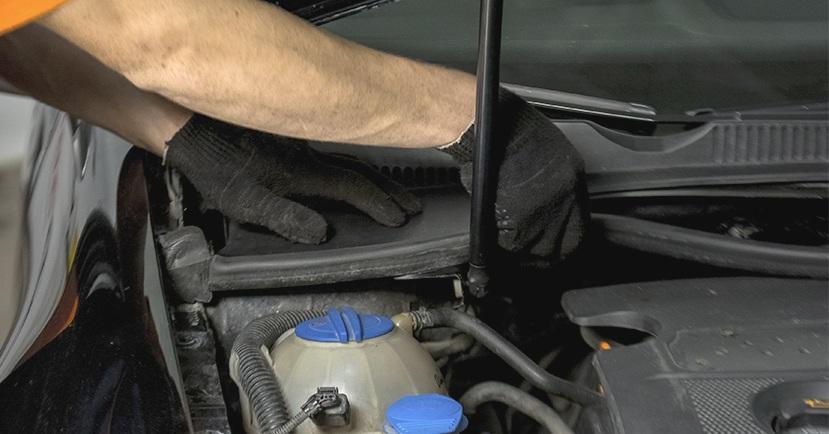

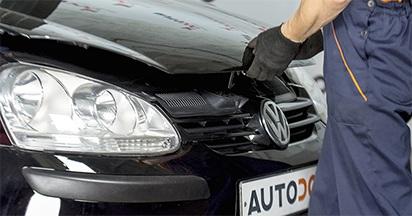

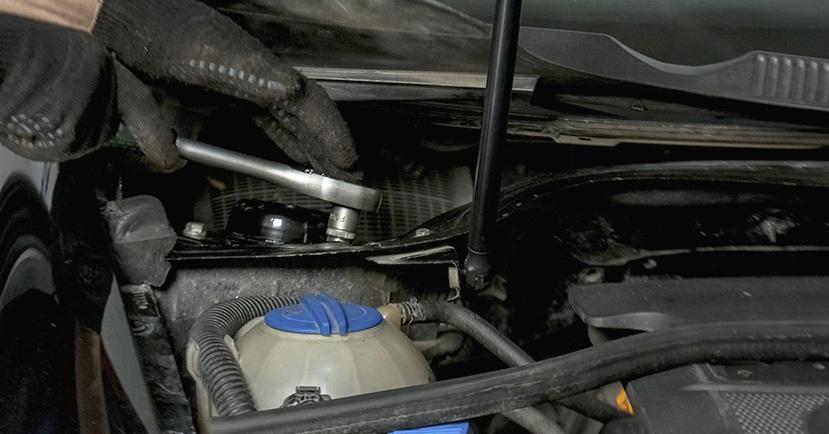

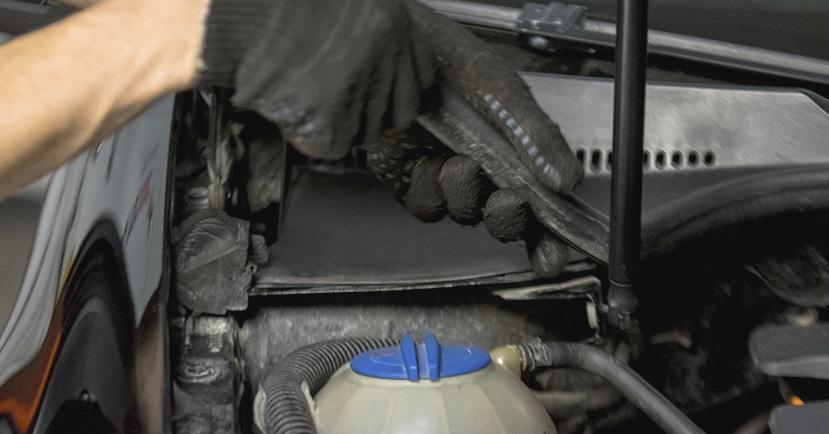

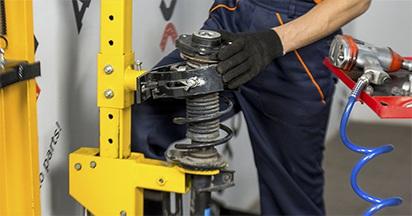

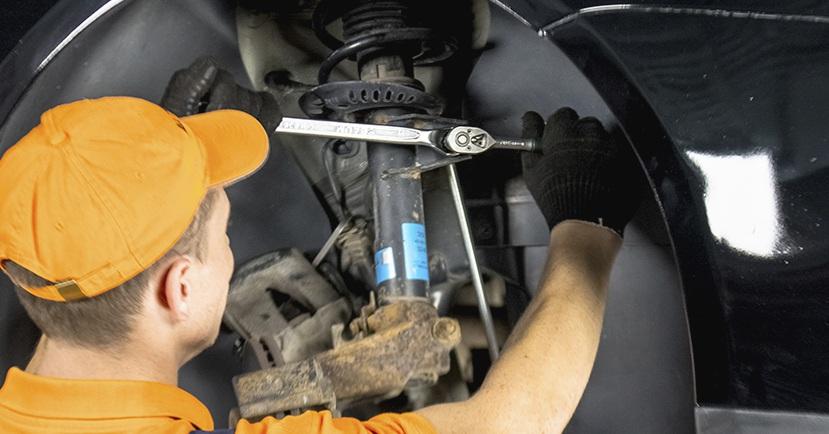

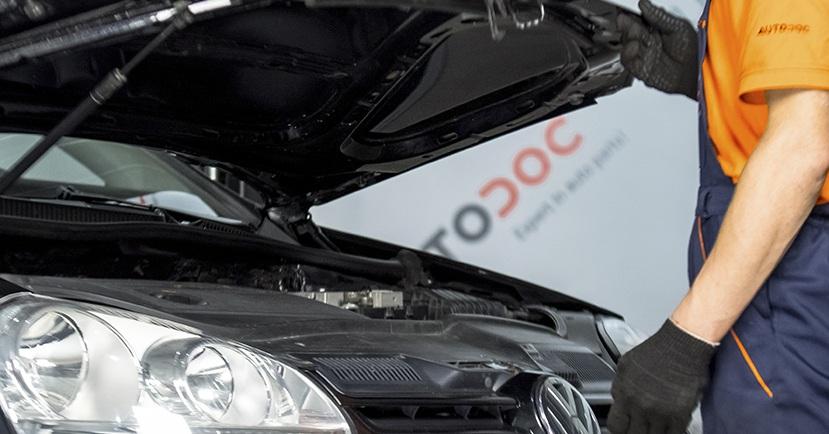

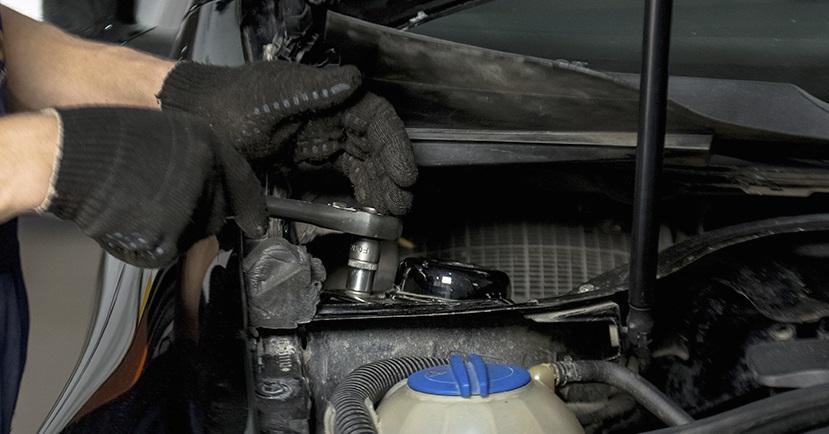

5 16 Otwórz maskę 18 Odkręć górne mocowanie uchwytu amortyzatora 17 Zdemontuj plastikową osłonę w komorze silnika, zasłaniającą górne mocowanie amortyzatora. 19 Wyjmij kolumnę resorującą. 20 AutoDoc poleca: Zwróć uwagę, że przy stosowaniu urządzenia do ściskania sprężyn należy mocno utrzymywać zwoje sprężyny, ściskając sprężyny z boków przeciwnych. Śledź za poprawnym położeniem sprężyny w ucóhwycie. Upewnij się, że zwoje sprężyny szczelnie weszły do uchwytów blokujących. Ustaw wspornik amortyzator na prasie służącej do wymiany amortyzatorów. 5 11

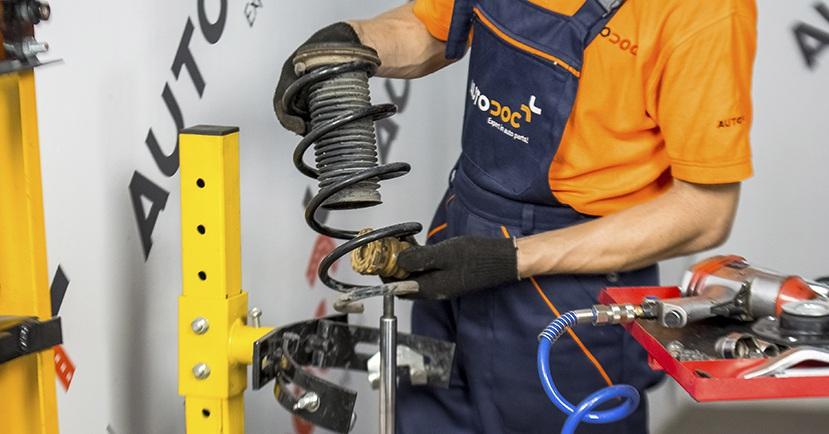

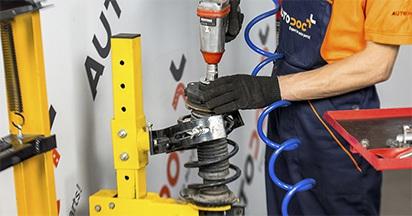

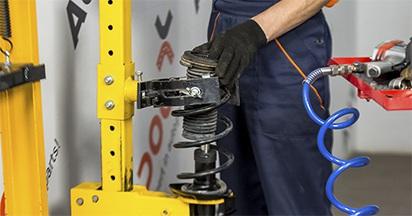

6 21 22 Zdejmij górne mocowanie kolumny. Wyjmij mocowanie tłoczyska amortyzatora Przed zamontowaniem nowego amortyzatora, powinieneś ręcznie do napompować 3-5 razy Zdejmij sprężynę. 25 Zamontuj nowy amortyzator na specjalnym uchwycie dla dalszego montowania sprężyny 26 Zamontuj sprężynę na amortyzatorze 6 11

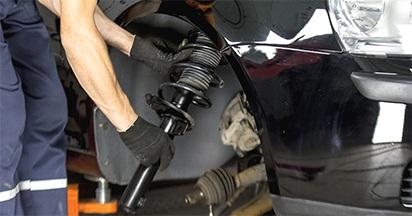

7 27 Przykręć górne mocowanie uchwytu amortyzatora 29 Dokręć górne mocowanie amortyzatora. 28 Umieść amortyzator w nadkolu i przymocuj go 30 Zamontuj plastikową osłonę w komorze silnika, zasłaniającą górne mocowanie amortyzatora. 31 Zamknij maskę 7 11

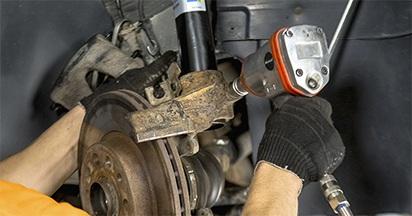

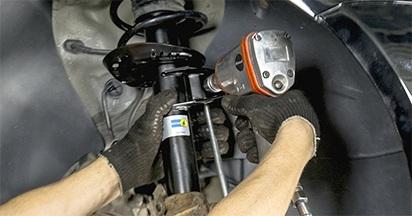

8 Zamontuj zwrotnicę na amortyzatorze i dokręć ją. 33 AutoDoc poleca: Każdego razu przy wymianie części w samochodzie stosuj nowe lementy mocujące. Połącz przegub kulowy ramienia sterującego ze zwrotnicą i zainstaluj śrubę mocującą przegub kulowy. 34 Przymocuj łącznik stabilizatora do kolumny resorującej. 8 11

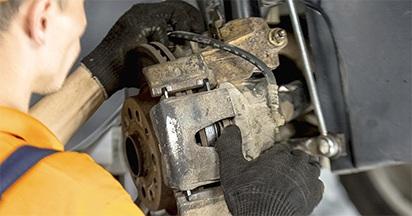

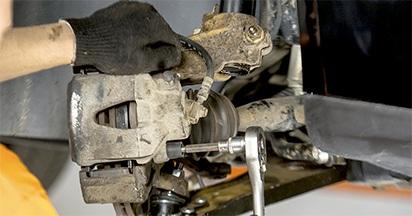

9 Zainstaluj zacisk hamulcowy i zamontuj go Połącz okablowanie oraz przewód hamulcowy do wspornika zwrotnicy Zaciągnij mocowanie piasty. 9 11

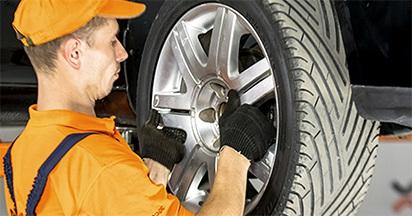

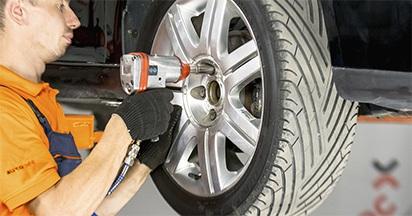

10 38 Dokręć mocowanie końcówki drążka. 39 Zainstaluj koło. 40 Spuść samochód i, działając w porządku krzyżowym, zaciągnij bolce mocujące koła Poradniki wideo Obejrzyj nasze szczegółowe przewodniki w formie filmu wideo o naprawie swojego na naszym kanale YouTube. Oglądaj przewodniki w formie filmu wideo. AutoDoc online Mamy nadzieję, że ta informacja była przydatna! Najwyższej jakości amortyzatory do Twojego samochodu są dostępne na AutoDoc. Przejdź do strony internetowej
