Demontaż i montaż amortyzatora gazowego drzwi tyłu nadwozia TYP Amortyzator gazowy 2 Zabezpieczenie 3 Drzwi tyłu nadwozia

Wielkość: px
Rozpocząć pokaz od strony:

Download "Demontaż i montaż amortyzatora gazowego drzwi tyłu nadwozia TYP 168. 1 Amortyzator gazowy 2 Zabezpieczenie 3 Drzwi tyłu nadwozia"

Transkrypt

1 TYP 168 Demontaż i montaż amortyzatora gazowego drzwi tyłu nadwozia 1 Amortyzator gazowy 2 Zabezpieczenie 3 Drzwi tyłu nadwozia Wymontowanie, zamontowanie Uwaga! Niebezpieczeństwo urazu na skutek Demontaż i montaż amortyzatorów gazowych zakleszczenia lub zmiażdżenia podczas czynności przy wstępnie naprężonych amortyzatorach gazowych. 1 Zabezpiecz drzwi tyłu nadwozia (3) podpórką przeprowadzaj tylko w położeniu odprężonym, na elementach prawidłowo zabezpieczonych. 2 Unieś zabezpieczenie (2) i wymontuj Nie demontuj zabezpieczenia, ponieważ w amortyzator (1) przy drzwiach ściany tylnej (3) przeciwnym razie stracone zostanie wstępne naprężenie Montaż: Amortyzator gazowy z zamontowanym zabezpieczeniem wepnij w końcówkę kulistą (strzałka) 3 Unieś zabezpieczenie (2) i wymontuj Nie demontuj zabezpieczenia, ponieważ w amortyzator gazowy (1) przy słupku C 4 Montaż w odwrotnej kolejności przeciwnym razie stracone zostanie wstępne naprężenie Montaż: Amortyzator gazowy z zamontowanym zabezpieczeniem wepnij w końcówkę kulistą (strzałka) W wypadku wymiany amortyzatora gazowego: Utylizuj amortyzator gazowy (starą część)

2 Demontaż i montaż drzwi tyłu nadwozia TYP Drzwi tylu nadwozia 2 Przewód pneumatyczny 3 Przewód spryskiwacza 4 Złącze drzwi tyłu nadwozia 5 Złącze drzwi tyłu nadwozia 6 Tuleja gumowa 7 Zabezpieczenie 8 Amortyzator gazowy 9 Śruba typu torx 10 Zabezpieczenie 11 Zawleczka 12 Górna część zawiasu drzwi W8 Masa drzwi tyłu nadwozia Wymontowanie, zamontowanie Przy wymianie drzwi tyłu nadwozia należy jednocześnie wymienić szybę tylną. 1 Zdemontuj okładzinę ramy dachu z tyłu. 2 Wymontuj wzmacniacz FM/AM. 3 Odłącz przewód pneumatyczny (2) na złączu. 4 Odłącz przewód spryskiwacza (3) na złączu. Przy przecinaniu spoiny klejowej dochodzi do uszkodzenia nadruku sitodrukowego. Naprawa uszkodzenia za pomocą podkładu jest z optycznego punktu widzenia nie do zaakceptowania. 5 Otwórz zaczep (strzałka) i odsłoń ułożone przewody. 6 Rozłącz złącza drzwi tyłu nadwozia (4, 5). 7 Wypchnij tuleję gumową (6) od dołu z ramy dachu. 8 Odpowiednim wkrętakiem podważ zabezpieczenie (7) i zdemontuj amortyzatory gazowe (8) z drzwi tyłu 9 Wykręć nadwozia śruby typu (1). torx (9) i z pomocą drugiego montera zdejmij drzwi tyłu nadwozia (1). 10 Wymontuj zabezpieczenia (10) i za pomocą odpowiedniego trzpienia wypchnij zawleczki (11). Montaż:Zwróć uwagę na prawidłowe osadzenie tulei gumowej w ramie Zabezpiecz dachu. drzwi tyłu nadwozia podpórką. Unikaj uszkodzeń lakieru. Odstaw drzwi tyłu nadwozia na odpowiednią / stabilną podkładkę. Montaż: Przeciągnij wszystkie przewody i złącza przez przelotki przewodów w ramie dachu. Górną część zawiasu drzwi (12) przemontuj tylko w przypadku wymiany drzwi tyłu nadwozia (1) lub zawiasu

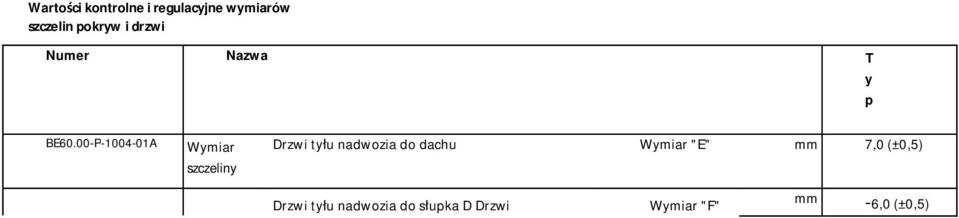

3 Wartości kontrolne i regulacyjne wymiarów szczelin pokryw i drzwi Numer Nazwa T y p BE60.00-P A Wymiar szczeliny Drzwi tyłu nadwozia do dachu Wymiar "E" mm 17,0 (±0,5) Drzwi tyłu nadwozia do słupka D Drzwi Wymiar "F" mm -6,0 (±0,5)

4 Demontaż i montaż okładziny drzwi tyłu nadwozia TYP 168 Okładzina drzwi Osłona Zaczepy Klin długi Zaczepy Wymontowanie, zamontowanie 1 Wymontuj zaczepy (3) z okładziny (2) Trzpień rozwierający poszczególnych zaczepów podważaj klinem długim 2 Wymontuj osłonę (2) 3 Za pomocą długiego klina wypchnij dookoła 4 okładzinę drzwi (1) z poszycia wewnętrznego drzwi tyłu nadwozia Zdejmij okładzinę drzwi (1). Długi klin wprowadzaj każdorazowo bezpośrednio przy Montaż: zaczepach Okładzinę (5) drzwi najpierw wsuń pod osłonę (strzałki), a następnie wciśnij przy zaczepach (5) Sprawdzanie 5 Sprawdź zaczepy (3, 5) Uszkodzone zaczepy wymień 6 Montaż w odwrotnej kolejności

5 Demontaż i montaż zamka drzwi tyłu nadwozia TYP 168.### ## od Osłona Klin długi Śruba typu Torx Osłona Zaczep Śruba typu Torx Śruba typu Torx Zamek drzwi 9 Przewód podciśnieniowy 10 Cięgno 11 Zaczep zamka 12 Śruba typu Torx 2 Wymontowanie, zamontowanie Wymontuj okładzinę drzwi tyłu nadwozia Za pomocą długiego klina (2) wymontuj osłonę (1) uchwytu uruchamiającego Wymontowanie: Pociągnij za uchwyt uruchamiający, przyłóż klin długi (strzałka) i wciśnij uchwyt uruchamiający do wewnątrz. 3 Wykręć śruby typu Torx (3) i wymontuj osłonę (4) 4 Wykręć śruby typu Torx (6) i wymontuj zaczep (5) 5 Odczep cięgno (10) od zaczepu (5) i wyjmij zaczep (5) 6 Wykręć śruby typu Torx (7) i wymontuj zamek drzwi (8) 7 Ostrożnie odłącz przewód podciśnienia (9) od elementu centralnego ryglowania Wykręć śruby typu Torx (12) i wymontuj zaczep zamka (11) Montaż: Zwróć uwagę położenie zamka drzwi. na prawidłowe Montaż: Sprawdź wymiar szczeliny przy uchwycie uruchamiającym i w razie potrzeby wyreguluj przesuwając zamek drzwi (strzałki). Niebezpieczeństwo złamania profilu wtykowego W celu ułatwienia późniejszego montażu zaznacz położenie zaczepu zamka.

6 Demontaż i montaż zawiasu drzwi tyłu nadwozia TYP Górna część zawiasu drzwi 1.2 Dolna część zawiasu drzwi 2 Drzwi tyłu nadwozia 3 Zabezpieczenie Zawleczka Nakrętki Wymontowanie, zamontowanie Zawias drzwi tyłu nadwozia składa się z dwu części, które (w razie takiej potrzeby) wymienia się razem. Wymontuj drzwi tyłu nadwozia (2). 2 Zdemontuj górną część zawiasu (1.1) z drzwi tyłu nadwozia (2). 5 Zdemontuj okładzinę ramy dachu z tyłu. Oznacz położenie montażowe dolnej części zawiasu drzwi (1.2) na ramie dachu. kręć nakrętki (5) i zdejmij dolną część zawiasu drzwi (1.2). 6 Montaż w odwrotnej kolejności Sprawdzanie Górna część zawiasu (1.1) pozostaje przy tym przy drzwiach tyłu nadwozia. Odstaw drzwi tyłu nadwozia na odpowiednią podkładkę. Unikaj uszkodzeń lakieru. W tym celu wymontuj zabezpieczenia (3) i za pomocą odpowiedniego trzpienia wypchnij zawleczki (4). Unikaj uszkodzeń lakieru. Ułatwienie montażu O d Montaż: Położenie spłaszczonych stron zawleczek (4) musi być zgodne z wycięciem w drzwiach tyłu nadwozia (2) (strzałki). Sprawdź, w razie potrzeby wymień zabezpieczenia (3). Montaż: Powierzchnię styku na dolnej części zawiasu pokryj uniwersalnym środkiem uszczelniającym MB. 7 Sprawdź wymiary szczelin dookoła drzwi tyłu nadwozia (2). w razie potrzeby, Wyreguluj drzwi tyłu nadwozia. Wymiary szczelin pokryw i drzwi Wymiary szczelin drzwi tyłu nadwozia

7 Wartości kontrolne i regulacyjne wymiarów szczelin pokryw i drzwi Nazwa T y p Wymiar szczeliny Drzwi tyłu nadwozia do dachu Wymiar "E" mm 7,0 (±0,5) Drzwi tyłu nadwozia do słupka D Drzwi Wymiar mm 6,0 (±0,5 Nakrętki 4 Śruby typu torx Ogranicznik 5 Zaczep zamka Nakrętka zabezpieczająca 6 Zaczep Śr ub a Regulacja w kierunku wzdłużnym i poprzecznym 1 Zdemontuj okładzinę ramy dachu z tyłu. 2 Poluzuj nieco nakrętki (1). 3 Lewy i prawy ogranicznik (2) wkręć o ok. 1 1/2 obrotu. Poluzuj w tym celu nakrętkę zabezpieczającą (3). 4 Lekko poluzuj śruby typu torx (4) przy zaczepie zamka (5). 5 Na zaczepie zamka (5) wyreguluj wymiar "A", zwróć przy tym uwagę, że przy zamykaniu drzwi tyłu nadwozia zaczep (6) wsuwa się centralnie w zaczep zamka (5), 6 Dokręć śruby typu torx (4). 7 Wyreguluj drzwi tyłu nadwozia w taki sposób, aby ich dolna krawędź ustawiona była równo z tylnym błotnikiem (strzałki). 8 Poluzuj śruby typu torx (7) zawiasów drzwi (8) i wyreguluj drzwi tyłu nadwozia w taki sposób, aby ich górna krawędź pokrywała się z zewnętrznym poszyciem dachu (strzałki). 9 Sprawdź, czy drzwi tyłu nadwozia dają się łatwo Regulacja ograniczników 10 Lewy i prawy ogranicznik (2) ustaw równo i w taki sposób, aby przylegały do zamkniętych drzwi. 11 Dokręć nakrętki zabezpieczające (3) lewego i prawego 12 Sprawdź, czy drzwi tyłu nadwozia dają się łatwo Przestrzegaj prawidłowych wartości wymiarów szczelin drzwi. Przestrzegaj prawidłowych wartości wymiarów szczelin drzwi. W razie potrzeby powtórz regulację. Przy prawidłowym ustawieniu ograniczniki podczas otwierania drzwi tyłu nadwozia wypychają drzwi z zaczepu (6). w razie potrzeby ponownie wyreguluj ograniczniki (2).

8
