1 Metody Numeryczne w Budowie Samolotów/Śmigłowców Wykład IV dr inż. Tomasz Goetzendorf-Grabowski (tgrab@meil.pw.edu.pl) Dęblin, czerwca 2009

2 Literatura KATZ J., PLOTKIN A.: Low-Speed Aerodynamics, From Wing Theory to Panel Methods, McGraw-Hill, Inc., New York 99 HESS J.L., SMITH A.M.O.: Calculation of Potential Flow about Arbitrary Bodies, Progress in Aeronautical Sciences, Vol.8, (Ed. D.Küchemann), Pergamon Press, Oxford, 967, pp.-38 2

3 Metody numeryczne - zastosowania projekt koncepcyjny analiza trendów (aproksymacja, interpolacja, ekstrapolacja) wstępne wymiarowanie masy metody iteracyjne, metoda Newtona-Raphsona obliczenia aerodynamiczne interpolacja, równania liniowe 3

4 Metody numeryczne - zastosowania projekt wstępny opis geometrii (pakiety typu CAD) analiza aerodynamiki (metody panelowe) analiza masowa i obciążeń obliczenia wytrzymałościowe 4

5 Metody numeryczne - zastosowania projekt finalny obliczenia aerodynamiki (kod Eulera, NS), optymalizacja kształtu analiza obciążeń i wytrzymałości (ANSYS) analiza aeroelastyczna (NASTRAN) 5

6 Metoda panelowa Rozwój metod numerycznych oraz duże zwiększenie mocy obliczeniowej komputerów spowodowały, że w obliczeniach opływu ciał coraz częściej sięga się po modele Eulera (nielepki) a nawet Naviera-Stokesa (lepki). Mogłoby się wydawać, że modele potencjalne przeżyły się. Jednak, pomimo wielu uproszczeń w porównaniu z modelem płynu lepkiego są nadal bardzo atrakcyjnym narzędziem. W wielu zagadnieniach bowiem, niskie koszty obliczeń przy użyciu metod bazujących na modelach potencjalnych rekompensują ich mniejszą dokładność. Bywa również tak, że rezultaty obliczeń metodami potencjalnymi bywają lepsze niż przy użyciu modeli pełniejszych - "metoda VLM jest bardzo dobrze zgodna z danymi doświadczalnymi z powodu faktu, że pomija jednocześnie efekty grubości płata i lepkości przepływu. W większości przypadków efekt lepkości wyrównuje straty spowodowane grubością, dość przypadkowo dając dobrą zgodność z wynikami eksperymentu." (cit. Margason) 6

7 Model fizyczny Najistotniejszymi założeniami poczynionymi przy budowie modelu fizycznego opływu są: nielepkość płynu oraz bezwirowość (za wyjątkiem śladu wirowego) opływu. Wpływ lepkości jest symulowany przez warunek Kutty-Żukowskiego, który można interpretować jako zerowanie cyrkulacji na krawędzi spływu branej na jednostkę długości. 7

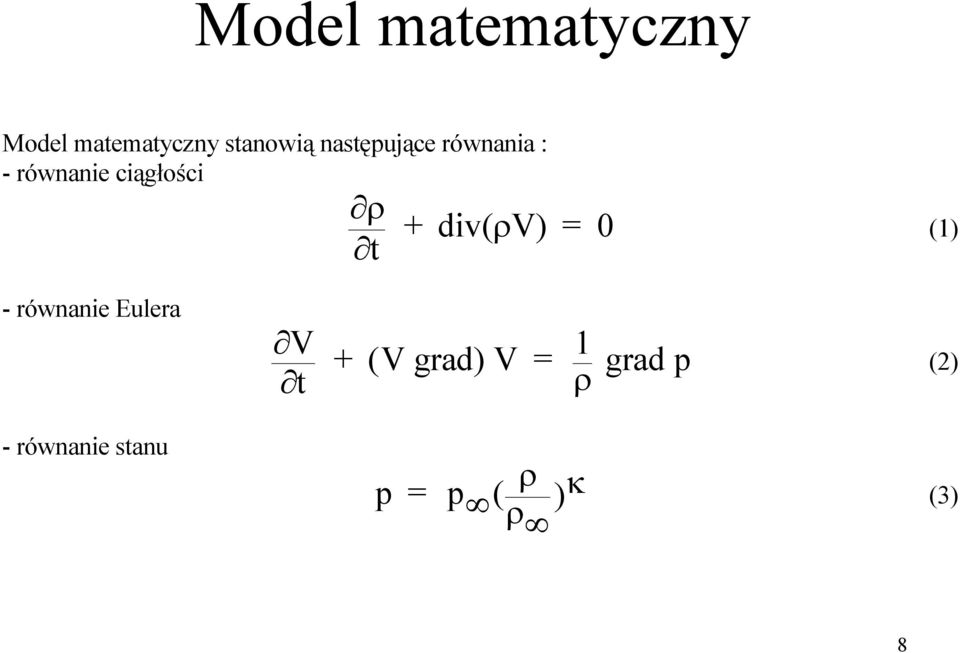

8 Model matematyczny Model matematyczny stanowią następujące równania : - równanie ciągłości t + div( V ) = 0 () - równanie Eulera V t + ( V grad) V = grad p (2) - równanie stanu p = p ( ) (3) 8

9 Model matematyczny Z faktu bezwirowości ( rot V = 0 ) wynika, że istnieje funkcja skalarna, zwana potencjałem prędkości taka, że : grad (x,y,z,t) = V (4) Jeżeli przyjmiemy dodatkowo, że = + oraz, że: mod U, mod a oraz mod (U -a ) to otrzymamy: a ( + V t x ) = 2 (5) przyjmując dodatkowo, że przepływ jest ustalony oraz nieściśliwy otrzymujemy: = 0 (6) 9

10 Metody obliczeniowe Metoda obliczeniowa silnie zależy od sposobu modelowania bryły samolotu. Model fizyczny zdefiniowany wcześniej dotyczył jedynie opływu i pomijał opływany obiekt. Zasadniczo stosuje się dwa podejścia. Obiekt modeluje się przy pomocy cienkich powierzchni lub traktuje się samolot jako bryłę trójwymiarową. W obu przypadkach powierzchnia jest dzielona na czworokątne (lub trójkątne) płaskie panele. Przyjmuje się, że ślad wirowy jest płaski i ciągnie się równolegle do prędkości niezaburzonej lub cięciwy (ostrza). Dalej przedstawiona dwie metody: metody siatki wirowej (VLM - Vortex Lattice Method) - cienkie powierzchnie; metody panelowej niskiego rzędu bazującej na rozwiązaniu wewnętrznego zagadnienia Dirichleta - obiekty trójwymiarowe (metoda Hessa); należy dodać, że istnieją też metody mieszane - powierzchnie nośne cienkie; kadłub, gondole trójwymiarowe. 0

11 Metoda VLM Równanie Laplace`a w postaci (6) jest spełnione przez kilka różnych rozwiązań podstawowych. Jednym z rozwiązań podstawowych jest wir, o potencjale prędkości: = tan 2 z z x x 0 0 (7) umieszczony w punkcie x 0,y 0 o cyrkulacji. Rozmieszczenie odpowiednio dobranych wirów dyskretnych na powierzchni nośnej i na śladzie umożliwia symulację pola prędkości przepływu, odpowiadającego przepływowi rzeczywistemu. W celu obliczenia prędkości indukowanych przez wiry dyskretne zastosowano prawo Biota-Savarta w postaci: dv (dl r) 3 4r (8) gdzie włókno wirowe o długości dl ma cyrkulację, na razie nieznaną.

12 Metoda VLM W metodzie VLM wykorzystano wiry podkowiaste składające się z wiru związanego, o skończonej długości i dwóch wirów swobodnych, półnieskończonych. Na rys. wir związany oznaczono symbolem AB r 0, wiry swobodne oznaczono symbolami AN oraz BN 2 Rys. 2

13 Prędkość indukowana przez włókno wirowe Metoda VLM AB w punkcie P może być obliczona następująco: V 2 sin d AB 4r (9) p gdzie oznaczono kąt pomiędzy wektorem AB i punkt P, natomiast r p jest odległością punktu P od odcinka AB. Prędkość V AB przedstawiona wzorem (9) może być doprowadzona do postaci V r r r r Fac Fac 2 2 AB 2 r0 AB 2AB 4 r r r2 r 2 4 (0) gdzie {Fac AB } jest wektorem zależnym od współrzędnych punktów A,B,P zaś {Fac2 AB }jest skalarem również zależnym od współrzędnych punktów A,B,P. Prędkość indukowana w punkcie P przez wir podkowiasty N ABN 2 jest równa sumie: V VAB VAN VBN 2 () gdzie prędkości V AN, V BN 2 otrzymano ze wzorów analogicznych do (0). 3

14 Metoda VLM Całkowita prędkość indukowana przez n-ty wir podkowiasty obliczona w m-tym punkcie kontrolnym na płacie nośnym wynosi: V m,n C m,nn (3) gdzie: C m,n [ 4 Fac AB Fac2AB Fac AN Fac2AN Fac BN Fac2 BN ] m, n 2 2 (4) Prędkość indukowana przez wiry podkowiaste, w m-tym punkcie kontrolnym jest równa: V m C m,n n n (5) 4

15 Metoda VLM Równanie (5) może być rozwiązane względem zbioru n dla zadanych prędkości indukowanych V m. Dla płatów nieskręconych o niezbyt dużej krzywiźnie szkieletowej współrzędne prędkości V m mogą być obliczone następująco: V m 0 dz U tg dx m dz U dx m gdzie jest kątem natarcia, zaś z(x) przedstawia równanie szkieletowej. Kąt m jest lokalnym kątem wzniosu. Po wyznaczeniu zbioru cyrkulacji { n } siła nośna na jednostkę rozpiętości panelu może być obliczona ze wzoru Żukowskiego w postaci: l n m (6) U (7) n 5

16 Metoda VLM Całkowita siła nośna płata może być obliczona następująco: L Uy n n (8) n Współczynnik siły nośnej wynosi odpowiednio: C L 2 L U S 2 n y n n U x y Podobnie możemy obliczyć współczynnik momentu pochylającego: C m M U SC gdzie C a jest średnią cięciwą aerodynamiczną płata. 2 A a n n 2 ynxnn n C U x y n a n n n (9) (20) 6

17 Metoda VLM Istniejące pakiety: Tornado KTH (Szwecja) VLAERO AMI (USA) VORTR PW (Polska)... 7

18 Metoda Hessa Podstawą metody jest rozwiązanie równania Laplace`a dla pełnego potencjału prędkości: które może przyjąć postać: = 0 (2) ( x, y, z) 4 samolot + ś lad r ds r ds n 4 samolot (22) Przyjmujemy następujące warunki brzegowe: - wewnętrzny Dirichleta na powierzchni opływanej bryły: gdzie: 4 samolot + ś lad 0 n r ds 4 r samolot ds (23) natężenie dipola: = - ( - i ) ; (24) natężenie źródła = /n. (25) 8

19 Metoda Hessa -Kutty-Żukowskiego na krawędzi spływu (ostrze): p( x, y) TE 0 (26) -na śladzie wirowym: ( x, y) x 0 (27) Zakładamy, że potencjał prędkości wewnątrz opływanej bryły i jest równy potencjałowi w nieskończoności 9

20 Metoda Hessa Otrzymujemy równanie całkowe w postaci (23), które możemy aproksymować układem równań liniowych, w których niewiadomymi są natężenia dipoli (stałe na panelu): N Nw N C k k + C l l + B k k = 0 k= l= k= (28) gdzie C k, C l i B k to aerodynamiczne współczynniki wpływu : C k 4 S 234 n r k ds k ; B k 4 r ds k ; (29) S234 k N - liczba paneli na bryle samolotu; N w - liczba paneli na śladzie; S powierzchnia k-tego panelu. 20

21 Metoda Hessa Aproksymacja powierzchni bryły samolotu układem paneli 2

22 Metoda Hessa Wpływ panelu K w punkcie P 22

23 Metoda Hessa Układ równań (28) wymaga jeszcze wyznaczenia natężenia źródłowości (stałego na panelu), którą (wykorzystując związki (24) i (25) oraz warunek, że na brzegu obszaru zamkniętego mamy i /n=0) możemy zdefiniować następująco: n V (30) Aby zamknąć układ równań należy powiązać niewiadome natężenia dipoli na śladzie wirowym z natężeniami dipoli na panelach bryły samolotu. W tym celu wykorzystano warunek Kutty- Żukowskiego mówiący, że cyrkulacja na jednostkę długości (wzdłuż y) na krawędzi spływu jest równa zeru, oraz fakt, że natężenie dipola na jednostkę długości (wzdłuż y) jest równe cyrkulacji ze znakiem ujemnym. W wyniku otrzymamy: TE = W = const (3) Natężenie dipoli na krawędzi spływu jest równe różnicy pomiędzy natężeniami dipoli na górnej i dolnej powierzchni, w pobliżu krawędzi spływu. Wykorzystując związek (3), natężenie dipoli na śladzie można wyznaczyć z zależności: W = U - L (32) 23

24 Metoda Hessa Związek między natężeniami dipoli na krawędzi spływu i śladzie wirowym 24

25 Metoda Hessa 25

26 Metoda panelowa - wyniki Stability derivatives of MiG-2, angle of attack Alfa=0 derivative DATA PRESENT FLIGHT SHEETS METHOD TEST czw cmq cyv clv clp cnv cnp cnr

27 Metoda panelowa Istniejące pakiety: PANUKL - VSAERO AMI (USA) SUMO (KTH) Szwecja... 27

28 Metody naddźwiękowe Metody cienkie : Mach Box Characteristic Box Trzy obszary całkowania: Diafragma Samolot Ślad wirowy 28
