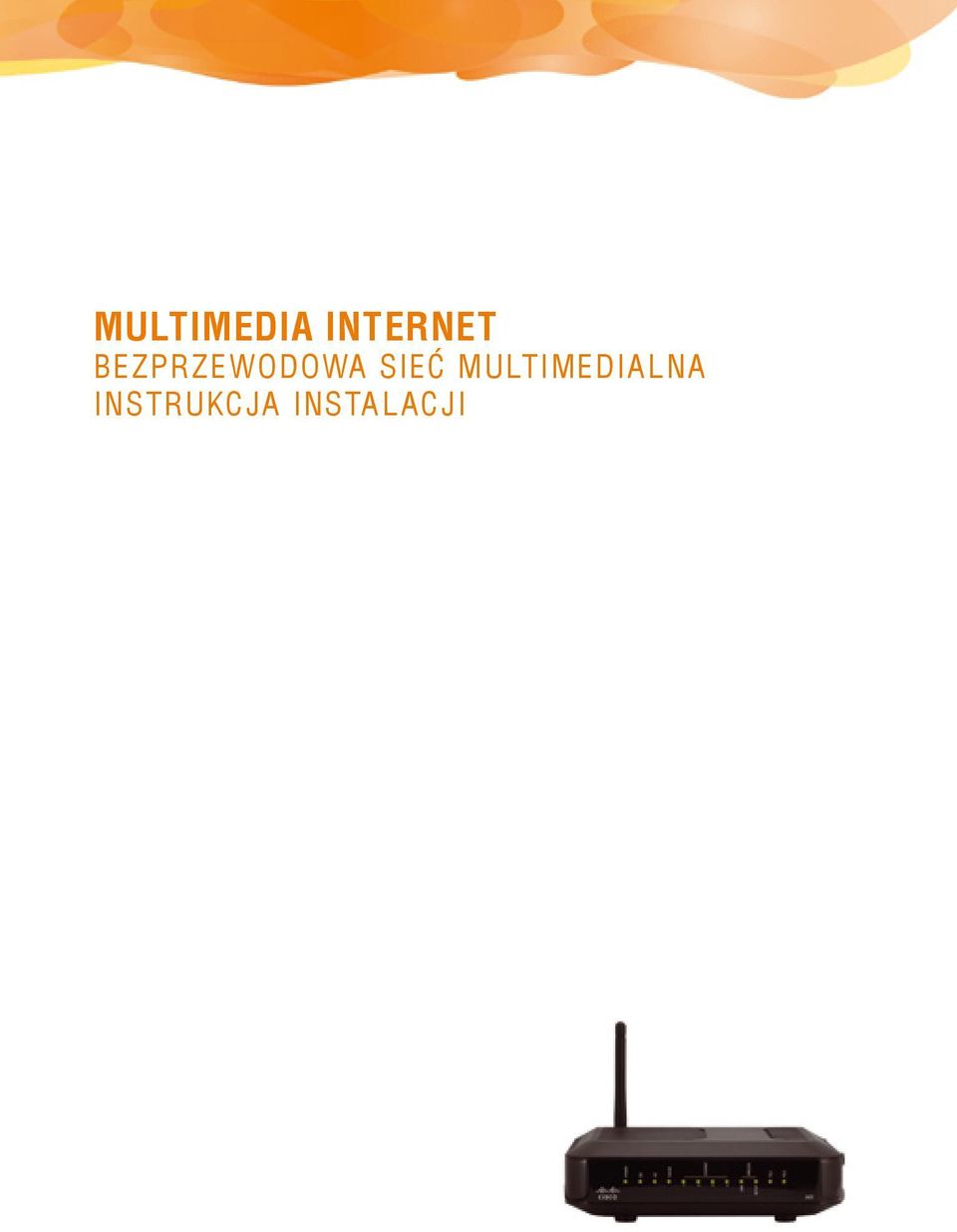

1 MUltimedia internet BEZPRZEWODOWA SIEĆ MULTIMEDIALNA Instrukcja Instalacji

2

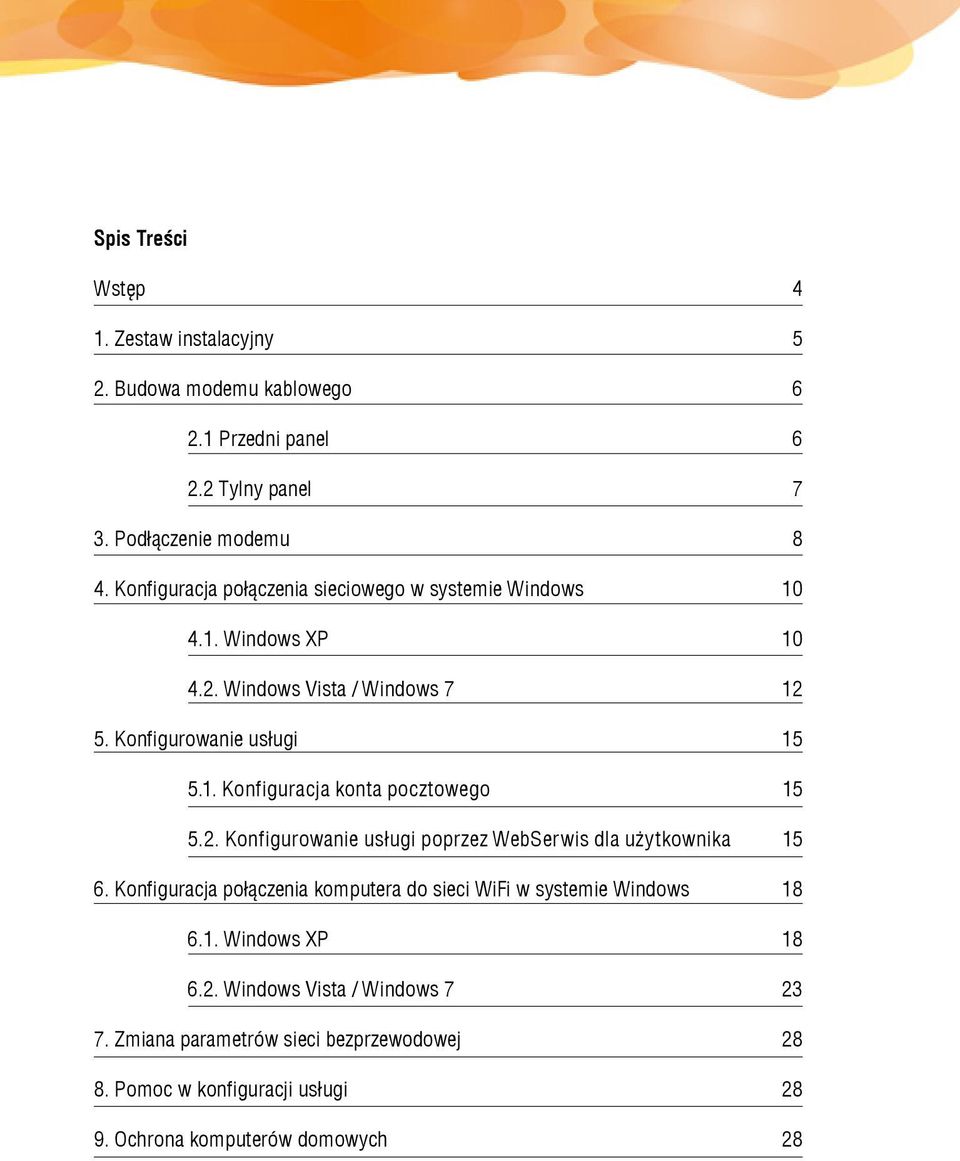

3 Spis Treści Wstęp 4 1. Zestaw instalacyjny 5 2. Budowa modemu kablowego Przedni panel Tylny panel 7 3. Podłączenie modemu 8 4. Konfiguracja połączenia sieciowego w systemie Windows Windows XP Windows Vista / Windows Konfigurowanie usługi Konfiguracja konta pocztowego Konfigurowanie usługi poprzez WebSerwis dla użytkownika Konfiguracja połączenia komputera do sieci WiFi w systemie Windows Windows XP Windows Vista / Windows Zmiana parametrów sieci bezprzewodowej Pomoc w konfiguracji usługi Ochrona komputerów domowych 28

4 WSTĘP Dziękujemy za zakup Usługi Bezprzewodowa Sieć Multimedialna. Jesteśmy przekonani, że korzystanie z naszych usług przyniesie Ci wiele satysfakcji. Starając się sprostać zróżnicowanym potrzebom naszych klientów przekazujemy Ci modem, dzięki któremu podłączysz swoje urządzenie do sieci nie tylko za pomocą łącza radiowego WiFi ale również za pomocą kabla Ethernet, którym połączysz swój komputer z modemem (schemat takiego połączenia znajdziesz na stronie 8 niniejszej instrukcji). W podstawowej wersji usługi możesz podłączyć dwa komputery. To jakiego rodzaju połączeń użyjesz (WiFi i/lub Ethernet) zależy wyłącznie od Twojej decyzji. Zawsze jednak możesz zwiększyć ilość podłączanych urządzeń dzwoniąc na nr Infolinii:

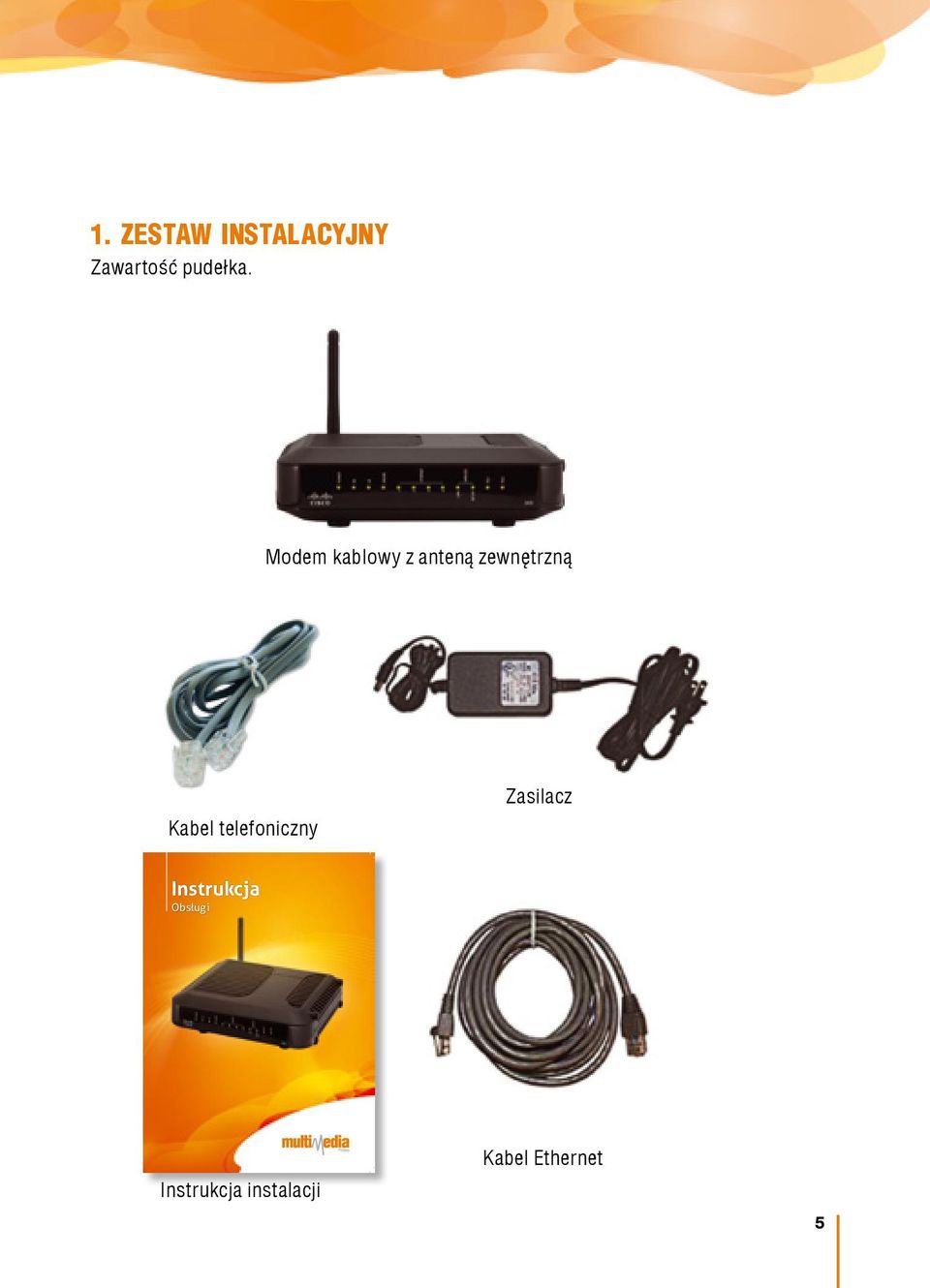

5 1. ZESTAW INSTALACYJNY Zawartość pudełka. Modem kablowy z anteną zewnętrzną Kabel telefoniczny Zasilacz Instrukcja Obsługi Instrukcja instalacji Kabel Ethernet 5

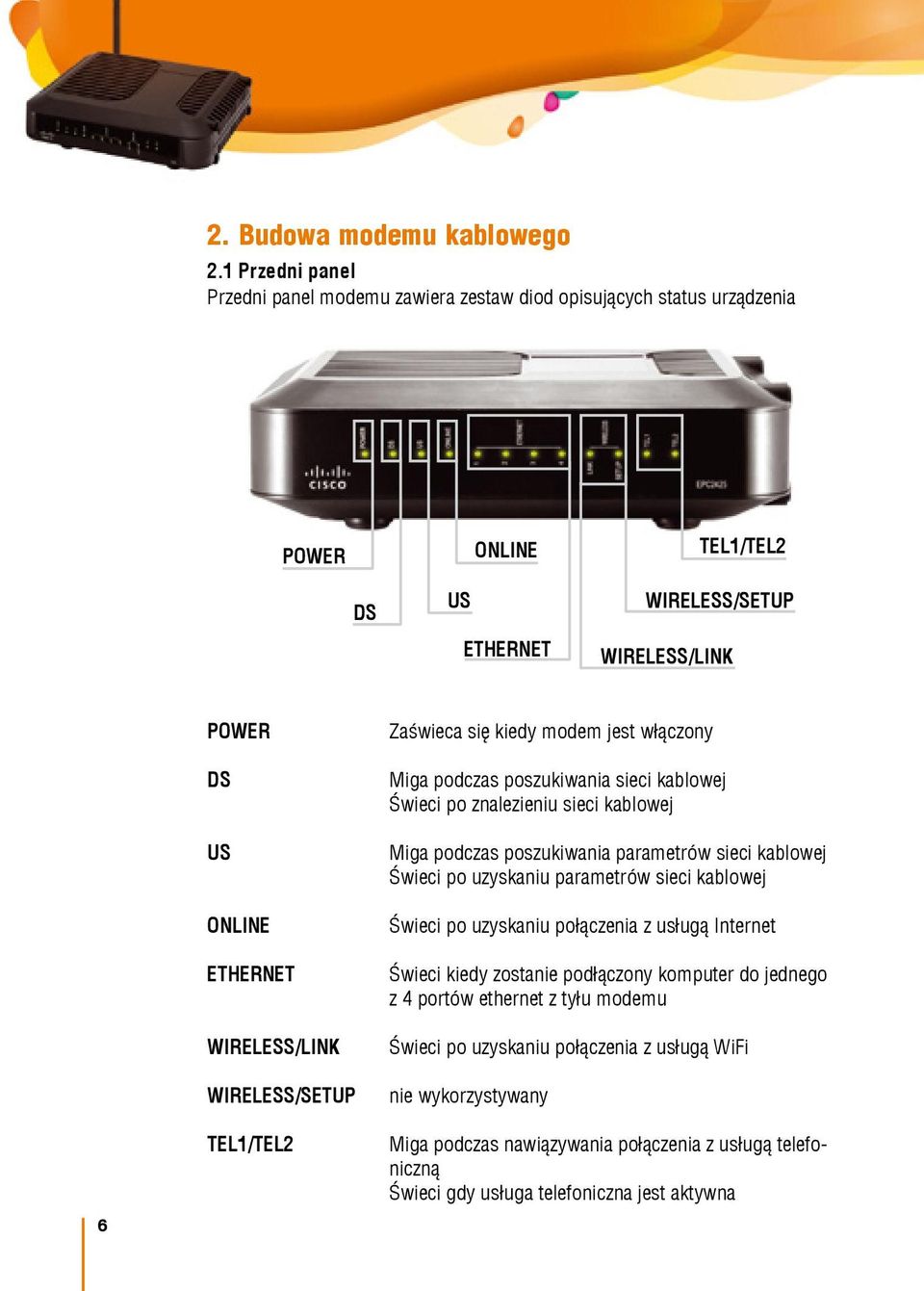

6 2. Budowa modemu kablowego 2.1 Przedni panel Przedni panel modemu zawiera zestaw diod opisujących status urządzenia POWER ONLINE TEL1/TEL2 DS US ETHERNET WIRELESS/SETUP WIRELESS/LINK 6 POWER DS US ONLINE ETHERNET WIRELESS/LINK WIRELESS/SETUP TEL1/TEL2 Zaświeca się kiedy modem jest włączony Miga podczas poszukiwania sieci kablowej Świeci po znalezieniu sieci kablowej Miga podczas poszukiwania parametrów sieci kablowej Świeci po uzyskaniu parametrów sieci kablowej Świeci po uzyskaniu połączenia z usługą Internet Świeci kiedy zostanie podłączony komputer do jednego z 4 portów ethernet z tyłu modemu Świeci po uzyskaniu połączenia z usługą WiFi nie wykorzystywany Miga podczas nawiązywania połączenia z usługą telefoniczną Świeci gdy usługa telefoniczna jest aktywna

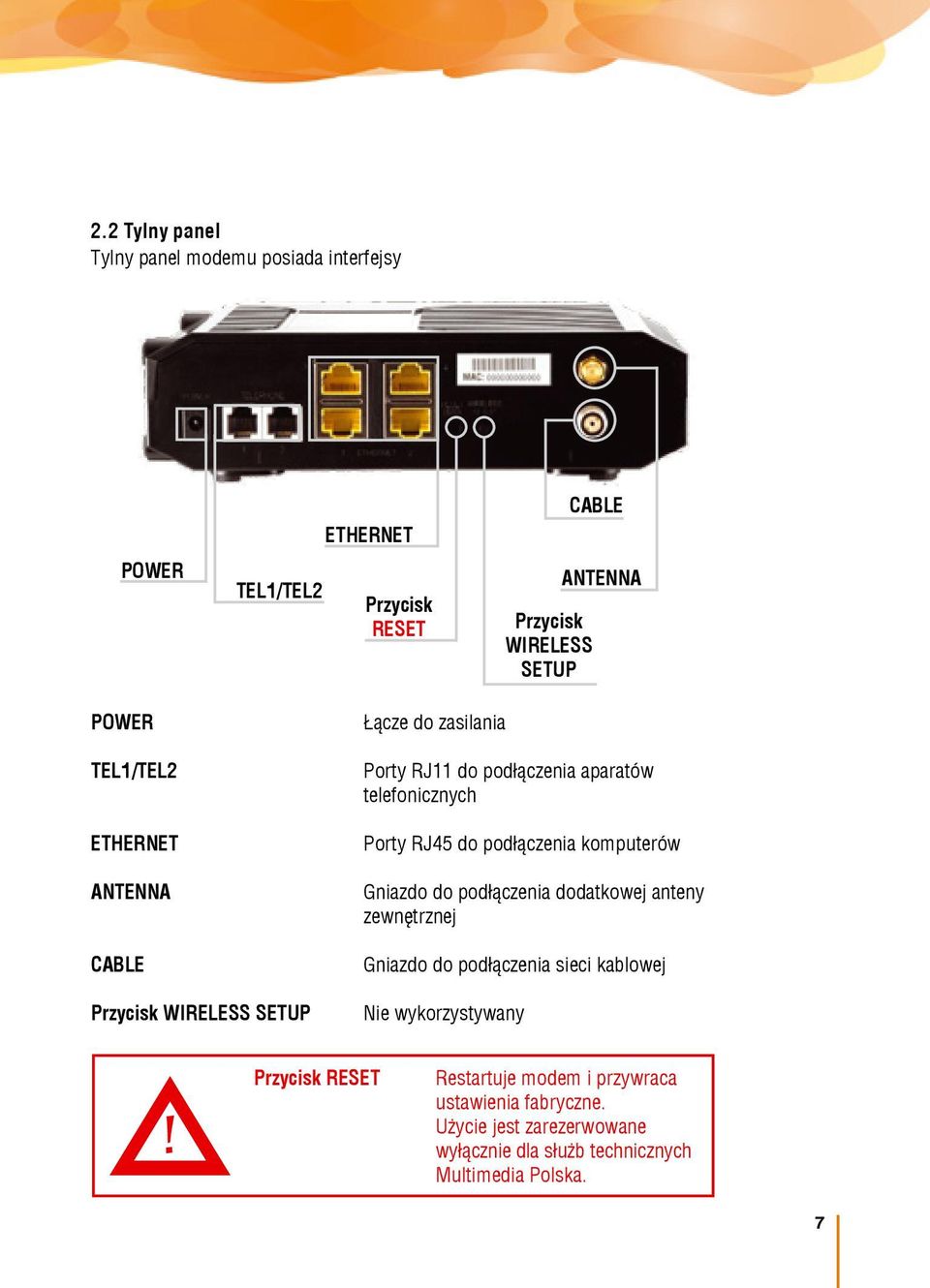

7 2.2 Tylny panel Tylny panel modemu posiada interfejsy POWER TEL1/TEL2 ETHERNET Przycisk RESET CABLE Przycisk WIRELESS SETUP ANTENNA POWER TEL1/TEL2 ETHERNET ANTENNA CABLE Przycisk WIRELESS SETUP Łącze do zasilania Porty RJ11 do podłączenia aparatów telefonicznych Porty RJ45 do podłączenia komputerów Gniazdo do podłączenia dodatkowej anteny zewnętrznej Gniazdo do podłączenia sieci kablowej Nie wykorzystywany Przycisk RESET Restartuje modem i przywraca ustawienia fabryczne. Użycie jest zarezerwowane wyłącznie dla służb technicznych Multimedia Polska. 7

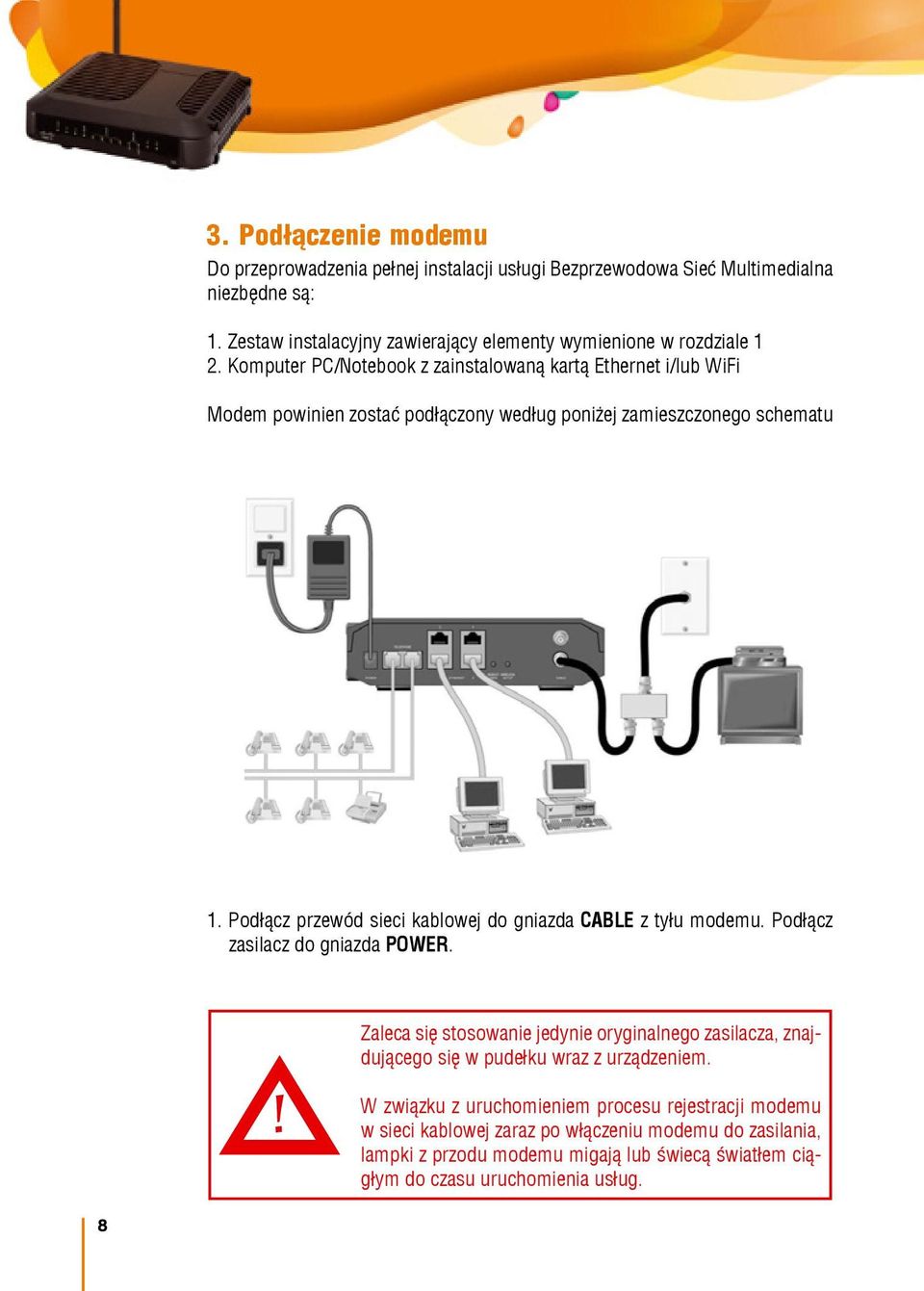

8 3. Podłączenie modemu Do przeprowadzenia pełnej instalacji usługi Bezprzewodowa Sieć Multimedialna niezbędne są: 1. Zestaw instalacyjny zawierający elementy wymienione w rozdziale 1 2. Komputer PC/Notebook z zainstalowaną kartą Ethernet i/lub WiFi Modem powinien zostać podłączony według poniżej zamieszczonego schematu 1. Podłącz przewód sieci kablowej do gniazda CABLE z tyłu modemu. Podłącz zasilacz do gniazda POWER. Zaleca się stosowanie jedynie oryginalnego zasilacza, znajdującego się w pudełku wraz z urządzeniem. W związku z uruchomieniem procesu rejestracji modemu w sieci kablowej zaraz po włączeniu modemu do zasilania, lampki z przodu modemu migają lub świecą światłem ciągłym do czasu uruchomienia usług. 8

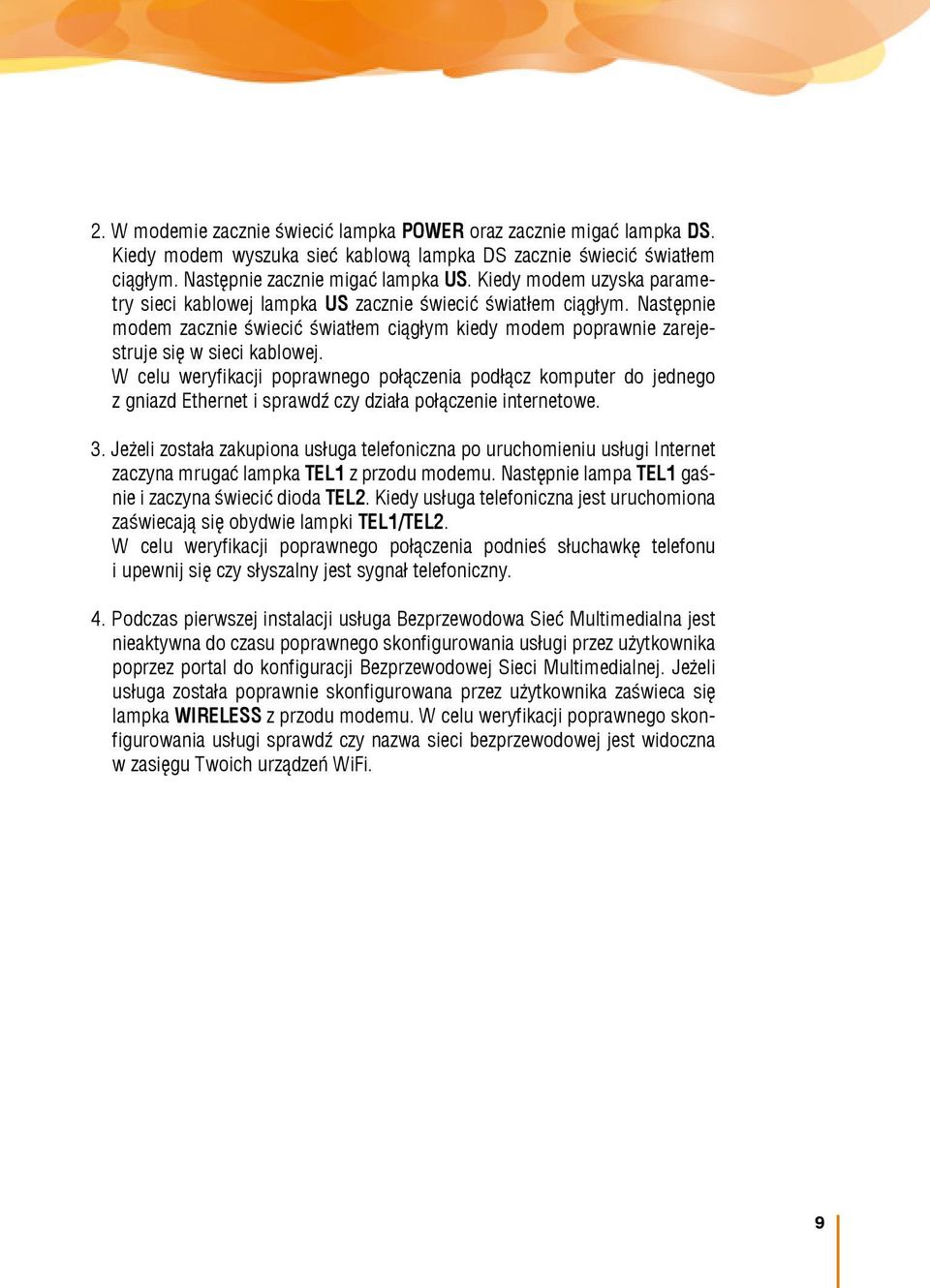

9 2. W modemie zacznie świecić lampka POWER oraz zacznie migać lampka DS. Kiedy modem wyszuka sieć kablową lampka DS zacznie świecić światłem ciągłym. Następnie zacznie migać lampka US. Kiedy modem uzyska parametry sieci kablowej lampka US zacznie świecić światłem ciągłym. Następnie modem zacznie świecić światłem ciągłym kiedy modem poprawnie zarejestruje się w sieci kablowej. W celu weryfikacji poprawnego połączenia podłącz komputer do jednego z gniazd Ethernet i sprawdź czy działa połączenie internetowe. 3. Jeżeli została zakupiona usługa telefoniczna po uruchomieniu usługi Internet zaczyna mrugać lampka TEL1 z przodu modemu. Następnie lampa TEL1 gaśnie i zaczyna świecić dioda TEL2. Kiedy usługa telefoniczna jest uruchomiona zaświecają się obydwie lampki TEL1/TEL2. W celu weryfikacji poprawnego połączenia podnieś słuchawkę telefonu i upewnij się czy słyszalny jest sygnał telefoniczny. 4. Podczas pierwszej instalacji usługa Bezprzewodowa Sieć Multimedialna jest nieaktywna do czasu poprawnego skonfigurowania usługi przez użytkownika poprzez portal do konfiguracji Bezprzewodowej Sieci Multimedialnej. Jeżeli usługa została poprawnie skonfigurowana przez użytkownika zaświeca się lampka WIRELESS z przodu modemu. W celu weryfikacji poprawnego skonfigurowania usługi sprawdź czy nazwa sieci bezprzewodowej jest widoczna w zasięgu Twoich urządzeń WiFi. 9

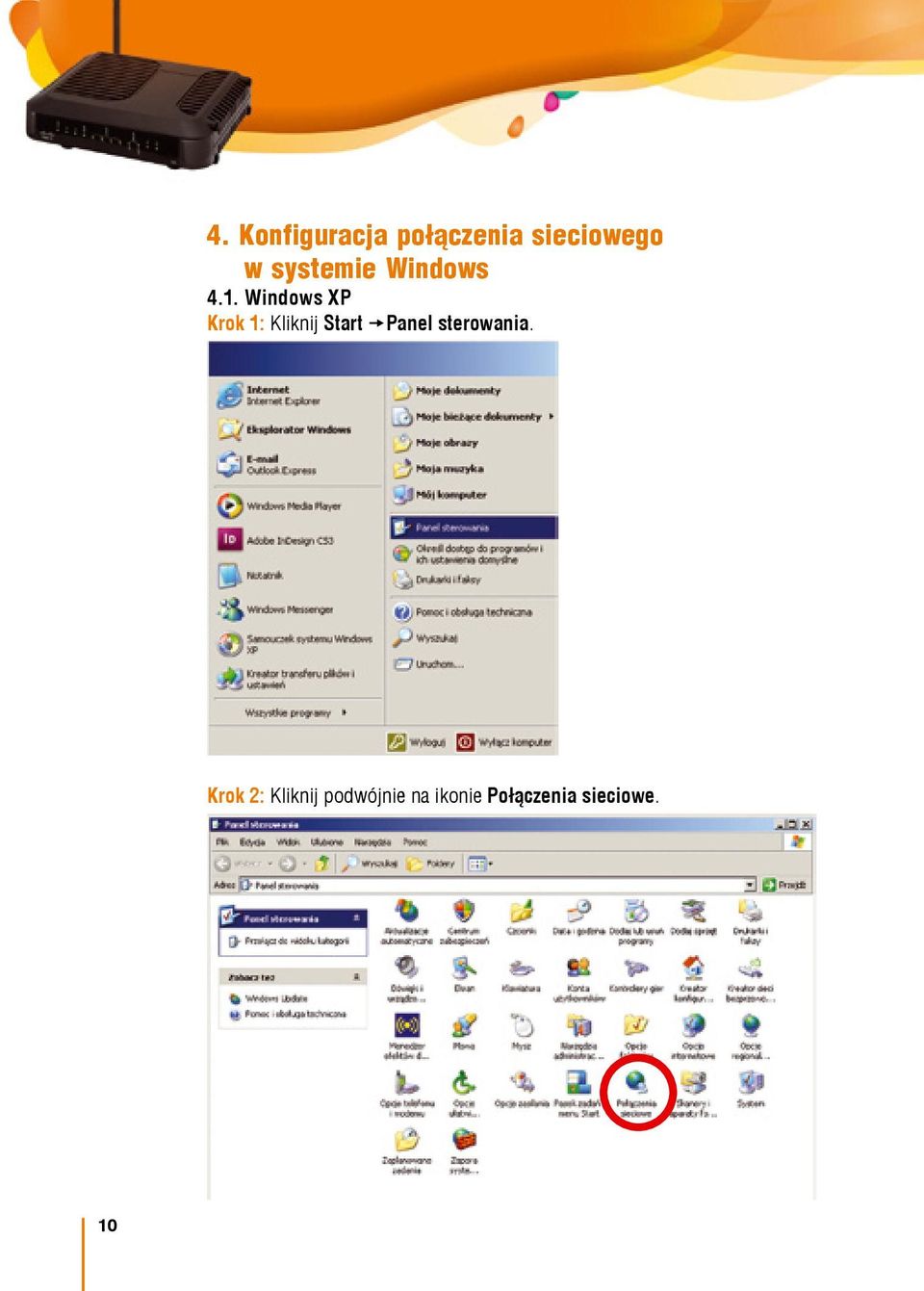

10 4. Konfiguracja połączenia sieciowego w systemie Windows 4.1. Windows XP Krok 1: Kliknij Start Panel sterowania. Krok 2: Kliknij podwójnie na ikonie Połączenia sieciowe. 10

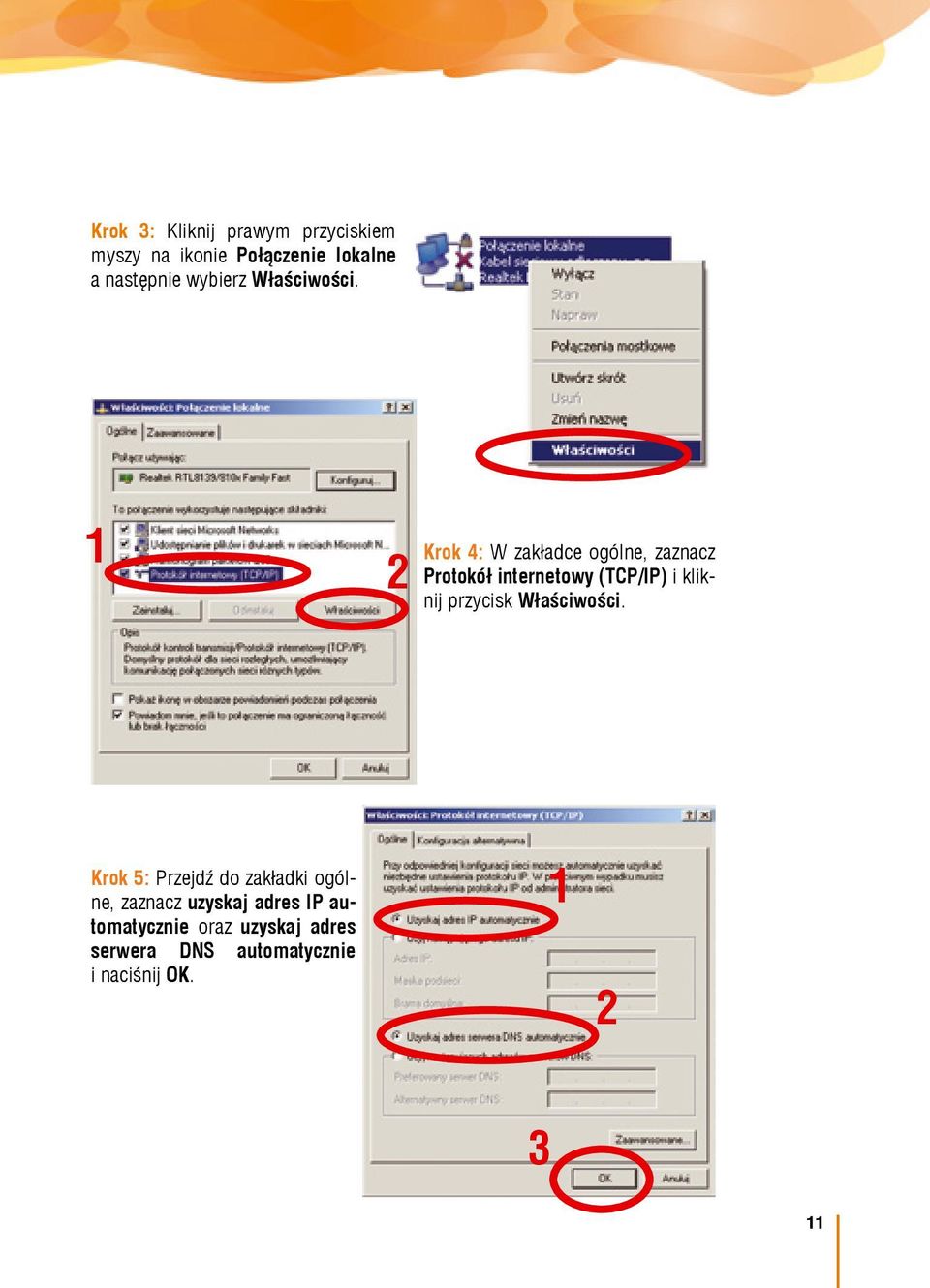

11 Krok 3: Kliknij prawym przyciskiem myszy na ikonie Połączenie lokalne a następnie wybierz Właściwości. 1 2 Krok 4: W zakładce ogólne, zaznacz Protokół internetowy (TCP/IP) i kliknij przycisk Właściwości. Krok 5: Przejdź do zakładki ogólne, zaznacz uzyskaj adres IP automatycznie oraz uzyskaj adres serwera DNS automatycznie i naciśnij OK

12 4.2. Windows Vista / Windows 7 Krok 1: Kliknij Start Panel sterowania. Krok 2: Kliknij podwójnie na ikonie Centrum sieci i udostępniania. 12

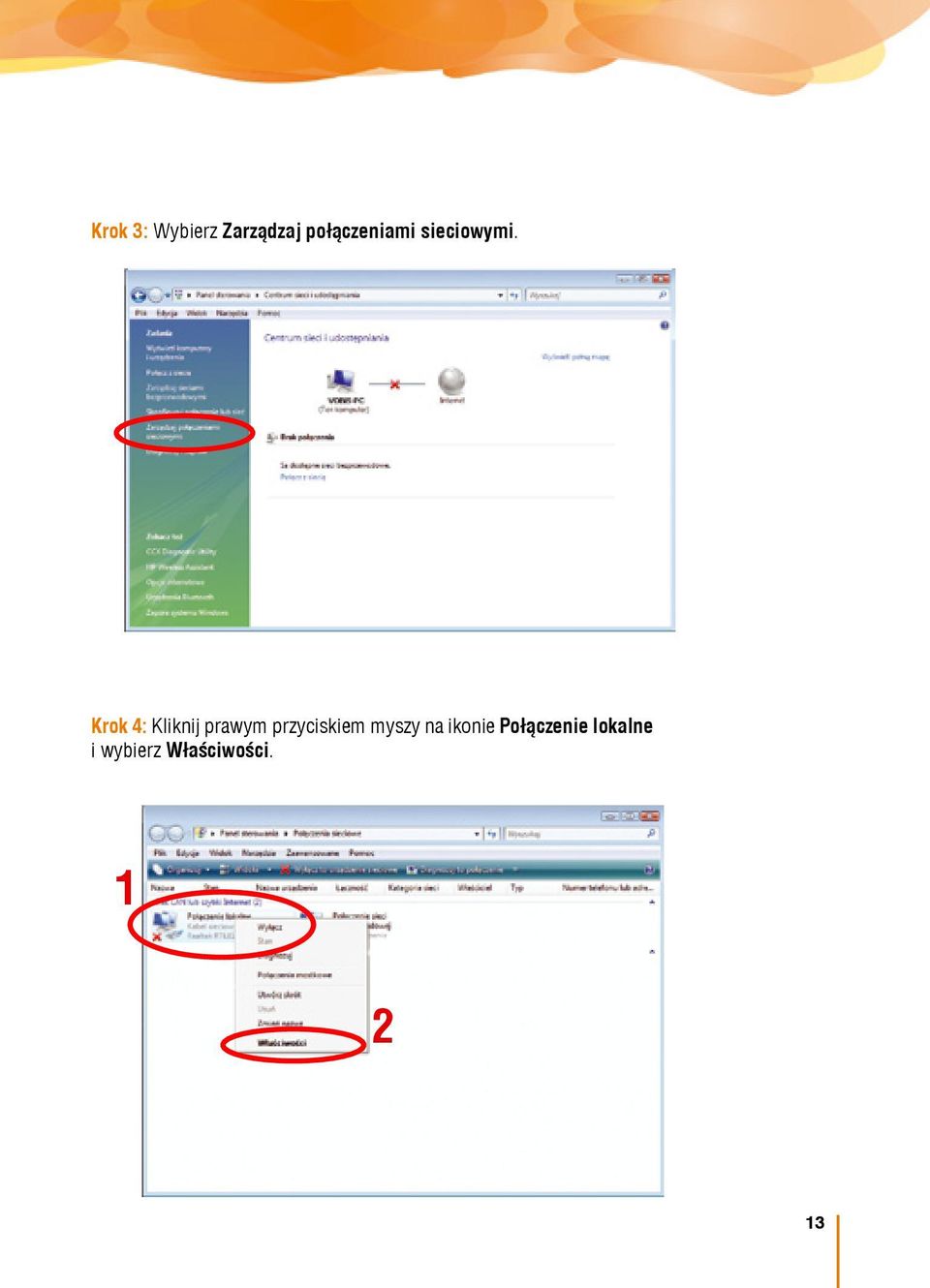

13 Krok 3: Wybierz Zarządzaj połączeniami sieciowymi. Krok 4: Kliknij prawym przyciskiem myszy na ikonie Połączenie lokalne i wybierz Właściwości

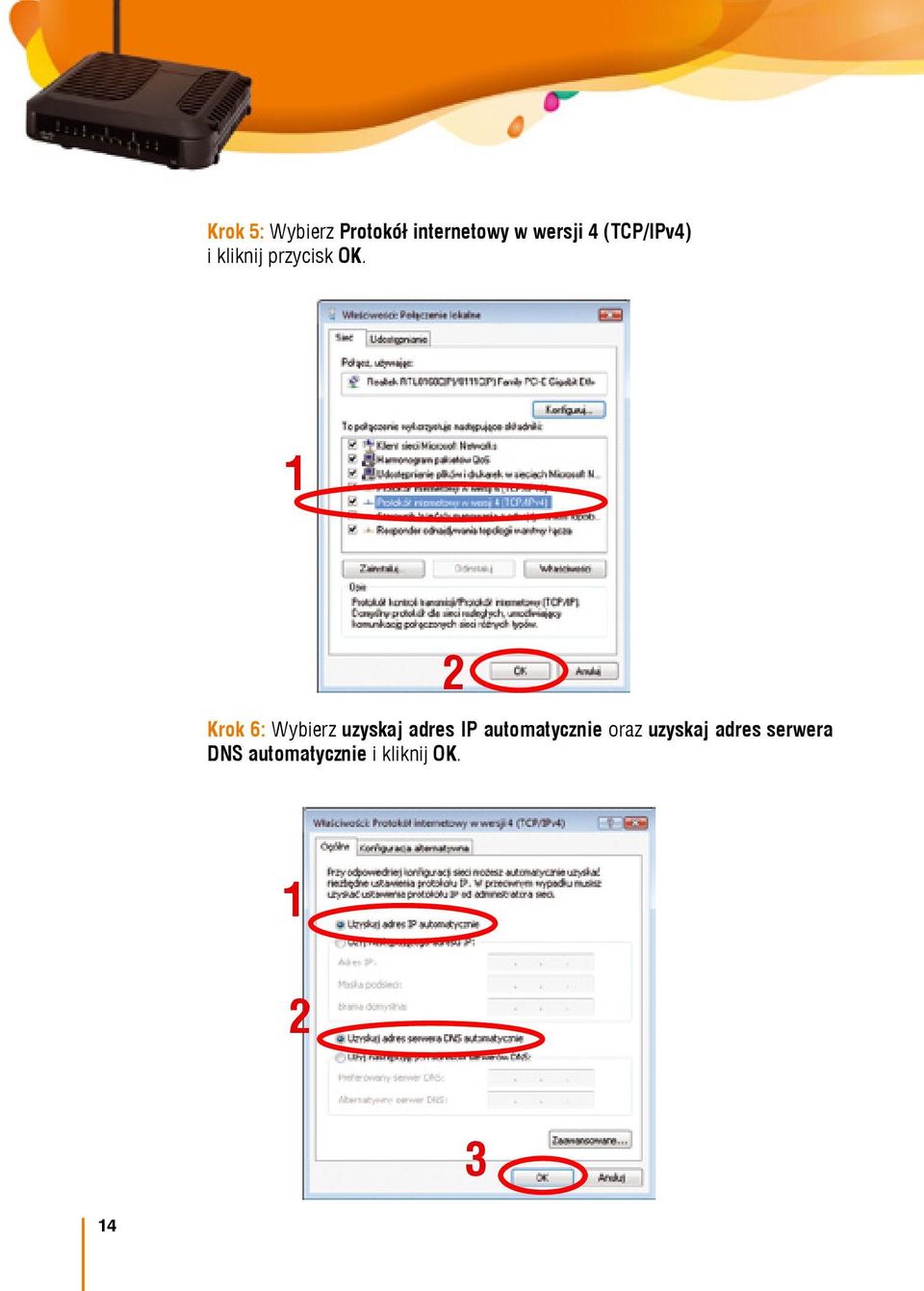

14 Krok 5: Wybierz Protokół internetowy w wersji 4 (TCP/IPv4) i kliknij przycisk OK. 1 2 Krok 6: Wybierz uzyskaj adres IP automatycznie oraz uzyskaj adres serwera DNS automatycznie i kliknij OK

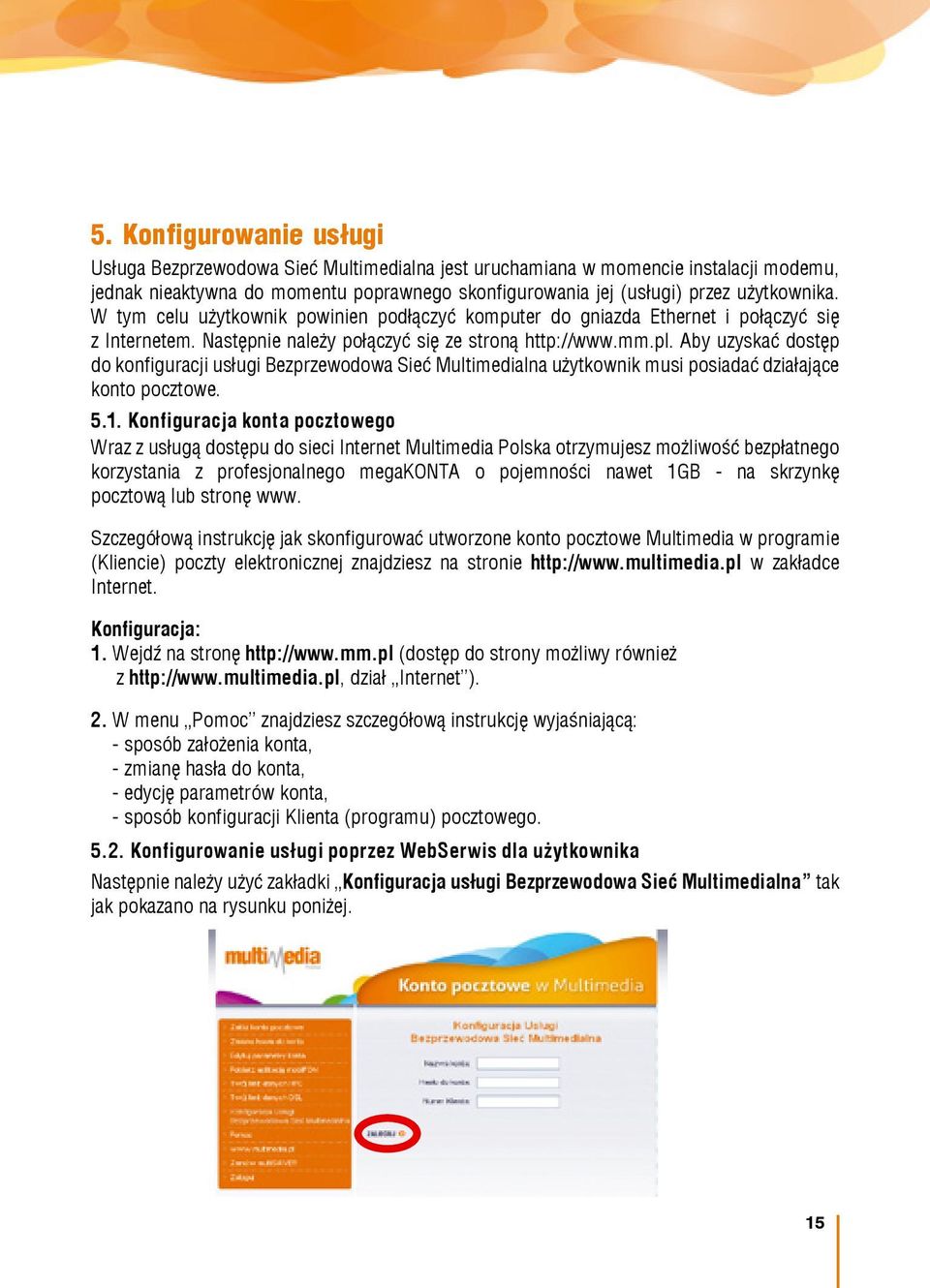

15 5. Konfigurowanie usługi Usługa Bezprzewodowa Sieć Multimedialna jest uruchamiana w momencie instalacji modemu, jednak nieaktywna do momentu poprawnego skonfigurowania jej (usługi) przez użytkownika. W tym celu użytkownik powinien podłączyć komputer do gniazda Ethernet i połączyć się z Internetem. Następnie należy połączyć się ze stroną Aby uzyskać dostęp do konfiguracji usługi Bezprzewodowa Sieć Multimedialna użytkownik musi posiadać działające konto pocztowe Konfiguracja konta pocztowego Wraz z usługą dostępu do sieci Internet Multimedia Polska otrzymujesz możliwość bezpłatnego korzystania z profesjonalnego megakonta o pojemności nawet 1GB - na skrzynkę pocztową lub stronę www. Szczegółową instrukcję jak skonfigurować utworzone konto pocztowe Multimedia w programie (Kliencie) poczty elektronicznej znajdziesz na stronie w zakładce Internet. Konfiguracja: 1. Wejdź na stronę (dostęp do strony możliwy również z dział Internet ). 2. W menu Pomoc znajdziesz szczegółową instrukcję wyjaśniającą: - sposób założenia konta, - zmianę hasła do konta, - edycję parametrów konta, - sposób konfiguracji Klienta (programu) pocztowego Konfigurowanie usługi poprzez WebSerwis dla użytkownika Następnie należy użyć zakładki Konfiguracja usługi Bezprzewodowa Sieć Multimedialna tak jak pokazano na rysunku poniżej. 15

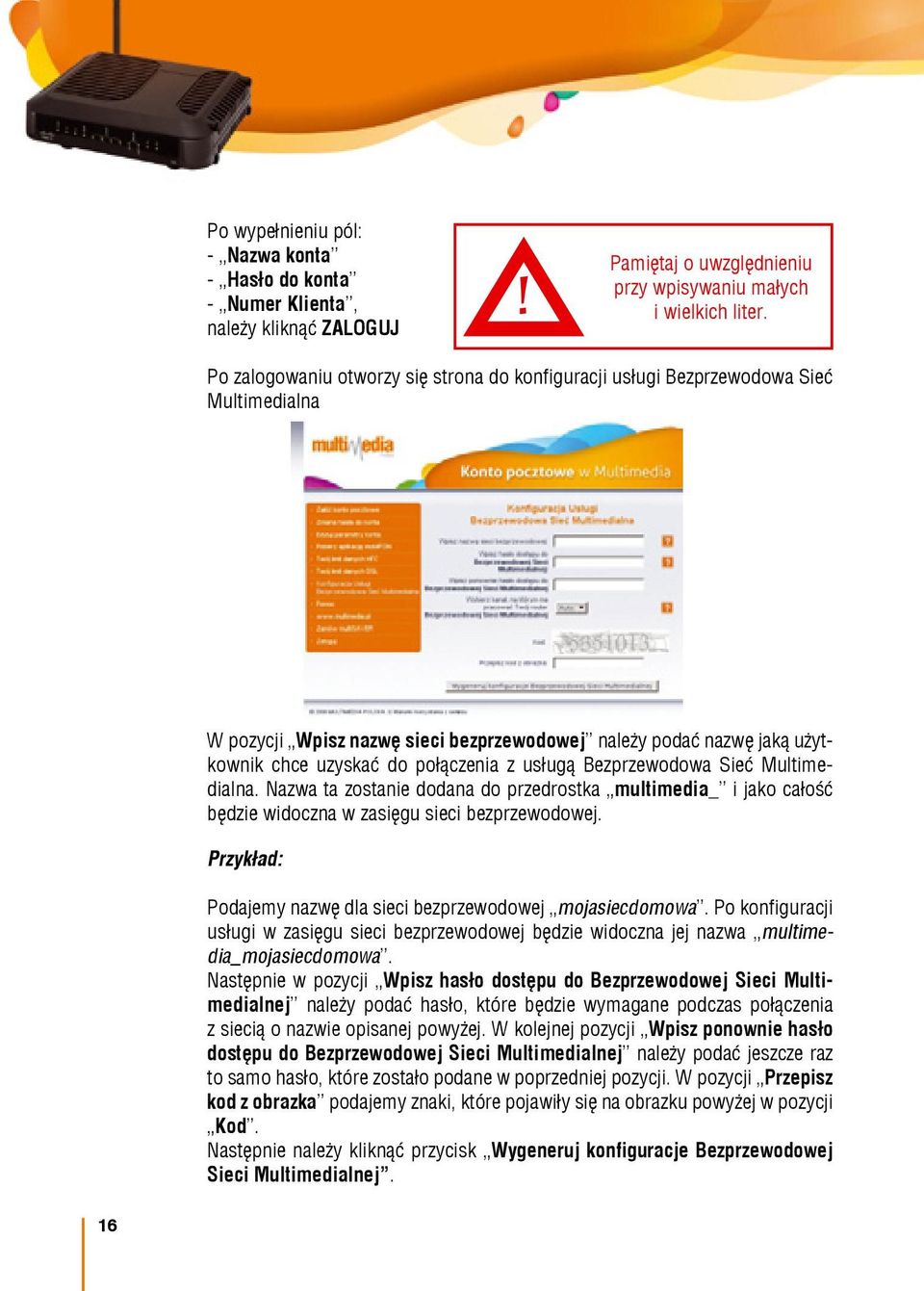

16 Po wypełnieniu pól: - Nazwa konta - Hasło do konta - Numer Klienta, należy kliknąć ZALOGUJ Pamiętaj o uwzględnieniu przy wpisywaniu małych i wielkich liter. Po zalogowaniu otworzy się strona do konfiguracji usługi Bezprzewodowa Sieć Multimedialna W pozycji Wpisz nazwę sieci bezprzewodowej należy podać nazwę jaką użytkownik chce uzyskać do połączenia z usługą Bezprzewodowa Sieć Multimedialna. Nazwa ta zostanie dodana do przedrostka multimedia_ i jako całość będzie widoczna w zasięgu sieci bezprzewodowej. Przykład: Podajemy nazwę dla sieci bezprzewodowej mojasiecdomowa. Po konfiguracji usługi w zasięgu sieci bezprzewodowej będzie widoczna jej nazwa multimedia_mojasiecdomowa. Następnie w pozycji Wpisz hasło dostępu do Bezprzewodowej Sieci Multimedialnej należy podać hasło, które będzie wymagane podczas połączenia z siecią o nazwie opisanej powyżej. W kolejnej pozycji Wpisz ponownie hasło dostępu do Bezprzewodowej Sieci Multimedialnej należy podać jeszcze raz to samo hasło, które zostało podane w poprzedniej pozycji. W pozycji Przepisz kod z obrazka podajemy znaki, które pojawiły się na obrazku powyżej w pozycji Kod. Następnie należy kliknąć przycisk Wygeneruj konfiguracje Bezprzewodowej Sieci Multimedialnej. 16

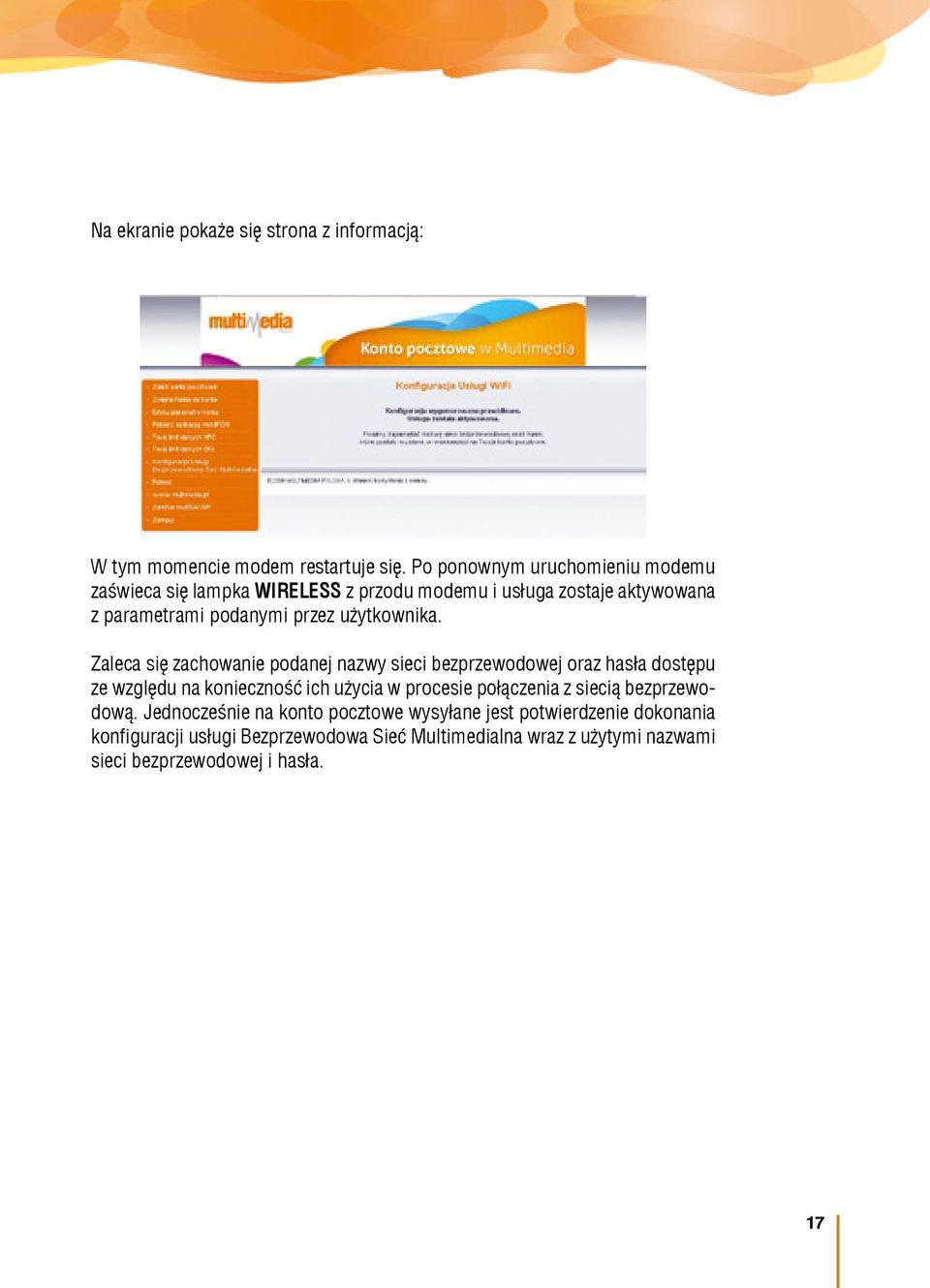

17 Na ekranie pokaże się strona z informacją: W tym momencie modem restartuje się. Po ponownym uruchomieniu modemu zaświeca się lampka WIRELESS z przodu modemu i usługa zostaje aktywowana z parametrami podanymi przez użytkownika. Zaleca się zachowanie podanej nazwy sieci bezprzewodowej oraz hasła dostępu ze względu na konieczność ich użycia w procesie połączenia z siecią bezprzewodową. Jednocześnie na konto pocztowe wysyłane jest potwierdzenie dokonania konfiguracji usługi Bezprzewodowa Sieć Multimedialna wraz z użytymi nazwami sieci bezprzewodowej i hasła. 17

18 6. Konfiguracja połączenia komputera do sieci WiFi w systemie Windows 6.1. Windows XP Krok 1: Kliknij Start Panel sterowania. Krok 2: Kliknij podwójnie na ikonę Połączenia sieciowe. Otworzy się okno konfiguracji połączeń sieciowych. Krok 3: Kliknij prawym przyciskiem myszy na ikonie z połączeniem sieci bezprzewodowej, a następnie wybierz Właściwości. 18

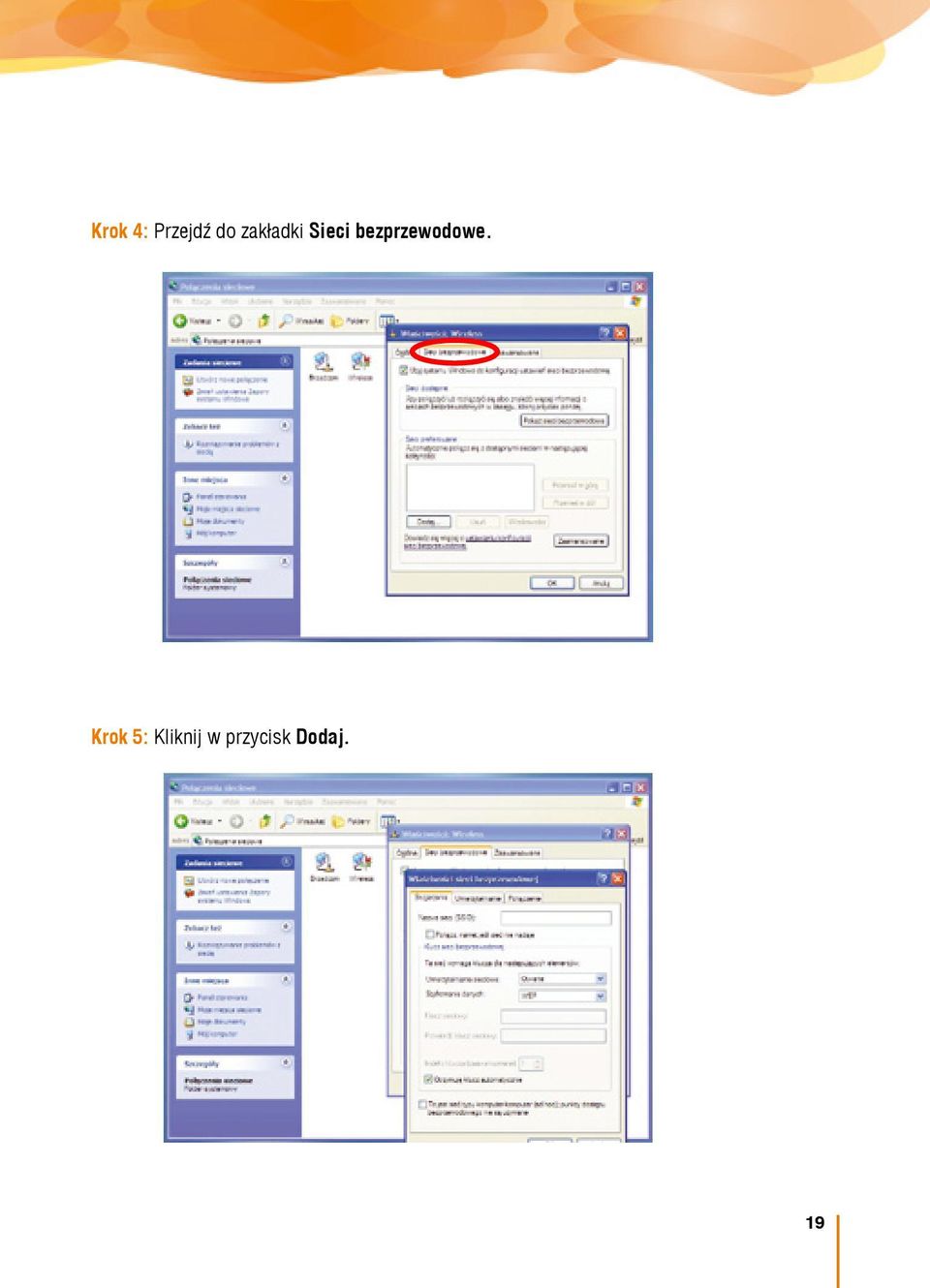

19 Krok 4: Przejdź do zakładki Sieci bezprzewodowe. Krok 5: Kliknij w przycisk Dodaj. 19

20 Krok 6: Wypełnij pozycje następująco: Nazwa sieci (SSID) wpisz nazwę sieci podaną podczas konfiguracji usługi Bezprzewodowa Sieć Multimedialna poprzez stronę kopia danych powinna znajdować się w Twojej skrzynce pocztowej Uwierzytelnianie sieciowe wybierz WPA-PSK Szyfrowanie danych wybierz AES Klucz sieciowy wpisz hasło dostępu do Bezprzewodowej Sieci Multimedialnej. Hasło to wpisywałeś podczas konfiguracji usługi Bezprzewodowa Sieć Multimedialna, poprzez stronę kopia danych powinna znajdować się w Twojej skrzynce. Potwierdź klucz sieciowy wpisz ponownie wcześniej podany klucz sieciowy. Po podaniu powyższych danych okno Skojarzenie powinno wyglądać następująco: 20

21 Krok 7: Kliknij OK. W oknie Właściwości Sieci bezprzewodowe na liście sieci preferowanych powinna pojawić się skonfigurowana sieć bezprzewodowa o nazwie, która została podana w poprzednim kroku w pozycji nazwa sieci (SSID). Krok 8: Kliknij OK. Ikona Twojego połączenia bezprzewodowego powinna pokazać się bez czerwonego ostrzeżenia. Krok 9: Kliknij prawym przyciskiem myszy na połączenie sieci bezprzewodowej i wybierz Wyświetl dostępne sieci bezprzewodowe. 21

22 Na liście sieci bezprzewodowych pojawi się skonfigurowana sieć bezprzewodowa. Jeżeli po prawej stronie nazwy sieci nie widać napisu Połączono kliknij ikonę Połącz. Po poprawnym skonfigurowaniu sieci bezprzewodowej w pasku zadań pojawi się ikona: 22

23 6.2. Windows Vista / Windows 7 Krok 1: Kliknij Start Panel sterowania. Krok 2: Kliknij podwójnie na ikonę Centrum sieci i udostępniania Otworzy się okno konfiguracji połączeń sieciowych. Krok 3: Wybierz Zarządzaj sieciami bezprzewodowymi. 23

24 Krok 4: Kliknij przycisk Dodaj. Pojawi się okno, w którym należy wybrać pozycję Ręcznie utwórz profil sieciowy. Pojawi się okno konfiguracji sieci bezprzewodowej. 24

25 Krok 5: Wypełnij pozycje następująco: Nazwa sieci wpisz nazwę sieci podaną podczas konfiguracji usługi Bezprzewodowa Sieć Multimedialna poprzez stronę kopia danych powinna znajdować się w Twojej skrzynce pocztowej Typ zabezpieczeń wybierz WPA-Personal Typ szyfrowania wybierz AES Klucz zabezpieczeń/hasło wpisz hasło dostępu do Bezprzewodowej Sieci Multimedialnej. Hasło to wpisywałeś podczas konfiguracji usługi Bezprzewodowa Sieć Multimedialna, poprzez stronę kopia danych powinna znajdować się w Twojej skrzynce. Dodatkowo zaznacz opcję Uruchom to połączenie automatycznie. Na liście sieci bezprzewodowych pojawi się skonfigurowana nazwa sieci oraz pokaże się okno: Uwaga: Jeżeli sieć bezprzewodowa jest konfigurowana pierwszy raz pojawi się okno Określ lokalizację sieci 25

26 26 Wybierz opcję Dom. Pojawi się okno Pomyślnie określono ustawienia sieci.

27 Krok 6: W oknie Ręcznie nawiąż połączenie z siecią bezprzewodową kliknij na Połącz z. Pojawi się okno wyboru dostępnych sieci bezprzewodowych. Zaznacz nazwę skonfigurowanej sieci bezprzewodowej. Następnie kliknij przycisk Połącz. Pojawi się okno z potwierdzeniem połączenia do sieci bezprzewodowej Po poprawnym skonfigurowaniu sieci bezprzewodowej w pasku zadań pojawi się ikona: 27

28 7. Zmiana parametrów sieci bezprzewodowej W każdym momencie korzystania z usługi Bezprzewodowa Sieć Multimedialna istnieje możliwość zmiany nazwy sieci bezprzewodowej i/lub hasła. W tym celu należy postępować identycznie jak podczas pierwszej konfiguracji usługi Bezprzewodowa Sieć Multimedialna opisanej powyżej w punkcie Pomoc w konfiguracji usługi Potrzebujesz pomocy? Jeżeli nie jesteś w stanie samodzielnie skonfigurować usługi, zadzwoń pod numer: , a nasz konsultant udzieli Ci niezbędnej pomocy. 9. Ochrona komputerów domowych Ty i Twoja rodzina możecie bezpiecznie przeglądać Internet, otwierać załączniki poczty i korzystać z komputera bez strachu przed wirusami, programami szpiegującymi, spamem i innymi szkodliwymi aplikacjami. multisaver to kompleksowe rozwiązanie chroniące Twój komputer przed wszystkimi rodzajami zagrożeń wirusami, robakami, trojanami, programami szpiegującymi i reklamowymi itp. Oprogramowanie zawiera także zaporę ogniową (firewall) blokującą hakerom dostęp do systemu. Razem z najszybszą na rynku usługą aktualizacji (w oparciu o dane AV-Test. org) oprogramowanie multisaver spełnia wszystkie potrzeby związane z bezpieczeństwem używania domowego komputera. Najważniejsze cechy usługi multisaver: - chroni przed wirusami, robakami, rootkitami i innymi złośliwymi aplikacjami, wykrywa i usuwa programy szpiegujące, - zawiera zaporę ogniową blokującą hakerom dostęp do systemu, chroni przed spamem, - chroni dzieci przed niepożądaną treścią z Internetu (pornografia, przemoc, używki), - zawiera licznik pozwalający rodzicom kontrolować czas surfowania najmłodszych użytkowników, - pozwala na kontrolowanie aplikacji łączących się z Internetem, łatwa instalacja i obsługa, - zapewnia najszybszą ochronę przed nowymi zagrożeniami z Internetu (w oparciu o dane AV-Test.org). 28 Oprogramowanie multisaver zapewnia pełną ochronę przed wszystkimi zagrożeniami internetowymi, zarówno tymi znanymi, jak i wcześniej niezidentyfikowanymi.
