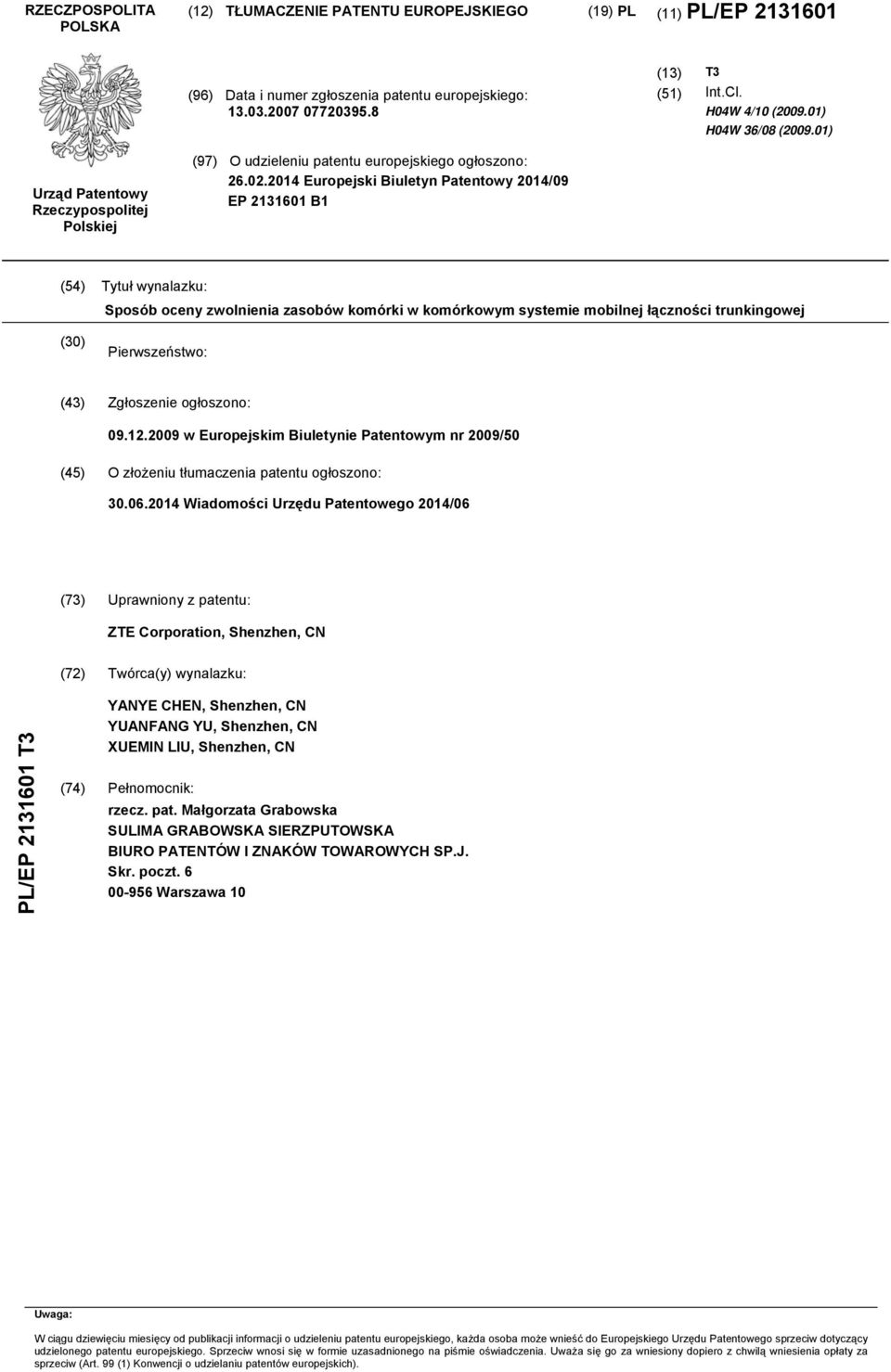

1 RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP (96) Data i numer zgłoszenia patentu europejskiego: (13) (1) T3 Int.Cl. H04W 4/ (09.01) H04W 36/08 (09.01) Urząd Patentowy Rzeczypospolitej Polskiej (97) O udzieleniu patentu europejskiego ogłoszono: Europejski Biuletyn Patentowy 14/09 EP B1 (4) Tytuł wynalazku: Sposób oceny zwolnienia zasobów komórki w komórkowym systemie mobilnej łączności trunkingowej () Pierwszeństwo: (43) Zgłoszenie ogłoszono: w Europejskim Biuletynie Patentowym nr 09/0 (4) O złożeniu tłumaczenia patentu ogłoszono: Wiadomości Urzędu Patentowego 14/06 (73) Uprawniony z patentu: ZTE Corporation, Shenzhen, CN (72) Twórca(y) wynalazku: PL/EP T3 YANYE CHEN, Shenzhen, CN YUANFANG YU, Shenzhen, CN XUEMIN LIU, Shenzhen, CN (74) Pełnomocnik: rzecz. pat. Małgorzata Grabowska SULIMA GRABOWSKA SIERZPUTOWSKA BIURO PATENTÓW I ZNAKÓW TOWAROWYCH SP.J. Skr. poczt Warszawa Uwaga: W ciągu dziewięciu miesięcy od publikacji informacji o udzieleniu patentu europejskiego, każda osoba może wnieść do Europejskiego Urzędu Patentowego sprzeciw dotyczący udzielonego patentu europejskiego. Sprzeciw wnosi się w formie uzasadnionego na piśmie oświadczenia. Uważa się go za wniesiony dopiero z chwilą wniesienia opłaty za sprzeciw (Art. 99 (1) Konwencji o udzielaniu patentów europejskich).

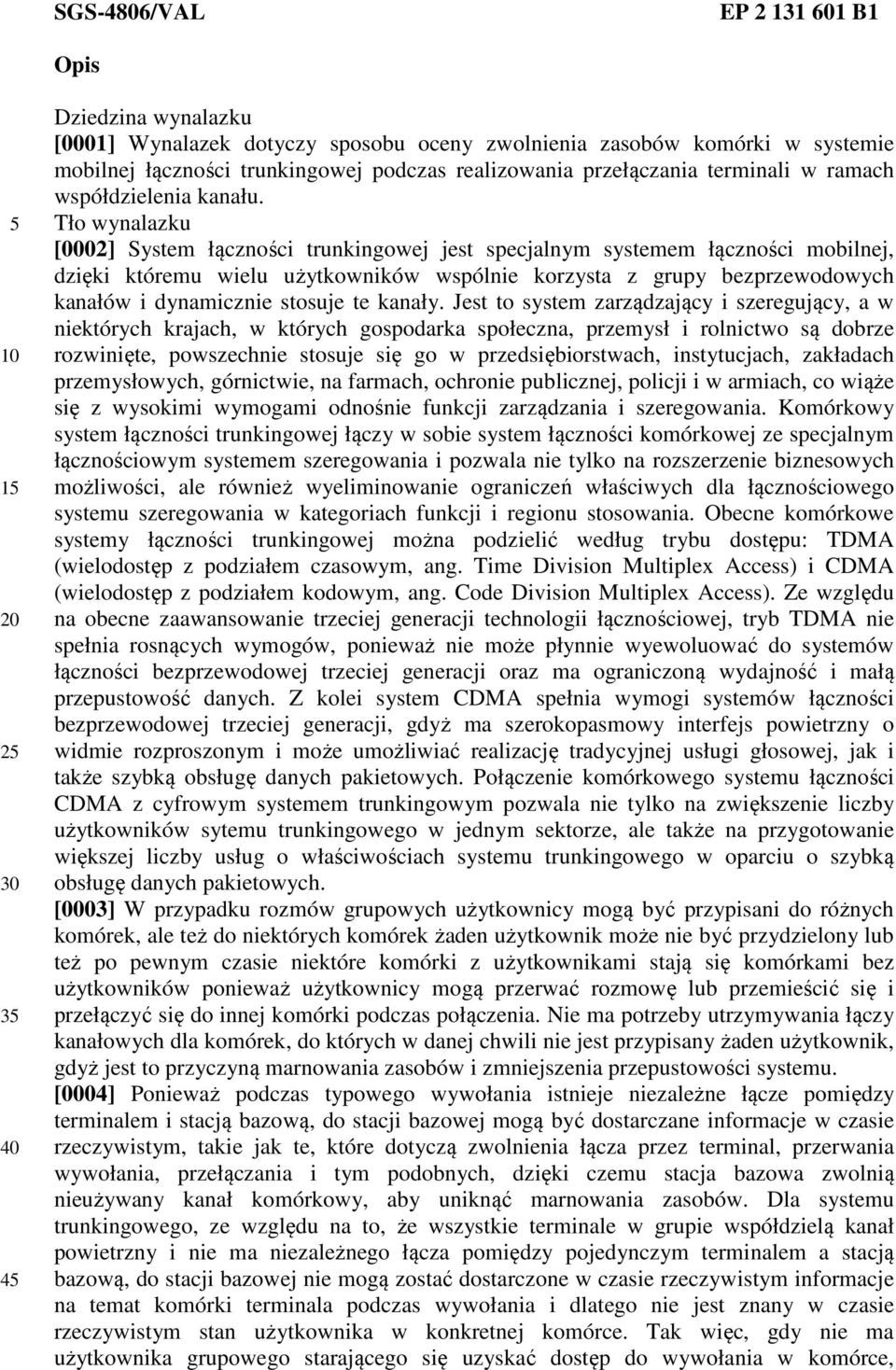

2 SGS-4806/VAL EP B1 Opis Dziedzina wynalazku [0001] Wynalazek dotyczy sposobu oceny zwolnienia zasobów komórki w systemie mobilnej łączności trunkingowej podczas realizowania przełączania terminali w ramach współdzielenia kanału. Tło wynalazku [0002] System łączności trunkingowej jest specjalnym systemem łączności mobilnej, dzięki któremu wielu użytkowników wspólnie korzysta z grupy bezprzewodowych kanałów i dynamicznie stosuje te kanały. Jest to system zarządzający i szeregujący, a w niektórych krajach, w których gospodarka społeczna, przemysł i rolnictwo są dobrze rozwinięte, powszechnie stosuje się go w przedsiębiorstwach, instytucjach, zakładach przemysłowych, górnictwie, na farmach, ochronie publicznej, policji i w armiach, co wiąże się z wysokimi wymogami odnośnie funkcji zarządzania i szeregowania. Komórkowy system łączności trunkingowej łączy w sobie system łączności komórkowej ze specjalnym łącznościowym systemem szeregowania i pozwala nie tylko na rozszerzenie biznesowych możliwości, ale również wyeliminowanie ograniczeń właściwych dla łącznościowego systemu szeregowania w kategoriach funkcji i regionu stosowania. Obecne komórkowe systemy łączności trunkingowej można podzielić według trybu dostępu: TDMA (wielodostęp z podziałem czasowym, ang. Time Division Multiplex Access) i CDMA (wielodostęp z podziałem kodowym, ang. Code Division Multiplex Access). Ze względu na obecne zaawansowanie trzeciej generacji technologii łącznościowej, tryb TDMA nie spełnia rosnących wymogów, ponieważ nie może płynnie wyewoluować do systemów łączności bezprzewodowej trzeciej generacji oraz ma ograniczoną wydajność i małą przepustowość danych. Z kolei system CDMA spełnia wymogi systemów łączności bezprzewodowej trzeciej generacji, gdyż ma szerokopasmowy interfejs powietrzny o widmie rozproszonym i może umożliwiać realizację tradycyjnej usługi głosowej, jak i także szybką obsługę danych pakietowych. Połączenie komórkowego systemu łączności CDMA z cyfrowym systemem trunkingowym pozwala nie tylko na zwiększenie liczby użytkowników sytemu trunkingowego w jednym sektorze, ale także na przygotowanie większej liczby usług o właściwościach systemu trunkingowego w oparciu o szybką obsługę danych pakietowych. [0003] W przypadku rozmów grupowych użytkownicy mogą być przypisani do różnych komórek, ale też do niektórych komórek żaden użytkownik może nie być przydzielony lub też po pewnym czasie niektóre komórki z użytkownikami stają się komórkami bez użytkowników ponieważ użytkownicy mogą przerwać rozmowę lub przemieścić się i przełączyć się do innej komórki podczas połączenia. Nie ma potrzeby utrzymywania łączy kanałowych dla komórek, do których w danej chwili nie jest przypisany żaden użytkownik, gdyż jest to przyczyną marnowania zasobów i zmniejszenia przepustowości systemu. [0004] Ponieważ podczas typowego wywołania istnieje niezależne łącze pomiędzy terminalem i stacją bazową, do stacji bazowej mogą być dostarczane informacje w czasie rzeczywistym, takie jak te, które dotyczą zwolnienia łącza przez terminal, przerwania wywołania, przełączania i tym podobnych, dzięki czemu stacja bazowa zwolnią nieużywany kanał komórkowy, aby uniknąć marnowania zasobów. Dla systemu trunkingowego, ze względu na to, że wszystkie terminale w grupie współdzielą kanał powietrzny i nie ma niezależnego łącza pomiędzy pojedynczym terminalem a stacją bazową, do stacji bazowej nie mogą zostać dostarczone w czasie rzeczywistym informacje na temat komórki terminala podczas wywołania i dlatego nie jest znany w czasie rzeczywistym stan użytkownika w konkretnej komórce. Tak więc, gdy nie ma użytkownika grupowego starającego się uzyskać dostęp do wywołania w komórce,

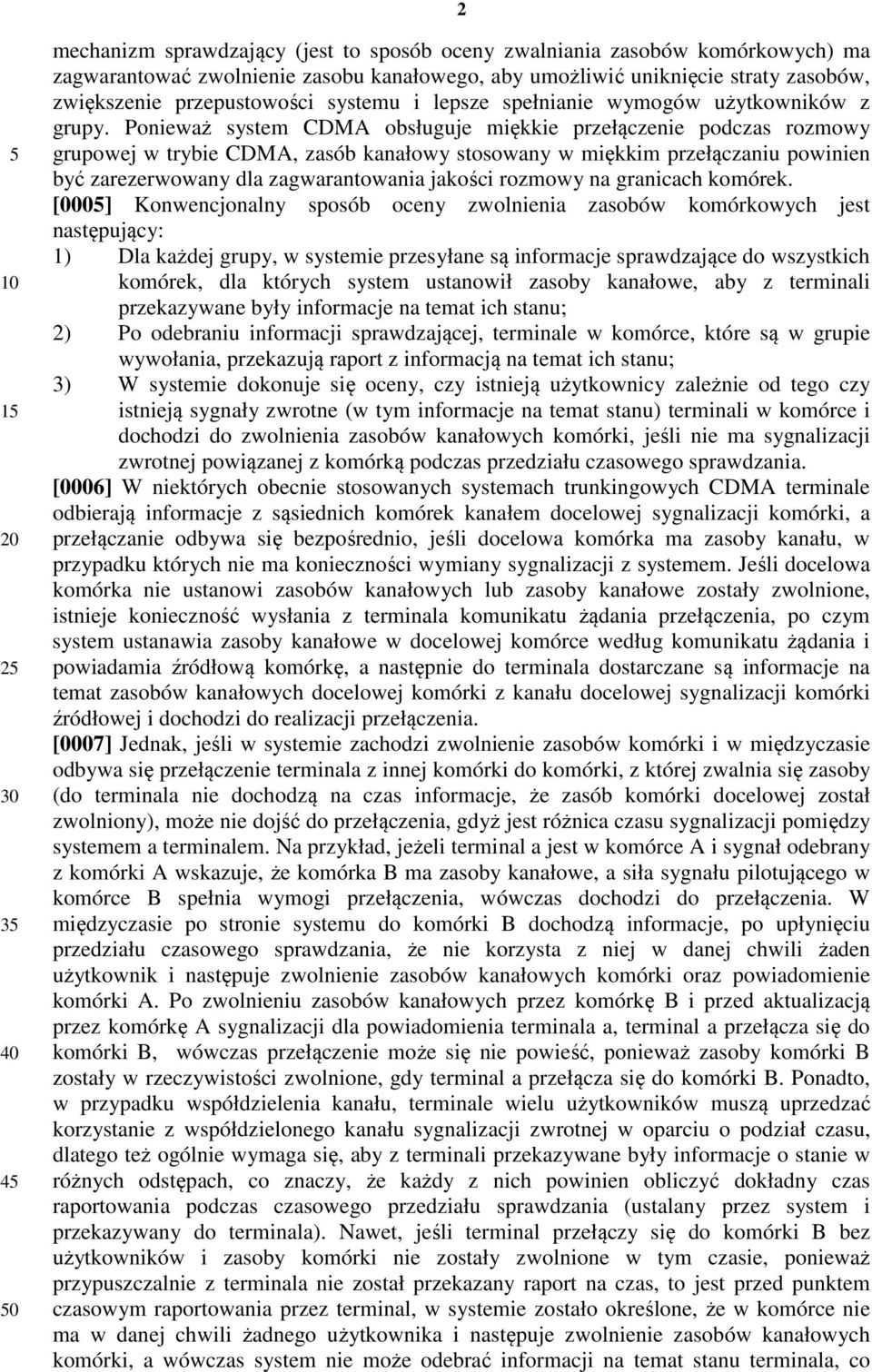

3 mechanizm sprawdzający (jest to sposób oceny zwalniania zasobów komórkowych) ma zagwarantować zwolnienie zasobu kanałowego, aby umożliwić uniknięcie straty zasobów, zwiększenie przepustowości systemu i lepsze spełnianie wymogów użytkowników z grupy. Ponieważ system CDMA obsługuje miękkie przełączenie podczas rozmowy grupowej w trybie CDMA, zasób kanałowy stosowany w miękkim przełączaniu powinien być zarezerwowany dla zagwarantowania jakości rozmowy na granicach komórek. [000] Konwencjonalny sposób oceny zwolnienia zasobów komórkowych jest następujący: 1) Dla każdej grupy, w systemie przesyłane są informacje sprawdzające do wszystkich komórek, dla których system ustanowił zasoby kanałowe, aby z terminali przekazywane były informacje na temat ich stanu; 2) Po odebraniu informacji sprawdzającej, terminale w komórce, które są w grupie wywołania, przekazują raport z informacją na temat ich stanu; 3) W systemie dokonuje się oceny, czy istnieją użytkownicy zależnie od tego czy istnieją sygnały zwrotne (w tym informacje na temat stanu) terminali w komórce i dochodzi do zwolnienia zasobów kanałowych komórki, jeśli nie ma sygnalizacji zwrotnej powiązanej z komórką podczas przedziału czasowego sprawdzania. [0006] W niektórych obecnie stosowanych systemach trunkingowych CDMA terminale odbierają informacje z sąsiednich komórek kanałem docelowej sygnalizacji komórki, a przełączanie odbywa się bezpośrednio, jeśli docelowa komórka ma zasoby kanału, w przypadku których nie ma konieczności wymiany sygnalizacji z systemem. Jeśli docelowa komórka nie ustanowi zasobów kanałowych lub zasoby kanałowe zostały zwolnione, istnieje konieczność wysłania z terminala komunikatu żądania przełączenia, po czym system ustanawia zasoby kanałowe w docelowej komórce według komunikatu żądania i powiadamia źródłową komórkę, a następnie do terminala dostarczane są informacje na temat zasobów kanałowych docelowej komórki z kanału docelowej sygnalizacji komórki źródłowej i dochodzi do realizacji przełączenia. [0007] Jednak, jeśli w systemie zachodzi zwolnienie zasobów komórki i w międzyczasie odbywa się przełączenie terminala z innej komórki do komórki, z której zwalnia się zasoby (do terminala nie dochodzą na czas informacje, że zasób komórki docelowej został zwolniony), może nie dojść do przełączenia, gdyż jest różnica czasu sygnalizacji pomiędzy systemem a terminalem. Na przykład, jeżeli terminal a jest w komórce A i sygnał odebrany z komórki A wskazuje, że komórka B ma zasoby kanałowe, a siła sygnału pilotującego w komórce B spełnia wymogi przełączenia, wówczas dochodzi do przełączenia. W międzyczasie po stronie systemu do komórki B dochodzą informacje, po upłynięciu przedziału czasowego sprawdzania, że nie korzysta z niej w danej chwili żaden użytkownik i następuje zwolnienie zasobów kanałowych komórki oraz powiadomienie komórki A. Po zwolnieniu zasobów kanałowych przez komórkę B i przed aktualizacją przez komórkę A sygnalizacji dla powiadomienia terminala a, terminal a przełącza się do komórki B, wówczas przełączenie może się nie powieść, ponieważ zasoby komórki B zostały w rzeczywistości zwolnione, gdy terminal a przełącza się do komórki B. Ponadto, w przypadku współdzielenia kanału, terminale wielu użytkowników muszą uprzedzać korzystanie z współdzielonego kanału sygnalizacji zwrotnej w oparciu o podział czasu, dlatego też ogólnie wymaga się, aby z terminali przekazywane były informacje o stanie w różnych odstępach, co znaczy, że każdy z nich powinien obliczyć dokładny czas raportowania podczas czasowego przedziału sprawdzania (ustalany przez system i przekazywany do terminala). Nawet, jeśli terminal przełączy się do komórki B bez użytkowników i zasoby komórki nie zostały zwolnione w tym czasie, ponieważ przypuszczalnie z terminala nie został przekazany raport na czas, to jest przed punktem czasowym raportowania przez terminal, w systemie zostało określone, że w komórce nie ma w danej chwili żadnego użytkownika i następuje zwolnienie zasobów kanałowych komórki, a wówczas system nie może odebrać informacji na temat stanu terminala, co

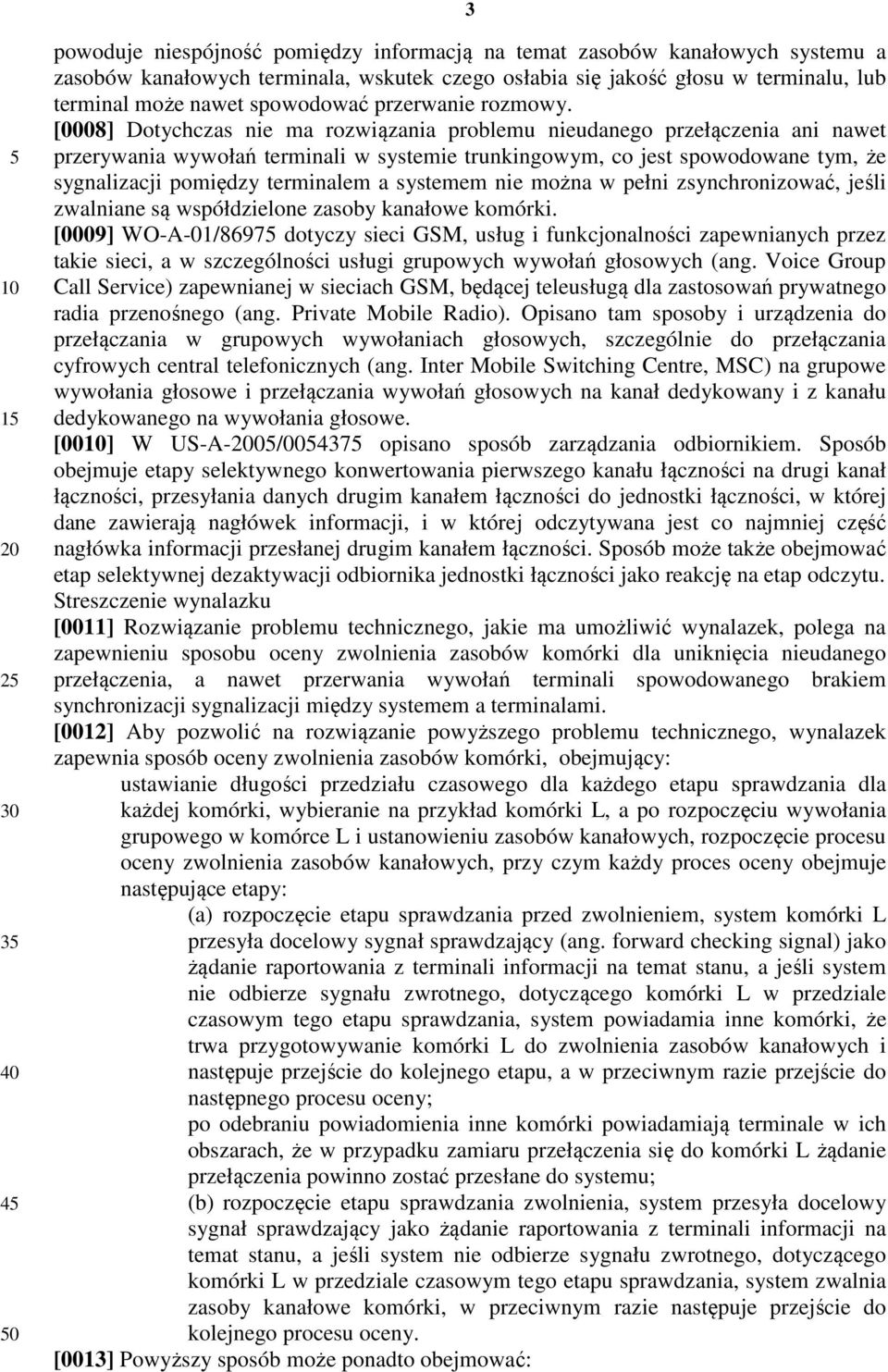

4 powoduje niespójność pomiędzy informacją na temat zasobów kanałowych systemu a zasobów kanałowych terminala, wskutek czego osłabia się jakość głosu w terminalu, lub terminal może nawet spowodować przerwanie rozmowy. [0008] Dotychczas nie ma rozwiązania problemu nieudanego przełączenia ani nawet przerywania wywołań terminali w systemie trunkingowym, co jest spowodowane tym, że sygnalizacji pomiędzy terminalem a systemem nie można w pełni zsynchronizować, jeśli zwalniane są współdzielone zasoby kanałowe komórki. [0009] WO-A-01/8697 dotyczy sieci GSM, usług i funkcjonalności zapewnianych przez takie sieci, a w szczególności usługi grupowych wywołań głosowych (ang. Voice Group Call Service) zapewnianej w sieciach GSM, będącej teleusługą dla zastosowań prywatnego radia przenośnego (ang. Private Mobile Radio). Opisano tam sposoby i urządzenia do przełączania w grupowych wywołaniach głosowych, szczególnie do przełączania cyfrowych central telefonicznych (ang. Inter Mobile Switching Centre, MSC) na grupowe wywołania głosowe i przełączania wywołań głosowych na kanał dedykowany i z kanału dedykowanego na wywołania głosowe. [00] W US-A-0/00437 opisano sposób zarządzania odbiornikiem. Sposób obejmuje etapy selektywnego konwertowania pierwszego kanału łączności na drugi kanał łączności, przesyłania danych drugim kanałem łączności do jednostki łączności, w której dane zawierają nagłówek informacji, i w której odczytywana jest co najmniej część nagłówka informacji przesłanej drugim kanałem łączności. Sposób może także obejmować etap selektywnej dezaktywacji odbiornika jednostki łączności jako reakcję na etap odczytu. Streszczenie wynalazku [0011] Rozwiązanie problemu technicznego, jakie ma umożliwić wynalazek, polega na zapewnieniu sposobu oceny zwolnienia zasobów komórki dla uniknięcia nieudanego przełączenia, a nawet przerwania wywołań terminali spowodowanego brakiem synchronizacji sygnalizacji między systemem a terminalami. [0012] Aby pozwolić na rozwiązanie powyższego problemu technicznego, wynalazek zapewnia sposób oceny zwolnienia zasobów komórki, obejmujący: ustawianie długości przedziału czasowego dla każdego etapu sprawdzania dla każdej komórki, wybieranie na przykład komórki L, a po rozpoczęciu wywołania grupowego w komórce L i ustanowieniu zasobów kanałowych, rozpoczęcie procesu oceny zwolnienia zasobów kanałowych, przy czym każdy proces oceny obejmuje następujące etapy: (a) rozpoczęcie etapu sprawdzania przed zwolnieniem, system komórki L przesyła docelowy sygnał sprawdzający (ang. forward checking signal) jako żądanie raportowania z terminali informacji na temat stanu, a jeśli system nie odbierze sygnału zwrotnego, dotyczącego komórki L w przedziale czasowym tego etapu sprawdzania, system powiadamia inne komórki, że trwa przygotowywanie komórki L do zwolnienia zasobów kanałowych i następuje przejście do kolejnego etapu, a w przeciwnym razie przejście do następnego procesu oceny; po odebraniu powiadomienia inne komórki powiadamiają terminale w ich obszarach, że w przypadku zamiaru przełączenia się do komórki L żądanie przełączenia powinno zostać przesłane do systemu; (b) rozpoczęcie etapu sprawdzania zwolnienia, system przesyła docelowy sygnał sprawdzający jako żądanie raportowania z terminali informacji na temat stanu, a jeśli system nie odbierze sygnału zwrotnego, dotyczącego komórki L w przedziale czasowym tego etapu sprawdzania, system zwalnia zasoby kanałowe komórki, w przeciwnym razie następuje przejście do kolejnego procesu oceny. [0013] Powyższy sposób może ponadto obejmować:

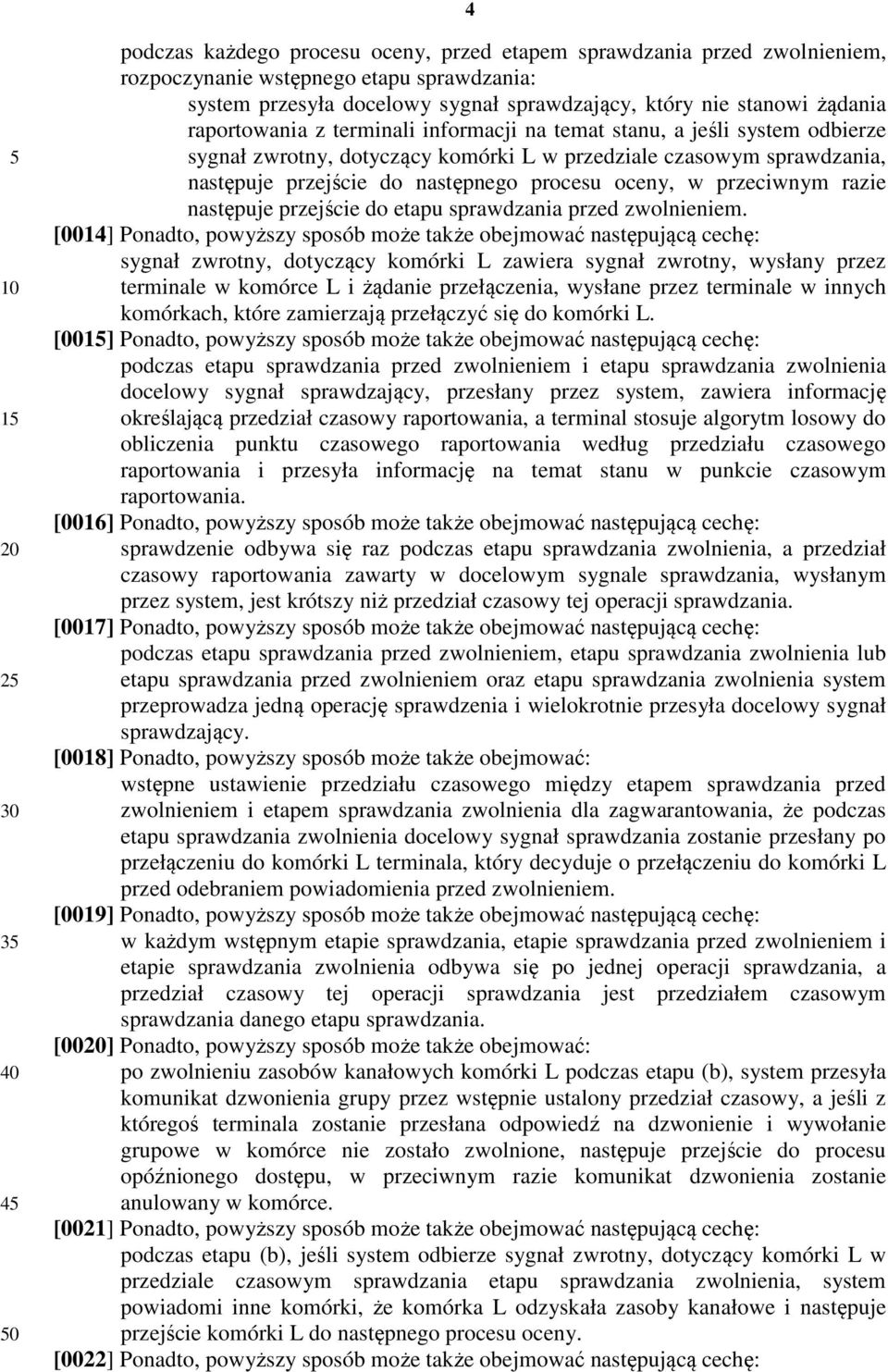

5 podczas każdego procesu oceny, przed etapem sprawdzania przed zwolnieniem, rozpoczynanie wstępnego etapu sprawdzania: system przesyła docelowy sygnał sprawdzający, który nie stanowi żądania raportowania z terminali informacji na temat stanu, a jeśli system odbierze sygnał zwrotny, dotyczący komórki L w przedziale czasowym sprawdzania, następuje przejście do następnego procesu oceny, w przeciwnym razie następuje przejście do etapu sprawdzania przed zwolnieniem. [0014] Ponadto, powyższy sposób może także obejmować następującą cechę: sygnał zwrotny, dotyczący komórki L zawiera sygnał zwrotny, wysłany przez terminale w komórce L i żądanie przełączenia, wysłane przez terminale w innych komórkach, które zamierzają przełączyć się do komórki L. [001] Ponadto, powyższy sposób może także obejmować następującą cechę: podczas etapu sprawdzania przed zwolnieniem i etapu sprawdzania zwolnienia docelowy sygnał sprawdzający, przesłany przez system, zawiera informację określającą przedział czasowy raportowania, a terminal stosuje algorytm losowy do obliczenia punktu czasowego raportowania według przedziału czasowego raportowania i przesyła informację na temat stanu w punkcie czasowym raportowania. [0016] Ponadto, powyższy sposób może także obejmować następującą cechę: sprawdzenie odbywa się raz podczas etapu sprawdzania zwolnienia, a przedział czasowy raportowania zawarty w docelowym sygnale sprawdzania, wysłanym przez system, jest krótszy niż przedział czasowy tej operacji sprawdzania. [0017] Ponadto, powyższy sposób może także obejmować następującą cechę: podczas etapu sprawdzania przed zwolnieniem, etapu sprawdzania zwolnienia lub etapu sprawdzania przed zwolnieniem oraz etapu sprawdzania zwolnienia system przeprowadza jedną operację sprawdzenia i wielokrotnie przesyła docelowy sygnał sprawdzający. [0018] Ponadto, powyższy sposób może także obejmować: wstępne ustawienie przedziału czasowego między etapem sprawdzania przed zwolnieniem i etapem sprawdzania zwolnienia dla zagwarantowania, że podczas etapu sprawdzania zwolnienia docelowy sygnał sprawdzania zostanie przesłany po przełączeniu do komórki L terminala, który decyduje o przełączeniu do komórki L przed odebraniem powiadomienia przed zwolnieniem. [0019] Ponadto, powyższy sposób może także obejmować następującą cechę: w każdym wstępnym etapie sprawdzania, etapie sprawdzania przed zwolnieniem i etapie sprawdzania zwolnienia odbywa się po jednej operacji sprawdzania, a przedział czasowy tej operacji sprawdzania jest przedziałem czasowym sprawdzania danego etapu sprawdzania. [00] Ponadto, powyższy sposób może także obejmować: po zwolnieniu zasobów kanałowych komórki L podczas etapu (b), system przesyła komunikat dzwonienia grupy przez wstępnie ustalony przedział czasowy, a jeśli z któregoś terminala zostanie przesłana odpowiedź na dzwonienie i wywołanie grupowe w komórce nie zostało zwolnione, następuje przejście do procesu opóźnionego dostępu, w przeciwnym razie komunikat dzwonienia zostanie anulowany w komórce. [0021] Ponadto, powyższy sposób może także obejmować następującą cechę: podczas etapu (b), jeśli system odbierze sygnał zwrotny, dotyczący komórki L w przedziale czasowym sprawdzania etapu sprawdzania zwolnienia, system powiadomi inne komórki, że komórka L odzyskała zasoby kanałowe i następuje przejście komórki L do następnego procesu oceny. [0022] Ponadto, powyższy sposób może także obejmować następującą cechę:

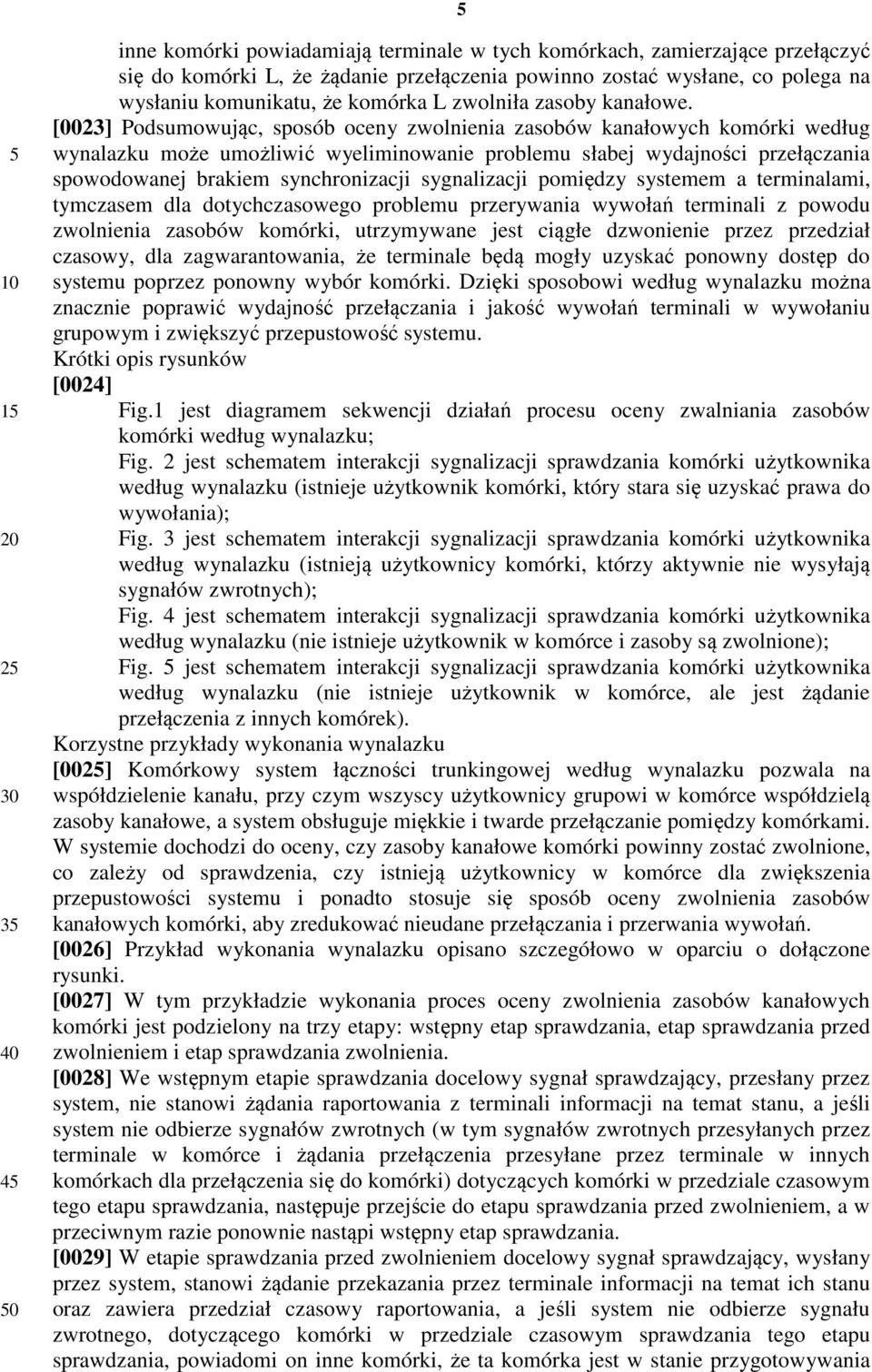

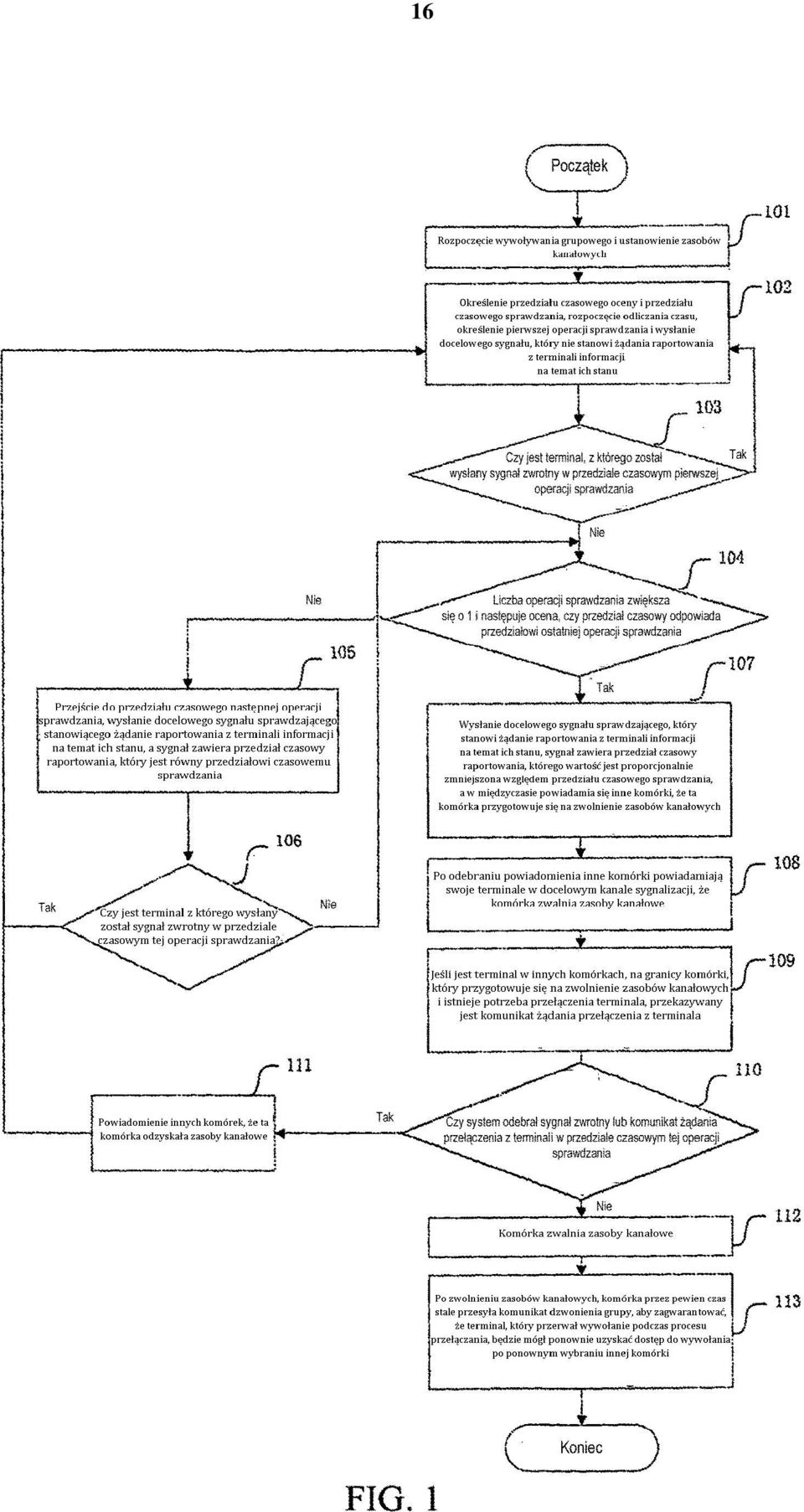

6 inne komórki powiadamiają terminale w tych komórkach, zamierzające przełączyć się do komórki L, że żądanie przełączenia powinno zostać wysłane, co polega na wysłaniu komunikatu, że komórka L zwolniła zasoby kanałowe. [0023] Podsumowując, sposób oceny zwolnienia zasobów kanałowych komórki według wynalazku może umożliwić wyeliminowanie problemu słabej wydajności przełączania spowodowanej brakiem synchronizacji sygnalizacji pomiędzy systemem a terminalami, tymczasem dla dotychczasowego problemu przerywania wywołań terminali z powodu zwolnienia zasobów komórki, utrzymywane jest ciągłe dzwonienie przez przedział czasowy, dla zagwarantowania, że terminale będą mogły uzyskać ponowny dostęp do systemu poprzez ponowny wybór komórki. Dzięki sposobowi według wynalazku można znacznie poprawić wydajność przełączania i jakość wywołań terminali w wywołaniu grupowym i zwiększyć przepustowość systemu. Krótki opis rysunków [0024] Fig.1 jest diagramem sekwencji działań procesu oceny zwalniania zasobów komórki według wynalazku; Fig. 2 jest schematem interakcji sygnalizacji sprawdzania komórki użytkownika według wynalazku (istnieje użytkownik komórki, który stara się uzyskać prawa do wywołania); Fig. 3 jest schematem interakcji sygnalizacji sprawdzania komórki użytkownika według wynalazku (istnieją użytkownicy komórki, którzy aktywnie nie wysyłają sygnałów zwrotnych); Fig. 4 jest schematem interakcji sygnalizacji sprawdzania komórki użytkownika według wynalazku (nie istnieje użytkownik w komórce i zasoby są zwolnione); Fig. jest schematem interakcji sygnalizacji sprawdzania komórki użytkownika według wynalazku (nie istnieje użytkownik w komórce, ale jest żądanie przełączenia z innych komórek). Korzystne przykłady wykonania wynalazku [002] Komórkowy system łączności trunkingowej według wynalazku pozwala na współdzielenie kanału, przy czym wszyscy użytkownicy grupowi w komórce współdzielą zasoby kanałowe, a system obsługuje miękkie i twarde przełączanie pomiędzy komórkami. W systemie dochodzi do oceny, czy zasoby kanałowe komórki powinny zostać zwolnione, co zależy od sprawdzenia, czy istnieją użytkownicy w komórce dla zwiększenia przepustowości systemu i ponadto stosuje się sposób oceny zwolnienia zasobów kanałowych komórki, aby zredukować nieudane przełączania i przerwania wywołań. [0026] Przykład wykonania wynalazku opisano szczegółowo w oparciu o dołączone rysunki. [0027] W tym przykładzie wykonania proces oceny zwolnienia zasobów kanałowych komórki jest podzielony na trzy etapy: wstępny etap sprawdzania, etap sprawdzania przed zwolnieniem i etap sprawdzania zwolnienia. [0028] We wstępnym etapie sprawdzania docelowy sygnał sprawdzający, przesłany przez system, nie stanowi żądania raportowania z terminali informacji na temat stanu, a jeśli system nie odbierze sygnałów zwrotnych (w tym sygnałów zwrotnych przesyłanych przez terminale w komórce i żądania przełączenia przesyłane przez terminale w innych komórkach dla przełączenia się do komórki) dotyczących komórki w przedziale czasowym tego etapu sprawdzania, następuje przejście do etapu sprawdzania przed zwolnieniem, a w przeciwnym razie ponownie nastąpi wstępny etap sprawdzania. [0029] W etapie sprawdzania przed zwolnieniem docelowy sygnał sprawdzający, wysłany przez system, stanowi żądanie przekazania przez terminale informacji na temat ich stanu oraz zawiera przedział czasowy raportowania, a jeśli system nie odbierze sygnału zwrotnego, dotyczącego komórki w przedziale czasowym sprawdzania tego etapu sprawdzania, powiadomi on inne komórki, że ta komórka jest w stanie przygotowywania

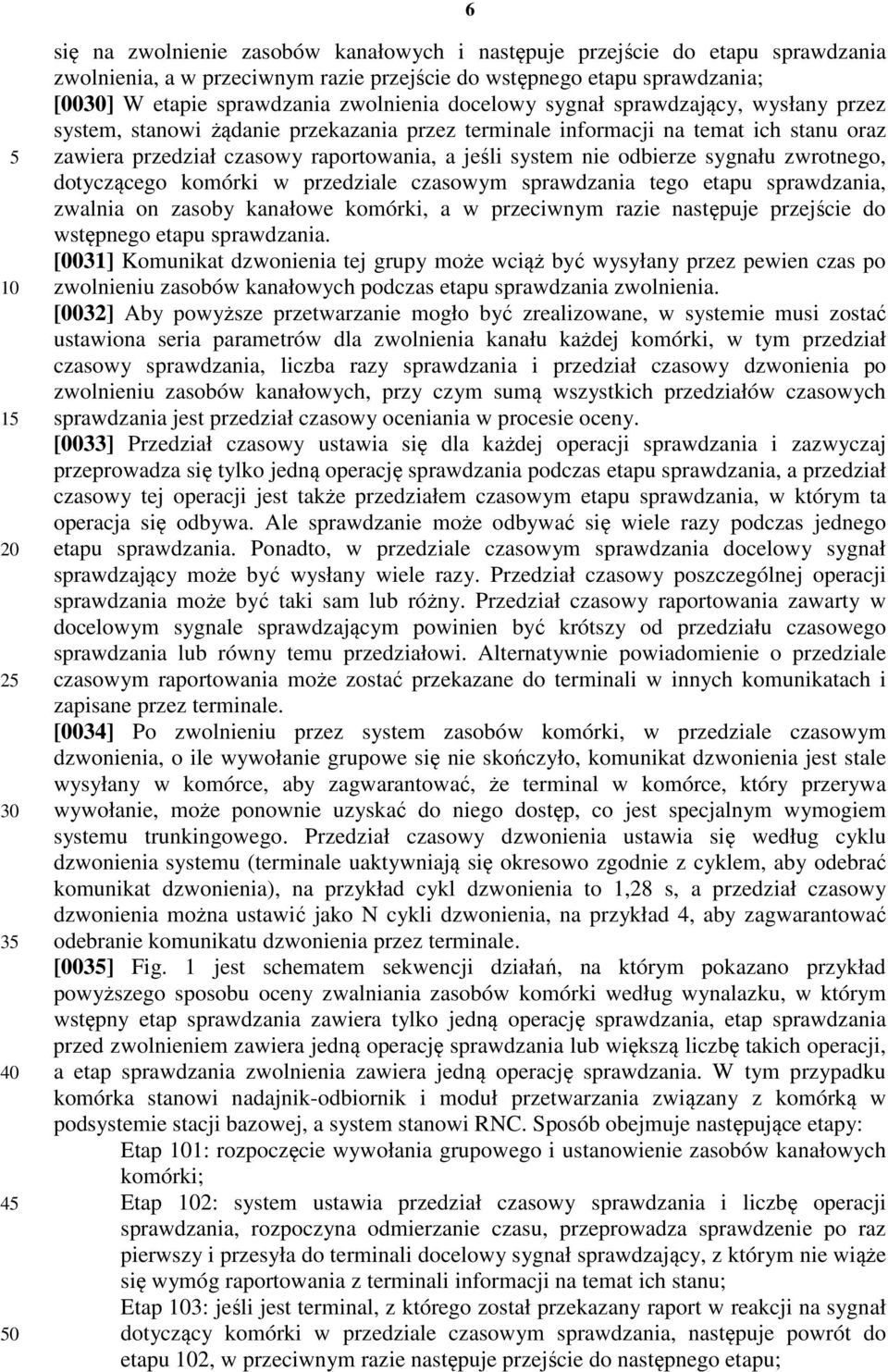

7 się na zwolnienie zasobów kanałowych i następuje przejście do etapu sprawdzania zwolnienia, a w przeciwnym razie przejście do wstępnego etapu sprawdzania; [00] W etapie sprawdzania zwolnienia docelowy sygnał sprawdzający, wysłany przez system, stanowi żądanie przekazania przez terminale informacji na temat ich stanu oraz zawiera przedział czasowy raportowania, a jeśli system nie odbierze sygnału zwrotnego, dotyczącego komórki w przedziale czasowym sprawdzania tego etapu sprawdzania, zwalnia on zasoby kanałowe komórki, a w przeciwnym razie następuje przejście do wstępnego etapu sprawdzania. [0031] Komunikat dzwonienia tej grupy może wciąż być wysyłany przez pewien czas po zwolnieniu zasobów kanałowych podczas etapu sprawdzania zwolnienia. [0032] Aby powyższe przetwarzanie mogło być zrealizowane, w systemie musi zostać ustawiona seria parametrów dla zwolnienia kanału każdej komórki, w tym przedział czasowy sprawdzania, liczba razy sprawdzania i przedział czasowy dzwonienia po zwolnieniu zasobów kanałowych, przy czym sumą wszystkich przedziałów czasowych sprawdzania jest przedział czasowy oceniania w procesie oceny. [0033] Przedział czasowy ustawia się dla każdej operacji sprawdzania i zazwyczaj przeprowadza się tylko jedną operację sprawdzania podczas etapu sprawdzania, a przedział czasowy tej operacji jest także przedziałem czasowym etapu sprawdzania, w którym ta operacja się odbywa. Ale sprawdzanie może odbywać się wiele razy podczas jednego etapu sprawdzania. Ponadto, w przedziale czasowym sprawdzania docelowy sygnał sprawdzający może być wysłany wiele razy. Przedział czasowy poszczególnej operacji sprawdzania może być taki sam lub różny. Przedział czasowy raportowania zawarty w docelowym sygnale sprawdzającym powinien być krótszy od przedziału czasowego sprawdzania lub równy temu przedziałowi. Alternatywnie powiadomienie o przedziale czasowym raportowania może zostać przekazane do terminali w innych komunikatach i zapisane przez terminale. [0034] Po zwolnieniu przez system zasobów komórki, w przedziale czasowym dzwonienia, o ile wywołanie grupowe się nie skończyło, komunikat dzwonienia jest stale wysyłany w komórce, aby zagwarantować, że terminal w komórce, który przerywa wywołanie, może ponownie uzyskać do niego dostęp, co jest specjalnym wymogiem systemu trunkingowego. Przedział czasowy dzwonienia ustawia się według cyklu dzwonienia systemu (terminale uaktywniają się okresowo zgodnie z cyklem, aby odebrać komunikat dzwonienia), na przykład cykl dzwonienia to 1,28 s, a przedział czasowy dzwonienia można ustawić jako N cykli dzwonienia, na przykład 4, aby zagwarantować odebranie komunikatu dzwonienia przez terminale. [003] Fig. 1 jest schematem sekwencji działań, na którym pokazano przykład powyższego sposobu oceny zwalniania zasobów komórki według wynalazku, w którym wstępny etap sprawdzania zawiera tylko jedną operację sprawdzania, etap sprawdzania przed zwolnieniem zawiera jedną operację sprawdzania lub większą liczbę takich operacji, a etap sprawdzania zwolnienia zawiera jedną operację sprawdzania. W tym przypadku komórka stanowi nadajnik-odbiornik i moduł przetwarzania związany z komórką w podsystemie stacji bazowej, a system stanowi RNC. Sposób obejmuje następujące etapy: Etap 1: rozpoczęcie wywołania grupowego i ustanowienie zasobów kanałowych komórki; Etap 2: system ustawia przedział czasowy sprawdzania i liczbę operacji sprawdzania, rozpoczyna odmierzanie czasu, przeprowadza sprawdzenie po raz pierwszy i przesyła do terminali docelowy sygnał sprawdzający, z którym nie wiąże się wymóg raportowania z terminali informacji na temat ich stanu; Etap 3: jeśli jest terminal, z którego został przekazany raport w reakcji na sygnał dotyczący komórki w przedziale czasowym sprawdzania, następuje powrót do etapu 2, w przeciwnym razie następuje przejście do następnego etapu;

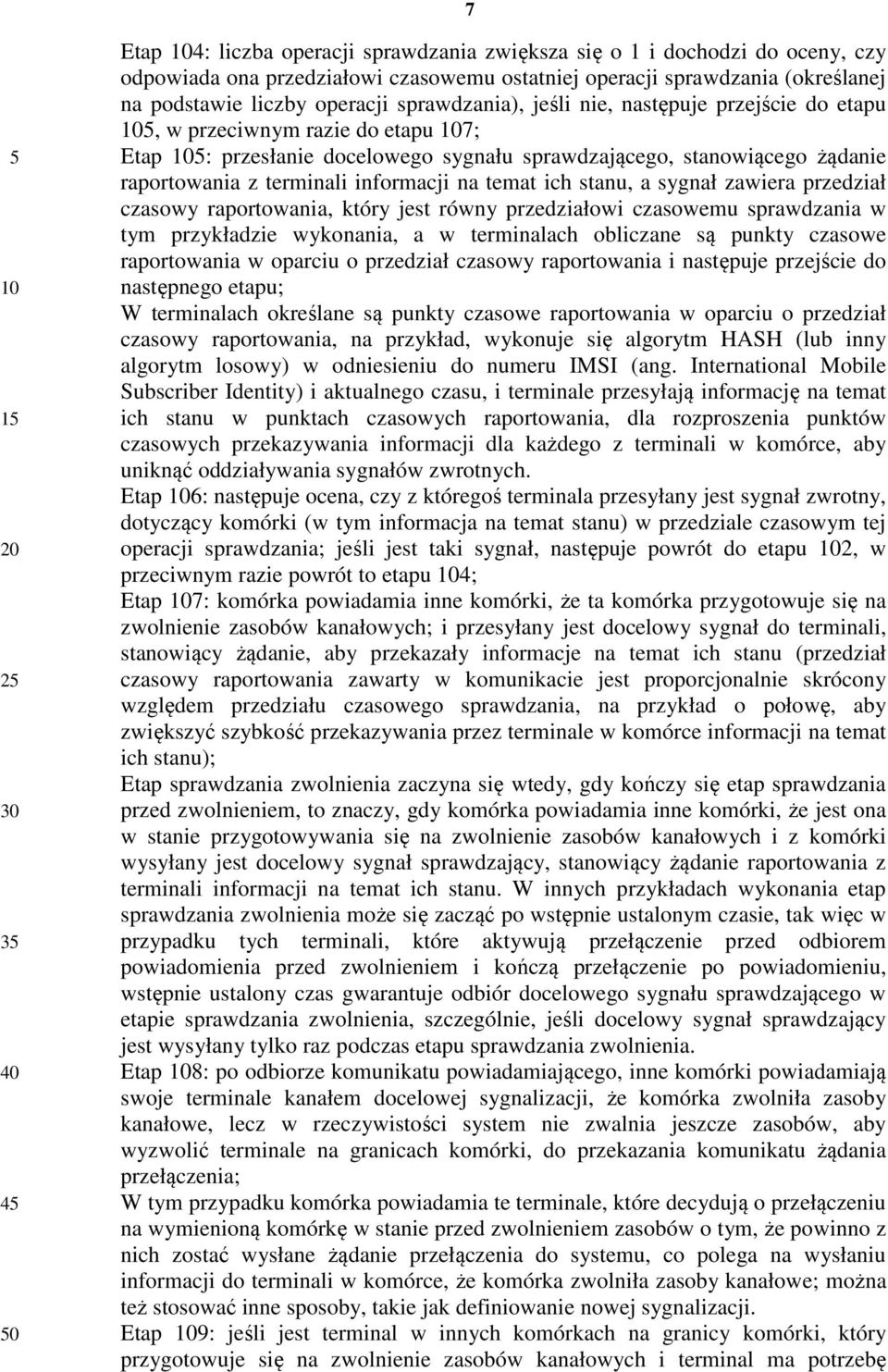

8 Etap 4: liczba operacji sprawdzania zwiększa się o 1 i dochodzi do oceny, czy odpowiada ona przedziałowi czasowemu ostatniej operacji sprawdzania (określanej na podstawie liczby operacji sprawdzania), jeśli nie, następuje przejście do etapu, w przeciwnym razie do etapu 7; Etap : przesłanie docelowego sygnału sprawdzającego, stanowiącego żądanie raportowania z terminali informacji na temat ich stanu, a sygnał zawiera przedział czasowy raportowania, który jest równy przedziałowi czasowemu sprawdzania w tym przykładzie wykonania, a w terminalach obliczane są punkty czasowe raportowania w oparciu o przedział czasowy raportowania i następuje przejście do następnego etapu; W terminalach określane są punkty czasowe raportowania w oparciu o przedział czasowy raportowania, na przykład, wykonuje się algorytm HASH (lub inny algorytm losowy) w odniesieniu do numeru IMSI (ang. International Mobile Subscriber Identity) i aktualnego czasu, i terminale przesyłają informację na temat ich stanu w punktach czasowych raportowania, dla rozproszenia punktów czasowych przekazywania informacji dla każdego z terminali w komórce, aby uniknąć oddziaływania sygnałów zwrotnych. Etap 6: następuje ocena, czy z któregoś terminala przesyłany jest sygnał zwrotny, dotyczący komórki (w tym informacja na temat stanu) w przedziale czasowym tej operacji sprawdzania; jeśli jest taki sygnał, następuje powrót do etapu 2, w przeciwnym razie powrót to etapu 4; Etap 7: komórka powiadamia inne komórki, że ta komórka przygotowuje się na zwolnienie zasobów kanałowych; i przesyłany jest docelowy sygnał do terminali, stanowiący żądanie, aby przekazały informacje na temat ich stanu (przedział czasowy raportowania zawarty w komunikacie jest proporcjonalnie skrócony względem przedziału czasowego sprawdzania, na przykład o połowę, aby zwiększyć szybkość przekazywania przez terminale w komórce informacji na temat ich stanu); Etap sprawdzania zwolnienia zaczyna się wtedy, gdy kończy się etap sprawdzania przed zwolnieniem, to znaczy, gdy komórka powiadamia inne komórki, że jest ona w stanie przygotowywania się na zwolnienie zasobów kanałowych i z komórki wysyłany jest docelowy sygnał sprawdzający, stanowiący żądanie raportowania z terminali informacji na temat ich stanu. W innych przykładach wykonania etap sprawdzania zwolnienia może się zacząć po wstępnie ustalonym czasie, tak więc w przypadku tych terminali, które aktywują przełączenie przed odbiorem powiadomienia przed zwolnieniem i kończą przełączenie po powiadomieniu, wstępnie ustalony czas gwarantuje odbiór docelowego sygnału sprawdzającego w etapie sprawdzania zwolnienia, szczególnie, jeśli docelowy sygnał sprawdzający jest wysyłany tylko raz podczas etapu sprawdzania zwolnienia. Etap 8: po odbiorze komunikatu powiadamiającego, inne komórki powiadamiają swoje terminale kanałem docelowej sygnalizacji, że komórka zwolniła zasoby kanałowe, lecz w rzeczywistości system nie zwalnia jeszcze zasobów, aby wyzwolić terminale na granicach komórki, do przekazania komunikatu żądania przełączenia; W tym przypadku komórka powiadamia te terminale, które decydują o przełączeniu na wymienioną komórkę w stanie przed zwolnieniem zasobów o tym, że powinno z nich zostać wysłane żądanie przełączenia do systemu, co polega na wysłaniu informacji do terminali w komórce, że komórka zwolniła zasoby kanałowe; można też stosować inne sposoby, takie jak definiowanie nowej sygnalizacji. Etap 9: jeśli jest terminal w innych komórkach na granicy komórki, który przygotowuje się na zwolnienie zasobów kanałowych i terminal ma potrzebę

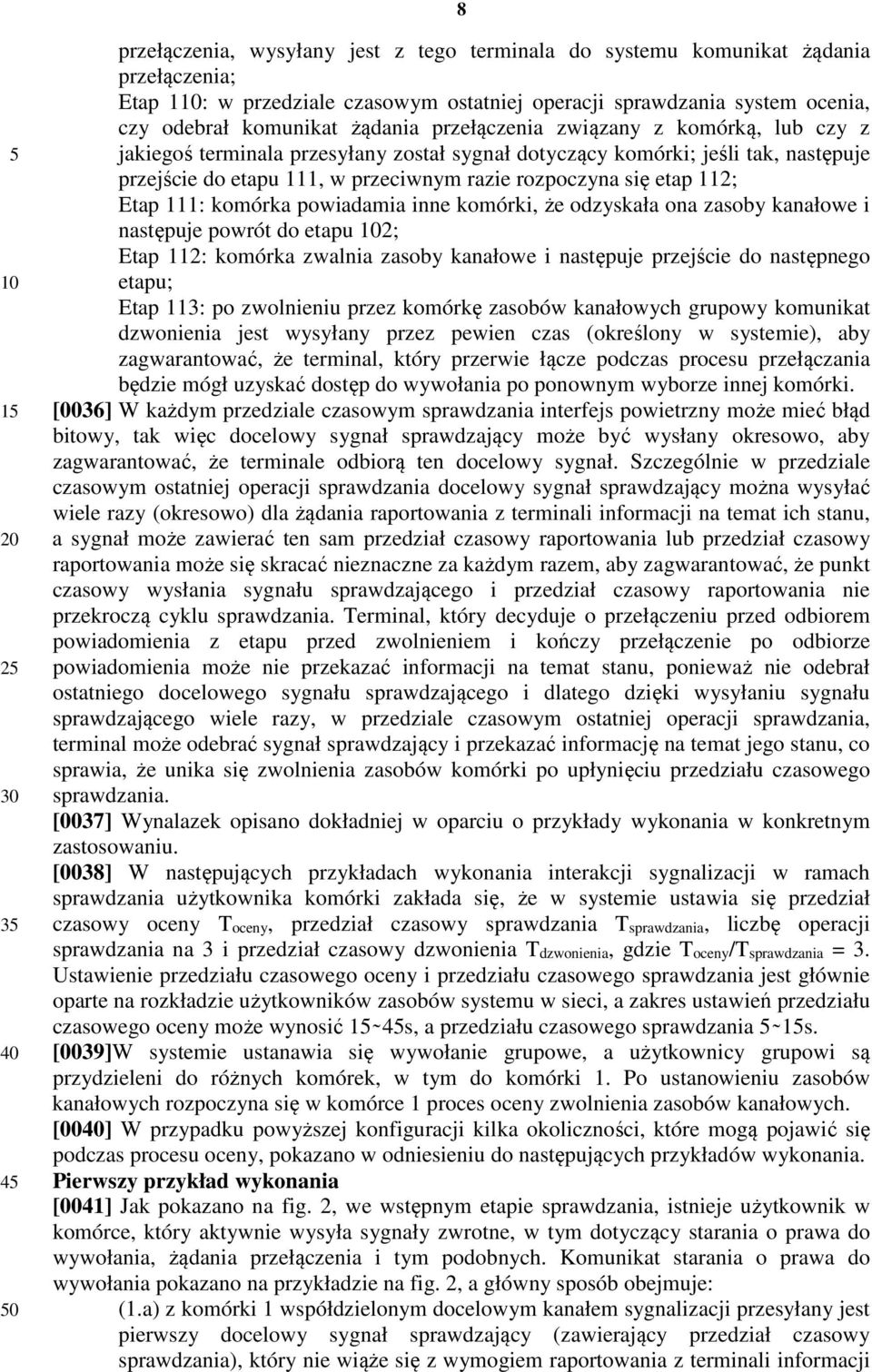

9 przełączenia, wysyłany jest z tego terminala do systemu komunikat żądania przełączenia; Etap 1: w przedziale czasowym ostatniej operacji sprawdzania system ocenia, czy odebrał komunikat żądania przełączenia związany z komórką, lub czy z jakiegoś terminala przesyłany został sygnał dotyczący komórki; jeśli tak, następuje przejście do etapu 111, w przeciwnym razie rozpoczyna się etap 112; Etap 111: komórka powiadamia inne komórki, że odzyskała ona zasoby kanałowe i następuje powrót do etapu 2; Etap 112: komórka zwalnia zasoby kanałowe i następuje przejście do następnego etapu; Etap 113: po zwolnieniu przez komórkę zasobów kanałowych grupowy komunikat dzwonienia jest wysyłany przez pewien czas (określony w systemie), aby zagwarantować, że terminal, który przerwie łącze podczas procesu przełączania będzie mógł uzyskać dostęp do wywołania po ponownym wyborze innej komórki. [0036] W każdym przedziale czasowym sprawdzania interfejs powietrzny może mieć błąd bitowy, tak więc docelowy sygnał sprawdzający może być wysłany okresowo, aby zagwarantować, że terminale odbiorą ten docelowy sygnał. Szczególnie w przedziale czasowym ostatniej operacji sprawdzania docelowy sygnał sprawdzający można wysyłać wiele razy (okresowo) dla żądania raportowania z terminali informacji na temat ich stanu, a sygnał może zawierać ten sam przedział czasowy raportowania lub przedział czasowy raportowania może się skracać nieznaczne za każdym razem, aby zagwarantować, że punkt czasowy wysłania sygnału sprawdzającego i przedział czasowy raportowania nie przekroczą cyklu sprawdzania. Terminal, który decyduje o przełączeniu przed odbiorem powiadomienia z etapu przed zwolnieniem i kończy przełączenie po odbiorze powiadomienia może nie przekazać informacji na temat stanu, ponieważ nie odebrał ostatniego docelowego sygnału sprawdzającego i dlatego dzięki wysyłaniu sygnału sprawdzającego wiele razy, w przedziale czasowym ostatniej operacji sprawdzania, terminal może odebrać sygnał sprawdzający i przekazać informację na temat jego stanu, co sprawia, że unika się zwolnienia zasobów komórki po upłynięciu przedziału czasowego sprawdzania. [0037] Wynalazek opisano dokładniej w oparciu o przykłady wykonania w konkretnym zastosowaniu. [0038] W następujących przykładach wykonania interakcji sygnalizacji w ramach sprawdzania użytkownika komórki zakłada się, że w systemie ustawia się przedział czasowy oceny Toceny, przedział czasowy sprawdzania Tsprawdzania, liczbę operacji sprawdzania na 3 i przedział czasowy dzwonienia Tdzwonienia, gdzie Toceny/Tsprawdzania = 3. Ustawienie przedziału czasowego oceny i przedziału czasowego sprawdzania jest głównie oparte na rozkładzie użytkowników zasobów systemu w sieci, a zakres ustawień przedziału czasowego oceny może wynosić 1 4s, a przedziału czasowego sprawdzania 1s. [0039]W systemie ustanawia się wywołanie grupowe, a użytkownicy grupowi są przydzieleni do różnych komórek, w tym do komórki 1. Po ustanowieniu zasobów kanałowych rozpoczyna się w komórce 1 proces oceny zwolnienia zasobów kanałowych. [00] W przypadku powyższej konfiguracji kilka okoliczności, które mogą pojawić się podczas procesu oceny, pokazano w odniesieniu do następujących przykładów wykonania. Pierwszy przykład wykonania [0041] Jak pokazano na fig. 2, we wstępnym etapie sprawdzania, istnieje użytkownik w komórce, który aktywnie wysyła sygnały zwrotne, w tym dotyczący starania o prawa do wywołania, żądania przełączenia i tym podobnych. Komunikat starania o prawa do wywołania pokazano na przykładzie na fig. 2, a główny sposób obejmuje: (1.a) z komórki 1 współdzielonym docelowym kanałem sygnalizacji przesyłany jest pierwszy docelowy sygnał sprawdzający (zawierający przedział czasowy sprawdzania), który nie wiąże się z wymogiem raportowania z terminali informacji

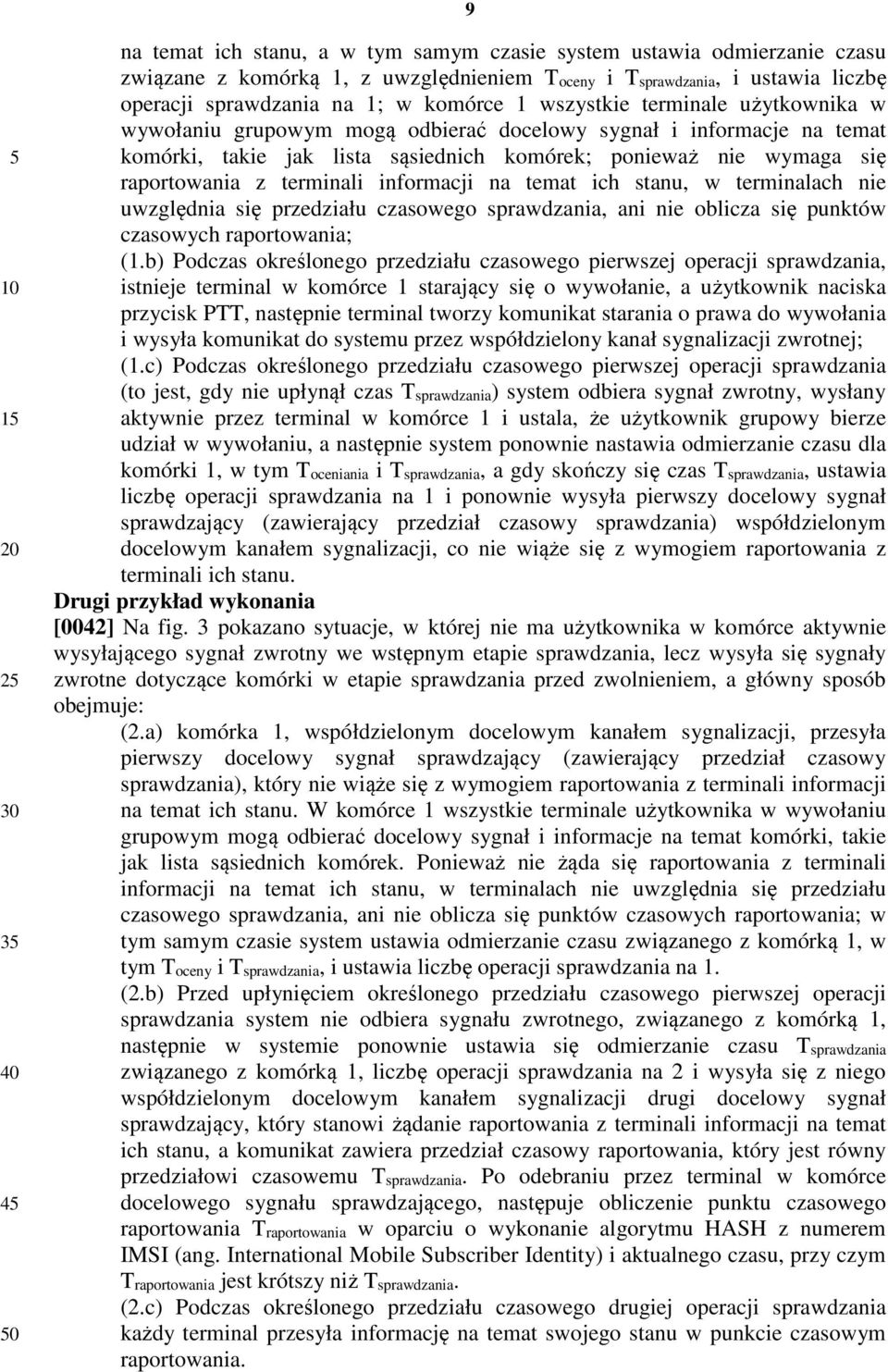

10 na temat ich stanu, a w tym samym czasie system ustawia odmierzanie czasu związane z komórką 1, z uwzględnieniem Toceny i Tsprawdzania, i ustawia liczbę operacji sprawdzania na 1; w komórce 1 wszystkie terminale użytkownika w wywołaniu grupowym mogą odbierać docelowy sygnał i informacje na temat komórki, takie jak lista sąsiednich komórek; ponieważ nie wymaga się raportowania z terminali informacji na temat ich stanu, w terminalach nie uwzględnia się przedziału czasowego sprawdzania, ani nie oblicza się punktów czasowych raportowania; (1.b) Podczas określonego przedziału czasowego pierwszej operacji sprawdzania, istnieje terminal w komórce 1 starający się o wywołanie, a użytkownik naciska przycisk PTT, następnie terminal tworzy komunikat starania o prawa do wywołania i wysyła komunikat do systemu przez współdzielony kanał sygnalizacji zwrotnej; (1.c) Podczas określonego przedziału czasowego pierwszej operacji sprawdzania (to jest, gdy nie upłynął czas Tsprawdzania) system odbiera sygnał zwrotny, wysłany aktywnie przez terminal w komórce 1 i ustala, że użytkownik grupowy bierze udział w wywołaniu, a następnie system ponownie nastawia odmierzanie czasu dla komórki 1, w tym Toceniania i Tsprawdzania, a gdy skończy się czas Tsprawdzania, ustawia liczbę operacji sprawdzania na 1 i ponownie wysyła pierwszy docelowy sygnał sprawdzający (zawierający przedział czasowy sprawdzania) współdzielonym docelowym kanałem sygnalizacji, co nie wiąże się z wymogiem raportowania z terminali ich stanu. Drugi przykład wykonania [0042] Na fig. 3 pokazano sytuacje, w której nie ma użytkownika w komórce aktywnie wysyłającego sygnał zwrotny we wstępnym etapie sprawdzania, lecz wysyła się sygnały zwrotne dotyczące komórki w etapie sprawdzania przed zwolnieniem, a główny sposób obejmuje: (2.a) komórka 1, współdzielonym docelowym kanałem sygnalizacji, przesyła pierwszy docelowy sygnał sprawdzający (zawierający przedział czasowy sprawdzania), który nie wiąże się z wymogiem raportowania z terminali informacji na temat ich stanu. W komórce 1 wszystkie terminale użytkownika w wywołaniu grupowym mogą odbierać docelowy sygnał i informacje na temat komórki, takie jak lista sąsiednich komórek. Ponieważ nie żąda się raportowania z terminali informacji na temat ich stanu, w terminalach nie uwzględnia się przedziału czasowego sprawdzania, ani nie oblicza się punktów czasowych raportowania; w tym samym czasie system ustawia odmierzanie czasu związanego z komórką 1, w tym Toceny i Tsprawdzania, i ustawia liczbę operacji sprawdzania na 1. (2.b) Przed upłynięciem określonego przedziału czasowego pierwszej operacji sprawdzania system nie odbiera sygnału zwrotnego, związanego z komórką 1, następnie w systemie ponownie ustawia się odmierzanie czasu Tsprawdzania związanego z komórką 1, liczbę operacji sprawdzania na 2 i wysyła się z niego współdzielonym docelowym kanałem sygnalizacji drugi docelowy sygnał sprawdzający, który stanowi żądanie raportowania z terminali informacji na temat ich stanu, a komunikat zawiera przedział czasowy raportowania, który jest równy przedziałowi czasowemu Tsprawdzania. Po odebraniu przez terminal w komórce docelowego sygnału sprawdzającego, następuje obliczenie punktu czasowego raportowania Traportowania w oparciu o wykonanie algorytmu HASH z numerem IMSI (ang. International Mobile Subscriber Identity) i aktualnego czasu, przy czym Traportowania jest krótszy niż Tsprawdzania. (2.c) Podczas określonego przedziału czasowego drugiej operacji sprawdzania każdy terminal przesyła informację na temat swojego stanu w punkcie czasowym raportowania.

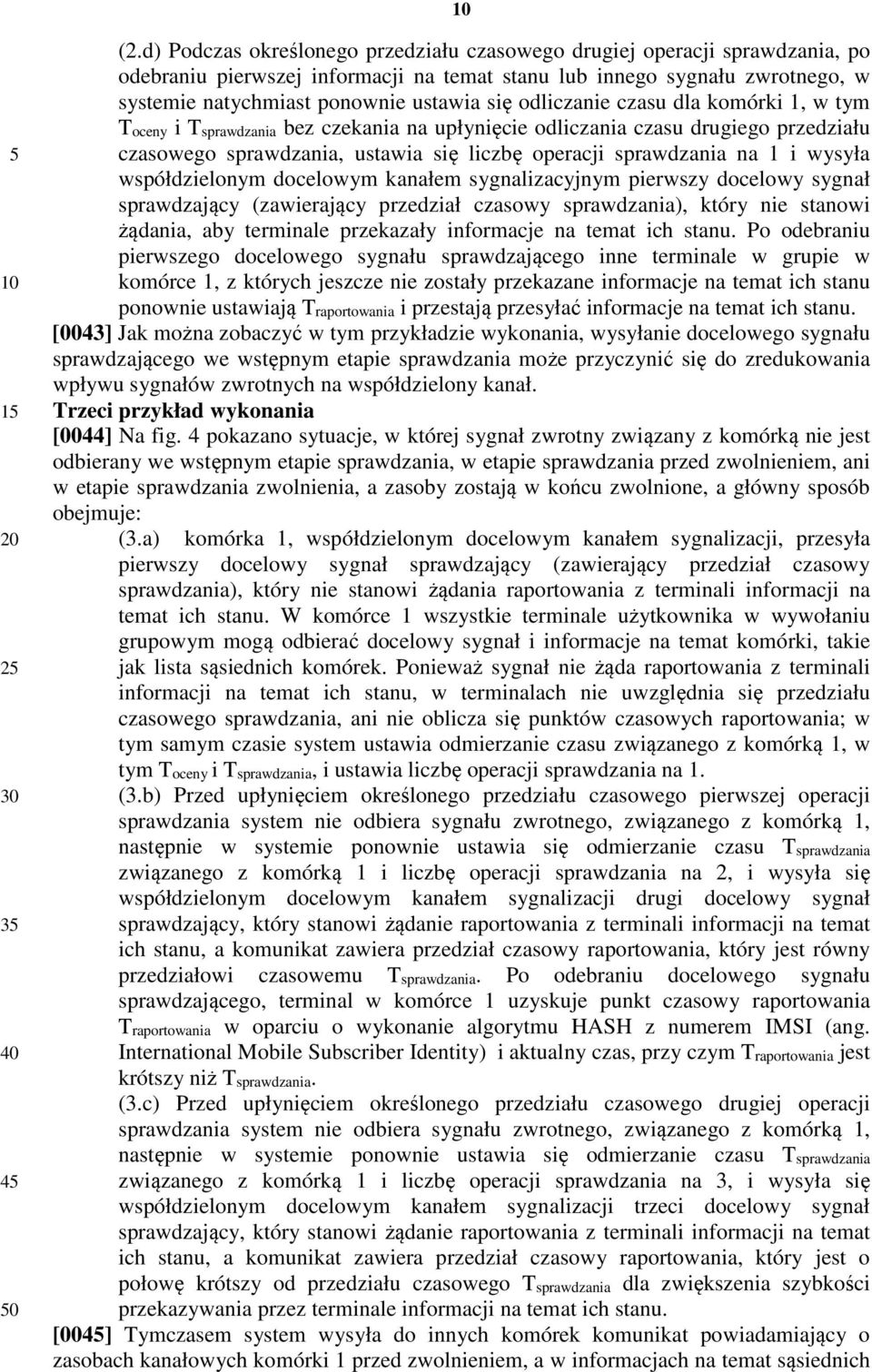

11 (2.d) Podczas określonego przedziału czasowego drugiej operacji sprawdzania, po odebraniu pierwszej informacji na temat stanu lub innego sygnału zwrotnego, w systemie natychmiast ponownie ustawia się odliczanie czasu dla komórki 1, w tym Toceny i Tsprawdzania bez czekania na upłynięcie odliczania czasu drugiego przedziału czasowego sprawdzania, ustawia się liczbę operacji sprawdzania na 1 i wysyła współdzielonym docelowym kanałem sygnalizacyjnym pierwszy docelowy sygnał sprawdzający (zawierający przedział czasowy sprawdzania), który nie stanowi żądania, aby terminale przekazały informacje na temat ich stanu. Po odebraniu pierwszego docelowego sygnału sprawdzającego inne terminale w grupie w komórce 1, z których jeszcze nie zostały przekazane informacje na temat ich stanu ponownie ustawiają Traportowania i przestają przesyłać informacje na temat ich stanu. [0043] Jak można zobaczyć w tym przykładzie wykonania, wysyłanie docelowego sygnału sprawdzającego we wstępnym etapie sprawdzania może przyczynić się do zredukowania wpływu sygnałów zwrotnych na współdzielony kanał. Trzeci przykład wykonania [0044] Na fig. 4 pokazano sytuacje, w której sygnał zwrotny związany z komórką nie jest odbierany we wstępnym etapie sprawdzania, w etapie sprawdzania przed zwolnieniem, ani w etapie sprawdzania zwolnienia, a zasoby zostają w końcu zwolnione, a główny sposób obejmuje: (3.a) komórka 1, współdzielonym docelowym kanałem sygnalizacji, przesyła pierwszy docelowy sygnał sprawdzający (zawierający przedział czasowy sprawdzania), który nie stanowi żądania raportowania z terminali informacji na temat ich stanu. W komórce 1 wszystkie terminale użytkownika w wywołaniu grupowym mogą odbierać docelowy sygnał i informacje na temat komórki, takie jak lista sąsiednich komórek. Ponieważ sygnał nie żąda raportowania z terminali informacji na temat ich stanu, w terminalach nie uwzględnia się przedziału czasowego sprawdzania, ani nie oblicza się punktów czasowych raportowania; w tym samym czasie system ustawia odmierzanie czasu związanego z komórką 1, w tym Toceny i Tsprawdzania, i ustawia liczbę operacji sprawdzania na 1. (3.b) Przed upłynięciem określonego przedziału czasowego pierwszej operacji sprawdzania system nie odbiera sygnału zwrotnego, związanego z komórką 1, następnie w systemie ponownie ustawia się odmierzanie czasu Tsprawdzania związanego z komórką 1 i liczbę operacji sprawdzania na 2, i wysyła się współdzielonym docelowym kanałem sygnalizacji drugi docelowy sygnał sprawdzający, który stanowi żądanie raportowania z terminali informacji na temat ich stanu, a komunikat zawiera przedział czasowy raportowania, który jest równy przedziałowi czasowemu Tsprawdzania. Po odebraniu docelowego sygnału sprawdzającego, terminal w komórce 1 uzyskuje punkt czasowy raportowania Traportowania w oparciu o wykonanie algorytmu HASH z numerem IMSI (ang. International Mobile Subscriber Identity) i aktualny czas, przy czym Traportowania jest krótszy niż Tsprawdzania. (3.c) Przed upłynięciem określonego przedziału czasowego drugiej operacji sprawdzania system nie odbiera sygnału zwrotnego, związanego z komórką 1, następnie w systemie ponownie ustawia się odmierzanie czasu Tsprawdzania związanego z komórką 1 i liczbę operacji sprawdzania na 3, i wysyła się współdzielonym docelowym kanałem sygnalizacji trzeci docelowy sygnał sprawdzający, który stanowi żądanie raportowania z terminali informacji na temat ich stanu, a komunikat zawiera przedział czasowy raportowania, który jest o połowę krótszy od przedziału czasowego Tsprawdzania dla zwiększenia szybkości przekazywania przez terminale informacji na temat ich stanu. [004] Tymczasem system wysyła do innych komórek komunikat powiadamiający o zasobach kanałowych komórki 1 przed zwolnieniem, a w informacjach na temat sąsiednich

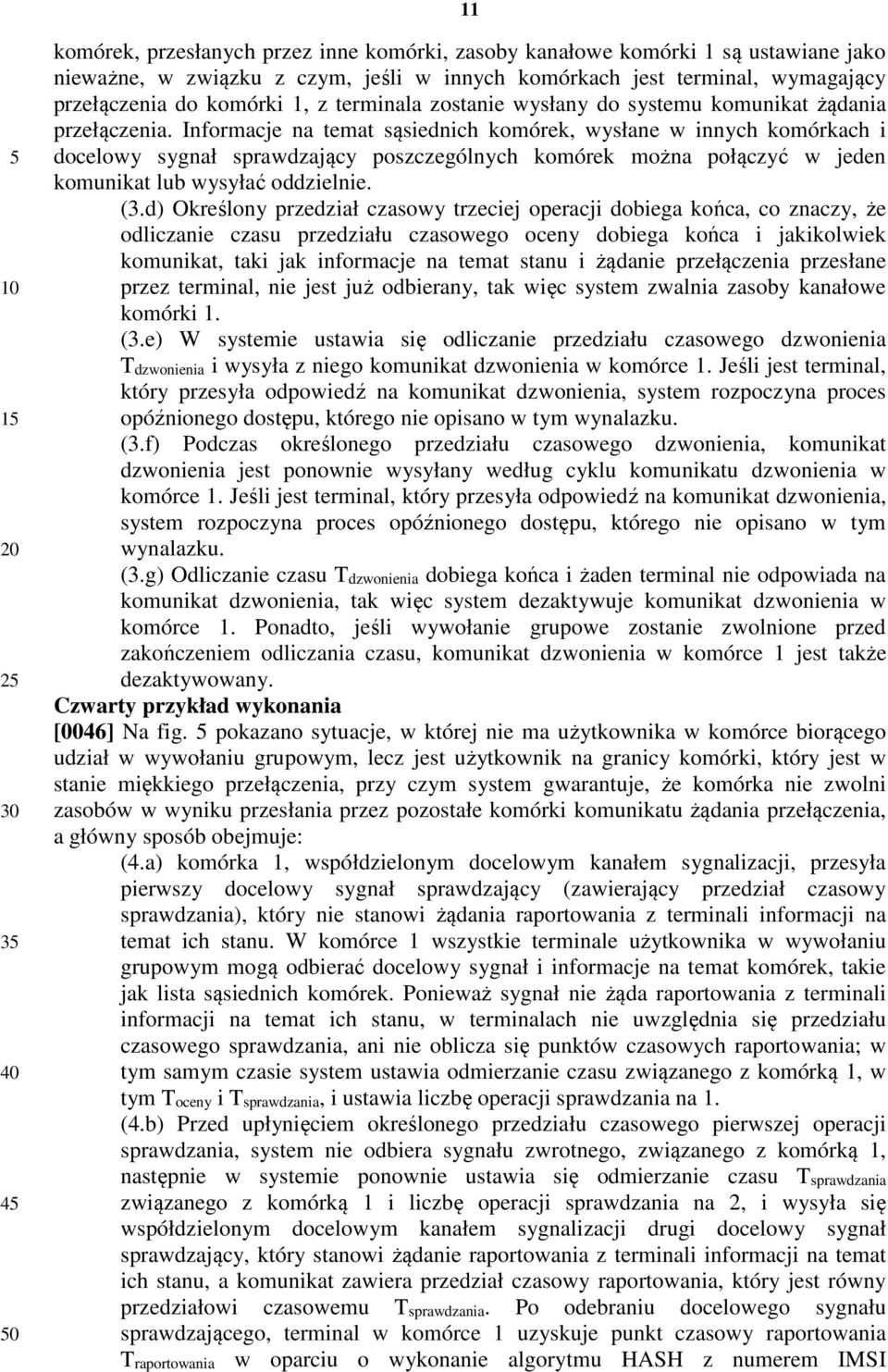

12 komórek, przesłanych przez inne komórki, zasoby kanałowe komórki 1 są ustawiane jako nieważne, w związku z czym, jeśli w innych komórkach jest terminal, wymagający przełączenia do komórki 1, z terminala zostanie wysłany do systemu komunikat żądania przełączenia. Informacje na temat sąsiednich komórek, wysłane w innych komórkach i docelowy sygnał sprawdzający poszczególnych komórek można połączyć w jeden komunikat lub wysyłać oddzielnie. (3.d) Określony przedział czasowy trzeciej operacji dobiega końca, co znaczy, że odliczanie czasu przedziału czasowego oceny dobiega końca i jakikolwiek komunikat, taki jak informacje na temat stanu i żądanie przełączenia przesłane przez terminal, nie jest już odbierany, tak więc system zwalnia zasoby kanałowe komórki 1. (3.e) W systemie ustawia się odliczanie przedziału czasowego dzwonienia Tdzwonienia i wysyła z niego komunikat dzwonienia w komórce 1. Jeśli jest terminal, który przesyła odpowiedź na komunikat dzwonienia, system rozpoczyna proces opóźnionego dostępu, którego nie opisano w tym wynalazku. (3.f) Podczas określonego przedziału czasowego dzwonienia, komunikat dzwonienia jest ponownie wysyłany według cyklu komunikatu dzwonienia w komórce 1. Jeśli jest terminal, który przesyła odpowiedź na komunikat dzwonienia, system rozpoczyna proces opóźnionego dostępu, którego nie opisano w tym wynalazku. (3.g) Odliczanie czasu Tdzwonienia dobiega końca i żaden terminal nie odpowiada na komunikat dzwonienia, tak więc system dezaktywuje komunikat dzwonienia w komórce 1. Ponadto, jeśli wywołanie grupowe zostanie zwolnione przed zakończeniem odliczania czasu, komunikat dzwonienia w komórce 1 jest także dezaktywowany. Czwarty przykład wykonania [0046] Na fig. pokazano sytuacje, w której nie ma użytkownika w komórce biorącego udział w wywołaniu grupowym, lecz jest użytkownik na granicy komórki, który jest w stanie miękkiego przełączenia, przy czym system gwarantuje, że komórka nie zwolni zasobów w wyniku przesłania przez pozostałe komórki komunikatu żądania przełączenia, a główny sposób obejmuje: (4.a) komórka 1, współdzielonym docelowym kanałem sygnalizacji, przesyła pierwszy docelowy sygnał sprawdzający (zawierający przedział czasowy sprawdzania), który nie stanowi żądania raportowania z terminali informacji na temat ich stanu. W komórce 1 wszystkie terminale użytkownika w wywołaniu grupowym mogą odbierać docelowy sygnał i informacje na temat komórek, takie jak lista sąsiednich komórek. Ponieważ sygnał nie żąda raportowania z terminali informacji na temat ich stanu, w terminalach nie uwzględnia się przedziału czasowego sprawdzania, ani nie oblicza się punktów czasowych raportowania; w tym samym czasie system ustawia odmierzanie czasu związanego z komórką 1, w tym Toceny i Tsprawdzania, i ustawia liczbę operacji sprawdzania na 1. (4.b) Przed upłynięciem określonego przedziału czasowego pierwszej operacji sprawdzania, system nie odbiera sygnału zwrotnego, związanego z komórką 1, następnie w systemie ponownie ustawia się odmierzanie czasu Tsprawdzania związanego z komórką 1 i liczbę operacji sprawdzania na 2, i wysyła się współdzielonym docelowym kanałem sygnalizacji drugi docelowy sygnał sprawdzający, który stanowi żądanie raportowania z terminali informacji na temat ich stanu, a komunikat zawiera przedział czasowy raportowania, który jest równy przedziałowi czasowemu Tsprawdzania. Po odebraniu docelowego sygnału sprawdzającego, terminal w komórce 1 uzyskuje punkt czasowy raportowania Traportowania w oparciu o wykonanie algorytmu HASH z numerem IMSI

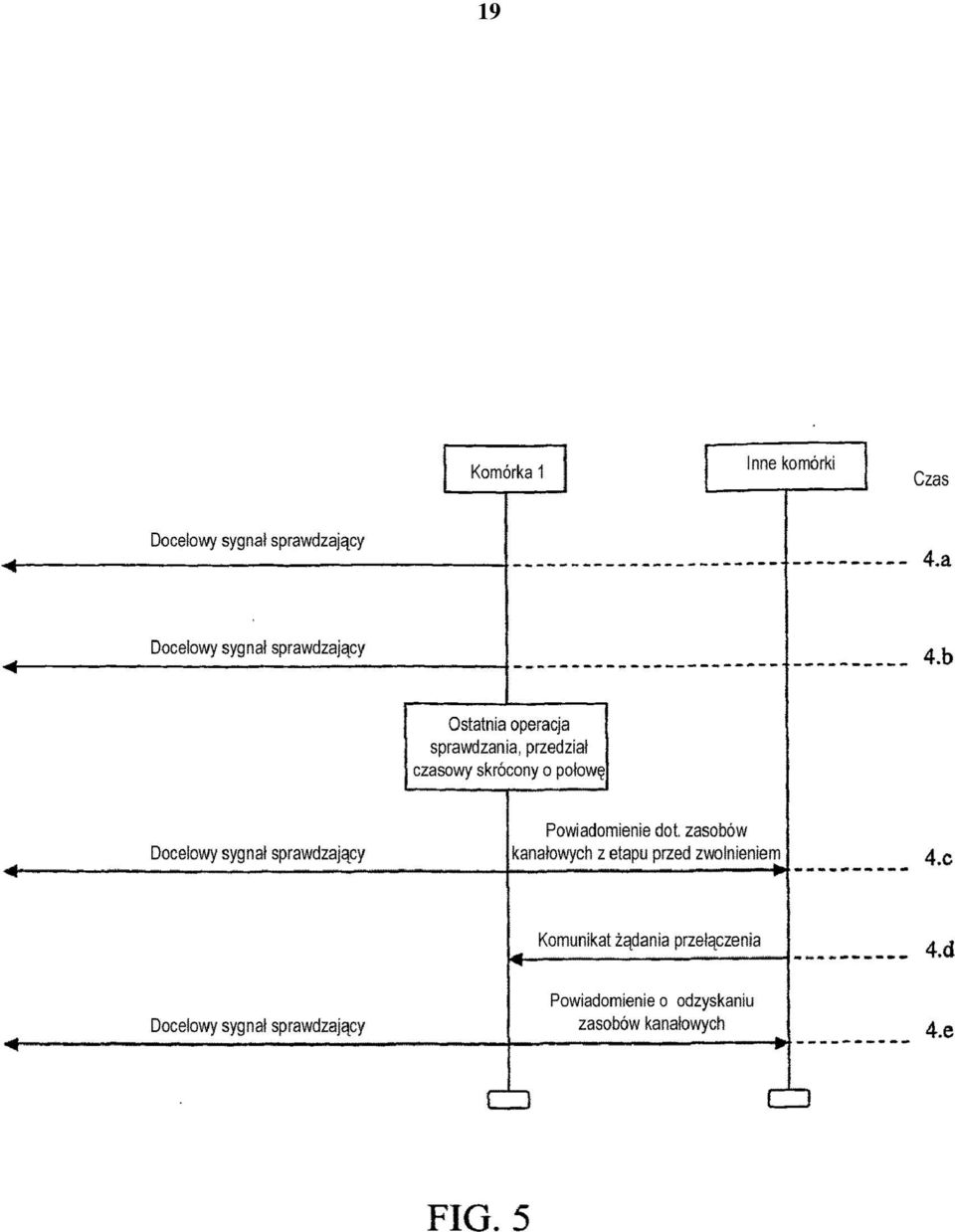

13 (ang.international Mobile Subscriber Identity) i aktualny czas, przy czym Traportowania jest krótszy niż Tsprawdzania. (4.c) Przed upłynięciem określonego przedziału czasowego drugiej operacji sprawdzania system nie odbiera sygnału zwrotnego, związanego z komórką 1, następnie w systemie ponownie ustawia się odmierzanie czasu Tsprawdzania związanego z komórką 1 i liczbę operacji sprawdzania na 3 i wysyła się, współdzielonym docelowym kanałem sygnalizacji, trzeci docelowy sygnał sprawdzający, który stanowi żądanie raportowania z terminali informacji na temat ich stanu (zawarty w komunikacie przedział czasowy raportowania jest o połowę krótszy od przedziału czasowego Tsprawdzania, dla zwiększenia szybkości przekazywania przez terminale informacji na temat ich stanu). W tym etapie, po wysłaniu trzeciego docelowego sygnału sprawdzającego, można nadal wysłać taki sygnał raz lub więcej razy, który stanowi żądanie raportowania z terminali informacji na temat ich stanu, i który zawiera przedział czasowy raportowania. To znaczy, że docelowy sygnał sprawdzający można wysłać wiele razy w ramach jednej operacji sprawdzania, aby zagwarantować, że informacje o przełączeniu terminali do komórki podczas etapu sprawdzania zwolnienia zostaną przekazane na czas. Tymczasem system wysyła do innych komórek komunikat powiadamiający o zasobach kanałowych komórki 1 przed zwolnieniem, a w informacjach na temat sąsiednich komórek, przesłanych przez inne komórki, zasoby kanałowe komórki 1 są ustawiane jako nieważne (w związku z czym, jeśli w innych komórkach jest terminal, wymagający przełączenia do komórki 1, z terminala zostanie wysłany do systemu komunikat żądania przełączenia). (4.d) Podczas określonego przedziału czasowego trzeciej operacji sprawdzania terminal w innych komórkach przesyła żądanie przełączenia do komórki 1. (4.e) System odbiera żądanie przełączenia, związane z komórką 1 lub sygnał zwrotny z terminala w komórce; w systemie ponownie nastawia się odmierzanie czasu związanego z komórką 1, w tym Toceny i Tsprawdzania, ustawia się liczbę operacji sprawdzania na 1 i wysyła z niego, współdzielonym docelowym kanałem sygnalizacyjnym, pierwszy docelowy sygnał sprawdzający, który nie stanowi żądania raportowania z terminali informacji na temat ich stanu. [0047] Tymczasem system wysyła do innych komórek komunikat o odzyskaniu zasobów kanałowych komórki 1, następnie w informacjach na temat sąsiednich komórek, przesłanych w innych sąsiednich komórkach zostają zawarte zasoby kanałowe komórki 1. [0048] Wynalazek obejmuje głównie cztery cechy, które są następujące: 1) Różne sposoby stosuje się w różnych przedziałach czasowych sprawdzania, aby zmniejszyć wpływ sygnałów zwrotnych na współdzielony kanał komórki, na przykład podczas pierwszej operacji sprawdzania nie żąda się raportowania z terminali informacji na temat ich stanu, a ocena jest oparta na sygnałach zwrotnych (związanych z komórką), aktywnie wysyłanych z terminali; 2) Dzięki rozsiewczemu (ang. broadcast) komunikatowi sygnalizacyjnemu, terminale są zawczasu powiadamiane o zwolnieniu zasobów kanałowych (zasoby utrzymuje się w systemie w przedziale czasowym sprawdzania), aby uniknąć nieudanego przełączenia lub nawet przerwania wywołania terminali, spowodowanego brakiem synchronizacji sygnalizacji pomiędzy systemem a terminalami; 3) W ostatnim przedziale czasowym sprawdzania wymaga się, aby zwiększona została szybkość przekazywania przez terminale informacji na temat ich stanu, stosując sterowanie parametrami poprawiające niezawodność sprawdzania; Szybkość raportowania przez terminale zwiększa się dzięki temu, że przedział czasowy raportowania jest krótszy niż przedział czasowy sprawdzania. Stopień

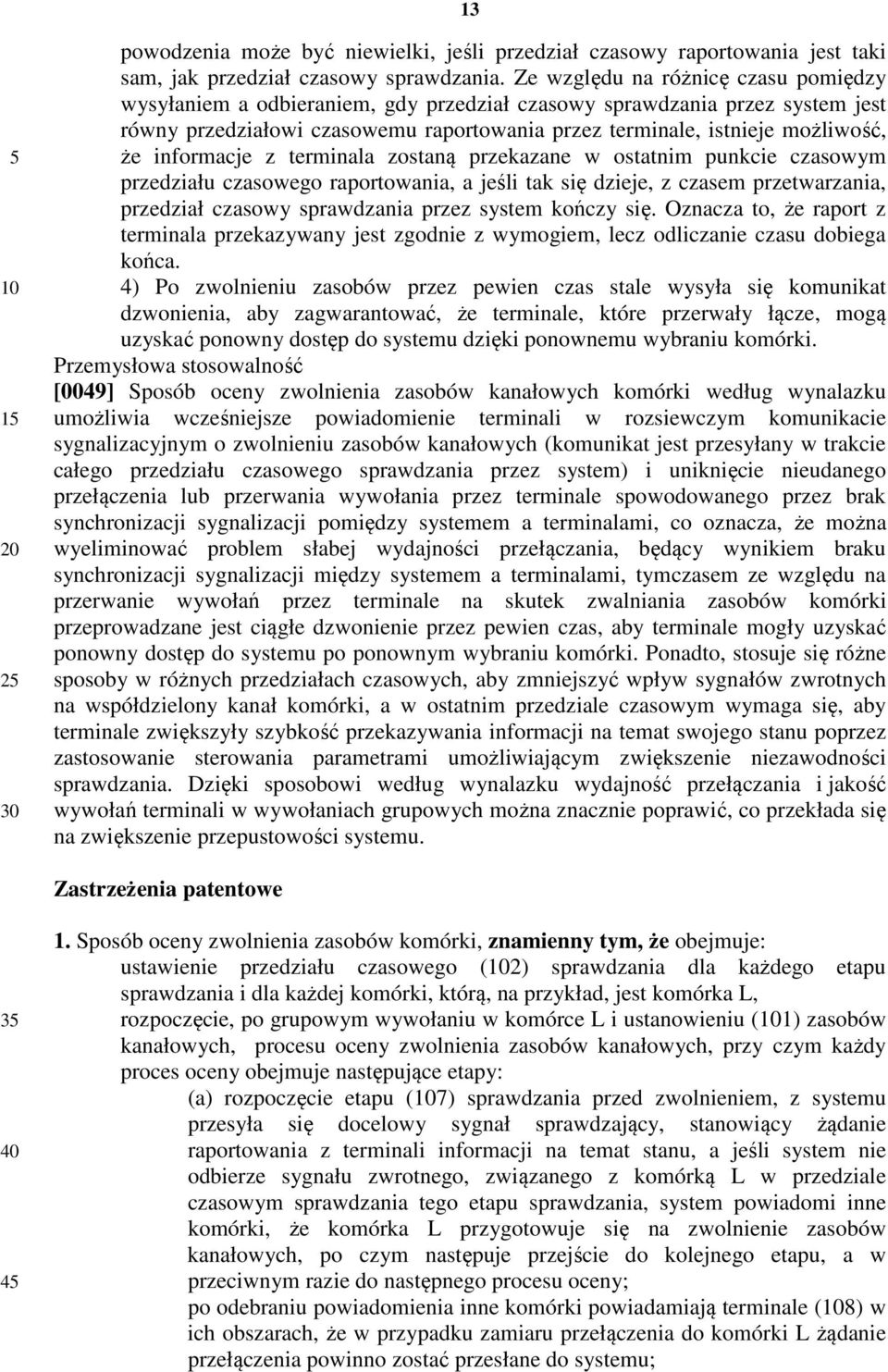

14 powodzenia może być niewielki, jeśli przedział czasowy raportowania jest taki sam, jak przedział czasowy sprawdzania. Ze względu na różnicę czasu pomiędzy wysyłaniem a odbieraniem, gdy przedział czasowy sprawdzania przez system jest równy przedziałowi czasowemu raportowania przez terminale, istnieje możliwość, że informacje z terminala zostaną przekazane w ostatnim punkcie czasowym przedziału czasowego raportowania, a jeśli tak się dzieje, z czasem przetwarzania, przedział czasowy sprawdzania przez system kończy się. Oznacza to, że raport z terminala przekazywany jest zgodnie z wymogiem, lecz odliczanie czasu dobiega końca. 4) Po zwolnieniu zasobów przez pewien czas stale wysyła się komunikat dzwonienia, aby zagwarantować, że terminale, które przerwały łącze, mogą uzyskać ponowny dostęp do systemu dzięki ponownemu wybraniu komórki. Przemysłowa stosowalność [0049] Sposób oceny zwolnienia zasobów kanałowych komórki według wynalazku umożliwia wcześniejsze powiadomienie terminali w rozsiewczym komunikacie sygnalizacyjnym o zwolnieniu zasobów kanałowych (komunikat jest przesyłany w trakcie całego przedziału czasowego sprawdzania przez system) i uniknięcie nieudanego przełączenia lub przerwania wywołania przez terminale spowodowanego przez brak synchronizacji sygnalizacji pomiędzy systemem a terminalami, co oznacza, że można wyeliminować problem słabej wydajności przełączania, będący wynikiem braku synchronizacji sygnalizacji między systemem a terminalami, tymczasem ze względu na przerwanie wywołań przez terminale na skutek zwalniania zasobów komórki przeprowadzane jest ciągłe dzwonienie przez pewien czas, aby terminale mogły uzyskać ponowny dostęp do systemu po ponownym wybraniu komórki. Ponadto, stosuje się różne sposoby w różnych przedziałach czasowych, aby zmniejszyć wpływ sygnałów zwrotnych na współdzielony kanał komórki, a w ostatnim przedziale czasowym wymaga się, aby terminale zwiększyły szybkość przekazywania informacji na temat swojego stanu poprzez zastosowanie sterowania parametrami umożliwiającym zwiększenie niezawodności sprawdzania. Dzięki sposobowi według wynalazku wydajność przełączania i jakość wywołań terminali w wywołaniach grupowych można znacznie poprawić, co przekłada się na zwiększenie przepustowości systemu. Zastrzeżenia patentowe Sposób oceny zwolnienia zasobów komórki, znamienny tym, że obejmuje: ustawienie przedziału czasowego (2) sprawdzania dla każdego etapu sprawdzania i dla każdej komórki, którą, na przykład, jest komórka L, rozpoczęcie, po grupowym wywołaniu w komórce L i ustanowieniu (1) zasobów kanałowych, procesu oceny zwolnienia zasobów kanałowych, przy czym każdy proces oceny obejmuje następujące etapy: (a) rozpoczęcie etapu (7) sprawdzania przed zwolnieniem, z systemu przesyła się docelowy sygnał sprawdzający, stanowiący żądanie raportowania z terminali informacji na temat stanu, a jeśli system nie odbierze sygnału zwrotnego, związanego z komórką L w przedziale czasowym sprawdzania tego etapu sprawdzania, system powiadomi inne komórki, że komórka L przygotowuje się na zwolnienie zasobów kanałowych, po czym następuje przejście do kolejnego etapu, a w przeciwnym razie do następnego procesu oceny; po odebraniu powiadomienia inne komórki powiadamiają terminale (8) w ich obszarach, że w przypadku zamiaru przełączenia do komórki L żądanie przełączenia powinno zostać przesłane do systemu;

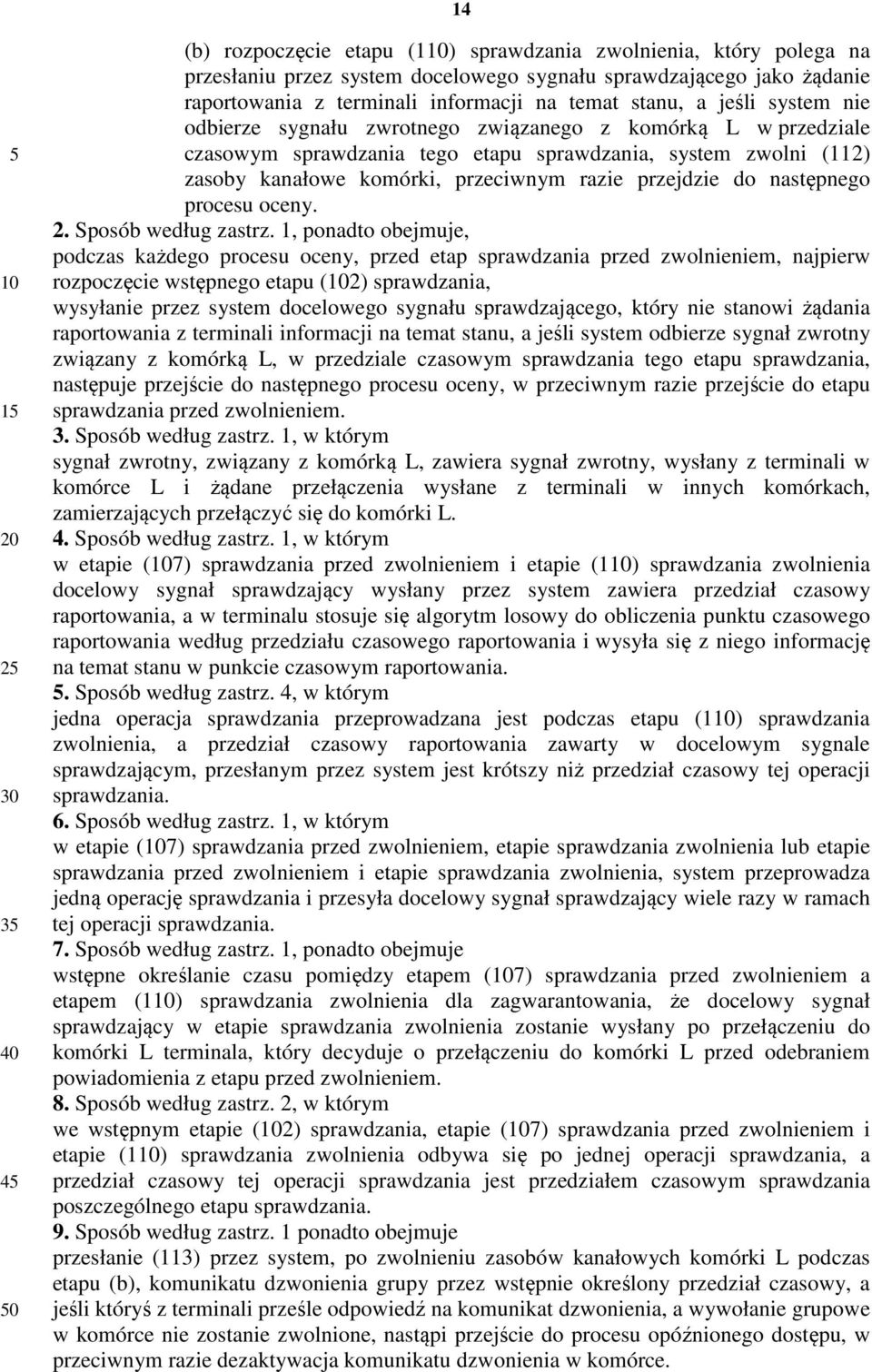

15 (b) rozpoczęcie etapu (1) sprawdzania zwolnienia, który polega na przesłaniu przez system docelowego sygnału sprawdzającego jako żądanie raportowania z terminali informacji na temat stanu, a jeśli system nie odbierze sygnału zwrotnego związanego z komórką L w przedziale czasowym sprawdzania tego etapu sprawdzania, system zwolni (112) zasoby kanałowe komórki, przeciwnym razie przejdzie do następnego procesu oceny. 2. Sposób według zastrz. 1, ponadto obejmuje, podczas każdego procesu oceny, przed etap sprawdzania przed zwolnieniem, najpierw rozpoczęcie wstępnego etapu (2) sprawdzania, wysyłanie przez system docelowego sygnału sprawdzającego, który nie stanowi żądania raportowania z terminali informacji na temat stanu, a jeśli system odbierze sygnał zwrotny związany z komórką L, w przedziale czasowym sprawdzania tego etapu sprawdzania, następuje przejście do następnego procesu oceny, w przeciwnym razie przejście do etapu sprawdzania przed zwolnieniem. 3. Sposób według zastrz. 1, w którym sygnał zwrotny, związany z komórką L, zawiera sygnał zwrotny, wysłany z terminali w komórce L i żądane przełączenia wysłane z terminali w innych komórkach, zamierzających przełączyć się do komórki L. 4. Sposób według zastrz. 1, w którym w etapie (7) sprawdzania przed zwolnieniem i etapie (1) sprawdzania zwolnienia docelowy sygnał sprawdzający wysłany przez system zawiera przedział czasowy raportowania, a w terminalu stosuje się algorytm losowy do obliczenia punktu czasowego raportowania według przedziału czasowego raportowania i wysyła się z niego informację na temat stanu w punkcie czasowym raportowania.. Sposób według zastrz. 4, w którym jedna operacja sprawdzania przeprowadzana jest podczas etapu (1) sprawdzania zwolnienia, a przedział czasowy raportowania zawarty w docelowym sygnale sprawdzającym, przesłanym przez system jest krótszy niż przedział czasowy tej operacji sprawdzania. 6. Sposób według zastrz. 1, w którym w etapie (7) sprawdzania przed zwolnieniem, etapie sprawdzania zwolnienia lub etapie sprawdzania przed zwolnieniem i etapie sprawdzania zwolnienia, system przeprowadza jedną operację sprawdzania i przesyła docelowy sygnał sprawdzający wiele razy w ramach tej operacji sprawdzania. 7. Sposób według zastrz. 1, ponadto obejmuje wstępne określanie czasu pomiędzy etapem (7) sprawdzania przed zwolnieniem a etapem (1) sprawdzania zwolnienia dla zagwarantowania, że docelowy sygnał sprawdzający w etapie sprawdzania zwolnienia zostanie wysłany po przełączeniu do komórki L terminala, który decyduje o przełączeniu do komórki L przed odebraniem powiadomienia z etapu przed zwolnieniem. 8. Sposób według zastrz. 2, w którym we wstępnym etapie (2) sprawdzania, etapie (7) sprawdzania przed zwolnieniem i etapie (1) sprawdzania zwolnienia odbywa się po jednej operacji sprawdzania, a przedział czasowy tej operacji sprawdzania jest przedziałem czasowym sprawdzania poszczególnego etapu sprawdzania. 9. Sposób według zastrz. 1 ponadto obejmuje przesłanie (113) przez system, po zwolnieniu zasobów kanałowych komórki L podczas etapu (b), komunikatu dzwonienia grupy przez wstępnie określony przedział czasowy, a jeśli któryś z terminali prześle odpowiedź na komunikat dzwonienia, a wywołanie grupowe w komórce nie zostanie zwolnione, nastąpi przejście do procesu opóźnionego dostępu, w przeciwnym razie dezaktywacja komunikatu dzwonienia w komórce.

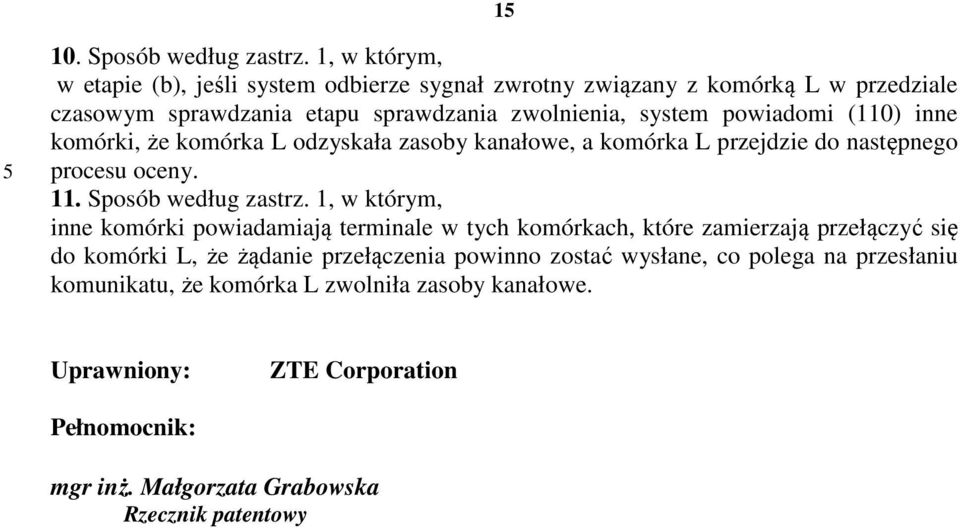

16 1. Sposób według zastrz. 1, w którym, w etapie (b), jeśli system odbierze sygnał zwrotny związany z komórką L w przedziale czasowym sprawdzania etapu sprawdzania zwolnienia, system powiadomi (1) inne komórki, że komórka L odzyskała zasoby kanałowe, a komórka L przejdzie do następnego procesu oceny. 11. Sposób według zastrz. 1, w którym, inne komórki powiadamiają terminale w tych komórkach, które zamierzają przełączyć się do komórki L, że żądanie przełączenia powinno zostać wysłane, co polega na przesłaniu komunikatu, że komórka L zwolniła zasoby kanałowe. Uprawniony: ZTE Corporation Pełnomocnik: mgr inż. Małgorzata Grabowska Rzecznik patentowy
