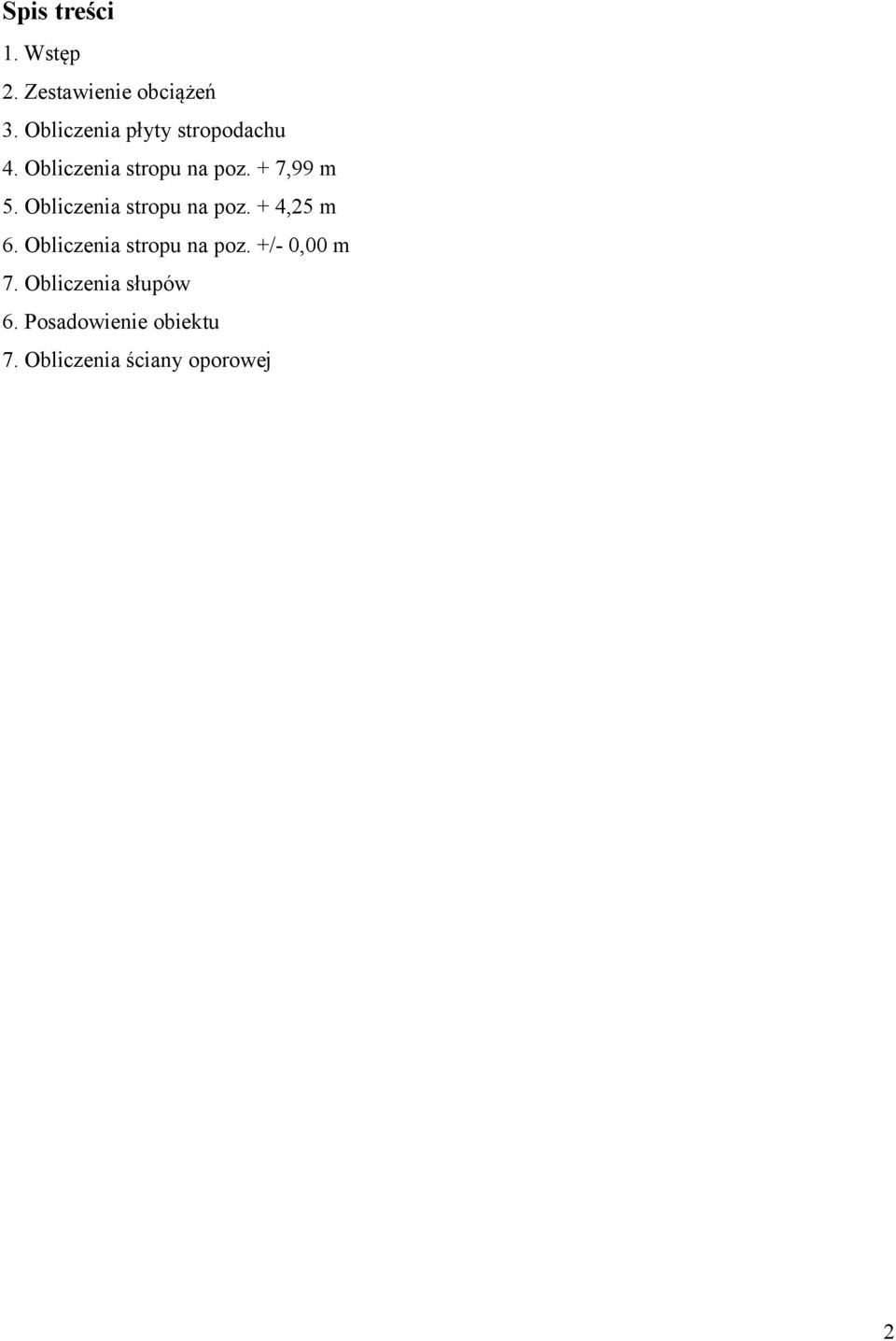

1 Spis treści 1. Wstęp 2. Zestawienie obciążeń 3. Obliczenia płyty stropodachu 4. Obliczenia stropu na poz. + 7,99 m 5. Obliczenia stropu na poz. + 4,25 m 6. Obliczenia stropu na poz. +/- 0,00 m 7. Obliczenia słupów 6. Posadowienie obiektu 7. Obliczenia ściany oporowej 2

2 1. Wstęp Obiekt o trzech kondygnacjach nadziemnych, w części podpiwniczony. Stropy i stropodach płytowe żelbetowe monolityczne i gęstożebrowe na ścianach i belkach żelbetowych monolitycznych. Słupy żelbetowe monolityczne. 2. Zestawienie obciążeń 2.1. Zestawienie obciążeń na płytę stropodachu Tablica 1. Obciążenia stałe (1) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Warstwa dociskowa, żwir, gr. 7,0 cm, 20,0x0,07 1,40 1, ,82 2. Izolacje 0,05 1, ,06 3. Styropian gr. 25,0 cm, 0,45x0,25 0,11 1, ,13 4. Izolacja 0,05 1, ,06 5. Sufit G-K 0,20 1, ,24 Σ: 1,81 1, ,31 Tablica 2. Obciążenie stałe (2) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Ciężar własny stropu Rector 4,00 1, ,40 Σ: 4,00 1, ,40 Tablica 3. Ciężar własny (3) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Ciężar własny płyty żelbetowej gr. 20,0 cm, 5,00 1, ,50 25,0x0,20 Σ: 5,00 1, ,50 Tablica 4. Obciążenie śniegiem (1) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie śniegiem połaci dachu 0,96 1,50 0,00 1,44 jednospadowego wg PN-80/B-02010/Az1/Z1-1 (strefa 3, A=207 m n.p.m. -> Qk = 1,2 kn/m2, nachylenie połaci 5,0 st. -> C1=0,8) [0,960kN/m2] Σ: 0,96 1, ,44 Tablica 5. Obciążenie śniegiem (2) - attyka γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Maksymalne obciążenie śniegiem połaci dachu z 1,50 1,50 0,00 2,25 przegrodą lub attyką wg PN-80/B-02010/Az1/Z1-5 (strefa 3, A=207 m n.p.m. -> Qk = 1,2 kn/m2, h = 0,8 m -> C2=1,250) [1,500kN/m2] Σ: 1,50 1, ,25 3

3 Obciążenie śniegiem wg PN-80/B-02010/Az1 / Z1-5 S [kn/m 2 ] h=0,8 l=5,0 l=5,0 1,440 2,250 2,250 1,440 Maksymalne obciążenie dachu: - Dach z przegrodą lub z attyką, h = 0,8 m - Obciążenie charakterystyczne śniegiem gruntu: - strefa obciążenia śniegiem 3; A = 207 m n.p.m. Q k = 0,006 A - 0,6 = 0,642 kn/m 2 < 1,2 kn/m 2 Q k = 1,2 kn/m 2 - Współczynnik kształtu dachu: C 2 = 2 h/q k = 2 0,8/1,200 = 1,250 Zasięg worka: l = 5 m Obciążenie charakterystyczne dachu: S k = Q k C = 1,200 1,250 = 1,500 kn/m 2 Obciążenie obliczeniowe: S = S k γ f = 1,500 1,5 = 2,250 kn/m 2 Tablica 6. Obciążenie technologiczne (1) instalacje wewnątrz γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie technologiczne 0,2 1, ,24 Σ: 0,2 1, ,24 Tablica 7. Obciążenie technologiczne (2) instalacje na dachu γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie technologiczne 1,5 1, ,8 Σ: 1,5 1, ,8 Obciążenie od świetlika Tablica 1. Obciążenie od świetlika γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Ciężar własny z instalacjami 1,50 1, ,80 2. Obciążenie śniegiem połaci dachu 0,96 1,50 0,00 1,44 jednospadowego wg PN-80/B-02010/Az1/Z1-1 (strefa 3, A=207 m n.p.m. -> Qk = 1,2 kn/m2, nachylenie połaci 3,0 st. -> C1=0,8) [0,960kN/m2] Σ: 2,46 1, ,24 4

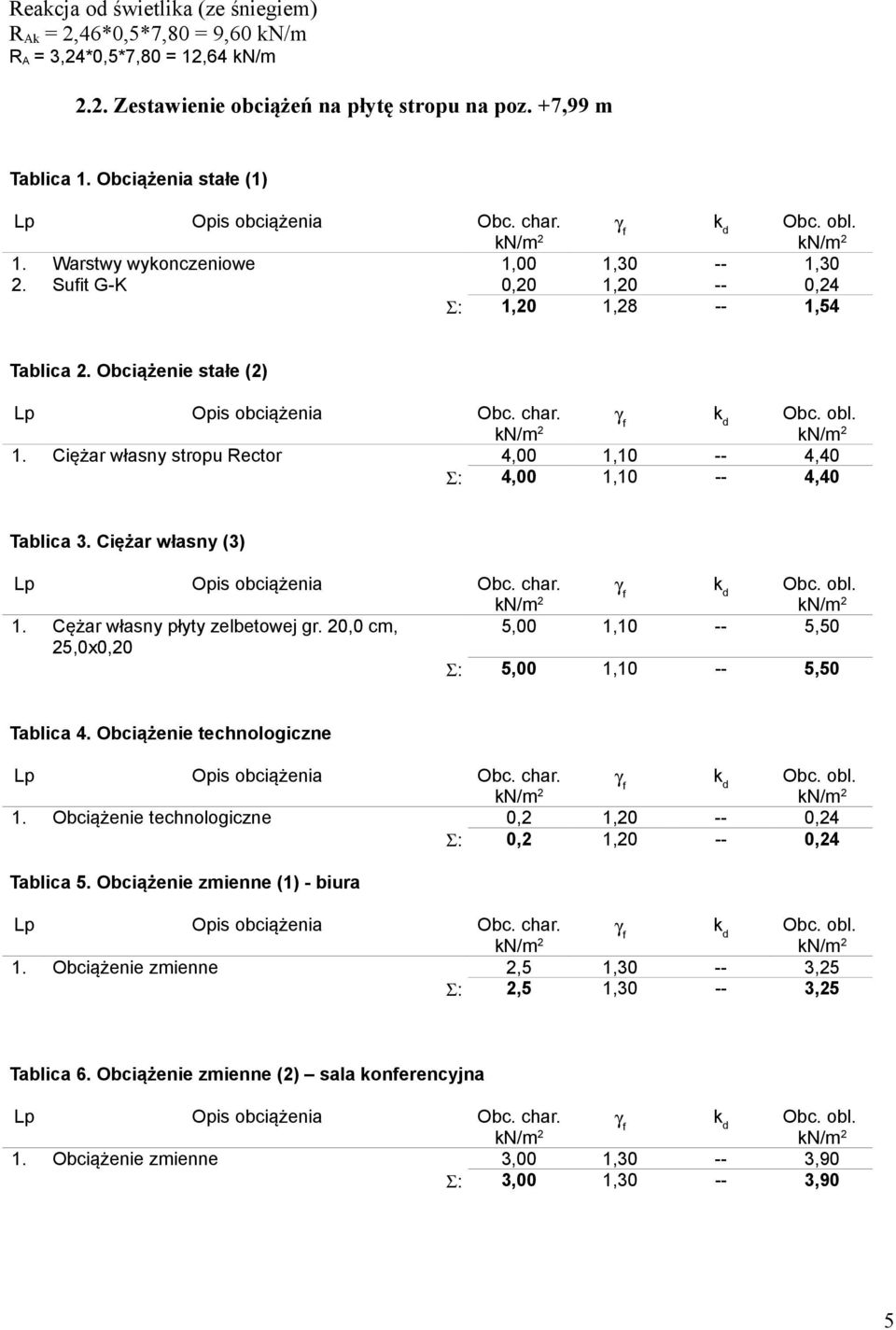

4 Reakcja od świetlika (ze śniegiem) R Ak = 2,46*0,5*7,80 = 9,60 kn/m R A = 3,24*0,5*7,80 = 12,64 kn/m 2.2. Zestawienie obciążeń na płytę stropu na poz. +7,99 m Tablica 1. Obciążenia stałe (1) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Warstwy wykonczeniowe 1,00 1, ,30 2. Sufit G-K 0,20 1, ,24 Σ: 1,20 1, ,54 Tablica 2. Obciążenie stałe (2) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Ciężar własny stropu Rector 4,00 1, ,40 Σ: 4,00 1, ,40 Tablica 3. Ciężar własny (3) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Cężar własny płyty zelbetowej gr. 20,0 cm, 5,00 1, ,50 25,0x0,20 Σ: 5,00 1, ,50 Tablica 4. Obciążenie technologiczne γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie technologiczne 0,2 1, ,24 Σ: 0,2 1, ,24 Tablica 5. Obciążenie zmienne (1) - biura γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie zmienne 2,5 1, ,25 Σ: 2,5 1, ,25 Tablica 6. Obciążenie zmienne (2) sala konferencyjna γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie zmienne 3,00 1, ,90 Σ: 3,00 1, ,90 5

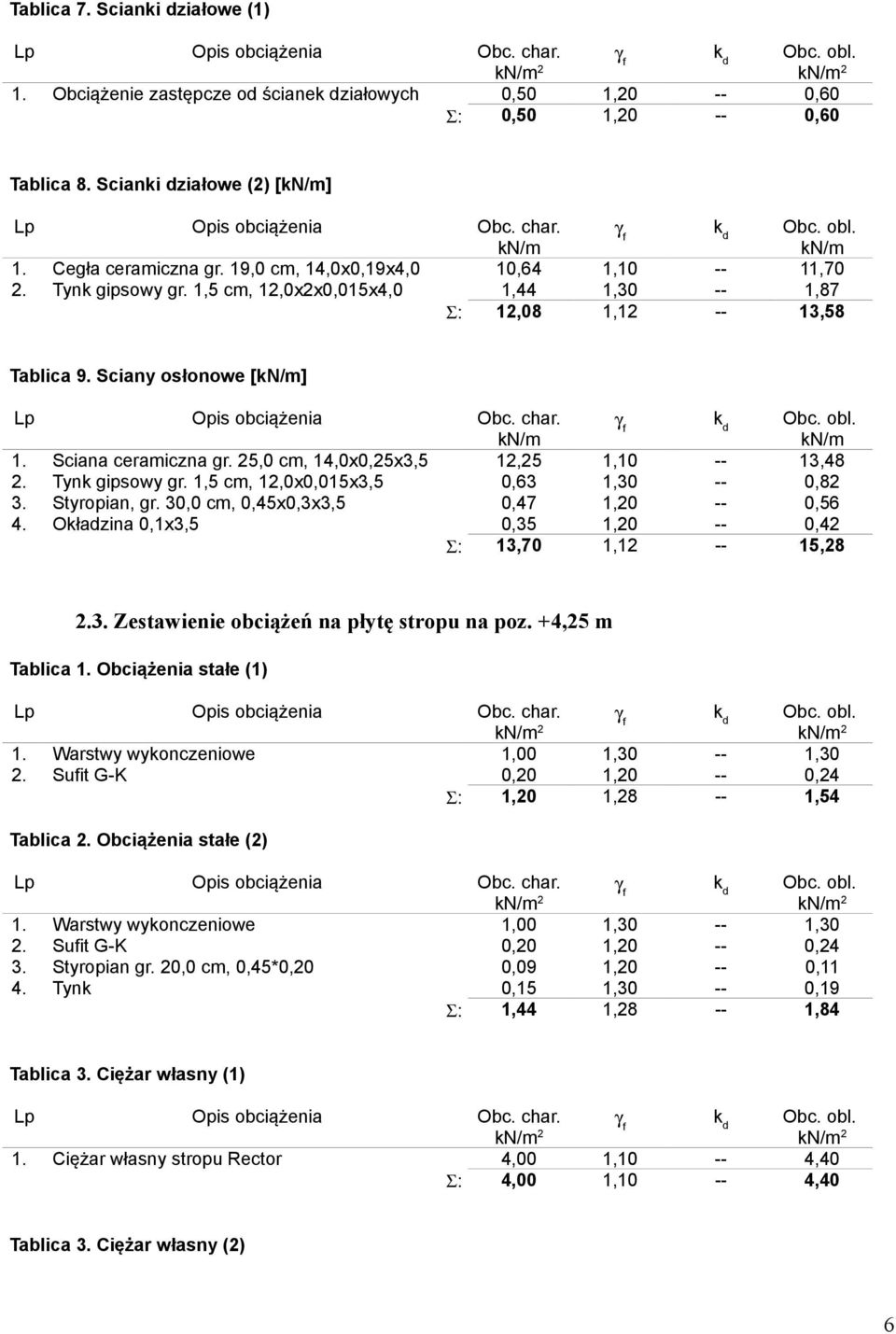

5 Tablica 7. Scianki działowe (1) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie zastępcze od ścianek działowych 0,50 1, ,60 Σ: 0,50 1, ,60 Tablica 8. Scianki działowe (2) [kn/m] Lp Opis obciążenia Obc. char. γ f k d Obc. obl. kn/m kn/m 1. Cegła ceramiczna gr. 19,0 cm, 14,0x0,19x4,0 10,64 1, ,70 2. Tynk gipsowy gr. 1,5 cm, 12,0x2x0,015x4,0 1,44 1, ,87 Σ: 12,08 1, ,58 Tablica 9. Sciany osłonowe [kn/m] Lp Opis obciążenia Obc. char. γ f k d Obc. obl. kn/m kn/m 1. Sciana ceramiczna gr. 25,0 cm, 14,0x0,25x3,5 12,25 1, ,48 2. Tynk gipsowy gr. 1,5 cm, 12,0x0,015x3,5 0,63 1, ,82 3. Styropian, gr. 30,0 cm, 0,45x0,3x3,5 0,47 1, ,56 4. Okładzina 0,1x3,5 0,35 1, ,42 Σ: 13,70 1, , Zestawienie obciążeń na płytę stropu na poz. +4,25 m Tablica 1. Obciążenia stałe (1) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Warstwy wykonczeniowe 1,00 1, ,30 2. Sufit G-K 0,20 1, ,24 Σ: 1,20 1, ,54 Tablica 2. Obciążenia stałe (2) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Warstwy wykonczeniowe 1,00 1, ,30 2. Sufit G-K 0,20 1, ,24 3. Styropian gr. 20,0 cm, 0,45*0,20 0,09 1, ,11 4. Tynk 0,15 1, ,19 Σ: 1,44 1, ,84 Tablica 3. Ciężar własny (1) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Ciężar własny stropu Rector 4,00 1, ,40 Σ: 4,00 1, ,40 Tablica 3. Ciężar własny (2) 6

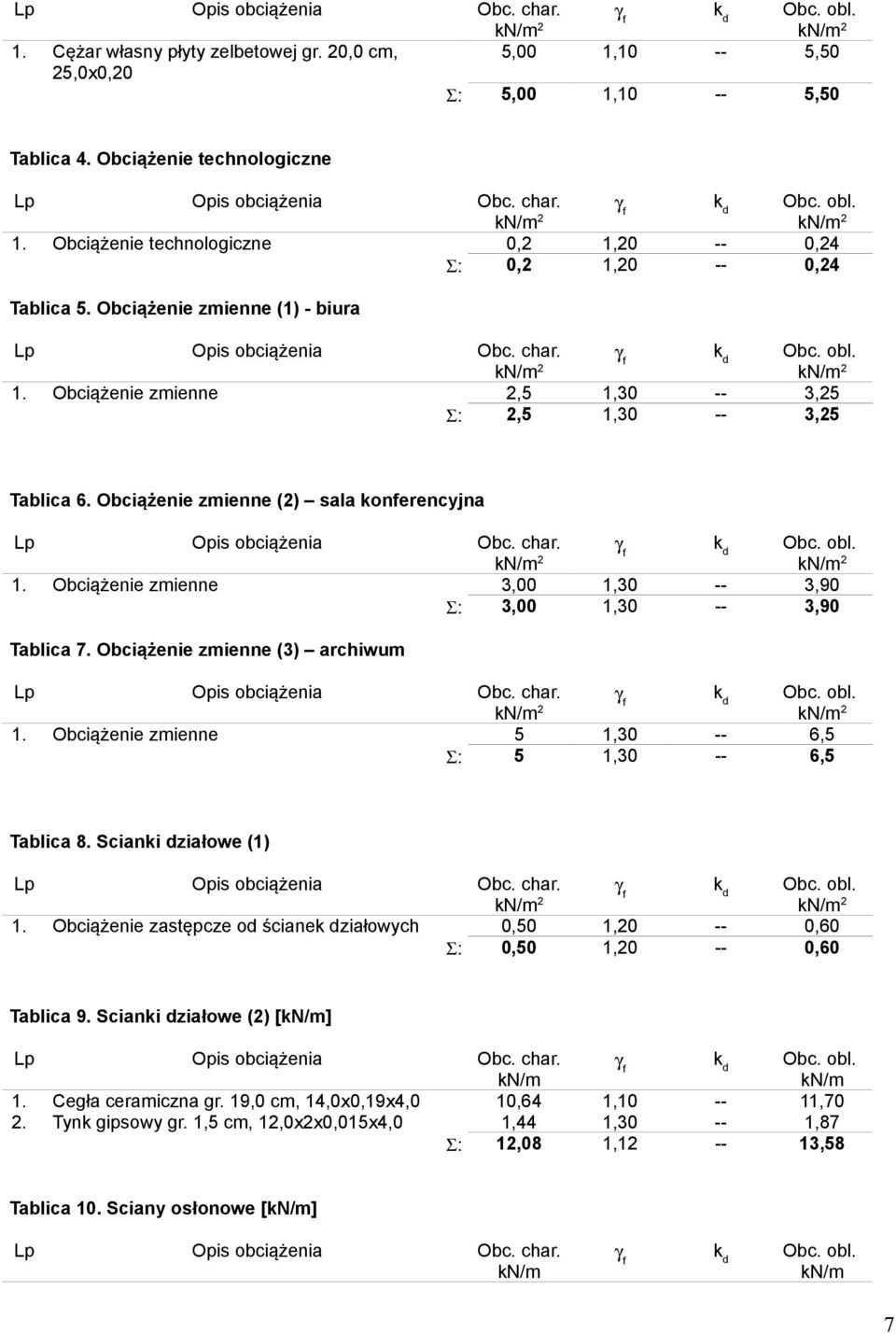

6 γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Cężar własny płyty zelbetowej gr. 20,0 cm, 5,00 1, ,50 25,0x0,20 Σ: 5,00 1, ,50 Tablica 4. Obciążenie technologiczne γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie technologiczne 0,2 1, ,24 Σ: 0,2 1, ,24 Tablica 5. Obciążenie zmienne (1) - biura γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie zmienne 2,5 1, ,25 Σ: 2,5 1, ,25 Tablica 6. Obciążenie zmienne (2) sala konferencyjna γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie zmienne 3,00 1, ,90 Σ: 3,00 1, ,90 Tablica 7. Obciążenie zmienne (3) archiwum γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie zmienne 5 1, ,5 Σ: 5 1, ,5 Tablica 8. Scianki działowe (1) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie zastępcze od ścianek działowych 0,50 1, ,60 Σ: 0,50 1, ,60 Tablica 9. Scianki działowe (2) [kn/m] Lp Opis obciążenia Obc. char. γ f k d Obc. obl. kn/m kn/m 1. Cegła ceramiczna gr. 19,0 cm, 14,0x0,19x4,0 10,64 1, ,70 2. Tynk gipsowy gr. 1,5 cm, 12,0x2x0,015x4,0 1,44 1, ,87 Σ: 12,08 1, ,58 Tablica 10. Sciany osłonowe [kn/m] Lp Opis obciążenia Obc. char. kn/m γ f k d Obc. obl. kn/m 7

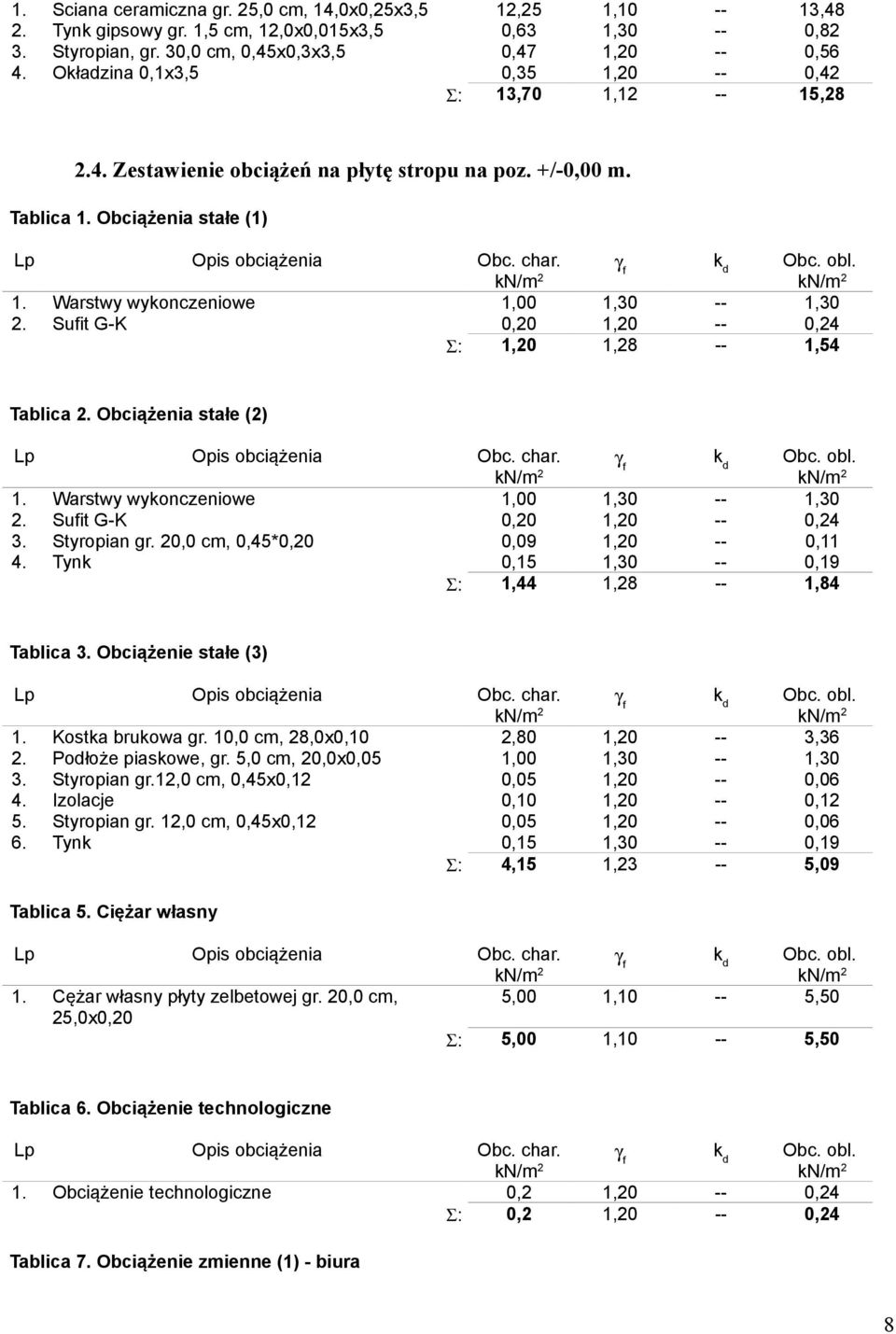

7 1. Sciana ceramiczna gr. 25,0 cm, 14,0x0,25x3,5 12,25 1, ,48 2. Tynk gipsowy gr. 1,5 cm, 12,0x0,015x3,5 0,63 1, ,82 3. Styropian, gr. 30,0 cm, 0,45x0,3x3,5 0,47 1, ,56 4. Okładzina 0,1x3,5 0,35 1, ,42 Σ: 13,70 1, , Zestawienie obciążeń na płytę stropu na poz. +/-0,00 m. Tablica 1. Obciążenia stałe (1) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Warstwy wykonczeniowe 1,00 1, ,30 2. Sufit G-K 0,20 1, ,24 Σ: 1,20 1, ,54 Tablica 2. Obciążenia stałe (2) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Warstwy wykonczeniowe 1,00 1, ,30 2. Sufit G-K 0,20 1, ,24 3. Styropian gr. 20,0 cm, 0,45*0,20 0,09 1, ,11 4. Tynk 0,15 1, ,19 Σ: 1,44 1, ,84 Tablica 3. Obciążenie stałe (3) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Kostka brukowa gr. 10,0 cm, 28,0x0,10 2,80 1, ,36 2. Podłoże piaskowe, gr. 5,0 cm, 20,0x0,05 1,00 1, ,30 3. Styropian gr.12,0 cm, 0,45x0,12 0,05 1, ,06 4. Izolacje 0,10 1, ,12 5. Styropian gr. 12,0 cm, 0,45x0,12 0,05 1, ,06 6. Tynk 0,15 1, ,19 Σ: 4,15 1, ,09 Tablica 5. Ciężar własny γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Cężar własny płyty zelbetowej gr. 20,0 cm, 5,00 1, ,50 25,0x0,20 Σ: 5,00 1, ,50 Tablica 6. Obciążenie technologiczne γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie technologiczne 0,2 1, ,24 Σ: 0,2 1, ,24 Tablica 7. Obciążenie zmienne (1) - biura 8

8 γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie zmienne 2,5 1, ,25 Σ: 2,5 1, ,25 Tablica 8. Obciążenie zmienne (2) pomieszczenia techniczne, parking γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie zmienne 3,00 1, ,90 Σ: 3,00 1, ,90 Tablica 7. Obciążenie zmienne (3) rozdzielnia, kotłownia γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie zmienne 5 1, ,5 Σ: 5 1, ,5 Tablica 9. Scianki działowe (1) γ k Obc. obl. Lp Opis obciążenia Obc. char. kn/m 2 f d kn/m 2 1. Obciążenie zastępcze od ścianek działowych 0,50 1, ,60 Σ: 0,50 1, ,60 Tablica 10. Scianki działowe (2) [kn/m] Lp Opis obciążenia Obc. char. γ f k d Obc. obl. kn/m kn/m 1. Cegła ceramiczna gr. 25,0 cm, 14,0x0,25x4,0 14 1, ,4 2. Tynk gipsowy gr. 1,5 cm, 12,0x2x0,015x4,0 1,44 1, ,87 Σ: 15,44 1, ,27 Tablica 11. Sciany osłonowe [kn/m] Lp Opis obciążenia Obc. char. γ f k d Obc. obl. kn/m kn/m 1. Sciana ceramiczna gr. 25,0 cm, 14,0x0,25x3,5 12,25 1, ,48 2. Tynk gipsowy gr. 1,5 cm, 12,0x0,015x3,5 0,63 1, ,82 3. Styropian, gr. 30,0 cm, 0,45x0,3x3,5 0,47 1, ,56 4. Okładzina 0,1x3,5 0,35 1, ,42 Σ: 13,70 1, , Parcie gruntu na ścianę oporową Obciążenie naziomu przyjęto p nk = 10,0 kn/m 2 p n = 1,2*10,0 = 12,0 kn/m 2 Do obliczeń przyjęto jako grunt zasypowy grunt sypki o ciężarze objętościowym γ = 20,0 kn/m 2 i kącie tarcia wewnętrznego Φ= 30 0, K = [tg( /2)] 2 = 0,33 Zastępcza wysokość 9

9 h z = 10,0/20,0 = 0,50 m Parcie na poziomie terenu p 1k = 20,0*0,5*0,33 = 3,3 kn/m 2 p1 = 1,2*3,3 = 3,96 kn/m 2 4,00 kn/m 2 Parcie u dołu ściany p 2k = 20,0*(0,5 + 4,0)*0,33 = 29,70 kn/m 2 p 2 = 1,2*29,70 = 35,64 kn/m 2 3. Obliczenia stropodachu 3.1. Strop typu Rector Zestawienie obciążeń Obciążenie stałe poza ciężarem własnym stropu (warstwy wykończeniowe i instalacje wewnątrz) g 1k = 1,81 + 0,20 = 2,01 kn/m 2, g 1 = 2,31 + 0,24 = 2,55 kn/m 2, Obciążenie śniegiem i obciążenie technologiczne na dachu p 2k = 1,50 +1,50 = 3,00 kn/m 2, p 2 = 2,25 + 1,80 = 4,05 kn/m 2, Razem (bez ciężaru własnego) q 1k = 2,01 + 3,00 = 5,01 kn/m 2 q 1 = 2,55 + 4,05 = 6,60 kn/m 2 Obliczenia statyczne i wymiarowanie Wg odrębnego opracowania firmy Rektor. Przyjęto stropy sprężone Rektor , wysokość stropu h = 0,26 m 3.2. Strop żelbetowy Zestawienie obciążeń Wg obliczeń p Obliczenia statyczne i wymiarowanie Przyjęto płytę żelbetową o wysokości h = 0,20 m 10

10 11

11 12

12 13

13 14

14 15

15 16

16 17

17 18

18 19

19 20

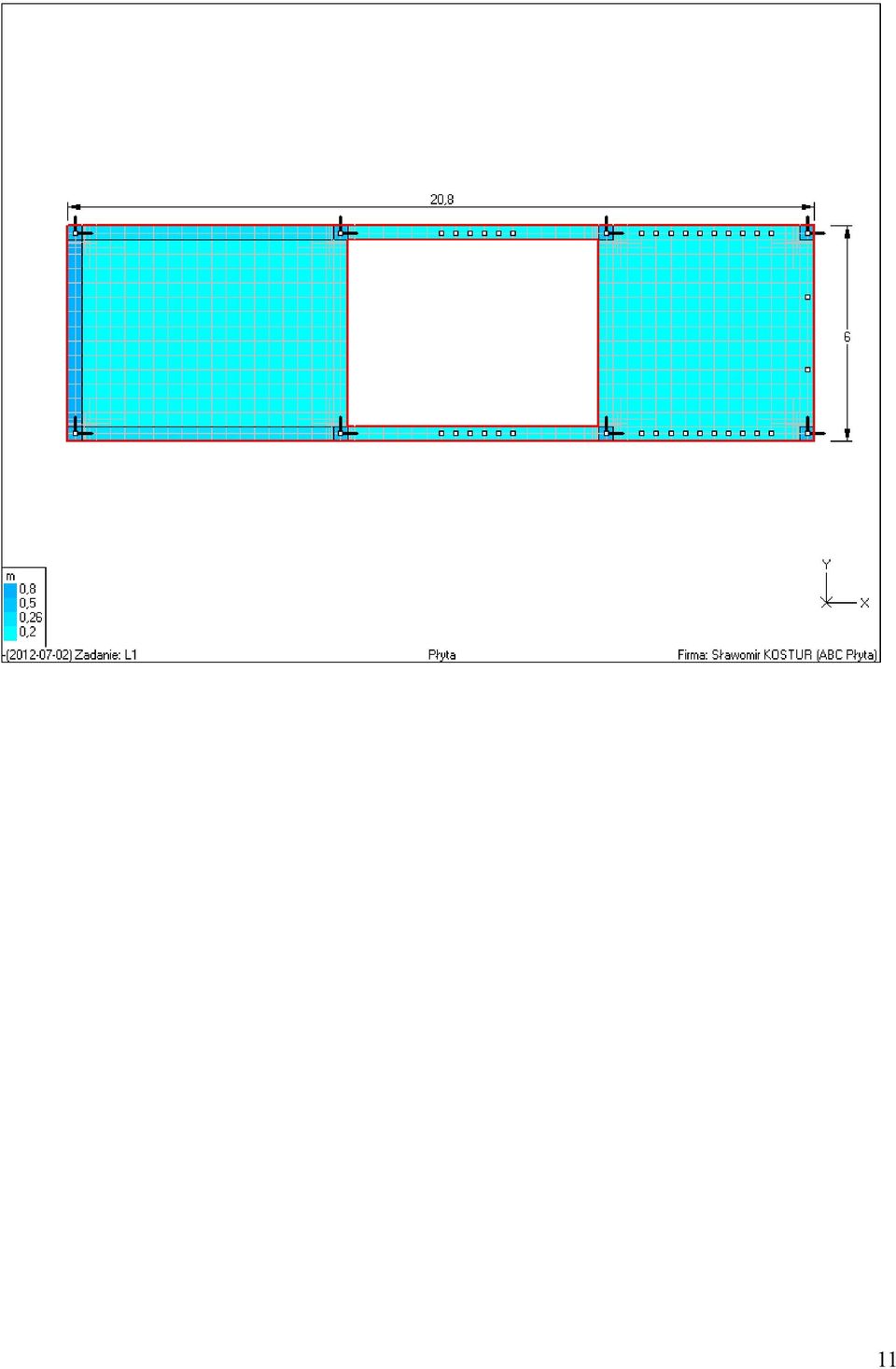

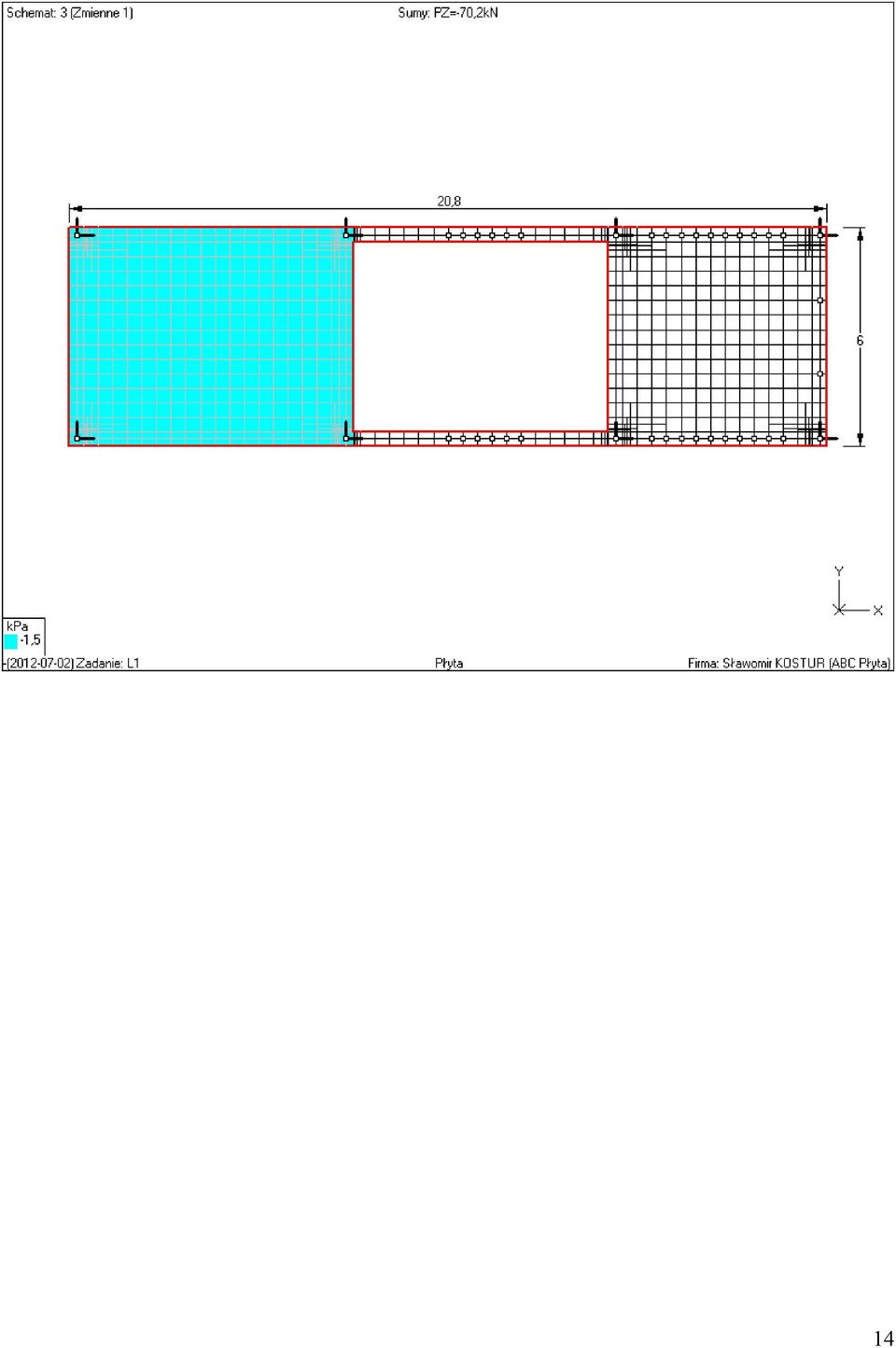

20 Data: ; Czas: 09:12:44; Zadanie: L1; Typ: Płyta Zbrojenie płyty obliczono wg: PN-B-03264:2002 (algorytm: 6.3) Dane: 1 Obwiednia: przez sumowanie Sytuacja: Trwała i przejściowa Wymuszenie: Wewnętrzne Rozwartość rysy : 0,3 mm Dla dołu i góry płyty Śred.wytrzym. betonu na rozciąganie w chwili zarysowania: 2,21 MPa Klasa ekspozycji: XC1 Odchyłka otulenia: 5 mm Konstrukcja: Monolityczna Obiekt: Strop Kruszywo kwarcytowe: 16 mm Moment skręcający uwzględniono wektorowo Alfa cc/ct: 1,00/1,00 Gatunek betonu : B25 Wytrzymałość fcd : 13,33 MPa Wsp.sprężystości Ecm: MPa Wytrzymałość fcd* : 11,11 MPa Liczba Poisson`a : 0,2 Wytrzymałość fctd : 1,03 MPa Wytrzymałość fctd*: 0,86 MPa Wytrzymałość fct,eff: 2,21 MPa Zbrojenie DOLNE dla kierunku X Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa Różne średnice wkładek Masa stali 21

21 Wielkość otuliny: 20 mm Niezbędnej: 222kg Zbr.zadane/dodane: 899kg/677kg Zbr.potrzebne: 899kg Zbrojenie DOLNE dla kierunku Y Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa Średnica wkładki: 12 mm Masa stali Wielkość otuliny: 32 mm Niezbędnej: 216kg Zbr.zadane/dodane: 538kg/338kg Zbr.potrzebne: 554kg Zbrojenie GÓRNE dla kierunku X Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa Średnica wkładki: 12 mm Masa stali Wielkość otuliny: 20 mm Niezbędnej: 197kg Zbr.zadane/dodane: 545kg/354kg Zbr.potrzebne: 551kg Zbrojenie GÓRNE dla kierunku Y Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa Średnica wkładki: 12 mm Masa stali Wielkość otuliny: 32 mm Niezbędnej: 193kg Zbr.zadane/dodane: 546kg/357kg Zbr.potrzebne: 550kg ===================================================================== Całkowite pole powierzchni: 88,4 m2 Pole zazbrojone : 88,4 m2 (100%) Pole zbrojenia niezbednego: 88,4 m2 (100%) Pole zbrojenia zadanego : 88,4 m2 (100%) Beton (Objętość/Masa): 19,65 m3 / 49,1 t Masa stali : 828kg/2529kg/1726kg Niezbędne/Zadane/Dodane Masa potrzebnej stali : 2554kg Masa stali w m^3 betonu : 130 kg/m^3 Zestawienie stali: fi[mm] masa[kg] UWAGA - podane masy stali nie obejmują zakładów ===================================================================== 22

22 SZKIC BELKI 3.3. Belka w osi B/1-2 Zestawienie obciążeń Wg obliczeń p Obciążenie bez ciężaru własnego stropu Rektor q 1k = 5,01 kn/m 2 q 1 = 6,60 kn/m 2 Ciężar własny stropu Rector g 1k = 4,0 kn/m 2 g 1 = 1,1*4,0 = 4,40 kn/m 2 Obciążenie sumaryczne q 2k = 5,01 + 4,00 = 9,01 kn/m 2 q 2 = 6,60 + 4,40 = 11,00 kn/m 2 Na belkę przypada obciążenie z rozpiętości b = 0,5*(7,40 + 7,40) = 7,40 m q 3k = 9,01*7,40 = 66,67 kn/m q 3 = 11,0*7,40 = 81,40 kn/m Obliczenia statyczne i wymiarowanie Przyjęto uproszczony schemat statyczny w postaci belki jednoprzęsłowej wolnopodpartej. o przekroju 0,40 x 0,70 m 23

23 A 0,20 7,00 0,20 B OBCIĄŻENIA NA BELCE Zestawienie obciążeń rozłożonych [kn/m]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. Zasięg [m] 1. Obciążenie belki 66,67 1, ,34 cała belka 2. Ciężar własny belki 6,50 1, ,15 cała belka [0,40m 0,65m 25,0kN/m3] Σ: 73,17 1,21 88,49 Schemat statyczny belki 88,49 88,49 A B 7,20 DANE MATERIAŁOWE I ZAŁOŻENIA: Klasa betonu: C20/25 (B25) f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa Ciężar objętościowy ρ = 25 kn/m 3 Maksymalny rozmiar kruszywa d g = 8 mm Wilgotność środowiska RH = 50% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 2,77 Stal zbrojeniowa główna A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Stal zbrojeniowa strzemion A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Stal zbrojeniowa montażowa A-IIIN (RB500W) Sytuacja obliczeniowa: trwała Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 1,00 Graniczna szerokość rys w lim = 0,3 mm Graniczne ugięcie a lim = jak dla belek i płyt (wg tablicy 8) WYKRESY SIŁ WEWNĘTRZNYCH Momenty zginające [knm]: A B 318,55 Siły tnące [kn]: 573,40 318,55 24

24 318,55 A B -318,55 Ugięcia [mm]: A B 29,43 Obwiednia sił wewnętrznych Momenty zginające [knm]: A B 318,55 Siły tnące [kn]: 573,40 318,55 318,55 256,96 A Ugięcia [mm]: -256,96 B -318,55 A B 29,43 WYMIAROWANIE wg PN-B-03264:2002 : Przyjęte wymiary przekroju: b w = 40,0 cm, h = 65,0 cm otulina zbrojenia c nom = 25 mm Przęsło A - B: Zginanie: (przekrój a-a) Moment przęsłowy obliczeniowy M Sd = 573,40 knm Zbrojenie potrzebne A s = 27,66 cm 2. Przyjęto 11φ20 o A s = 34,56 cm 2 (ρ = 1,45%) 25

25 (decyduje warunek dopuszczalnego ugięcia) Warunek nośności na zginanie: M Sd = 573,40 knm < M Rd = 667,68 knm Ścinanie: Miarodajna wartość obliczeniowa siły poprzecznej V Sd = 256,96 kn Zbrojenie strzemionami czterociętymi φ8 co 170 mm na odcinku 187,0 cm przy podporach oraz co 400 mm w środku rozpiętości przęsła Warunek nośności na ścinanie: V Sd = 256,96 kn < V Rd3 = 266,49 kn SGU: Moment przęsłowy charakterystyczny długotrwały M Sk,lt = 474,14 knm Szerokość rys prostopadłych: w k = 0,194 mm < w lim = 0,3 mm Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 29,43 mm < a lim = 30,00 mm Miarodajna wartość charakterystyczna siły poprzecznej V Sk = 256,09 kn Szerokość rys ukośnych: w k = 0,246 mm < w lim = 0,3 mm 4. Obliczenia stropu na poz. + 7,99 m 4.1. Strop typu Rector Zestawienie obciążeń Obciążenie stałe poza ciężarem własnym stropu (warstwy wykończeniowe i instalacje) g 1k = 1,20 + 0,20 = 1,40 kn/m 2, g 1 = 1,54 + 0,24 = 1,78 kn/m 2, Obciążenie zmienne (1) p 1k = 2,50 + 0,50 = 3,00 kn/m 2, p 1 = 3,25 + 0,60 = 3,85 kn/m 2, Obciążenie zmienne (2) p 2k = 3,00 kn/m 2, p 2 = 3,90 kn/m 2, Razem q 1k = 1,40 + 3,00 = 4,40 kn/m 2 q 1 = 1,78 + 3,85 = 5,63 kn/m 2 q 2k = 1,40 + 3,00 = 4,40 kn/m 2 q 2 = 1,78 + 3,90 = 5,68 kn/m 2 Obliczenia statyczne i wymiarowanie Wg odrębnego opracowania firmy Rector. Przyjęto stropy sprężone Rektor , wysokość stropu h = 0,26 m 4.2. Strop żelbetowy Zestawienie obciążeń Wg obliczeń p Obliczenia statyczne i wymiarowanie Przyjęto płytę żelbetową o wysokości h = 0,20 m 26

26 27

27 28

28 29

29 30

30 31

31 Mnożniki i atrybuty Nr Opis Obc(+) Obc(-) Udz. Atrybut 1 Stale 1,15 1,15 1 Stały 2 Zmienne 1,3 1,3 1 Zmienny 3 Zmienne 1,3 1,3 1 Zmienny 4 Zmienne 1,3 1,3 1 Zmienny 5 Sciany 1,15 1,15 1 Zmienny 32

32 33

33 34

34 35

35 36

36 Data: ; Czas: 11:16:23; Zadanie: L2; Typ: Płyta Zbrojenie płyty obliczono wg: PN-B-03264:2002 (algorytm: 6.3) Dane: 1 Obwiednia: przez sumowanie Sytuacja: Trwała i przejściowa Wymuszenie: Zewnętrzne Rozwartość rysy : 0,3 mm Dla dołu i góry płyty Śred.wytrzym. betonu na rozciąganie w chwili zarysowania: 2,21 MPa Klasa ekspozycji: XC1 Odchyłka otulenia: 5 mm Konstrukcja: Monolityczna Obiekt: Strop Kruszywo kwarcytowe: 16 mm Moment skręcający uwzględniono wektorowo Alfa cc/ct: 1,00/1,00 Gatunek betonu : B25 Wytrzymałość fcd : 13,33 MPa Wsp.sprężystości Ecm: MPa Wytrzymałość fcd* : 11,11 MPa Liczba Poisson`a : 0,2 Wytrzymałość fctd : 1,03 MPa Wytrzymałość fctd*: 0,86 MPa Wytrzymałość fct,eff: 2,21 MPa Zbrojenie DOLNE dla kierunku X 37

37 Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa Średnica wkładki: 12 mm Masa stali Wielkość otuliny: 25 mm Niezbędnej: 298kg Zbr.zadane/dodane: 649kg/375kg Zbr.potrzebne: 673kg Zbrojenie DOLNE dla kierunku Y Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa Średnica wkładki: 12 mm Masa stali Wielkość otuliny: 37 mm Niezbędnej: 301kg Zbr.zadane/dodane: 649kg/372kg Zbr.potrzebne: 673kg Zbrojenie GÓRNE dla kierunku X Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa Średnica wkładki: 12 mm Masa stali Wielkość otuliny: 25 mm Niezbędnej: 298kg Zbr.zadane/dodane: 712kg/429kg Zbr.potrzebne: 727kg Zbrojenie GÓRNE dla kierunku Y Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa Średnica wkładki: 12 mm Masa stali Wielkość otuliny: 37 mm Niezbędnej: 296kg Zbr.zadane/dodane: 704kg/427kg Zbr.potrzebne: 722kg ===================================================================== = Całkowite pole powierzchni: 106,9 m2 Pole zazbrojone : 106,9 m2 (100%) Pole zbrojenia niezbednego: 106,9 m2 (100%) Pole zbrojenia zadanego : 105,4 m2 (99%) Beton (Objętość/Masa): 23,44 m3 / 58,6 t Masa stali : 1193kg/2715kg/1603kg Niezbędne/Zadane/Dodane Masa potrzebnej stali : 2796kg Masa stali w m^3 betonu : 119 kg/m^3 Zestawienie stali: fi[mm] masa[kg] UWAGA - podane masy stali nie obejmują zakładów ===================================================================== 38

38 3.3. Belka w osi B/1-2 Zestawienie obciążeń Wg obliczeń p Obciążenie bez ciężaru własnego stropu Rector q 1k = 5,01 kn/m 2 q 1 = 6,60 kn/m 2 q 2k = 1,40 + 3,00 = 4,40 kn/m 2 q 2 = 1,78 + 3,90 = 5,68 kn/m 2 Ciężar własny stropu Rektor g 1k = 4,0 kn/m 2 g 1 = 1,1*4,0 = 4,40 kn/m 2 Obciążenie sumaryczne q 2k = 4,40 + 4,00 = 8,40 kn/m 2 q 2 = 5,68 + 4,40 = 10,08 kn/m 2 Na belkę przypada obciążenie z rozpiętości b = 0,5*(7,40 + 7,40) = 7,40 m q 3k = 8,40*7,40 = 62,16 kn/m q 3 = 10,08*7,40 = 74,60 kn/m Obliczenia statyczne i wymiarowanie Przyjęto uproszczony schemat statyczny w postaci belki jednoprzęsłowej wolnopodpartej. o przekroju 0,40 x 0,65 m 39

39 SZKIC BELKI A 0,20 7,00 0,20 B OBCIĄŻENIA NA BELCE Zestawienie obciążeń rozłożonych [kn/m]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. Zasięg [m] 1. Obciążenie belki 62,16 1, ,59 cała belka 2. Ciężar własny belki 6,50 1, ,15 cała belka [0,40m 0,65m 25,0kN/m3] Σ: 68,66 1,19 81,74 Schemat statyczny belki 81,74 81,74 A B 7,20 DANE MATERIAŁOWE I ZAŁOŻENIA: Klasa betonu: C20/25 (B25) f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa Ciężar objętościowy ρ = 25 kn/m 3 Maksymalny rozmiar kruszywa d g = 8 mm Wilgotność środowiska RH = 50% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 2,77 Stal zbrojeniowa główna A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Stal zbrojeniowa strzemion A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Stal zbrojeniowa montażowa A-IIIN (RB500W) Sytuacja obliczeniowa: trwała Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 1,00 Graniczna szerokość rys w lim = 0,3 mm Graniczne ugięcie a lim = jak dla belek i płyt (wg tablicy 8) WYKRESY SIŁ WEWNĘTRZNYCH Momenty zginające [knm]: A B 294,27 Siły tnące [kn]: 529,69 294,27 40

40 294,27 A B -294,27 Ugięcia [mm]: A B 28,73 Obwiednia sił wewnętrznych Momenty zginające [knm]: A B 294,27 Siły tnące [kn]: 529,69 294,27 294,27 237,13 A B -237,13-294,27 Ugięcia [mm]: A B 28,73 WYMIAROWANIE wg PN-B-03264:2002 : Przyjęte wymiary przekroju: b w = 40,0 cm, h = 65,0 cm otulina zbrojenia c nom = 25 mm Przęsło A - B: Zginanie: (przekrój a-a) Moment przęsłowy obliczeniowy M Sd = 529,69 knm Zbrojenie potrzebne A s = 24,75 cm 2. Przyjęto 10φ20 o A s = 31,42 cm 2 (ρ = 1,31%) (decyduje warunek dopuszczalnego ugięcia) Warunek nośności na zginanie: M Sd = 529,69 knm < M Rd = 627,14 knm 41

41 Ścinanie: Miarodajna wartość obliczeniowa siły poprzecznej V Sd = (-)237,13 kn Zbrojenie strzemionami czterociętymi φ8 co 190 mm na odcinku 171,0 cm przy podporach oraz co 400 mm w środku rozpiętości przęsła Warunek nośności na ścinanie: V Sd = (-)237,13 kn < V Rd3 = 239,60 kn SGU: Moment przęsłowy charakterystyczny długotrwały M Sk,lt = 444,92 knm Szerokość rys prostopadłych: w k = 0,201 mm < w lim = 0,3 mm Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 28,73 mm < a lim = 30,00 mm Miarodajna wartość charakterystyczna siły poprzecznej V Sk = 240,31 kn Szerokość rys ukośnych: w k = 0,268 mm < w lim = 0,3 mm 5. Obliczenia stropu na poz. + 4,55 m 5.1. Strop typu Rector Zestawienie obciążeń Obciążenie stałe poza ciężarem własnym stropu (warstwy wykończeniowe i instalacje) g 1k = 1,20 + 0,20 = 1,40 kn/m 2, g 1 = 1,54 + 0,24 = 1,78 kn/m 2, Obciążenie stałe poza ciężarem własnym stropu (warstwy wykończeniowe i instalacje, na zewnątrz) g 2k = 1,44 + 0,20 = 1,64 kn/m 2, g 2 = 1,84 + 0,24 = 2,08 kn/m 2, Obciążenie zmienne (1) p 1k = 2,50 + 0,50 = 3,00 kn/m 2, p 1 = 3,25 + 0,60 = 3,85 kn/m 2, Obciążenie zmienne (2) p 2k = 3,00 kn/m 2, p 2 = 3,90 kn/m 2, Obciążenie zmienne (3) archiwum p 3k = 5,00 + 0,50 = 5,50 kn/m 2, p 3 = 6,50 + 0,60 = 7,10 kn/m 2, Razem q 1k = 1,40 + 3,00 = 4,40 kn/m 2 q 1 = 1,78 + 3,85 = 5,63 kn/m 2 q 2k = 1,40 + 3,00 = 4,40 kn/m 2 q 2 = 1,78 + 3,90 = 5,68 kn/m 2 q 3k = 1,40 + 5,50 = 6,90 kn/m 2 q 3 = 1,78 + 7,10 = 8,88 kn/m 2, q 4k = 1,64 + 3,00 = 4,64 kn/m 2 q 4 = 2,08 + 3,85 = 5,93 kn/m 2 q 5k = 1,64 + 3,00 = 4,64 kn/m 2 q 5 = 2,08 + 3,90 = 5,98 kn/m 2 Obliczenia statyczne i wymiarowanie Wg odrębnego opracowania firmy Rector. Przyjęto stropy sprężone Rektor , wysokość stropu h = 0,26 m 5.2. Strop żelbetowy Zestawienie obciążeń 42

42 Wg obliczeń p Obliczenia statyczne i wymiarowanie Przyjęto płytę żelbetową o wysokości h = 0,20 m 43

43 44

44 45

45 46

46 47

47 48

48 Mnożniki i atrybuty Nr Opis Obc(+) Obc(-) Udz. Atrybut 1 Stale 1,15 1,15 1 Stały 2 Zmienne 1,3 1,3 1 Zmienny 3 Zmienne 1,3 1,3 1 Zmienny 4 Zmienne 1,3 1,3 1 Zmienny 5 Sciany 1,15 1,15 1 Zmienny 6/1 Dodatkowy Wyłączony 49

49 50

50 51

51 52

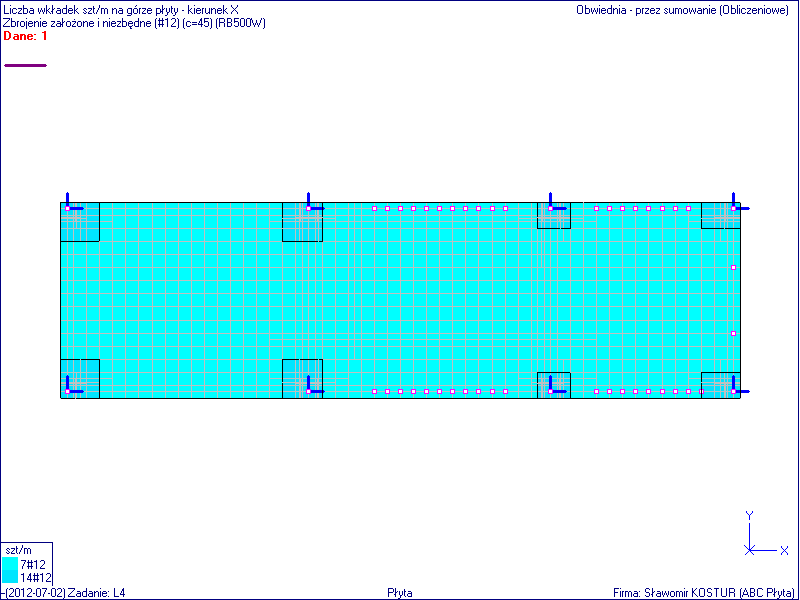

52 Data: ; Czas: 13:42:21; Zadanie: L4; Typ: Płyta Zbrojenie płyty obliczono wg: PN-B-03264:2002 (algorytm: 6.3) Dane: 1 Obwiednia: przez sumowanie Sytuacja: Trwała i przejściowa Wymuszenie: Zewnętrzne Rozwartość rysy : 0,2 mm Dla dołu płyty Śred.wytrzym. betonu na rozciąganie w chwili zarysowania: 2,21 MPa Klasa ekspozycji: XD1 Odchyłka otulenia: 5 mm Konstrukcja: Monolityczna Obiekt: Strop Kruszywo kwarcytowe: 16 mm Moment skręcający uwzględniono wektorowo Alfa cc/ct: 1,00/1,00 Gatunek betonu : B25 Wytrzymałość fcd : 13,33 MPa Wsp.sprężystości Ecm: MPa Wytrzymałość fcd* : 11,11 MPa Liczba Poisson`a : 0,2 Wytrzymałość fctd : 1,03 MPa Wytrzymałość fctd*: 0,86 MPa Wytrzymałość fct,eff: 2,21 MPa Zbrojenie DOLNE dla kierunku X Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa 53

53 Średnica wkładki: 12 mm Masa stali Wielkość otuliny: 45 mm Niezbędnej: 417kg Zbr.zadane/dodane: 742kg/385kg Zbr.potrzebne: 802kg Zbrojenie DOLNE dla kierunku Y Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa Średnica wkładki: 12 mm Masa stali Wielkość otuliny: 45 mm Niezbędnej: 416kg Zbr.zadane/dodane: 742kg/390kg Zbr.potrzebne: 806kg Zbrojenie GÓRNE dla kierunku X Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa Średnica wkładki: 12 mm Masa stali Wielkość otuliny: 45 mm Niezbędnej: 53kg Zbr.zadane/dodane: 833kg/98kg Zbr.potrzebne: 833kg Zbrojenie GÓRNE dla kierunku Y Klasa/Gatunek stali: A-IIIN/RB500W Napr.obliczeniowe fyd: 420 MPa Średnica wkładki: 12 mm Masa stali Wielkość otuliny: 45 mm Niezbędnej: 11kg Zbr.zadane/dodane: 827kg/29kg Zbr.potrzebne: 827kg ====================================================================== Całkowite pole powierzchni: 124,8 m2 Pole zazbrojone : 124,8 m2 (100%) Pole zbrojenia niezbednego: 124,8 m2 (100%) Pole zbrojenia zadanego : 124,8 m2 (100%) Beton (Objętość/Masa): 28,37 m3 / 70,9 t Masa stali : 896kg/3144kg/901kg Niezbędne/Zadane/Dodane Masa potrzebnej stali : 3268kg Masa stali w m^3 betonu : 115 kg/m^3 Zestawienie stali: fi[mm] masa[kg] UWAGA - podane masy stali nie obejmują zakładów ====================================================================== 54

54 4.3. Belka w osi B/1-2 Zestawienie obciążeń Wg obliczeń p Obciążenie bez ciężaru własnego stropu Rector q 5k = 4,64 kn/m 2 q 5 = 5,98 kn/m 2 Ciężar własny stropu Rector g 1k = 4,0 kn/m 2 g 1 = 1,1*4,0 = 4,40 kn/m 2 Obciążenie sumaryczne q 2k = 4,64 + 4,00 = 8,64 kn/m 2 q 2 = 5,98 + 4,40 = 10,38 kn/m 2 Na belkę przypada obciążenie z rozpiętości b = 0,5*(7,40 + 7,40) = 7,40 m q 3k = 8,64*7,40 = 63,94 kn/m q 3 = 10,38*7,40 = 76,81 kn/m Obliczenia statyczne i wymiarowanie Przyjęto uproszczony schemat statyczny w postaci belki jednoprzęsłowej wolnopodpartej. o przekroju 0,40 x 0,65 m SZKIC BELKI 55

55 A 0,20 7,00 0,20 B OBCIĄŻENIA NA BELCE Zestawienie obciążeń rozłożonych [kn/m]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. Zasięg [m] 1. Obciążenie belki 65,00 1, ,00 cała belka 2. Ciężar własny belki 6,50 1, ,15 cała belka [0,40m 0,65m 25,0kN/m3] Σ: 71,50 1,19 85,15 Schemat statyczny belki 85,15 85,15 A B 7,20 DANE MATERIAŁOWE I ZAŁOŻENIA: Klasa betonu: C20/25 (B25) f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa Ciężar objętościowy ρ = 25 kn/m 3 Maksymalny rozmiar kruszywa d g = 8 mm Wilgotność środowiska RH = 50% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 2,77 Stal zbrojeniowa główna A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Stal zbrojeniowa strzemion A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Stal zbrojeniowa montażowa A-IIIN (RB500W) Sytuacja obliczeniowa: trwała Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 1,00 Graniczna szerokość rys w lim = 0,3 mm Graniczne ugięcie a lim = jak dla belek i płyt (wg tablicy 8) WYKRESY SIŁ WEWNĘTRZNYCH Momenty zginające [knm]: A B 306,54 Siły tnące [kn]: 551,77 306,54 56

56 306,54 A B -306,54 Ugięcia [mm]: A B 29,93 Obwiednia sił wewnętrznych Momenty zginające [knm]: A B 306,54 Siły tnące [kn]: 551,77 306,54 306,54 247,02 A B -247,02-306,54 Ugięcia [mm]: A B 29,93 WYMIAROWANIE wg PN-B-03264:2002 : Przyjęte wymiary przekroju: b w = 40,0 cm, h = 65,0 cm otulina zbrojenia c nom = 25 mm Przęsło A - B: Zginanie: (przekrój a-a) Moment przęsłowy obliczeniowy M Sd = 551,77 knm Zbrojenie potrzebne A s = 26,33 cm 2. Przyjęto 10φ20 o A s = 31,42 cm 2 (ρ = 1,31%) (decyduje warunek dopuszczalnego ugięcia) Warunek nośności na zginanie: M Sd = 551,77 knm < M Rd = 627,14 knm 57

57 Ścinanie: Miarodajna wartość obliczeniowa siły poprzecznej V Sd = (-)247,02 kn Zbrojenie strzemionami czterociętymi φ8 co 170 mm na odcinku 187,0 cm przy podporach oraz co 400 mm w środku rozpiętości przęsła Warunek nośności na ścinanie: V Sd = (-)247,02 kn < V Rd3 = 267,79 kn SGU: Moment przęsłowy charakterystyczny długotrwały M Sk,lt = 463,32 knm Szerokość rys prostopadłych: w k = 0,209 mm < w lim = 0,3 mm Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 29,93 mm < a lim = 30,00 mm Miarodajna wartość charakterystyczna siły poprzecznej V Sk = 250,25 kn Szerokość rys ukośnych: w k = 0,233 mm < w lim = 0,3 mm 6. Obliczenia stropu na poz. +/- 0,00 m 6.1. Płyta stropu Zestawienie obciążeń Obciążenie stałe poza ciężarem własnym stropu (warstwy wykończeniowe i instalacje) g 1k = 1,20 + 0,20 = 1,40 kn/m 2, g 1 = 1,54 + 0,24 = 1,78 kn/m 2, g 2k = 1,44 + 0,20 = 1,64 kn/m 2, g 2 = 1,84 + 0,24 = 2,08 kn/m 2, g 3k = 4,15 + 0,20 = 4,35 kn/m 2, g 3 = 5,09 + 0,24 = 5,33 kn/m 2, Obciążenie zmienne (1) p 1k = 2,50 + 0,50 = 3,00 kn/m 2, p 1k = 3,25 + 0,60 = 3,85 kn/m 2, Obciążenie zmienne (2) p 2k = 3,00 + 0,50 = 3,50 kn/m 2, p 2k = 3,90 + 0,60 = 4,50 kn/m 2, Obciążenie zmienne (3) p 2k = 5,00 + 0,50 = 5,50 kn/m 2, p 2k = 6,50 + 0,60 = 7,10 kn/m 2, Razem - część komunikacyjna nad piwnicą q 1k = 1,40 + 3,00 = 4,40 kn/m 2 q 1 = 1,78 + 3,90 = 5,68 kn/m 2 - biura q 2k = 1,64 + 3,00 = 4,64 kn/m 2 q 2 = 2,08 + 3,90 = 5,98 kn/m 2 - pomieszczenia techniczne q 3k = 1,64 + 3,50 = 5,14 kn/m 2 q 3 = 2,08 + 4,50 = 6,58 kn/m 2 - rozdzielnia, kotłownia q 4k = 1,64 + 5,50 = 7,14 kn/m 2 q 4 = 2,08 + 7,10 = 9,18 kn/m 2 - parking q 4k = 4,15 + 3,00 = 7,15 kn/m 2 q 4 = 5,09 + 3,90 = 8,99 kn/m 2 Obliczenia statyczne i wymiarowanie 58

58 Przyjęto do obliczeń uproszczone schematy statyczne Schemat 1 płyta krzyżowo zbrojona swobodnie oparta na krawędziach Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. 1. Obciążenie płyty 7,14 1, ,28 2. Płyta żelbetowa grub.20 cm 5,00 1, ,50 Σ: 12,14 1,22 14,78 Schemat statyczny płyty: qo = 14,78 5,50 y x 7,40 Rozpiętość obliczeniowa płyty l eff,x = 7,40 m Rozpiętość obliczeniowa płyty l eff,y = 5,50 m Wyniki obliczeń statycznych: Kierunek x: Moment przęsłowy obliczeniowy M Sdx = 15,31 knm/m Moment przęsłowy charakterystyczny M Skx = 12,58 knm/m Moment przęsłowy charakterystyczny długotrwały M Skx,lt = 12,58 knm/m Maksymalne oddziaływanie podporowe Q ox,max = 40,65 kn/m Zastępcze oddziaływanie podporowe Q ox = 25,41 kn/m Kierunek y: Moment przęsłowy obliczeniowy M Sdy = 27,72 knm/m Moment przęsłowy charakterystyczny M Sky = 22,77 knm/m Moment przęsłowy charakterystyczny długotrwały M Sky,lt = 22,77 knm/m Maksymalne oddziaływanie podporowe Q oy,max = 40,65 kn/m Zastępcze oddziaływanie podporowe Q oy = 31,51 kn/m Dane materiałowe : Grubość płyty 20,0 cm Klasa betonu C30/37 (B37) f cd = 20,00 MPa, f ctd = 1,33 MPa, E cm = 32,0 GPa Ciężar objętościowy betonu ρ = 25 kn/m 3 Wilgotność środowiska RH = 50% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 2,37 Stal zbrojeniowa A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Otulenie zbrojenia przęsłowego w kierunku x c nom,x = 57 mm Otulenie zbrojenia przęsłowego w kierunku y c nom,y = 45 mm Założenia obliczeniowe : Sytuacja obliczeniowa: trwała Graniczna szerokość rys w lim = 0,2 mm Graniczne ugięcie a lim = l eff /200 - jak dla stropów (tablica 8) 59

59 Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona): Kierunek x: Przęsło: Zbrojenie potrzebne A s = 2,72 cm 2 /mb. Przyjęto φ12 co 16,0 cm o A s = 7,07 cm 2 /mb (ρ= 0,52% ) Szerokość rys prostopadłych: w kx = 0,000 mm < w lim = 0,2 mm Maksymalne ugięcie: a x (M Skx,lt ) = 11,01 mm Kierunek y: Przęsło: Zbrojenie potrzebne A s = 4,58 cm 2 /mb. Przyjęto φ12 co 15,5 cm o A s = 7,30 cm 2 /mb (ρ= 0,49% ) Szerokość rys prostopadłych: w ky = 0,168 mm < w lim = 0,2 mm Maksymalne ugięcie: a y (M Sky,lt ) = 29,14 mm Ugięcie całkowite płyty: Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 20,07 mm < a lim = 27,50 mm Schemat 2 płyta krzyżowo zbrojona utwierdzona na krawędziach Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. 1. Obciążenie płyty 7,14 1, ,28 2. Płyta żelbetowa grub.20 cm 5,00 1, ,50 Σ: 12,14 1,22 14,78 Schemat statyczny płyty: qo = 14,78 5,50 y x 7,40 Rozpiętość obliczeniowa płyty l eff,x = 7,40 m Rozpiętość obliczeniowa płyty l eff,y = 5,50 m Wyniki obliczeń statycznych: Kierunek x: Moment przęsłowy obliczeniowy M Sdx = 6,96 knm/m Moment przęsłowy charakterystyczny M Skx = 5,71 knm/m Moment przęsłowy charakterystyczny długotrwały M Skx,lt = 5,71 knm/m Momenty podporowy obliczeniowy M Sdx,p = 15,77 knm/m Moment podporowy charakterystyczny długotrwały M Skx,lt,p = 12,95 knm/m Maksymalne oddziaływanie podporowe Q ox,max = 40,65 kn/m Zastępcze oddziaływanie podporowe Q ox = 25,41 kn/m Kierunek y: Moment przęsłowy obliczeniowy M Sdy = 12,60 knm/m Moment przęsłowy charakterystyczny M Sky = 10,35 knm/m Moment przęsłowy charakterystyczny długotrwały M Sky,lt = 10,35 knm/m Moment podporowy obliczeniowy M Sdy,p = 28,55 knm/m Moment podporowy charakterystyczny długotrwały M Sky,lt,p = 23,45 knm/m Maksymalne oddziaływanie podporowe Q oy,max = 40,65 kn/m 60

60 Zastępcze oddziaływanie podporowe Q oy = 31,51 kn/m Dane materiałowe : Grubość płyty 20,0 cm Klasa betonu C30/37 (B37) f cd = 20,00 MPa, f ctd = 1,33 MPa, E cm = 32,0 GPa Ciężar objętościowy betonu ρ = 25 kn/m 3 Wilgotność środowiska RH = 50% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 2,37 Stal zbrojeniowa A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Otulenie zbrojenia przęsłowego w kierunku x c nom,x = 57 mm Otulenie zbrojenia podporowego w kierunku x = 57 mm c`nom,x Otulenie zbrojenia przęsłowego w kierunku y c nom,y = 45 mm Otulenie zbrojenia podporowego w kierunku y = 45 mm c`nom,y Założenia obliczeniowe : Sytuacja obliczeniowa: trwała Graniczna szerokość rys w lim = 0,2 mm Graniczne ugięcie a lim = l eff /200 - jak dla stropów (tablica 8) Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona): Kierunek x: Przęsło: Zbrojenie potrzebne A s = 2,07 cm 2 /mb. Przyjęto φ12 co 25,0 cm o A s = 4,52 cm 2 /mb (ρ= 0,33% ) Szerokość rys prostopadłych: w kx = 0,000 mm < w lim = 0,2 mm Maksymalne ugięcie: a x (M Skx,lt ) = 3,03 mm Podpora: Zbrojenie potrzebne A s = 2,80 cm 2 /mb. Przyjęto φ12 co 25,0 cm o A sp = 4,52 cm 2 /mb (ρ= 0,33% ) Szerokość rys prostopadłych: w kx = 0,000 mm < w lim = 0,2 mm Kierunek y: Przęsło: Zbrojenie potrzebne A s = 2,25 cm 2 /mb. Przyjęto φ12 co 16,0 cm o A s = 7,07 cm 2 /mb (ρ= 0,47% ) Szerokość rys prostopadłych: w ky = 0,000 mm < w lim = 0,2 mm Maksymalne ugięcie: a y (M Sky,lt ) = 2,94 mm Podpora: Zbrojenie potrzebne A s = 4,72 cm 2 /mb. Przyjęto φ12 co 16,0 cm o A sp = 7,07 cm 2 /mb (ρ= 0,47% ) Szerokość rys prostopadłych: w ky = 0,189 mm < w lim = 0,2 mm Ugięcie całkowite płyty: Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 2,98 mm < a lim = 27,50 mm Ostatecznie przyjęto górą i dołem w obu kierunkach #12 co 160 mm Belka w osi B/1-2 Zestawienie obciążeń Wg obliczeń p Obciążenie bez ciężaru własnego stropu q 5k = 12,14 kn/m 2 q 5 = 14,78 kn/m2 Na belkę przypada obciążenie z rozpiętości (z nadmiarem) b = 5,5 m q 3k = 12,14*5,50 = 66,77 kn/m q 3 = 14,78*5,50 = 81,29 kn/m Obliczenia statyczne i wymiarowanie 61

61 SZKIC BELKI Przyjęto uproszczony schemat statyczny w postaci belki jednoprzęsłowej wolnopodpartej. o przekroju 0,40 x 0,70 m A 0,25 5,00 0,25 B OBCIĄŻENIA NA BELCE Zestawienie obciążeń rozłożonych [kn/m]: Lp. Opis obciążenia Obc.char. γ f k d Obc.obl. Zasięg [m] 1. Obciążenie belki 66,77 1, ,12 cała belka 2. Ciężar własny belki 7,00 1, ,70 cała belka [0,40m 0,70m 25,0kN/m3] Σ: 73,77 1,19 87,82 Schemat statyczny belki 87,82 87,82 A B 5,25 DANE MATERIAŁOWE I ZAŁOŻENIA: Klasa betonu: C30/37 (B37) f cd = 20,00 MPa, f ctd = 1,33 MPa, E cm = 32,0 GPa Ciężar objętościowy ρ = 25 kn/m 3 Maksymalny rozmiar kruszywa d g = 8 mm Wilgotność środowiska RH = 50% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 2,77 Stal zbrojeniowa główna A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Stal zbrojeniowa strzemion A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Stal zbrojeniowa montażowa A-IIIN (RB500W) Sytuacja obliczeniowa: trwała Cotanges kąta nachylenia ścisk. krzyżulców bet. cot θ = 1,00 Graniczna szerokość rys w lim = 0,2 mm Graniczne ugięcie a lim = jak dla belek i płyt (wg tablicy 8) WYKRESY SIŁ WEWNĘTRZNYCH Momenty zginające [knm]: 62

62 A B 230,54 Siły tnące [kn]: 230,54 302,58 230,54 A Ugięcia [mm]: B -230,54 A B 8,63 Obwiednia sił wewnętrznych Momenty zginające [knm]: A B 230,54 Siły tnące [kn]: 302,58 230,54 230,54 161,86 A Ugięcia [mm]: -161,86 B -230,54 A B 8,63 WYMIAROWANIE wg PN-B-03264:2002 : Przyjęte wymiary przekroju: 63

63 b w = 40,0 cm, h = 70,0 cm otulina zbrojenia c nom = 25 mm Przęsło A - B: Zginanie: (przekrój a-a) Moment przęsłowy obliczeniowy M Sd = 302,58 knm Zbrojenie potrzebne A s = 11,49 cm 2. Przyjęto 6φ20 o A s = 18,85 cm 2 (ρ = 0,72%) (decyduje warunek dopuszczalnej szerokości rys prostopadłych) Warunek nośności na zginanie: M Sd = 302,58 knm < M Rd = 480,96 knm Ścinanie: Miarodajna wartość obliczeniowa siły poprzecznej V Sd = (-)161,86 kn Zbrojenie konstrukcyjne strzemionami czterociętymi φ8 co 400 mm na całej długości przęsła Warunek nośności na ścinanie: V Sd = (-)161,86 kn < V Rd1 = 186,00 kn SGU: Moment przęsłowy charakterystyczny długotrwały M Sk,lt = 254,16 knm Szerokość rys prostopadłych: w k = 0,180 mm < w lim = 0,2 mm Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 8,63 mm < a lim = 26,25 mm Miarodajna wartość charakterystyczna siły poprzecznej V Sk = 184,42 kn Szerokość rys ukośnych: zarysowanie nie występuje 7. Słupy żelbetowe 7.1. Słup w osi B/2 Przekrój na poziomie parteru Obciążenie od płyt żelbetowych N 1 = 200, , ,0 = 750,0 kn Obciążenie od stropów Rektor N 2 = 320, , ,0 = 930,0 kn Razem N 3 = N 1 + N 2 = 750, ,0 = 1680,0 kn Ciężar własny słupa 0,4 x 0,4 x 13,0 m G 1k = 25,0*0,4*0,4*13,0 = 52,0 kn G 1 = 1,1*52,0 = 57,2 kn Sumaryczna siła osiowa N 4 = 1680,0 + 57,2 = 1737,2 kn 1740,0 kn Moment zginający obliczono w uproszczeniu przyjmując moment z nadmiarem przy założeniu częściowego utwierdzenia rygla w słupach i rozłożeniu momentu na gałąź górną i dolną M = 0,5*0,8*( - 85,15*7,4 2 /12) = - 155,0 knm Element 1 DANE: Wymiary przekroju: Typ przekroju: prostokątny Szerokość przekroju b = 40,0 cm Wysokość przekroju h = 40,0 cm Zbrojenie: Pręty podłużne φ = 20 mm ze stali A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Strzemiona φ = 8 mm 64

64 Parametry betonu: Klasa betonu: C20/25 (B25) f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa Ciężar objętościowy ρ = 25 kn/m 3 Maksymalny rozmiar kruszywa d g = 16 mm Wilgotność środowiska RH = 50% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 2,88 Otulenie: Otulenie nominalne zbrojenia c nom = 25 mm Obciążenia: [kn,knm] N Sd N Sd,lt M 3Sd , ,00 155,00 Dodatkowo uwzględniono ciężar własny słupa o wartości N o = 20,24 kn Słup: Wysokość słupa l col = 4,60 m Rodzaj słupa: monolityczny Rodzaj konstrukcji: nieprzesuwna - wykres krzywoliniowy Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia β x = 1,00 Współczynnik długości wyboczeniowej z płaszczyzny obciążenia β y = 1,00 ZAŁOŻENIA OBLICZENIOWE: Sytuacja obliczeniowa: trwała WYNIKI - SŁUP (wg PN-B-03264:2002): 43 4 x y 43 x 314 h = 400 x y 43 4 x b = Ściskanie: Przyjęto zbrojenie symetryczne wzdłuż boków "b" : Zbrojenie potrzebne A s1 = A s2 = 14,46 cm 2 Przyjęto po 5φ20 o A s = 15,71 cm 2 Przyjęto zbrojenie symetryczne wzdłuż boków "h" : Zbrojenie potrzebne (war. konstrukcyjny) A s1 = A s2 = 3,14 cm 2. Przyjęto po 2φ20 o A s = 6,28 cm 2 Łącznie przyjęto 10φ20 o A s = 31,42 cm 2 (ρ= 1,96% ) 65

65 Strzemiona: Przyjęto strzemiona podwójne φ8 w rozstawie co 30,0 cm 7.2. Słup w osi B/1 Przekrój na poziomie parteru Obciążenie od stropów Rektor na poz. +11,93 m, +7,99 m, +4,25 m. N 1 = 320, , ,0 = 930,0 kn Obciążenie na poz. +/-0,00 m obciążenie od belki w osi B/1-2 R A = 230,54 kn obciążenie od ścian osłonowych na belkach w osi 1 na poz. +7,99 m, +4,25 m, +/-0,00m G s = 3*15,28*7,40 = 339,2 kn Ciężar własny słupa 0,4 x 0,4 x 13,0 m G 1k = 25,0*0,4*0,4*13,0 = 52,0 kn G 1 = 1,1*52,0 = 57,2 kn Sumaryczna siła osiowa N 2 = 930, , ,2 + 57,2 = 1556,9 kn 1560,0 kn Moment zginający obliczono w uproszczeniu przyjmując moment z nadmiarem przy założeniu częściowego utwierdzenia rygla w słupach i rozłożeniu momentu na gałąź górną i dolną. M = 0,5*0,8*( - 85,15*7,4 2 /12) = - 155,0 knm Element 1 DANE: Wymiary przekroju: Typ przekroju: prostokątny Szerokość przekroju b = 40,0 cm Wysokość przekroju h = 40,0 cm Zbrojenie: Pręty podłużne φ = 20 mm ze stali A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa Strzemiona φ = 8 mm Parametry betonu: Klasa betonu: C30/37 (B37) f cd = 20,00 MPa, f ctd = 1,33 MPa, E cm = 32,0 GPa Ciężar objętościowy ρ = 25 kn/m 3 Maksymalny rozmiar kruszywa d g = 16 mm Wilgotność środowiska RH = 50% Wiek betonu w chwili obciążenia 28 dni Współczynnik pełzania (obliczono) φ = 2,37 Otulenie: Otulenie nominalne zbrojenia c nom = 25 mm Obciążenia: [kn,knm] N Sd N Sd,lt M 3Sd , ,00 155,00 Dodatkowo uwzględniono ciężar własny słupa o wartości N o = 20,24 kn Słup: Wysokość słupa l col = 4,60 m 66

66 Rodzaj słupa: monolityczny Rodzaj konstrukcji: nieprzesuwna - wykres krzywoliniowy Współczynnik długości wyboczeniowej w płaszczyźnie obciążenia β x = 1,00 Współczynnik długości wyboczeniowej z płaszczyzny obciążenia β y = 1,00 ZAŁOŻENIA OBLICZENIOWE: Sytuacja obliczeniowa: trwała WYNIKI - SŁUP (wg PN-B-03264:2002): 43 2 x y 43 x 314 h = 400 x y 43 2 x b = Ściskanie: Przyjęto zbrojenie symetryczne wzdłuż boków "b" : Zbrojenie potrzebne A s1 = A s2 = 7,09 cm 2 Przyjęto po 3φ20 o A s = 9,42 cm 2 Przyjęto zbrojenie symetryczne wzdłuż boków "h" : Zbrojenie potrzebne (war. konstrukcyjny) A s1 = A s2 = 2,82 cm 2. Przyjęto po 2φ20 o A s = 6,28 cm 2 Łącznie przyjęto 6φ20 o A s = 18,85 cm 2 (ρ= 1,18% ) Strzemiona: Przyjęto strzemiona pojedyncze φ8 w rozstawie co 30,0 cm DANE: 8. Posadowienie obiektu 8.1. Stopa fundamentowa w osi B/2 Zestawienie obciążeń wg obliczeń słupa N 4 = 1740,0 kn M = 155,0 knm 67

67 0,50 0,50 H=1, ,30 0,65 0,60 1,20 L = 2,50 0,30 0,65 4 0,30 0,60 0,30 0,65 1,20 0,65 B = 2,50 3 V = 3,84 m 3 Opis fundamentu : Typ: stopa schodkowa Wymiary: B = 2,50 m L = 2,50 m H = 1,00 m w = 0,50 m B g = 1,20 m L g = 1,20 m B t = 0,65 m L t = 0,65 m B s = 0,60 m L s = 0,60 m e B = 0,00 m e L = 0,00 m Posadowienie fundamentu: D = 3,00 m D min = 3,00 m brak wody gruntowej w zasypce Opis podłoża: z [m] -3,00 z Piaski grube 0,00 0,50 Pospółki gliniaste 5,50 (n) (r) N nazwa gruntu h [m] nawodn ρ o γ f,min γ f,max φ u [ o (r) ] c u M 0 [kpa] M [kpa] r iona [t/m 3 ] [kpa] 1 Piaski grube 0,50 nie 1,70 0,90 1,10 30,30 0,

68 2 Pospółki gliniaste 5,00 nie 2,20 0,90 1,10 19,80 36, Kombinacje obciążeń obliczeniowych: N typ obc. N [kn] T B [kn] M B [knm] T L [kn] M L [knm] e [kpa] e [kpa/m] r 1 długotrwałe 1740,00 0,00 155,00 0,00 0,00 0,00 0,00 Materiały : Zasypka: ciężar objętościowy: 20,00 kn/m 3 współczynniki obciążenia: γ f,min = 0,90; γ f,max = 1,20 Beton: klasa betonu: C20/25 (B25) f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa ciężar objętościowy: 24,00 kn/m 3 współczynniki obciążenia: γ f,min = 0,90; γ f,max = 1,10 Zbrojenie: klasa stali: A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa otulina zbrojenia c nom = 85 mm Założenia obliczeniowe : Współczynniki korekcyjne oporu granicznego podłoża: - dla nośności pionowej m = 0,81 - dla stateczności fundamentu na przesunięcie m = 0,72 - dla stateczności na obrót m = 0,72 Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50 Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,50 Współczynniki redukcji spójności: - przy sprawdzaniu przesunięcia: 0,50 - przy korekcie nachylenia wypadkowej obciążenia: 1,00 Czas trwania robót: do 1 roku (λ=0,00) Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych N k N/N k = 1,20 WYNIKI-PROJEKTOWANIE: WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B Nośność pionowa podłoża: Decyduje: kombinacja nr 1 Decyduje nośność w poziomie: z = 0,50 m Obliczeniowy opór graniczny podłoża Q fn = 11230,5 kn N r = 2247,2 kn < m Q fn = 9096,7 kn (24,70% ) Nośność (stateczność) podłoża z uwagi na przesunięcie poziome: Decyduje: kombinacja nr 1 Decyduje nośność w poziomie: posadowienia fundamentu Obliczeniowy opór graniczny podłoża Q ft = 1039,2 kn T r = 0,0 kn < m Q ft = 748,2 kn (0,00% ) Stateczność fundamentu na obrót: Decyduje: kombinacja nr 1 Decyduje moment wywracający M ob,2-3 = 155,00 knm, moment utrzymujący M ub,2-3 = 2597,98 knm M o = 155,00 knm < m M u = 1870,5 knm (8,29% ) Osiadanie: Decyduje: kombinacja nr 1 Osiadanie pierwotne s'= 0,51 cm, wtórne s''= 0,00 cm, całkowite s = 0,51 cm s = 0,51 cm < s dop = 2,00 cm (25,61% ) Naprężenia: 69

69 Nr typ σ 1 [kpa] σ 2 [kpa] σ 3 [kpa] σ 4 [kpa] C [m] C/C' a L [m] a P [m] 1 D 289,6 408,6 408,6 289, Nośność pionowa podłoża: w poziomie posadowienia w poziomie stropu warstwy najsłabszej Nr N [kn] Q fn [kn] m N [% ] z [m] N [kn] Q fn [kn] m N [% ] , ,1 0,13 16,6 0, , ,5 0,20 24,7 Nośność pozioma podłoża: w poziomie posadowienia w poziomie stropu warstwy najsłabszej Nr N [kn] T [kn] Q ft [kn] m T [% ] z [m] N [kn] T [kn] Q ft [kn] m T [% ] ,4 0,0 1039,2 0,00 0,0 0, ,4 0,0 1039,2 0,00 0,0 OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002 Nośność na przebicie: Decyduje: kombinacja nr 1 Pole powierzchni wielokąta A = 0,56 m 2 Siła przebijająca N Sd = (g+q) max A = 227,4 kn Nośność na przebicie N Rd = 646,0 kn N Sd = 227,4 kn < N Rd = 646,0 kn (35,20% ) Wymiarowanie zbrojenia: Wzdłuż boku B: Decyduje: kombinacja nr 1 Zbrojenie potrzebne A s = 16,19 cm 2 Przyjęto 15 prętów φ12 mm o A s = 16,96 cm 2 Wzdłuż boku L: Decyduje: kombinacja nr 1 Zbrojenie potrzebne A s = 16,19 cm 2 Przyjęto 15 prętów φ12 mm o A s = 16,96 cm 2 70

70 9,5 65 Nr2 15φ 12 co 16,5 l= x16, , Nr1 15φ 12 co 16,5 l= ,5 14x16,5 9, Zestawienie stali zbrojeniowej Średnica Długość Liczba RB500W Nr [mm] [cm] [szt.] φ , ,80 Długość wg średnic [m] 69,6 Masa 1mb pręta [kg/mb] 0,888 Masa wg średnic [kg] 61,8 Masa wg gatunku stali [kg] 62,0 Razem [kg] Stopa fundamentowa w osi B/1 Zestawienie obciążeń wg obliczeń słupa N 4 = 1560,0 kn M = 155,0 knm DANE: 71

71 0,50 0,50 H=1, ,30 0,60 0,30 0,55 1,20 0,55 L = 2,30 4 0,30 0,60 0,30 0,55 1,20 0,55 B = 2,30 3 V = 3,36 m 3 Opis fundamentu : Typ: stopa schodkowa Wymiary: B = 2,30 m L = 2,30 m H = 1,00 m w = 0,50 m B g = 1,20 m L g = 1,20 m B t = 0,55 m L t = 0,55 m B s = 0,60 m L s = 0,60 m e B = 0,00 m e L = 0,00 m Posadowienie fundamentu: D = 3,00 m D min = 3,00 m brak wody gruntowej w zasypce Opis podłoża: z [m] -3,00 z Piaski grube 0,00 0,50 Pospółki gliniaste 5,50 (n) (r) N nazwa gruntu h [m] nawodn ρ o γ f,min γ f,max φ u [ o (r) ] c u M 0 [kpa] M [kpa] r iona [t/m 3 ] [kpa] 1 Piaski grube 0,50 tak 0,70 0,90 1,10 30,30 0,

72 2 Pospółki gliniaste 5,00 tak 1,20 0,90 1,10 19,80 36, Kombinacje obciążeń obliczeniowych: N typ obc. N [kn] T B [kn] M B [knm] T L [kn] M L [knm] e [kpa] e [kpa/m] r 1 długotrwałe 1560,00 0,00 155,00 0,00 0,00 0,00 0,00 Materiały : Zasypka: ciężar objętościowy: 20,00 kn/m 3 współczynniki obciążenia: γ f,min = 0,90; γ f,max = 1,20 Beton: klasa betonu: C20/25 (B25) f cd = 13,33 MPa, f ctd = 1,00 MPa, E cm = 30,0 GPa ciężar objętościowy: 24,00 kn/m 3 współczynniki obciążenia: γ f,min = 0,90; γ f,max = 1,10 Zbrojenie: klasa stali: A-IIIN (RB500W) f yk = 500 MPa, f yd = 420 MPa, f tk = 550 MPa otulina zbrojenia c nom = 85 mm Założenia obliczeniowe : Współczynniki korekcyjne oporu granicznego podłoża: - dla nośności pionowej m = 0,81 - dla stateczności fundamentu na przesunięcie m = 0,72 - dla stateczności na obrót m = 0,72 Współczynnik kształtu przy wpływie zagłębienia na nośność podłoża: β = 1,50 Współczynnik tarcia gruntu o podstawę fundamentu: f = 0,50 Współczynniki redukcji spójności: - przy sprawdzaniu przesunięcia: 0,50 - przy korekcie nachylenia wypadkowej obciążenia: 1,00 Czas trwania robót: do 1 roku (λ=0,00) Stosunek wartości obc. obliczeniowych N do wartości obc. charakterystycznych N k N/N k = 1,20 WYNIKI-PROJEKTOWANIE: WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B Nośność pionowa podłoża: Decyduje: kombinacja nr 1 Decyduje nośność w poziomie: z = 0,50 m Obliczeniowy opór graniczny podłoża Q fn = 8898,1 kn N r = 1954,7 kn < m Q fn = 7207,5 kn (27,12% ) Nośność (stateczność) podłoża z uwagi na przesunięcie poziome: Decyduje: kombinacja nr 1 Decyduje nośność w poziomie: posadowienia fundamentu Obliczeniowy opór graniczny podłoża Q ft = 922,4 kn T r = 0,0 kn < m Q ft = 664,1 kn (0,00% ) Stateczność fundamentu na obrót: Decyduje: kombinacja nr 1 Decyduje moment wywracający M ob,2-3 = 155,00 knm, moment utrzymujący M ub,2-3 = 2121,54 knm M o = 155,00 knm < m M u = 1527,5 knm (10,15% ) Osiadanie: Decyduje: kombinacja nr 1 Osiadanie pierwotne s'= 0,55 cm, wtórne s''= 0,00 cm, całkowite s = 0,55 cm s = 0,55 cm < s dop = 2,00 cm (27,31% ) Naprężenia: 73

73 Nr typ σ 1 [kpa] σ 2 [kpa] σ 3 [kpa] σ 4 [kpa] C [m] C/C' a L [m] a P [m] 1 D 288,7 441,6 441,6 288, Nośność pionowa podłoża: w poziomie posadowienia w poziomie stropu warstwy najsłabszej Nr N [kn] Q fn [kn] m N [% ] z [m] N [kn] Q fn [kn] m N [% ] , ,4 0,15 18,7 0, ,7 8898,1 0,22 27,1 Nośność pozioma podłoża: w poziomie posadowienia w poziomie stropu warstwy najsłabszej Nr N [kn] T [kn] Q ft [kn] m T [% ] z [m] N [kn] T [kn] Q ft [kn] m T [% ] ,8 0,0 922,4 0,00 0,0 0, ,8 0,0 922,4 0,00 0,0 OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002 Nośność na przebicie: Decyduje: kombinacja nr 1 Pole powierzchni wielokąta A = 0,32 m 2 Siła przebijająca N Sd = (g+q) max A = 139,8 kn Nośność na przebicie N Rd = 646,0 kn N Sd = 139,8 kn < N Rd = 646,0 kn (21,63% ) Wymiarowanie zbrojenia: Wzdłuż boku B: Decyduje: kombinacja nr 1 Zbrojenie potrzebne A s = 13,15 cm 2 Przyjęto konstrukcyjnie 12 prętów φ12 mm o A s = 13,57 cm 2 Wzdłuż boku L: Decyduje: kombinacja nr 1 Zbrojenie potrzebne A s = 13,15 cm 2 Przyjęto konstrukcyjnie 12 prętów φ12 mm o A s = 13,57 cm 2 74

74 10,5 55 Nr2 12φ 12 co 19 l= x , Nr1 12φ 12 co 19 l= ,5 11x19 10, Zestawienie stali zbrojeniowej Średnica Długość Liczba RB500W Nr [mm] [cm] [szt.] φ , ,44 Długość wg średnic [m] 50,9 Masa 1mb pręta [kg/mb] 0,888 Masa wg średnic [kg] 45,2 Masa wg gatunku stali [kg] 46,0 Razem [kg] Obliczenia ściany oporowej Obciążenie naziomu przyjęto p nk = 10,0 kn/m 2 p n = 1,2*10,0 = 12,0 kn/m 2 Do obliczeń przyjęto jako grunt zasypowy grunt sypki o ciężarze objętościowym γ = 20,0 kn/m 2 i kącie tarcia wewnętrznego Φ= 30 0, K = [tg( /2)] 2 = 0,33 Zastępcza wysokość h z = 10,0/20,0 = 0,50 m 75

75 Parcie na poziomie terenu p 1k = 20,0*0,5*0,33 = 3,3 kn/m 2 p1 = 1,2*3,3 = 3,96 kn/m 2 4,00 kn/m 2 Parcie u dołu ściany p 2k = 20,0*(0,5 + 3,7)*0,33 = 27,72 kn/m 2 p 2 = 1,2*27,72 = 33,26 kn/m 2 76

76 77

77 78
