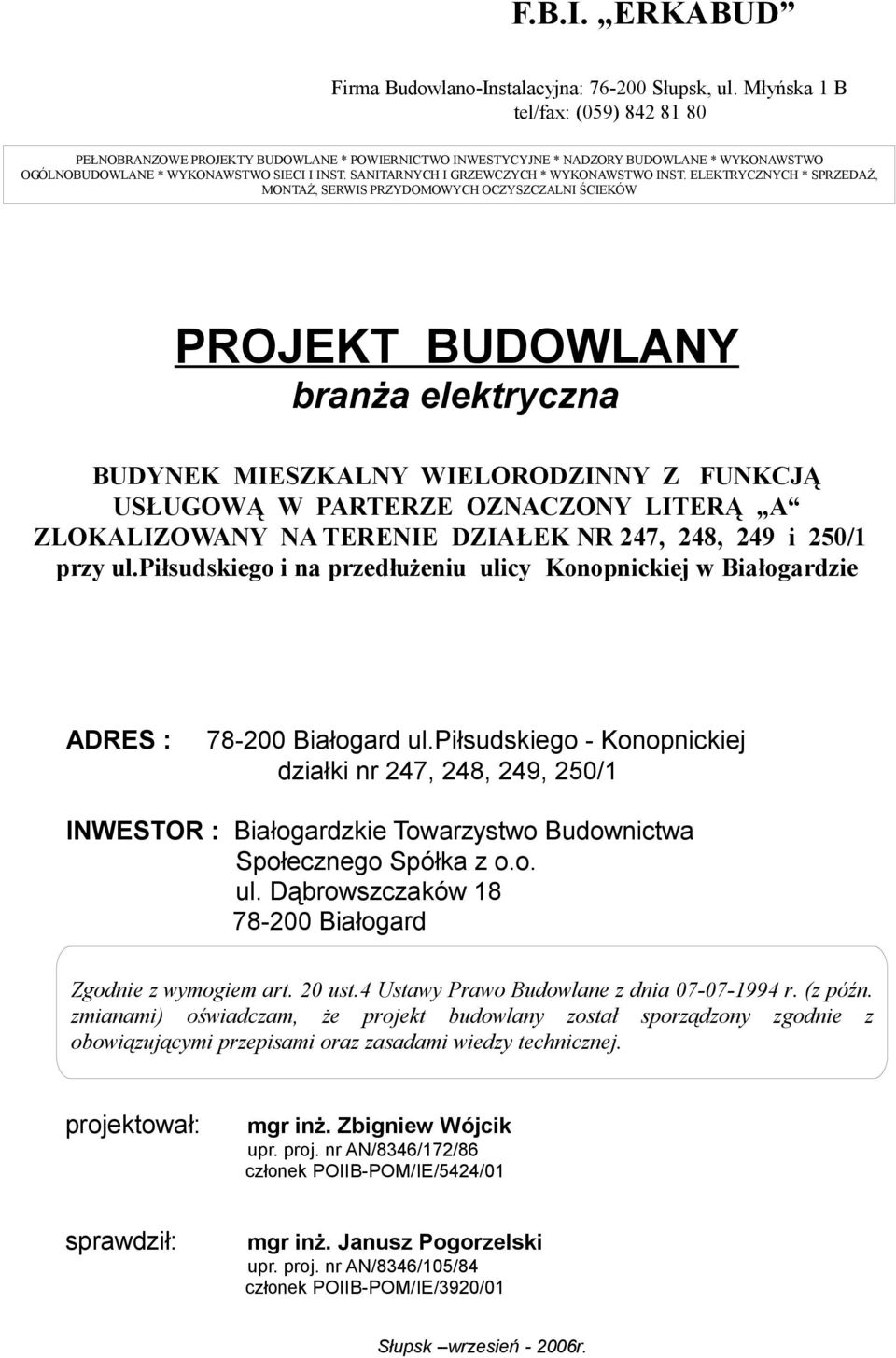

1 F.B.I. ERKABUD Firma Budowlano-Instalacyjna: Słupsk, ul. Młyńska 1 B tel/fax: (059) PEŁNOBRANZOWE PROJEKTY BUDOWLANE * POWIERNICTWO INWESTYCYJNE * NADZORY BUDOWLANE * WYKONAWSTWO OGÓLNOBUDOWLANE * WYKONAWSTWO SIECI I INST. SANITARNYCH I GRZEWCZYCH * WYKONAWSTWO INST. ELEKTRYCZNYCH * SPRZEDAŻ, MONTAŻ, SERWIS PRZYDOMOWYCH OCZYSZCZALNI ŚCIEKÓW PROJEKT BUDOWLANY branża elektryczna BUDYNEK MIESZKALNY WIELORODZINNY Z FUNKCJĄ USŁUGOWĄ W PARTERZE OZNACZONY LITERĄ A ZLOKALIZOWANY NA TERENIE DZIAŁEK NR 247, 248, 249 i 250/1 przy ul.piłsudskiego i na przedłużeniu ulicy Konopnickiej w Białogardzie ADRES : Białogard ul.piłsudskiego - Konopnickiej działki nr 247, 248, 249, 250/1 INWESTOR : Białogardzkie Towarzystwo Budownictwa Społecznego Spółka z o.o. ul. Dąbrowszczaków Białogard Zgodnie z wymogiem art. 20 ust.4 Ustawy Prawo Budowlane z dnia r. (z późn. zmianami) oświadczam, że projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. projektował: mgr inż. Zbigniew Wójcik upr. proj. nr AN/8346/172/86 członek POIIB-POM/IE/5424/01 sprawdził: mgr inż. Janusz Pogorzelski upr. proj. nr AN/8346/105/84 członek POIIB-POM/IE/3920/01 Słupsk wrzesień r.

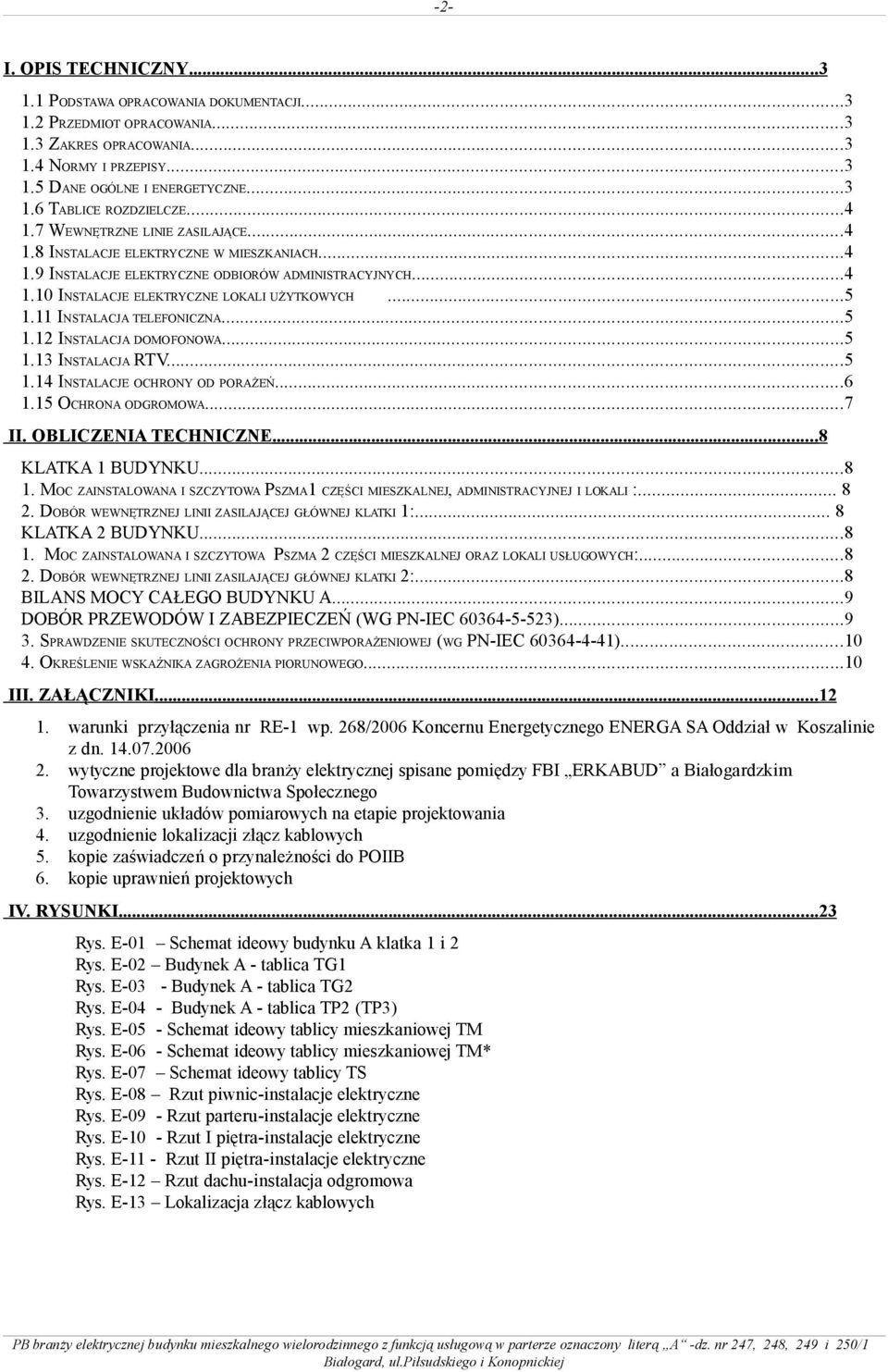

2 -2- I. OPIS TECHNICZNY PODSTAWA OPRACOWANIA DOKUMENTACJI PRZEDMIOT OPRACOWANIA ZAKRES OPRACOWANIA NORMY I PRZEPISY DANE OGÓLNE I ENERGETYCZNE TABLICE ROZDZIELCZE WEWNĘTRZNE LINIE ZASILAJĄCE INSTALACJE ELEKTRYCZNE W MIESZKANIACH INSTALACJE ELEKTRYCZNE ODBIORÓW ADMINISTRACYJNYCH INSTALACJE ELEKTRYCZNE LOKALI UŻYTKOWYCH INSTALACJA TELEFONICZNA INSTALACJA DOMOFONOWA INSTALACJA RTV INSTALACJE OCHRONY OD PORAŻEŃ OCHRONA ODGROMOWA...7 II. OBLICZENIA TECHNICZNE...8 KLATKA 1 BUDYNKU MOC ZAINSTALOWANA I SZCZYTOWA PSZMA1 CZĘŚCI MIESZKALNEJ, ADMINISTRACYJNEJ I LOKALI : DOBÓR WEWNĘTRZNEJ LINII ZASILAJĄCEJ GŁÓWNEJ KLATKI 1:... 8 KLATKA 2 BUDYNKU MOC ZAINSTALOWANA I SZCZYTOWA PSZMA 2 CZĘŚCI MIESZKALNEJ ORAZ LOKALI USŁUGOWYCH: DOBÓR WEWNĘTRZNEJ LINII ZASILAJĄCEJ GŁÓWNEJ KLATKI 2:...8 BILANS MOCY CAŁEGO BUDYNKU A...9 DOBÓR PRZEWODÓW I ZABEZPIECZEŃ (WG PN-IEC ) SPRAWDZENIE SKUTECZNOŚCI OCHRONY PRZECIWPORAŻENIOWEJ (WG PN-IEC ) OKREŚLENIE WSKAŹNIKA ZAGROŻENIA PIORUNOWEGO...10 III. ZAŁĄCZNIKI warunki przyłączenia nr RE-1 wp. 268/2006 Koncernu Energetycznego ENERGA SA Oddział w Koszalinie z dn wytyczne projektowe dla branży elektrycznej spisane pomiędzy FBI ERKABUD a Białogardzkim Towarzystwem Budownictwa Społecznego uzgodnienie układów pomiarowych na etapie projektowania uzgodnienie lokalizacji złącz kablowych kopie zaświadczeń o przynależności do POIIB kopie uprawnień projektowych IV. RYSUNKI...23 Rys. E-01 Schemat ideowy budynku A klatka 1 i 2 Rys. E-02 Budynek A - tablica TG1 Rys. E-03 - Budynek A - tablica TG2 Rys. E-04 - Budynek A - tablica TP2 (TP3) Rys. E-05 - Schemat ideowy tablicy mieszkaniowej TM Rys. E-06 - Schemat ideowy tablicy mieszkaniowej TM* Rys. E-07 Schemat ideowy tablicy TS Rys. E-08 Rzut piwnic-instalacje elektryczne Rys. E-09 - Rzut parteru-instalacje elektryczne Rys. E-10 - Rzut I piętra-instalacje elektryczne Rys. E-11 - Rzut II piętra-instalacje elektryczne Rys. E-12 Rzut dachu-instalacja odgromowa Rys. E-13 Lokalizacja złącz kablowych

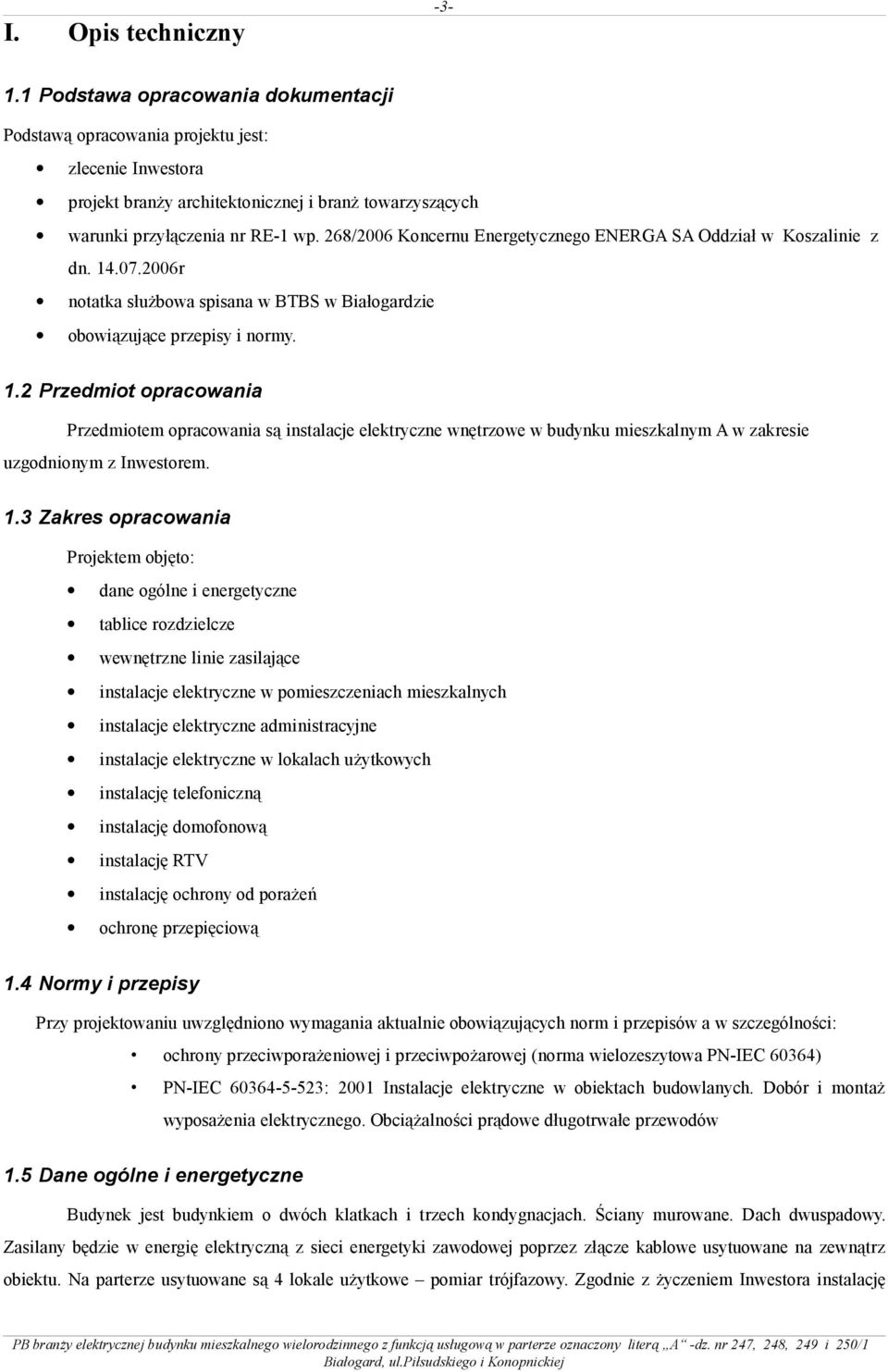

3 -3- I. Opis techniczny 1.1 Podstawa opracowania dokumentacji Podstawą opracowania projektu jest: zlecenie Inwestora projekt branży architektonicznej i branż towarzyszących warunki przyłączenia nr RE-1 wp. 268/2006 Koncernu Energetycznego ENERGA SA Oddział w Koszalinie z dn r notatka służbowa spisana w BTBS w Białogardzie obowiązujące przepisy i normy. 1.2 Przedmiot opracowania Przedmiotem opracowania są instalacje elektryczne wnętrzowe w budynku mieszkalnym A w zakresie uzgodnionym z Inwestorem. 1.3 Zakres opracowania Projektem objęto: dane ogólne i energetyczne tablice rozdzielcze wewnętrzne linie zasilające instalacje elektryczne w pomieszczeniach mieszkalnych instalacje elektryczne administracyjne instalacje elektryczne w lokalach użytkowych instalację telefoniczną instalację domofonową instalację RTV instalację ochrony od porażeń ochronę przepięciową 1.4 Normy i przepisy Przy projektowaniu uwzględniono wymagania aktualnie obowiązujących norm i przepisów a w szczególności: ochrony przeciwporażeniowej i przeciwpożarowej (norma wielozeszytowa PN-IEC 60364) PN-IEC : 2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalności prądowe długotrwałe przewodów 1.5 Dane ogólne i energetyczne Budynek jest budynkiem o dwóch klatkach i trzech kondygnacjach. Ściany murowane. Dach dwuspadowy. Zasilany będzie w energię elektryczną z sieci energetyki zawodowej poprzez złącze kablowe usytuowane na zewnątrz obiektu. Na parterze usytuowane są 4 lokale użytkowe pomiar trójfazowy. Zgodnie z życzeniem Inwestora instalację

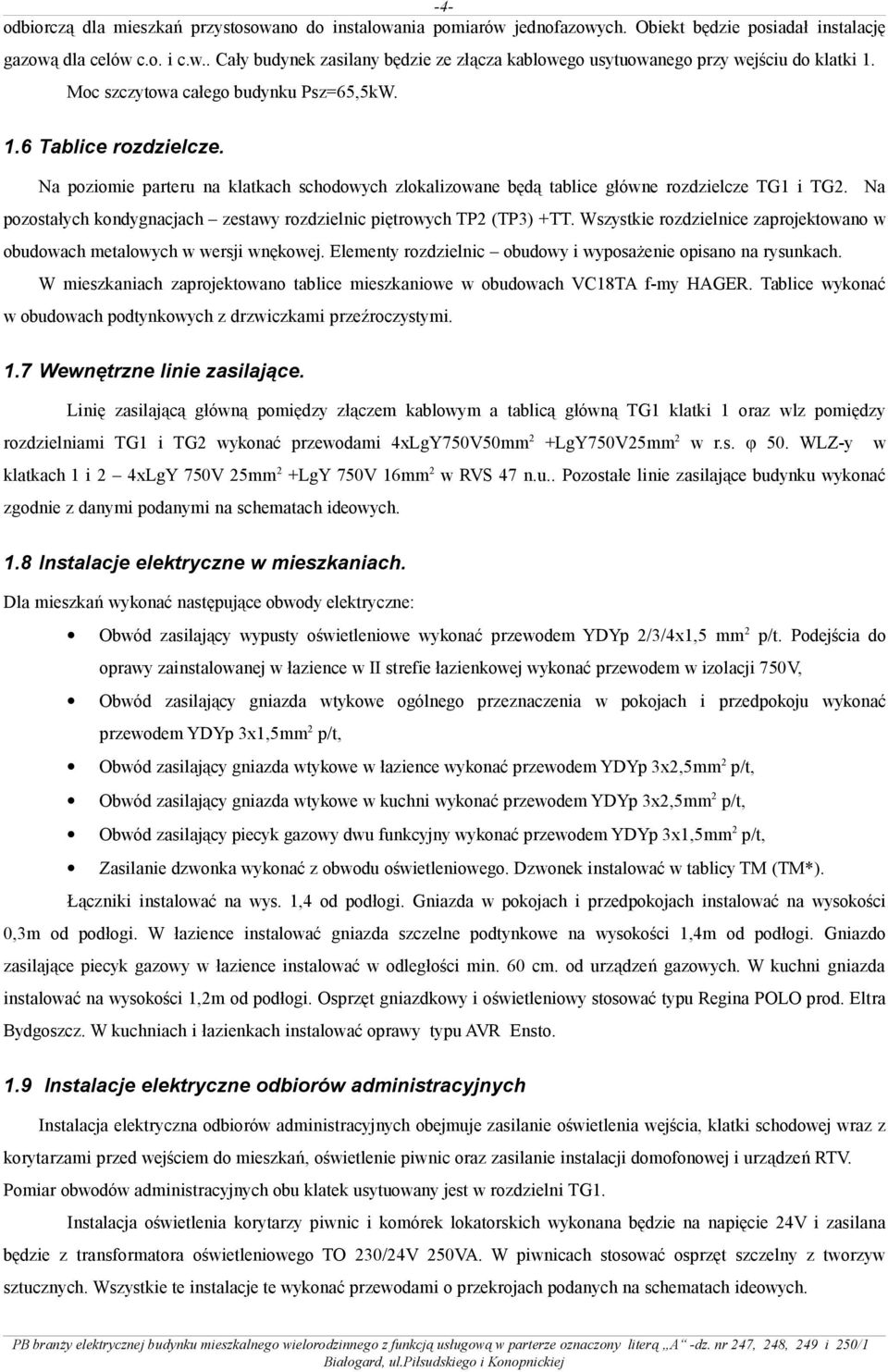

4 -4- odbiorczą dla mieszkań przystosowano do instalowania pomiarów jednofazowych. Obiekt będzie posiadał instalację gazową dla celów c.o. i c.w.. Cały budynek zasilany będzie ze złącza kablowego usytuowanego przy wejściu do klatki 1. Moc szczytowa całego budynku Psz=65,5kW. 1.6 Tablice rozdzielcze. Na poziomie parteru na klatkach schodowych zlokalizowane będą tablice główne rozdzielcze TG1 i TG2. Na pozostałych kondygnacjach zestawy rozdzielnic piętrowych TP2 (TP3) +TT. Wszystkie rozdzielnice zaprojektowano w obudowach metalowych w wersji wnękowej. Elementy rozdzielnic obudowy i wyposażenie opisano na rysunkach. W mieszkaniach zaprojektowano tablice mieszkaniowe w obudowach VC18TA f-my HAGER. Tablice wykonać w obudowach podtynkowych z drzwiczkami przeźroczystymi. 1.7 Wewnętrzne linie zasilające. Linię zasilającą główną pomiędzy złączem kablowym a tablicą główną TG1 klatki 1 oraz wlz pomiędzy rozdzielniami TG1 i TG2 wykonać przewodami 4xLgY750V50mm 2 +LgY750V25mm2 w r.s. φ 50. WLZ-y w klatkach 1 i 2 4xLgY 750V 25mm 2 +LgY 750V 16mm2 w RVS 47 n.u.. Pozostałe linie zasilające budynku wykonać zgodnie z danymi podanymi na schematach ideowych. 1.8 Instalacje elektryczne w mieszkaniach. Dla mieszkań wykonać następujące obwody elektryczne: Obwód zasilający wypusty oświetleniowe wykonać przewodem YDYp 2/3/4x1,5 mm 2 p/t. Podejścia do oprawy zainstalowanej w łazience w II strefie łazienkowej wykonać przewodem w izolacji 750V, Obwód zasilający gniazda wtykowe ogólnego przeznaczenia w pokojach i przedpokoju wykonać przewodem YDYp 3x1,5mm2 p/t, Obwód zasilający gniazda wtykowe w łazience wykonać przewodem YDYp 3x2,5mm2 p/t, Obwód zasilający gniazda wtykowe w kuchni wykonać przewodem YDYp 3x2,5mm2 p/t, Obwód zasilający piecyk gazowy dwu funkcyjny wykonać przewodem YDYp 3x1,5mm2 p/t, Zasilanie dzwonka wykonać z obwodu oświetleniowego. Dzwonek instalować w tablicy TM (TM*). Łączniki instalować na wys. 1,4 od podłogi. Gniazda w pokojach i przedpokojach instalować na wysokości 0,3m od podłogi. W łazience instalować gniazda szczelne podtynkowe na wysokości 1,4m od podłogi. Gniazdo zasilające piecyk gazowy w łazience instalować w odległości min. 60 cm. od urządzeń gazowych. W kuchni gniazda instalować na wysokości 1,2m od podłogi. Osprzęt gniazdkowy i oświetleniowy stosować typu Regina POLO prod. Eltra Bydgoszcz. W kuchniach i łazienkach instalować oprawy typu AVR Ensto. 1.9 Instalacje elektryczne odbiorów administracyjnych Instalacja elektryczna odbiorów administracyjnych obejmuje zasilanie oświetlenia wejścia, klatki schodowej wraz z korytarzami przed wejściem do mieszkań, oświetlenie piwnic oraz zasilanie instalacji domofonowej i urządzeń RTV. Pomiar obwodów administracyjnych obu klatek usytuowany jest w rozdzielni TG1. Instalacja oświetlenia korytarzy piwnic i komórek lokatorskich wykonana będzie na napięcie 24V i zasilana będzie z transformatora oświetleniowego TO 230/24V 250VA. W piwnicach stosować osprzęt szczelny z tworzyw sztucznych. Wszystkie te instalacje te wykonać przewodami o przekrojach podanych na schematach ideowych.

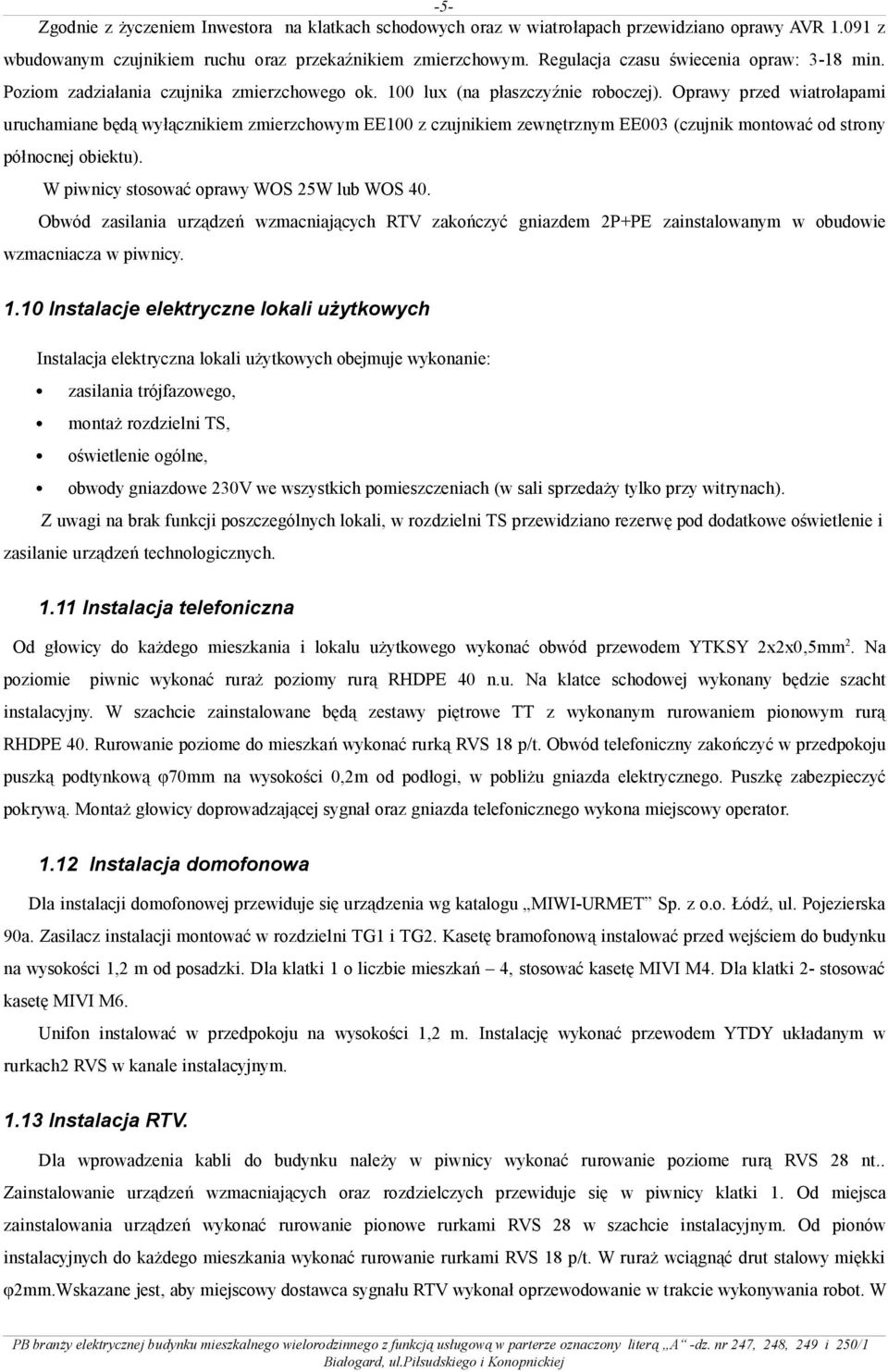

5 -5- Zgodnie z życzeniem Inwestora na klatkach schodowych oraz w wiatrołapach przewidziano oprawy AVR z wbudowanym czujnikiem ruchu oraz przekaźnikiem zmierzchowym. Regulacja czasu świecenia opraw: 3-18 min. Poziom zadziałania czujnika zmierzchowego ok. 100 lux (na płaszczyźnie roboczej). Oprawy przed wiatrołapami uruchamiane będą wyłącznikiem zmierzchowym EE100 z czujnikiem zewnętrznym EE003 (czujnik montować od strony północnej obiektu). W piwnicy stosować oprawy WOS 25W lub WOS 40. Obwód zasilania urządzeń wzmacniających RTV zakończyć gniazdem 2P+PE zainstalowanym w obudowie wzmacniacza w piwnicy Instalacje elektryczne lokali użytkowych Instalacja elektryczna lokali użytkowych obejmuje wykonanie: zasilania trójfazowego, montaż rozdzielni TS, oświetlenie ogólne, obwody gniazdowe 230V we wszystkich pomieszczeniach (w sali sprzedaży tylko przy witrynach). Z uwagi na brak funkcji poszczególnych lokali, w rozdzielni TS przewidziano rezerwę pod dodatkowe oświetlenie i zasilanie urządzeń technologicznych Instalacja telefoniczna Od głowicy do każdego mieszkania i lokalu użytkowego wykonać obwód przewodem YTKSY 2x2x0,5mm2. Na poziomie piwnic wykonać ruraż poziomy rurą RHDPE 40 n.u. Na klatce schodowej wykonany będzie szacht instalacyjny. W szachcie zainstalowane będą zestawy piętrowe TT z wykonanym rurowaniem pionowym rurą RHDPE 40. Rurowanie poziome do mieszkań wykonać rurką RVS 18 p/t. Obwód telefoniczny zakończyć w przedpokoju puszką podtynkową φ70mm na wysokości 0,2m od podłogi, w pobliżu gniazda elektrycznego. Puszkę zabezpieczyć pokrywą. Montaż głowicy doprowadzającej sygnał oraz gniazda telefonicznego wykona miejscowy operator Instalacja domofonowa Dla instalacji domofonowej przewiduje się urządzenia wg katalogu MIWI-URMET Sp. z o.o. Łódź, ul. Pojezierska 90a. Zasilacz instalacji montować w rozdzielni TG1 i TG2. Kasetę bramofonową instalować przed wejściem do budynku na wysokości 1,2 m od posadzki. Dla klatki 1 o liczbie mieszkań 4, stosować kasetę MIVI M4. Dla klatki 2- stosować kasetę MIVI M6. Unifon instalować w przedpokoju na wysokości 1,2 m. Instalację wykonać przewodem YTDY układanym w rurkach2 RVS w kanale instalacyjnym Instalacja RTV. Dla wprowadzenia kabli do budynku należy w piwnicy wykonać rurowanie poziome rurą RVS 28 nt.. Zainstalowanie urządzeń wzmacniających oraz rozdzielczych przewiduje się w piwnicy klatki 1. Od miejsca zainstalowania urządzeń wykonać rurowanie pionowe rurkami RVS 28 w szachcie instalacyjnym. Od pionów instalacyjnych do każdego mieszkania wykonać rurowanie rurkami RVS 18 p/t. W ruraż wciągnąć drut stalowy miękki φ2mm.wskazane jest, aby miejscowy dostawca sygnału RTV wykonał oprzewodowanie w trakcie wykonywania robot. W

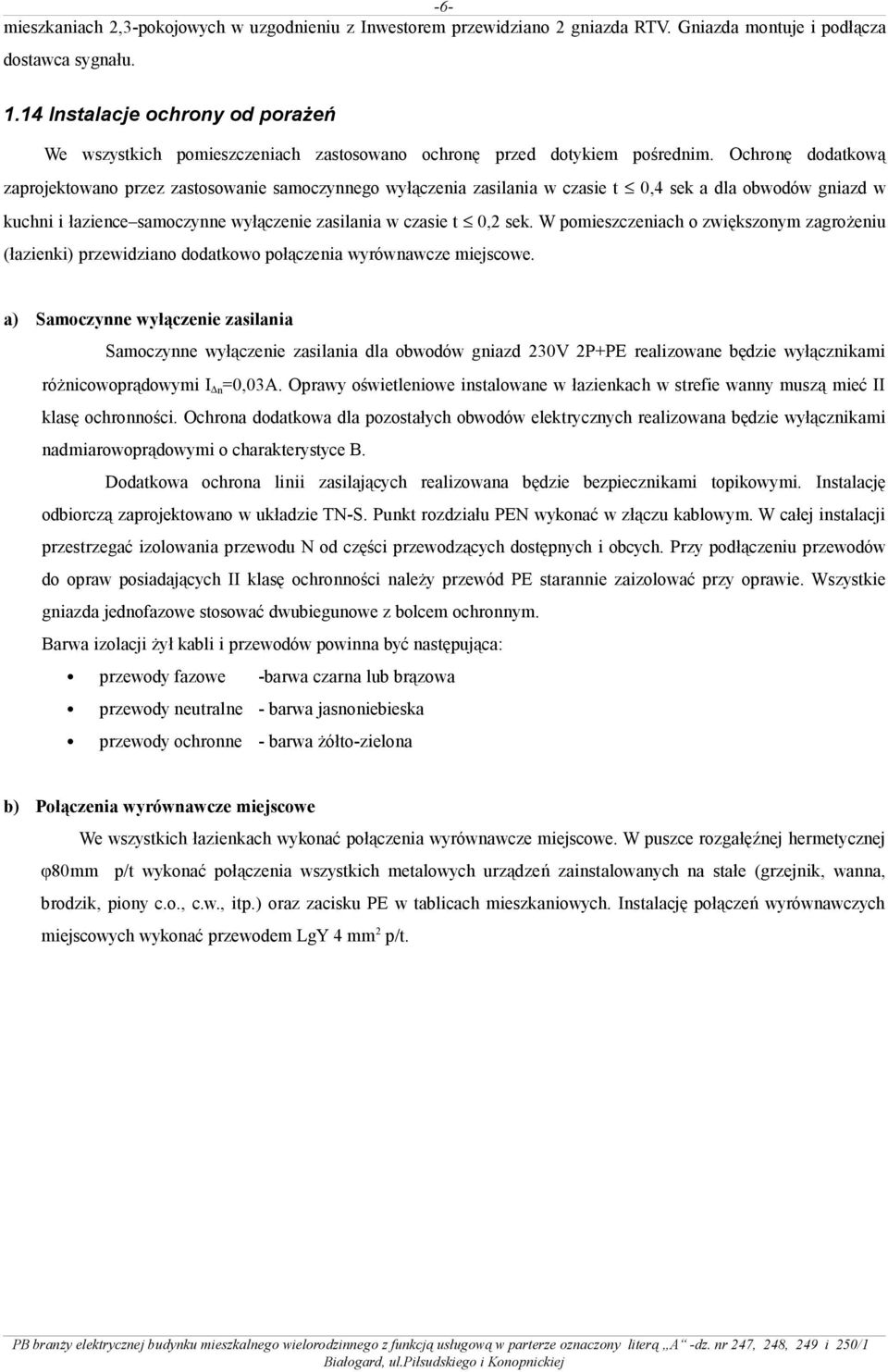

6 -6- mieszkaniach 2,3-pokojowych w uzgodnieniu z Inwestorem przewidziano 2 gniazda RTV. Gniazda montuje i podłącza dostawca sygnału Instalacje ochrony od porażeń We wszystkich pomieszczeniach zastosowano ochronę przed dotykiem pośrednim. Ochronę dodatkową zaprojektowano przez zastosowanie samoczynnego wyłączenia zasilania w czasie t 0,4 sek a dla obwodów gniazd w kuchni i łazience samoczynne wyłączenie zasilania w czasie t 0,2 sek. W pomieszczeniach o zwiększonym zagrożeniu (łazienki) przewidziano dodatkowo połączenia wyrównawcze miejscowe. a) Samoczynne wyłączenie zasilania Samoczynne wyłączenie zasilania dla obwodów gniazd 230V 2P+PE realizowane będzie wyłącznikami różnicowoprądowymi I n=0,03a. Oprawy oświetleniowe instalowane w łazienkach w strefie wanny muszą mieć II klasę ochronności. Ochrona dodatkowa dla pozostałych obwodów elektrycznych realizowana będzie wyłącznikami nadmiarowoprądowymi o charakterystyce B. Dodatkowa ochrona linii zasilających realizowana będzie bezpiecznikami topikowymi. Instalację odbiorczą zaprojektowano w układzie TN-S. Punkt rozdziału PEN wykonać w złączu kablowym. W całej instalacji przestrzegać izolowania przewodu N od części przewodzących dostępnych i obcych. Przy podłączeniu przewodów do opraw posiadających II klasę ochronności należy przewód PE starannie zaizolować przy oprawie. Wszystkie gniazda jednofazowe stosować dwubiegunowe z bolcem ochronnym. Barwa izolacji żył kabli i przewodów powinna być następująca: przewody fazowe przewody neutralne - barwa jasnoniebieska przewody ochronne - barwa żółto-zielona -barwa czarna lub brązowa b) Połączenia wyrównawcze miejscowe We wszystkich łazienkach wykonać połączenia wyrównawcze miejscowe. W puszce rozgałęźnej hermetycznej φ80mm p/t wykonać połączenia wszystkich metalowych urządzeń zainstalowanych na stałe (grzejnik, wanna, brodzik, piony c.o., c.w., itp.) oraz zacisku PE w tablicach mieszkaniowych. Instalację połączeń wyrównawczych miejscowych wykonać przewodem LgY 4 mm2 p/t.

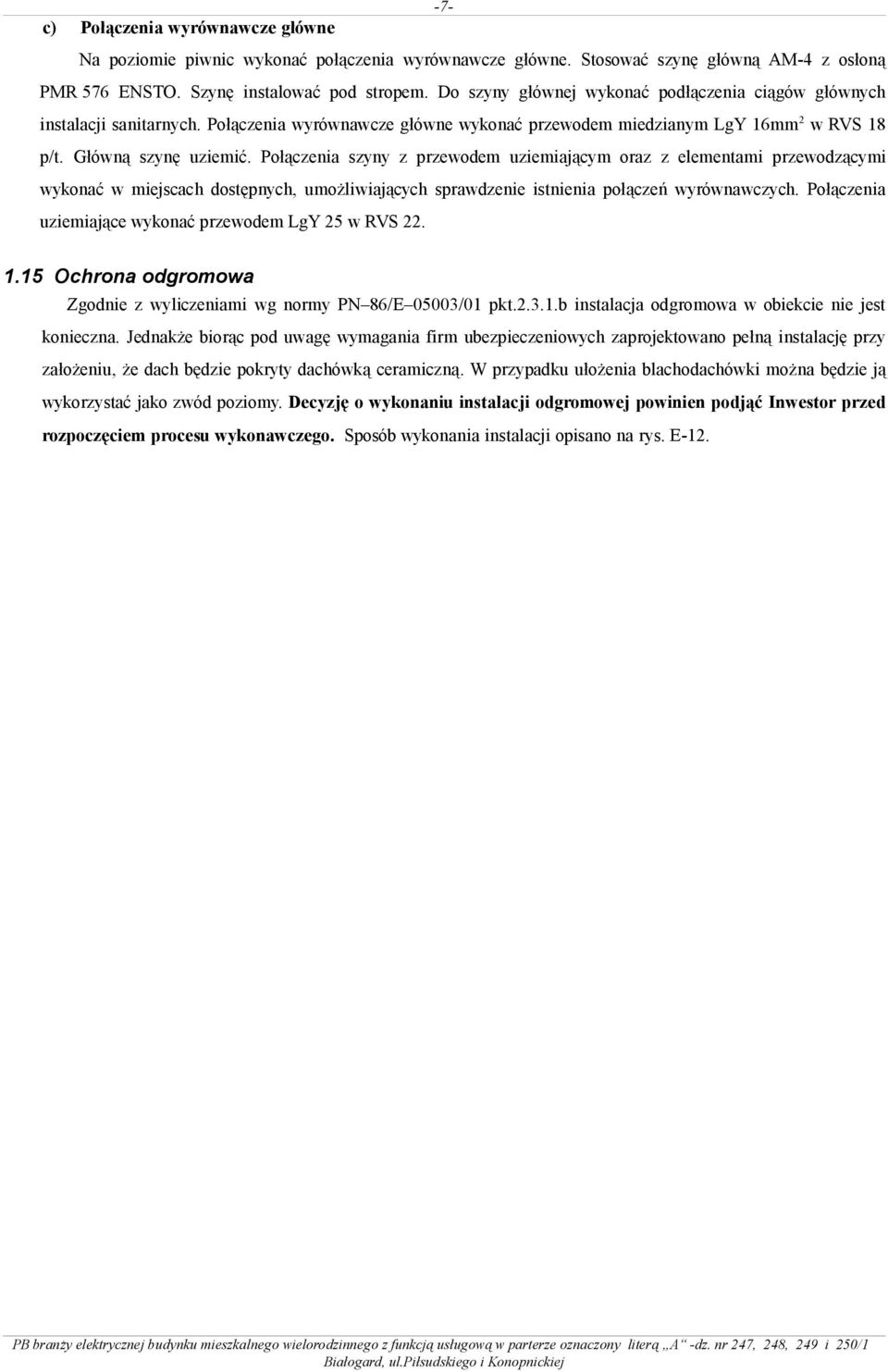

7 -7- c) Połączenia wyrównawcze główne Na poziomie piwnic wykonać połączenia wyrównawcze główne. Stosować szynę główną AM-4 z osłoną PMR 576 ENSTO. Szynę instalować pod stropem. Do szyny głównej wykonać podłączenia ciągów głównych instalacji sanitarnych. Połączenia wyrównawcze główne wykonać przewodem miedzianym LgY 16mm 2 w RVS 18 p/t. Główną szynę uziemić. Połączenia szyny z przewodem uziemiającym oraz z elementami przewodzącymi wykonać w miejscach dostępnych, umożliwiających sprawdzenie istnienia połączeń wyrównawczych. Połączenia uziemiające wykonać przewodem LgY 25 w RVS Ochrona odgromowa Zgodnie z wyliczeniami wg normy PN 86/E 05003/01 pkt b instalacja odgromowa w obiekcie nie jest konieczna. Jednakże biorąc pod uwagę wymagania firm ubezpieczeniowych zaprojektowano pełną instalację przy założeniu, że dach będzie pokryty dachówką ceramiczną. W przypadku ułożenia blachodachówki można będzie ją wykorzystać jako zwód poziomy. Decyzję o wykonaniu instalacji odgromowej powinien podjąć Inwestor przed rozpoczęciem procesu wykonawczego. Sposób wykonania instalacji opisano na rys. E-12.

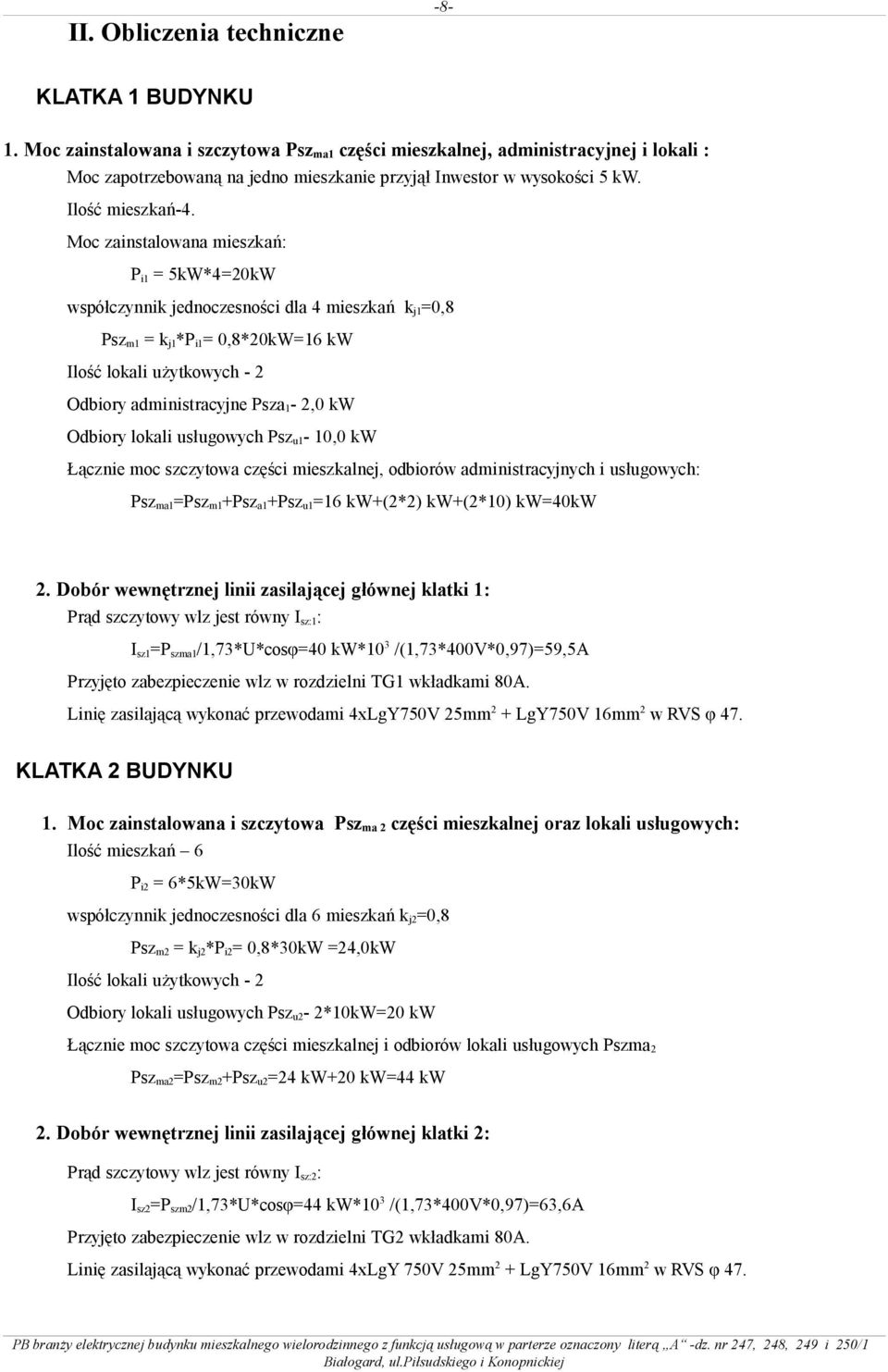

8 -8- II. Obliczenia techniczne KLATKA 1 BUDYNKU 1. Moc zainstalowana i szczytowa Pszma1 części mieszkalnej, administracyjnej i lokali : Moc zapotrzebowaną na jedno mieszkanie przyjął Inwestor w wysokości 5 kw. Ilość mieszkań-4. Moc zainstalowana mieszkań: Pi1 = 5kW*4=20kW współczynnik jednoczesności dla 4 mieszkań kj1=0,8 Pszm1 = kj1*pi1= 0,8*20kW=16 kw Ilość lokali użytkowych - 2 Odbiory administracyjne Psza1-2,0 kw Odbiory lokali usługowych Pszu1-10,0 kw Łącznie moc szczytowa części mieszkalnej, odbiorów administracyjnych i usługowych: Pszma1=Pszm1+Psza1+Pszu1=16 kw+(2*2) kw+(2*10) kw=40kw 2. Dobór wewnętrznej linii zasilającej głównej klatki 1: Prąd szczytowy wlz jest równy Isz:1: Isz1=Pszma1/1,73*U*cosφ=40 kw*103 /(1,73*400V*0,97)=59,5A Przyjęto zabezpieczenie wlz w rozdzielni TG1 wkładkami 80A. Linię zasilającą wykonać przewodami 4xLgY750V 25mm2 + LgY750V 16mm2 w RVS φ 47. KLATKA 2 BUDYNKU 1. Moc zainstalowana i szczytowa Pszma 2 części mieszkalnej oraz lokali usługowych: Ilość mieszkań 6 Pi2 = 6*5kW=30kW współczynnik jednoczesności dla 6 mieszkań kj2=0,8 Pszm2 = kj2*pi2= 0,8*30kW =24,0kW Ilość lokali użytkowych - 2 Odbiory lokali usługowych Pszu2-2*10kW=20 kw Łącznie moc szczytowa części mieszkalnej i odbiorów lokali usługowych Pszma2 Pszma2=Pszm2+Pszu2=24 kw+20 kw=44 kw 2. Dobór wewnętrznej linii zasilającej głównej klatki 2: Prąd szczytowy wlz jest równy Isz:2: Isz2=Pszm2/1,73*U*cosφ=44 kw*103 /(1,73*400V*0,97)=63,6A Przyjęto zabezpieczenie wlz w rozdzielni TG2 wkładkami 80A. Linię zasilającą wykonać przewodami 4xLgY 750V 25mm2 + LgY750V 16mm2 w RVS φ 47.

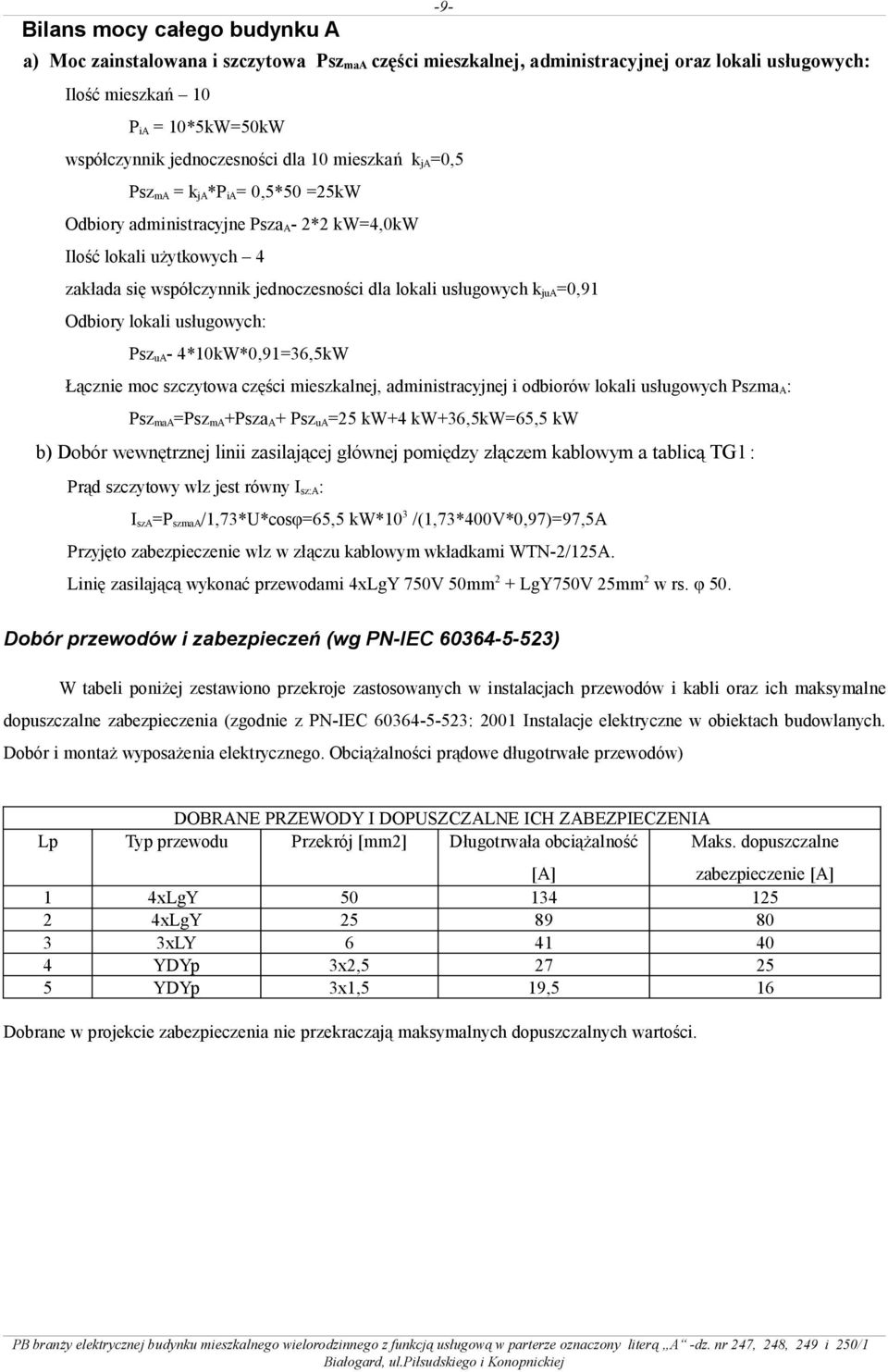

9 -9- Bilans mocy całego budynku A a) Moc zainstalowana i szczytowa PszmaA części mieszkalnej, administracyjnej oraz lokali usługowych: Ilość mieszkań 10 PiA = 10*5kW=50kW współczynnik jednoczesności dla 10 mieszkań kja=0,5 PszmA = kja*pia= 0,5*50 =25kW Odbiory administracyjne PszaA- 2*2 kw=4,0kw Ilość lokali użytkowych 4 zakłada się współczynnik jednoczesności dla lokali usługowych kjua=0,91 Odbiory lokali usługowych: PszuA- 4*10kW*0,91=36,5kW Łącznie moc szczytowa części mieszkalnej, administracyjnej i odbiorów lokali usługowych PszmaA: PszmaA=PszmA+PszaA+ PszuA=25 kw+4 kw+36,5kw=65,5 kw b) Dobór wewnętrznej linii zasilającej głównej pomiędzy złączem kablowym a tablicą TG1 : Prąd szczytowy wlz jest równy Isz:A: IszA=PszmaA/1,73*U*cosφ=65,5 kw*103 /(1,73*400V*0,97)=97,5A Przyjęto zabezpieczenie wlz w złączu kablowym wkładkami WTN-2/125A. Linię zasilającą wykonać przewodami 4xLgY 750V 50mm2 + LgY750V 25mm2 w rs. φ 50. Dobór przewodów i zabezpieczeń (wg PN-IEC ) W tabeli poniżej zestawiono przekroje zastosowanych w instalacjach przewodów i kabli oraz ich maksymalne dopuszczalne zabezpieczenia (zgodnie z PN-IEC : 2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalności prądowe długotrwałe przewodów) Lp DOBRANE PRZEWODY I DOPUSZCZALNE ICH ZABEZPIECZENIA Typ przewodu Przekrój [mm2] Długotrwała obciążalność Maks. dopuszczalne 4xLgY 4xLgY 3xLY YDYp YDYp x2,5 3x1,5 [A] ,5 zabezpieczenie [A] Dobrane w projekcie zabezpieczenia nie przekraczają maksymalnych dopuszczalnych wartości.

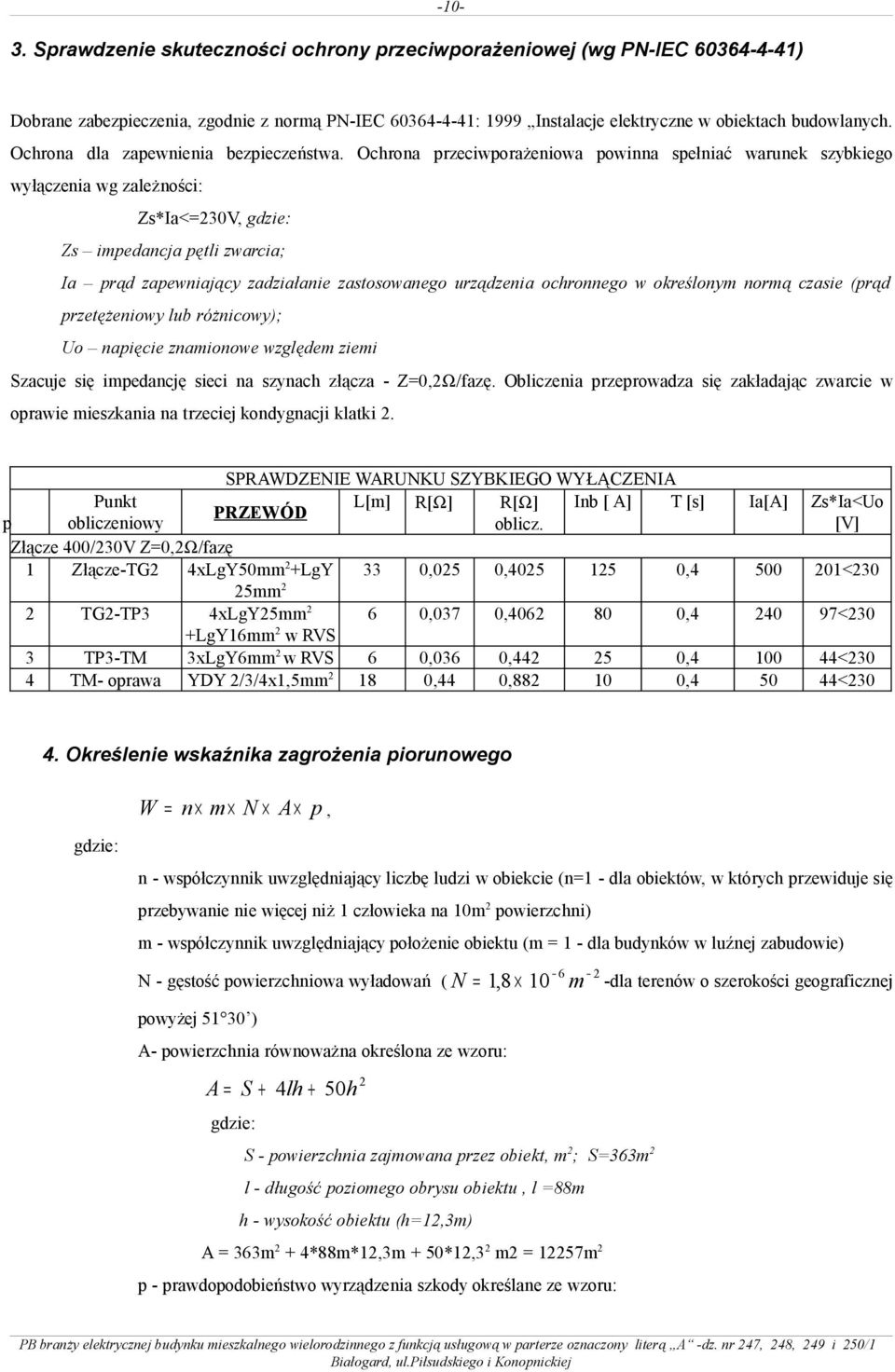

10 Sprawdzenie skuteczności ochrony przeciwporażeniowej (wg PN-IEC ) Dobrane zabezpieczenia, zgodnie z normą PN-IEC : 1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa powinna spełniać warunek szybkiego wyłączenia wg zależności: Zs*Ia<=230V, gdzie: Zs impedancja pętli zwarcia; Ia prąd zapewniający zadziałanie zastosowanego urządzenia ochronnego w określonym normą czasie (prąd przetężeniowy lub różnicowy); Uo napięcie znamionowe względem ziemi Szacuje się impedancję sieci na szynach złącza - Z=0,2Ω/fazę. Obliczenia przeprowadza się zakładając zwarcie w oprawie mieszkania na trzeciej kondygnacji klatki 2. SPRAWDZENIE WARUNKU SZYBKIEGO WYŁĄCZENIA Punkt L[m] R[Ω] Inb [ A] T [s] R[Ω] PRZEWÓD p obliczeniowy oblicz. Złącze 400/230V Z=0,2Ω/fazę 1 Złącze-TG2 4xLgY50mm2+LgY 33 0,025 0, ,4 25mm2 2 TG2-TP3 4xLgY25mm2 6 0,037 0, ,4 +LgY16mm2 w RVS 3 TP3-TM 3xLgY6mm2 w RVS 6 0,036 0, ,4 4 TM- oprawa YDY 2/3/4x1,5mm2 18 0,44 0, ,4 Ia[A] Zs*Ia<Uo [V] < < <230 44< Określenie wskaźnika zagrożenia piorunowego W = n m N A p, gdzie: n - współczynnik uwzględniający liczbę ludzi w obiekcie (n=1 - dla obiektów, w których przewiduje się przebywanie nie więcej niż 1 człowieka na 10m2 powierzchni) m - współczynnik uwzględniający położenie obiektu (m = 1 - dla budynków w luźnej zabudowie) N - gęstość powierzchniowa wyładowań ( N = 1, m 2 -dla terenów o szerokości geograficznej powyżej ) A- powierzchnia równoważna określona ze wzoru: A = S + 4lh + 50h 2 gdzie: S - powierzchnia zajmowana przez obiekt, m2; S=363m2 l - długość poziomego obrysu obiektu, l =88m h - wysokość obiektu (h=12,3m) A = 363m2 + 4*88m*12,3m + 50*12,32 m2 = 12257m2 p - prawdopodobieństwo wyrządzenia szkody określane ze wzoru:

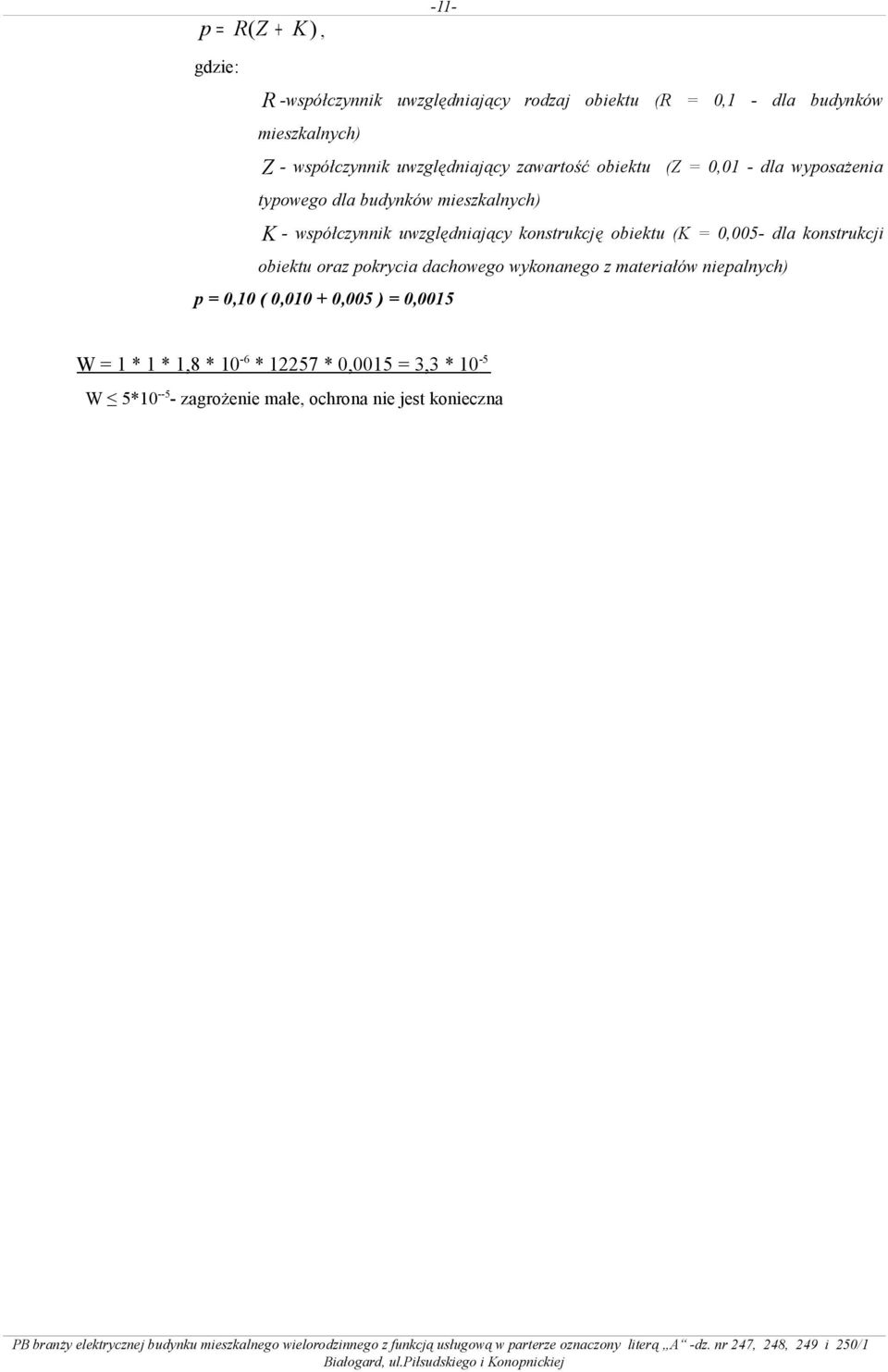

11 p = R( Z + K ), -11- gdzie: R -współczynnik uwzględniający rodzaj obiektu (R = 0,1 - dla budynków mieszkalnych) Z - współczynnik uwzględniający zawartość obiektu (Z = 0,01 - dla wyposażenia typowego dla budynków mieszkalnych) K - współczynnik uwzględniający konstrukcję obiektu (K = 0,005- dla konstrukcji obiektu oraz pokrycia dachowego wykonanego z materiałów niepalnych) p = 0,10 ( 0, ,005 ) = 0,0015 W = 1 * 1 * 1,8 * 10-6 * * 0,0015 = 3,3 * 10-5 W 5* zagrożenie małe, ochrona nie jest konieczna

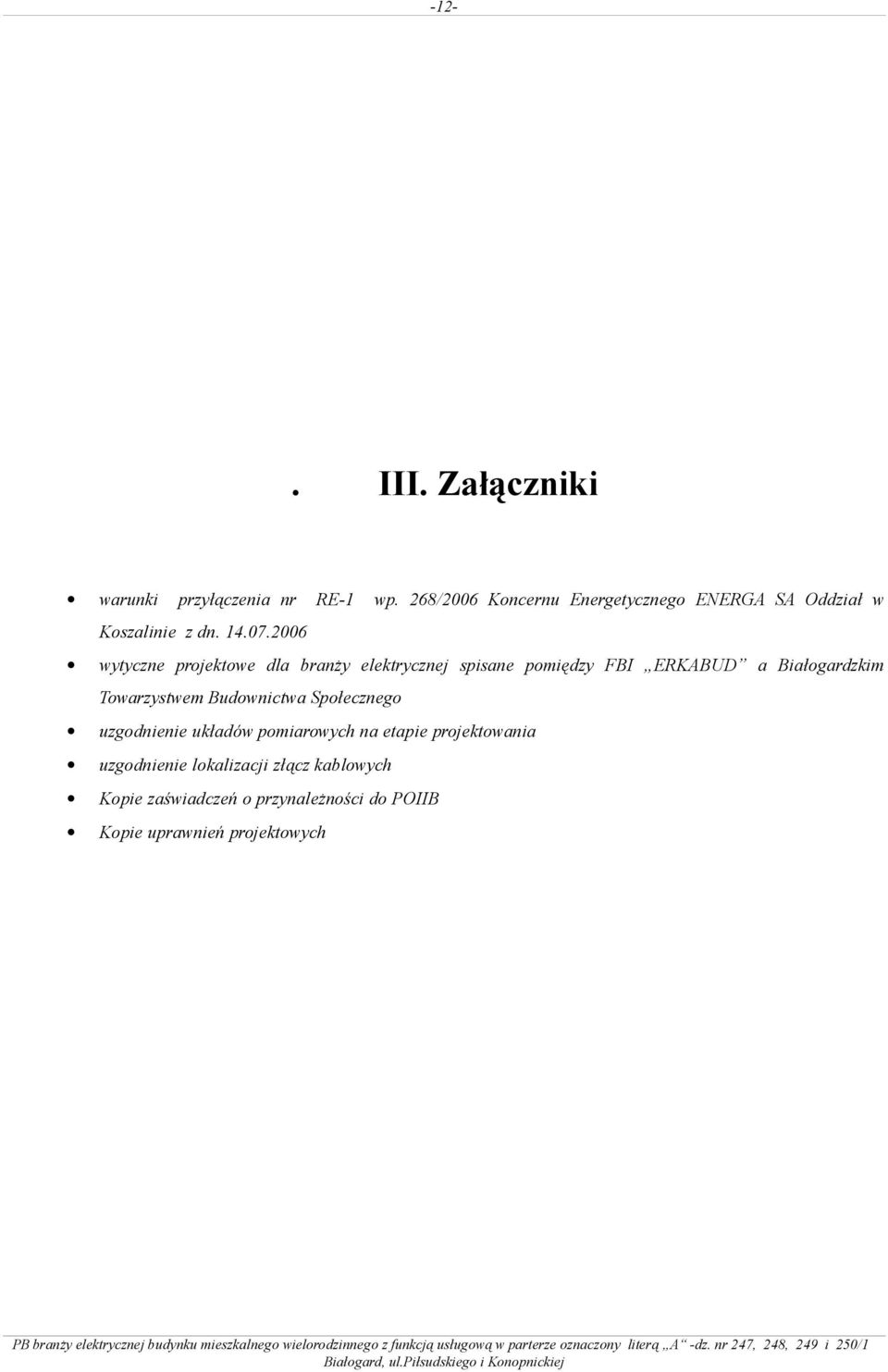

12 -12-. warunki przyłączenia nr III. Załączniki RE-1 wp. 268/2006 Koncernu Energetycznego ENERGA SA Oddział w Koszalinie z dn wytyczne projektowe dla branży elektrycznej spisane pomiędzy FBI ERKABUD a Białogardzkim Towarzystwem Budownictwa Społecznego uzgodnienie układów pomiarowych na etapie projektowania uzgodnienie lokalizacji złącz kablowych Kopie zaświadczeń o przynależności do POIIB Kopie uprawnień projektowych

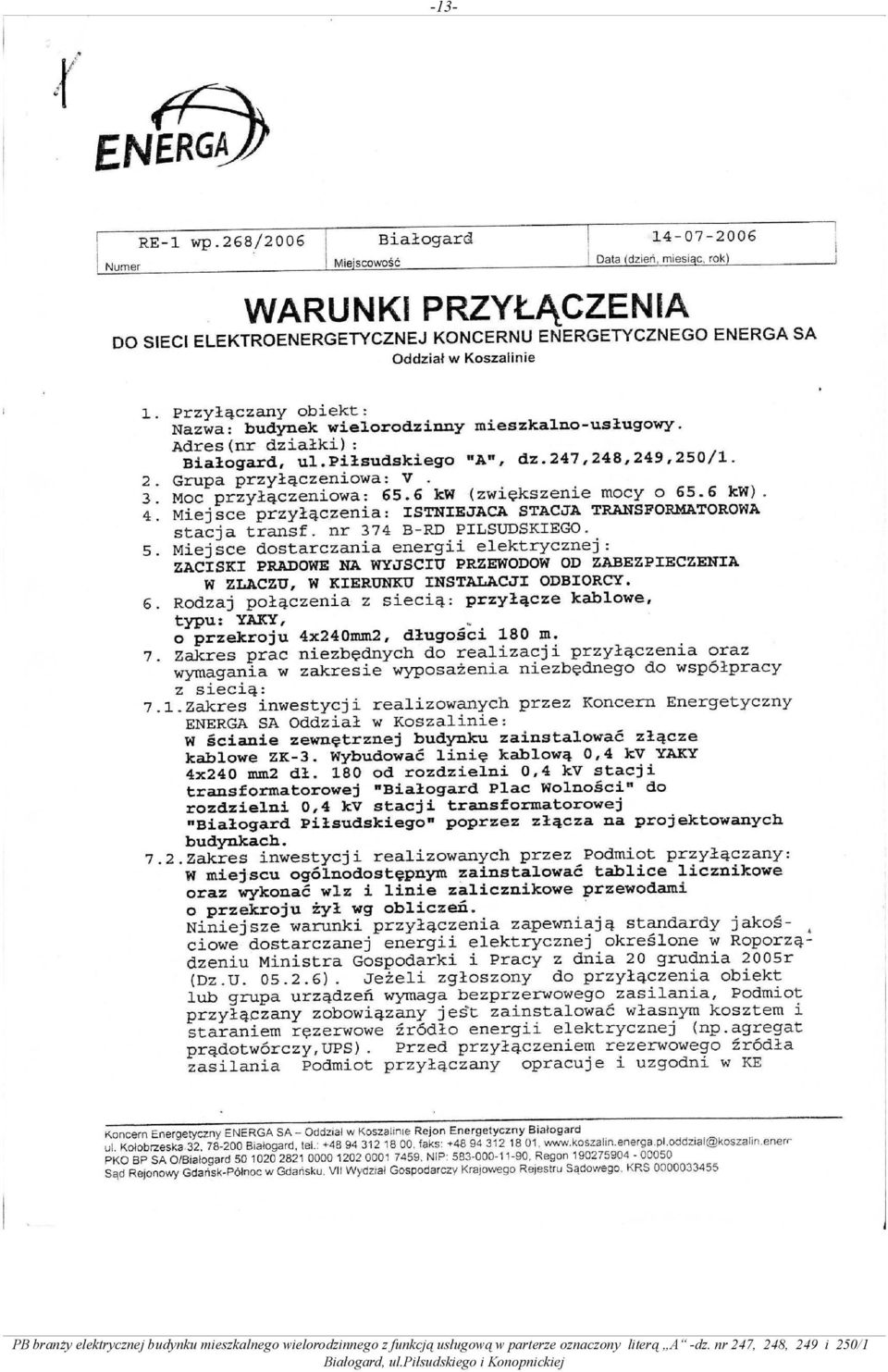

13 -13-

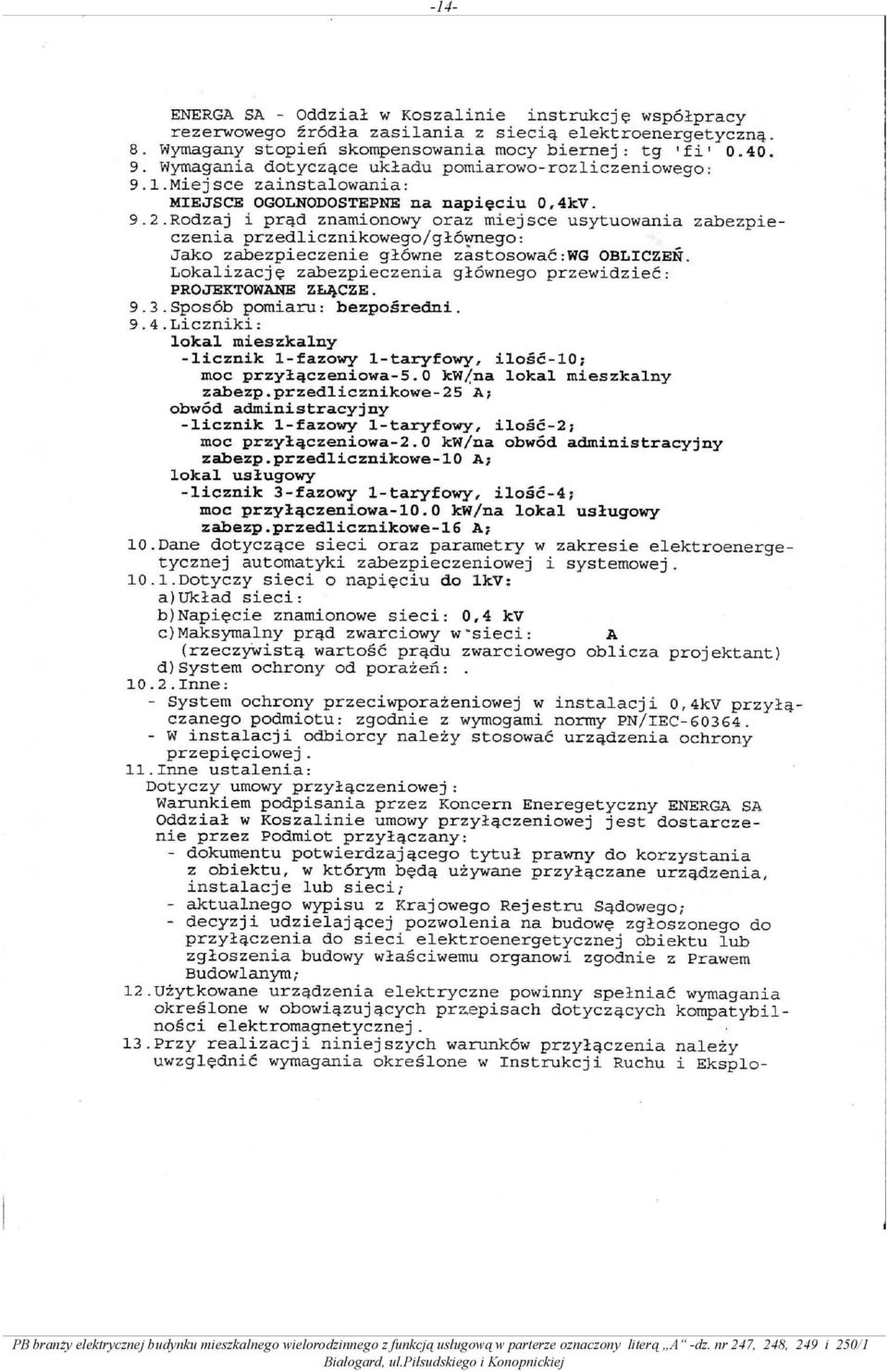

14 -14-

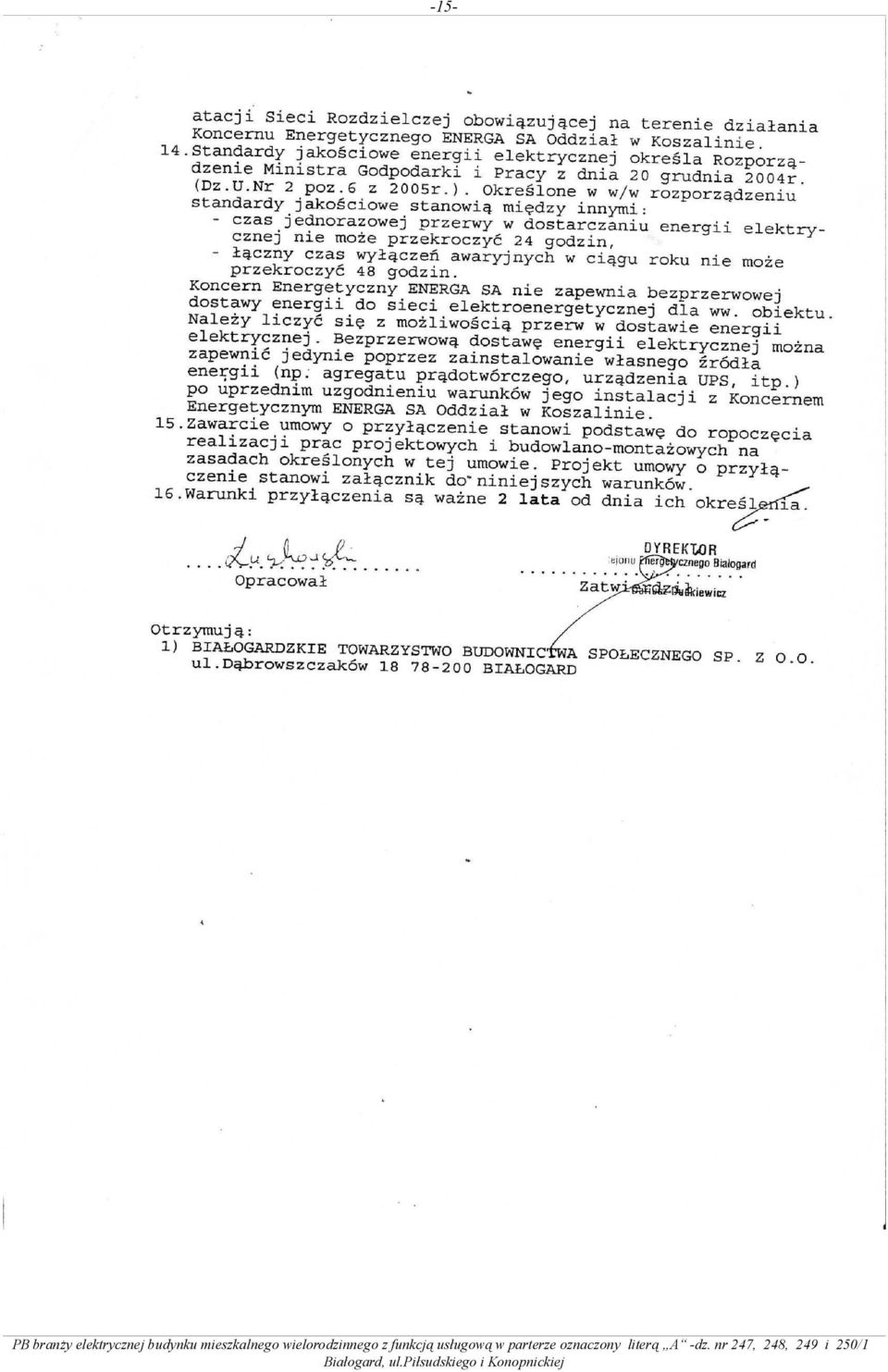

15 -15-

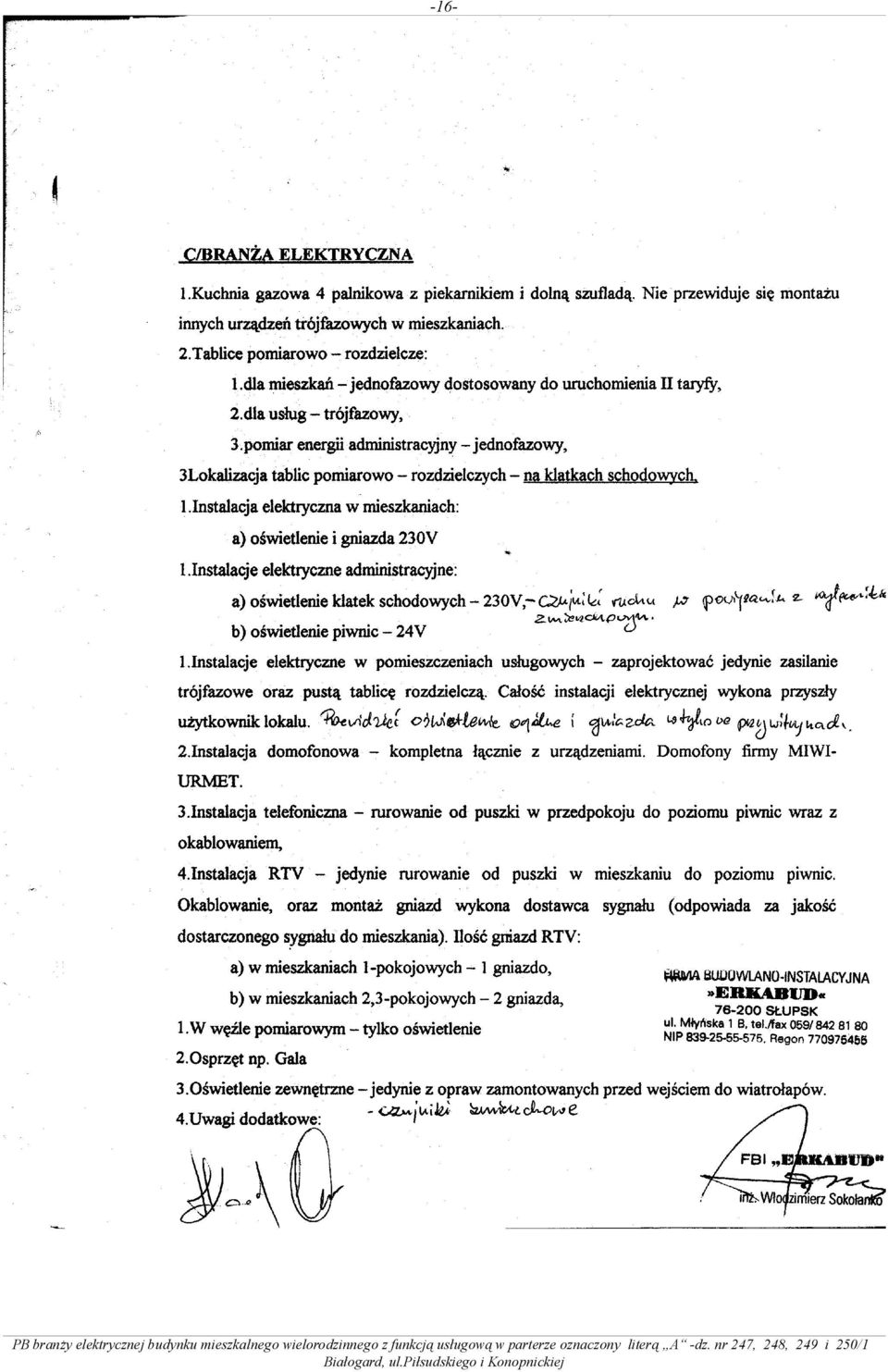

16 -16-

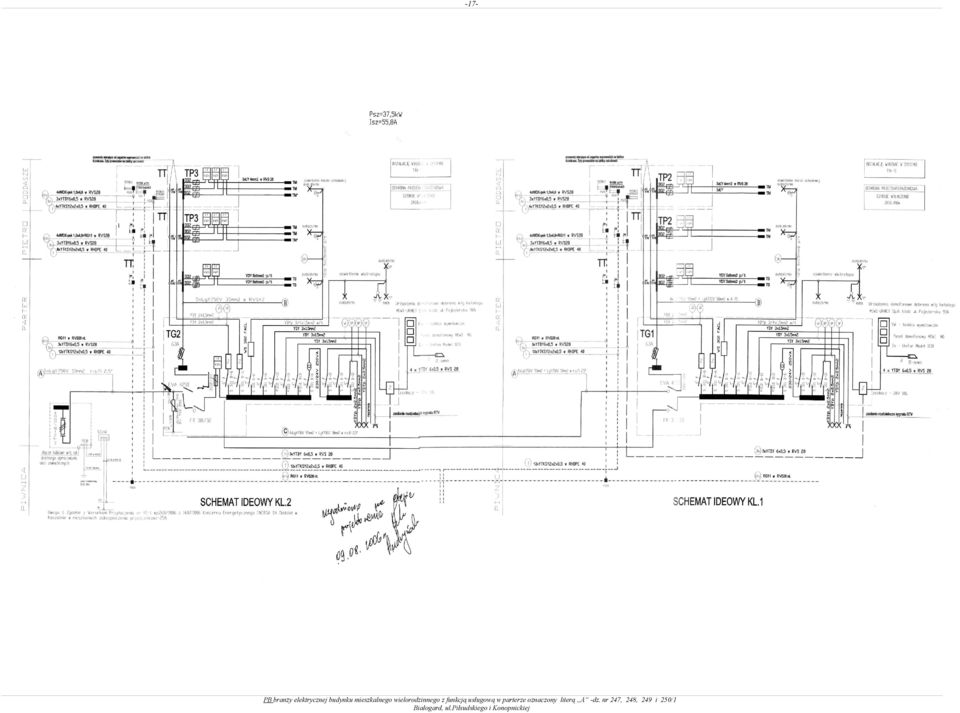

17 -17-

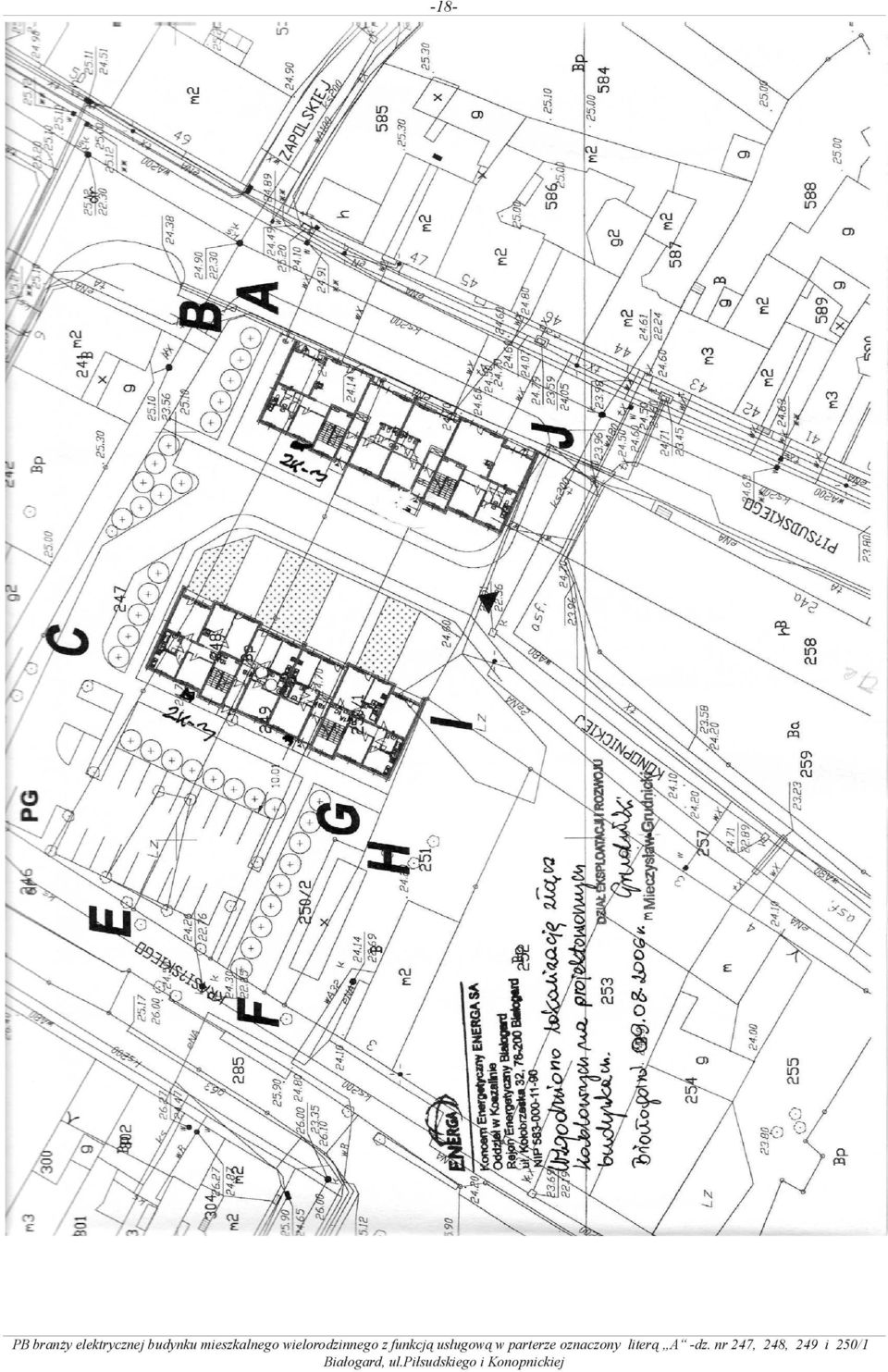

18 -18-

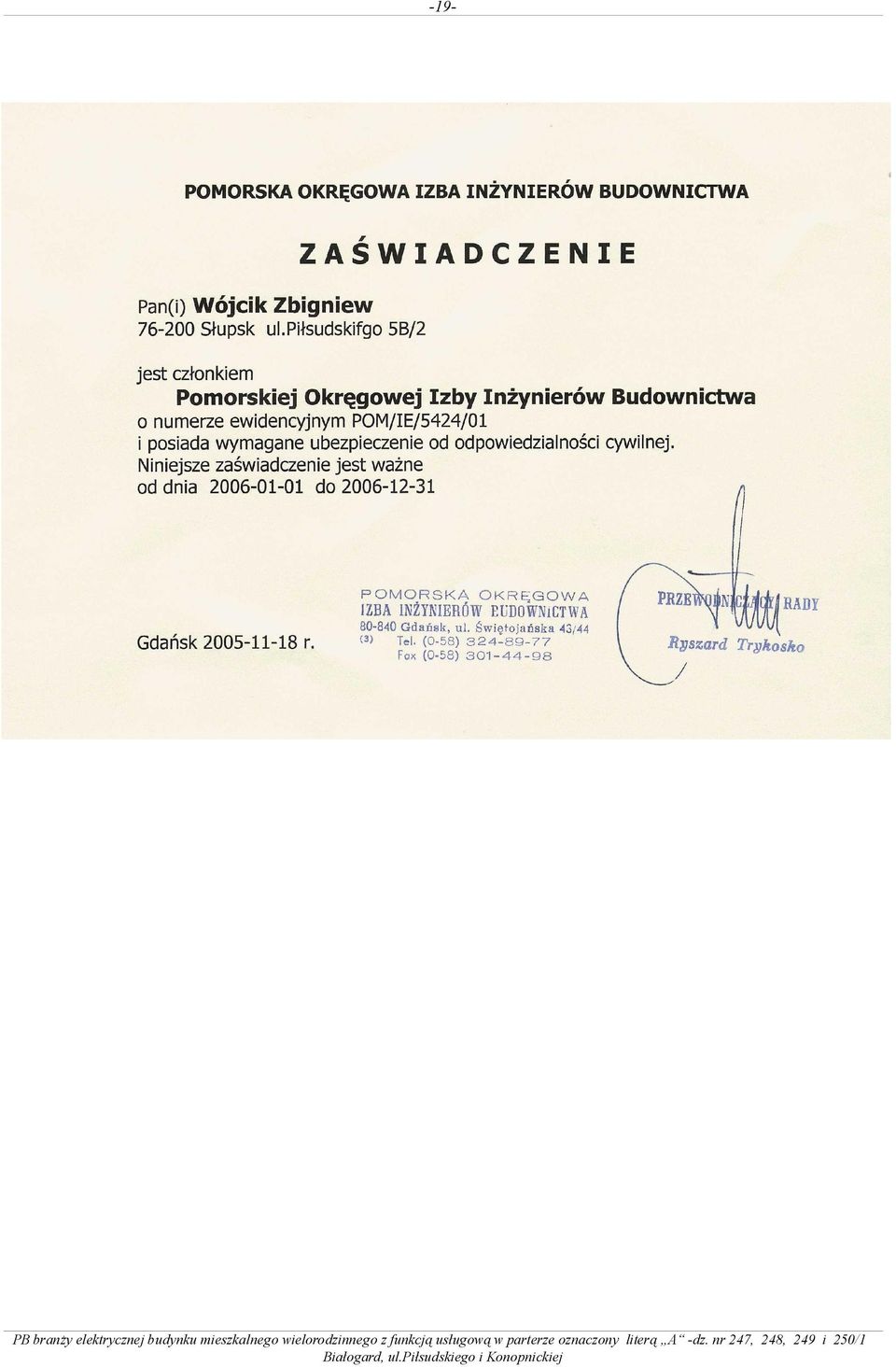

19 -19-

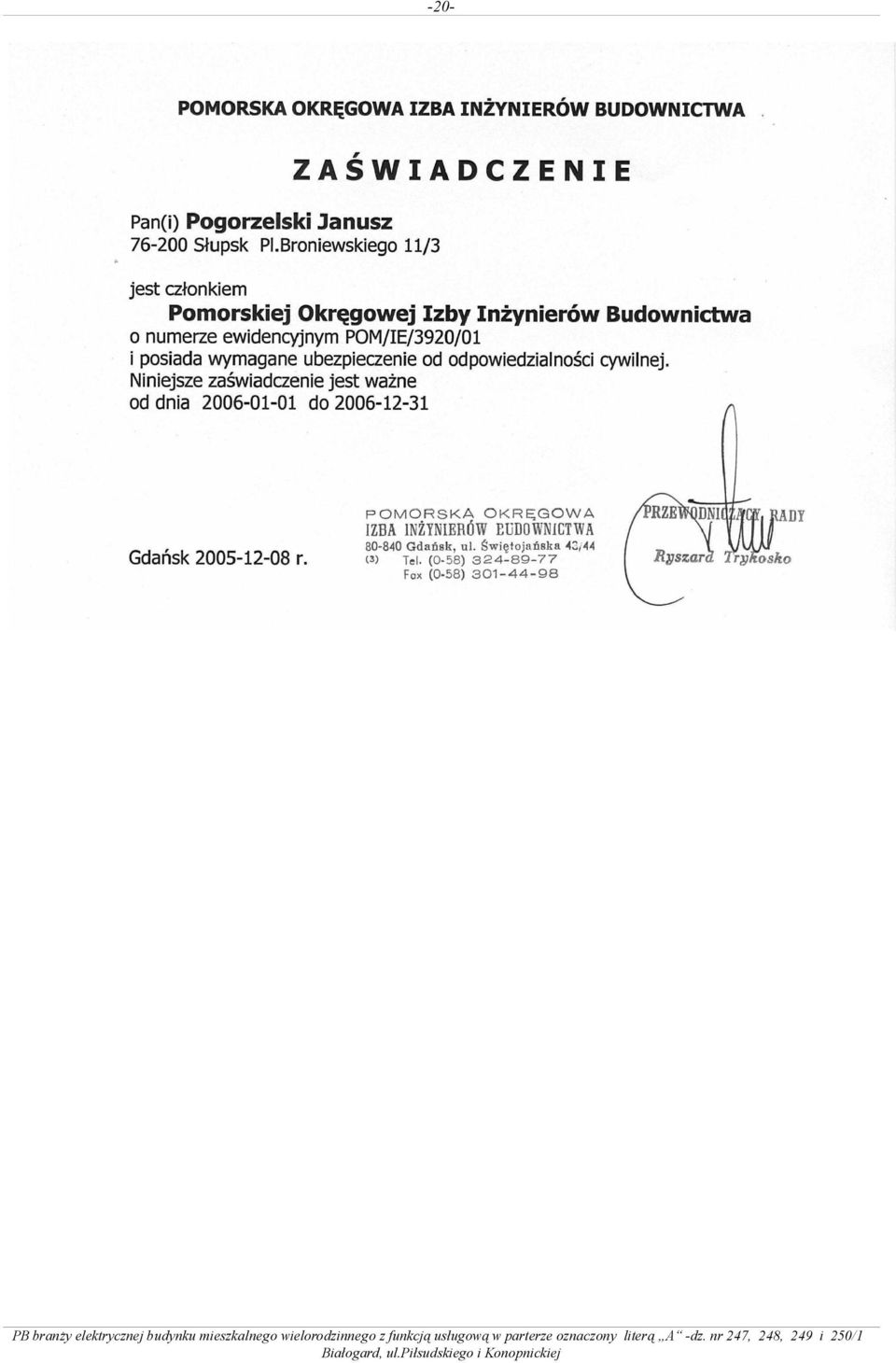

20 -20-

21 -21-

22 -22-

23 IV. Rysunki Rys. E-01 Schemat ideowy budynku A klatka 1 i 2 Rys. E-02 Budynek A - tablica TG1 Rys. E-03 - Budynek A - tablica TG2 Rys. E-04 - Budynek A - tablica TP2 (TP3) Rys. E-05 - Schemat ideowy tablicy mieszkaniowej TM Rys. E-06 - Schemat ideowy tablicy mieszkaniowej TM* Rys. E-07 Schemat ideowy tablicy TS Rys. E-08 Rzut piwnic-instalacje elektryczne Rys. E-09 - Rzut parteru-instalacje elektryczne Rys. E-10 - Rzut I piętra-instalacje elektryczne Rys. E-11 - Rzut II piętra-instalacje elektryczne Rys. E-12 Rzut dachu-instalacja odgromowa Rys. E-13 Lokalizacja złącz kablowych
