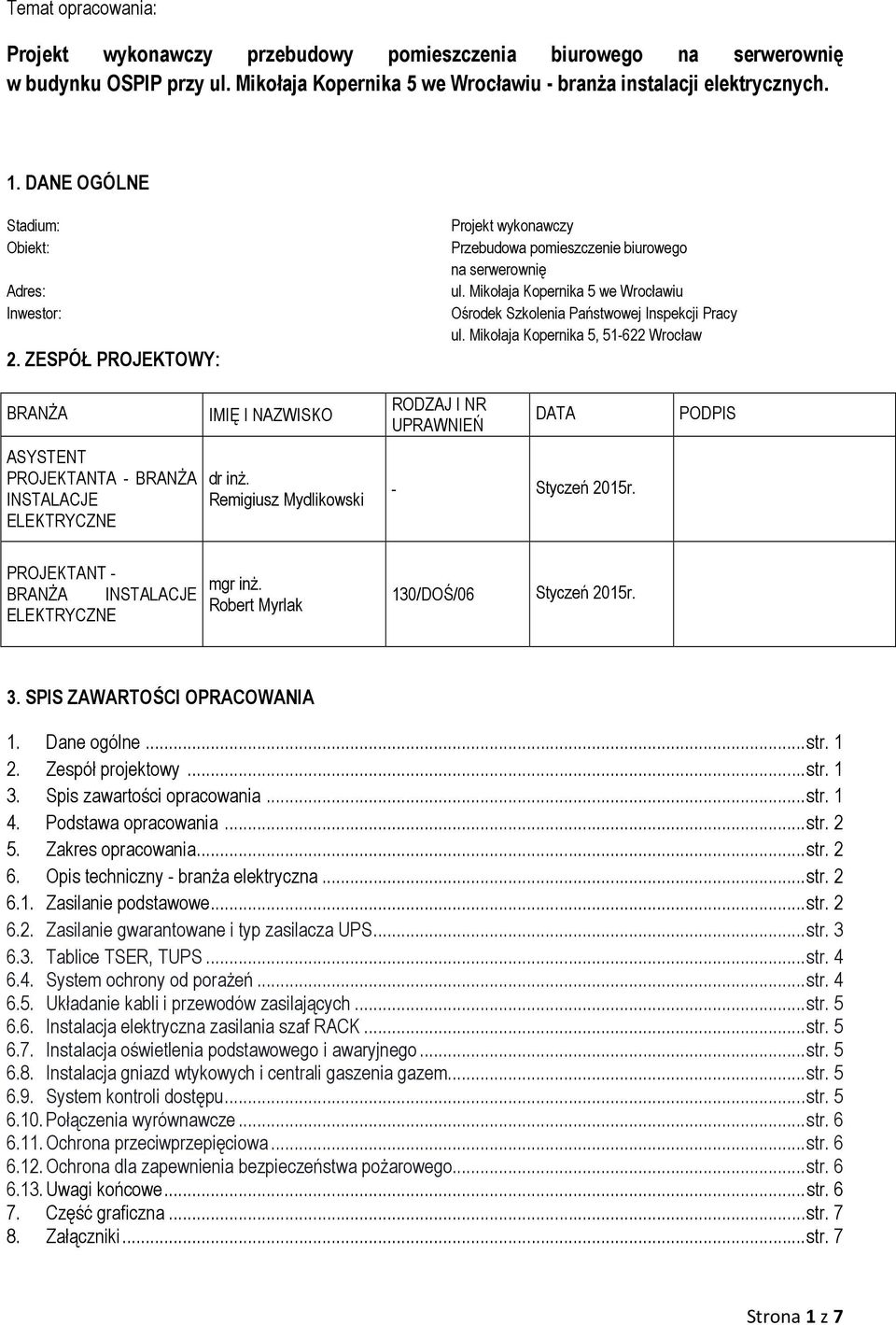

1 Temat opracowania: Projekt wykonawczy przebudowy pomieszczenia biurowego na serwerownię w budynku OSPIP przy ul. Mikołaja Kopernika 5 we Wrocławiu - branża instalacji elektrycznych. 1. DANE OGÓLNE Stadium: Obiekt: Adres: Inwestor: 2. ZESPÓŁ PROJEKTOWY: Projekt wykonawczy Przebudowa pomieszczenie biurowego na serwerownię ul. Mikołaja Kopernika 5 we Wrocławiu Ośrodek Szkolenia Państwowej Inspekcji Pracy ul. Mikołaja Kopernika 5, Wrocław BRANŻA ASYSTENT PROJEKTANTA - BRANŻA INSTALACJE ELEKTRYCZNE IMIĘ I NAZWISKO dr inż. Remigiusz Mydlikowski RODZAJ I NR UPRAWNIEŃ DATA - Styczeń 2015r. PODPIS PROJEKTANT - BRANŻA INSTALACJE ELEKTRYCZNE mgr inż. Robert Myrlak 130/DOŚ/06 Styczeń 2015r. 3. SPIS ZAWARTOŚCI OPRACOWANIA 1. Dane ogólne... str Zespół projektowy... str Spis zawartości opracowania... str Podstawa opracowania... str Zakres opracowania... str Opis techniczny - branża elektryczna... str Zasilanie podstawowe... str Zasilanie gwarantowane i typ zasilacza UPS... str Tablice TSER, TUPS... str System ochrony od porażeń... str Układanie kabli i przewodów zasilających... str Instalacja elektryczna zasilania szaf RACK... str Instalacja oświetlenia podstawowego i awaryjnego... str Instalacja gniazd wtykowych i centrali gaszenia gazem... str System kontroli dostępu... str Połączenia wyrównawcze... str Ochrona przeciwprzepięciowa... str Ochrona dla zapewnienia bezpieczeństwa pożarowego... str Uwagi końcowe... str Część graficzna... str Załączniki... str. 7 Strona 1 z 7

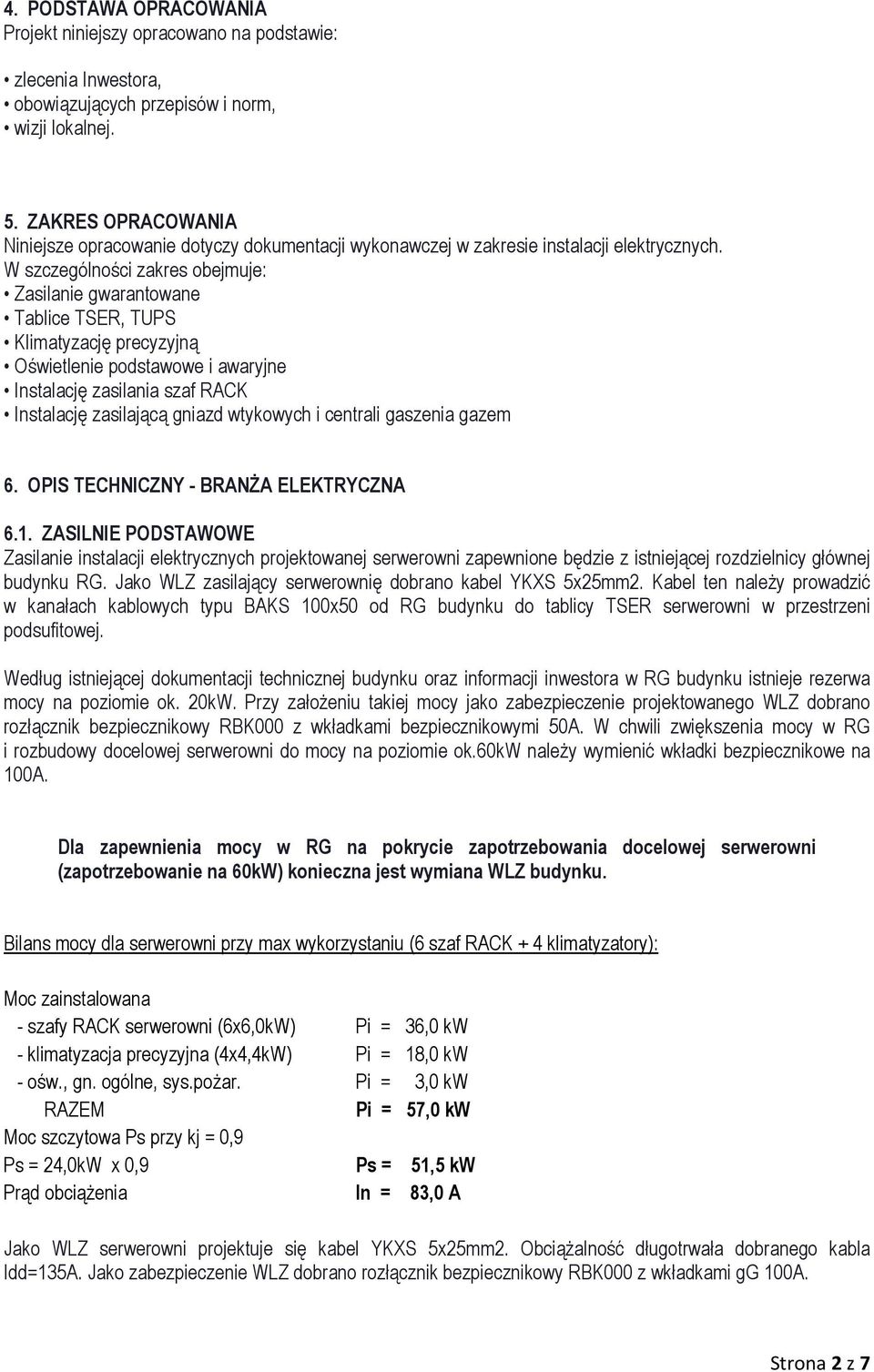

2 4. PODSTAWA OPRACOWANIA Projekt niniejszy opracowano na podstawie: zlecenia Inwestora, obowiązujących przepisów i norm, wizji lokalnej. 5. ZAKRES OPRACOWANIA Niniejsze opracowanie dotyczy dokumentacji wykonawczej w zakresie instalacji elektrycznych. W szczególności zakres obejmuje: Zasilanie gwarantowane Tablice TSER, TUPS Klimatyzację precyzyjną Oświetlenie podstawowe i awaryjne Instalację zasilania szaf RACK Instalację zasilającą gniazd wtykowych i centrali gaszenia gazem 6. OPIS TECHNICZNY - BRANŻA ELEKTRYCZNA 6.1. ZASILNIE PODSTAWOWE Zasilanie instalacji elektrycznych projektowanej serwerowni zapewnione będzie z istniejącej rozdzielnicy głównej budynku RG. Jako WLZ zasilający serwerownię dobrano kabel YKXS 5x25mm2. Kabel ten należy prowadzić w kanałach kablowych typu BAKS 100x50 od RG budynku do tablicy TSER serwerowni w przestrzeni podsufitowej. Według istniejącej dokumentacji technicznej budynku oraz informacji inwestora w RG budynku istnieje rezerwa mocy na poziomie ok. 20kW. Przy założeniu takiej mocy jako zabezpieczenie projektowanego WLZ dobrano rozłącznik bezpiecznikowy RBK000 z wkładkami bezpiecznikowymi 50A. W chwili zwiększenia mocy w RG i rozbudowy docelowej serwerowni do mocy na poziomie ok.60kw należy wymienić wkładki bezpiecznikowe na 100A. Dla zapewnienia mocy w RG na pokrycie zapotrzebowania docelowej serwerowni (zapotrzebowanie na 60kW) konieczna jest wymiana WLZ budynku. Bilans mocy dla serwerowni przy max wykorzystaniu (6 szaf RACK + 4 klimatyzatory): Moc zainstalowana - szafy RACK serwerowni (6x6,0kW) Pi = 36,0 kw - klimatyzacja precyzyjna (4x4,4kW) Pi = 18,0 kw - ośw., gn. ogólne, sys.pożar. Pi = 3,0 kw RAZEM Pi = 57,0 kw Moc szczytowa Ps przy kj = 0,9 Ps = 24,0kW x 0,9 Ps = 51,5 kw Prąd obciążenia In = 83,0 A Jako WLZ serwerowni projektuje się kabel YKXS 5x25mm2. Obciążalność długotrwała dobranego kabla Idd=135A. Jako zabezpieczenie WLZ dobrano rozłącznik bezpiecznikowy RBK000 z wkładkami gg 100A. Strona 2 z 7

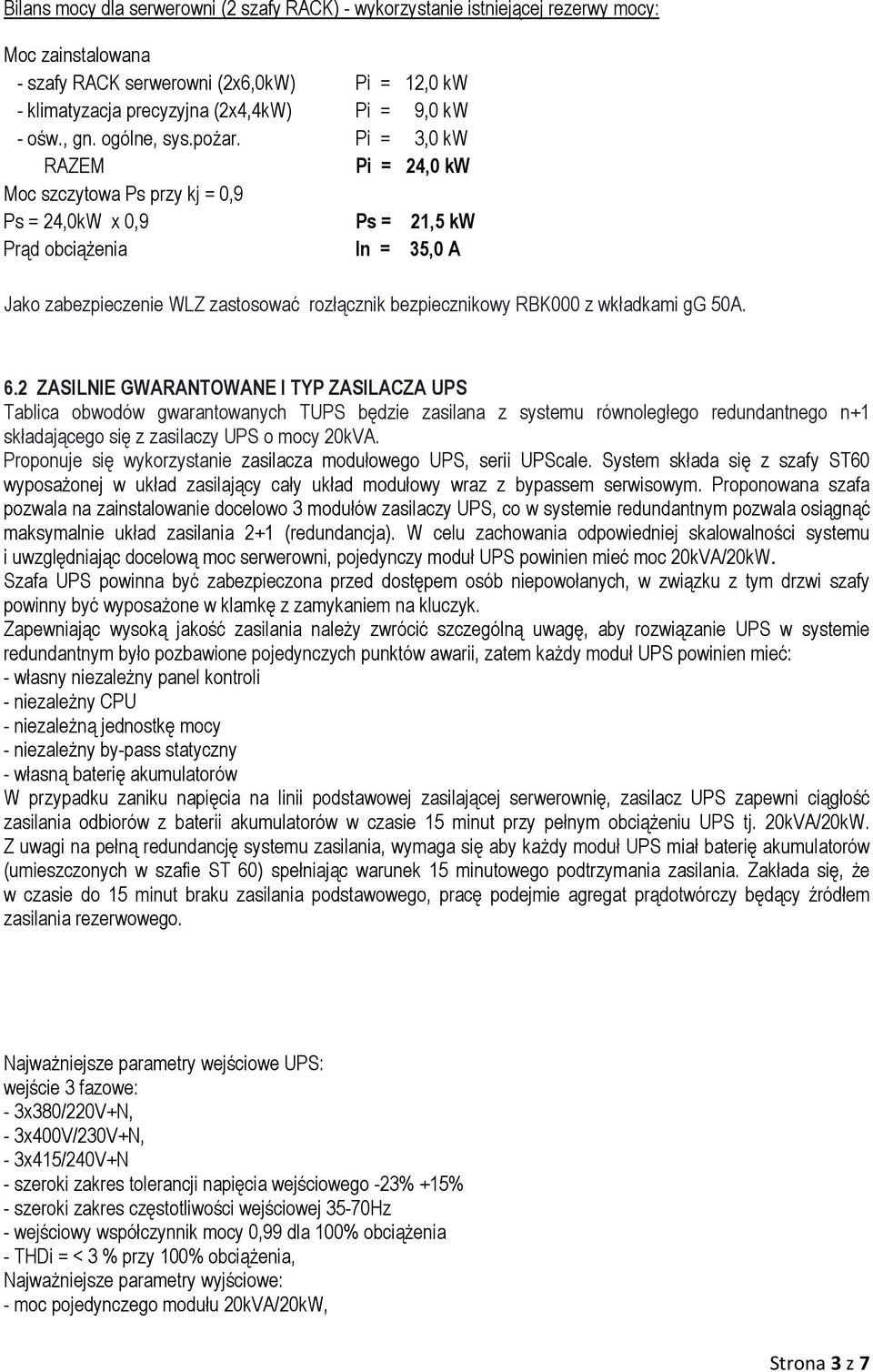

3 Bilans mocy dla serwerowni (2 szafy RACK) - wykorzystanie istniejącej rezerwy mocy: Moc zainstalowana - szafy RACK serwerowni (2x6,0kW) Pi = 12,0 kw - klimatyzacja precyzyjna (2x4,4kW) Pi = 9,0 kw - ośw., gn. ogólne, sys.pożar. Pi = 3,0 kw RAZEM Pi = 24,0 kw Moc szczytowa Ps przy kj = 0,9 Ps = 24,0kW x 0,9 Ps = 21,5 kw Prąd obciążenia In = 35,0 A Jako zabezpieczenie WLZ zastosować rozłącznik bezpiecznikowy RBK000 z wkładkami gg 50A. 6.2 ZASILNIE GWARANTOWANE I TYP ZASILACZA UPS Tablica obwodów gwarantowanych TUPS będzie zasilana z systemu równoległego redundantnego n+1 składającego się z zasilaczy UPS o mocy 20kVA. Proponuje się wykorzystanie zasilacza modułowego UPS, serii UPScale. System składa się z szafy ST60 wyposażonej w układ zasilający cały układ modułowy wraz z bypassem serwisowym. Proponowana szafa pozwala na zainstalowanie docelowo 3 modułów zasilaczy UPS, co w systemie redundantnym pozwala osiągnąć maksymalnie układ zasilania 2+1 (redundancja). W celu zachowania odpowiedniej skalowalności systemu i uwzględniając docelową moc serwerowni, pojedynczy moduł UPS powinien mieć moc 20kVA/20kW. Szafa UPS powinna być zabezpieczona przed dostępem osób niepowołanych, w związku z tym drzwi szafy powinny być wyposażone w klamkę z zamykaniem na kluczyk. Zapewniając wysoką jakość zasilania należy zwrócić szczególną uwagę, aby rozwiązanie UPS w systemie redundantnym było pozbawione pojedynczych punktów awarii, zatem każdy moduł UPS powinien mieć: - własny niezależny panel kontroli - niezależny CPU - niezależną jednostkę mocy - niezależny by-pass statyczny - własną baterię akumulatorów W przypadku zaniku napięcia na linii podstawowej zasilającej serwerownię, zasilacz UPS zapewni ciągłość zasilania odbiorów z baterii akumulatorów w czasie 15 minut przy pełnym obciążeniu UPS tj. 20kVA/20kW. Z uwagi na pełną redundancję systemu zasilania, wymaga się aby każdy moduł UPS miał baterię akumulatorów (umieszczonych w szafie ST 60) spełniając warunek 15 minutowego podtrzymania zasilania. Zakłada się, że w czasie do 15 minut braku zasilania podstawowego, pracę podejmie agregat prądotwórczy będący źródłem zasilania rezerwowego. Najważniejsze parametry wejściowe UPS: wejście 3 fazowe: - 3x380/220V+N, - 3x400V/230V+N, - 3x415/240V+N - szeroki zakres tolerancji napięcia wejściowego -23% +15% - szeroki zakres częstotliwości wejściowej 35-70Hz - wejściowy współczynnik mocy 0,99 dla 100% obciążenia - THDi = < 3 % przy 100% obciążenia, Najważniejsze parametry wyjściowe: - moc pojedynczego modułu 20kVA/20kW, Strona 3 z 7

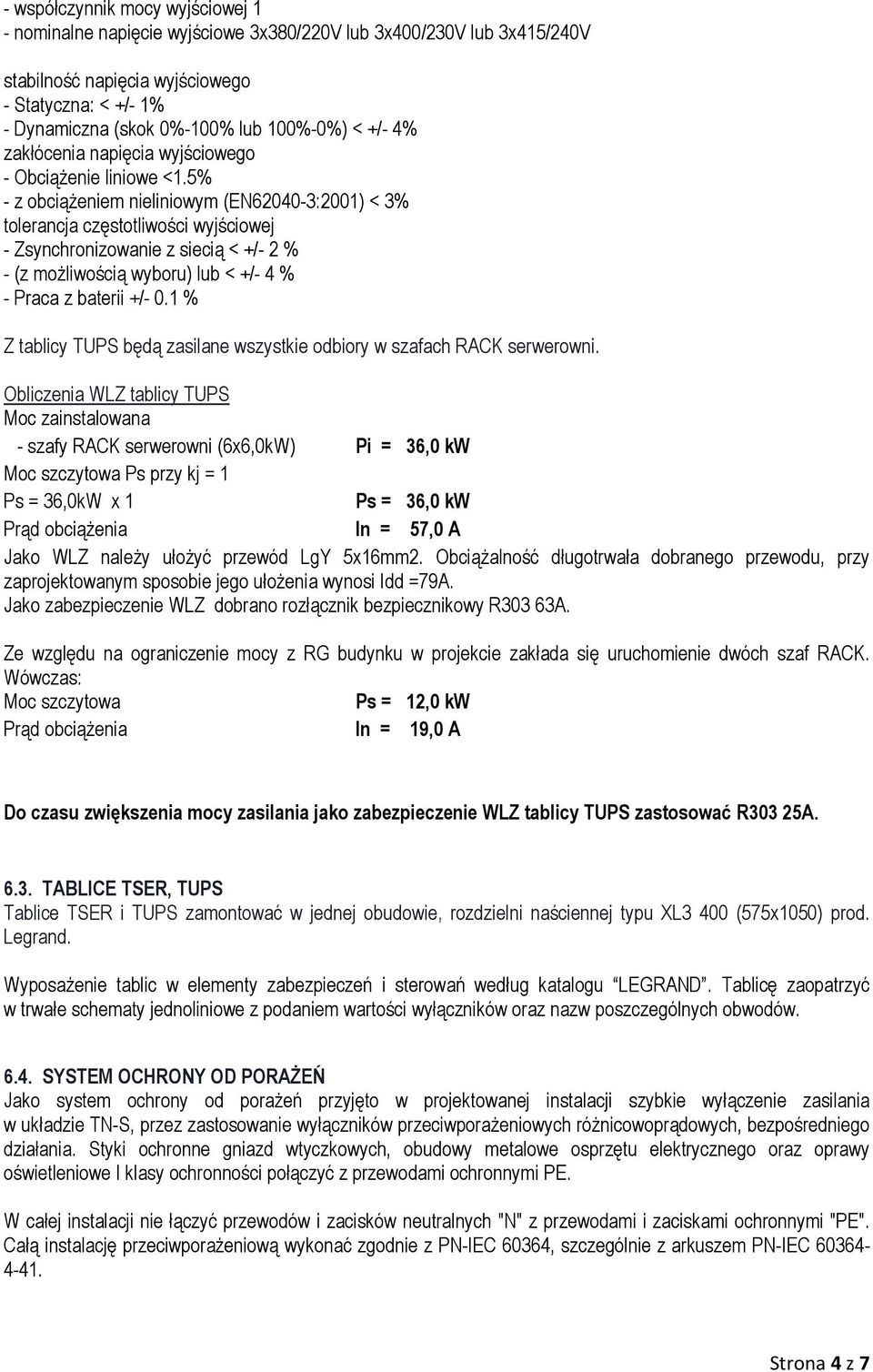

4 - współczynnik mocy wyjściowej 1 - nominalne napięcie wyjściowe 3x380/220V lub 3x400/230V lub 3x415/240V stabilność napięcia wyjściowego - Statyczna: < +/- 1% - Dynamiczna (skok 0%-100% lub 100%-0%) < +/- 4% zakłócenia napięcia wyjściowego - Obciążenie liniowe <1.5% - z obciążeniem nieliniowym (EN :2001) < 3% tolerancja częstotliwości wyjściowej - Zsynchronizowanie z siecią < +/- 2 % - (z możliwością wyboru) lub < +/- 4 % - Praca z baterii +/- 0.1 % Z tablicy TUPS będą zasilane wszystkie odbiory w szafach RACK serwerowni. Obliczenia WLZ tablicy TUPS Moc zainstalowana - szafy RACK serwerowni (6x6,0kW) Pi = 36,0 kw Moc szczytowa Ps przy kj = 1 Ps = 36,0kW x 1 Ps = 36,0 kw Prąd obciążenia In = 57,0 A Jako WLZ należy ułożyć przewód LgY 5x16mm2. Obciążalność długotrwała dobranego przewodu, przy zaprojektowanym sposobie jego ułożenia wynosi Idd =79A. Jako zabezpieczenie WLZ dobrano rozłącznik bezpiecznikowy R303 63A. Ze względu na ograniczenie mocy z RG budynku w projekcie zakłada się uruchomienie dwóch szaf RACK. Wówczas: Moc szczytowa Ps = 12,0 kw Prąd obciążenia In = 19,0 A Do czasu zwiększenia mocy zasilania jako zabezpieczenie WLZ tablicy TUPS zastosować R303 25A TABLICE TSER, TUPS Tablice TSER i TUPS zamontować w jednej obudowie, rozdzielni naściennej typu XL3 400 (575x1050) prod. Legrand. Wyposażenie tablic w elementy zabezpieczeń i sterowań według katalogu LEGRAND. Tablicę zaopatrzyć w trwałe schematy jednoliniowe z podaniem wartości wyłączników oraz nazw poszczególnych obwodów SYSTEM OCHRONY OD PORAŻEŃ Jako system ochrony od porażeń przyjęto w projektowanej instalacji szybkie wyłączenie zasilania w układzie TN-S, przez zastosowanie wyłączników przeciwporażeniowych różnicowoprądowych, bezpośredniego działania. Styki ochronne gniazd wtyczkowych, obudowy metalowe osprzętu elektrycznego oraz oprawy oświetleniowe I klasy ochronności połączyć z przewodami ochronnymi PE. W całej instalacji nie łączyć przewodów i zacisków neutralnych "N" z przewodami i zaciskami ochronnymi "PE". Całą instalację przeciwporażeniową wykonać zgodnie z PN-IEC 60364, szczególnie z arkuszem PN-IEC Strona 4 z 7

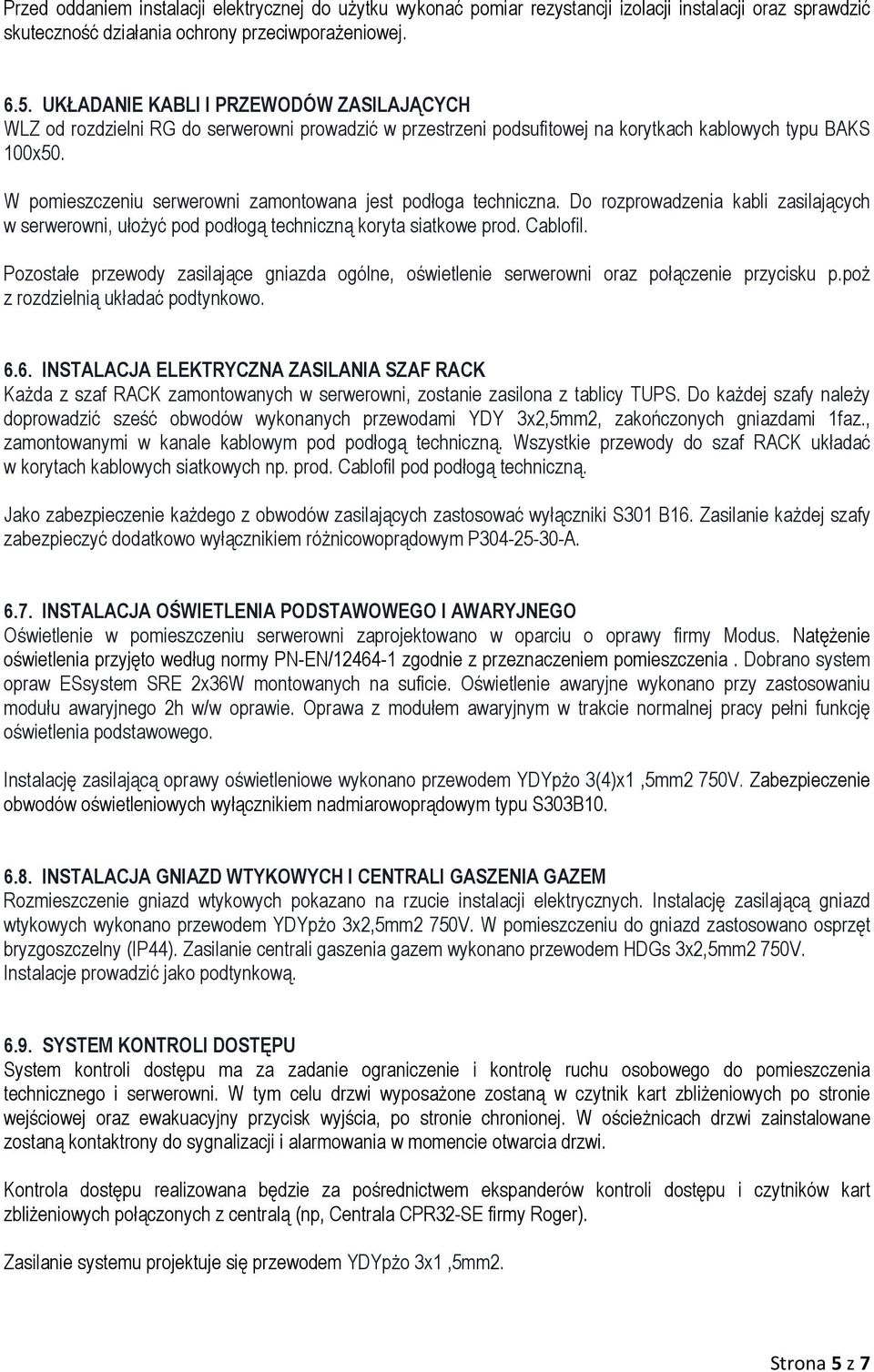

5 Przed oddaniem instalacji elektrycznej do użytku wykonać pomiar rezystancji izolacji instalacji oraz sprawdzić skuteczność działania ochrony przeciwporażeniowej UKŁADANIE KABLI I PRZEWODÓW ZASILAJĄCYCH WLZ od rozdzielni RG do serwerowni prowadzić w przestrzeni podsufitowej na korytkach kablowych typu BAKS 100x50. W pomieszczeniu serwerowni zamontowana jest podłoga techniczna. Do rozprowadzenia kabli zasilających w serwerowni, ułożyć pod podłogą techniczną koryta siatkowe prod. Cablofil. Pozostałe przewody zasilające gniazda ogólne, oświetlenie serwerowni oraz połączenie przycisku p.poż z rozdzielnią układać podtynkowo INSTALACJA ELEKTRYCZNA ZASILANIA SZAF RACK Każda z szaf RACK zamontowanych w serwerowni, zostanie zasilona z tablicy TUPS. Do każdej szafy należy doprowadzić sześć obwodów wykonanych przewodami YDY 3x2,5mm2, zakończonych gniazdami 1faz., zamontowanymi w kanale kablowym pod podłogą techniczną. Wszystkie przewody do szaf RACK układać w korytach kablowych siatkowych np. prod. Cablofil pod podłogą techniczną. Jako zabezpieczenie każdego z obwodów zasilających zastosować wyłączniki S301 B16. Zasilanie każdej szafy zabezpieczyć dodatkowo wyłącznikiem różnicowoprądowym P A INSTALACJA OŚWIETLENIA PODSTAWOWEGO I AWARYJNEGO Oświetlenie w pomieszczeniu serwerowni zaprojektowano w oparciu o oprawy firmy Modus. Natężenie oświetlenia przyjęto według normy PN-EN/ zgodnie z przeznaczeniem pomieszczenia. Dobrano system opraw ESsystem SRE 2x36W montowanych na suficie. Oświetlenie awaryjne wykonano przy zastosowaniu modułu awaryjnego 2h w/w oprawie. Oprawa z modułem awaryjnym w trakcie normalnej pracy pełni funkcję oświetlenia podstawowego. Instalację zasilającą oprawy oświetleniowe wykonano przewodem YDYpżo 3(4)x1,5mm2 750V. Zabezpieczenie obwodów oświetleniowych wyłącznikiem nadmiarowoprądowym typu S303B INSTALACJA GNIAZD WTYKOWYCH I CENTRALI GASZENIA GAZEM Rozmieszczenie gniazd wtykowych pokazano na rzucie instalacji elektrycznych. Instalację zasilającą gniazd wtykowych wykonano przewodem YDYpżo 3x2,5mm2 750V. W pomieszczeniu do gniazd zastosowano osprzęt bryzgoszczelny (IP44). Zasilanie centrali gaszenia gazem wykonano przewodem HDGs 3x2,5mm2 750V. Instalacje prowadzić jako podtynkową SYSTEM KONTROLI DOSTĘPU System kontroli dostępu ma za zadanie ograniczenie i kontrolę ruchu osobowego do pomieszczenia technicznego i serwerowni. W tym celu drzwi wyposażone zostaną w czytnik kart zbliżeniowych po stronie wejściowej oraz ewakuacyjny przycisk wyjścia, po stronie chronionej. W ościeżnicach drzwi zainstalowane zostaną kontaktrony do sygnalizacji i alarmowania w momencie otwarcia drzwi. Kontrola dostępu realizowana będzie za pośrednictwem ekspanderów kontroli dostępu i czytników kart zbliżeniowych połączonych z centralą (np, Centrala CPR32-SE firmy Roger). Zasilanie systemu projektuje się przewodem YDYpżo 3x1,5mm2. Strona 5 z 7

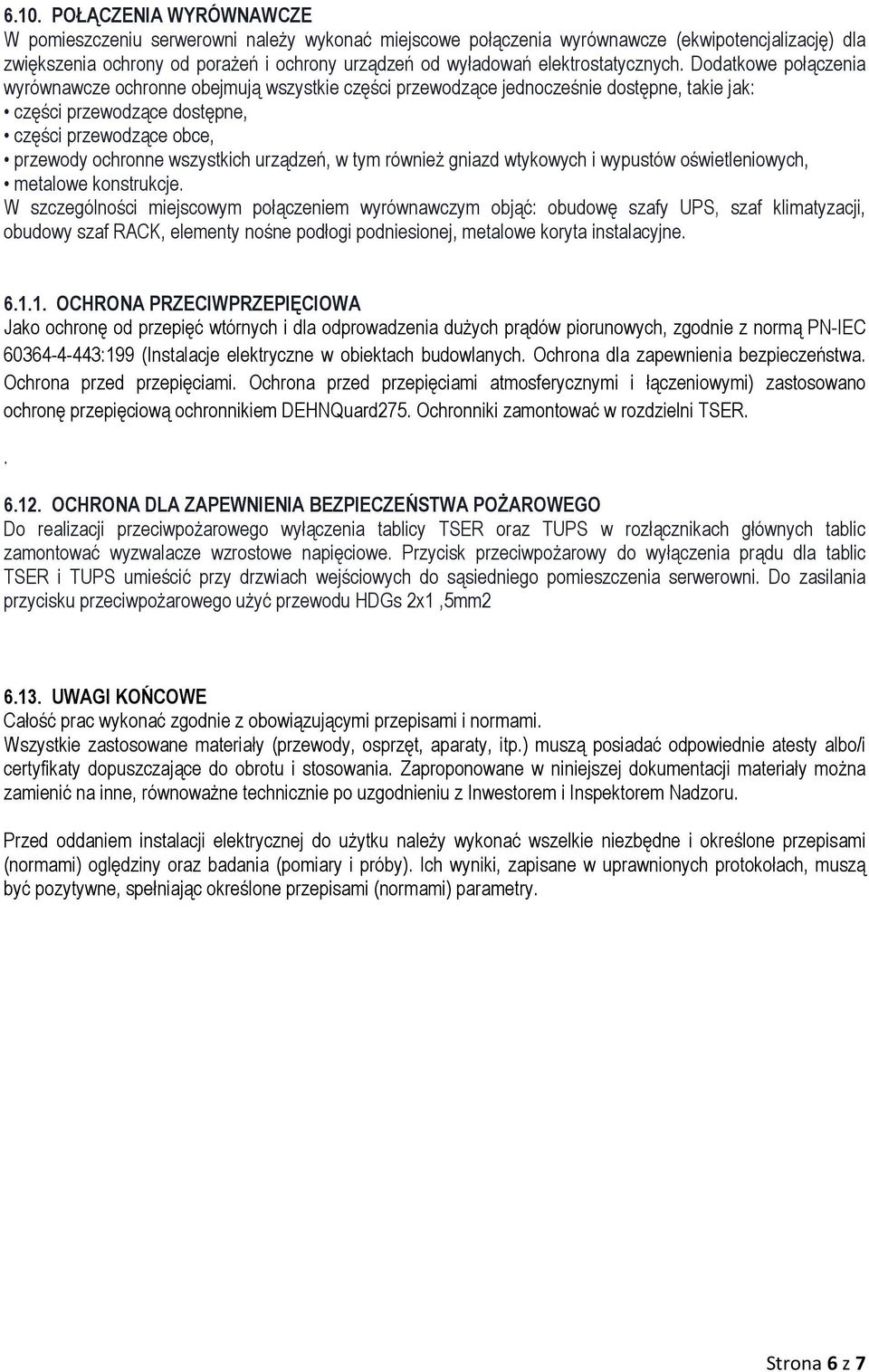

6 6.10. POŁĄCZENIA WYRÓWNAWCZE W pomieszczeniu serwerowni należy wykonać miejscowe połączenia wyrównawcze (ekwipotencjalizację) dla zwiększenia ochrony od porażeń i ochrony urządzeń od wyładowań elektrostatycznych. Dodatkowe połączenia wyrównawcze ochronne obejmują wszystkie części przewodzące jednocześnie dostępne, takie jak: części przewodzące dostępne, części przewodzące obce, przewody ochronne wszystkich urządzeń, w tym również gniazd wtykowych i wypustów oświetleniowych, metalowe konstrukcje. W szczególności miejscowym połączeniem wyrównawczym objąć: obudowę szafy UPS, szaf klimatyzacji, obudowy szaf RACK, elementy nośne podłogi podniesionej, metalowe koryta instalacyjne OCHRONA PRZECIWPRZEPIĘCIOWA Jako ochronę od przepięć wtórnych i dla odprowadzenia dużych prądów piorunowych, zgodnie z normą PN-IEC :199 (Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi i łączeniowymi) zastosowano ochronę przepięciową ochronnikiem DEHNQuard275. Ochronniki zamontować w rozdzielni TSER OCHRONA DLA ZAPEWNIENIA BEZPIECZEŃSTWA POŻAROWEGO Do realizacji przeciwpożarowego wyłączenia tablicy TSER oraz TUPS w rozłącznikach głównych tablic zamontować wyzwalacze wzrostowe napięciowe. Przycisk przeciwpożarowy do wyłączenia prądu dla tablic TSER i TUPS umieścić przy drzwiach wejściowych do sąsiedniego pomieszczenia serwerowni. Do zasilania przycisku przeciwpożarowego użyć przewodu HDGs 2x1,5mm UWAGI KOŃCOWE Całość prac wykonać zgodnie z obowiązującymi przepisami i normami. Wszystkie zastosowane materiały (przewody, osprzęt, aparaty, itp.) muszą posiadać odpowiednie atesty albo/i certyfikaty dopuszczające do obrotu i stosowania. Zaproponowane w niniejszej dokumentacji materiały można zamienić na inne, równoważne technicznie po uzgodnieniu z Inwestorem i Inspektorem Nadzoru. Przed oddaniem instalacji elektrycznej do użytku należy wykonać wszelkie niezbędne i określone przepisami (normami) oględziny oraz badania (pomiary i próby). Ich wyniki, zapisane w uprawnionych protokołach, muszą być pozytywne, spełniając określone przepisami (normami) parametry. Strona 6 z 7

7 7. CZĘŚĆ GRAFICZNA Nr rys. Temat Skala E.01 Schemat rozdzielni elektrycznej serwerowni TSER+TUPS E.02 Rzut pomieszczenia serwerowni - instalacja oświetlenia 1:50 E.03 Rzut pomieszczenia serwerowni - instalacja gniazd siłowych 1:50 8. ZAŁĄCZNIKI Nr Temat 1 Dobór opraw oświetleniowych dla serwerowni 2 System DPA UPScale ST Strona 7 z 7
