1 PROJEKT WYKONAWCZY przebudowy studni kablowych TP-SA ETAP 2 w ramach projektu: Przebudowa placu Bema wraz z odcinkiem ul. Bema od ul. Prusa do ul. Sienkiewicza i remontem mostów Młyńskich we Wrocławiu" Nr dokument.: Nr umowy: Inwestor i Zamawiający: Obiekt: Lokalizacja: Branża: SKM 002-I/2 Umowa nr FPU/IP/273/211/06 z dnia r. Zarząd Dróg i Utrzymania Miasta Wrocław, ul. Długa 49 Most Młyński Północny, Most Młyński Południowy oraz ulice: św. Jadwigi, Staromłyńska, Wyspa Słodowa Województwo: dolnośląskie, Powiat: Wrocław, Gmina: Wrocław, Obręb: Plac Grunwaldzki, Numer arkusza: 17, Działki ewidencyjne: 159 Numer arkusza: 26, Działki ewidencyjne: 7, 8, 20, 22, 31, 32 Numer arkusza: 27, Działki ewidencyjne: 14 TELETECHNICZNA Opracowali: Imię i nazwisko Nr i zakres uprawnień Podpis Projektant (branża teletechniczna) mgr inż. Zenon Traciński 1238/98/U specj. instalacje telekomunikacyjne do projektowania Sprawdzający (branża teletechniczna) mgr inż. Zbigniew Klubiński 95/64 specj. sieci i urządzenia elektryczne do projektowania Wrocław, marzec 2011 r.

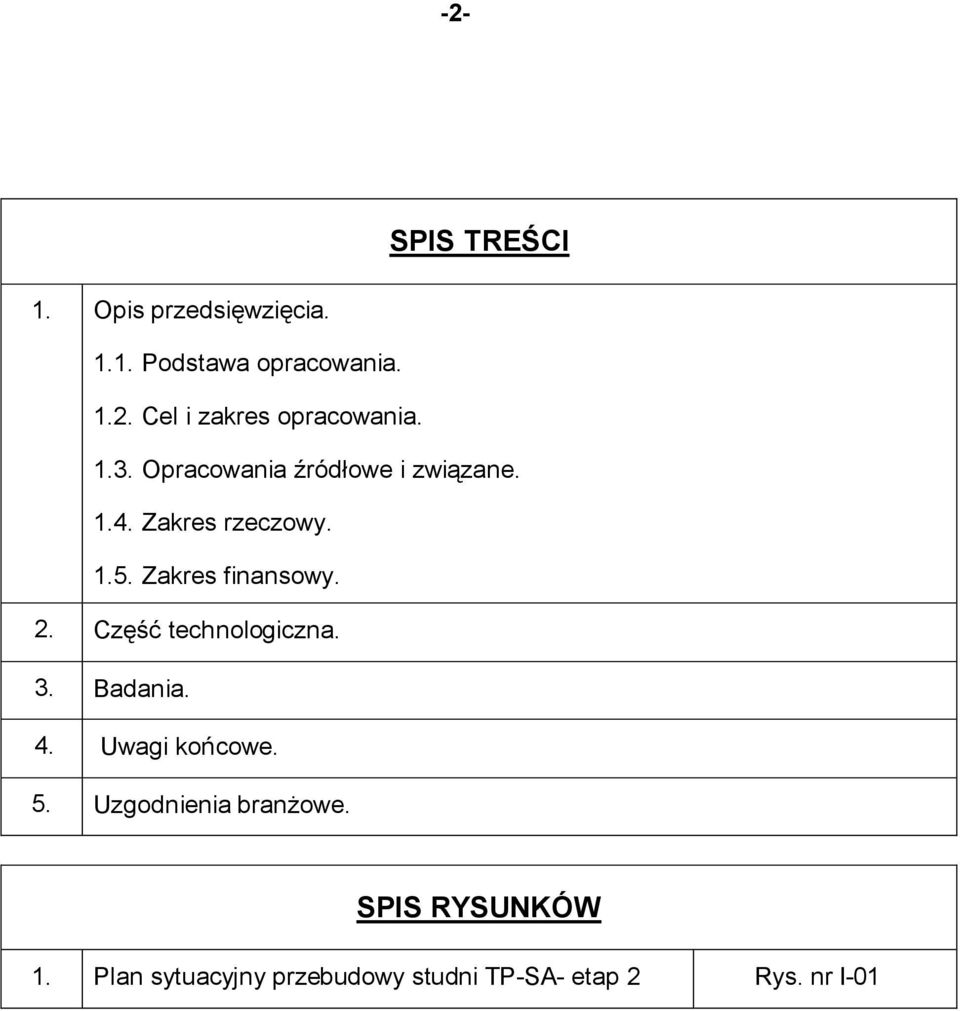

2 -2- SPIS TREŚCI 1. Opis przedsięwzięcia Podstawa opracowania Cel i zakres opracowania Opracowania źródłowe i związane Zakres rzeczowy Zakres finansowy. 2. Część technologiczna. 3. Badania. 4. Uwagi końcowe. 5. Uzgodnienia branżowe. SPIS RYSUNKÓW 1. Plan sytuacyjny przebudowy studni TP-SA- etap 2 Rys. nr I-01

3 -3-1. OPIS PRZEDSIĘWZIĘCIA 1.1. Podstawa opracowania Podstawą niniejszego opracowania jest: -zlecenie Zarządu Dróg i Utrzymania Miasta Wrocław; -umowa zawarta między Z D i UM Wrocław a BSI Wrocław ; -uzgodnienia robocze projektanta; -obowiązujące normy, instrukcje i przepisy budowlane Cel i zakres opracowania Przedmiotem projektu jest przebudowa istniejącej telekomunikacyjnej kanalizacji kablowej należącej do Telekomunikacji Polskiej SA we Wrocławiu w związku z remontem mostów Młyńskich we Wrocławiu, polegająca na przebudowie I regulacji pionowej studni kablowych dla etapu 2 inwestycji ZDiUM-u (most południowy) Opracowania źródłowe i związane. Dokumentacja w zakresie wszystkich pozostałych branż projektowych opracowana przez Biuro Projektów Mostów i Dróg BSI Polska Sp. z o. o. we Wrocławiu Zakres rzeczowy. - wymiana istn. ramy magistralnej z pokrywą na ramę z pokrywą wypełnioną płytą granitową szarą...1 szt.; - wymiana istn. ramy magistralnej z pokrywą na ramę z pokrywą wypełnioną betonem...1 szt.; - demontaż i montaż stropu studni poniemieckiej...1 szt.; - regulacja pionowa studni kablowych magistralnych...2 szt Zakres finansowy. W ramach prac projektowych wykonany zostanie przedmiar robót i kosztorys inwestorski. Ostateczny koszt inwestycji określi wykonawca robót w wyniku przetargu ogłoszonego przez Inwestora.

4 -4-2. CZĘŚĆ TECHNOLOGICZNA Dane wyjściowe do projektowania. Projektowany remont mostów Młyńskich jest kontynuacją inwestycji ZDiUM Wrocław, obejmującą pierwotnie przebudowę pl. Bema z odcinkiem ul. Bema od ul. Prusa do ul. Sienkiewicza oraz z remontem Mostów Młyńskich we Wrocławiu. W ramach prac projektowych obejmujących w/w zakres uzyskano następujące uzgodnienia TP-SA: - SWW/ZE-WR /07/DB z dn r.; - SWW/ZE-WR /2007/DB z dn r.; - TSSWWZEU-WR /07/DB z dn r. Po uzyskaniu w/w uzgodnień Inwestor wyłączył mosty Młyńskie z inwestycji z powodu konieczności wykonania dodatkowych i czasochłonnych ekspertyz i badań obiektu Informacja o technologii remontu Mostów Młyńskich W związku z decyzją ZDiUM, odstąpiono od koncepcji całkowitej przebudowy mostów Młyńskich, powracając do pierwotnego założenia wykonania remontu istniejących konstrukcji. Generalnym założeniem remontu jest dostosowanie obiektu do aktualnych obciążeń eksploatacyjnych (po mostach obywać się będzie ruch tramwajowy, rowerowy, pieszy i samochodowy wyłącznie na potrzeby obsługi obiektów na wyspach), poprawienie warunków bezpieczeństwa i eksploatacji (łagodniejsze łuki pionowe i poziome jezdni i torowiska), zabezpieczenie zabytkowej substancji mostu oraz spowolnienie procesów degradacji. Zakres prac remontowych w obrębie mostów obejmie: wzmocnienie elementów kratownic i pomostu płaskownikami stalowymi (połączenia nitowane); wymianę istniejącej żelbetowej płyty pomostowej, na nową płytę żelbetową zespoloną z rusztem stalowym; wykonanie nowej lekkiej nawierzchni z betonu lekkiego lub drewna; podniesienie istniejącej balustrady stalowej, celem uzyskania normatywnej wysokości (110 cm od powierzchni chodnika); czyszczenie (piaskowanie) oraz zabezpieczenia antykorozyjne konstrukcji stalowej (kratownice i pomost); wykonanie iluminacji mostu. Zaproponowane rozwiązania charakteryzuje możliwie niewielka ingerencja w ogólną geometrię i charakterystyczne parametry obiektu. Zakres prac remontowych na obiekcie nie wymaga demontażu podwieszonych (istniejących) sieci.

5 -5- Do obu mostów, po stronie dolnej wody, podwieszona jest kanalizacjia kablowa z rur stalowych o pojemności 8 otworów w układzie 4x2 należąca do TP-SA. W związku z korektą niwelety na obiektach i dojazdach przewiduje się niewielką (do 10 cm) korektę wysokościową studzienek Regulacja pionowa istniejących studni kablowych TP-SA Projektowany na zlecenie Zarządu Dróg i Komunikacji we Wrocławiu remont Mostów Młyńskich we Wrocławiu nie powoduje kolizji trasowych z istniejącą kanalizacją telekomunikacyjną należącą do TP-SA Obszar Pionu Sieci we Wrocławiu. Projektowane nowe niwelety terenu inwestycji powodują, że istniejące, niekolizyjne studnie telekomunikacyjne wymagają regulacji pionowej. W szczególnych przypadkach, np. dla studni poniemieckich- regulacja wysokości pokrywy może wymagać przebudowy jej konstrukcji. UWAGA. Wszystkie istniejące studnie kablowe powinny posiadać pokrywy zgodne z charakterem otoczenia, tj. muszą być wypełnione kostką lub płytą kamienną. 3. BADANIA. Po przebudowaniu wszystkich studni telekomunikacyjnych objętych niniejszym opracowaniem, tj. w zakresie ich regulacji pionowej do projektowanej niwelety otoczenia- należy wykonać komplet badań i oględzin poprawności wykonania robót budowlanych. Zakres powyższych badań określa norma zakładowa TP-SA ZN-96/TP-SA /T Protokół powykonawczy dostarczyć właścicielowi sieci i linii telekomunikacyjnej. 4. UWAGI KOŃCOWE Wszystkie roboty objęte niniejszym opracowaniem należy wykonywać zgodnie z projektem oraz normami i przepisami obowiązującymi w Resorcie Łączności przestrzegając przepisów BHP; 4.2. W miejscach uzbrojenia terenu, roboty ziemne należy wykonywać ręcznie, bez użycia sprzętu mechanicznego ochraniając istniejący drzewostan. W przypadkach koniecznych roboty ziemne należy wykonywać pod nadzorem przedstawiciela-użytkownika uzbrojenia podziemnego; 4.3. Po zakończeniu wszystkich robót i wykonaniu pomiarów, inwestycję przedstawić do odbioru dostarczyć właścicielom sieci i linii telekomunikacyjnych. 5. UZGODNIENIA BRANŻOWE.
