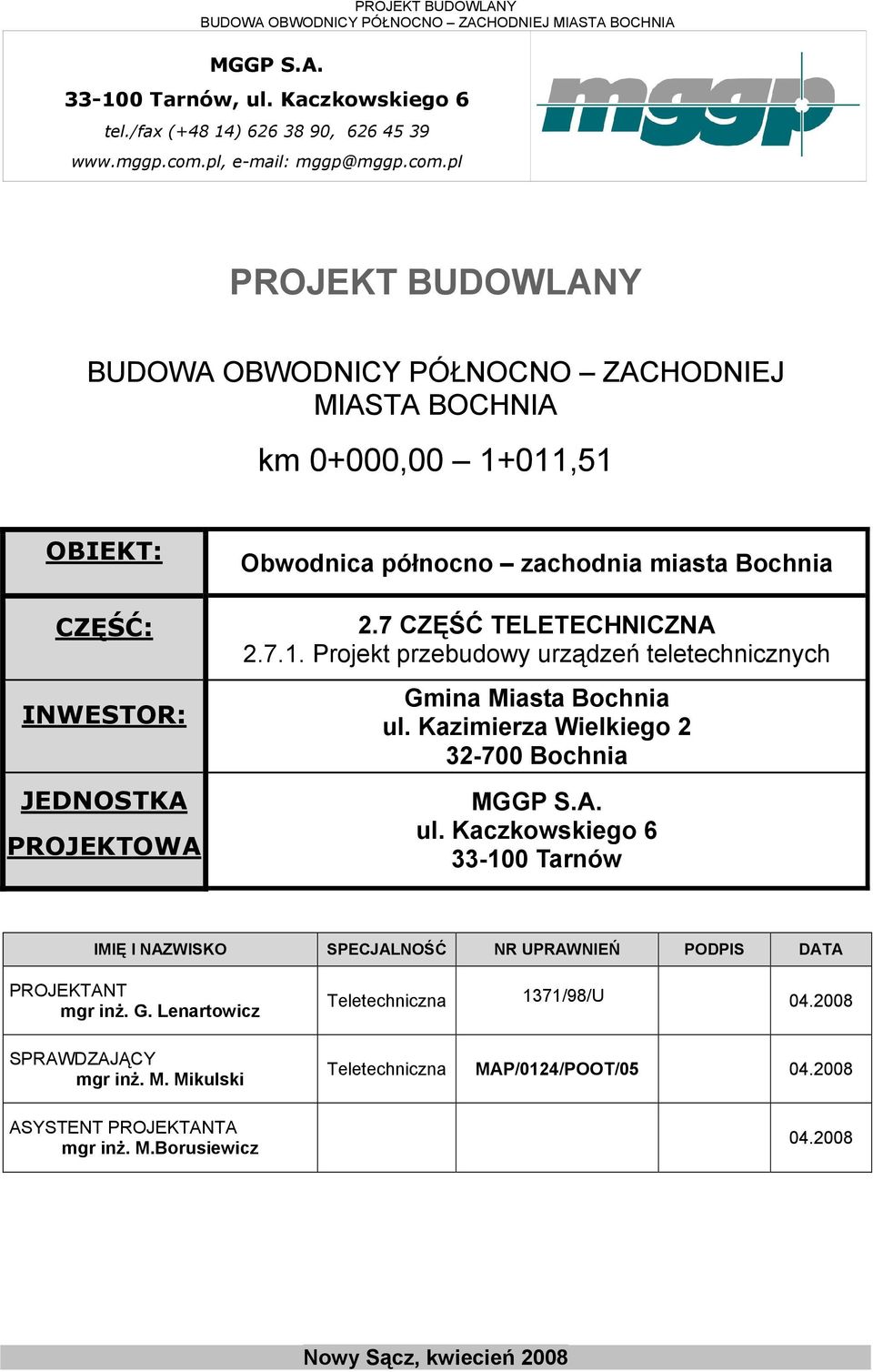

1 PROJEKT BUDOWLANY BUDOWA OBWODNICY PÓŁNOCNO ZACHODNIEJ MIASTA BOCHNIA MGGP S.A Tarnów, ul. Kaczkowskiego 6 tel./fax (+48 14) , mggp@mggp.com.pl PROJEKT BUDOWLANY BUDOWA OBWODNICY PÓŁNOCNO ZACHODNIEJ MIASTA BOCHNIA km 0+000, ,51 OBIEKT: CZĘŚĆ: INWESTOR: JEDNOSTKA PROJEKTOWA Obwodnica północno zachodnia miasta Bochnia 2.7 CZĘŚĆ TELETECHNICZNA Projekt przebudowy urządzeń teletechnicznych Gmina Miasta Bochnia ul. Kazimierza Wielkiego Bochnia MGGP S.A. ul. Kaczkowskiego Tarnów IMIĘ I NAZWISKO SPECJALNOŚĆ NR UPRAWNIEŃ PODPIS DATA PROJEKTANT mgr inż. G. Lenartowicz SPRAWDZAJĄCY mgr inż. M. Mikulski ASYSTENT PROJEKTANTA mgr inż. M.Borusiewicz Teletechniczna 1371/98/U Teletechniczna MAP/0124/POOT/ Nowy Sącz, kwiecień 2008

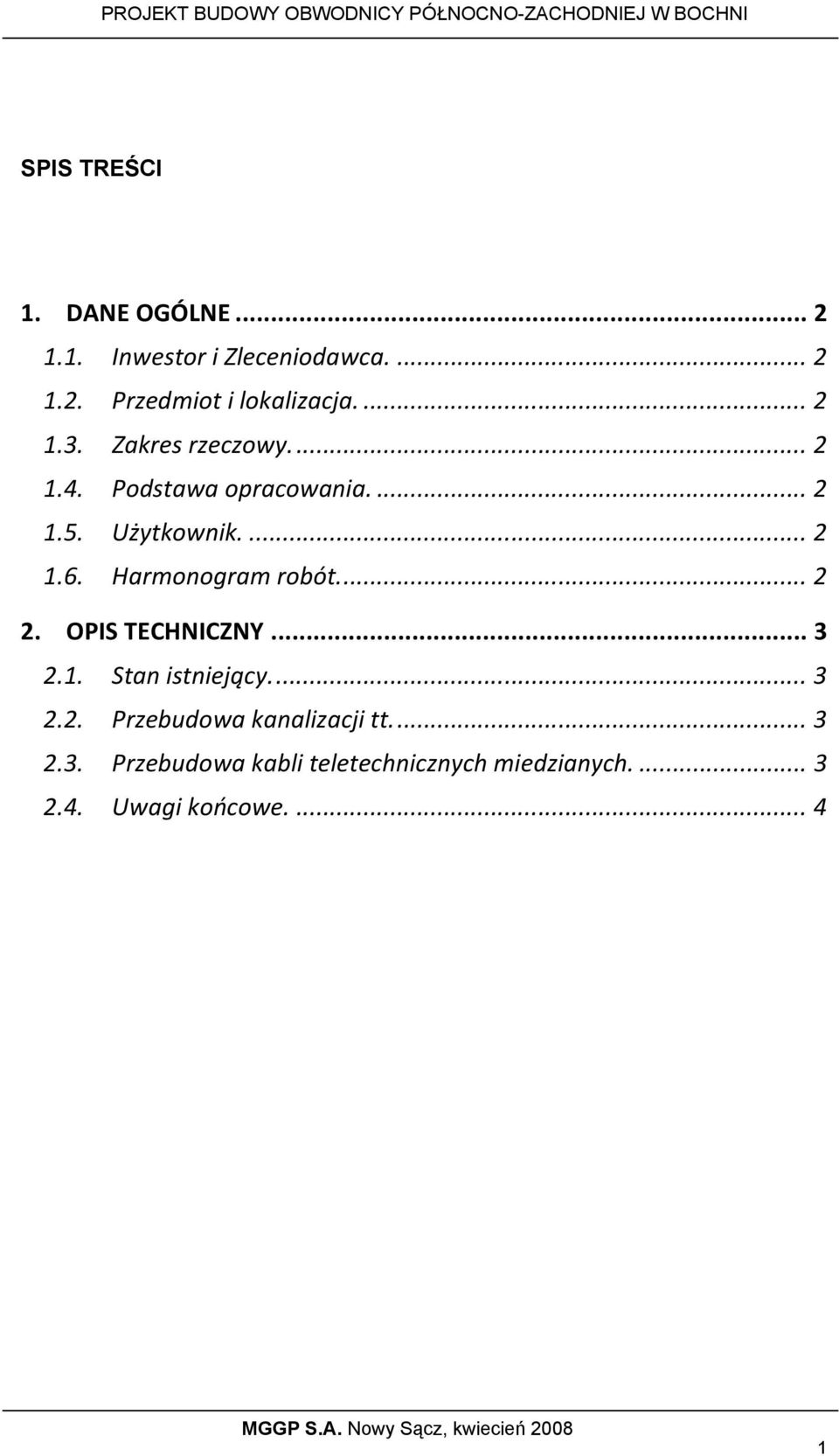

2 PROJEKT BUDOWY OBWODNICY PÓŁNOCNO-ZACHODNIEJ W BOCHNI SPIS TREŚCI 1. DANE OGÓLNE Inwestor i Zleceniodawca Przedmiot i lokalizacja Zakres rzeczowy Podstawa opracowania Użytkownik Harmonogram robót OPIS TECHNICZNY Stan istniejscy Przebudowa kanalizacji tt Przebudowa kabli teletechnicznych miedzianych Uwagi końcowe MGGP S.A. Nowy Sącz, kwiecień

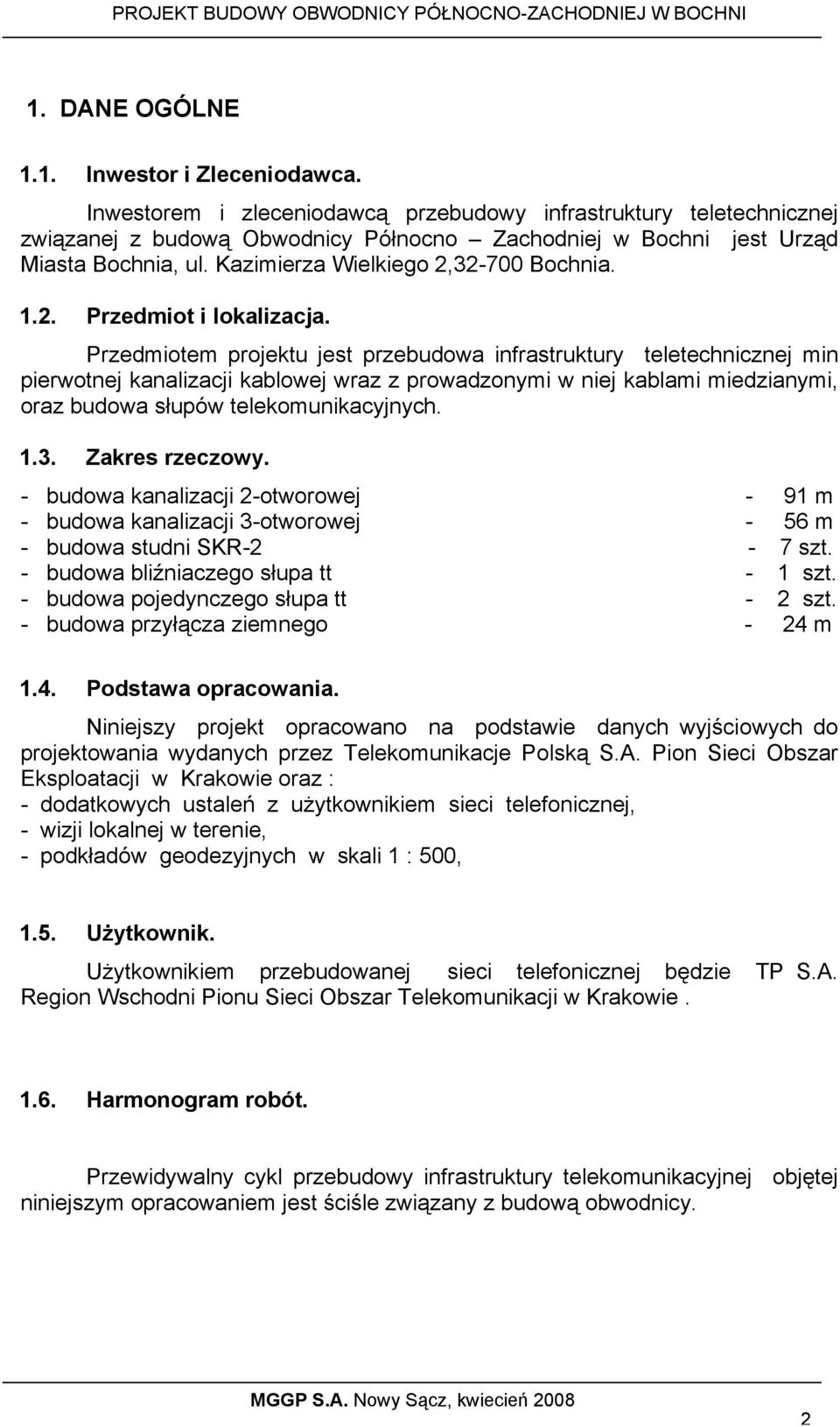

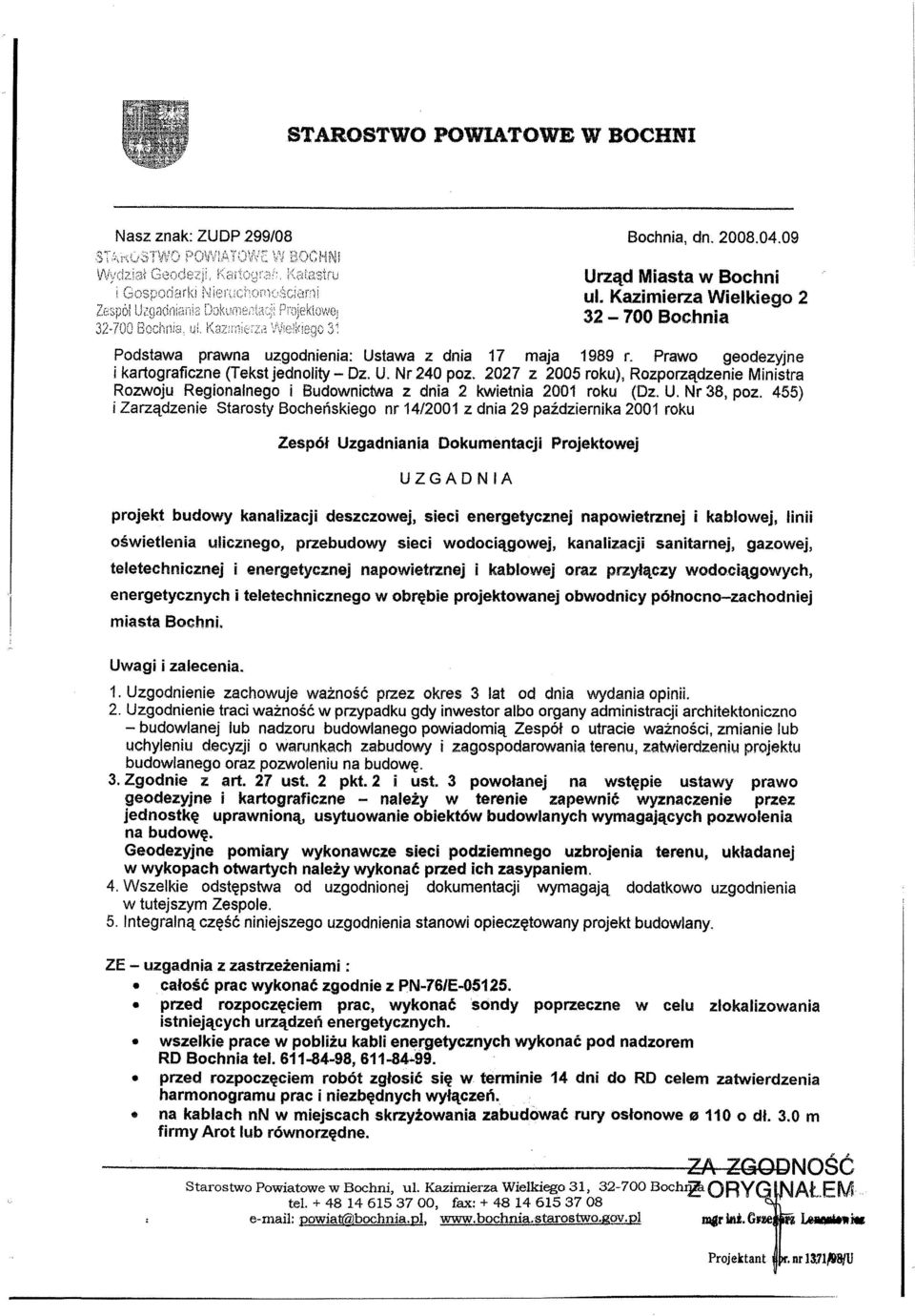

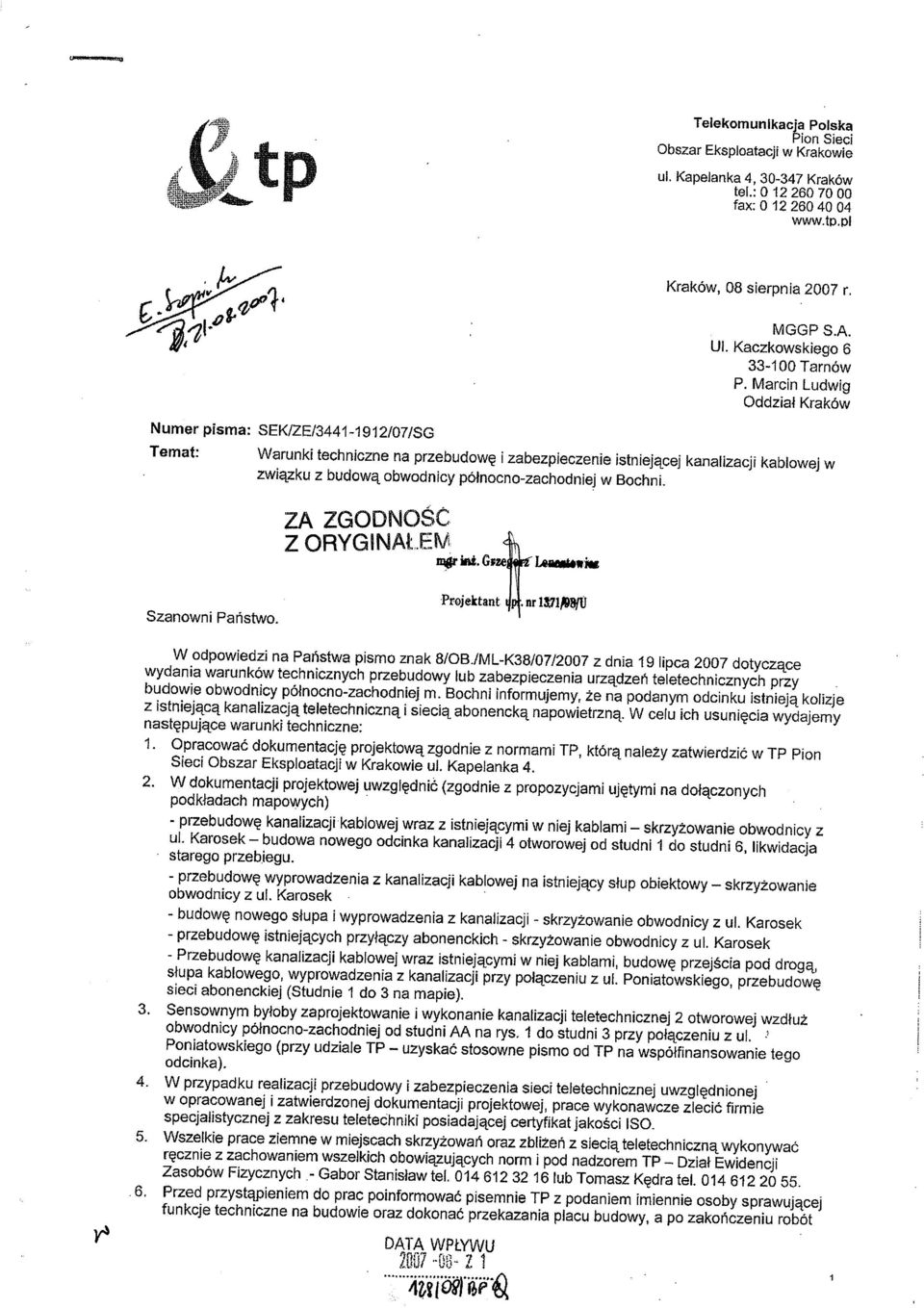

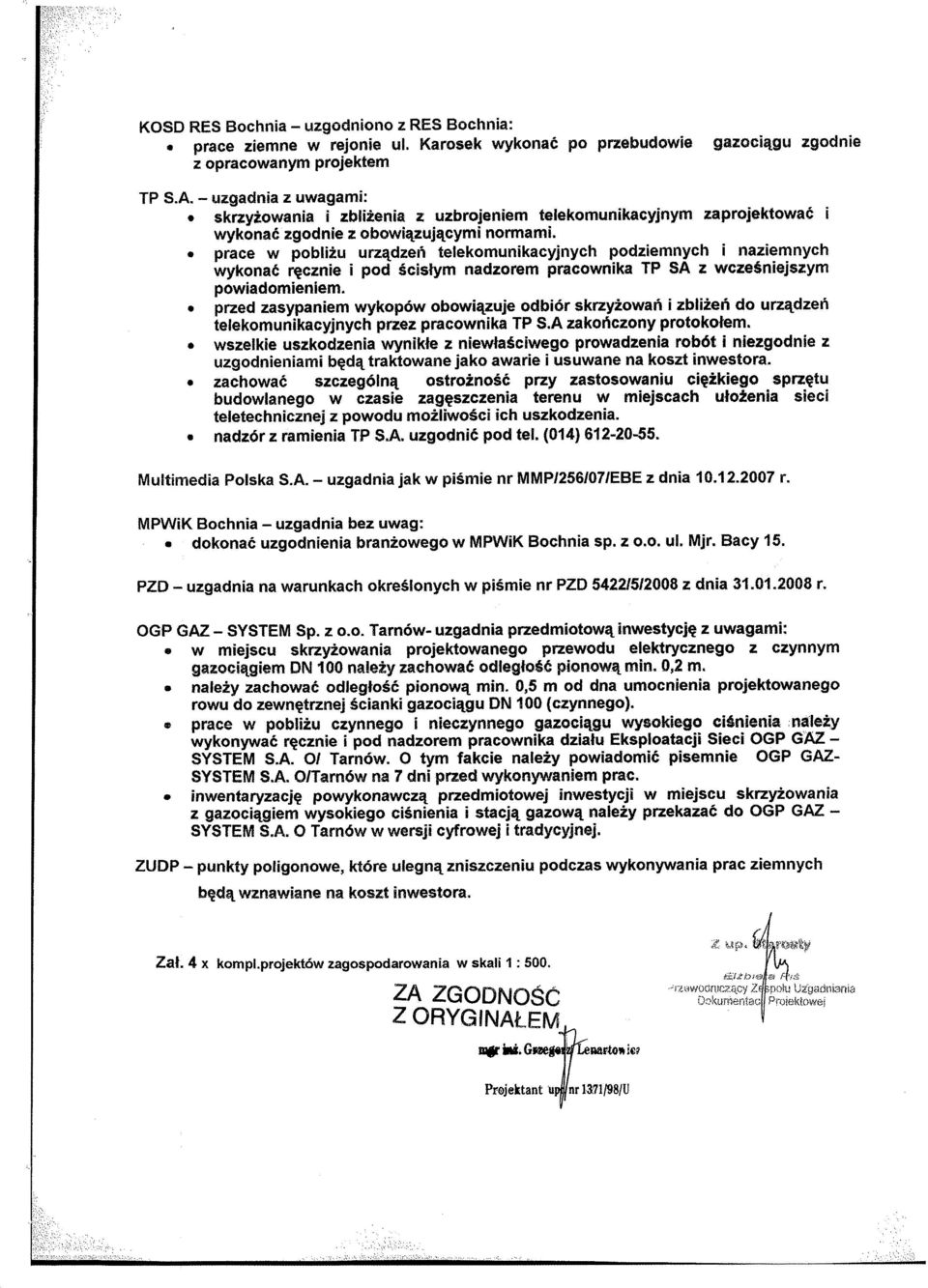

3 PROJEKT BUDOWY OBWODNICY PÓŁNOCNO-ZACHODNIEJ W BOCHNI 1. DANE OGÓLNE 1.1. Inwestor i Zleceniodawca. Inwestorem i zleceniodawcą przebudowy infrastruktury teletechnicznej związanej z budową Obwodnicy Północno Zachodniej w Bochni jest Urząd Miasta Bochnia, ul. Kazimierza Wielkiego 2, Bochnia Przedmiot i lokalizacja. Przedmiotem projektu jest przebudowa infrastruktury teletechnicznej min pierwotnej kanalizacji kablowej wraz z prowadzonymi w niej kablami miedzianymi, oraz budowa słupów telekomunikacyjnych Zakres rzeczowy. - budowa kanalizacji 2-otworowej - 91 m - budowa kanalizacji 3-otworowej - 56 m - budowa studni SKR-2-7 szt. - budowa bliźniaczego słupa tt - 1 szt. - budowa pojedynczego słupa tt - 2 szt. - budowa przyłącza ziemnego - 24 m 1.4. Podstawa opracowania. Niniejszy projekt opracowano na podstawie danych wyjściowych do projektowania wydanych przez Telekomunikacje Polską S.A. Pion Sieci Obszar Eksploatacji w Krakowie oraz : - dodatkowych ustaleń z użytkownikiem sieci telefonicznej, - wizji lokalnej w terenie, - podkładów geodezyjnych w skali 1 : 500, 1.5. Użytkownik. Użytkownikiem przebudowanej sieci telefonicznej będzie TP S.A. Region Wschodni Pionu Sieci Obszar Telekomunikacji w Krakowie Harmonogram robót. Przewidywalny cykl przebudowy infrastruktury telekomunikacyjnej objętej niniejszym opracowaniem jest ściśle związany z budową obwodnicy. MGGP S.A. Nowy Sącz, kwiecień

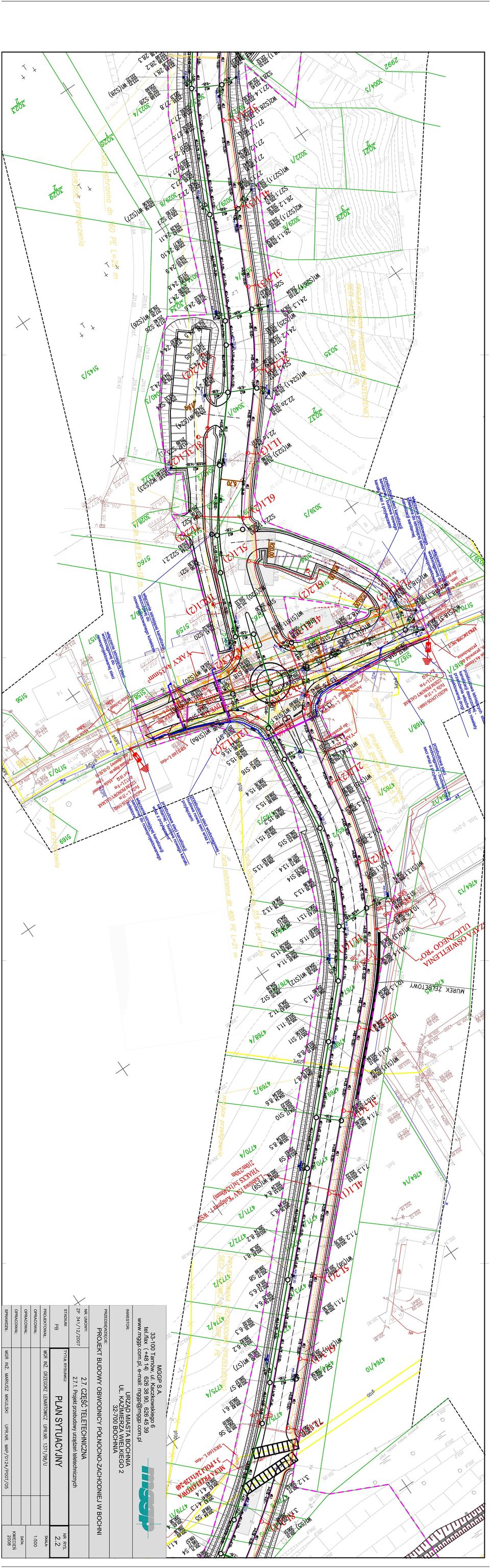

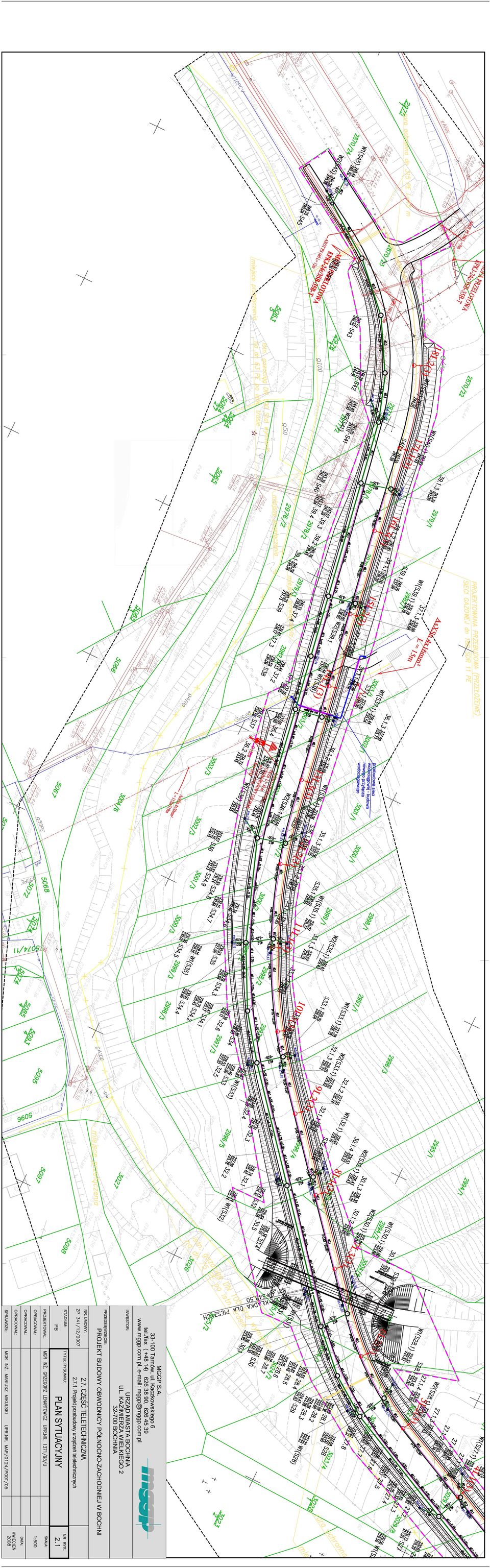

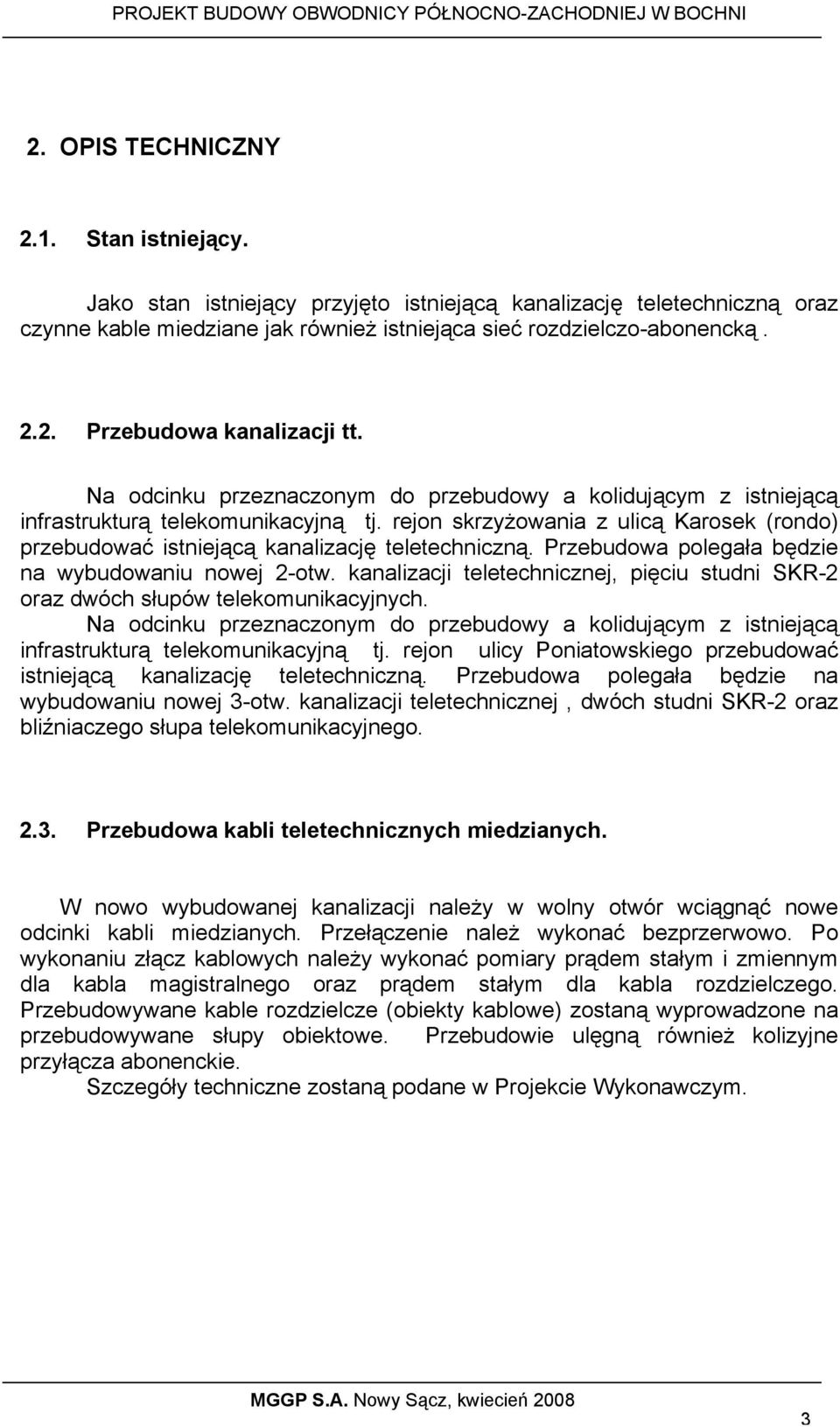

4 PROJEKT BUDOWY OBWODNICY PÓŁNOCNO-ZACHODNIEJ W BOCHNI 2. OPIS TECHNICZNY 2.1. Stan istniejący. Jako stan istniejący przyjęto istniejącą kanalizację teletechniczną oraz czynne kable miedziane jak również istniejąca sieć rozdzielczo-abonencką Przebudowa kanalizacji tt. Na odcinku przeznaczonym do przebudowy a kolidującym z istniejącą infrastrukturą telekomunikacyjną tj. rejon skrzyżowania z ulicą Karosek (rondo) przebudować istniejącą kanalizację teletechniczną. Przebudowa polegała będzie na wybudowaniu nowej 2-otw. kanalizacji teletechnicznej, pięciu studni SKR-2 oraz dwóch słupów telekomunikacyjnych. Na odcinku przeznaczonym do przebudowy a kolidującym z istniejącą infrastrukturą telekomunikacyjną tj. rejon ulicy Poniatowskiego przebudować istniejącą kanalizację teletechniczną. Przebudowa polegała będzie na wybudowaniu nowej 3-otw. kanalizacji teletechnicznej, dwóch studni SKR-2 oraz bliźniaczego słupa telekomunikacyjnego Przebudowa kabli teletechnicznych miedzianych. W nowo wybudowanej kanalizacji należy w wolny otwór wciągnąć nowe odcinki kabli miedzianych. Przełączenie należ wykonać bezprzerwowo. Po wykonaniu złącz kablowych należy wykonać pomiary prądem stałym i zmiennym dla kabla magistralnego oraz prądem stałym dla kabla rozdzielczego. Przebudowywane kable rozdzielcze (obiekty kablowe) zostaną wyprowadzone na przebudowywane słupy obiektowe. Przebudowie ulęgną również kolizyjne przyłącza abonenckie. Szczegóły techniczne zostaną podane w Projekcie Wykonawczym. MGGP S.A. Nowy Sącz, kwiecień

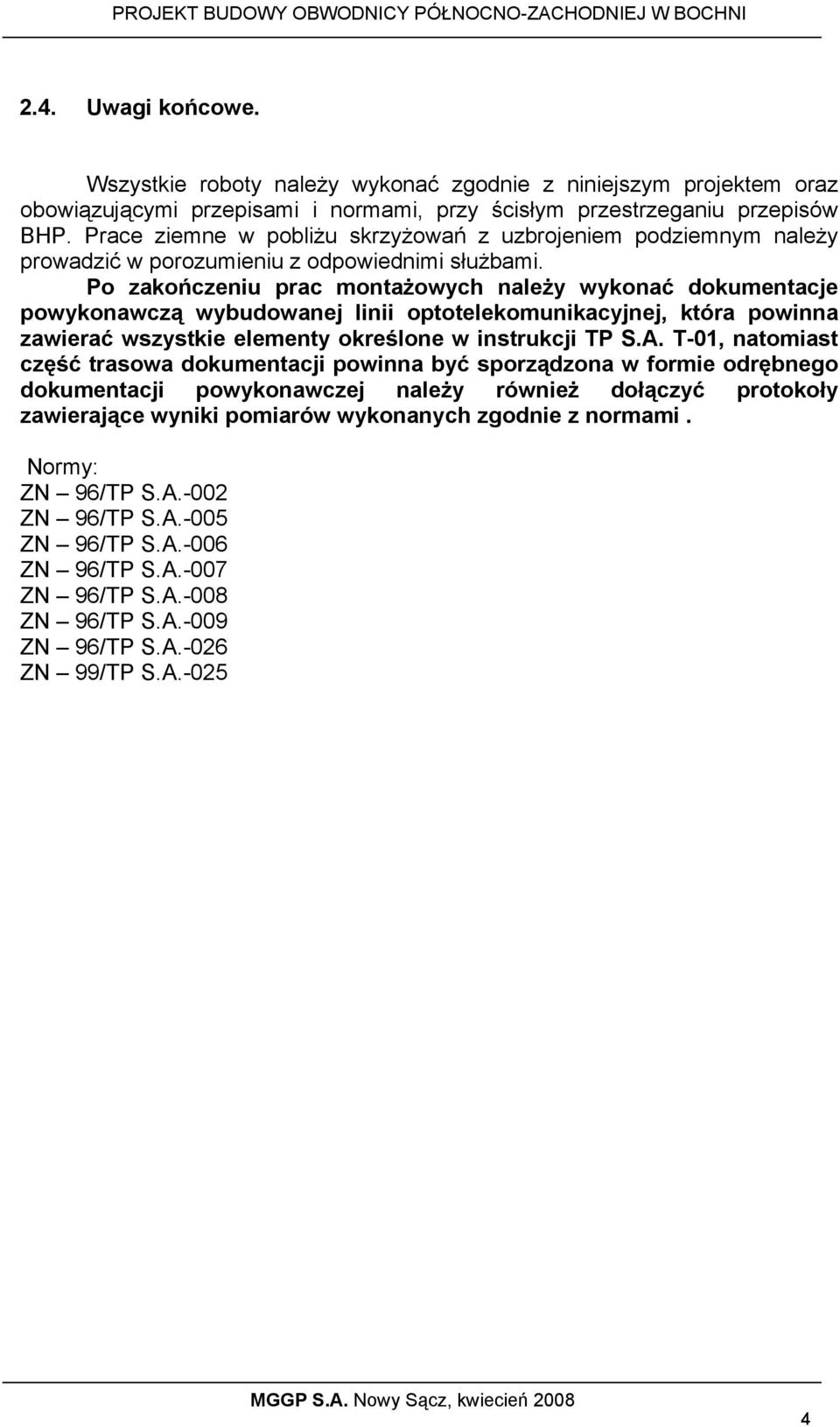

5 PROJEKT BUDOWY OBWODNICY PÓŁNOCNO-ZACHODNIEJ W BOCHNI 2.4. Uwagi końcowe. Wszystkie roboty należy wykonać zgodnie z niniejszym projektem oraz obowiązującymi przepisami i normami, przy ścisłym przestrzeganiu przepisów BHP. Prace ziemne w pobliżu skrzyżowań z uzbrojeniem podziemnym należy prowadzić w porozumieniu z odpowiednimi służbami. Po zakończeniu prac montażowych należy wykonać dokumentacje powykonawczą wybudowanej linii optotelekomunikacyjnej, która powinna zawierać wszystkie elementy określone w instrukcji TP S.A. T-01, natomiast część trasowa dokumentacji powinna być sporządzona w formie odrębnego dokumentacji powykonawczej należy również dołączyć protokoły zawierające wyniki pomiarów wykonanych zgodnie z normami. Normy: ZN 96/TP S.A.-002 ZN 96/TP S.A.-005 ZN 96/TP S.A.-006 ZN 96/TP S.A.-007 ZN 96/TP S.A.-008 ZN 96/TP S.A.-009 ZN 96/TP S.A.-026 ZN 99/TP S.A.-025 MGGP S.A. Nowy Sącz, kwiecień

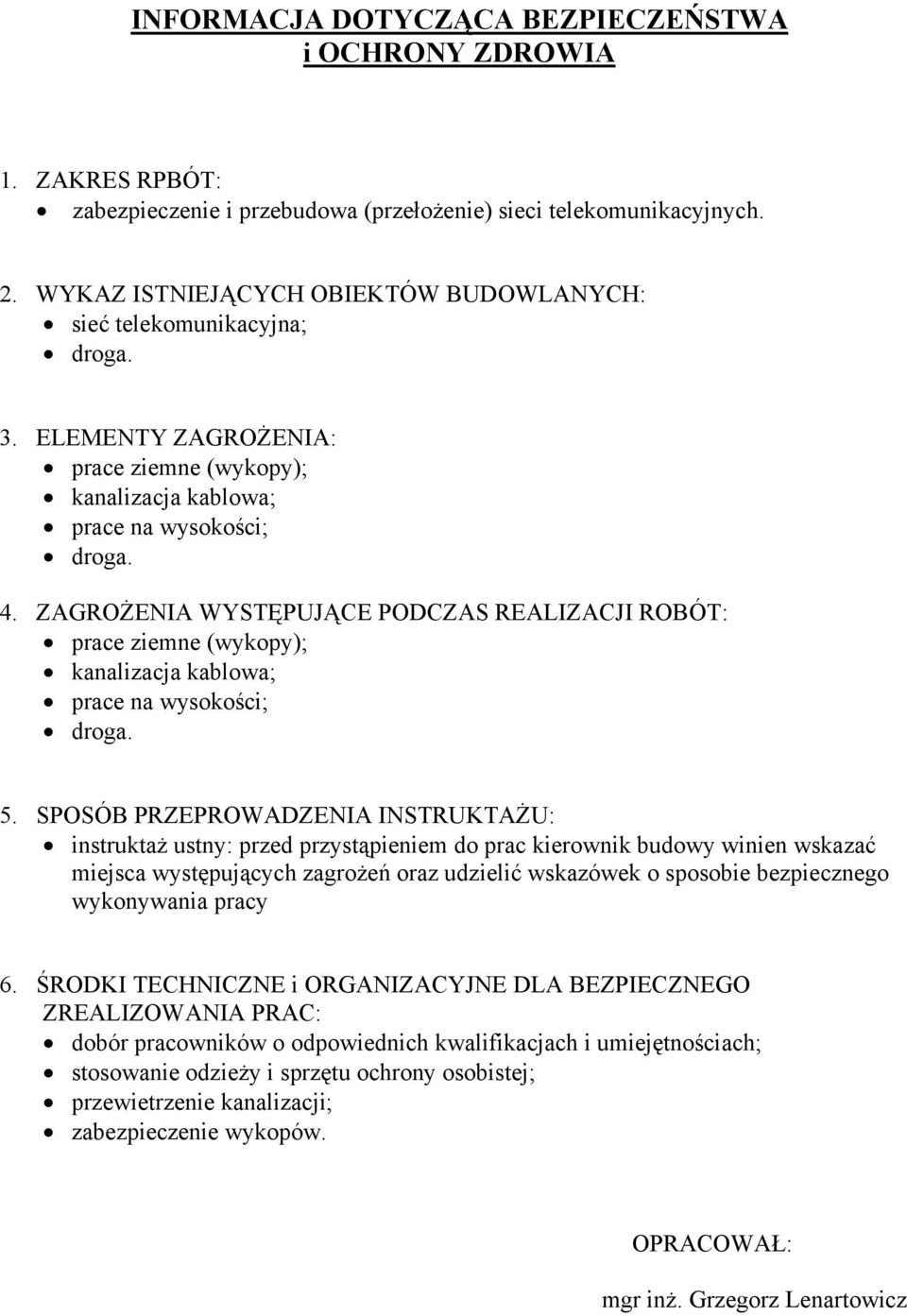

6 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA i OCHRONY ZDROWIA 1. ZAKRES RPBÓT: zabezpieczenie i przebudowa (przełożenie) sieci telekomunikacyjnych. 2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH: sieć telekomunikacyjna; droga. 3. ELEMENTY ZAGROŻENIA: prace ziemne (wykopy); kanalizacja kablowa; prace na wysokości; droga. 4. ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT: prace ziemne (wykopy); kanalizacja kablowa; prace na wysokości; droga. 5. SPOSÓB PRZEPROWADZENIA INSTRUKTAŻU: instruktaż ustny: przed przystąpieniem do prac kierownik budowy winien wskazać miejsca występujących zagrożeń oraz udzielić wskazówek o sposobie bezpiecznego wykonywania pracy 6. ŚRODKI TECHNICZNE i ORGANIZACYJNE DLA BEZPIECZNEGO ZREALIZOWANIA PRAC: dobór pracowników o odpowiednich kwalifikacjach i umiejętnościach; stosowanie odzieży i sprzętu ochrony osobistej; przewietrzenie kanalizacji; zabezpieczenie wykopów. OPRACOWAŁ: mgr inż. Grzegorz Lenartowicz
