1 PROGREG Sp. z o.o Kraków, ul. Dekarzy 7C tel. (012) , fax. (012) NIP REGON Biuro w Łodzi: biuro@progreg.pl Numer KRS Sąd Rejonowy dla Krakowa Śródmieścia w Krakowie, XI Wydział Gospodarczy Krajowego Rejestru Sądowego. Wysokość Kapitału Zakładowego , 00 zł, opłacony w całości. Konto bankowe Nordea Bank Polska S.A Inwestor: Nazwa inwestycji: Adres inwestycji: Faza: Branża: Zarząd Dróg i Utrzymania Miasta ul. Długa Wrocław "Przebudowa torowiska tramwajowego w ul. Hubskiej na odcinku od ul. Pięknej do ul. Kamiennej we Wrocławiu". Zadanie realizowane jest w ramach Projektu: "Zintegrowany System Transportu Szynowego w Aglomeracji i we Wrocławiu - etap I" planowanego do współfinansowania ze środków Funduszu Spójności - Program Operacyjny Infrastruktura i Środowisko, Działanie 7.3. Transport miejski w obszarach metropolitalnych. Odcinek: ul. Hubska od ul. Pięknej do ul. Kamiennej Projekt Wykonawczy Elektryczna Tom: Przebudowa i zabezpieczenie istniejących sieci elektroenergetycznych Kod CPV: Projektował: mgr inż. Bogdan Iwulski Nr upr. 90/91 Sprawdził: Opracował: mgr inż. Wiesław Korbanek Nr upr. 59/93 mgr inż. Marcin Kmiecik mgr inż. Michał Janus Kraków, listopad 2010

Konto bankowe Nordea Bank Polska S.A. 63 1440 1127 0000 0000 1018 7036 Inwestor: Nazwa inwestycji: Adres inwestycji: Faza: Branża: Zarząd Dróg i Utrzymania Miasta ul.

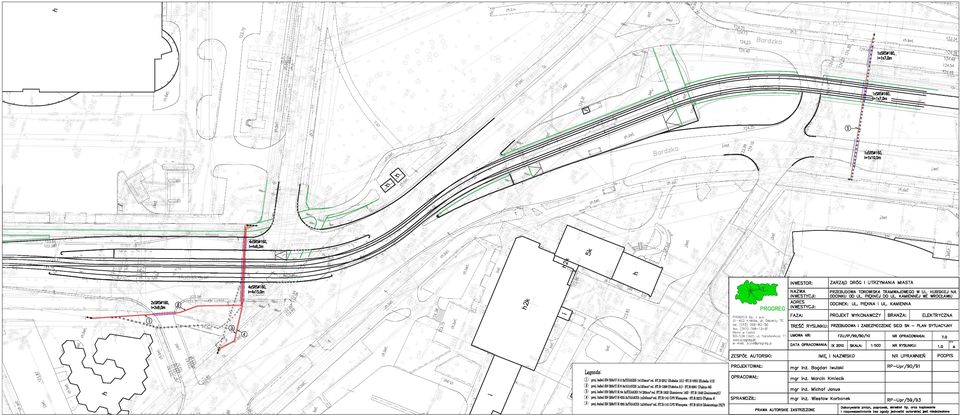

2 Opracowanie dokumentacji projektowej dla zadania pn.: Przebudowa torowiska tramwajowego w ul. Hubskiej na odcinku od ul. Pięknej do ul. Kamiennej we Wrocławiu 2 I Opis techniczny 1 WSTĘP Przedmiot opracowania Podstawa opracowania Materiały wyjściowe Zakres projektu ROZWIĄZANIA techniczne Opis ogólny Przebudowa kabli SN UWAGI KOŃCOWE ZESTAWIENIE MATERIAŁÓW KOPIE DOKUMENTÓW Oświadczenie Kopie Uprawnień Budowlanych Kopie Zaświadczenia o przynależności do Izby Inżynierów Budownictwa... 8 II Część rysunkowa 1. Przebudowa i zabezpieczenie istniejących sieci SN - plan sytuacyjny... Rys. [1.0] 2. Przebudowa i zabezpieczenie istniejących sieci SN - schemat... Rys. [2.0] Kraków, ul. Dekarzy 7C NIP REGON Biura: Kraków, ul. Dekarzy 7C, tel. (012) , fax.(012) biuro@progreg.pl

.. 3 4 UWAGI KOŃCOWE... 4 5 ZESTAWIENIE MATERIAŁÓW... 4 6 KOPIE DOKUMENTÓW... 5 6.1 Oświadczenie... 5 6.2 Kopie Uprawnień Budowlanych... 6 6.

3 Opracowanie dokumentacji projektowej dla zadania pn.: Przebudowa torowiska tramwajowego w ul. Hubskiej na odcinku od ul. Pięknej do ul. Kamiennej we Wrocławiu 3 I OPIS TECHNICZNY 1 WSTĘP 1.1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest: Projekt Wykonawczy Przebudowy torowiska tramwajowego w ul. Hubskiej na odcinku od ul. Pięknej do ul. Kamiennej we Wrocławiu. Branża instalacyjno-inżynierska Tom 7.0. Przebudowa i zabezpieczenie istniejących sieci elektroenergetycznych 1.2 Podstawa opracowania Podstawą opracowania projektu wykonawczego jest umowa zawarta pomiędzy firmą PROGREG Sp. z o.o. a Zarządem Dróg i Utrzymania Miasta we Wrocławiu, Wrocław, ul. Długa 49. Inwestorem zamierzenia budowlanego jest Zarząd Dróg i Utrzymania Miasta we Wrocławiu Materiały wyjściowe Przy opracowywaniu projektu wykonawczego wykorzystano następujące materiały: Mapy geodezyjne. Zalecenia Inwestora Polska Norma PN-83/E Elektroenergetyczne i sygnalizacyjne linie kablowe 2 ZAKRES PROJEKTU Niniejsze opracowanie obejmuje przebudowę kolidujących z projektowaną inwestycją, sieci elektroenergetycznych będących własnością EnergiaPro S.A. Oddział we Wrocławiu. Przez obszar planowanej inwestycji przebiegają istniejące kable: SN K-5 typu 3xYHAKXS 1 x120mm 2 relacji ST.R ST.R-1955 SN K-6 typu 3xYHAKXS 1x120mm 2 relacji ST.R ST.R-2981 SN K-84 typu 3xYHAKXS 1x120mm 2 relacji ST.R ST.R-1948 SN K-623 typu 3x240mm 2 Al i 3xYHAKXS 1x120mm 2 relacji ST.R ST.R-2272 SN K-693 typu 3x150mm 2 HAKnFtA relacji ST.R ST.R ROZWIĄZANIA TECHNICZNE 3.1 Opis ogólny W rejonie objętym zakresem niniejszego opracowania, tj na ul. Hubskiej od ul. Pięknej do ul. Kamiennej znajduje się rozbudowana sieć elektroenergetyczna. Przed przystąpieniem do robót ziemnych należy wykonać przekopy kontrolne, celem dokładnej lokalizacji kabli wymienionych w pkt Przebudowa kabli SN W związku z przebudową torowiska tramwajowego w ul. Hubskiej na odcinku od ul. Pięknej do ul. Kamiennej we Wrocławiu zachodzi konieczność przebudowy kabli SN w tym rejonie. Dotyczy to linii kablowych K-5, K-6, K-84, K-623, K-693. Zgodnie z warunkami przebudowy sieci elektroenergetycznej wydanymi przez EnergiaPro S.A. Oddział we Wrocławiu, kable na kolidujących odcinkach należy wymienić na nowe i ułożyć wzdłuż projektowanej trasy pokazanej na Rys.1.0. Mufy kablowe wykonać w miejscach wskazanych na planie sytuacyjnym. Przejścia pod drogami i torowiskiem wykonać w rurach SRSØ160mm 2 na głębokości co najmniej 1 m licząc od powierzchni terenu do górnej warstwy rury ochronnej. Istniejące kable K-5, K6, K-84 należy przebudować stosując kabel 3xYHAKXS 1x120mm 2, 20kV. Istniejące kable K-623, K-693 należy przebudować stosując Kraków, ul. Dekarzy 7C NIP REGON Biura: Kraków, ul. Dekarzy 7C, tel. (012) , fax.(012) biuro@progreg.pl

Branża instalacyjno-inżynierska Tom 7.0. Przebudowa i zabezpieczenie istniejących sieci elektroenergetycznych 1.

4 Opracowanie dokumentacji projektowej dla zadania pn.: Przebudowa torowiska tramwajowego w ul. Hubskiej na odcinku od ul. Pięknej do ul. Kamiennej we Wrocławiu 4 kabel 3xYHAKXS 1x240mm 2, 20kV. Projektowane kable należy układać na warstwie piasku o grubości co najmniej 10cm. Ułożone kable należy zasypać warstwą piasku o grubości co najmniej 10cm, następnie warstwą rodzimego gruntu o grubości co najmniej 15 cm, a następnie przykryć folią z tworzywa sztucznego koloru czerwonego. Folia powinna mieć grubość co najmniej 0,5 mm. Szerokość folii powinna być taka, aby przykrywała ułożone kable, lecz nie mniejsza niż 20 cm. Głębokość ułożenia kabli w ziemi mierzona od powierzchni ziemi do zewnętrznej powierzchni kabla górnej warstwy powinna wynosić co najmniej 1 m. Kable powinny być ułożone w wykopie linia falistą z zapasem (1-3% długości wykopu). Przy mufach należy pozostawić zapas kabli po obu stronach mufy, łącznie nie mniej niż 4m. Rowy kablowe zasypać ziemią, ubijając ją warstwami co 20 cm. Do łączenia nowych odcinków kabli z istniejącymi, stosować mufy kablowe producentów dopuszczonych do stosowania na sieciach kablowych EnergaPro S.A. Oddział we Wrocławiu. Przed zasypaniem końcowym kabli należy zgłosić roboty zanikowe do odbioru do Rejonu Dystrybucji Wrocław. 4 UWAGI KOŃCOWE 1. Roboty wynikłe z niniejszej dokumentacji skoordynować z innymi branżami oraz wykonać w oparciu o plansze zbiorczą uzbrojenia istniejącego i projektowanego. 2. Prace należy wykonać zgodnie z PBUE, oraz aktualnie obowiązującymi przepisami uwzględniającymi uwagi BHP. Wszystkie prace należy prowadzić zgodnie z postanowieniami normy PN-76/E-05125, i wytycznymi EnergaPro S.A. Oddział we Wrocławiu, oraz w porozumieniu i pod nadzorem Rejonu Dystrybucji Wrocław. 3. Prace ziemne w pobliżu skrzyżowań z istniejącymi mediami wykonywać ręcznie, stosując przed rozpoczęciem robót przekopy kontrolne. 4. Projektowany obiekt jest pierwszej kategorii geotechnicznej 5. Masy ziemne powstałe przy kopaniu rowu kablowego zostaną, po ułożeniu kabla energetycznego sn, zagospodarowane na placu budowy do zasypania rowu kablowego. Zasypywany rów kablowy zagęszczać warstwami. 6. Po odbiorze, Wykonawca dostarczy Właścicielowi sieci, dokumentację powykonawczą oraz dokumentację geodezyjną w postaci papierowej i cyfrowej. 5 ZESTAWIENIE MATERIAŁÓW Kabel SN 20kV 3xYHAKXS 1x120 mm 2-228,0 m Kabel SN 20kV 3xYHAKXS 1x240 mm 2-109,0 m Rura Arot SRSØ ,0 m Mufa kablowa do kabli 20 kv - 10,0 szt Kraków, ul. Dekarzy 7C NIP REGON Biura: Kraków, ul. Dekarzy 7C, tel. (012) , fax.(012) biuro@progreg.pl

Ułożone kable należy zasypać warstwą piasku o grubości co najmniej 10cm, następnie warstwą rodzimego gruntu o grubości co najmniej 15 cm, a następnie przykryć folią z tworzywa sztucznego koloru

5 Opracowanie dokumentacji projektowej dla zadania pn.: Przebudowa torowiska tramwajowego w ul. Hubskiej na odcinku od ul. Pięknej do ul. Kamiennej we Wrocławiu 5 6 KOPIE DOKUMENTÓW 6.1 Oświadczenie O Ś W I A D C Z E N I E Projekt wykonawczy: 7.0. PRZEBUDOWA I ZABEZPIECZENIE ISTNIEJĄCYCH SIECI ELEKTROENERGETYCZNYCH będący częścią projektu wykonawczego: Opracowanie dokumentacji projektowej dla zadania pn.: Przebudowa torowiska tramwajowego w ul. Hubskiej na odcinku od ul. Pięknej do ul. Kamiennej we Wrocławiu uzupełniony został o uwagi wniesione na etapie uzgodnień i opinii. Uwagi wprowadzone zostaną do przedmiarów i kosztorysów. Projekt wykonany zgodnie z obowiązującymi przepisami, zasadami wiedzy technicznej jest kompletny z punktu widzenia celu, któremu ma służyć. Projektant: Bogdan Iwulski (imię i nazwisko) (podpis) (data) Sprawdzający: Wiesław Korbanek (imię i nazwisko) (podpis) (data) Kraków, ul. Dekarzy 7C NIP REGON Biura: Kraków, ul. Dekarzy 7C, tel. (012) , fax.(012) biuro@progreg.pl

PRZEBUDOWA I ZABEZPIECZENIE ISTNIEJĄCYCH SIECI ELEKTROENERGETYCZNYCH będący częścią projektu wykonawczego: Opracowanie dokumentacji projektowej dla zadania pn.: Przebudowa torowiska tramwajowego w ul.

6 6 6.2 Kopie Uprawnień Budowlanych Za zgodność z oryginałem Kraków, dnia Kraków ul. Powstańców 36/43 NIP: Biura: Kraków, ul. Dekarzy 7C, tel. (012) , fax.(012) biuro@progreg.pl

Powstańców 36/43 NIP: 945-106-32-37 Biura:3 0-414 Kraków,

7 7 Za zgodność z oryginałem Kraków, dnia Kraków ul. Powstańców 36/43 NIP: Biura: Kraków, ul. Dekarzy 7C, tel. (012) , fax.(012) biuro@progreg.pl

Powstańców 36/43 NIP: 945-106-32-37 Biura:3 0-414

8 8 6.3 Kopie Zaświadczenia o przynależności do Izby Inżynierów Budownictwa Za zgodność z oryginałem Kraków, dnia.

9 9 Za zgodność z oryginałem Kraków, dnia.
