1 Zagospodarowanie terenu w rejonie skrzyżowania ul. Świdnickiej i ul. Kazimierza Wielkiego wraz z: budową konstrukcji wsporczych pod oświetlenie i trakcję tramwajową, przebudową przejścia podziemnego na lokal usługowy, budową i przebudową sieci, przyłączy i instalacji zewnętrznych PRZYŁĄCZE TELETECHNICZNE LOKALU W PRZEJŚCIU TOM A.4.4 PW I N W E S T Y C J A temat projektu Zagospodarowanie terenu w rejonie skrzyżowania ul. Świdnickiej i ul. Kazimierza Wielkiego wraz z: budową konstrukcji wsporczych pod oświetlenie i trakcję tramwajową, przebudową przejścia podziemnego na lokal usługowy, budową i przebudową sieci, przyłączy i instalacji zewnętrznych wodociągowych, kanalizacyjnych (sanitarnych, deszczowych, ogólnospławnych), cieplnych, trakcji tramwajowej, elektrycznych i teletechnicznych adres cz. dz. nr 26/1; 26/3; 28/8; 27/19; 27/37; 29/1; 58/6; 67/2; 58/10; 58/11 AM-37; Obręb Stare Miasto, Wrocław inwestor Gmina Wrocław poprzez ZIM ul. Januszowicka 15a Wrocław T E M A T O P R A C O W A N I A tom TOM A4.4 temat branża stadium data opracowania /nr PRZYŁĄCZE TELETECHNICZNE LOKALU W PRZEJŚCIU TELETECHNICZNA PW /1304 P R O J E K T A N C I Elektryczna Projektant mgr inż. Jacek Augustyniak upr. budow. w specjalności telekomunikacyjnej w zakresie telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą, nr upr. 284/DOŚ/05 Sprawdzający mgr inż. Roman Gądek upr. budow. w specjalności telekomunikacyjnej w zakresie telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą, nr upr. DTK-WSB/02484/04/U m a j o r a r c h i t e k c i p r a c o w n i m a j o r a r c h i t e k c i. p l u l. k r a iń s k i e g o 3 / w r o c ł a w n i p

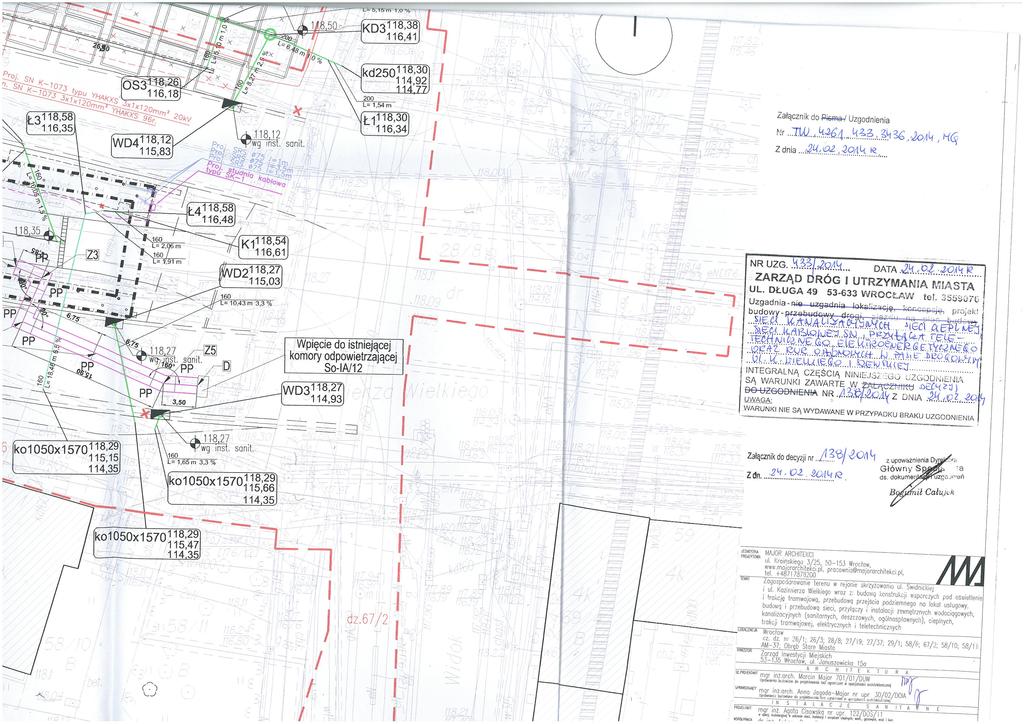

2 Zagospodarowanie terenu w rejonie skrzyżowania ul. Świdnickiej i ul. Kazimierza Wielkiego wraz z: budową konstrukcji wsporczych pod oświetlenie i trakcję tramwajową, przebudową przejścia podziemnego na lokal usługowy, budową i przebudową sieci, przyłączy i instalacji zewnętrznych PRZYŁĄCZE TELETECHNICZNE LOKALU W PRZEJŚCIU TOM A4.4 PW Spis zawartości opracowania A. CZĘŚĆ OPISOWA Spis zawartości opracowania PODSTAWA OPRACOWNIA PRZEDMIOT OPRACOWNIA MATERIAŁY WYJŚCIOWE BUDOWA KANALIZACJI TELETECHNICZNEJ SKRZYŻOWANIA Z PODZIEMNYM UZBROJENIEM TERENU PODSTAWOWE NORMY I PRZEPISY ZWIĄZANE Z PROJEKTEM UWAGI... 4 B. CZĘŚĆ RYSUNKOWA Nr rys. Nazwa rysunku Skala nr strony IT_01 Przyłącze teletechniczne lokalu w przejściu-plan sytuacyjny 1:250 5 C. ZAŁĄCZNIKI Nazwa załącznika nr strony Techniczne warunki przyłączenia do sieci telekomunikacyjnej nr: TOTWSAU-WR /TWP/13/MK z dnia r., Uzgodnienie trasy projektowanego przyłącza nr: TOTDBA-WR /UZG/13/MK z dnia r., Uzgodnienie przyłącza telekomunikacyjnego nr: TOTDBA-WR /UZG/14/DB z dnia r. Uzgodnienie sieci i przyłączy ZDiUM nr: TUU MG z dnia r. 11 Decyzja ZDiUM na lokalizację infrastruktury technicznej w pasie ruchu drogowego nr: 138/2014 z 13 dnia r. 2

3 Zagospodarowanie terenu w rejonie skrzyżowania ul. Świdnickiej i ul. Kazimierza Wielkiego wraz z: budową konstrukcji wsporczych pod oświetlenie i trakcję tramwajową, przebudową przejścia podziemnego na lokal usługowy, budową i przebudową sieci, przyłączy i instalacji zewnętrznych PRZYŁĄCZE TELETECHNICZNE LOKALU W PRZEJŚCIU TOM A4.4 PW 1 PODSTAWA OPRACOWNIA Podstawę opracowania stanowi umowa zawarta pomiędzy Gminą Wrocław reprezentowaną przez Zarząd Inwestycji Miejskich we Wrocławiu a pracownią architektoniczną Major Architekci. 2 PRZEDMIOT OPRACOWNIA Przedmiotem opracowania jest projekt budowy kanalizacji teletechnicznej w celu przyłączenia przebudowywanego lokalu w przejściu podziemnym do istniejącej infrastruktury teletechnicznej. 3 MATERIAŁY WYJŚCIOWE Projekt opracowano na podstawie: mapy do celów projektowych z sierpnia 2013 r. opracowana przez GEOGRUNT S.C. Tomasz Lenart, Marcin Lenart, techniczne warunki przyłączenia do sieci telekomunikacyjnej nr: TOTWSAU-WR /TWP/13/MK z dnia r., uzgodnienie trasy projektowanego przyłącza nr: TOTDBA-WR /UZG/13/MK z dnia r., 4 BUDOWA KANALIZACJI TELETECHNICZNEJ Projekt zakłada budowę kanalizacji teletechnicznej w rejonie przebudowywanego skrzyżowania ulic Kazimierza Wielkiego i Świdnickiej. W celu realizacji inwestycji należy wybudować kanalizację teletechniczną 1xHDPE Ø 50-4,7m od istniejącej studni kablowej nr: 499C/A874 do projektowanego przepustu kablowego zlokalizowanego we wschodniej ścianie istniejącego przejścia podziemnego na skrzyżowaniu ulic Kazimierza Wielkiego z ulica Świdnicką. Głębokość układania rury wynosi 0,8 m. W terenie zabudowanym i uzbrojonym roboty ziemne należy prowadzić wyłącznie sposobem ręcznym. Ściany wykopów powinny być nachylone pod odpowiednim kątem w zależności od kategorii gruntu (zabezpieczyć przed osunięciem w razie potrzeby). Przy wykonywaniu rowów kablowych należy zastosować odpowiednie środki dla zabezpieczenia kolidujących z rowem urządzeń podziemnych i nadziemnych. Rurociągi i kable na czas robót powinny być umieszczone w korytkach i zabezpieczone w wykopie przez podwieszenie albo też zabezpieczone w inny sposób. Przed ułożeniem rury dno rowu kablowego powinno być oczyszczone z kamieni i innych przedmiotów oraz starannie wyrównane. Podczas układania rurociągu należy zastosować pomarańczową taśmę oznaczeniową TOL w połowie głębokości ułożenia kanalizacji kablowej, z napisem "UWAGA! KABEL TELEKOMUNIKACYJNY". Napis ten powinien być wykonany dużymi literami koloru czarnego o wysokości 30 mm, w odstępach nie większych niż 20 cm oraz o szerokości 10 cm. 5 SKRZYŻOWANIA Z PODZIEMNYM UZBROJENIEM TERENU Przy skrzyżowaniach lub zbliżeniach z istniejącymi, podziemnymi urządzeniami i sieciami Wykonawca spełni następujące warunki: Roboty budowlano montażowe w obrębie istniejących sieci i urządzeń podziemnych oraz innych obiektów budowlanych wykonywane będą zgodnie z normami i przepisami obowiązującymi w budownictwie i łączności. Roboty budowlane będą wykonane zgodnie z obowiązującymi przepisami budowlanymi tj. przy skrzyżowaniach i zbliżeniach zachowane zostaną normatywne odległości podstawowe dla sieci i obiektów, a w przypadku braku możliwości ich zachowania zastosowane zostaną dodatkowe środki zabezpieczające w postaci dodatkowej osłony z rur grubościennych na istniejącej lub budowanej sieci. Przystąpi do robót w strefie istniejących sieci lub urządzeń po uprzednim, pisemnym powiadomieniu odpowiednich jednostek nimi zrządzających. Ewentualne uszkodzenia sieci i urządzeń podziemnych oraz innych obiektów budowlanych powstałe podczas prowadzonych robót zostaną bezzwłocznie zgłoszone ich właścicielowi. Wykonawca robót usunie awarię na własny koszt. 3

4 Zagospodarowanie terenu w rejonie skrzyżowania ul. Świdnickiej i ul. Kazimierza Wielkiego wraz z: budową konstrukcji wsporczych pod oświetlenie i trakcję tramwajową, przebudową przejścia podziemnego na lokal usługowy, budową i przebudową sieci, przyłączy i instalacji zewnętrznych PRZYŁĄCZE TELETECHNICZNE LOKALU W PRZEJŚCIU TOM A4.4 PW 6 PODSTAWOWE NORMY I PRZEPISY ZWIĄZANE Z PROJEKTEM Wszystkie prace oraz wykorzystane materiały muszą być zgodne z odpowiednimi normami polskimi oraz branżowymi. 7 UWAGI Przed przystąpieniem do robót ziemnych służba geodezyjna powinna wytyczyć trasę z oznakowaniem kolizji z aktualnie występującym uzbrojeniem, a wykonawca przed rozpoczęciem robót bezwzględnie powinien powiadomić i uzyskać zgodę właściciela lub użytkownika terenu na wejście w teren. W miejscach o dużym zagęszczeniu kolizji wykopy należy wykonywać sposobem ręcznym. Wykopy, roboty przy drogach i chodnikach należy odpowiednio zabezpieczyć i oznakować dla ruchu pieszego i kołowego zgodnie z obowiązującymi przepisami. Po zakończeniu prac ziemnych należy wykonać inwentaryzację geodezyjną wybudowanej kanalizacji teletechnicznej. Wszystkie prace oraz wykorzystane materiały muszą być zgodne z odpowiednimi normami polskimi oraz branżowymi. 4

5

6

7

8

9

10

11

12

13

14
