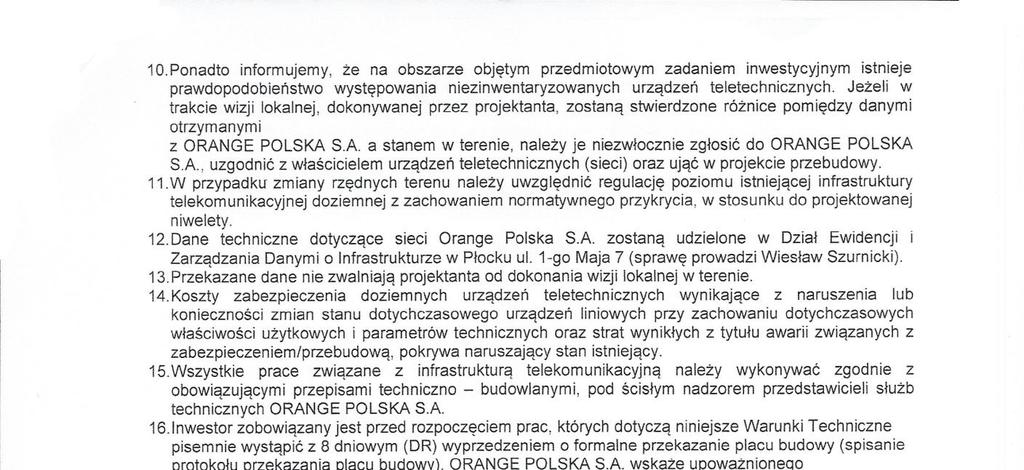

3 PROJEKT WYKONAWCZY Przebudowa i zabezpieczenie sieci telekom. Orange Polska S.A. kolidującej z budową ulic: Brata Zeno, Bursztynowej, Rubinowej i Perłowej w Myszyńcu budowa telekom. kanalizacji kablowej. Spis treści 1. Charakterystyka ogólna str.4 2. Część techniczna str Warunki techniczne Orange Polska S.A. Wydział Ewidencji i Zarządzania Danymi o Infrastrukturze Radom z dnia r str Warunki techniczne wydane przez Gminę Myszyniec str Część kosztorysowa str Lokalizacja inwestycji str Projekt zagospodarowania terenu str Schemat przebudowy sieci Orange Polska S.A. projektowanej kanalizacji telekomunikacyjnej str Symbole sieci telekomunikacyjnej str Oświadczenie projektanta str Uprawnienia str

4 1. Charakterystyka ogólna 1.1. Przedmiot projektu. Przedmiotem projektu jest przebudowa i zabezpieczenie sieci telekom. Orange Polska S.A. kolidującej z budową ulic: Brata Zeno, Bursztynowej i Perłowej w Myszyńcu budowa telekom. kanalizacji kablowej Zakres rzeczowy. Zakres rzeczowy przebudowy linii telekomunikacyjnej obejmuje: - budowa kabla ziemnego 4x XzTKMXpw 2x2x0,5 o długości trasowej 4x 0,064,0 km - budowa zabezp. na przebudowanym kablu rurą RHDPE fi 110/6,3 3 szt 15,0m - budowa zabezpieczenia na istn. kablu rurą AROTA PS szt 31,0m., - budowa zabezpieczenia na istn. kablach rurą RHDPE fi 40/3,7 40,0m., - demontaż kabli doziemnych - 4 x 0,064 km. Zakres rzeczowy budowy kanalizacji kablowej obejmuje: - budowę kanalizacji kablowej jednootworowej 0,856 km/ Kanaliz. - budowę studni kablowych SKR-1 23 szt 1.1 Podstawa opracowania Podstawę do opracowania niniejszego projektu stanowią: a) Zlecenie Inwestora b) warunki techniczne wydane przez Inwestora c) warunki techniczne wydane przez ORANGE POLSKA S.A, d) uzgodnienia branżowe oraz z Inwestorem e) mapy uzbrojenia terenu w skali 1:500 f) normy państwowe, branżowe i zakładowe TP S.A., g) pomiary trasowe i ustalenia w terenie, 1.4 Inwestor i wykonawca Inwestorem robót objętych niniejszym opracowaniem jest Gmina Myszyniec Plac Wolności 60, Myszyniec 1.5 Wykonawca robót Wykonawcą robót będzie firma specjalistyczna w zakresie budowy sieci telekomunikacyjnych wybrana drogą przetargu. 4

5 2. Część techniczna 2.1. Stan istniejący. W obrębie ulic: Brata Zeno, Bursztynowej, Rubinowej i Perłowej w Myszyńcu znajduje się sieć telefoniczna Orange Polska S.A. ( kable rozdzielcze i abonenckie) 2.2. Stan projektowany. - Przebudowa i zabezpieczenie istniejącej kanalizacji i kabli telefon. Zgodnie z podanymi warunkami technicznymi wydanymi przez Orange Polska S.A. w związku z przebudową ww. ulic w Myszyńcu, wynikła konieczność przebudowy i zabezpieczenia istniejących sieci telekomunikacyjnych. W zakresie przebudowy: Na ulicy Bursztynowej należy na istniejących kablach abonenckich XzTKMXpw 2x2x0,5 4 szt, wykonać złącza przelotowe między którymi należy wybudować wstawki kablowe w miejscu wskazanym na rys. 01 Schemat przebudowy. Po trasie przebudowy kabli na projektowanych wjazdach wykonać zabezpieczenia kabli rurą RHDPE fi 110/6,3. Kabel doziemny należy układać na głęb. co najmniej 0,7 1,0 m. Kabel doziemny należy zabezpieczyć przed ewentualnym uszkodzeniem, stosując taśmę ochronną ostrzegawczą koloru żółtego z perforowanym napisem UWAGA KABEL, którą należy układać nad kablem doziemnym w połowie głębokości układanego kabla zgodnie z normą ZN-96/TP S.A.-025 W zakresie zabezpieczenia istniejących sieci telefonicznych. W miejscu skrzyżowania istniejącej kanalizacji z projektowaną ulicą Perłową i Rubinową przy wylocie do ulicy Gen. Bema należy wykonać zabezpieczenia rurami ochronnymi dwudzielnymi typu A 110 PS AROT o dł. 5,0 i 7,0 m. Istniejące przejścia poprzeczne kablowe na ulicy Brata Zeno i Rubinowej należy zabezpieczyć przed uszkodzeniami rurami ochronnymi dwudzielnymi typu A 110 PS AROT o dł. 5,0 i 2x 7,0 m. Przy ul. Gen.Bema na odc. projektowanego umacniania skarp i dna rowu wykonać zagłębienie istniejących dwóch kabli XzTKMXpw 2x2x0,5 na gł. min. 30cm. W tym celu na kablach należy wykonać złącza przelotowe między którymi wybudować kable w rurze ochronnej HDPE fi 40/3,7 - Budowa kanalizacji teletechnicznej przy przebudowie ulic Brata Zeno, Bursztynowej, Rubinowej i Perłowej w Myszyńcu. Zgodnie z warunkami technicznymi wydanymi przez Inwestora projektuje się budowę nowych ciągów kanalizacji telefonicznej składającego się z jednej rury HDPE 110/6,3 ułożonych na gł. min. 0,7m. Na projektowanym ciągu zakłada się ustawienie studni typu SKR-1. Studnie powinny być wyposażone w pokrywy ryglowane i zamknięte na zamki typu ABLOY. Lokalizacja urządzeń przedstawiona jest na mapie geodezyjnej i rys. nr 1 Schemat przebudowy i budowy urządzeń telekom. 5

6 Sposób budowy kanalizacji teletechnicznej regulują normy: ZN-96/TP S.A.-011 Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. ZN-96/TP S.A.-012 Kanalizacja kablowa pierwotna. Wymagania i badania. 2.4 Warunki techniczne i normy Wszystkie prace należy wykonać zgodnie z wymaganiami norm i przepisów obowiązujących w resorcie łączności, a w szczególności: - ZN-96/TPSA-004 Zbliżenia i skrzyżowania linii telekomunikacyjnych z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania i badania. - ZN-96/TPSA-008 Osłony złączowe. Wymagania i badania. ZN-96/TP S.A.-025 Telekomunikacyjne linie kablowe. Taśmy ostrzegawczo-lokaliz. ZN-96/TP S.A.-027 Telekomunikacyjne sieci miejscowe. Linie kablowe o żyłach metalowych. ZN-96/TP S.A.-028 Tory kablowe abonenckie i międzycentralowe. ZN-96/TP S.A.-029 Telekomunikacyjne kable miejscowe o izolacji i powłoce polietylenowej wypełnione. ZN-96/TP S.A.-030 Łączniki żył. - ZN-96/TP S.A.-033 Obudowy zakończeń kablowych. Wymagania i badania. - ZN-96/TP S.A.-011 Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. - ZN-96/TP S.A.-012 Kanalizacja kablowa pierwotna. Wymagania i badania. - ZN-96/TP S.A.-023 Studnie kablowe. Wymagania i badania. W trakcie prowadzenia robót należy przestrzegać przepisów BHP obowiązujących w resorcie łączności i dotyczących budowy i przebudowy urządzeń telekomunikacyjnych Uwagi końcowe. 1. Roboty budowlane należy prowadzić zgodnie z postanowieniami ustawy Prawo Budowlane (Ustawa z dnia 7 lipca 1994 Dz. U. Nr 89 poz. 414 wraz z późniejszymi zmianami), oraz zgodnie z przepisami obowiązującymi w budownictwie łączności. 2. Warunkiem rozpoczęcia robót jest: - uzyskanie zezwolenia na prowadzenie robót budowlanych; - zapoznanie się z projektem przebudowy drogi wraz z dokumentami towarzyszącymi; - powiadomienie wszystkich zainteresowanych stron o rozpoczęciu prac; - przekazanie wykonawcy placu budowy; Całość robót należy wykonać zgodnie z zakładowymi przepisami BHP i normami. Trasy projektowanych urządzeń telekomunikacyjnych należy wytyczyć geodezyjnie trasowo i wysokościowo, na podstawie projektu budowlanego. Prace związane z przebudową urządzeń telekomunikacyjnych należy prowadzić pod nadzorem służb technicznych TP. Powinny być one prowadzone przez firmę specjalistyczną w zakresie robót telekomunikacyjnych. 6

7 W terminie 30 dni przed planowanymi pracami należy wystąpić z pisemnym wnioskiem o zgodę na przeprowadzenie robót do Orange Polska S.A. (adresy jak w warunkach technicznych). Prace będzie można rozpocząć dopiero po potwierdzeniu terminu przez Orange Polska S.A. Po zakończeniu robót należy dokonać ich komisyjnego odbioru. Komisji odbioru przedstawić dokumentację formalno-prawną oraz techniczną powykonawczą wraz z pomiarami kabli oraz inwentaryzację geodezyjną wybudowanych urządzeń teletechnicznych. Zdemontowane kable przekazać Inwestorowi.. Wszelkie prace objęte niniejszym projektem należy wykonywać zgodnie z obowiązującymi przepisami i normami z zachowaniem obowiązujących przepisów BHP i zasad wykonywania prac w obrębie dróg publicznych. W trakcie wykonywania robót należy na bieżąco odnotowywać wszelkie zmiany odbiegające do stanu projektowanego i nanosić je w dokumentacji powykonawczej. 7

8 8

9 9

10 10

11 11

12 Część kosztorysowa 12

13 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 21
