PROJEKT WYKONAWCZY KANAŁY TECHNOLOGICZNE ZARZĄD DRÓG I UTRZYMANIA MIASTA WE WROCŁAWIU UL. DŁUGA 49, WROCŁAW

Transkrypt

1 INWESTOR NAZWA OBIEKTU BUDOWLANEGO ZARZĄD DRÓG I UTRZYMANIA MIASTA WE WROCŁAWIU UL. DŁUGA 49, WROCŁAW Budowa drogi gminnej na działkach o nr 39/8, 47 AM-14 obręb Gaj we Wrocławiu projekt nr 560 w ramach Wrocławskiego Budżetu Obywatelskiego JEDNOSTKA PROJEKTOWA MTI PROJEKT UL. SIENKIEWICZA 10A/4, DZIERŻONIÓW ADRES OBIEKTU BUDOWLANEGO ŁĄCZNIK UL. BOROWSKIEJ I KUKUCZKI KATEGORIA OBIEKTU BUDOWLANEGO XXV, XXVI BRANŻA TELETECHNICZNA STADIUM DOKUMENTACJI PROJEKT WYKONAWCZY KANAŁY TECHNOLOGICZNE OBRĘB/JEDN. EWID. GAJ /WROCŁAW NUMER EWIDENCYJNY DZIAŁEK AM-14 dz. nr 39/8, 47, 39/14, 11, 39/10 Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Podpis Data Projektant: mgr inż. Stefan Siemiak telekomunikacyjna 363/DOŚ/

2 SPIS TREŚCI: 1. CZĘŚĆ INFORMACYJNO-OGÓLNA Nazwa obiektów budowlanych Inwestor Nazwa jednostki projektowej Podstawa opracowania Zakres rzeczowy opracowania Dokumentacja związana CZĘŚĆ OPISOWA Opis techniczny Zestawienie tabelaryczne... 5 Tabela 3. Zestawienie długości trasowych odcinków ciągów między studniami... 5 Tabela 4. Zestawienie materiałów podstawowych Uwagi końcowe ZAŁĄCZNIKI... 7 UZGODNIENIA, DECYZJE I OPINIE CZĘŚĆ RYSUNKOWA

3 OPIS DO PROJEKTU BRANŻY TELETECHNICZNEJ - SIEĆ MTKK DLA ZADANIA : BUDOWA DROGI GMINNEJ NA DZIAŁKACH O NR 39/8, 47 AM-14 OBRĘB GAJ WE WROCŁAWIU - PROJEKT NR 560 W RAMACH WROCŁAWSKIEGO BUDŻETU OBYWATELSKIEGO. 1. CZĘŚĆ INFORMACYJNO-OGÓLNA 1.1 Nazwa obiektów budowlanych Budowa sieci Miejskich Teletechnicznych Kanałów Kablowych w ramach budowy drogi gminnej na działkach o nr 39/8, 47 am-14 obręb gaj we Wrocławiu - projekt nr 560 w ramach Wrocławskiego Budżetu Obywatelskiego Inwestor ZARZĄD DRÓG I UTRZYMANIA MIASTA WE WROCŁAWIU UL. DŁUGA 49, WROCŁAW 1.3. Nazwa jednostki projektowej MTI PROJEKT TOMASZ CABAŁA ul. Sienkiewicza 10A/ Dzierżoniów 1.4. Podstawa opracowania a) Umowa pomiędzy Inwestorem a wykonawcą, b) Mapa do celów projektowych w skali 1:500 c) Projektowany układ drogowy d) Wizja lokalna w terenie e) Warunki techniczne projektu i budowy sieci. g) Normy zakładowe Wydziału Inżynierii Miejskiej Urzędu Miejskiego Wrocławia: Miejskie Teletechniczne Kanały Kablowe (MTKK) dla Miasta Wrocławia nr ZN-WIMUMWR h) Obowiązujące w Polsce przepisy, rozporządzenia branżowe Zakres rzeczowy opracowania Zakres inwestycji budowy MTKK obejmuje: - budowę ciągu z 1 rury o średnicy fi posadowienie studni kablowych typu SK-1 Szczegółowe zestawienia tabelaryczne elementów ujęto w pkt. 2.2 tego opracowania. 3

4 1.6. Dokumentacja związana Niniejszy projekt jest ściśle powiązany z pozostałymi tomami branżowymi przedmiotowego zadania. Przy opracowywaniu harmonogramu prac budowlanych, zaleca się powiązać kolejność wykonywania robot teletechnicznych z robotami z tomów pozostałych. 2. CZĘŚĆ OPISOWA 2.1. Opis techniczny Do budowy kanalizacji kablowej MTKK należy stosować rury, wyposażenie i osprzęt (studnie, złączki rur, uszczelnienia końców rur) zgodne z Normami Wydziału Inżynierii Miejskiej Urzędu Miejskiego Wrocławia nr ZN-WIMUMWR Rury powinny posiadać deklarację zgodności z dyrektywą LVD WE. 1. Przebieg projektowanych ciągów MTKK, rur obiektowych oraz miejsce posadowienia studni kablowych wskazano na planie sytuacyjnym rys.1. Zgodnie z wytycznymi zaprojektowano ciągi o profilu 2x110 z rur dwuściennych karbowanych gładkich w środku. Ciąg należy układać metodą wykopu otwartego. Budując studnie należy zachować normatywne odległości od sąsiedniego uzbrojenia terenu. 2. Punktem styku dla nowoprojektowanego odcinka sieci MTKK jest istniejąca studnia kablowa zlokalizowana w ul. Borowskiej. Innych punktów styku do których należy dowiązać istniejąca sieć w obszarze opracowania brak. 3. Wszystkie studnie należy wyposażyć w ramy z kołnierzem żeliwnym i pokrywy żeliwne wypełnione betonem zbrojonym w klasie wytrzymałości B-125. Na pokrywach studni powinno być umieszczone trwałe logo Urzędu Miejskiego Wrocławia. 4. Końce rur należy uszczelnić korkami styropianowymi. 5. Rury powinny być układane na głębokości min. 0,7 m poniżej poziomu gruntu pod zieleńcem i/lub chodnikiem oraz ma głębokości nie mniejszej niż 0,5m, licząc od górnej granicy zewnętrznej ścianki kanału technologicznego do poziomu dolnej granicy konstrukcji pobocza, chodnika. W miejscu poprzecznego przejścia pod konstrukcją nawierzchni jezdni kanał technologiczny należy posadowić nie mniej niż 0,5m, licząc od górnej granicy zewnętrznej ścianki kanału technologicznego do poziomu najniżej położonego punktu dolnej granicy konstrukcji (nie mniej niż 1m od poziomu nawierzchni). Przebieg rur powinien zostać oznaczony taśmą ostrzegawczą w połowie głębokości ułożenia rur. Rury rurociągu w wykopie należy układać na podsypce piaskowej o grubości 10 cm. Ułożone warstwy rur należy przysypać warstwą piasku lub przesianej ziemi 10 cm ponad poziom rury, a następnie dopiero zasypać. 6. Należy zapewnić możliwość skorygowania wysokości montażu włazów studni w czasie budowy powierzchni drogi rowerowej. Przed przystąpieniem do budowy studni kablowych wykonawca winien uzyskać potwierdzenie pisemne od inwestora i generalnego wykonawcy o aktualności rzędnej wykonanych nawierzchni w miejscach posadowienia studni. 7. Ramy i pokrywy istniejących studni należy wyregulować do poziomu terenu projektowanego. 8. Miejsce wprowadzenia rur powinno zostać uszczelnione względem otworu w studni 4

5 zaprawą o odpowiednich parametrach. Uszczelnienie względem ściany studni wykonać masą bitumiczno-kauczukową lub wodoszczelną zaprawą cementową Zestawienie tabelaryczne Tabela 1. Zakres trasowy budowy ciągów Lp. Typ ciągu Jednostka Zakres rura pierwotna 1 1 x 110 m 9,0 3 2 x 110 m 177,5 RAZEM m 186,5 Tabela 2. Zestawienie liczby i typów studni kablowych Studnie kablowe [szt.] Lp. SKO-2g prefabrykat SKR-1 SK-1 prefabrykat Tabela 3. Zestawienie długości trasowych odcinków ciągów między studniami Lp. 1 Odcinek linii ZDiUM Typ budowli ZDiUM Długość w [m] od studni nr do studni nr 2 x x 40 2 x x x 110 Studnia istniejąca , Zaślepione końce rur Zaślepione końce rur RAZEM 0 177,5 9,0 0 Tabela 4. Zestawienie materiałów podstawowych Lp. Nazwa Jm Ilość 1. 2 x rura przeciskowa RHDPEp 110/6,3 m 2 x Studnia kablowa SKO-2g - prefabrykat rama i pokrywa żeliwna ciężka kpl Pokrywa wewnętrzna wyposażona w kłódkę systemową kpl Rura dwuścienna karbowana gładka w środku fi 110 m 2x164,5 5

6 2.3. Uwagi końcowe Projekt zrealizowano zgodnie z normą ZN-WIMUMWR 02 Zasady projektowania. Wykonawcą prac może być przedsiębiorstwo lub osoba specjalizująca się i posiadająca odpowiednie uprawnienia do wykonywania tego rodzaju prac, posiadająca ponadto akceptację właściciela budowanej sieci MTKK. O pracach należy powiadomić z wyprzedzeniem 14-dniowym Wrocławskie Inwestycje a przed przystąpieniem do prac należy wystąpić do odpowiednich zawartych w uzgodnieniach służb o pełnienie nadzoru technicznego nad wykonywanymi pracami. Szczegółowy harmonogram robót opracowany na podstawie niniejszego opracowania należy uzgodnić z właścicielem budowanej sieci MTKK. Roboty budowlano-montażowe w obrębie sieci telekomunikacyjnej należy wykonywać zgodnie z normami ZN-WIMUMWR a także przepisami obowiązującymi w budownictwie, łączności i pod nadzorem upoważnionego przedstawiciela Wrocławskich Inwestycji. Projekt został opracowany zgodnie z otrzymanymi danymi programowymi przedstawionymi przez Zarząd Dróg i Utrzymania Miasta we Wrocławiu pismo TRP AG z dnia oraz na podstawie danych i informacji otrzymanych od pracowników Zarządu Dróg i Utrzymania Miasta. Pracę w pobliżu innych urządzeń podziemnych należy wykonywać ręcznie, wykonując odpowiednie przekopy kontrolne. Przed przystąpieniem do robót ziemnych wykonawca powinien zapoznać się z aktualną mapą geodezyjną uzbrojenia podziemnego, uwagami zawartymi w protokole z Narady Koordynacyjnej.. Wytyczenie projektowanych elementów należy wykonać po wyznaczeniu w terenie przez uprawnionego geodetę krawężników, osi i pikietażu jezdni wg części drogowej. Po wykonaniu wszystkich prac należy wykonać końcowe badania techniczne budowanej sieci i dostarczyć właścicielowi sieci protokoły badań i dokumentację powykonawczą zgodną ze stosowanym systemem paszportyzacji. Wybudowane ciągi MTKK należy przed zasypaniem zgłosić do zinwentaryzowania przez uprawnionego geodetę i odbioru technicznego przez przedstawiciela Wrocławskich Inwestycji. Odbiór przed zasypaniem budowanych ciągów MTKK musi być potwierdzony pozytywnym wpisem odbioru w dziennik budowy inspektora nadzoru z ramienia Inwestora. 6

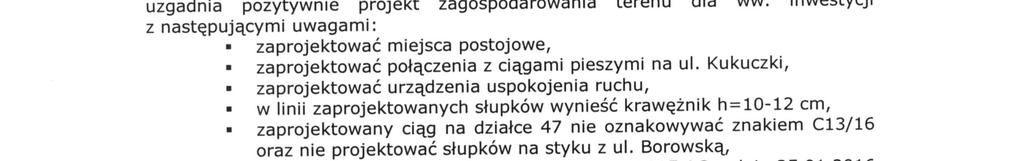

7 3. Załączniki UZGODNIENIA, DECYZJE I OPINIE 7

8 8

9 9

10 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 19

20 20

21 21

22 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

30 30

31 31

32 32

33 33

34 34

35 35

36 36

37 37

38 38

39 39

40 40

41 41

42 42

43 43

44 44

45 45

46 46

47 47

48 48

49 49

50 50

51 51

52 52

53 53

54 54

55 55

56 56

57 4. Część rysunkowa Nr rys. 1 2 Tytuł rysunku Sieć Miejskich Teletechnicznych Kanałów Kablowych Budowa drogi gminnej na działkach o nr 39/8, 47 AM-14 obręb Gaj we Wrocławiu - projekt nr 560 w ramach Wrocławskiego Budżetu Obywatelskiego. Plan sytuacyjny Sieć Miejskich Teletechnicznych Kanałów Kablowych Budowa drogi gminnej na działkach o nr 39/8, 47 AM-14 obręb Gaj we Wrocławiu - projekt nr 560 w ramach Wrocławskiego Budżetu Obywatelskiego. Schemat logiczny sieci Ilość arkuszy Skala 1 1:
