Budowa przyłącza telekomunikacyjnego od istniejącej studni kablowej Orange Polska do budynku oficynowego przy ul. Prądzyńskiego 39a we Wrocławiu.

Transkrypt

1 PROJEKT WYKONAWCZY TEMAT: OBSZAR: BRANśA: INWESTOR: WYKONAWCA: Budowa przyłącza telekomunikacyjnego od istniejącej studni kablowej Orange Polska do budynku oficynowego przy ul. Prądzyńskiego 39a we Wrocławiu. Wrocław Telekomunikacja Gmina Wrocław Reprezentowany przez Zarząd Inwestycji Miejskich Gmina Wrocław Reprezentowany przez Zarząd Inwestycji Miejskich NR PROJEKTU: -ELNETWRKS/MB/032/2007/P FUNKCJA IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS DATA Projektant: Jacek Augustyniak 284/DOŚ/05 LISTOPAD 2016 Opracował Dominik Staroń LISTOPAD 2016 Wrocław, LISTOPAD 2016r.

2 PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA PRZYŁĄCZA TELEKOMUNIKACYJNEGO OD ISTNIEJĄCEJ STUDNI KABLOWEJ ORANGE POLSKA DO BUDYNKU OFICYNOWEGO PRZY UL. PRĄDZYŃSKIEGO 39A WE WROCŁAWIU. 1. OPIS TECHNICZNY PRZEDMIOT OPRACOWANIA INWESTOR PODSTAWA OPRACOWANIA CEL I ZAKRES OPRACOWANIA LOKALIZACJA INWESTYCJI UWAGI KOŃCOWE ROZWIĄZANIE PROJEKTOWE STAN ISTNIEJĄCY STAN PROJEKTOWANY KONFIGURACJA RUROCIĄGÓW MTKK STUDNIE KABLOWE ZAKRES OPRACOWANIA Budowa przyłączy telekomunikacyjnych UWAGI KOŃCOWE ZESTAWIENIA TABELARYCZNE ZAKRES BUDOWANYCH ODCINKÓW KANALIZACJI KABLOWEJ TABELA BUDOWANYCH ODCINKÓW KANALIZACJI KABLOWEJ Zbiorcze zestawienie liczby I typów studni kablowych Specyfikacja Materiałowa WYTYCZNE BIOZ OBOWIĄZUJĄCE NORMY I PRZEPISY WYKONAWCZE CZĘŚĆ FORMALNO-PRAWNA Uprawnienia projektanta Zaświadczenie projektanta STRONA 1

3 PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA PRZYŁĄCZA TELEKOMUNIKACYJNEGO OD ISTNIEJĄCEJ STUDNI KABLOWEJ ORANGE POLSKA DO BUDYNKU OFICYNOWEGO PRZY UL. PRĄDZYŃSKIEGO 39A WE WROCŁAWIU. 8. RYSUNKI RYS. 1 SCHEMAT TRASOWY RYS. 2 SCHEMAT ROZWINIĘTY STRONA 2

4 PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA PRZYŁĄCZA TELEKOMUNIKACYJNEGO OD ISTNIEJĄCEJ STUDNI KABLOWEJ ORANGE POLSKA DO BUDYNKU OFICYNOWEGO PRZY UL. PRĄDZYŃSKIEGO 39A WE WROCŁAWIU. 1. OPIS TECHNICZNY 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt pt. Budowa przyłącza telekomunikacyjnego MTKK od istniejącej studni kablowej Orange Polska do budynku oficynowego przy ul. Prądzyńskiego 39a we Wrocławiu.. Szczegółową trasę zaprezentowana na projekcie zagospodarowania terenu (rys.1) INWESTOR Gmina Wrocław Reprezentowany przez Zarząd Inwestycji Miejskich 1.3. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: Wizje lokalne w terenie, Normy UM Wrocławia (ZN-WIMUMWR-02 Zasady Projektowania ) Normy UM Wrocławia (ZN-WIMUMWR-03 Zasady Budowy ) Mapa do celów projektowych, Opinia ZDiUM Obowiązujące normy i przepisy budowlane, Umowa zawarta pomiędzy inwestorem, a firmą Wrotel Literatura techniczna 1.4. CEL I ZAKRES OPRACOWANIA Celem opracowania jest wybudowanie przyłącza sieci MTKK od istniejącej studni Orange Polska S.A. do budynku przy ul. Prądzyńskiego 39a. Trasę projektowanego przyłącza MTKK pokazano na projekcie zagospodarowania terenu rys.1. Zakres opracowania: Budowa studni kablowej SKR-1-2szt, Budowa przyłącza MTKK PS-3 43,0m Budowa rury osłonowej 1xRHDPE140 17,0m 1.5. LOKALIZACJA INWESTYCJI Inwestycja zlokalizowana jest na terenie projektowanej inwestycji przy ul. Prądzyńskiego 39a Wrocławiu. Dokładną lokalizację inwestycji pokazano na projekcie zagospodarowania terenu rys. 1. STRONA 3

5 PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA PRZYŁĄCZA TELEKOMUNIKACYJNEGO OD ISTNIEJĄCEJ STUDNI KABLOWEJ ORANGE POLSKA DO BUDYNKU OFICYNOWEGO PRZY UL. PRĄDZYŃSKIEGO 39A WE WROCŁAWIU UWAGI KOŃCOWE Projekt wykonawczy będzie podlegał uzgodnieniu przez: Zarząd Dróg i Utrzymania Miasta Prace budowlane związane z inwestycją będą podlegały nadzorowi przez: Zarząd Dróg i Utrzymania Miasta Zarząd Inwestycji Miejskich Orange Polska 2. ROZWIĄZANIE PROJEKTOWE 2.1. STAN ISTNIEJĄCY W projektowanej lokalizacji nie istnieje siec MTKK STAN PROJEKTOWANY Konfiguracje sieci oraz typy rurociągów i studni przyjęto zgodnie z wytycznymi do projektowania sieci MTKK oraz Normą Zakładową ZN-WIUMUMWR KONFIGURACJA RUROCIĄGÓW MTKK PS-3 - jest to ciąg złożony z jednego modułu czterech rur 4xHDPE STUDNIE KABLOWE Dla całego opracowania przyjęto studnie z prefabrykatów SKR-1 Są to studnie spełniające wymogi studni przelotowej i odgałęźnej. Projektuje się pokrywy studni z wietrznikami i logo Urzędu Miasta Wrocławia. W celu zabezpieczenia studni przed dostępem osób niepowołanych, w studniach projektowanych zastosować dodatkowe płyty antywłamaniowe wyposażone w kłódkę z wkładką systemową. Opis procedury zamawiania kłódek znajduje się na stronie internetowej ZDIUM: Zastosować ramy i pokrywy żeliwne wypełnione betonem zbrojnym w klasie wytrzymałości min. B-125 STRONA 4

6 PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA PRZYŁĄCZA TELEKOMUNIKACYJNEGO OD ISTNIEJĄCEJ STUDNI KABLOWEJ ORANGE POLSKA DO BUDYNKU OFICYNOWEGO PRZY UL. PRĄDZYŃSKIEGO 39A WE WROCŁAWIU. Otwory w ścianach studni po wprowadzeniu do niej kanalizacji należy uszczelnić. Numerację studni przyjęto dla celów projektowych ZAKRES OPRACOWANIA Budowa studni kablowej SKR-1-2szt, Budowa przyłącza MTKK PS-3 43,0m Budowa rury osłonowej 1xRHDPE140 17,0m 2.4. BUDOWA PRZYŁĄCZY TELEKOMUNIKACYJNYCH Projektowaną trasę przyłącza MTKK pokazano na rys. 1. Projektuje się przyłącza telekomunikacyjne od istniejącej studni kablowej Orange Polska S.A zlokalizowanej przy ul. Prądzyńskiego 39a o łącznej długości 43,0m. Całość została zaprezentowana na Projekcie Zagospodarowania Terenu rys. 1. Na odcinku 17,0m projektowane przyłącze MTKK należy zabezpieczyć rurą osłonową RHDPE140. Przyłącze od strony budynku oraz najbliższej studni uszczelnić zarówno wodoszczelnie jak i gazoszczelnie. Rury HDPE40 na pozostałych odcinkach uszczelnić mułoszczelnie. Prace związane z wpięciem do studni Orange Polska S.A. wykonać pod nadzorem Orange Polska S.A UWAGI KOŃCOWE Prace wykonać zgodnie z projektem i wytycznymi oraz Normą Zakładową ZN-WIMUMWR-02 Miejskie Teletechniczne Kanały Kablowe /MTKK/ dla Miasta Wrocławia. Zapewnić nadzór ze strony właściciela. Grunt zasypowy zagęścić do wskaźników zagęszczenia minimum Is=0,97 sprzętem o odpowiedniej charakterystyce. Grunt zasypowy zagęścić warstwami o grubości zgodnie z charakterystyką użytego sprzętu. Wykonawca robót przed przystąpieniem do prac budowlanych jest zobowiązany do wykonania pomiarów kontrolnych w zakresie sytuacyjno-wysokościowym ze szczególnym uwzględnieniem sprawdzenia włączeń w stan istniejący. W przypadku sieci uzbrojenia terenu należy sprawdzić STRONA 5

7 PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA PRZYŁĄCZA TELEKOMUNIKACYJNEGO OD ISTNIEJĄCEJ STUDNI KABLOWEJ ORANGE POLSKA DO BUDYNKU OFICYNOWEGO PRZY UL. PRĄDZYŃSKIEGO 39A WE WROCŁAWIU. również rzędne przy kolizyjnych przejściach na całej długości projektowanej sieci. W przypadku stwierdzenia rozbieżności pomiędzy usytuowaniem w planie oraz rzędnych wysokościowych elementów projektowanych w stosunku do stanu istniejącego określonego wg mapy STRONA 6

8 PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA PRZYŁĄCZA TELEKOMUNIKACYJNEGO OD ISTNIEJĄCEJ STUDNI KABLOWEJ ORANGE POLSKA DO BUDYNKU OFICYNOWEGO PRZY UL. PRĄDZYŃSKIEGO 39A WE WROCŁAWIU. 3. ZESTAWIENIA TABELARYCZNE 3.1. ZAKRES BUDOWANYCH ODCINKÓW KANALIZACJI KABLOWEJ Lp. Typ ciągu Jednostka Zakres 1. Budowa ciągu PS-3 m 43,0 - HDPE40 - Zielona - HDPE40 - Pomarańczowa - HDPE40 - Czerwona - HDPE40 - Niebieska RAZEM m 43, TABELA BUDOWANYCH ODCINKÓW KANALIZACJI KABLOWEJ Lp. Odcinek linii MTKK Długosc [m] Od Do 2x110 PS3 1x Studnia OPL SKR-1 (1) 23,5 2. SKR--1 (1) SKR-1 (2) 18,0 3. SKR-1 (2) Budynek 1,5 Razem 43, ZBIORCZE ZESTAWIENIE LICZBY I TYPÓW STUDNI KABLOWYCH STRONA 7

9 PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA PRZYŁĄCZA TELEKOMUNIKACYJNEGO OD ISTNIEJĄCEJ STUDNI KABLOWEJ ORANGE POLSKA DO BUDYNKU OFICYNOWEGO PRZY UL. PRĄDZYŃSKIEGO 39A WE WROCŁAWIU. Lp Arkusz Studnie kablowe [szt] SKO-4g SKR-1 SKO-1 1. Ark. 1 x RAZEM 2 Zastosować ramy i pokrywy żeliwne wypełnione betonem zbrojnym w klasie wytrzymałości min. B Na pokrywach studni powinno być umieszczone trwale logo Wrocławia. Wszystkie studnie zabezpieczyć przed dostępem do sieci osób niepowołanych poprzez zastosowanie wewnętrzych pokryw zabezpieczających zamykanych na kłódkę systemową.. 4. SPECYFIKACJA MATERIAŁOWA LP Nazwa JM Ilość 1 Studnia kablowa SKR-1 szt 2 +Rama bez rurek wspornikowych oraz wsporników + Pokrywa cieżka B125 żeliwna 2 Rura osłonowa RHDPE140 m 17,0 3 Rura HDPE40 m 4x43,0 4 Pokrywa wewnętrzna zamykana na kłódkę Szt 1 systemową 5. WYTYCZNE BIOZ STRONA 8

10 PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA PRZYŁĄCZA TELEKOMUNIKACYJNEGO OD ISTNIEJĄCEJ STUDNI KABLOWEJ ORANGE POLSKA DO BUDYNKU OFICYNOWEGO PRZY UL. PRĄDZYŃSKIEGO 39A WE WROCŁAWIU. Kierownik budowy w oparciu o ob. Art. 21a ustawy z dnia 7 lipca 1994r Prawo budowlane (Dz. U. z 2003r nr 80 poz. 718) jest zobowiązany sporządzić plan bezpieczeństwa i ochrony zdrowia zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 27 sierpnia 2002r w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzaju robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi (Dz. U. Nr 15 poz ). Przewidywane zagrożenia: ryzyko wypadku w kontakcie ze sprzętem mechanicznym, roboty wykonywane w pobliżu sieci energetycznych i gazowych, kolizje z ruchem kołowym. 6. OBOWIĄZUJĄCE NORMY I PRZEPISY WYKONAWCZE Norma Zakładowa ZN-WIMUMWR-02 Miejskie Teletechniczne Kanały Kablowe dla Miasta Wrocławia Zasady projektowania; Norma Zakładowa ZN-WIMUMWR-03 Miejskie Teletechniczne Kanały Kablowe dla Miasta Wrocławia Zasady budowy; Normy przepisy opracowane zostały przez Wydział Informatyki Urzędu Miasta Wrocław Część 1; Ustawa Prawo Budowlane ( Dz. U. Ministra 2003 r Nr 207,poz z późn zm.); Ustawa Prawo Telekomunikacyjne (Dz. U. Ministra 2000 r Nr 74, poz. 852); Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie (Dz. U. Ministra 2005r. Nr 219 poz.1864); PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Część 1: Wymagania ogólne; PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów. Część 2-4: Wymagania szczegółowe dla systemu rur instalacyjnych układanych w ziemi; PN-T-45002; 1988 Telekomunikacyjne linie przewodowe. Skrzyżowania z liniami kolejowymi. Wymagania ogólne; PN-EN 124:2000 Zakończenia wpustów i studzienek kanalizacyjnych do nawierzchni dla ruchu pieszego i kołowego, Zasady konstrukcji, badania typy, znakowanie, kontrola jakości. STRONA 9

11 PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA PRZYŁĄCZA TELEKOMUNIKACYJNEGO OD ISTNIEJĄCEJ STUDNI KABLOWEJ ORANGE POLSKA DO BUDYNKU OFICYNOWEGO PRZY UL. PRĄDZYŃSKIEGO 39A WE WROCŁAWIU. STRONA 10

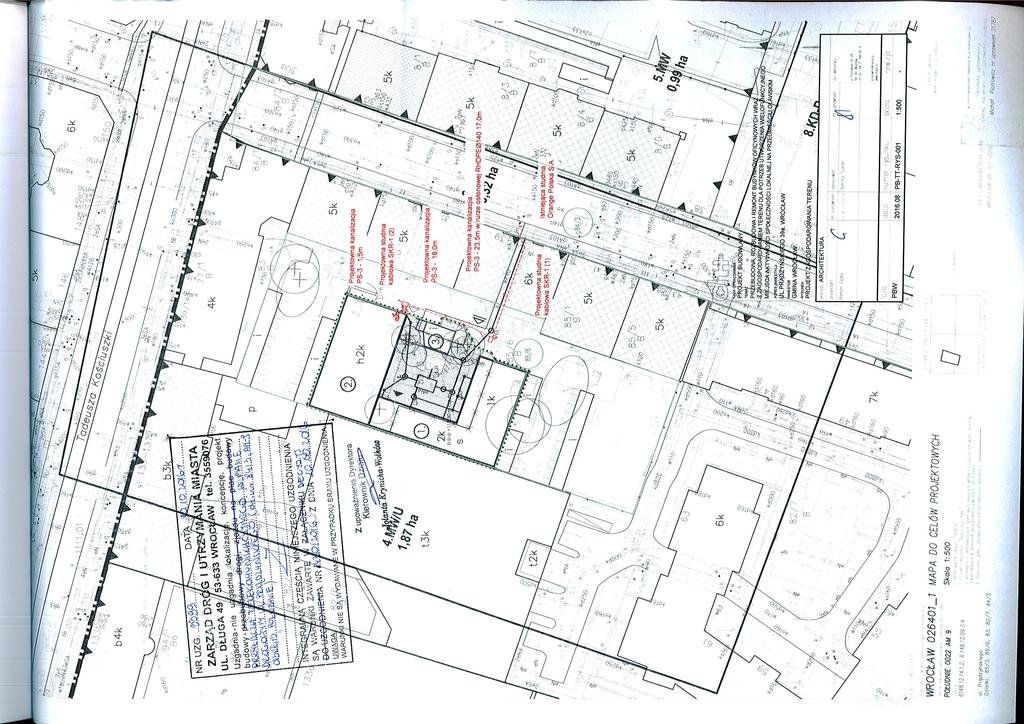

12 PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA PRZYŁĄCZA TELEKOMUNIKACYJNEGO OD ISTNIEJĄCEJ STUDNI KABLOWEJ ORANGE POLSKA DO BUDYNKU OFICYNOWEGO PRZY UL. PRĄDZYŃSKIEGO 39A WE WROCŁAWIU. 7. CZĘŚĆ FORMALNO-PRAWNA - UPRAWNIENIA PROJEKTANTA - ZAŚWIADCZENIE PROJEKTANTA 8. RYSUNKI RYS. 1 SCHEMAT TRASOWY RYS. 2 SCHEMAT ROZWINIĘTY STRONA 11

13

14

15 Zaświadczenie o numerze weryfikacyjnym: DOŚ-L1J-9IK-PL4 * Pan Jacek Augustyniak o numerze ewidencyjnym DOŚ/BT/0109/06 adres zamieszkania ul. Marka Hłaski 51/10, Wrocław jest członkiem Dolnośląskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne od do Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Rainer Bulla, Zastępca Przewodniczącego Rady Dolnośląskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Podpis jest prawidłowy

16

17

18

19

20

21

22

23

24

25

26
