Altana śmietnikowa. Budowlana

Transkrypt

1 TEMAT: Altana śmietnikowa LOKALIZACJA Gdańsk ul. Równa 19/21 dz. nr 228/19 obręb 111 Gdańsk BRANŻA Budowlana INWESTOR Pomorski Ośrodek Ruchu Drogowego w Gdańsku Gdańsk ul. Równa 19/21 AUTOR OPRACOWANIA Bronisław Noga upr. bud. Nr 5007/Gd/91 Gdańsk, czerwiec 2018 r

2 ZAWARTOŚĆ OPRACOWANIA 1. Podstawa opracowania projektu. 2. Opis rozwiązań konstrukcyjnych. 3. Zabezpieczenie antykorozyjne. 4. Uwagi końcowe. 5. BIOZ 6. Dokumenty formalno-prawne - izba i uprawnienia twórcy opracowania 7. Załączniki graficzne - rzut i przekrój płyty fundamentowej - rzut parteru - przekrój - elewacja - schemat montażu 2

3 1. PODSTAWA OPRACOWANIA PROJEKTU Pomiary w terenie Polskie Normy Budowlane, a w szczególności: PN-82/B Obciążenia budowli. Zasady ustalania wartości, PN-82/B Obciążenia budowli. Obciążenia stałe, PN-82/B Obciążenia budowli. Podstawowe obciążenia technologiczne i montażowe PN-80/B Obciążenia w obliczeniach statycznych. Obciążenia śniegiem, PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem, PN-90/B Konstrukcje stalowe- obliczenia statyczne i projektowanie, 2. OPIS ROZWIĄZAŃ KONSTRUKCYJNYCH 2.1. Słupy. Słupy nośne altany śmietnikowej zostaną wykonane z profili zamkniętych 80x80 i 40x80. Słupy zakotwiono do fundamentu dwoma śrubami M Wiązary. Wiązary dachowe zostaną wykonane z profili blaszanych Pokrycie dachowe. Pokrycie dachowe zostanie wykonane z blachy stalowej trapezowej, ocynkowanej ogniowo. Blacha trapezowa niskoprofilowa. Odprowadzenie wody z dachu poprze rynnę D:100 i rurę spustową D: Fundament. Płyta fundamentowe żelbetowa o wym: 535x435x25 cm. Beton C 16/20. Stal zbrojeniowa AIIIN RB Nawierzchnia. Nawierzchnię pod wiatą stanowi zatarta na gładko i impregnowana płyta fundamentowa Ściany. Wypełnienie ścian stanowią elementy lamelowe z blachy ocynkowanej o szer. 15 cm. 3. ZABEZPIECZENIE ANTYKOROZYJNE Konstrukcja stalowa wiaty zostanie zabezpieczona antykorozyjnie poprzez ocynkowanie ogniowe. 3

4 4. UWAGI KOŃCOWE 4.1. Wszelkie prace budowlane przy wykonywaniu obiektu należy wykonać zgodnie z projektem, normami i normatywami PN, wiedzą techniczną, pod właściwym kierownictwem osoby uprawnionej oraz z zachowaniem przepisów BHP (stosować odzież ochronną, zabezpieczenia montażowe i zapewniające stateczność wznoszonym konstrukcjom) Do prac budowlanych należy używać wyłącznie materiałów i wyrobów posiadających odpowiednie dopuszczenia i atesty umożliwiających ich stosowanie w Polsce. Opracował: Bronisław Noga upr.bud 5007/Gd/91 Gdańsk, czerwiec 2018 r 4

5 5. BIOZ INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dziennik Ustaw nr 120 poz z 2003 r 1. Nazwa i adres obiektu budowlanego: Altana śmietnikowa w m. Gdańsk ul. Równa 19/21, działka nr 228/19 Inwestor: Pomorski Ośrodek Ruchu Drogowego w Gdańsku. Gdańsk ul. Równa 19/21 2. Autor opracowania: Bronisław Noga upr. bud. nr 5007/Gd/91 w specjalności konstrukcyjno-budowlanej 3. Zakres robót: Przedmiotem wykonania robót jest montaż stalowej wiaty. W ramach robót w szczególności przewiduje się: wykonanie wykopu pod płytę fundamentową skręcenie konstrukcji stalowej altany śmietnikowej montaż pokrycia dachu 4. Wykaz istniejących obiektów budowlanych: W miejscu usytuowania altany śmietnikowej nie występują obiekty budowlane. 5. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Nie występują. Roboty będą wykonywane w płytkich wykopach. 6. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych: W czasie realizacji robót mogą wystąpić następujące zagrożenia: 1. zagrożenia związane ze składowaniem materiałów - nieodpowiednie składowanie materiałów budowlanych - nieprawidłowe zabezpieczenie materiałów łatwopalnych 2. zagrożenia związane z przemieszczaniem materiałów i odpadów - uderzenie, przygniecenie człowieka przez spadające materiału i ciężkie elementy - awarie sprzętu w czasie pracy np. sprzęt elektryczny 5

6 3. zagrożenia związane z transportem ludzi, sprzętu - potknięcie się, poślizgnięcie, upadek ze środków transportu - potrącenia i uderzenia przez przemierzający się lub pracujący sprzęt 4. zagrożenia związane z wykonywaniem robót i praca sprzętu - upadek ciężkich przedmiotów - upadek z wysokości - upadek z wysokości różnych przedmiotów i narzędzi - zasłabnięcie w czasie robót 5. zagrożenia w czasie robót budowlanych i montażowych - przygniecenie przez ciężkie przedmioty - upadek z wysokości - porażenie prądem elektrycznym 6. inne zagrożenia - zagrożenia występujące w czasie całego cyklu realizacji robót 7. Sposób prowadzenia instruktażu pracowników: Pracownicy powinni być przeszkoleni w zakresie ogólnych przepisów BHP, muszą posiadać świadectwa szkolenia wstępnego i okresowego. Na stanowisku pracy należy przeprowadzić codzienny instruktaż stanowiskowy zawierający: 1. omówienie zakresu prac na dzień roboczy 2. wskazanie bezpiecznego sposobu ich wykonania 3. wyznaczenie osób odpowiedzialnych za poszczególne grupy pracowników w wypadku konieczności puszczenia placu budowy przez mistrza lub brygadzistę 8. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom: 1. zapoznanie z zasadami BHP wykonywania robót budowlanych 2. nadzór kierownika robót 3. realizacja robót przez osoby posiadające odpowiednie przygotowanie zawodowe oraz gdy jest to wymagane odpowiednie uprawnienia 4. używanie właściwej odzieży roboczej, zabezpieczeń, kasków itp. 5. wyposażenie budowy w odpowiednie zaplecze oraz umieszczenie w widocznym miejscu spisu telefonów alarmowych oraz apteczki pierwszej pomocy 6. wydzielenie odpowiedniej strefy prowadzenia robót budowlanych od strefy dostępnej dla innych pracowników Pracownicy powinni znać telefony alarmowe: - pogotowia ratunkowego - straży miejskiej - straży pożarnej - policji 9. Należy opracować szczegółowy projekt bezpieczeństwa i ochrony zdrowia nas podstawie wszystkich projektów branżowych oraz projektów wykonawczych. Opracował: Bronisław Noga upr.bud 5007/Gd/9 Gdańsk, luty 2018 r 6

7 6. Dokumenty formalno-prawne 7

8 8

9 7. Załączniki graficzne - rzut i przekrój płyty fundamentowej - rzut parteru - przekrój - elewacja - schemat montażu 9

10 10

11 11

12 12

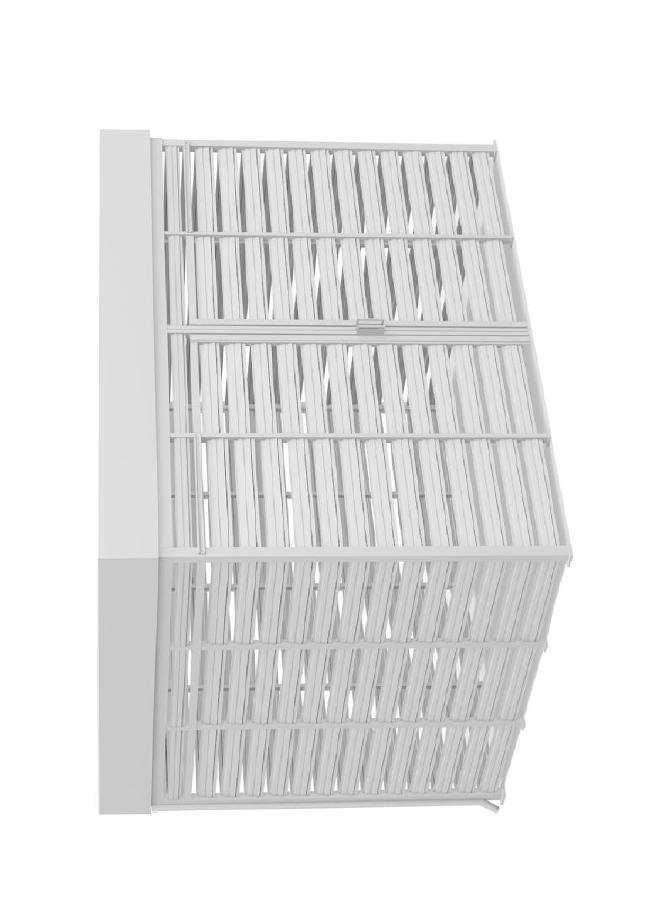

13 13

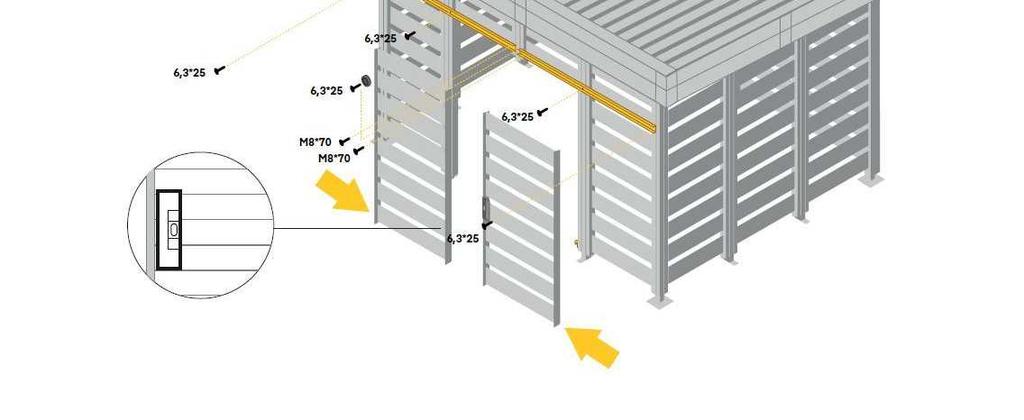

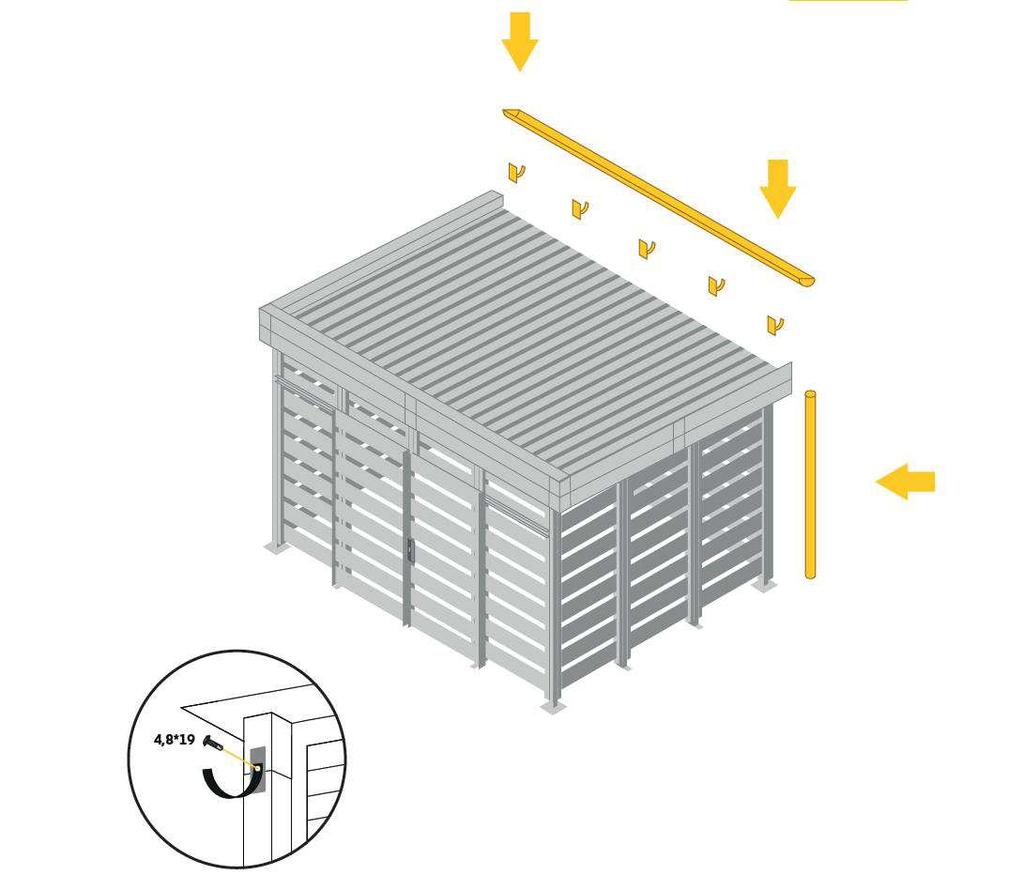

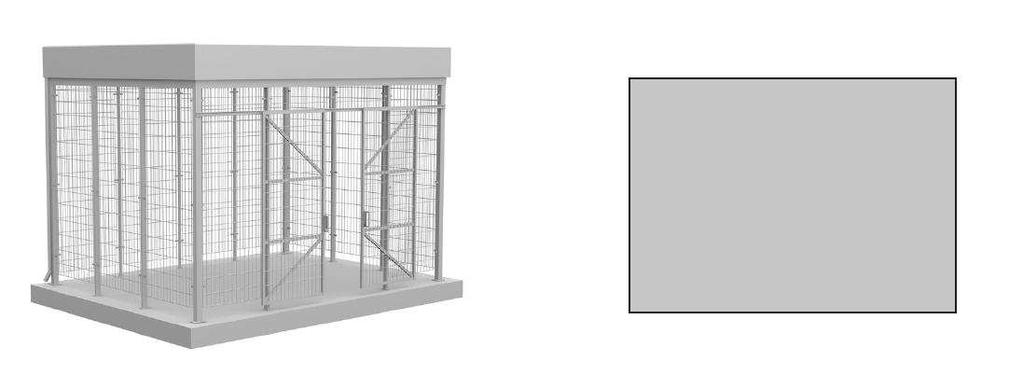

14 SCHEMAT MONTAŻU ALTANY ŚMIETNIKOWEJ 14

15 15

16 16

17 17

18 18

19 19

20 20
