1 Spis treści opracowania 1 Dane ogólne 1.1 Podstawa wykonania projektu 1.2 Przedmiot i zakres projektu 1.3 Wykorzystana dokumentacja 1.4 Wizje lokalne 2. Uwarunkowania wykonania projektu. 3 Opis przyjętego rozwiązania konstrukcyjnego 4. Zastosowane materiały 5. Czynności poprzedzające wykonanie elementów na dachu Załącznik 1. Obliczenia Załącznik 2. Dokumentacja rysunkowa Rys. K-1. Ławy kominiarskie Rys. K-2. Schodki kominiarskie Rys. K-3. Schody detal A Rys. K-4. Schody detal B NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 1

Czynności poprzedzające wykonanie elementów na dachu Załącznik 1. Obliczenia Załącznik 2. Dokumentacja rysunkowa Rys. K-1.

2 1 Dane ogólne 1.1 Podstawa wykonania projektu Projekt został opracowany na zlecenie Narodowego Banku Polskiego, Warszawa, ul. Świętokrzyska 11/ Przedmiot i zakres projektu Przedmiotem projektu jest konstrukcja ław kominiarskich, schodków kominiarskich i schodów, wymienianych na dachu budynku głównego Oddziału Okręgowego NBP w Łodzi przy al. Kościuszki Wykorzystana dokumentacja Przy opracowaniu projektu wykorzystano inwentaryzację istniejących ław kominiarskich wykonaną przez Pracownię Architektoniczna Marek Grymin. 1.4 Wizje lokalne Autorzy projektu dokonali w listopadzie 2012 wizji lokalnej w trakcie której: - zinwentaryzowano sposób mocowania istniejącej konstrukcji ław kominiarskich oraz konstrukcję więźby dachowej. 2. Uwarunkowania wykonania projektu. Przy wykonywaniu projektu uwzględniono konieczność : - zminimalizowania nowych przebić w dachu, - wykonania nowych ław w śladzie istniejących mocowań. 3 Opis przyjętego rozwiązania konstrukcyjnego Zaprojektowano ławy kominiarskie, schodki kominiarskie i schody stalowe. Ławy kominiarskie zaprojektowano w konstrukcji stalowej i zlokalizowano je w miejscu demontowanych ław. Sposób mocowania wykonstruowano tak aby wykorzystać istniejące otwory w dachu. Dodatkowo wykonano wzmocnienia stalowe od spodniej części poszycia dachowego. Ławy kominiarskie Podstawowym elementem ławy kominiarskiej jest podstawa wykonstruowana z płaskownika 50x10mm, ze stali nierdzewnej. Z płaskownika należy wygiąć obejmę w kształcie trójkąta, tak dopasowaną do nachylenia dachu, aby jej górna część była wypoziomowana. W części podstawy bezpośrednio leżącej na dachu należy wykonać otwory o średnicy 13mm. Rozstaw i usytuowanie otworów dostosować do istniejących w dachu otworach po zdemontowanych mocowaniach istniejących dotąd ław Podstawę należy montować do dachu za pomocą śrub M12 (5.8) wykonanych ze stali nierdzewnej. Pod łbem należy NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 2

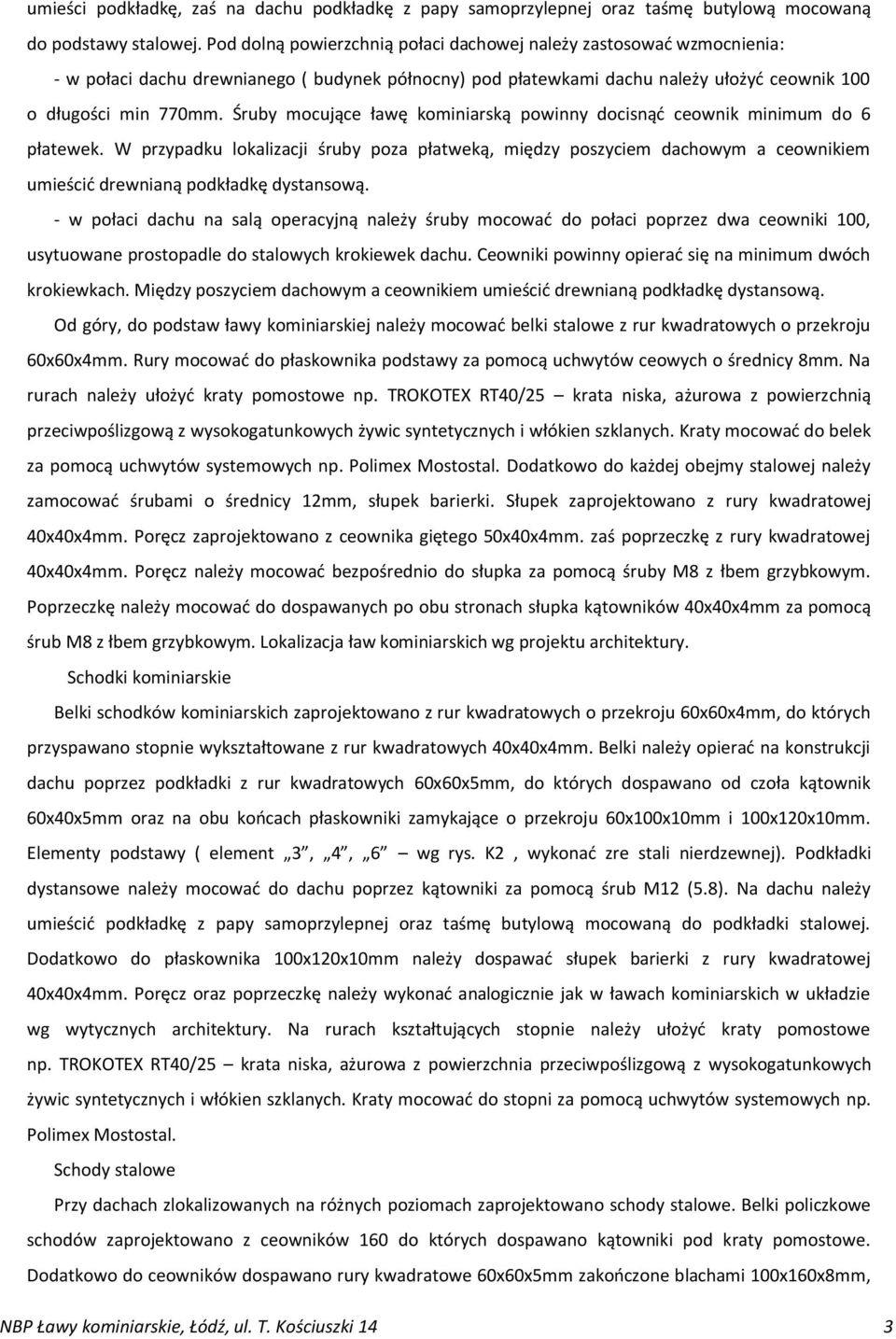

3 umieści podkładkę, zaś na dachu podkładkę z papy samoprzylepnej oraz taśmę butylową mocowaną do podstawy stalowej. Pod dolną powierzchnią połaci dachowej należy zastosować wzmocnienia: - w połaci dachu drewnianego ( budynek północny) pod płatewkami dachu należy ułożyć ceownik 100 o długości min 770mm. Śruby mocujące ławę kominiarską powinny docisnąć ceownik minimum do 6 płatewek. W przypadku lokalizacji śruby poza płatweką, między poszyciem dachowym a ceownikiem umieścić drewnianą podkładkę dystansową. - w połaci dachu na salą operacyjną należy śruby mocować do połaci poprzez dwa ceowniki 100, usytuowane prostopadle do stalowych krokiewek dachu. Ceowniki powinny opierać się na minimum dwóch krokiewkach. Między poszyciem dachowym a ceownikiem umieścić drewnianą podkładkę dystansową. Od góry, do podstaw ławy kominiarskiej należy mocować belki stalowe z rur kwadratowych o przekroju 60x60x4mm. Rury mocować do płaskownika podstawy za pomocą uchwytów ceowych o średnicy 8mm. Na rurach należy ułożyć kraty pomostowe np. TROKOTEX RT40/25 krata niska, ażurowa z powierzchnią przeciwpoślizgową z wysokogatunkowych żywic syntetycznych i włókien szklanych. Kraty mocować do belek za pomocą uchwytów systemowych np. Polimex Mostostal. Dodatkowo do każdej obejmy stalowej należy zamocować śrubami o średnicy 12mm, słupek barierki. Słupek zaprojektowano z rury kwadratowej 40x40x4mm. Poręcz zaprojektowano z ceownika giętego 50x40x4mm. zaś poprzeczkę z rury kwadratowej 40x40x4mm. Poręcz należy mocować bezpośrednio do słupka za pomocą śruby M8 z łbem grzybkowym. Poprzeczkę należy mocować do dospawanych po obu stronach słupka kątowników 40x40x4mm za pomocą śrub M8 z łbem grzybkowym. Lokalizacja ław kominiarskich wg projektu architektury. Schodki kominiarskie Belki schodków kominiarskich zaprojektowano z rur kwadratowych o przekroju 60x60x4mm, do których przyspawano stopnie wykształtowane z rur kwadratowych 40x40x4mm. Belki należy opierać na konstrukcji dachu poprzez podkładki z rur kwadratowych 60x60x5mm, do których dospawano od czoła kątownik 60x40x5mm oraz na obu końcach płaskowniki zamykające o przekroju 60x100x10mm i 100x120x10mm. Elementy podstawy ( element 3, 4, 6 wg rys. K2, wykonać zre stali nierdzewnej). Podkładki dystansowe należy mocować do dachu poprzez kątowniki za pomocą śrub M12 (5.8). Na dachu należy umieścić podkładkę z papy samoprzylepnej oraz taśmę butylową mocowaną do podkładki stalowej. Dodatkowo do płaskownika 100x120x10mm należy dospawać słupek barierki z rury kwadratowej 40x40x4mm. Poręcz oraz poprzeczkę należy wykonać analogicznie jak w ławach kominiarskich w układzie wg wytycznych architektury. Na rurach kształtujących stopnie należy ułożyć kraty pomostowe np. TROKOTEX RT40/25 krata niska, ażurowa z powierzchnia przeciwpoślizgową z wysokogatunkowych żywic syntetycznych i włókien szklanych. Kraty mocować do stopni za pomocą uchwytów systemowych np. Polimex Mostostal. Schody stalowe Przy dachach zlokalizowanych na różnych poziomach zaprojektowano schody stalowe. Belki policzkowe schodów zaprojektowano z ceowników 160 do których dospawano kątowniki pod kraty pomostowe. Dodatkowo do ceowników dospawano rury kwadratowe 60x60x5mm zakończone blachami 100x160x8mm, NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 3

Śruby mocujące ławę kominiarską powinny docisnąć ceownik minimum do 6 płatewek.

4 stanowiące podstawę do mocowania schodów w ścianach. Schody należy mocować do ścian kotwami systemowymi przed montażem sprawdzić konstrukcję ściany i dobrać odpowiednie kotwy. Belki policzkowe należy oprzeć na konstrukcji dachu poprzez blachy 100x200x10mm pod którymi należy umieścić podkładkę z papy samoprzylepnej oraz taśmę butylową mocowaną do blachy. Od góry do ceowników należy przyspawać barierkę z rur kwadratowych 40x40x4mm o geometrii wg wytycznych architektury. Na kątownikach kształtujących podstawę stopni należy ułożyć kraty pomostowe np. TROKOTEX RT40/25 krata niska, ażurowa z powierzchnia przeciwpoślizgową z wysokogatunkowych żywic syntetycznych i włókien szklanych. Kraty mocować do kątowników za pomocą uchwytów systemowych np. Polimex Mostostal. 4. Zastosowane materiały Do wykonania daszku zastosowano : - elementy stalowe ze stali R235 - elementy stalowe wykazane w dokumentacji wykonać ze stali nierdzewnej. - elementy drewniane z drewna C24 zabezpieczonego przed korozją (podkładki od spodniej części dachu) Uwaga : Elementy stalowe zabezpieczać antykorozyjnie przez ocynkowanie i malowanie. 5. Czynności poprzedzające wykonanie elementów na dachu Przed wykonaniem elementów na dachu należy: - zdemontować istniejące ławy kominiarskie - zabezpieczyć i naprawić odsłonięte elementy poszycia, - zweryfikować położenie ław i nachylenie połaci dachowych NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 4

Od góry do ceowników należy przyspawać barierkę z rur kwadratowych 40x40x4mm o geometrii wg wytycznych architektury. Na kątownikach kształtujących podstawę stopni należy ułożyć kraty pomostowe np.

5 Załącznik 1 Obliczenia NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 5

6 1. Konstrukcja wsporcza ław Model obliczeniowy i obciążenia elementarne Wartości charakterystyczne NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 6

7 Wartości obliczeniowe 1.2. Kombinacje obciążeń Kombinacja Nazwa Typ analizy Natura kombinacji Definicja 5 (K) KOMB1 Kombinacja liniowa SGN (1+4+2)* (K) KOMB2 Kombinacja liniowa SGN (1+4+3)* (K) KOMB4 Kombinacja liniowa SGU (1+3+4)* (K) KOMB3 Kombinacja liniowa SGU (1+2+4)*1.00 NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 7

KOMB1 Kombinacja liniowa SGN (1+4+2)*1.10 6 (K) KOMB2 Kombinacja liniowa SGN (1+4+3)*1.

8 1.3. Wyniki obliczeń statycznych Uwaga: Oznaczenie sił normalnych znakiem + ( siły dodatnie ) w wynikach programu Robot oznacza siły ściskające. Oznaczenie sił normalnych znakiem - ( siły ujemne ) w wynikach programu Robot oznacza siły rozciągające. Oznaczenia sił normalnych znakami + lub - w programie Robot są odwrotne do oznaczeń obowiązujących w mechanice klasycznej Deformacje [mm] NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 8

Oznaczenie sił normalnych znakiem - ( siły ujemne ) w wynikach programu Robot oznacza siły rozciągające.

9 Momenty zginające [knm] Siły poprzeczne [kn] NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 9

10 Siły reakcji [kn] Wartości obliczeniowe Wartości charakterystyczne NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 10

11 Wartości obliczeniowe Wartości charakterystyczne NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 11

12 Załącznik 2 Dokumentacja rysunkowa NBP Ławy kominiarskie, Łódź, ul. T. Kościuszki 14 12
