1 PROJEKT KONSTRUKCYJNY dla zamierzenia inwestycyjnego p.n.: Przebudowa wejścia do budynku ZSP Nr 2 w Mysłowicach przy ul. Pocztowej Podstawa opracowania: 1.1. Zlecenie Inwestora Projekt architektoniczny Polskie normy obowiązujące w roku 2008: PN-82/B Obciążenia budowli. Zasady ustalania wartości. PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. PN-80/B Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. PN-B-03264:2002. Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie Aktualnie obowiązujące rozporządzenia Prawo budowlane. 2. Zakres opracowania: Opracowanie obejmuje projekt konstrukcyjny wraz z opracowaniem rysunkowym podstawowych elementów konstrukcji holu wejściowego oraz szatni w Zespole Szkół Ponadgimnazjalnych nr 2 w Mysłowicach przy ul. Pocztowej Badania geotechniczne. Występujące w podłożu grunty warstw geotechnicznych są nośne i nadają się do bezpośredniego posadowienia. Założenia oparto na badaniu geotechnicznym wykonanym przez firmę GEOFUSION na zlecenie pracowni projektowej MERITUM. 4. Określenie warunków geotechnicznych Ustalenie geotechnicznych warunków posadowienia. W oparciu o 7.1. Rozporządzenia MSWiA z dnia 24 września 1998r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych określone w opinii geotechnicznej warunki możemy zaliczyć do prostych warunków gruntowych. Jakościowe określenie właściwości gruntu pozwala zaliczyć badany grunt do prostych warunków gruntowych, występujących w przypadku warstw gruntów jednorodnych genetycznie i litologicznie, równoległych do powierzchni terenu, nie obejmujących mineralnych gruntów słabonośnych, organicznych i nasypów niekontrolowanych, przy zwierciadle wody poniżej projektowanego poziomu posadawiania oraz braku występowania niekorzystnych zjawisk geologicznych.

Podstawowe obciążenia technologiczne i montażowe. PN-80/B-02010. Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. PN-77/B-02011. Obciążenia w obliczeniach statycznych. Obciążenie wiatrem.

2 4.2. Zaliczenie obiektu do kategorii geotechnicznej. Projektowany obiekt, ze względu na parametry gruntu występującego w rozpatrywanym obszarze, zaliczyć należy do I kategorii geotechnicznej Wnioski i zalecenia. 1. Badane podłoże nadaje się do bezpośredniego posadowienia obiektu. 2. Zaprojektowano posadowienie bezpośrednie na ławach oraz stopach fundamentowych. 3. Posadowienie budynku przyjęto na warstwie geotechnicznej II pył podsypanej żwirem do projektowanej głębokości posadowienia 2,26m. Zaleca się wykonanie dookoła budynku drenażu opaskowego, aby w przypadku wystąpienia roztopów zabezpieczyć obiekt przez oddziaływaniem wód gruntowych. 5. Przyjęte obciążenia użytkowe: Obciążenie wiatrem: Obciążenie śniegiem: I strefa. II strefa. 6. Rozwiązania konstrukcyjno materiałowe: Stropodach oparty na płycie żelbetowej grubości 12cm, ocieplony styropianem, pokryty papą na lepiku (2 warstwy). Ściany budynku: Dobudowana część posiada konstrukcję szkieletową (słupowo ryglową), przestrzenie między słupami stanowią okna, lub ścianki wykonane w technologii gipsowo kartonowej. Nadproża: - przy poszerzeniu istniejących otworów zastosowano nadproża z belek stalowych (kształtowników walcowanych) - projektowane nadproża żelbetowe, monolityczne, wylewane na mokro. Wieńce zaprojektowano wieniec żelbetowy o konstrukcji monolitycznej wylewany na mokro, w poziomie stropów nad projektowaną częścią budynku 25x30cm. Fundamenty fundamenty zaprojektowano w postaci ciągłych ław żelbetowych 70x40cm na obwodzie projektowanej części oraz 80x40cm pod słupami, dodatkowo wykonano stężenia ław fundamentowych o przekroju 40x40cm ze względu na występujące na tym terenie szkody górnicze. 7. Elementy konstrukcyjne Fundamenty. Fundamenty budynku zaprojektowano w postaci ciągłych ław żelbetowych pod ścianami i słupami. Ławy żelbetowe pod ścianami zewnętrznymi o przekroju 70x40cm o konstrukcji monolitycznej wylewanej na mokro, zbrojone prętami 4#14 oraz pobocznice 6#16. Dodatkowo wykonano stężenia fundamentów o przekroju 40x40cm zbrojone prętami 6#16. Zbrojenie ław należy wykonać zgodnie z rysunkiem konstrukcyjnym nr K-01 Rzut ław fundamentowych. Pod słup żelbetowy POZ. S1 zaprojektowano stopę o szerokości 80cm. Stopy żelbetowe należy zazbroić zgodnie z rysunkiem konstrukcyjnym. Ławy i stopy należy posadowić na głębokości 2,76m poniżej poziomu terenu. Ściany fundamentowe są wykończone wieńcem żelbetowym 30x30cm zbrojonym prętami 4#14.

Posadowienie budynku przyjęto na warstwie geotechnicznej II pył podsypanej żwirem do projektowanej głębokości posadowienia 2,26m.

3 Materiał: Beton C16/20, stal A-IIIN (RB 500W) pręty podłużne, strzemiona stal A-I (St3S). Wszelkie ubytki i przekopania w podłożu gruntowym uzupełnić chudym betonem C8/10 lub piaskiem zagęszczonym hydraulicznie i mechanicznie w celu uzyskania maksymalnie jednorodnego podłoża. UWAGA: Jeśli w trakcie wykonywania prac fundamentowych stwierdzone zostaną inne od założonych w projekcie warunki gruntowe, należy przystosować projekt do warunków istniejących Wieńce. POZ. W 1: wymiary przekroju poprzecznego to B=30cm, H=30cm, zbrojenie podłużne 4#14mm, strzemiona Ø6mm co 25cm. Beton C16/20. Stal A-I strzemiona, A-IIIN pręty podłużne. Wieniec żelbetowy o konstrukcji monolitycznej, wylewany na mokro Belki. POZ. B 1: wymiary przekroju poprzecznego to B=30cm, H=50cm Belka B1 jedno-przęsłowa żelbetowa o konstrukcji monolitycznej, wylewana na mokro. Zbrojenie dolne7#16mm, zbrojenie górne 4#16mm. Strzemiona co 8 i 20cm, wg rysunku konstrukcji K/4. Materiał: Beton C16/20, stal A-I (St3S) strzemiona, A-IIIN (RB 500W) pręty podłużne. POZ. B 2: wymiary przekroju poprzecznego to B=20cm, H=30cm Belka B2 cztero-przęsłowa żelbetowa o konstrukcji monolitycznej, wylewana na mokro. Zbrojenie dolne 4#12mm, zbrojenie górne 2#12mm. Strzemiona co 15cm, wg rysunku konstrukcji K/4. Materiał: Beton C16/20, stal A-I (St3S) strzemiona, A- IIIN (RB 500W) pręty podłużne. POZ. B 3: Belka z dwóch kształtowników stalowych walcowanych IPE300 o długości 720cm połączonych ze sobą za pomocą spawanych przewiązek o wymiarach 100x140x8mm, zabezpieczona antykorozyjnie malowaniem. Oparcie i położenie wg rysunku konstrukcji K/7. Materiał: Stal St3S POZ. B 4: Belka z dwóch kształtowników stalowych walcowanych IPE330 o długości 610cm połączonych ze sobą za pomocą spawanych przewiązek o wymiarach 100x180x8mm, zabezpieczona antykorozyjnie malowaniem. Połączenie ze słupem za pomocą blachy o wymiarach 380x400x20mm i śrub M24. Oparcie i położenie wg rysunku konstrukcji K/7. Materiał: Stal St3S Słupy. POZ. S 1: Wysokość L=650cm, wymiary przekroju poprzecznego 30 45cm. Słup S1 żelbetowy o konstrukcji monolitycznej, wylewany na mokro. Zbrojenie nośne 12#16mm, strzemiona czterocięte Ø6 co 10 i 20cm wg rysunku konstrukcji K/3. Materiał: Beton C16/20, stal A-I (St3S) strzemiona, A-IIIN (RB 500W) pręty podłużne. POZ. S 2: Wysokość L=650cm, wymiary przekroju poprzecznego 20 30cm. Słup S1 żelbetowy o konstrukcji monolitycznej, wylewany na mokro. Zbrojenie nośne 6#16mm, strzemiona Ø6 co 10 i 20cm wg rysunku konstrukcji K/3. Materiał: Beton

UWAGA: Jeśli w trakcie wykonywania prac fundamentowych stwierdzone zostaną inne od założonych w projekcie warunki gruntowe, należy przystosować projekt do warunków istniejących. 7.2. Wieńce. POZ.

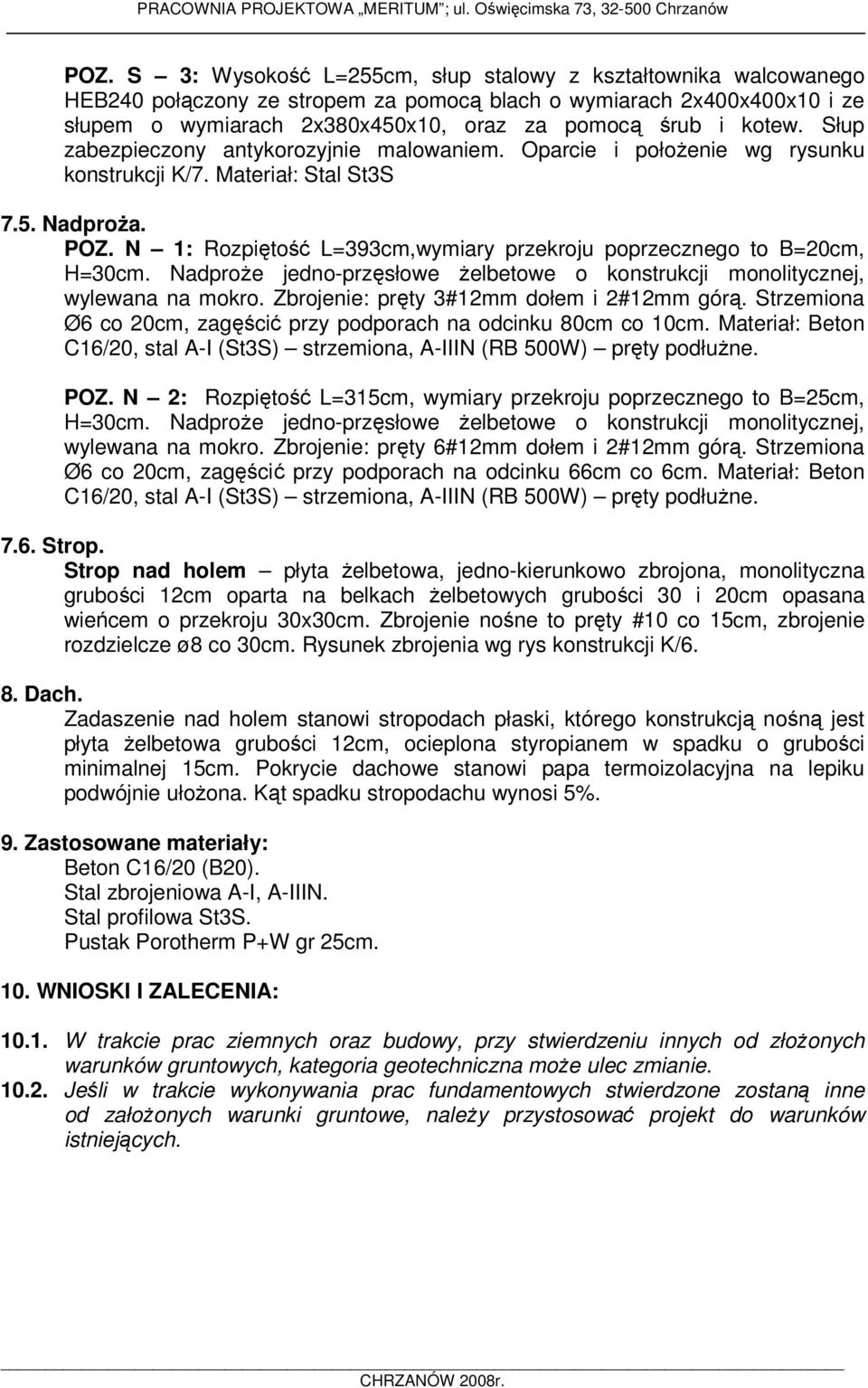

4 POZ. S 3: Wysokość L=255cm, słup stalowy z kształtownika walcowanego HEB240 połączony ze stropem za pomocą blach o wymiarach 2x400x400x10 i ze słupem o wymiarach 2x380x450x10, oraz za pomocą śrub i kotew. Słup zabezpieczony antykorozyjnie malowaniem. Oparcie i położenie wg rysunku konstrukcji K/7. Materiał: Stal St3S 7.5. Nadproża. POZ. N 1: Rozpiętość L=393cm,wymiary przekroju poprzecznego to B=20cm, H=30cm. Nadproże jedno-przęsłowe żelbetowe o konstrukcji monolitycznej, wylewana na mokro. Zbrojenie: pręty 3#12mm dołem i 2#12mm górą. Strzemiona Ø6 co 20cm, zagęścić przy podporach na odcinku 80cm co 10cm. Materiał: Beton POZ. N 2: Rozpiętość L=315cm, wymiary przekroju poprzecznego to B=25cm, H=30cm. Nadproże jedno-przęsłowe żelbetowe o konstrukcji monolitycznej, wylewana na mokro. Zbrojenie: pręty 6#12mm dołem i 2#12mm górą. Strzemiona Ø6 co 20cm, zagęścić przy podporach na odcinku 66cm co 6cm. Materiał: Beton 7.6. Strop. Strop nad holem płyta żelbetowa, jedno-kierunkowo zbrojona, monolityczna grubości 12cm oparta na belkach żelbetowych grubości 30 i 20cm opasana wieńcem o przekroju 30x30cm. Zbrojenie nośne to pręty #10 co 15cm, zbrojenie rozdzielcze ø8 co 30cm. Rysunek zbrojenia wg rys konstrukcji K/6. 8. Dach. Zadaszenie nad holem stanowi stropodach płaski, którego konstrukcją nośną jest płyta żelbetowa grubości 12cm, ocieplona styropianem w spadku o grubości minimalnej 15cm. Pokrycie dachowe stanowi papa termoizolacyjna na lepiku podwójnie ułożona. Kąt spadku stropodachu wynosi 5%. 9. Zastosowane materiały: Beton C16/20 (B20). Stal zbrojeniowa A-I, A-IIIN. Stal profilowa St3S. Pustak Porotherm P+W gr 25cm. 10. WNIOSKI I ZALECENIA: W trakcie prac ziemnych oraz budowy, przy stwierdzeniu innych od złożonych warunków gruntowych, kategoria geotechniczna może ulec zmianie Jeśli w trakcie wykonywania prac fundamentowych stwierdzone zostaną inne od założonych warunki gruntowe, należy przystosować projekt do warunków istniejących.

N 1: Rozpiętość L=393cm,wymiary przekroju poprzecznego to B=20cm, H=30cm. Nadproże jedno-przęsłowe żelbetowe o konstrukcji monolitycznej, wylewana na mokro.

5 11. UWAGI OGÓLNE: Rozpoczęcie prac budowlanych może nastąpić po uzyskaniu decyzji o pozwoleniu na budowę, a następnie po uprawomocnieniu się tej decyzji Budowa powinna być prowadzona pod nadzorem Kierownika Budowy przy zapewnieniu nadzoru autorskiego Przy wykonywaniu robót budowlanych należy stosować wyroby budowlane dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie, o właściwościach użytkowych umożliwiających prawidłowo zaprojektowanym i wykonanym obiektom budowlanym spełnienie wymagań podstawowych Roboty budowlane i rzemieślnicze powinny być wykonywane zgodnie z zasadami sztuki budowlanej oraz obowiązującymi przepisami i normami.

Przy wykonywaniu robót budowlanych należy stosować wyroby budowlane dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie, o właściwościach
